Page 781 of 885
7–46
Falls eine Störung auftritt
Abschleppen im Notfall
VORSICHT
Befolgen Sie die folgenden
Anweisungen, wenn Sie das Fahrzeug
normal abschleppen.
1. Schalten Sie ein Schaltgetriebe
in die Neutralposition bzw.
ein Automatikgetriebe in die
Fahrstufe “N”.
2. Stellen Sie die Zündung auf
“ON”.
3. Lösen Sie die Feststellbremse.
Siehe Elektrische Feststellbremse
(EFB) auf Seite 4-99 .
Beachten Sie, dass beim Abschleppen
mit abgestelltem Motor keine Lenk- und
Bremskraftunterstützung vorhanden ist.
Abschlepphaken
VORSICHT
Die Abschleppöse ist für den
Notfall vorgesehen, um z.B. ein
festgefahrenes Fahrzeug aus dem
Schlamm oder Schnee zu ziehen.
Das Abschleppseil muss gerade zur
Fahrtrichtung gezogen werden. Nicht
mit seitlichen Kräften belasten.
HINWEIS
Beim Abschleppen müssen Sie die Kette
bzw. das Seil mit einem weichen Tuch
umwickeln, um eine Beschädigung des
Stoßfängers zu vermeiden.
Page 782 of 885
7–47
Falls eine Störung auftritt
Abschleppen im Notfall
Abschlepphaken
1. Nehmen Sie die Abschleppöse und
den Radmutternschlüssel aus dem
Gepäckraum (Seite 7-17 ).
2. Legen Sie ein weiches Tuch um den
Schraubendreher oder ein ähnliches
Werkzeug, um eine Beschädigung des
lackierten Stoßfängers zu vermeiden
und öffnen Sie die Kappe im vorderen
oder hinteren Stoßfänger.
Vo r n e
Hinten
Wagenheberhebel
VORSICHT
Wenden Sie keine übermäßige Kraft an,
um die Kappe nicht zu beschädigen oder
den lackierten Stoßfänger zu zerkratzen.
HINWEIS
Entfernen Sie die Kappe vollständig und
bewahren Sie sie an einem sicheren Ort
auf.
3. Bringen Sie die Abschleppöse richtig
mit dem Radmutternschlüssel oder
einem geeigneten Werkzeug an.
Wenden Sie sich in diesem Fall
an einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Vo r n e
Radmutternschlüssel
Abschleppöse
Page 783 of 885
7–48
Falls eine Störung auftritt
Abschleppen im Notfall
Hinten
Abschleppöse
Radmutternschlüssel
4. Befestigen Sie das Abschleppseil an der
Abschleppöse.
VORSICHT
Falls die Abschleppöse nicht
richtig angebracht ist, kann sie sich
während dem Abschleppen lösen.
Kontrollieren Sie deshalb, ob die
Abschleppöse richtig am Stoßfänger
angebracht ist.
Beim Abschleppen unter
den folgenden Bedingungen
müssen Sie vorsichtig sein,
dass die Abschleppöse und
der Abschlepphaken, die
Fahrzeugkarosserie und das Getriebe
nicht beschädigt werden:
Schleppen Sie kein Fahrzeug, das
schwerer als das Ihrige ist.
Vermeiden Sie ein starkes
Beschleunigen, weil die
Abschleppöse bzw. der
Abschlepphaken und das Seil stark
belastet werden.
Bringen Sie das Seil nicht
an anderen Stellen als der
Abschleppöse und dem
Abschlepphaken an.
Page 784 of 885
7–49
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
E i n g e s c h a l t e t e o d e r b l i n k e n d e W a r n l e u c h t e
Falls eine Warnleuchte au À euchtet oder blinkt müssen die entsprechenden
Gegenmaßnahmen ergriffen werden. Falls die Leuchte erlischt, ist kein Problem vorhanden,
falls aber die Leuchte nicht erlischt oder eingeschaltet wird und blinkt, müssen Sie sich an
einen autorisierten Mazda-Vertragshändler/Servicepartner wenden.
(Fahrzeuge mit Audiogerät Typ B)
Der Inhalt der Warnung kann auf der mittleren Anzeige kontrolliert werden.
1. Falls die Warnleuchte au À euchtet, das Symbol auf dem Hauptbildschirm wählen, um
den Bildschirm "Anwendungen" anzuzeigen.
2. Wählen Sie "Fahrzeugstatusanzeige".
3. Wählen Sie "Warnmeldungen", um die gegenwärtigen Warnungen anzuzeigen.
4. Wählen Sie die entsprechende Warnung, um sich die Einzelheiten anzusehen.
Das Fahrzeug sofort an einer sicheren Stelle anhalten
Falls eine der folgenden Warnleuchten au À euchtet, ist im System eine Störung aufgetreten.
Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und wenden Sie sich an einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Signal Warnung
Bremswarnleuchte Bei leuchtender Bremswarnleuchte kann der Brems À üssigkeitsstand unzureichend sein
oder es kann eine Bremssystemstörung vorliegen. Halten Sie das Fahrzeug sofort an
einer sicheren Stelle an und wenden Sie sich an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
WARNUNG
Fahren Sie bei au À euchtender Bremswarnleuchte nicht weiter. Wenden Sie sich
an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner, um die Bremsanlage so rasch wie möglich überprüfen zu lassen:
Es ist gefährlich, die Fahrt bei au À euchtender Bremswarnleuchte fortzusetzen.
Es besteht die Möglichkeit, dass die Bremsen vollständig ausfallen können. Falls
die Leuchte nach dem vollständigen Lösen der Handbremse nicht erlischt, lassen
Sie die Bremsanlage unverzüglich überprüfen.
VORSICHT
Außerdem kann sich die Bremswirkung verringern, so dass Sie das Bremspedal mit
größerer Kraft als normal betätigen müssen, um das Fahrzeug anzuhalten.
Page 785 of 885
7–50
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Signal Warnung
Warnleuchte für
elektronischen
Bremskraftverteiler Falls das Steuergerät für den elektronischen Bremskraftverteiler eine Störung einer
Systemkomponente feststellt, können die Bremswarnleuchte und die ABS-Warnleuchte
gleichzeitig au À euchten. In diesem Fall ist wahrscheinlich ein Fehler im elektronischen
Bremskraftverteilersystem vorhanden.
WARNUNG
Fahren Sie nicht weiter, wenn sowohl die ABS-Warnleuchte als auch die
Bremswarnleuchte au À euchten. Lassen Sie das Fahrzeug so rasch wie möglich
zu einem Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner, abschleppen, um die Bremsen überprüfen zu lassen:
Das Fahren mit gleichzeitig leuchtender Brems- und leuchtender ABS-
Warnleuchte ist gefährlich.
Wenn beide Leuchten au À euchten, blockieren die Hinterräder bei einer
Notbremsung rascher als unter normalen Bedingungen.
Ladewarnmeldung/
Ladekontrollleuchte Falls die Warnleuchte während der Fahrt au À euchtet, ist eine Störung in der
Lichtmaschine oder im Ladesystem vorhanden.
Halten Sie das Fahrzeug am Straßenrand an. Wenden Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner. VORSICHT
Bei au À euchtender Ladewarnleuchte darf die Fahrt nicht fortgesetzt werden, weil
der Motor unerwartet abstellen kann.
Page 786 of 885
7–51
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung
Ölwarnleuchte Diese Warnleuchte leuchtet bei zu niedrigem Öldruck.
VORSICHT
Lassen Sie den Motor bei niedrigem Öldruck nicht laufen. Es besteht sonst die
Gefahr, dass der Motor stark beschädigt wird.
Falls während der Fahrt die Leuchte au À euchtet oder das Warndisplay erscheint:
1. Halten Sie das Fahrzeug am Straßenrand an einer ebenen Stelle an.
2. Stellen Sie den Motor ab und warten Sie 5 Minuten, so dass das Öl in die Ölwanne
zurück À ießen kann.
3. Kontrollieren Sie den Motorölstand 6-31 . Bei niedrigem Stand muss Motoröl
nachgefüllt werden; es darf jedoch nicht zu viel eingefüllt werden.
VORSICHT
Lassen Sie den Motor bei niedrigem Ölstand nicht laufen. Es besteht sonst die
Gefahr, dass der Motor stark beschädigt wird.
4. Lassen Sie den Motor an und kontrollieren Sie die Warnleuchte.
Falls die Leuchte bei normalem Ölstand oder nach dem Nachfüllen von Öl nicht
erlischt, müssen Sie den Motor sofort abstellen und das Fahrzeug zu einem Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner, abschleppen
lassen.
(rot)
Warndisplay/
Warnleuchte für hohe
Kühlmitteltemperatur
*
Die Leuchte blinkt bei sehr hoher Kühlmitteltemperatur und leuchtet ständig, wenn die
Kühlmitteltemperatur noch weiter ansteigt.
Vorgehensweise
Blinkende Leuchte
Fahren Sie langsam, um die Motorlast zu verringern, bis Sie an einer sicheren Stelle
anhalten können, um den Motor abkühlen zu lassen.
Kontinuierlich leuchtende Leuchte
Es besteht die Gefahr einer Überhitzung. Halten Sie das Fahrzeug an einer sicheren
Stelle an und stellen Sie den Motor ab.
Siehe “Motorüberhitzung” 7-42 .
VORSICHT
Fahren Sie nicht bei leuchtender Warnleuchte für hohe Kühlmitteltemperatur. Es
besteht die Gefahr, dass der Motor beschädigt wird.
Page 787 of 885
7–52
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung
Servolenkungsausfalldisplay *
Die Meldung wird angezeigt, wenn in der elektrischen Servolenkung eine Störung
aufgetreten ist.
Falls die Meldung angezeigt wird, müssen Sie das Fahrzeug an einer sicheren Stelle
anhalten und betätigen Sie das Lenkrad nicht. Falls die Meldung nach einer gewissen
Zeit verschwindet, ist kein Problem vorhanden. Wenden Sie sich an einen Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner, falls die
Meldung kontinuierlich angezeigt wird.
HINWEIS
Falls die Meldung angezeigt wird, funktioniert die Lenkkraftunterstützung
nicht normal. In diesem Fall kann das Lenkrad immer noch verwendet werden,
allerdings kann ein erhöhter Kraftaufwand notwendig sein und das Lenkrad kann
beim Einschlagen vibrieren.
Bei wiederholtem Drehen des Lenkrads nach links und rechts bei stillstehendem
oder sich langsam bewegenden Fahrzeug wird das Lenksystem in die
Schutzbetriebsart umgeschaltet und das Lenkrad wird schwergängig. Dies
bedeutet allerdings nicht, dass ein Problem vorhanden ist. In diesem Fall müssen
Sie das Fahrzeug an einer sicheren Stelle anhalten und einige Minuten warten, bis
das System wieder normal funktioniert.
Servolenkungsausfall-
Kontrollleuchte * Die Leuchte leuchtet oder blinkt, wenn in der elektrischen Servolenkung eine Störung
aufgetreten ist.
Falls die Leuchte leuchtet oder blinkt, müssen Sie das Fahrzeug an einer sicheren
Stelle anhalten, betätigen Sie das Lenkrad nicht. Falls die Leuchte nach einer gewissen
Zeit erlischt, ist kein Problem vorhanden. Wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner, falls die Leuchte
au À euchtet oder kontinuierlich blinkt.
HINWEIS
Falls die Kontrollleuchte au À euchtet oder blinkt, funktioniert die
Lenkkraftunterstützung nicht normal. In diesem Fall kann das Lenkrad immer
noch verwendet werden, allerdings kann ein erhöhter Kraftaufwand notwendig
sein und das Lenkrad kann beim Einschlagen vibrieren.
Bei wiederholtem Drehen des Lenkrads nach links und rechts bei stillstehendem
oder sich langsam bewegenden Fahrzeug wird das Lenksystem in die
Schutzbetriebsart umgeschaltet und das Lenkrad wird schwergängig. Dies
bedeutet allerdings nicht, dass ein Problem vorhanden ist. In diesem Fall müssen
Sie das Fahrzeug an einer sicheren Stelle anhalten und einige Minuten warten, bis
das System wieder normal funktioniert.
Page 788 of 885
7–53
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Das Fahrzeug von einem autorisierten Mazda-Vertragshändler/Servicepartner
überprüfen lassen
Falls eine der folgenden Warnleuchten oder die Kontrollleuchte au À euchtet oder blinkt, kann
eine Störung vorliegen. Wenden Sie sich in diesem Fall an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner, um das Fahrzeug überprüfen zu
lassen.
Signal Warnung
Antiblockier-
Warnleuchte (ABS) Falls die ABS-Warnleuchte während des Fahrens au À euchtet, ist im Bremssystem eine
Störung vorhanden. In diesem Fall funktioniert die Bremse wie eine normale Bremse ohne
Antiblockiersystem.
Wenden Sie sich so rasch wie möglich an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner. HINWEIS
Nach dem Anlassen des Motors mit einer Fremdbatterie ist der Motorleerlauf meist
unregelmäßig und die ABS-Warnleuchte kann au À euchten. In diesem Fall liegt der
Grund an einer schwachen Batterie und nicht an einer Störung des ABS-Systems.
Laden Sie die Batterie vor dem Fahrtantritt genügend auf.
Die Bremskraftunterstützung funktioniert bei leuchtender ABS-Warnleuchte nicht.
Page 789 of 885

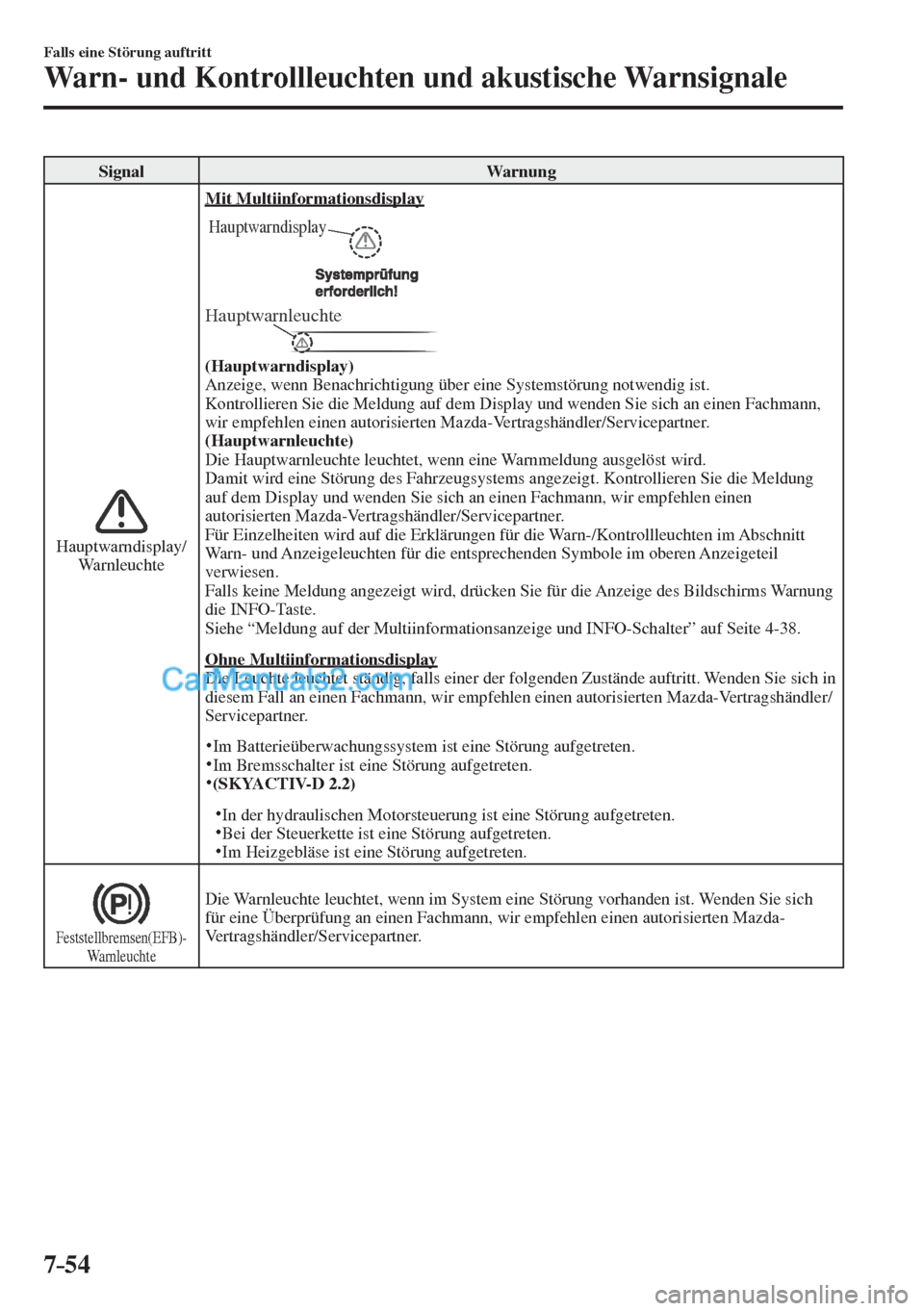

7–54
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Signal Warnung
Hauptwarndisplay/
Warnleuchte
Mit Multiinformationsdisplay
Hauptwarnleuchte
Hauptwarndisplay
(Hauptwarndisplay)
Anzeige, wenn Benachrichtigung über eine Systemstörung notwendig ist.
Kontrollieren Sie die Meldung auf dem Display und wenden Sie sich an einen Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
(Hauptwarnleuchte)
Die Hauptwarnleuchte leuchtet, wenn eine Warnmeldung ausgelöst wird.
Damit wird eine Störung des Fahrzeugsystems angezeigt. Kontrollieren Sie die Meldung
auf dem Display und wenden Sie sich an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Für Einzelheiten wird auf die Erklärungen für die Warn-/Kontrollleuchten im Abschnitt
Warn- und Anzeigeleuchten für die entsprechenden Symbole im oberen Anzeigeteil
verwiesen.
Falls keine Meldung angezeigt wird, drücken Sie für die Anzeige des Bildschirms Warnung
die INFO-Taste.
Siehe “Meldung auf der Multiinformationsanzeige und INFO-Schalter” auf Seite 4-38 .
Ohne Multiinformationsdisplay
Die Leuchte leuchtet ständig, falls einer der folgenden Zustände auftritt. Wenden Sie sich in
diesem Fall an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner.
Im Batterieüberwachungssystem ist eine Störung aufgetreten.
Im Bremsschalter ist eine Störung aufgetreten.
(SKYACTIV-D 2.2) In der hydraulischen Motorsteuerung ist eine Störung aufgetreten. Bei der Steuerkette ist eine Störung aufgetreten. Im Heizgebläse ist eine Störung aufgetreten.
Feststellbremsen(EFB)-
Warnleuchte Die Warnleuchte leuchtet, wenn im System eine Störung vorhanden ist. Wenden Sie sich
für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Page 790 of 885
7–55
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung
(rot)
Warnleuchte für
Bremspedalbetätigungs-
aufforderung
*
Blinkt nur
Blinkt, wenn die Möglichkeit besteht, dass das Fahrzeug nicht durch die AUTOHALT-
Funktion in der Halteposition verbleibt, z. B. auf einem steilen Hang. Halten Sie das
Bremspedal gedrückt.
Blinkt und gibt gleichzeitig ein akustisches Signal aus
Die Warnleuchte blinkt und es wird etwa fünf Sekunden lang ein akustisches Signal
ausgegeben, wenn ein Systemproblem besteht. Wenn die Warnleuchte blinkt und
gleichzeitig ein Warnsignal ausgegeben wird, drücken Sie sofort das Bremspedal und
deaktivieren Sie die AUTOHOLD-Funktion. Wenden Sie sich dann an einen Fachmann; wir
empfehlen einen autorisierten Mazda-Vertragshändler.
WARNUNG
Drücken Sie sofort das Bremspedal, wenn die Warnleuchte blinkt und gleichzeitig ein
Warnsignal ausgegeben wird, während die AUTOHOLD-Funktion aktiviert ist:
Da die AUTOHOLD-Funktion zwangsweise deaktiviert wird, kann das Fahrzeug
unerwartet in Bewegung geraten und einen Unfall verursachen.
Display/
Kontrollleuchte
der elektrischen
Feststellbremse
(EFB)
Diese Warnleuchte hat die folgenden Funktionen:
Handbremswarnung/Überprüfung der Kontrollleuchte
Bei angezogener elektrischer Feststellbremse (EFB) leuchtet diese Warnleuchte, wenn die
Zündung auf „START“ oder „ON“ steht. Wenn die elektrische Feststellbremse (EFB) gelöst
wird, erlischt die Warnleuchte.
Bei eingeschalteter Leuchte
Falls die Leuchte auch nach dem Lösen des Feststellbremsenschalters (EFB) leuchtet,
wenden Sie sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Bei blinkender Leuchte
Die Leuchte blinkt, wenn eine Störung der elektrischen Feststellbremse (EFB) vorliegt.
Wenn die Leuchte auch beim Betätigen des Feststellbremsenschalters (EFB) blinkt, wenden
Sie sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner.
Motorwarnleuchte Falls diese Leuchte während der Fahrt au À euchtet, können Probleme vorhanden sein.
Beobachten Sie die Fahrbedingungen, unter denen die Warnleuchte au À euchtet und wenden
Sie sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner.
Die Motorwarnleuchte kann in den folgenden Fällen au À euchten:
Störung im elektrischen System des Motors. Störung in der Abgasreinigungsanlage. Sehr geringer Kraftstoffvorrat im Tank.
Falls die Motorkontrollleuchte nicht erlischt oder kontinuierlich blinkt, müssen Sie die
Fahrgeschwindigkeit reduzieren und so rasch wie möglich einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner, aufsuchen.
