MAZDA MODEL CX-5 2017 Manuale del proprietario (in Italian)
Manufacturer: MAZDA, Model Year: 2017, Model line: MODEL CX-5, Model: MAZDA MODEL CX-5 2017Pages: 845, PDF Dimensioni: 16.89 MB

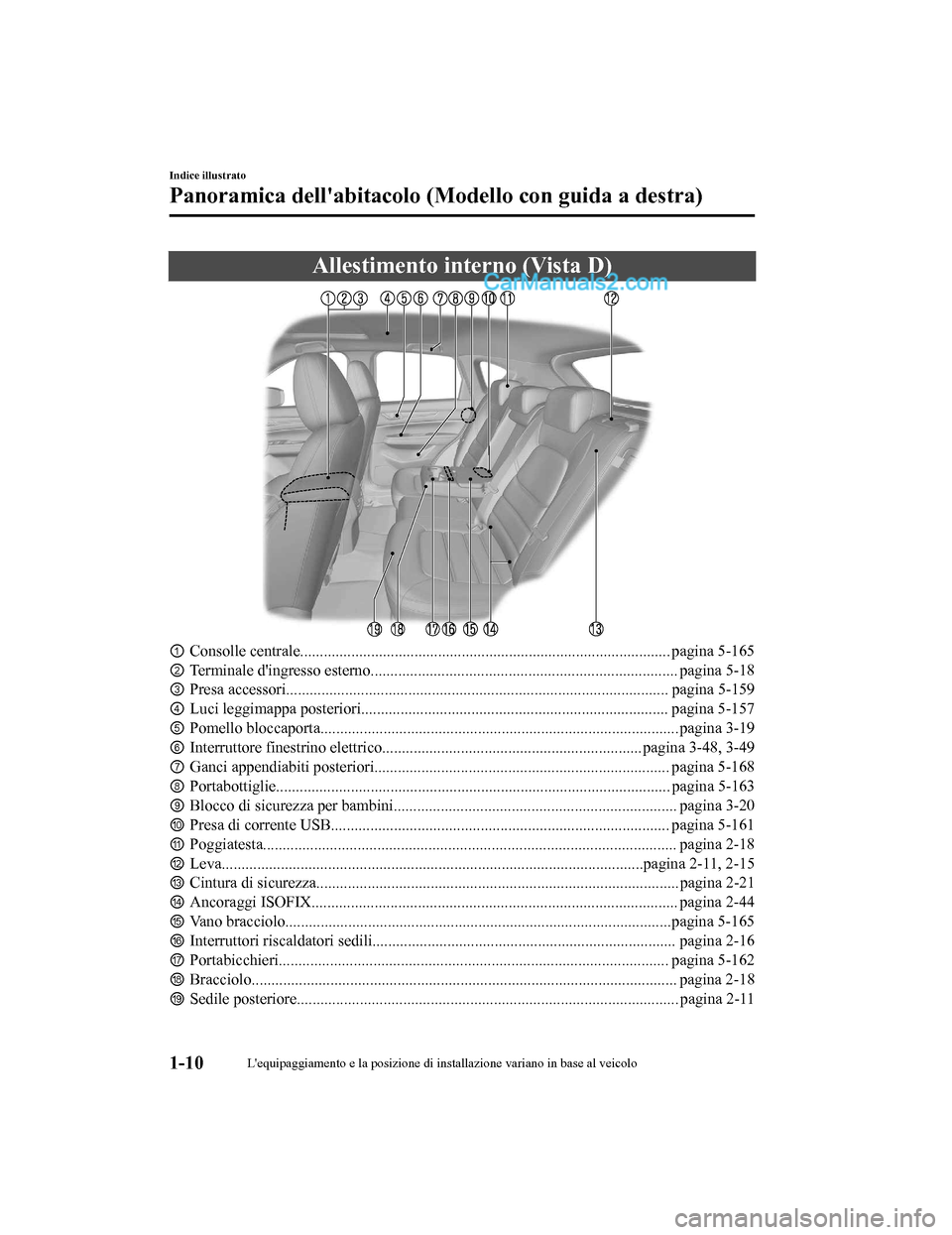

Page 21 of 845
Allestimento interno (Vista D)
①Consolle centrale.............................................................................................. pagina 5-165
② Terminale d'ingresso estern o.............................................................................. pagina 5-18
③ Presa accessori........... ................................................................................. ..... pagina 5-159
④ Luci leggimappa posteriori............................. ................................................. pagina 5-157
⑤ Pomello bloccaporta......................................... ..................................................pagina 3-19
⑥ Interruttore finestrino ele ttrico.................................................................. pagina 3-48, 3-49
⑦ Ganci appendiabiti po steriori........................................................................... pagina 5-168
⑧ Portabottiglie.......... ................................................................................ .......... pagina 5-163
⑨ Blocco di sicurezza per bambini................. ....................................................... pagina 3-20
⑩ Presa di corrente USB.................................... .................................................. pagina 5-161
⑪ Poggiatesta............................................................. ............................................ pagina 2-18
⑫ Leva...........................................................................................................pagina 2-11, 2-1 5
⑬ Cintura di sicurezza ............................................................................. ...............pagina 2-21
⑭ Ancoraggi ISOFIX............................................................................................. pagina 2-44
⑮ Vano bracciolo..................................................................................................pagina 5-165
⑯ Interruttori riscalda tori sedili............................................................................. pagina 2-16
⑰ Portabicchieri................................................................................................... pagina 5-162
⑱ Bracciolo............................................................................................................ pagina 2-1 8
⑲ Sedile posteriore................................. ................................................................ pagina 2-11
Indice illustrato
Panoramica dell'abitacolo (Modello con guida a destra)
1-10L'equipaggiamento e la posizione di installazione variano in base al veicolo
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 22 of 845

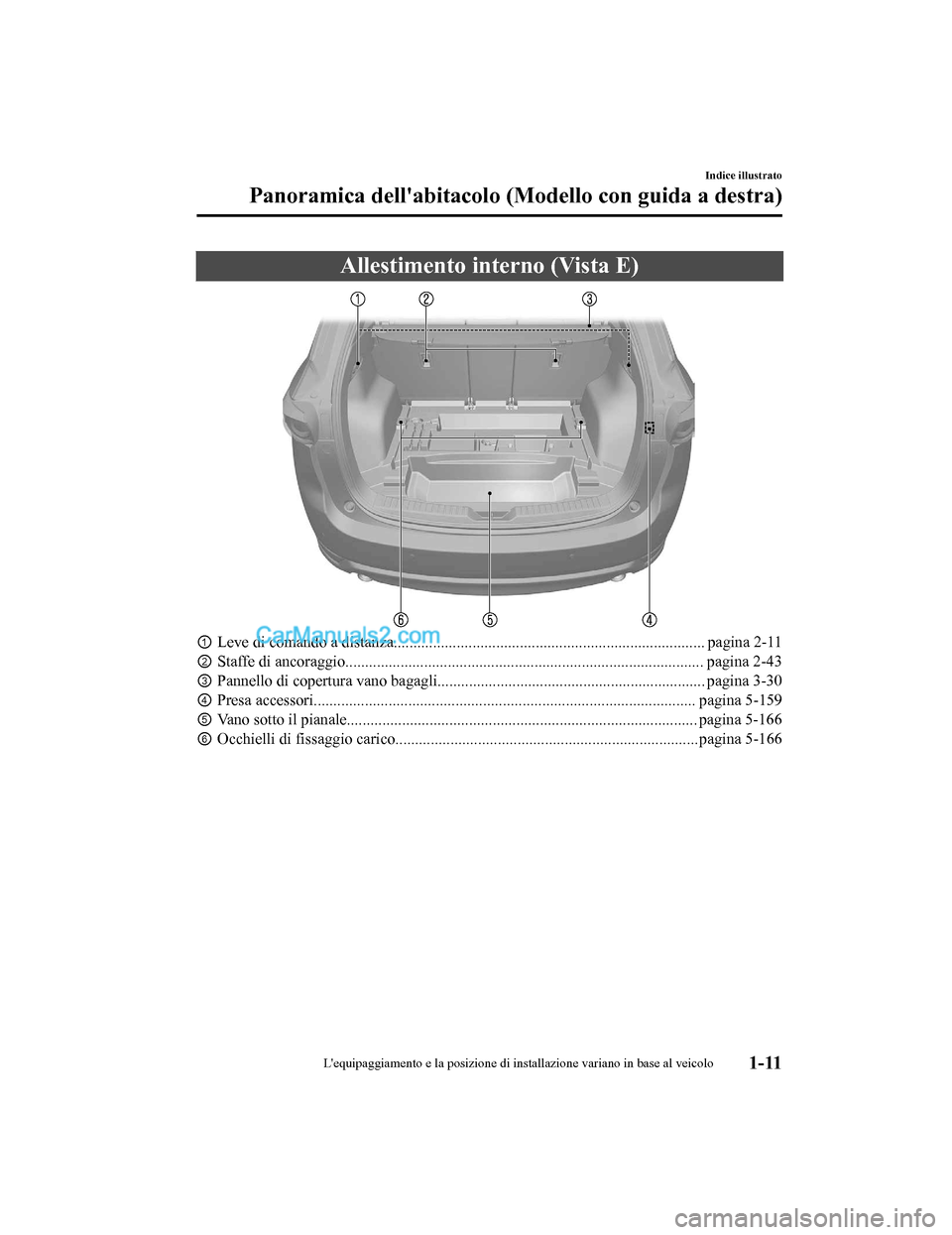

Allestimento interno (Vista E)
①Leve di comando a distan za............................................................................... pagina 2-11
② Staffe di ancoraggio........................................................................................... pagina 2-43
③ Pannello di copertura vano ba gagli.................................................................... pagina 3-30
④ Presa accessori..................................................... ............................................ pagina 5-159
⑤ Vano sotto il pianale......................................................................................... pagina 5-166
⑥ Occhielli di fissaggio carico.............................................................................pagina 5-166
Indice illustrato
Panoramica dell'abitacolo (M odello con guida a destra)
L'equipaggiamento e la posizione di inst allazione variano in base al veicolo1-11
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

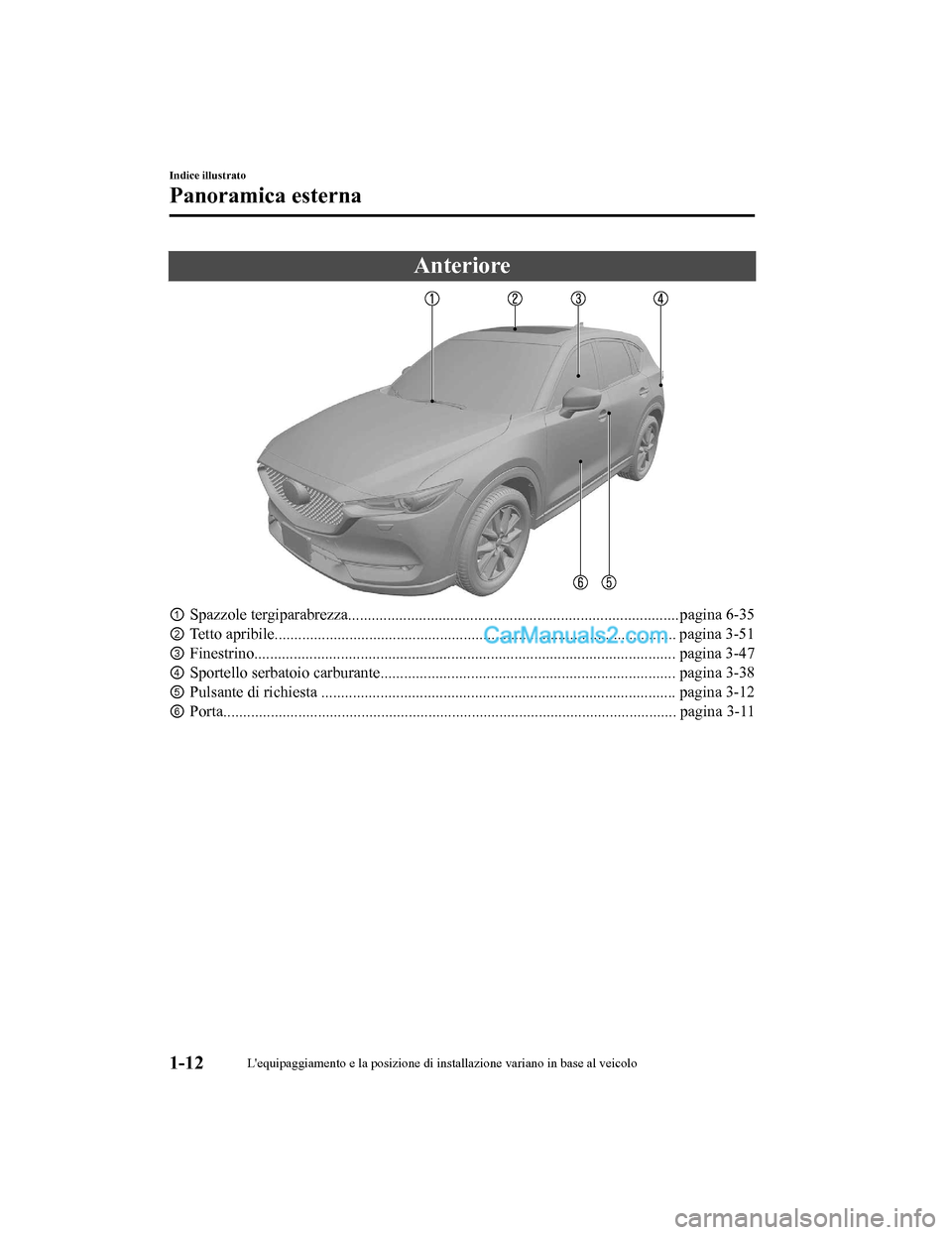

Page 23 of 845
Anteriore
①Spazzole tergiparabrezza...... ........................................................................ ......pagina 6-35
② Tetto apribile...................................................................................................... pagina 3-51
③ Finestrino..................................................... ...................................................... pagina 3-4 7
④ Sportello serbatoio carburan te........................................................................... pagina 3-38
⑤ Pulsante di richiesta .......................................................................................... pagina 3-12
⑥ Porta................................................................................................................... pagina 3-11
Indice illustrato
Panoramica esterna
1-12L'equipaggiamento e la posizione di installazione variano in base al veicolo
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

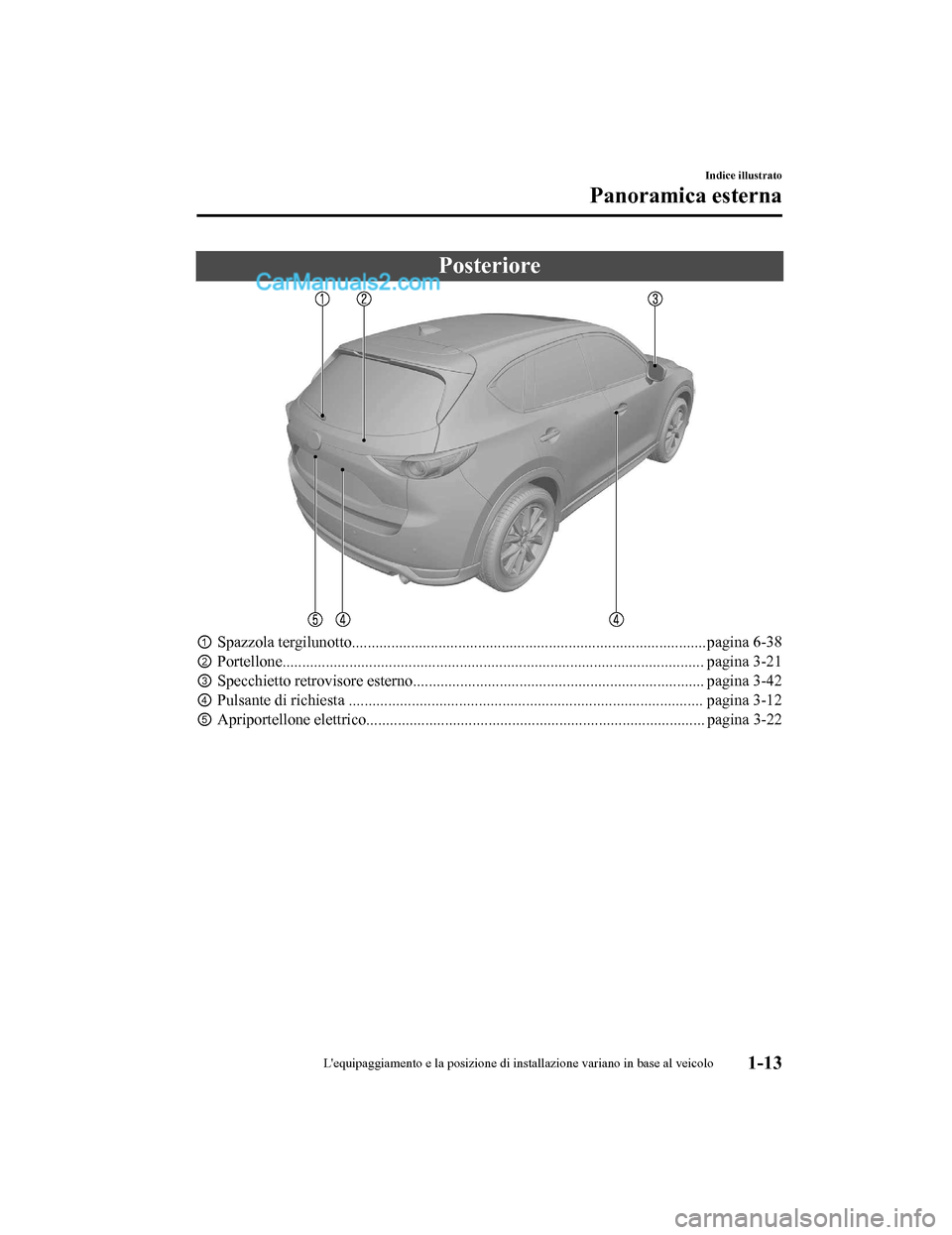

Page 24 of 845
Posteriore
①Spazzola tergilunotto..........................................................................................pagina 6-38
② Portellone........................................................................................................... pagina 3-2 1
③ Specchietto retrovisore esterno. ......................................................................... pagina 3-42
④ Pulsante di richiesta .......................................................................................... pagina 3-12
⑤ Apriportellone elettrico...................................... ................................................ pagina 3-22
Indice illustrato
Panoramica esterna
L'equipaggiamento e la posizione di installazione variano in base al veicolo1-13
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

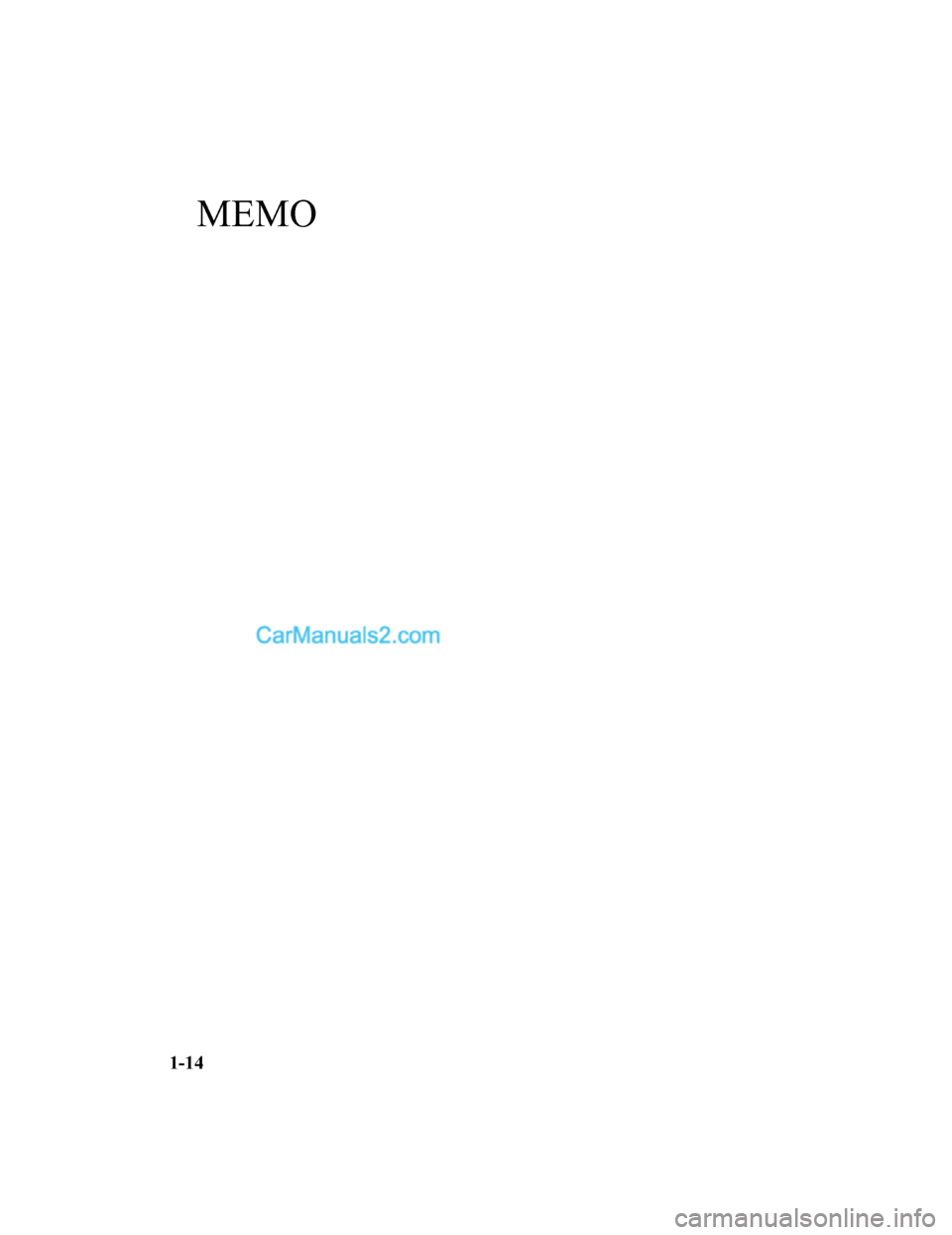

Page 25 of 845
MEMO
1-14
2017-7-17 13:21:27Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

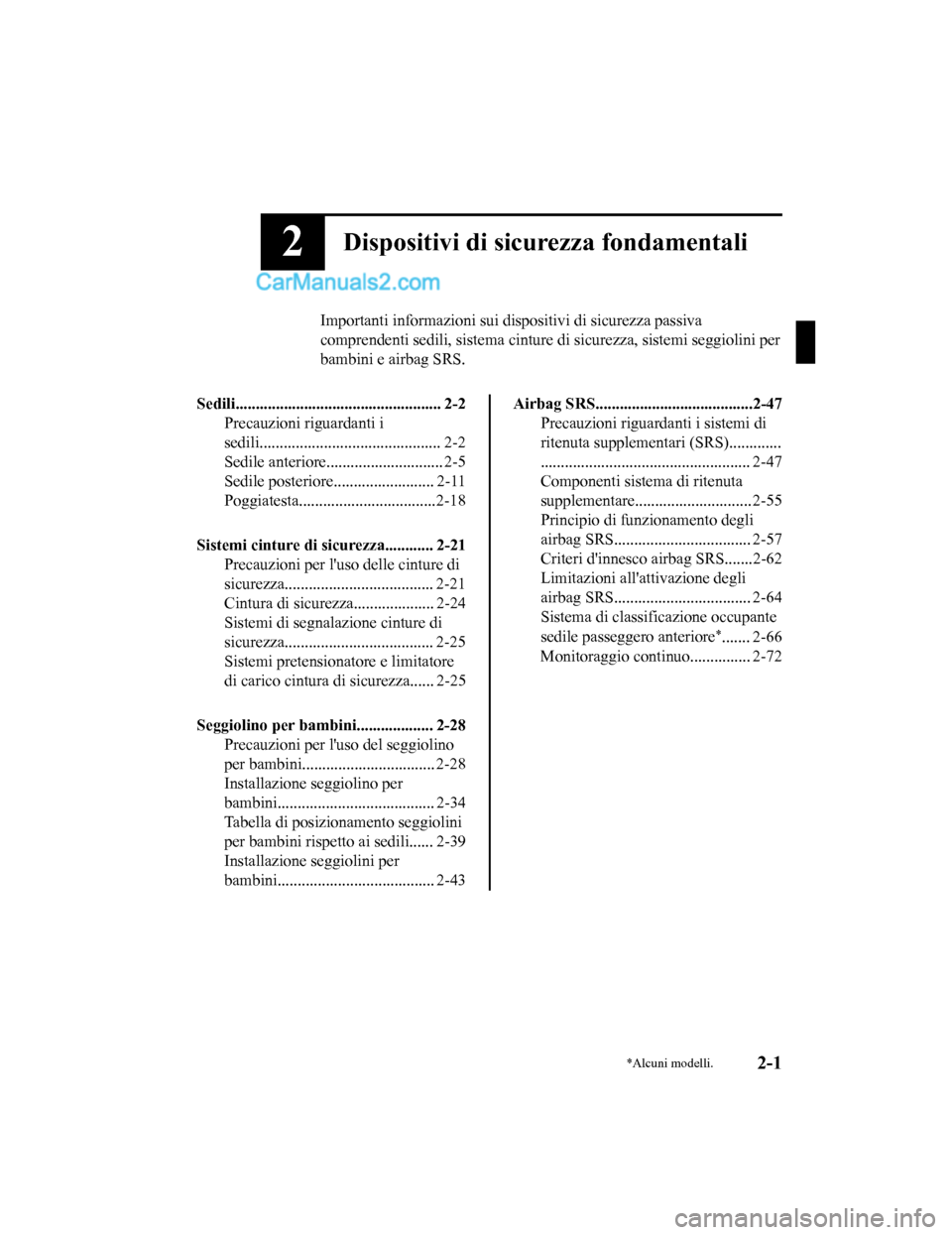

Page 26 of 845
2Dispositivi di sicurezza fondamentali
Importanti informazioni sui dispositivi di sicurezza passiva
comprendenti sedili, sistema cinture di sicurezza, sistemi seggiolini per
bambini e airbag SRS.
Sedili................................................... 2-2 Precauzioni riguardanti i
sedili............................................. 2-2
Sedile anteriore............................. 2-5
Sedile posteriore......................... 2-11
Poggiatesta..................................2-18
Sistemi cinture di si curezza............ 2-21
Precauzioni per l'uso delle cinture di
sicurezza..................................... 2-21
Cintura di sicurezza.................... 2-24
Sistemi di segnalazione cinture di
sicurezza..................................... 2-25
Sistemi pretensionatore e limitatore
di carico cintura di sicurezza...... 2-25
Seggiolino per bambini................... 2-28 Precauzioni per l'uso del seggiolino
per bambini................................. 2-28
Installazione seggiolino per
bambini....................................... 2-34
Tabella di posizionamento seggiolini
per bambini rispetto ai sedili...... 2-39
Installazione seggiolini per
bambini....................................... 2-43
Airbag SRS.......................................2-47
Precauzioni riguardanti i sistemi di
ritenuta supplementari (SRS).............
.................................................... 2-47
Componenti sistema di ritenuta
supplementare....... ...................... 2-55
Principio di funzionamento degli
airbag SRS.................................. 2-57
Criteri d'innesco airbag SRS.......2-62
Limitazioni all' attivazione degli
airbag SRS.................................. 2-64
Sistema di classifi cazione occupante
sedile passeggero anteriore
*....... 2-66
Monitoraggio con tinuo............... 2-72
*Alcuni modelli.2-1
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 27 of 845

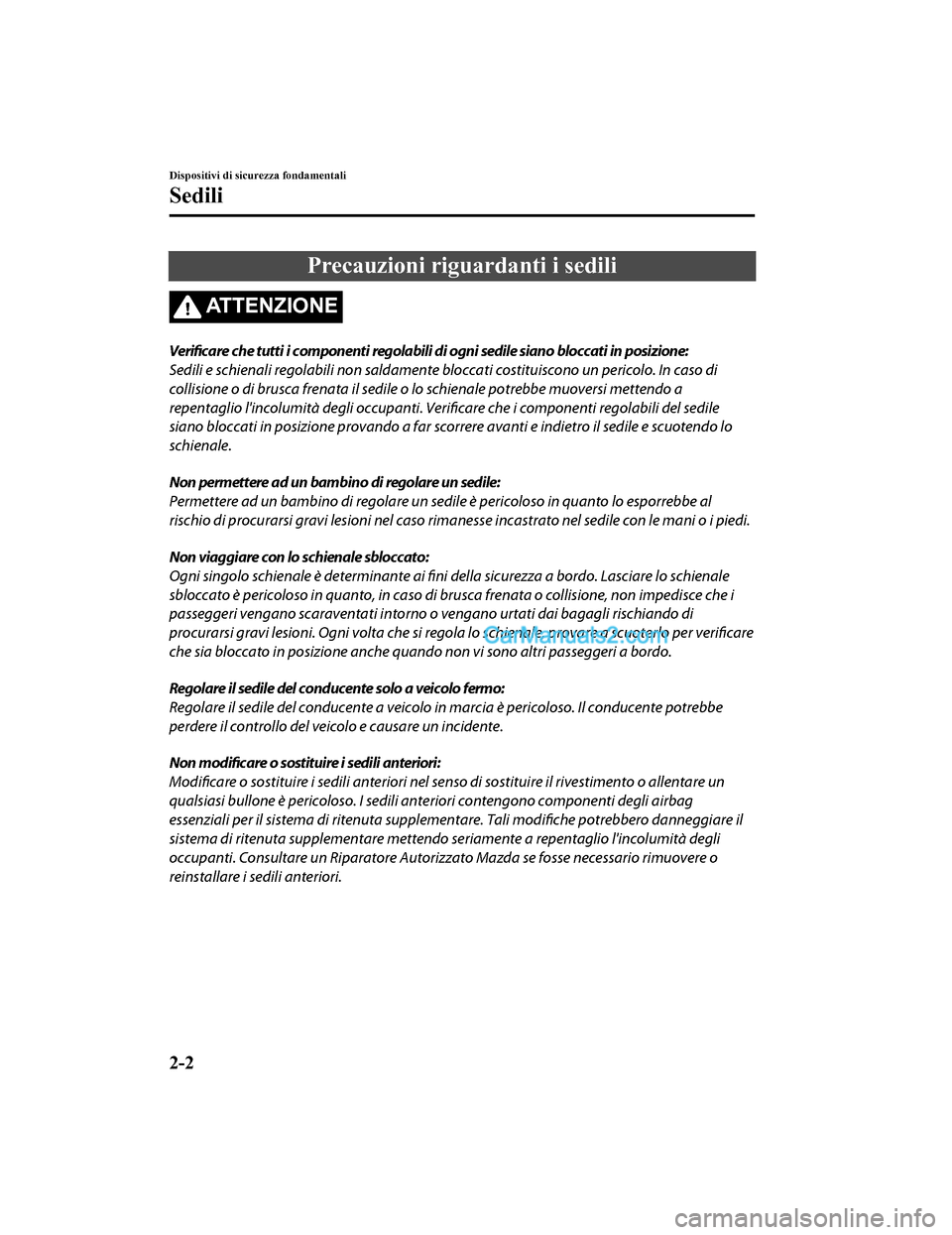

Precauzioni riguardanti i sedili
AT T E N Z I O N E
Verific are che tutti i componenti regolabili di og
ni sedile siano bloccati in posizione:
Sedili e schienali regolabili non saldamente bloc cati costituiscono un pericolo. In caso di
collisione o di brusca frenata il sedile o lo schienale potrebbe muoversi mettendo a
repentaglio l'incolumità degli occupanti. Verificare che i componenti regolabili del sedile
siano bloccati in posizione provando a far sco rrere avanti e indietro il sedile e scuotendo lo
schienale.
Non permettere ad un bambino di regolare un sedile:
Permettere ad un bambino di regolare un sedi le è pericoloso in quanto lo esporrebbe al
rischio di procurarsi gravi lesioni nel caso rimane sse incastrato nel sedile con le mani o i piedi.
Non viaggiare con lo schienale sbloccato:
Ogni singolo schienale è determinante ai fini della sicurezza a bordo. Lasciare lo schienale
sbloccato è pericoloso in quanto, in caso di brusca frenata o collisione, non impedisce che i
passeggeri vengano scaraventati intorno o vengano urtati dai bagagli rischiando di
procurarsi gravi lesioni. Ogni volta che si regola lo schienale, provare a scuoterlo per verificare
che sia bloccato in posizione anche quando non vi sono altri passeggeri a bordo.
Regolare il sedile del conducente solo a veicolo fermo:
Regolare il sedile del conducente a veicolo in marcia è pericoloso. Il conducente potrebbe
perdere il controllo del veicolo e causare un incidente.
Non modificare o sostituire i sedili anteriori:
Modificare o sostituire i sedili anteriori nel sens o di sostituire il rivestimento o allentare un
qualsiasi bullone è pericoloso. I sedili an teriori contengono componenti degli airbag
essenziali per il sistema di ritenuta supplemen tare. Tali modifiche potrebbero danneggiare il
sistema di ritenuta supplementare mettendo seriamente a repentaglio l'incolumità degli
occupanti. Consultare un Riparatore Autorizz ato Mazda se fosse necessario rimuovere o
reinstallare i sedili anteriori.
Dispositivi di sicurezza fondamentali
Sedili
2-2
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

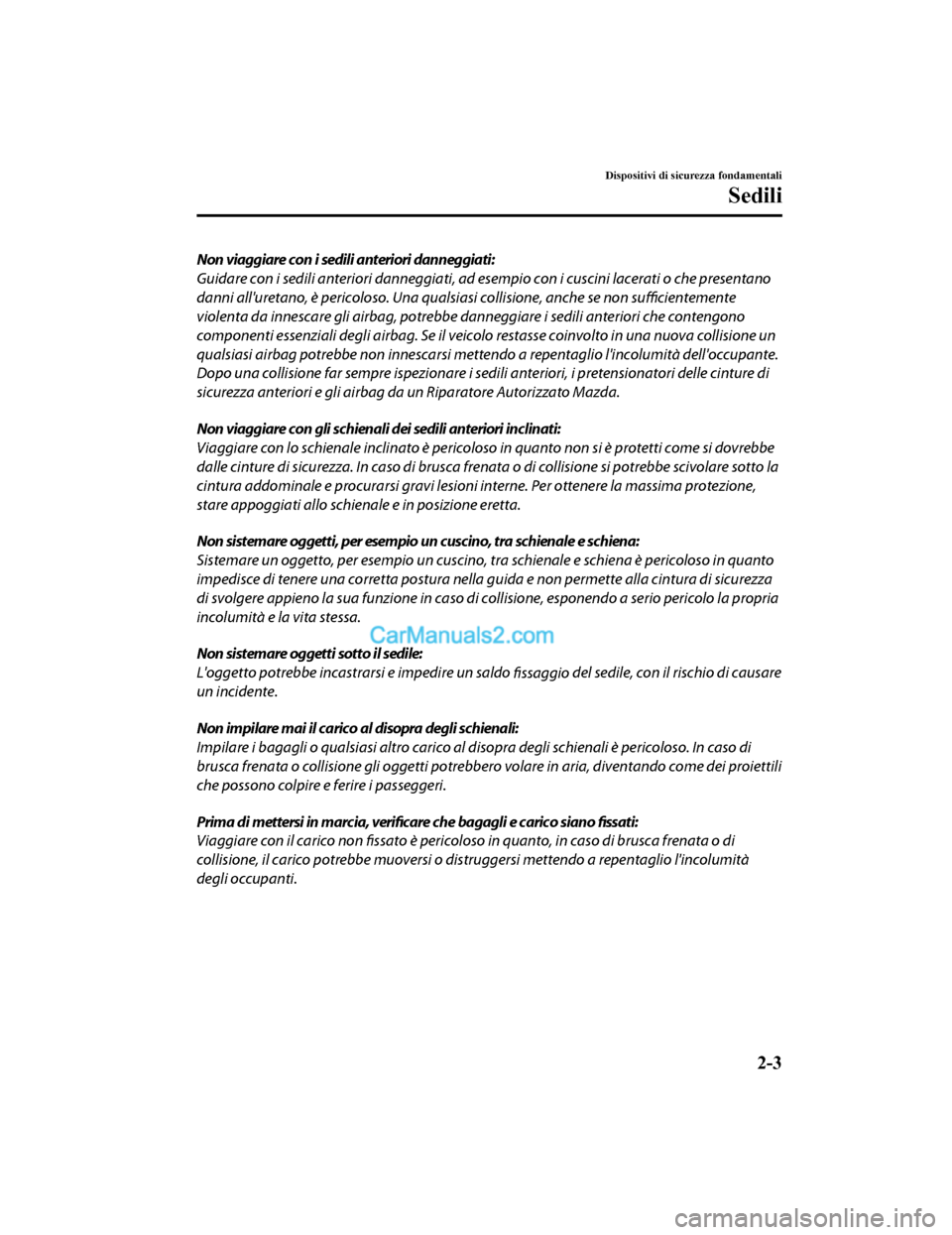

Page 28 of 845
Non viaggiare con i sedili anteriori danneggiati:
Guidare con i sedili anteriori danneggiati, ad esempio con i cuscini lacerati o che presentano
danni all'uretano, è pericolo so. Una qualsiasi collisione, anche se non sufficientemente
violenta da innescare gli ai rbag, potrebbe danneggiare i sedili anteriori che contengono
componenti essenziali degli airbag. Se il veicol o restasse coinvolto in una nuova collisione un
qualsiasi airbag potrebbe non innescarsi mette ndo a repentaglio l'incolumità dell'occupante.
Dopo una collisione far sempre ispezionare i sedili anteriori, i pretensionatori delle cinture di
sicurezza anteriori e gli airbag da un Riparatore Autorizzato Mazda.
Non viaggiare con gli schienali dei sedili anteriori inclinati:
Viaggiare con lo schienale inclinato è pericoloso in quanto non si è protetti come si dovrebbe
dalle cinture di sicurezza. In caso di brusca fren ata o di collisione si potrebbe scivolare sotto la
cintura addominale e procurarsi gravi lesioni interne. Per ottenere la massima protezione,
stare appoggiati allo schi enale e in posizione eretta.
Non sistemare oggetti, per esempio un cuscino, tra schienale e schiena:
Sistemare un oggetto, per esempio un cuscino, tra schienale e schiena è pericoloso in quanto
impedisce di tenere una corretta postura nella gu ida e non permette alla cintura di sicurezza
di svolgere appieno la sua funzione in caso di collisione, esponendo a serio pericolo la propria
incolumità e la vita stessa.
Non sistemare oggetti sotto il sedile:
L'oggetto potrebbe incastrarsi e impedire un saldo fissaggio del sedile, con il rischio di causare
un incidente.
Non impilare mai il carico al disopra degli schienali:
Impilare i bagagli o qualsiasi altro carico al di sopra degli schienali è pericoloso. In caso di
brusca frenata o collisione gli oggetti potrebbero volare in aria , diventando come dei proiettili
che possono colpire e ferire i passeggeri.
Prima di mettersi in marcia, verificare che bagagli e carico siano fissati:
Viaggiare con il carico non fissato è pericoloso in quanto, in caso di brusca frenata o di
collisione, il carico potrebbe muoversi o di struggersi mettendo a repentaglio l'incolumità
degli occupanti.
Dispositivi di sicurezza fondamentali
Sedili
2-3
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

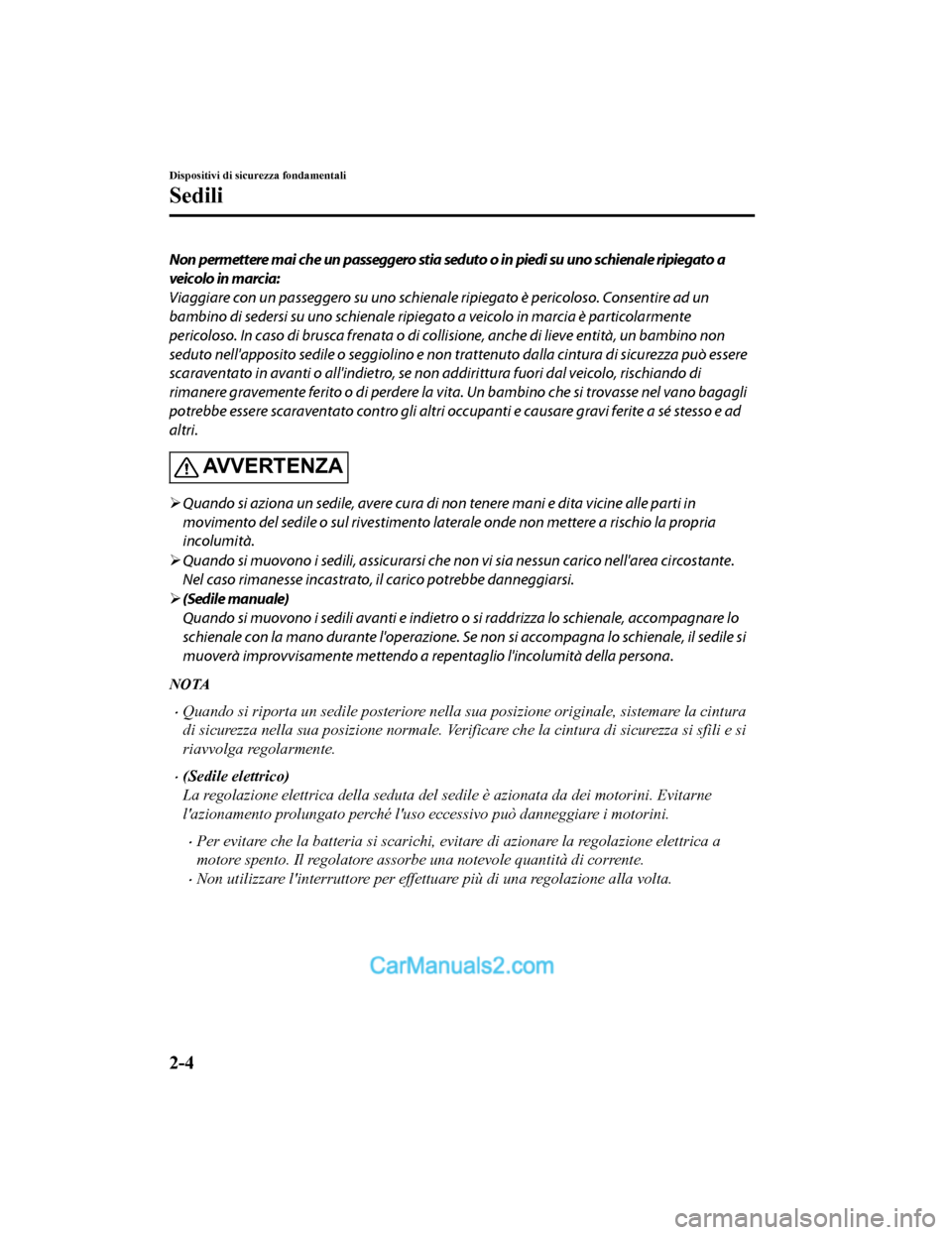

Page 29 of 845
Non permettere mai che un passeggero stia seduto o in piedi su uno schienale ripiegato a
veicolo in marcia:
Viaggiare con un passeggero su uno schienale ripiegato è pericoloso. Consentire ad un
bambino di sedersi su uno schienale ripieg ato a veicolo in marcia è particolarmente
pericoloso. In caso di brusca frenata o di co llisione, anche di lieve entità, un bambino non
seduto nell'apposito sedile o seggiolino e non trattenuto dalla cintura di sicurezza può essere
scaraventato in avanti o all'indietro, se no n addirittura fuori dal veicolo, rischiando di
rimanere gravemente ferito o di perdere la vita. Un bambino che si trovasse nel vano bagagli
potrebbe essere scaraventato contro gli altri o ccupanti e causare gravi ferite a sé stesso e ad
altri.
AVVERTENZA
Quando si aziona un sedile, avere cura di non tenere mani e dita vicine alle parti in
movimento del sedile o sul rivestimento late rale onde non mettere a rischio la propria
incolumità.
Quando si muovono i sedili, assicurarsi che no n vi sia nessun carico nell'area circostante.
Nel caso rimanesse incastrato, il carico potrebbe danneggiarsi.
(Sedile manuale)
Quando si muovono i sedili avanti e indietro o si raddrizza lo schienale, accompagnare lo
schienale con la mano durante l'operazione. Se non si accompagna lo schienale, il sedile si
muoverà improvvisamente mettendo a repen taglio l'incolumità della persona.
NOTA
•Quando si riporta un sedile posteriore nella s ua posizione originale, sistemare la cintura
di sicurezza nella sua posizione normale. Verificare che la cintura di sicurezza si sfili e si
riavvolga regolarmente.
•(Sedile elettrico)
La regolazione elettrica della seduta del sedile è azionata da dei motorini. Evitarne
l'azionamento prolungato pe rché l'uso eccessivo può danneggiare i motorini.
•Per evitare che la batteria si scarichi, evitare di azionare la regolazione elettrica a
motore spento. Il regolatore assorbe una notevole quantità di corrente.
•Non utilizzare l'interruttore per effettuare più di una regolazione alla volta.
Dispositivi di sicurezza fondamentali
Sedili
2-4
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

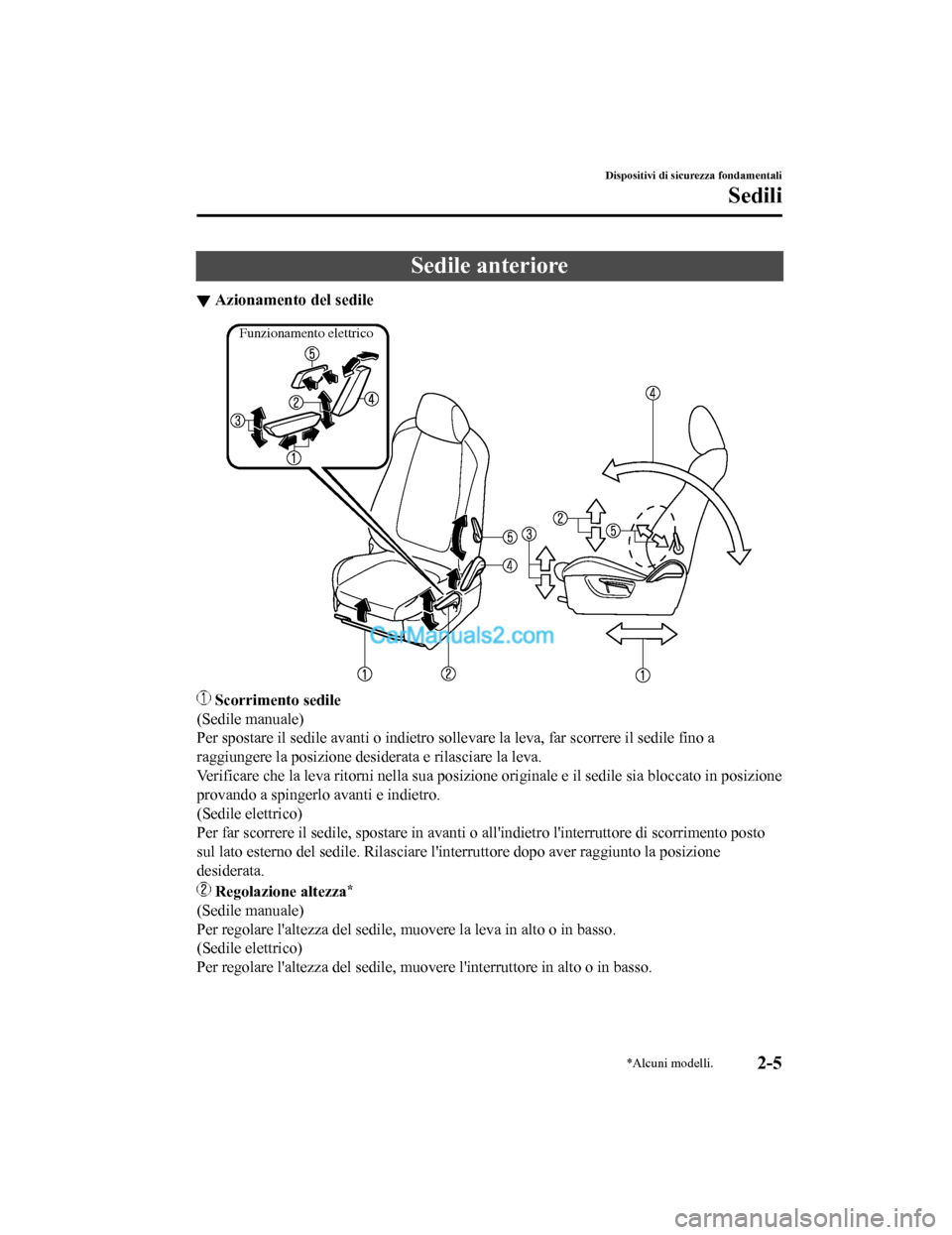

Page 30 of 845
Sedile anteriore
▼Azionamento del sedile
Funzionamento elettrico
Scorrimento sedile
(Sedile manuale)
Per spostare il sedile avanti o indietro sollevare la leva, far scorrere il sedile fino a
raggiungere la posizione desiderata e rilasciare la leva.
Verificare che la leva ritorni nella sua posizione originale e il sedile sia bloccato in posizione
provando a spingerlo avanti e indietro.
(Sedile elettrico)
Per far scorrere il sedile, spostare in avanti o all'indietro l'interruttore di scorrimento posto
sul lato esterno del sedile. Rilasciare l' interruttore dopo aver raggiunto la posizione
desiderata.
Regolazione altezza*
(Sedile manuale)
Per regolare l'altezza del sedile, muovere la leva in alto o in basso.
(Sedile elettrico)
Per regolare l'altezza del sedile, muover e l'interruttore in alto o in basso.
Dispositivi di sicurezza fondamentali
Sedili
*Alcuni modelli.2-5
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
