MAZDA MODEL CX-5 2017 Manuale del proprietario (in Italian)
Manufacturer: MAZDA, Model Year: 2017, Model line: MODEL CX-5, Model: MAZDA MODEL CX-5 2017Pages: 845, PDF Dimensioni: 16.89 MB
Page 41 of 845

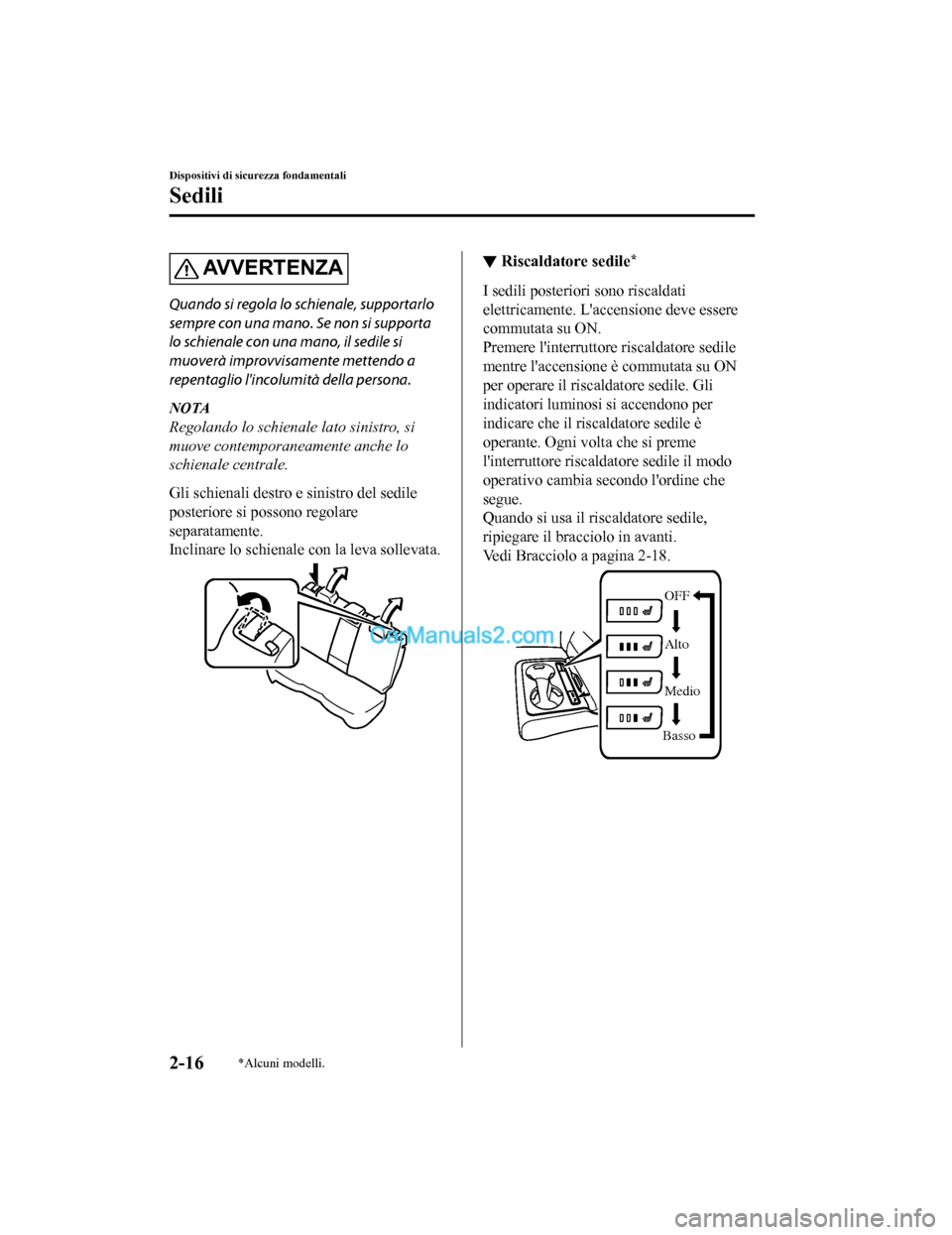

AVVERTENZA
Quando si regola lo schienale, supportarlo
sempre con una mano. Se non si supporta
lo schienale con una mano, il sedile si
muoverà improvvisamente mettendo a
repentaglio l'incolumità della persona.
NOTA
Regolando lo schienale lato sinistro, si
muove contemporaneamente anche lo
schienale centrale.
Gli schienali destro e sinistro del sedile
posteriore si possono regolare
separatamente.
Inclinare lo schienale con la leva sollevata.
▼Riscaldatore sedile*
I sedili posteriori sono riscaldati
elettricamente. L'accensione deve essere
commutata su ON.
Premere l'interruttore riscaldatore sedile
mentre l'accensione è commutata su ON
per operare il riscaldatore sedile. Gli
indicatori luminosi si accendono per
indicare che il riscaldatore sedile è
operante. Ogni volta che si preme
l'interruttore riscaldatore sedile il modo
operativo cambia secondo l'ordine che
segue.
Quando si usa il riscaldatore sedile,
ripiegare il bracciolo in avanti.
Vedi Bracciolo a pagina 2-18.
OFF
Alto
Medio
Basso
Dispositivi di sicurezza fondamentali
Sedili
2-16*Alcuni modelli.
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 42 of 845

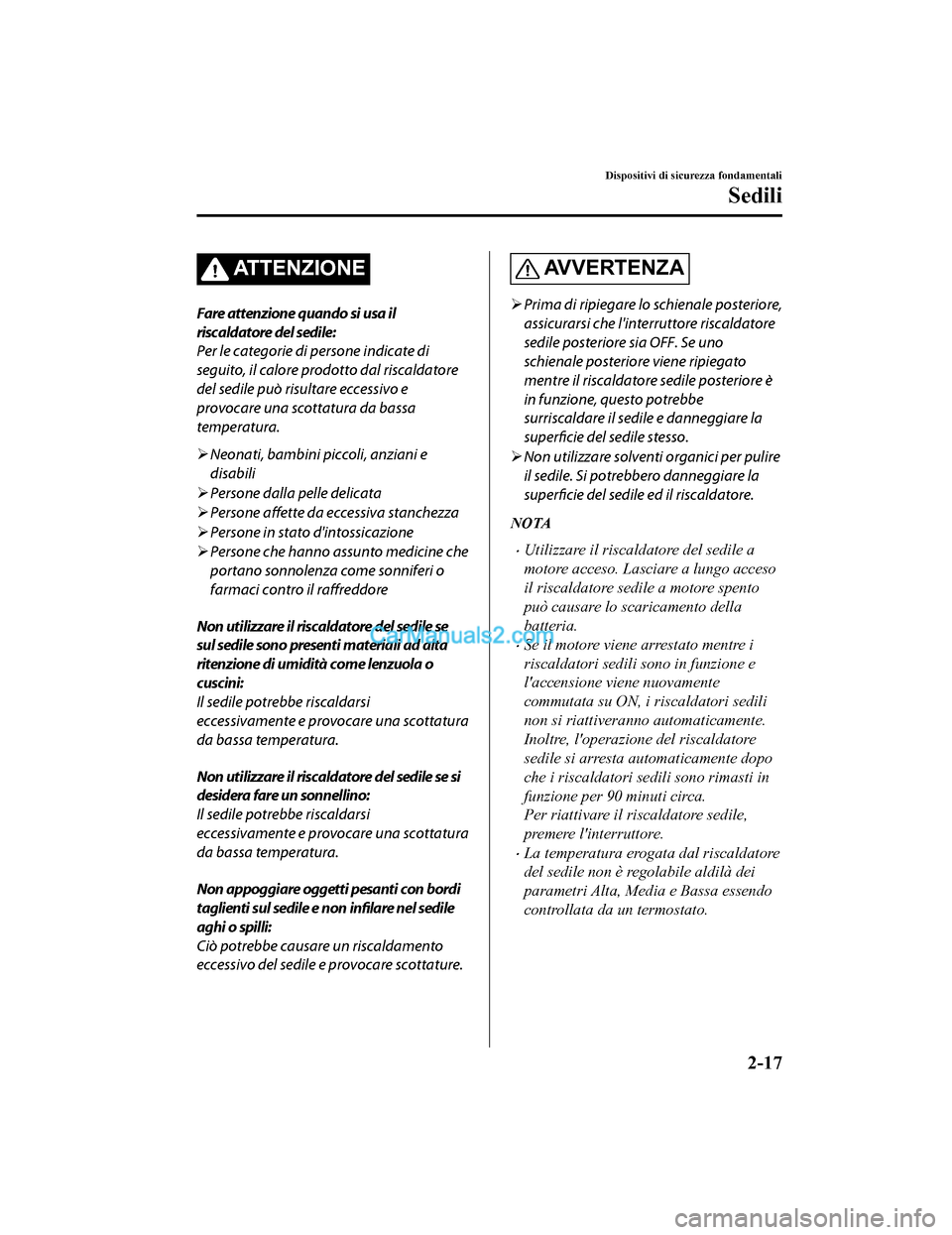

ATTENZIONE
Fare attenzione quando si usa il
riscaldatore del sedile:
Per le categorie di persone indicate di
seguito, il calore prodotto dal riscaldatore
del sedile può risultare eccessivo e
provocare una scottatura da bassa
temperatura.
Neonati, bambini piccoli, anziani e
disabili
Persone dalla pelle delicata
Persone affette da eccessiva stanchezza
Persone in stato d'intossicazione
Persone che hanno assunto medicine che
portano sonnolenza come sonniferi o
farmaci contro il raffreddore
Non utilizzare il riscaldatore del sedile se
sul sedile sono presenti materiali ad alta
ritenzione di umidità come lenzuola o
cuscini:
Il sedile potrebbe riscaldarsi
eccessivamente e provocare una scottatura
da bassa temperatura.
Non utilizzare il riscaldatore del sedile se si
desidera fare un sonnellino:
Il sedile potrebbe riscaldarsi
eccessivamente e provocare una scottatura
da bassa temperatura.
Non appoggiare oggetti pesanti con bordi
taglienti sul sedile e non infilare nel sedile
aghi o spilli:
Ciò potrebbe causare un riscaldamento
eccessivo del sedile e provocare scottature.
AV V E R T E N Z A
Prima di ripiegare lo schienale posteriore,
assicurarsi che l'interruttore riscaldatore
sedile posteriore sia OFF. Se uno
schienale posteriore viene ripiegato
mentre il riscaldatore sedile posteriore è
in funzione, questo potrebbe
surriscaldare il sedile e danneggiare la
superficie del sedile stesso.
Non utilizzare solventi organici per pulire
il sedile. Si potrebbero danneggiare la
superficie del sedile ed il riscaldatore.
NOTA
•Utilizzare il riscaldatore del sedile a
motore acceso. Lasciare a lungo acceso
il riscaldatore sedile a motore spento
può causare lo scaricamento della
batteria.
•Se il motore viene arrestato mentre i
riscaldatori sedili sono in funzione e
l'accensione viene nuovamente
commutata su ON, i riscaldatori sedili
non si riattiveranno automaticamente.
Inoltre, l'operazione del riscaldatore
sedile si arresta automaticamente dopo
che i riscaldatori sedili sono rimasti in
funzione per 90 minuti circa.
Per riattivare il riscaldatore sedile,
premere l'interruttore.
•La temperatura erogata dal riscaldatore
del sedile non è regolabile aldilà dei
parametri Alta, Media e Bassa essendo
controllata da un termostato.
Dispositivi di sicurezza fondamentali
Sedili
2-17
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 43 of 845

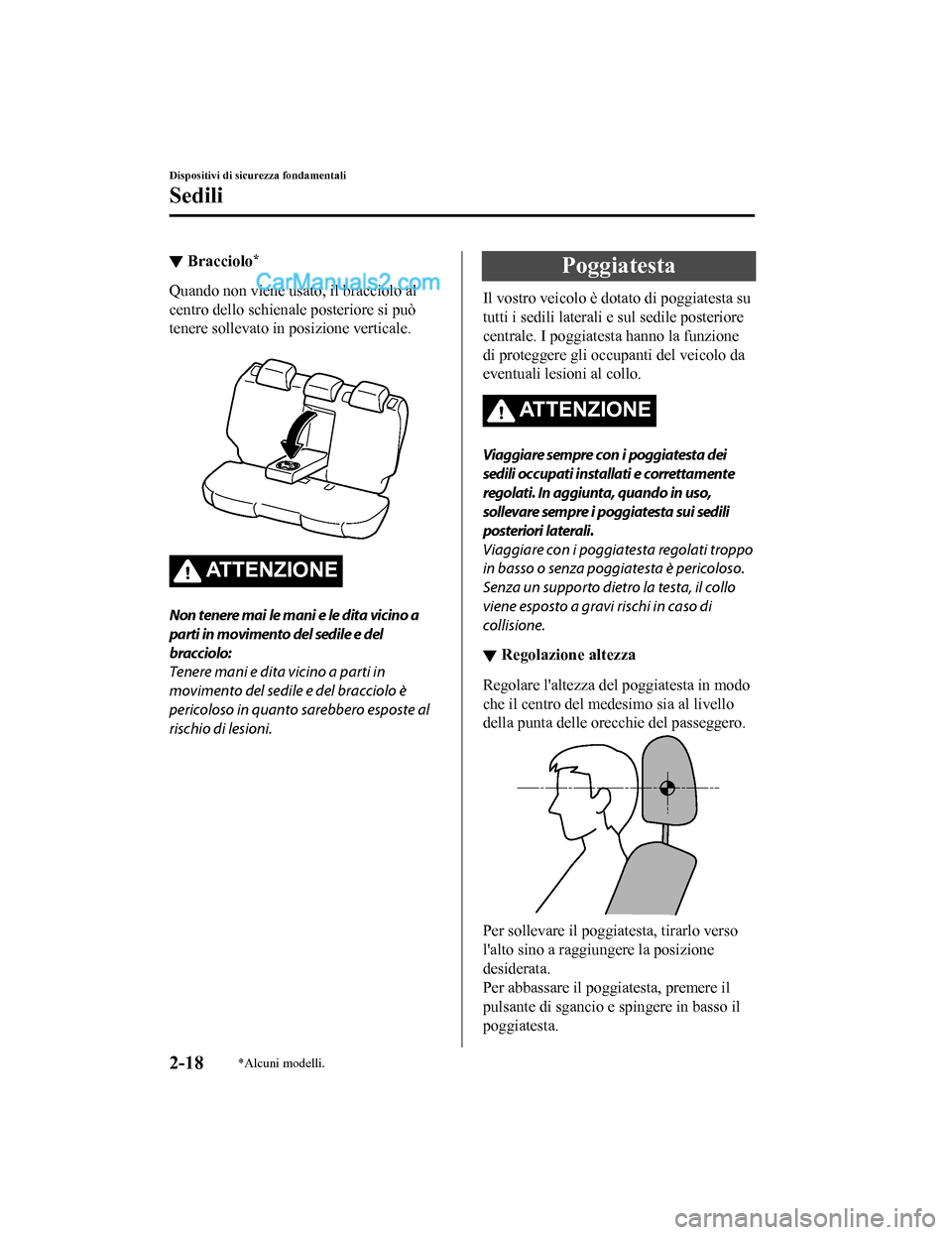

▼Bracciolo*
Quando non viene usato, il bracciolo al
centro dello schienale posteriore si può
tenere sollevato in posizione verticale.
AT T E N Z I O N E
Non tenere mai le mani e le dita vicino a
parti in movimento del sedile e del
bracciolo:
Tenere mani e dita vicino a parti in
movimento del sedile e del bracciolo è
pericoloso in quanto sarebbero esposte al
rischio di lesioni.
Poggiatesta
Il vostro veicolo è dotato di poggiatesta su
tutti i sedili laterali e sul sedile posteriore
centrale. I poggiatesta hanno la funzione
di proteggere gli occupanti del veicolo da
eventuali lesioni al collo.
ATTENZIONE
Viaggiare sempre con i poggiatesta dei
sedili occupati installati e correttamente
regolati. In aggiunta, quando in uso,
sollevare sempre i poggiatesta sui sedili
posteriori laterali.
Viaggiare con i poggiatesta regolati troppo
in basso o senza poggiatesta è pericoloso.
Senza un supporto dietro la testa, il collo
viene esposto a gravi rischi in caso di
collisione.
▼ Regolazione altezza
Regolare l'altezza del poggiatesta in modo
che il centro del medesimo sia al livello
della punta delle orecchie del passeggero.
Per sollevare il poggiatesta, tirarlo verso
l'alto sino a raggiungere la posizione
desiderata.
Per abbassare il poggiatesta, premere il
pulsante di sgancio e spingere in basso il
poggiatesta.
Dispositivi di sicurezza fondamentali
Sedili
2-18*Alcuni modelli.
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 44 of 845

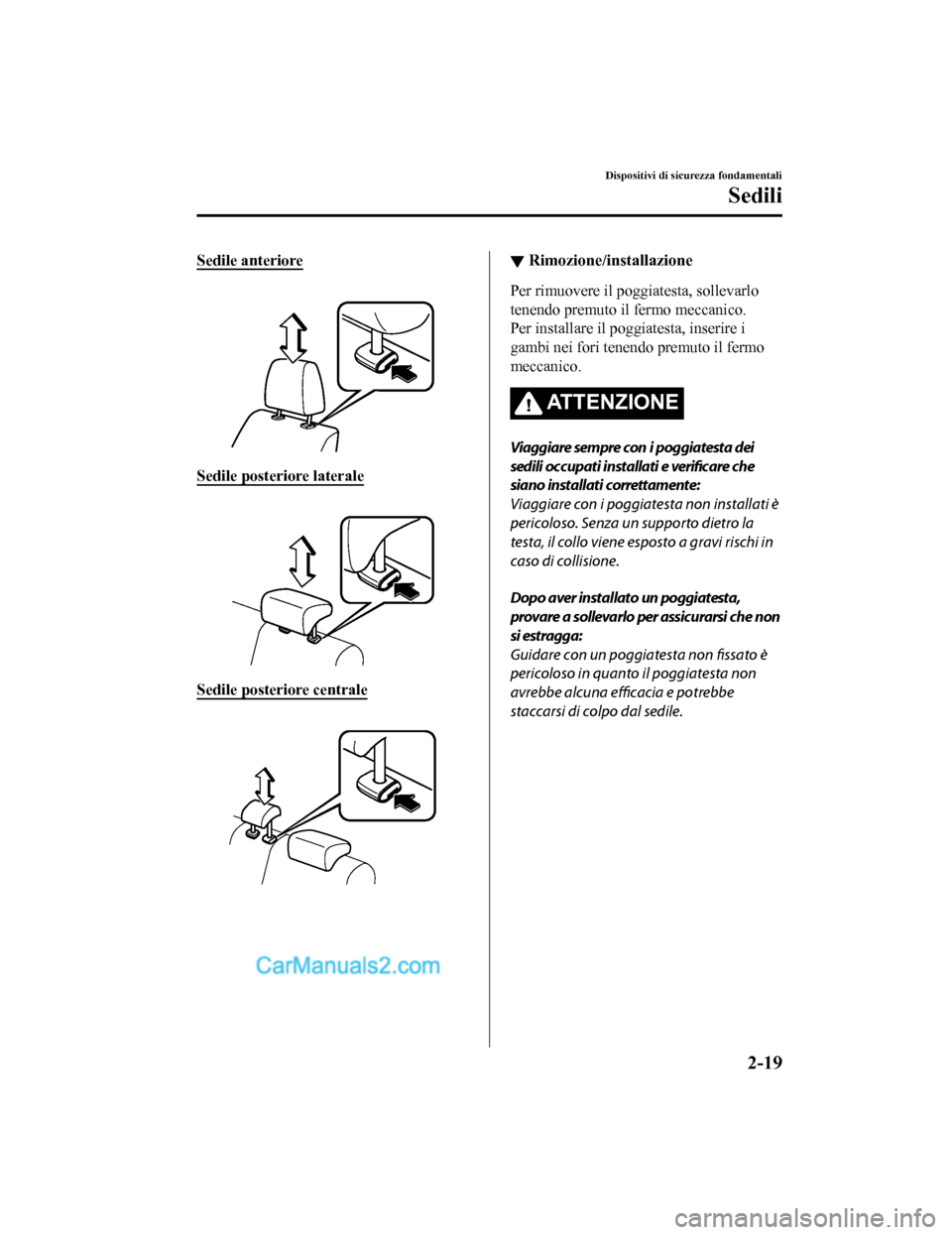

Sedile anteriore
Sedile posteriore laterale
Sedile posteriore centrale
▼Rimozione/installazione
Per rimuovere il poggiatesta, sollevarlo
tenendo premuto il fermo meccanico.
Per installare il poggiatesta, inserire i
gambi nei fori tenendo premuto il fermo
meccanico.
AT T E N Z I O N E
Viaggiare sempre con i poggiatesta dei
sedili occupati installati e verificare che
siano installati correttamente:
Viaggiare con i poggiatesta non installati è
pericoloso. Senza un supporto dietro la
testa, il collo viene esposto a gravi rischi in
caso di collisione.
Dopo aver installato un poggiatesta,
provare a sollevarlo per assicurarsi che non
si estragga:
Guidare con un poggiatesta non fissato è
pericoloso in quanto il poggiatesta non
avrebbe alcuna efficacia e potrebbe
staccarsi di colpo dal sedile.
Dispositivi di sicurezza fondamentali
Sedili
2-19
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 45 of 845

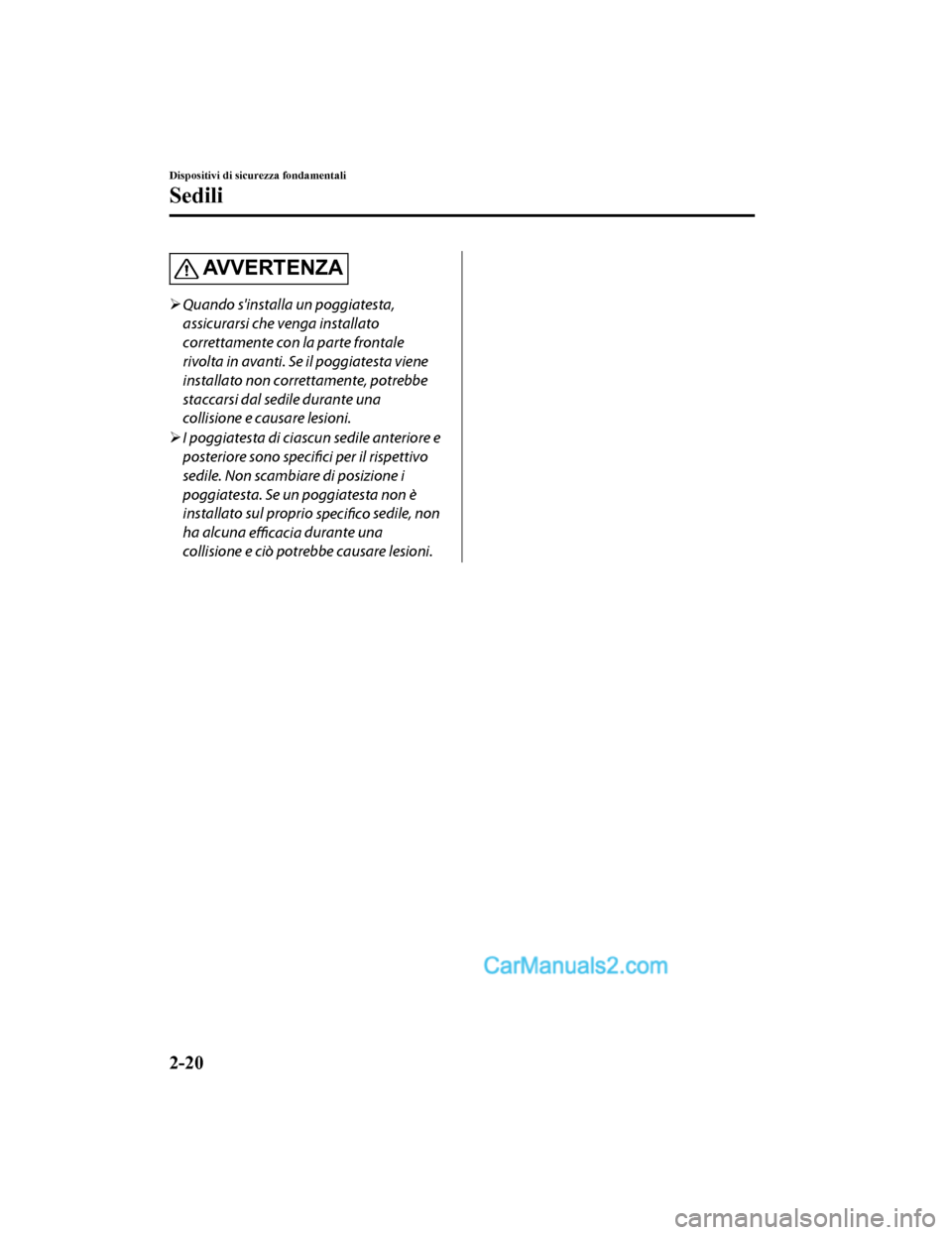

AVVERTENZA
Quando s'installa un poggiatesta,
assicurarsi che venga installato
correttamente con la parte frontale
rivolta in avanti. Se il poggiatesta viene
installato non correttamente, potrebbe
staccarsi dal sedile durante una
collisione e causare lesioni.
I poggiatesta di ciascun sedile anteriore e
posteriore sono specifici per il rispettivo
sedile. Non scambiare di posizione i
poggiatesta. Se un poggiatesta non è
installato sul proprio
specifico sedile, non
ha alcuna efficacia durante una
collisione e ciò potrebbe causare lesioni.
Dispositivi di sicurezza fondamentali
Sedili
2-20
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 46 of 845

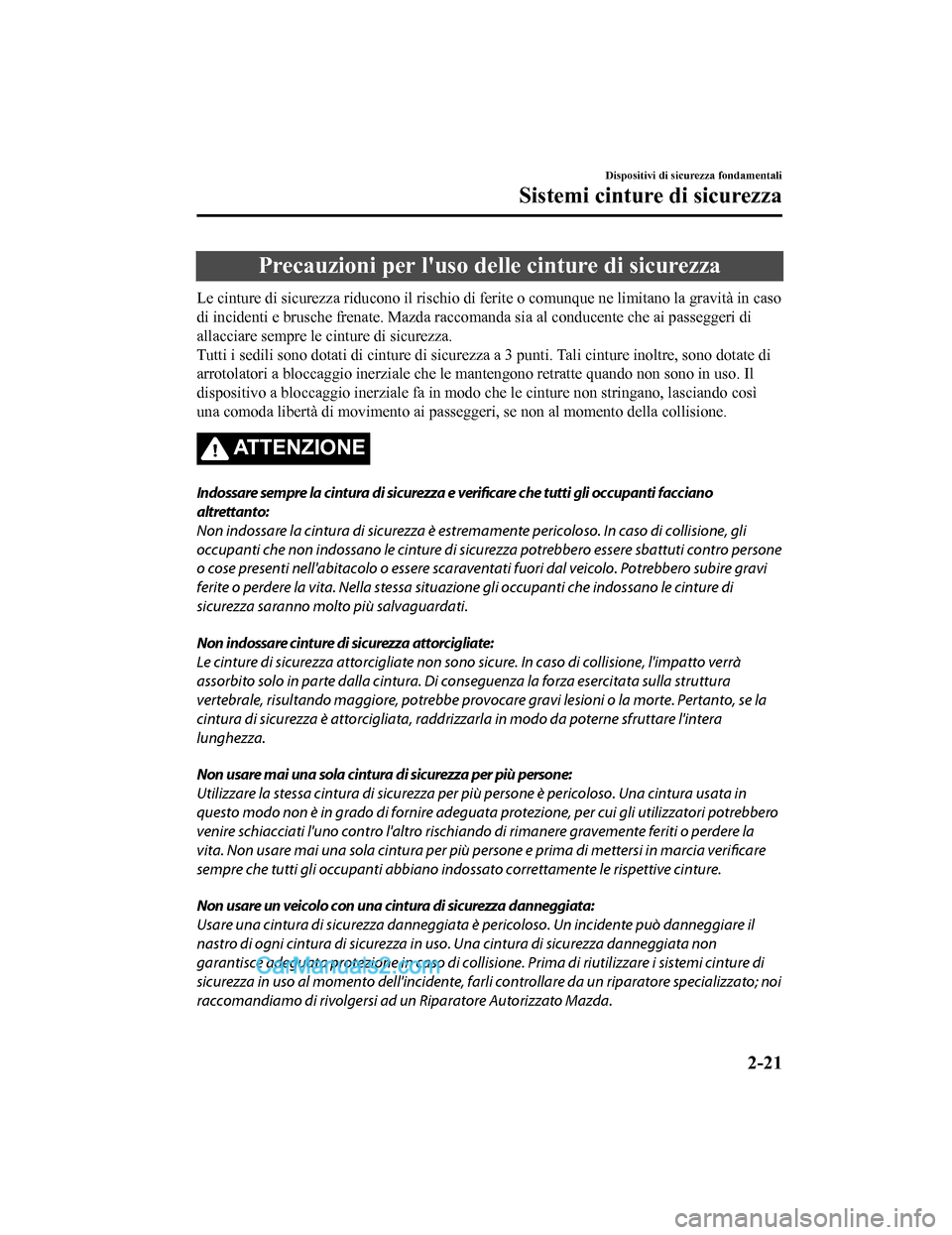

Precauzioni per l'uso delle cinture di sicurezza
Le cinture di sicurezza riducono il rischio di ferite o comunque ne limitano la gravità in caso
di incidenti e brusche frenate. Mazda raccomanda sia al conducente che ai passeggeri di
allacciare sempre le cinture di sicurezza.
Tutti i sedili sono dotati di cinture di sicurezza a 3 punti. Tali cinture inoltre, sono dotate di
arrotolatori a bloccaggio inerziale che le mantengono retratte quando non sono in uso. Il
dispositivo a bloccaggio inerziale fa in modo che le cinture non stringano, lasciando così
una comoda libertà di movimento ai passeggeri, se non al momento della collisione.
ATTENZIONE
Indossare sempre la cintura di sicurezza e verificare che tutti gli occupanti facciano
altrettanto:
Non indossare la cintura di sicurezza è estremamente pericoloso. In caso di collisione, gli
occupanti che non indossano le cinture di sicurez za potrebbero essere sbattuti contro persone
o cose presenti nell'abitacolo o essere scaraventati fuori dal veicolo. Potrebbero subire gravi
ferite o perdere la vita. Nella stessa situazione gli occupanti che indossano le cinture di
sicurezza saranno molto più salvaguardati.
Non indossare cinture di sicurezza attorcigliate:
Le cinture di sicurezza attorcigliate non sono sicure. In caso di collisione, l'impatto verrà
assorbito solo in parte dalla cintura. Di conseguenza la forza esercitata sulla struttura
vertebrale, risultando maggiore, potrebbe provocare gravi lesioni o la morte. Pertanto, se la
cintura di sicurezza è attorcigliata, raddriz zarla in modo da poterne sfruttare l'intera
lunghezza.
Non usare mai una sola cintura di sicurezza per più persone:
Utilizzare la stessa cintura di sicurezza per più persone è pericoloso. Una cintura usata in
questo modo non è in grado di fornire adeguata protezione, per cui gli utilizzatori potrebbero
venire schiacciati l'uno contro l'altro rischian do di rimanere gravemente feriti o perdere la
vita. Non usare mai una sola cintura per più pe rsone e prima di mettersi in marcia verificare
sempre che tutti gli occupant i abbiano indossato correttamente le rispettive cinture.
Non usare un veicolo con una cintura di sicurezza danneggiata:
Usare una cintura di si curezza danneggiata è pericoloso. Un incidente può danneggiare il
nastro di ogni cintura di sicurezza in us o. Una cintura di sicurezza danneggiata non
garantisce adeguata protezione in caso di coll isione. Prima di riutilizzare i sistemi cinture di
sicurezza in uso al momento dell'incidente, farli controllare da un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Dispositivi di sicurezza fondamentali
Sistemi cinture di sicurezza
2-21
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 47 of 845

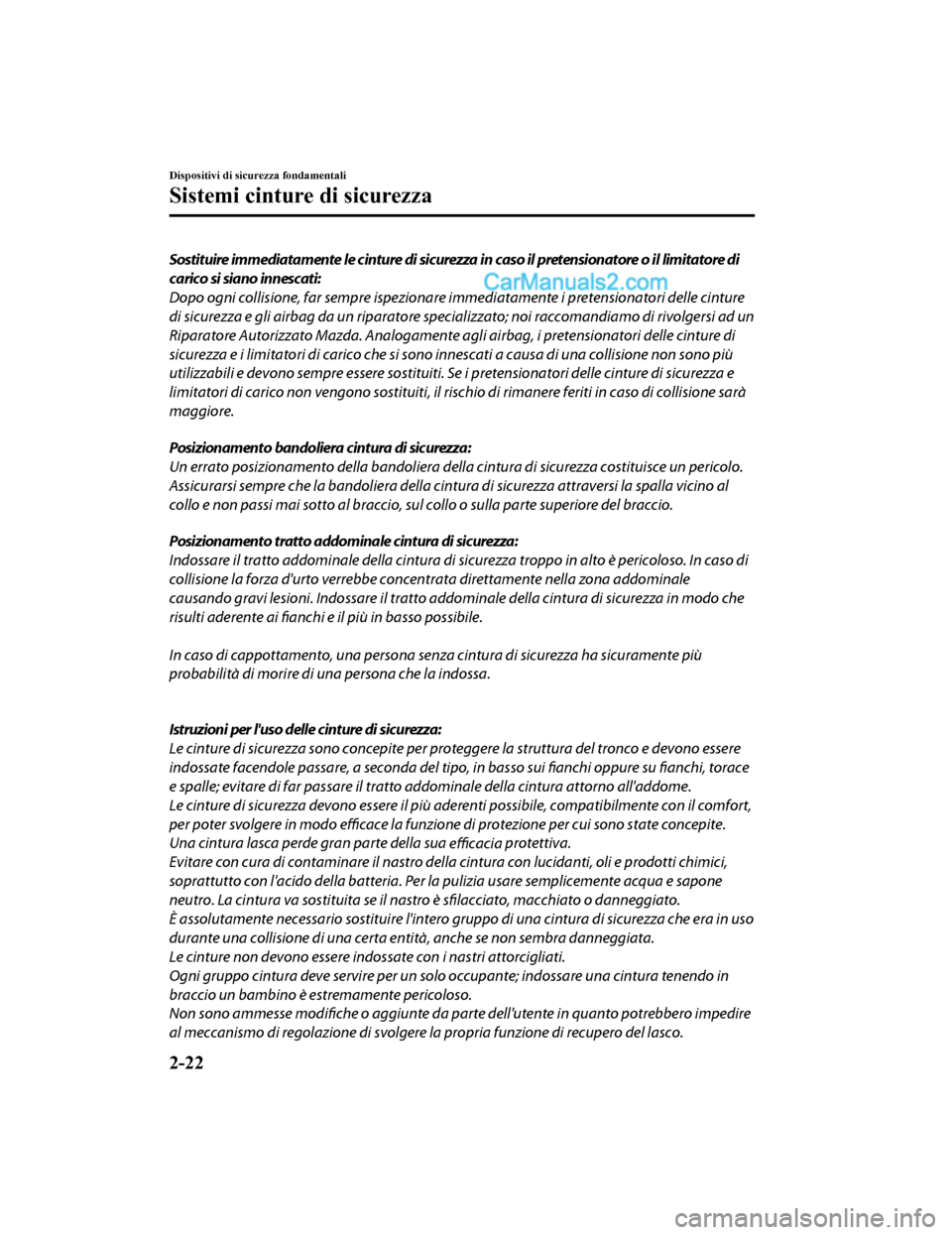

Sostituire immediatamente le cinture di sicurezza in caso il pretensionatore o il limitatore di
carico si siano innescati:
Dopo ogni collisione, far sempre ispezionare immediatamente i pretensionatori delle cinture
di sicurezza e gli airbag da un riparatore specializzato; no i raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda. Analogamente agli airbag, i pretension atori delle cinture di
sicurezza e i limitatori di carico che si sono innescati a causa di una collisione non sono più
utilizzabili e devono sempre essere sostituiti. Se i pretensionatori delle cinture di sicurezza e
limitatori di carico non vengono sostituiti, il risc hio di rimanere feriti in caso di collisione sarà
maggiore.
Posizionamento bandoliera cintura di sicurezza:
Un errato posizionamento della bandoliera della cintura di sicurezza costituisce un pericolo.
Assicurarsi sempre che la bandoli era della cintura di sicurezza attraversi la spalla vicino al
collo e non passi mai sotto al braccio, sul collo o sulla parte superiore del braccio.
Posizionamento tratto addominale cintura di sicurezza:
Indossare il tratto addominale della cintura di sicu rezza troppo in alto è pericoloso. In caso di
collisione la forza d'urto verrebbe conc entrata direttamente nella zona addominale
causando gravi lesioni. Indossare il tratto addo minale della cintura di sicurezza in modo che
risulti aderente ai fianchi e il più in basso possibile.
In caso di cappottamento, una persona senz a cintura di sicurezza ha sicuramente più
probabilità di morire di una persona che la indossa.
Istruzioni per l'uso delle cinture di sicurezza:
Le cinture di sicurezza sono concepite per prot eggere la struttura del tronco e devono essere
indossate facendole passare, a seconda del tipo, in basso sui fianchi oppure su
fianchi, torace
e spalle; evitare di far passare il tratto ad dominale della cintura attorno all'addome.
Le cinture di sicurezza devono essere il più ad erenti possibile, compatibilmente con il comfort,
per poter svolgere in modo efficace la funzione di protezione per cui sono state concepite.
Una cintura lasca perde gran parte della sua efficacia protettiva.
Evitare con cura di contaminare il nastro della cintura con lucidanti, oli e prodotti chimici,
soprattutto con l'acido della batteria. Per la pulizia usare semplicemente acqua e sapone
neutro. La cintura va sostituita se il na stro è sfilacciato, macchiato o danneggiato.
È assolutamente necessario sostituire l'intero gruppo di una cintura di sicurezza che era in uso
durante una collisione di una certa entità, anche se non sembra danneggiata.
Le cinture non devono essere indossate con i nastri attorcigliati.
Ogni gruppo cintura deve servire per un solo occupante; indossare una cintura tenendo in
braccio un bambino è estremamente pericoloso.
Non sono ammesse modifiche o aggiunte da part e dell'utente in quanto potrebbero impedire
al meccanismo di regolazione di svolgere la propria funzione di recupero del lasco.
Dispositivi di sicurezza fondamentali
Sistemi cinture di sicurezza
2-22
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 48 of 845

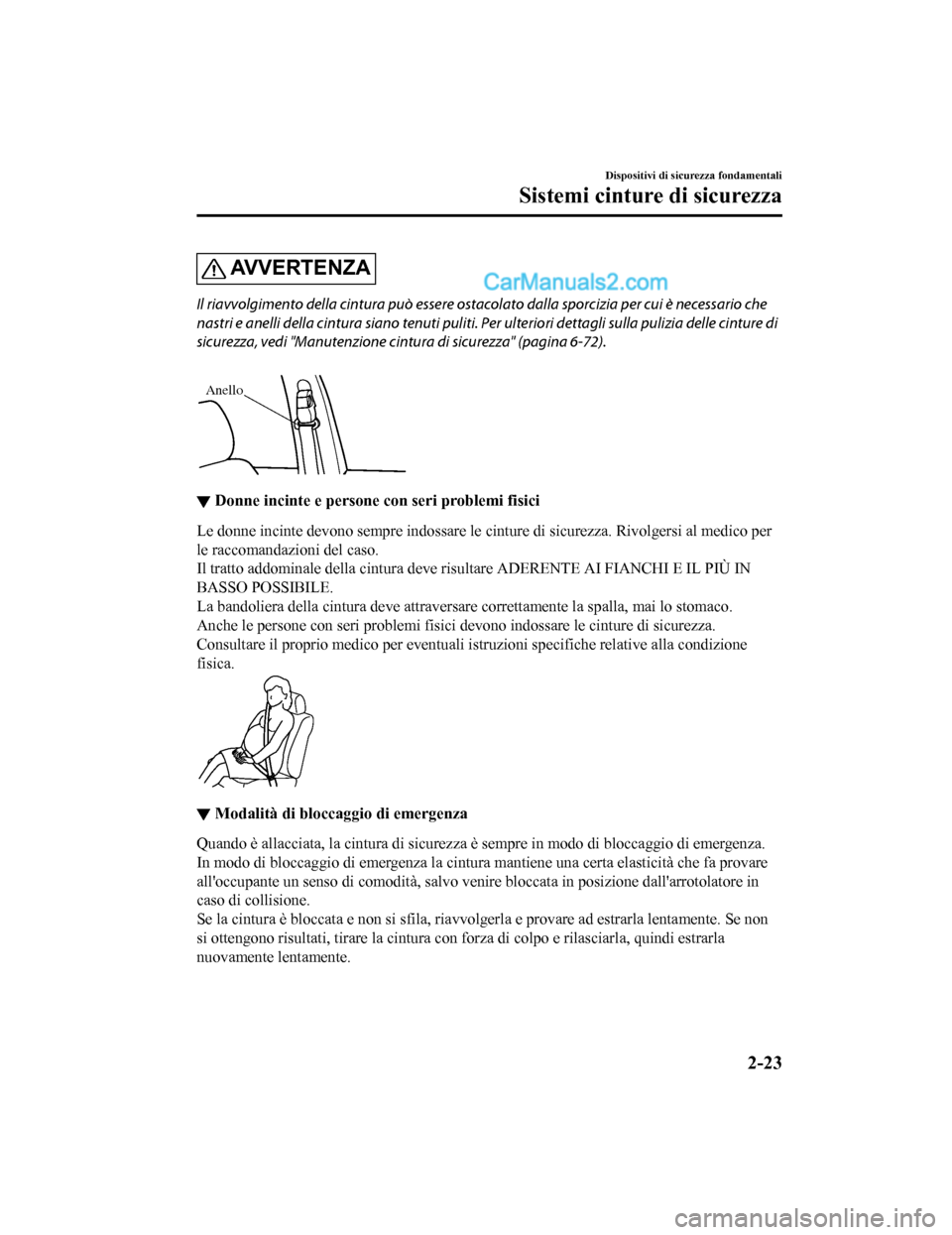

AV V E R T E N Z A
Il riavvolgimento della cintura può essere ostacolato dalla sporcizia per cui è necessario che
nastri e anelli della cintura siano tenuti puliti. Per ulteriori dettagli sulla pulizia delle cinture di
sicurezza, vedi "Manutenzione cintura di sicurezza" (pagina 6-72).
Anello
▼ Donne incinte e persone con seri problemi fisici
Le donne incinte devono sempre indossare le ci
nture di sicurezza. Rivolgersi al medico per
le raccomandazioni del caso.
Il tratto addominale della cintura deve risultare ADERENTE AI FIANCHI E IL PIÙ IN
BASSO POSSIBILE.
La bandoliera della cintura deve attraversare correttamente la spalla, mai lo stomaco.
Anche le persone con seri problemi fisici devono indossare le cinture di sicurezza.
Consultare il proprio medico per eventuali is truzioni specifiche relative alla condizione
fisica.
▼ Modalità di bloccaggio di emergenza
Quando è allacciata, la cintura di sicurezza è
sempre in modo di bloccaggio di emergenza.
In modo di bloccaggio di emergenza la cintura mantiene una certa elasticità che fa provare
all'occupante un senso di comodità, salvo veni re bloccata in posizione dall'arrotolatore in
caso di collisione.
Se la cintura è bloccata e non si sfila, riavvol gerla e provare ad estrarla lentamente. Se non
si ottengono risultati, tirare la cintura con forza di colpo e rilasciarla, quindi estrarla
nuovamente lentamente.
Dispositivi di sicurezza fondamentali
Sistemi cinture di sicurezza
2-23
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 49 of 845
Cintura di sicurezza
▼Aggancio cintura di sicurezza
Fibbia
cintura di
sicurezza
Linguetta
cintura di sicurezza
Posizionare il tratto addominale della
cintura di sicurezza il più in basso
possibile, non sull'addome, quindi regolare
la bandoliera in modo che aderisca al
corpo confortevolmente.
Tenere in
basso sui
fianchi
Troppo
in alto
Recuperare
il lasco
▼ Sgancio cintura di sicurezza
Premere il pulsante sulla fibbia della
cintura di sicurezza. Se la cintura non si
riavvolge completamente, sfilarla e
controllare se è annodata o attorcigliata.
Assicurarsi quindi che durante il
riavvolgimento non si attorcigli.
Pulsante
NOTA
Se la cintura non si riavvolge
completamente, controllare se è annodata
o attorcigliata. Se continua a non
riavvolgersi correttamente farla
controllare da un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
▼
Regolatore altezza attacco cintura
anteriore
Per alzare Per abbassare
Verificare che il regolatore sia bloccato.
Dispositivi di sicurezza fondamentali
Sistemi cinture di sicurezza
2-24
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 50 of 845

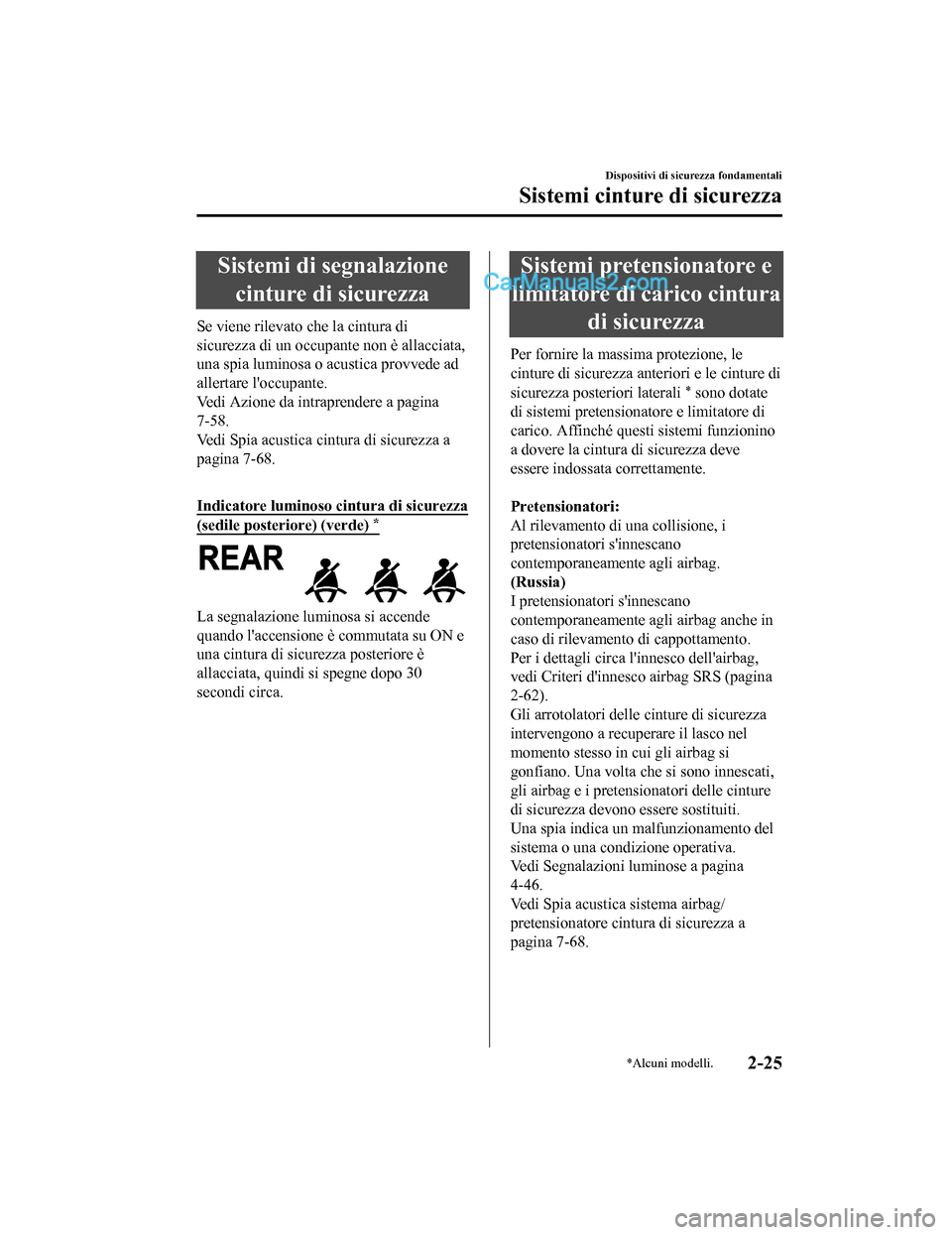

Sistemi di segnalazionecinture di sicurezza
Se viene rilevato che la cintura di
sicurezza di un occupante non è allacciata,
una spia luminosa o acustica provvede ad
allertare l'occupante.
Vedi Azione da intraprendere a pagina
7-58.
Vedi Spia acustica cintura di sicurezza a
pagina 7-68.
Indicatore luminoso cintura di sicurezza
(sedile posteriore) (verde) *
La segnalazione luminosa si accende
quando l'accensione è commutata su ON e
una cintura di sicurezza posteriore è
allacciata, quindi si spegne dopo 30
secondi circa.
Sistemi pretensionatore e
limitatore di carico cintura di sicurezza
Per fornire la massima protezione, le
cinture di sicurezza anteriori e le cinture di
sicurezza posteriori laterali
* sono dotate
di sistemi pretensionatore e limitatore di
carico. Affinché questi sistemi funzionino
a dovere la cintura di sicurezza deve
essere indossata correttamente.
Pretensionatori:
Al rilevamento di una collisione, i
pretensionatori s'innescano
contemporaneamente agli airbag.
(Russia)
I pretensionatori s'innescano
contemporaneamente agli airbag anche in
caso di rilevamento di cappottamento.
Per i dettagli circa l'innesco dell'airbag,
vedi Criteri d'innesco airbag SRS (pagina
2-62).
Gli arrotolatori delle cinture di sicurezza
intervengono a recuperare il lasco nel
momento stesso in cui gli airbag si
gonfiano. Una volta che si sono innescati,
gli airbag e i pretensionatori delle cinture
di sicurezza devono essere sostituiti.
Una spia indica un malfunzionamento del
sistema o una condizione operativa.
Vedi Segnalazioni luminose a pagina
4-46.
Vedi Spia acustica sistema airbag/
pretensionatore cintura di sicurezza a
pagina 7-68.
Dispositivi di sicurezza fondamentali
Sistemi cinture di sicurezza
*Alcuni modelli.2-25
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
