MAZDA MODEL CX-5 2017 Manuale del proprietario (in Italian)

(Con sistema di classificazione
occupante sedile passeggero anteriore)
Inoltre il sistema pretensionatore del
passeggero anteriore, così come gli airbag
passeggero frontale e laterale, è concepito
per innescarsi solo quando il sensore
classificazione occupante sedile
passeggero anteriore rileva che il sedile
passeggero anterio re è occupato.
Per i dettagli, vedi Sensore classificazione
occupante sedile passeggero anteriore
(pagina 2-66).

Limitatore di carico:
Il sistema limitatore di carico allenta il
nastro della cintura in modo controllato,
così da ridurre la forza esercitata dalla
cintura sul torace dell'occupante. Mentre
una cintura di sicurezza subisce il carico
maggiore in caso di collisione frontale, il
limitatore di carico è dotato di una
funzione meccanica automatica per cui
può attivarsi in qualunque tipo d'incidente
che provochi un sufficiente spostamento
dell'occupante.
Anche se i pretensionatori non sono stati
innescati, è necessario che il
funzionamento del limitatore di carico
venga fatto controllare da un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.ATTENZIONE
Indossare le cinture di sicurezza
attenendosi scrupolosamente alle
istruzioni fornite in questo manuale:
Un non corretto posizionamento delle
cinture di sicurezza costituisce un pericolo.
Senza un corretto posizionamento, in caso
d'incidente i sistemi di pretensionatore e
limitatore di carico non possono fornire
una protezione adeguata, con grave
rischio per l'incolumità degli occupanti. Per
ulteriori dettagli su come indossare le
cinture di sicurezza ve di "Aggancio cintura
di sicurezza" (pagina 2-24).
Sostituire immediatamente le cinture di
sicurezza in caso il pretensionatore o il
limitatore di carico si siano innescati:
Dopo ogni collisione, far sempre
ispezionare immediatamente i
pretensionatori delle cinture di sicurezza e
gli airbag da un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Analogamente agli airbag, i
pretensionatori delle cinture di sicurezza e i
limitatori di carico che si sono innescati a
causa di una collisione non sono più
utilizzabili e devono sempre essere
sostituiti. Se i pretensionatori delle cinture
di sicurezza e limita tori di carico non
vengono sostituiti, il rischio di rimanere
feriti in caso di collisione sarà maggiore.
Dispositivi di sicurezza fondamentali
Sistemi cinture di sicurezza
2-26
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

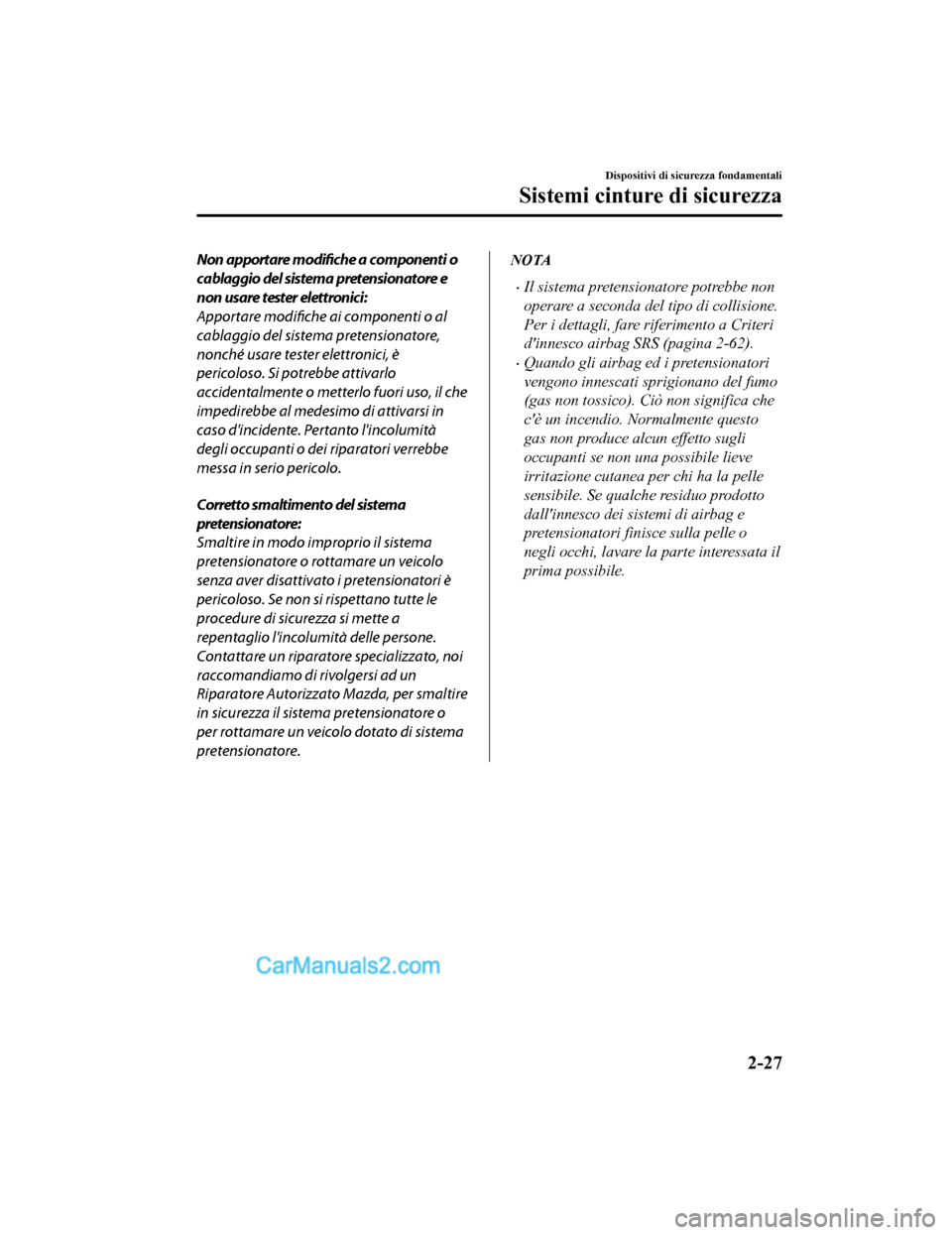

Non apportare modifiche a componenti o
cablaggio del sistema pretensionatore e
non usare tester elettronici:
Apportare modifiche ai componenti o al
cablaggio del sistema pretensionatore,
nonché usare tester elettronici, è
pericoloso. Si potrebbe attivarlo
accidentalmente o metterlo fuori uso, il che
impedirebbe al medesimo di attivarsi in
caso d'incidente. Pertanto l'incolumità
degli occupanti o dei riparatori verrebbe
messa in serio pericolo.
Corretto smaltimento del sistema
pretensionatore:
Smaltire in modo improprio il sistema
pretensionatore o rottamare un veicolo
senza aver disattivato i pretensionatori è
pericoloso. Se non si rispettano tutte le
procedure di sicurezza si mette a
repentaglio l'incolumità delle persone.
Contattare un riparatore specializzato, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda, per smaltire
in sicurezza il sistema pretensionatore o
per rottamare un veicolo dotato di sistema
pretensionatore.NOTA
•Il sistema pretensionatore potrebbe non
operare a seconda del tipo di collisione.
Per i dettagli, fare riferimento a Criteri
d'innesco airbag SRS (pagina 2-62).
•Quando gli airbag ed i pretensionatori
vengono innescati sprigionano del fumo
(gas non tossico). Ciò non significa che
c'è un incendio. Normalmente questo
gas non produce alcun effetto sugli
occupanti se non una possibile lieve
irritazione cutanea per chi ha la pelle
sensibile. Se qualche residuo prodotto
dall'innesco dei sistemi di airbag e
pretensionatori finisce sulla pelle o
negli occhi, lavare la parte interessata il
prima possibile.
Dispositivi di sicurezza fondamentali
Sistemi cinture di sicurezza
2-27
2017-7-17 13:21:27Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

Precauzioni per l'uso del seggiolino per bambini
Mazda raccomanda vivamente di servirsi degli appositi seggiolini per trasportare i bambini
che sono abbastanza piccoli da poterli usare.
Mazda raccomanda di usare un seggiolino per bambini originale Mazda, o comunque un
seggiolino conforme alla normativa UNECE
*1 44. Per acquistare un seggiolino per bambini
originale Mazda, rivolgersi ad un Concessionario Autorizzato Mazda.
Attenersi alle disposizioni di legge sulle norme di sicurezza relative al trasporto dei bambini.
*1 UNECE sta per Commissione economica per l'Europa delle Nazioni Unite.

Qualsiasi sia il seggiolino che si acquista, questo deve essere adatto all'età e alla corporatura
del bambino, deve rispondere ai requisiti di legge e deve essere usato seguendo le istruzioni
fornite dal costruttore.

Un bambino troppo grande per poter usare un seggiolino deve essere trasportato sul sedile
posteriore con la cintura di sicurezza allacciata.

Il seggiolino per bambini deve essere installato sul sedile posteriore.
Le statistiche confermano che il sedile posteriore è il luogo migliore per far sedere i bambini
di età non superiore a 12 anni, a maggior ra gione in presenza del sistema di ritenuta
supplementare (airbag).

Non si deve MAI installare un seggiolino per bambini rivolto all'indietro sul sedile del
passeggero anteriore con sistem a airbag abilitato. Il sedile del passeggero anteriore è
peraltro il meno indicato per installare qualsiasi tipo di seggiolino.

(Con sistema di classificazione occupante sedile passeggero anteriore)
Per ridurre il rischio di lesioni causate da ll'innesco dell'airbag passeggero anteriore, il
sensore classificazione occupante sedile pass eggero anteriore funziona come parte del
sistema di ritenuta supplementare. Il sistema disattiva gli airbag passeggero anteriore
frontale e laterale e il sistema pretensionatore cintura di sicurezza passeggero anteriore
quando l'indicatore luminoso airbag passe ggero anteriore disattivato OFF si accende.

Se sul sedile del passeggero anteriore si tr ova un neonato o un bambino piccolo, il sistema
disattiva gli airbag passegge ro anteriore frontale e laterale e il sistema pretensionatore
cintura di sicurezza, pertanto, verificare che l'indicatore luminoso airbag passeggero
anteriore disattivato OFF sia acceso.

Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-28
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

Anche quando l'airbag passeggero anteriore è disattivato, Mazda raccomanda vivamente di
sistemare i bambini negli appositi seggiolini e che qualsiasi tipo di seggiolino per bambini
venga correttamente fissato sui sedili posteriori, che rappresentano il luogo più sicuro per i
bambini.

Per ulteriori dettagli, vedi "Sensore classifi cazione occupante sedile passeggero anteriore"
(pagina 2-66).
ATTENZIONE
Utilizzare un seggiolino per bambini di dimensioni adeguate:
Per essere efficacemente protetto in caso d'incidente o di brusca frenata, il bambino deve
essere adeguatamente vincolato al sedile per me zzo della cintura di sicurezza o del seggiolino
a seconda dell'età e della corporatura. In caso contrario in caso d'incidente il bambino
potrebbe rimanere gravemente leso o perdere la vita.
Attenersi alle istruzioni del costruttore e tenere sempre il seggiolino per bambini saldamente
agganciato:
Un seggiolino per bambini non fissato è pericoloso . In caso di brusca frenata o di collisione si
potrebbe staccare e colpire il bambino o qualch e altro occupante, provocando loro gravi
ferite a volte letali. Verificare che qualsiasi seggiolino per bambini venga saldamente fissato
in posizione seguendo le relative istruzioni fornite dal costruttore. Quando non viene usato,
rimuoverlo dal veicolo o fissarlo con la cintura di sicurezza, oppure agganciarlo ad ENTRAMBI
gli ancoraggi ISOFIX e attaccarlo all'an coraggio della cinghia supplementare.
I bambini devono sempre stare nell'apposito seggiolino:
Tenere in braccio un bambino mentre si viag gia è estremamente pericoloso. Per quanto
possa essere forte, una persona non sarà mai in grado di trattenere il bambino in caso di
brusca frenata o di collisione, il che significa mettere a repentaglio non solo l'incolumità, ma
anche la vita, sia del bambino che degli altri occupanti. Anche quando un incidente è di entità
moderata, il bambino corre il rischio d'impattare contro l'airbag e di rimanere seriamente
ferito o perdere la vita, oppure di sbattere violentemente contro l'adulto che lo tiene in braccio
mettendo a repentaglio l'incolumità di entrambi.
Estremo pericolo! NON mettere MAI un seggiolino per bambini rivolto all'indietro sul sedile del
passeggero anteriore con airbag abilitato:
Non mettere MAI un seggiolino per bambini rivolto all'indietro su un sedile protetto da
AIRBAG ATTIVO; il BAMBINO potrebbe rimanere UCCISO o subire GRAVI LESIONI.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-29
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

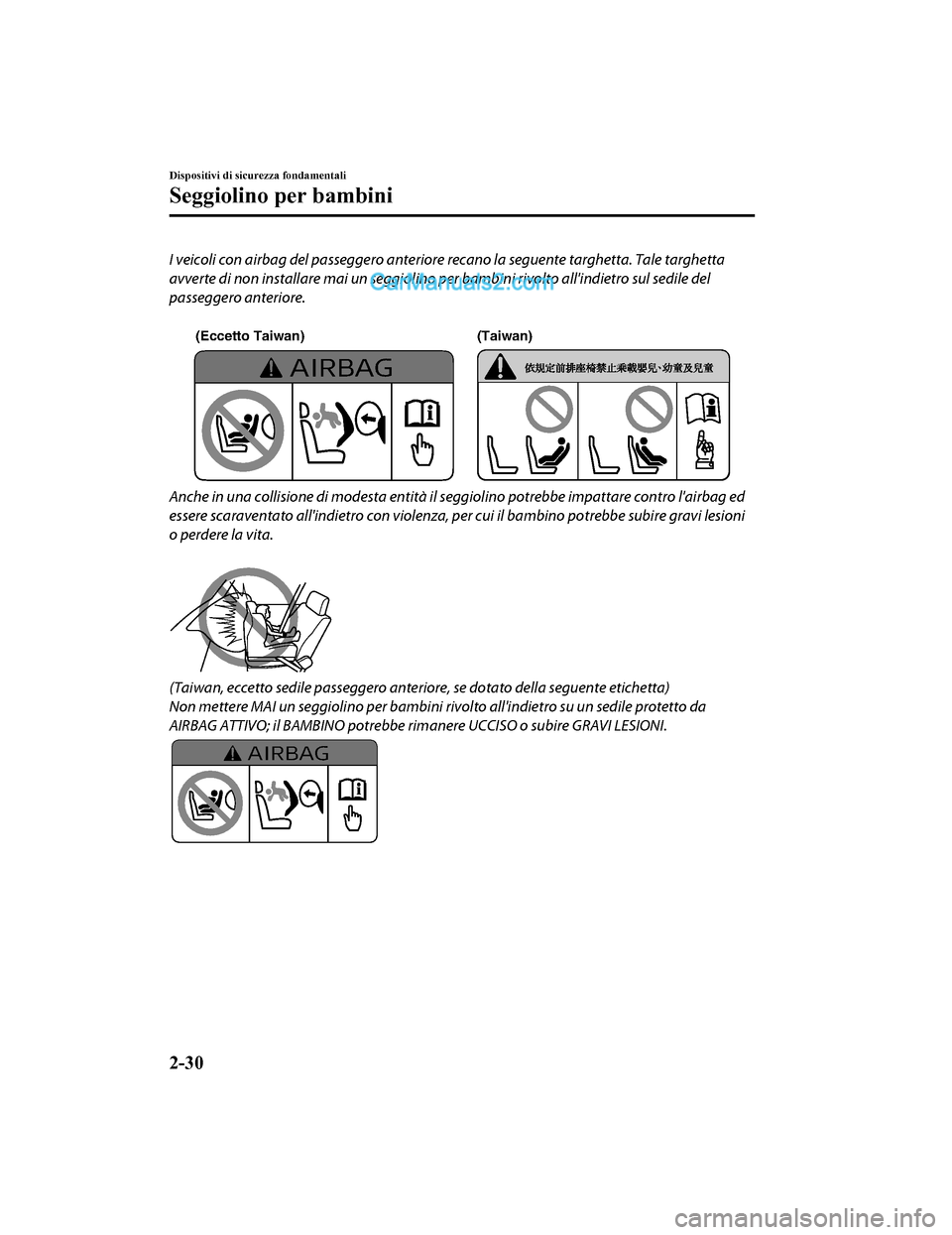

I veicoli con airbag del passeggero anteriore recano la seguente targhetta. Tale targhetta
avverte di non installare mai un seggiolino per bambini rivolto all'indietro sul sedile del
passeggero anteriore.

(Eccetto Taiwan) (Taiwan)
Anche in una collisione di modesta entità il seggiolino potrebbe impattare contro l'airbag ed
essere scaraventato all'indietro con violenza, per cui il bambino potrebbe subire gravi lesioni
o perdere la vita.

(Taiwan, eccetto sedile passeggero anterio re, se dotato della seguente etichetta)
Non mettere MAI un seggiolino per bambini rivolto all'indietro su un sedile protetto da
AIRBAG ATTIVO; il BAMBINO potrebbe ri manere UCCISO o subire GRAVI LESIONI.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-30
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

Non installare un seggiolino per bambini rivolto in avanti sul sedile del passeggero anteriore
a meno che non sia inevitabile:
In caso di collisione l'impatto contro l'airbag potrebbe causare gravi lesioni, anche letali, al
bambino. Se proprio non si può evitare d'installare un seggiolino per bambini rivolto in avanti
sul sedile del passeggero anteriore, spostare il sedile il più indietro possibile e regolare la
seduta (seduta con altezza regolab ile) nella posizione più alta in modo da fissare saldamente
la cintura di sicurezza che fissa il seggiolino per bambini.
Posizionare un bambino su un seggiolino sul sedile passeggero anteriore è pericoloso in
alcune condizioni (Con sistema di classificazione occupante sedile passeggero anteriore):
Il veicolo è equipaggiato con un sensore classificazione occupante sedile passeggero
anteriore. Anche se si ha in dotazione il sensore
classificazione occupante sedile passeggero
anteriore, se si deve usare il sedile passeggero anteriore per far sedere un bambino, l'utilizzo di
un seggiolino sul sedile passeggero anteriore nelle seguenti condizioni aumenta il rischio di
causare ferite gravi, anche letali, al bamb ino in caso d'innesco dell'airbag passeggero
anteriore.
 L'indicatore luminoso airbag passeggero ant eriore disattivato OFF non si accende quando
si sistema un bambino sul seggiolino.
 Sono stati posizionati bagagli o altri oggetti sul sedile con il bambino sul seggiolino.
 Un passeggero posteriore o un bagaglio sta esercitando pressione sullo schienale del
passeggero anteriore.
 Bagagli o altri oggetti sono appoggiati su llo schienale o agganciati al poggiatesta.
 Il sedile è bagnato.
 Sono stati versati liquidi sul sedile.
 Il sedile passeggero anterior e è stato spostato indietro, contro bagagli o altri oggetti
posizionati dietro ad esso.
 Lo schienale del passeggero anteriore è a contatto con il sedile posteriore.
 Sono stati posizionati bagagli o altri oggetti tra il sedile passeggero anteriore e il sedile
conducente.
 È stato posizionato un dispositivo elettrico sul sedile passeggero anteriore.
 È stato installato un dispositivo elettrico ag giuntivo, quale un riscaldatore sedile, sulla
superficie del sedile passeggero anteriore.
Le posizioni designate con le rispettive cinture di sicurezza dei sedili posteriori sono i posti più
sicuri per i bambini. Usare sempre le cintur e di sicurezza e i seggiolini per bambini.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-31
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

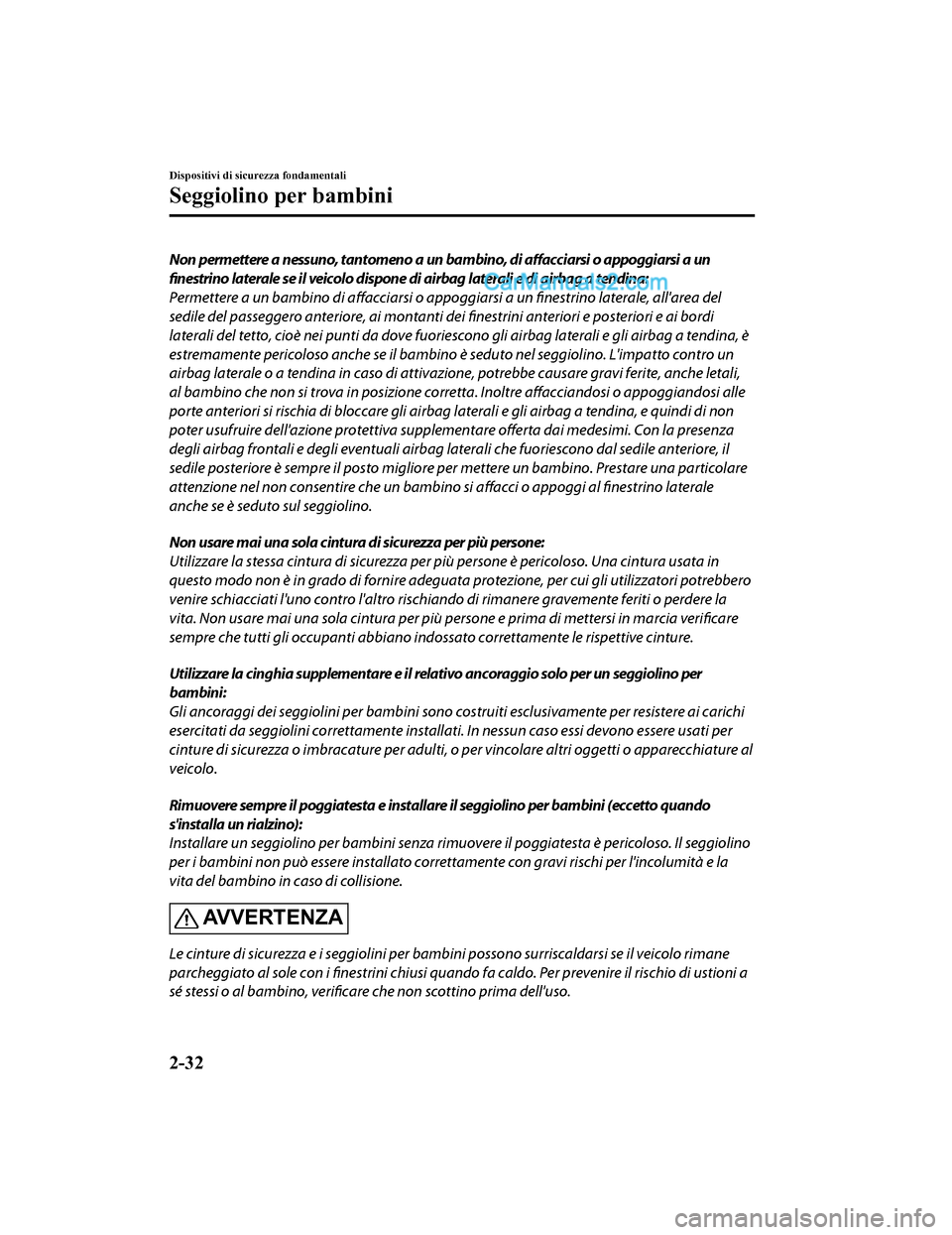

Non permettere a nessuno, tantomeno a un bambino, di affacciarsi o appoggiarsi a un
finestrino laterale se il veicolo dispone di airbag laterali e di airbag a tendina:
Permettere a un bambino di affacciarsi o appoggiarsi a un finestrino laterale, all'area del
sedile del passeggero anteriore, ai montanti dei finestrini anteriori e posteriori e ai bordi
laterali del tetto, cioè nei punti da dove fuoriescono gli airbag laterali e gli airbag a tendina, è
estremamente pericoloso anche se il bambino è seduto nel seggiolino. L'impatto contro un
airbag laterale o a tendina in caso di attivazi one, potrebbe causare gravi ferite, anche letali,
al bambino che non si trova in posizione corre tta. Inoltre affacciandosi o appoggiandosi alle
porte anteriori si rischia di blo ccare gli airbag laterali e gli airb ag a tendina, e quindi di non
poter usufruire dell'azione protettiva supple mentare offerta dai medesimi. Con la presenza
degli airbag frontali e degli ev entuali airbag laterali che fuorie scono dal sedile anteriore, il
sedile posteriore è sempre il posto migliore per mettere un bambino. Prestare una particolare
attenzione nel non consentire che un bambino si affacci o appoggi al finestrino laterale
anche se è seduto sul seggiolino.
Non usare mai una sola cintura di sicurezza per più persone:
Utilizzare la stessa cintura di sicurezza per più persone è pericoloso. Una cintura usata in
questo modo non è in grado di fornire adeguata protezione, per cui gli utilizzatori potrebbero
venire schiacciati l'uno contro l'altro rischian do di rimanere gravemente feriti o perdere la
vita. Non usare mai una sola cintura per più p ersone e prima di mettersi in marcia verificare
sempre che tutti gli occupanti abbiano indo ssato correttamente le rispettive cinture.
Utilizzare la cinghia supplementare e il relativo ancoraggio solo per un seggiolino per
bambini:
Gli ancoraggi dei seggiolini per bambini sono costruiti esclusivamente per resistere ai carichi
esercitati da seggiolini correttamente installati. In nessun caso essi devono essere usati per
cinture di sicurezza o imbracat ure per adulti, o per vincolare altri oggetti o apparecchiature al
veicolo.
Rimuovere sempre il poggiatesta e installare il seggiolino per bambini (eccetto quando
s'installa un rialzino):
Installare un seggiolino per bambini senza rimu overe il poggiatesta è pericoloso. Il seggiolino
per i bambini non può essere installato correttamente con gravi rischi per l'incolumità e la
vita del bambino in caso di collisione.
AVVERTENZA
Le cinture di sicurezza e i se ggiolini per bambini possono surriscaldarsi se il veicolo rimane
parcheggiato al sole con i finestrini chiusi quando fa caldo. Per
prevenire il rischio di ustioni a
sé stessi o al bambino, verificare che non scottino prima dell'uso.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-32
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

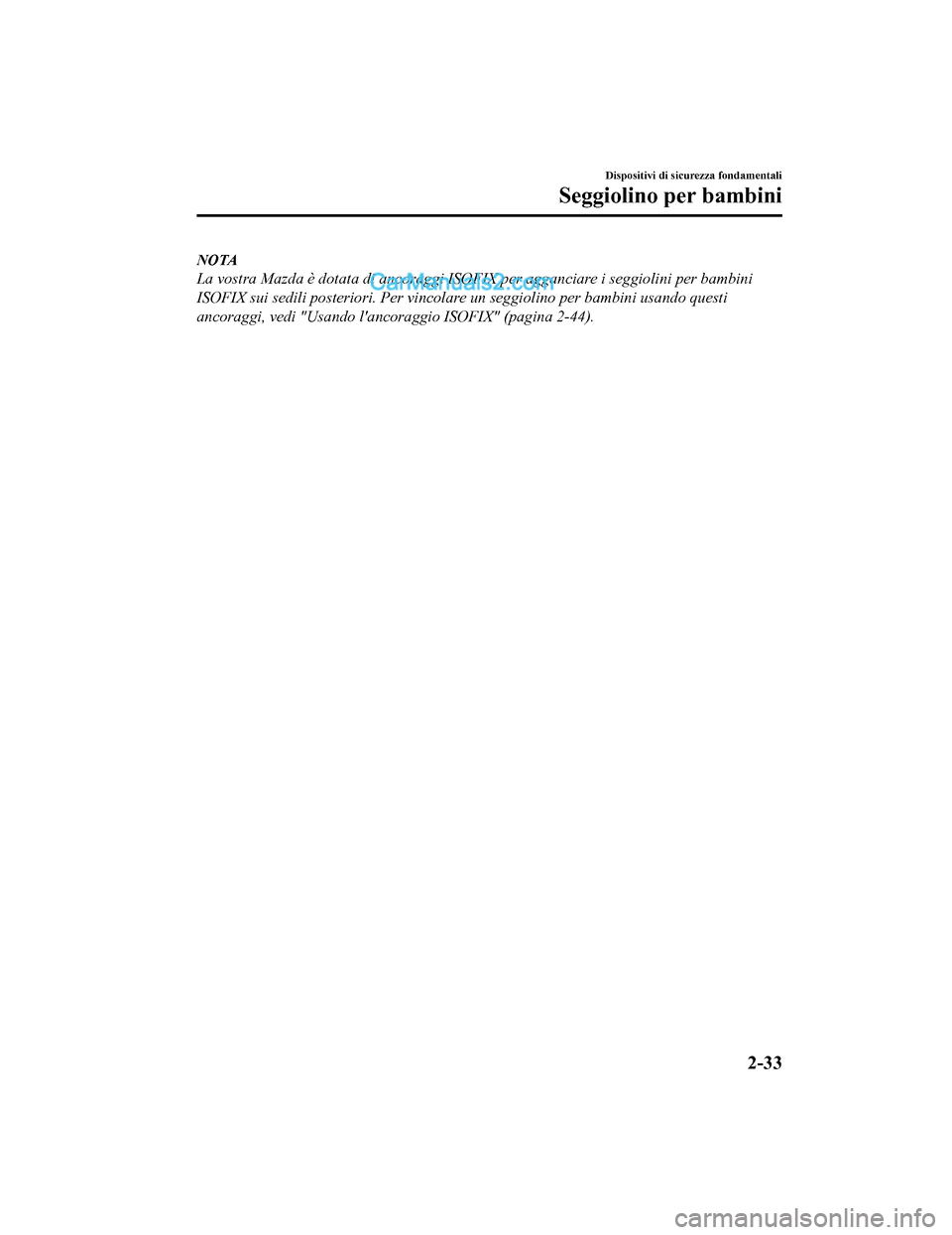

NOTA
La vostra Mazda è dotata di ancoraggi ISOFIX per agganciare i seggiolini per bambini
ISOFIX sui sedili posteriori. Per vincolare un seggiolino per bambini usando questi
ancoraggi, vedi "Usando l'ancoraggio ISOFIX" (pagina 2-44).
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-33
2017-7-17 13:21:27Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

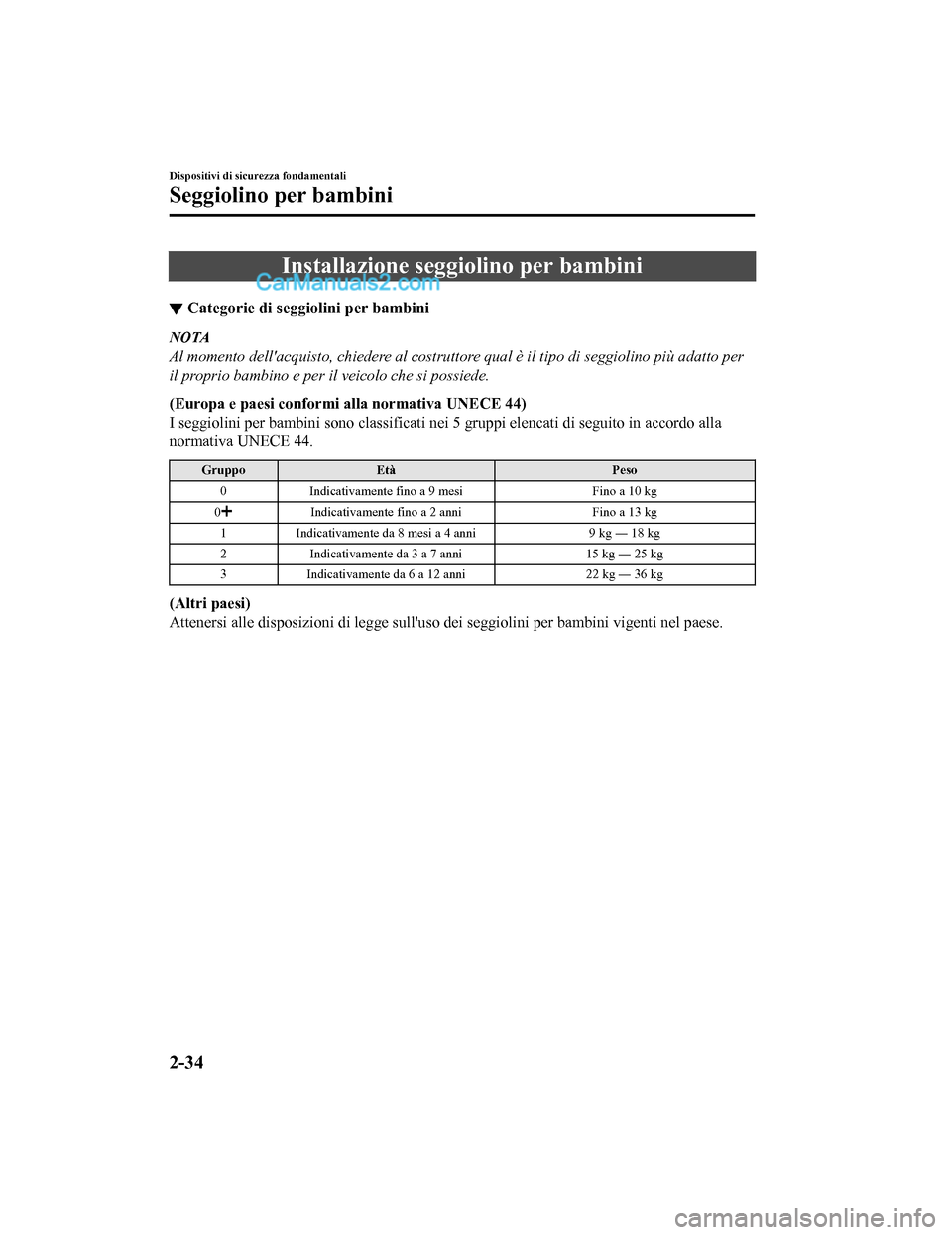

Installazione seggiolino per bambini
▼Categorie di seggiolini per bambini
NOTA
Al momento dell'acquisto, chiedere al costruttor
e qual è il tipo di seggiolino più adatto per
il proprio bambino e per il veicolo che si possiede.
(Europa e paesi conformi alla normativa UNECE 44)
I seggiolini per bambin i sono classificati nei 5 gruppi elencati di seguito in accordo alla
normativa UNECE 44.
Gruppo Età Peso
0 Indicativamente fino a 9 mesi Fino a 10 kg
0
Indicativamente fino a 2 anni Fino a 13 kg
1 Indicativamente da 8 mesi a 4 anni 9 kg ― 18 kg
2 Indicativamente da 3 a 7 anni 15 kg ― 25 kg
3 Indicativamente da 6 a 12 anni 22 kg ― 36 kg
(Altri paesi)
Attenersi alle disposizioni di legge sull'uso dei seggiolini per bambini vigenti nel paese.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-34
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

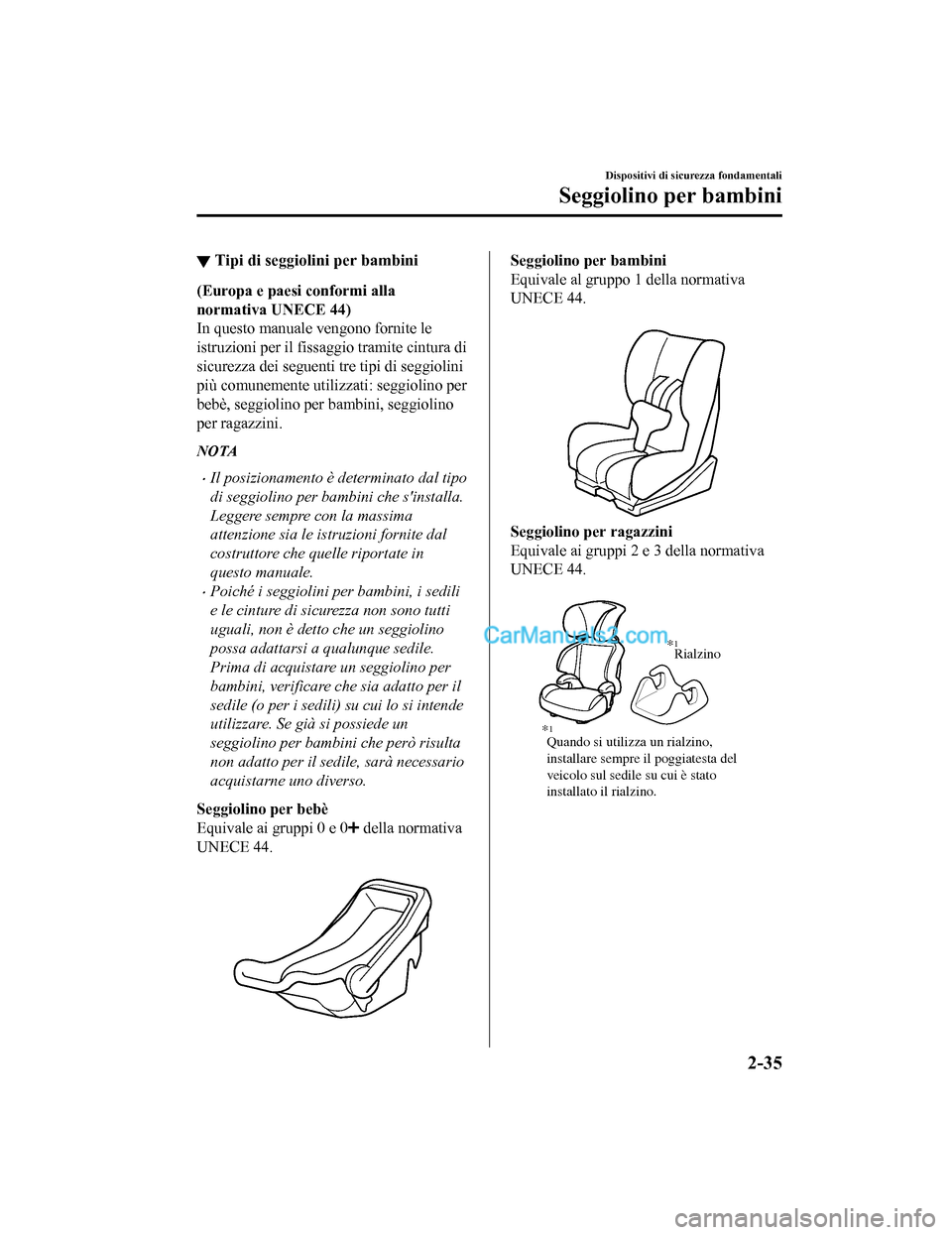

▼Tipi di seggiolini per bambini
(Europa e paesi conformi alla
normativa UNECE 44)
In questo manuale vengono fornite le
istruzioni per il fissaggio tramite cintura di
sicurezza dei seguenti tre tipi di seggiolini
più comunemente utilizzati: seggiolino per
bebè, seggiolino per bambini, seggiolino
per ragazzini.
NOTA
•Il posizionamento è determinato dal tipo
di seggiolino per bambini che s'installa.
Leggere sempre con la massima
attenzione sia le is
truzioni fornite dal
costruttore che quelle riportate in
questo manuale.
•Poiché i seggiolini per bambini, i sedili
e le cinture di sicurezza non sono tutti
uguali, non è detto che un seggiolino
possa adattarsi a qualunque sedile.
Prima di acquistare un seggiolino per
bambini, verificare che sia adatto per il
sedile (o per i sedili) su cui lo si intende
utilizzare. Se già si possiede un
seggiolino per bambini che però risulta
non adatto per il sedile, sarà necessario
acquistarne uno diverso.
Seggiolino per bebè
Equivale ai gruppi 0 e 0
della normativa
UNECE 44.

Seggiolino per bambini
Equivale al gruppo 1 della normativa
UNECE 44.

Seggiolino per ragazzini
Equivale ai gruppi 2 e 3 della normativa
UNECE 44.

Quando si utilizza un rialzino,
installare sempre il poggiatesta del
veicolo sul sedile su cui è stato
installato il rialzino. Rialzino
*
1
*1
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-35
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
