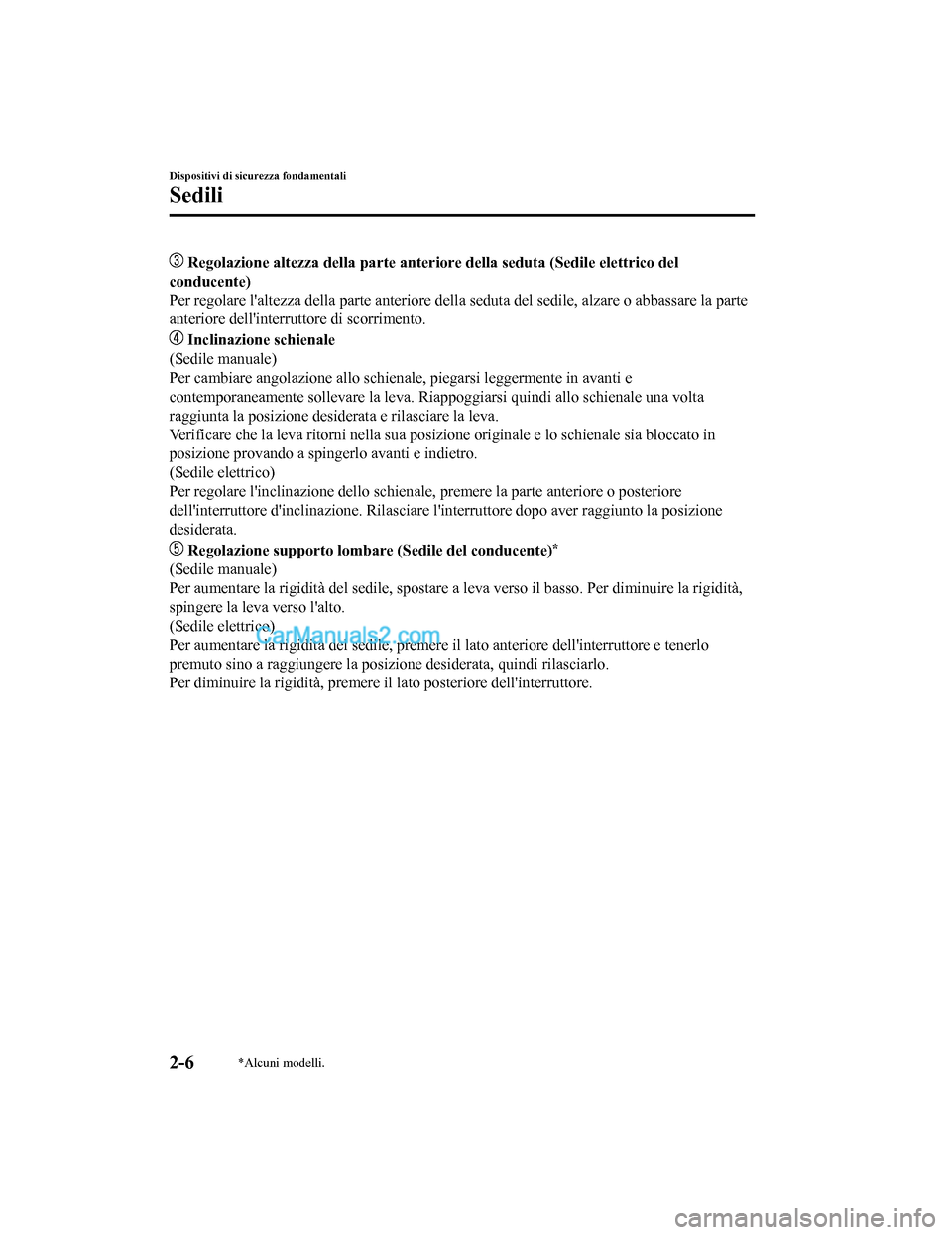

Page 31 of 845
Regolazione altezza della parte anteriore della seduta (Sedile elettrico del
conducente)
Per regolare l'altezza della parte anteriore della seduta del sedile, alzare o abbassare la parte
anteriore dell'interru ttore di scorrimento.
Inclinazione schienale
(Sedile manuale)
Per cambiare angolazione allo schienale, piegarsi leggermente in avanti e
contemporaneamente sollevare la leva. Ria ppoggiarsi quindi allo schienale una volta
raggiunta la posizione desiderata e rilasciare la leva.
Verificare che la leva ritorni nella sua posizione originale e lo schienale sia bloccato in
posizione provando a spingerlo avanti e indietro.
(Sedile elettrico)
Per regolare l'inclinazione dello schienale, premere la parte anteriore o posteriore
dell'interruttore d'inclinazione. Rilasciare l'interruttore dopo aver raggiunto la posizione
desiderata.
Regolazione supporto lombar e (Sedile del conducente)*
(Sedile manuale)
Per aumentare la rigidità del sedile, spostare a leva verso il basso. Per diminuire la rigidità,
spingere la leva verso l'alto.
(Sedile elettrico)
Per aumentare la rigidità del sedile, premer e il lato anteriore dell'interruttore e tenerlo
premuto sino a raggiungere la posizi one desiderata, quindi rilasciarlo.
Per diminuire la rigidità, premere il lato posteriore dell'interruttore.
Dispositivi di sicurezza fondamentali
Sedili
2-6*Alcuni modelli.
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

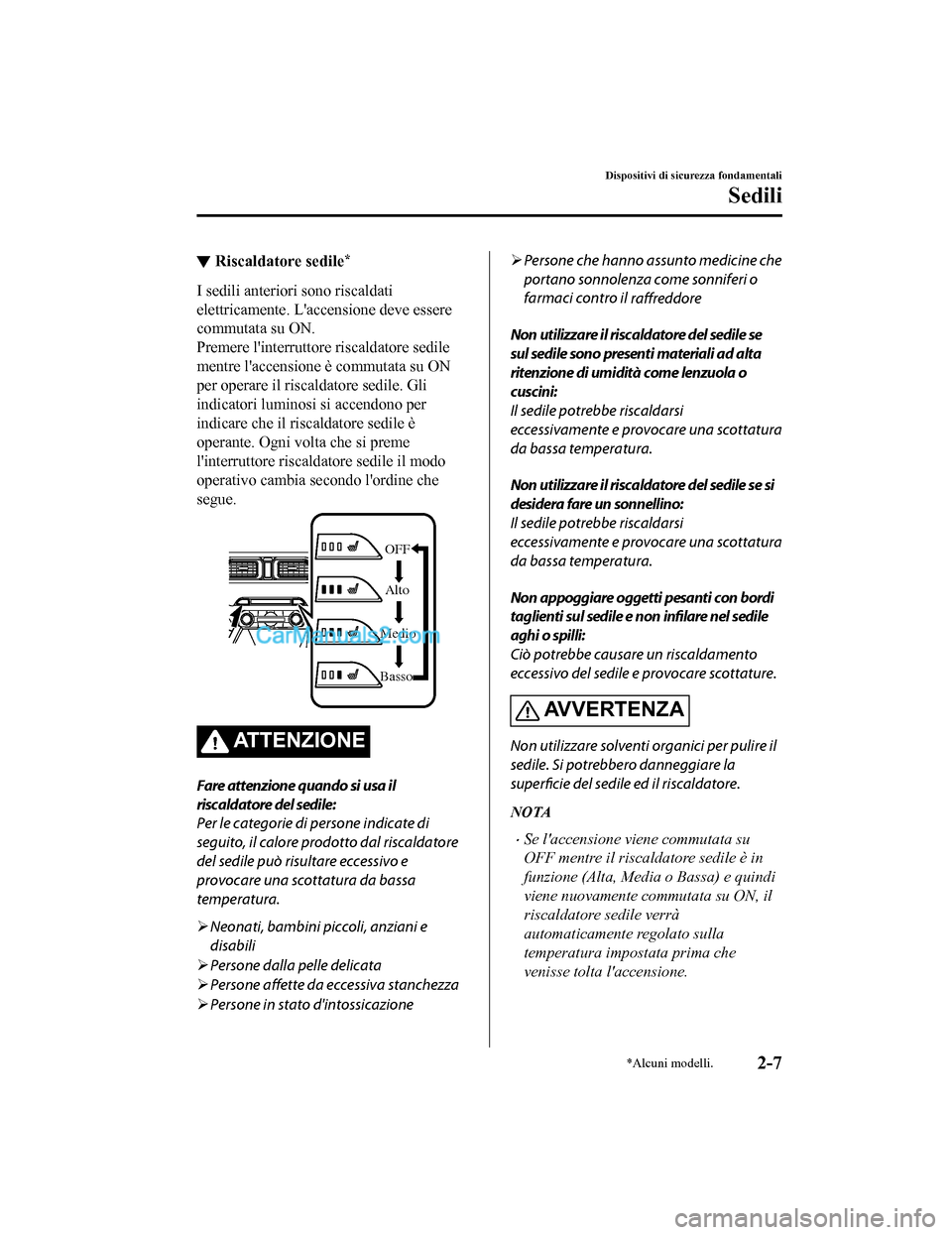

Page 32 of 845
▼Riscaldatore sedile*
I sedili anteriori sono riscaldati
elettricamente. L'accensione deve essere
commutata su ON.
Premere l'interruttore riscaldatore sedile
mentre l'accensione è commutata su ON
per operare il riscaldatore sedile. Gli
indicatori luminosi si accendono per
indicare che il riscaldatore sedile è
operante. Ogni volta che si preme
l'interruttore riscaldatore sedile il modo
operativo cambia secondo l'ordine che
segue.
OFF
Alto
Medio Basso
ATTENZIONE
Fare attenzione quando si usa il
riscaldatore del sedile:
Per le categorie di persone indicate di
seguito, il calore prodotto dal riscaldatore
del sedile può risultare eccessivo e
provocare una scottatura da bassa
temperatura.
Neonati, bambini piccoli, anziani e
disabili
Persone dalla pelle delicata
Persone affette da eccessiva stanchezza
Persone in stato d'intossicazione
Persone che hanno assunto medicine che
portano sonnolenza come sonniferi o
farmaci contro il
raffreddore
Non utilizzare il riscaldatore del sedile se
sul sedile sono presenti materiali ad alta
ritenzione di umidità come lenzuola o
cuscini:
Il sedile potrebbe riscaldarsi
eccessivamente e provocare una scottatura
da bassa temperatura.
Non utilizzare il riscaldatore del sedile se si
desidera fare un sonnellino:
Il sedile potrebbe riscaldarsi
eccessivamente e provocare una scottatura
da bassa temperatura.
Non appoggiare oggetti pesanti con bordi
taglienti sul sedile e non infilare nel sedile
aghi o spilli:
Ciò potrebbe causare un riscaldamento
eccessivo del sedile e provocare scottature.
AV V E R T E N Z A
Non utilizzare solventi organici per pulire il
sedile. Si potrebbero danneggiare la
superficie del sedile ed il riscaldatore.
NOTA
•Se l'accensione viene commutata su
OFF mentre il riscaldatore sedile è in
funzione (Alta, Media o Bassa) e quindi
viene nuovamente commutata su ON, il
riscaldatore sedile verrà
automaticamente regolato sulla
temperatura impostata prima che
venisse tolta l'accensione.
Dispositivi di sicurezza fondamentali
Sedili
*Alcuni modelli.2-7
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

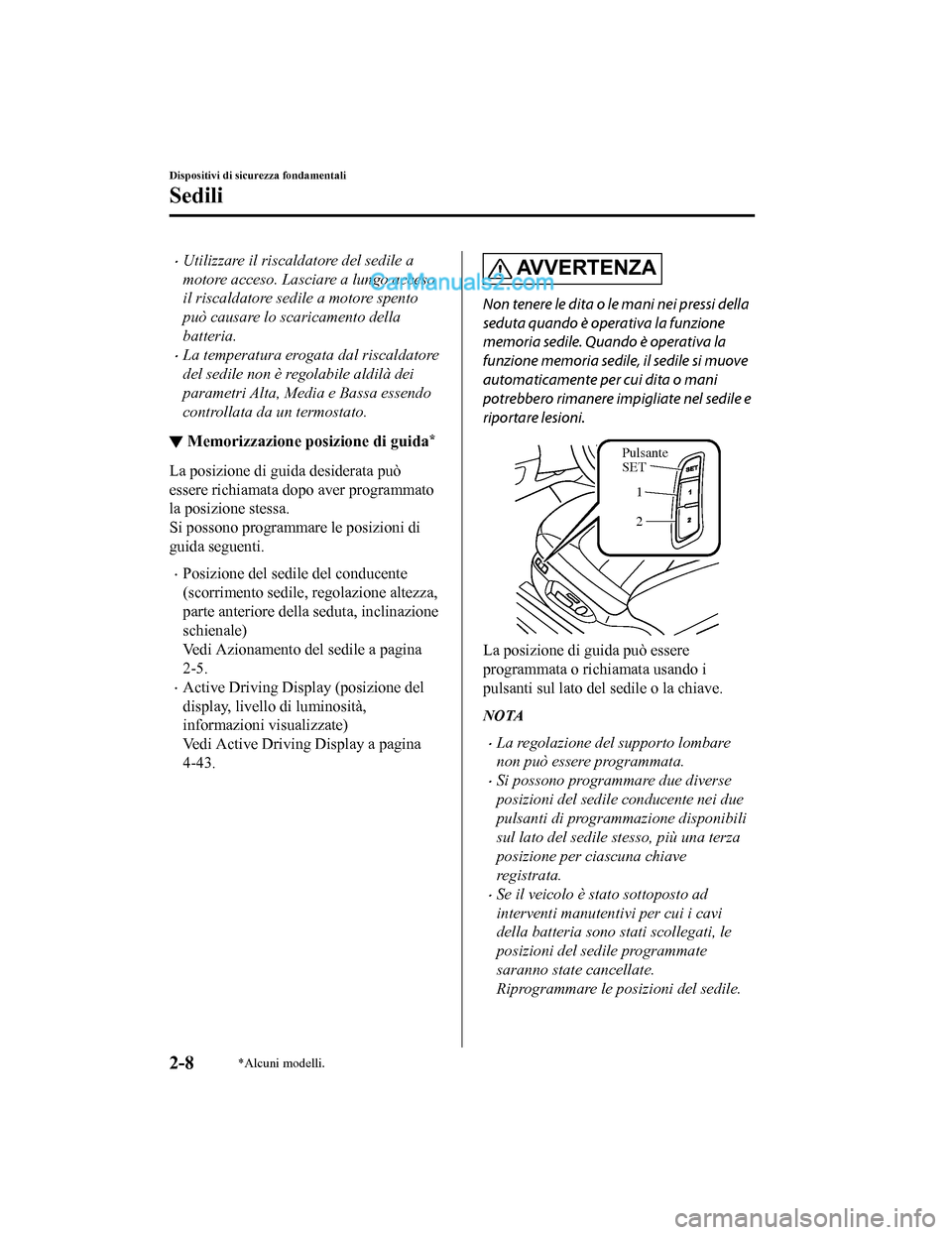

Page 33 of 845
•Utilizzare il riscaldatore del sedile a
motore acceso. Lasciare a lungo acceso
il riscaldatore sedile a motore spento
può causare lo scaricamento della
batteria.
•La temperatura erogata dal riscaldatore
del sedile non è regolabile aldilà dei
parametri Alta, Media e Bassa essendo
controllata da un termostato.
▼Memorizzazione posizione di guida*
La posizione di guida desiderata può
essere richiamata dopo aver programmato
la posizione stessa.
Si possono programmare le posizioni di
guida seguenti.
•Posizione del sedile del conducente
(scorrimento sedile,
regolazione altezza,
parte anteriore della seduta, inclinazione
schienale)
Vedi Azionamento del sedile a pagina
2-5.
•Active Driving Display (posizione del
display, livello di luminosità,
informazioni visualizzate)
Vedi Active Driving Display a pagina
4-43.
AVVERTENZA
Non tenere le dita o le mani nei pressi della
seduta quando è operativa la funzione
memoria sedile. Quando è operativa la
funzione memoria sedile, il sedile si muove
automaticamente per cui dita o mani
potrebbero rimanere impigliate nel sedile e
riportare lesioni.
Pulsante
SET
1
2
La posizione di guida può essere
programmata o richiamata usando i
pulsanti sul lato del sedile o la chiave.
NOTA
•La regolazione del supporto lombare
non può essere programmata.
•Si possono programmare due diverse
posizioni del sedile conducente nei due
pulsanti di programmazione disponibili
sul lato del sedile stesso, più una terza
posizione per ciascuna chiave
registrata.
•Se il veicolo è stato sottoposto ad
interventi manutentivi per cui i cavi
della batteria sono stati scollegati, le
posizioni del sedile programmate
saranno state cancellate.
Riprogrammare le posizioni del sedile.
Dispositivi di sicurezza fondamentali
Sedili
2-8*Alcuni modelli.
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

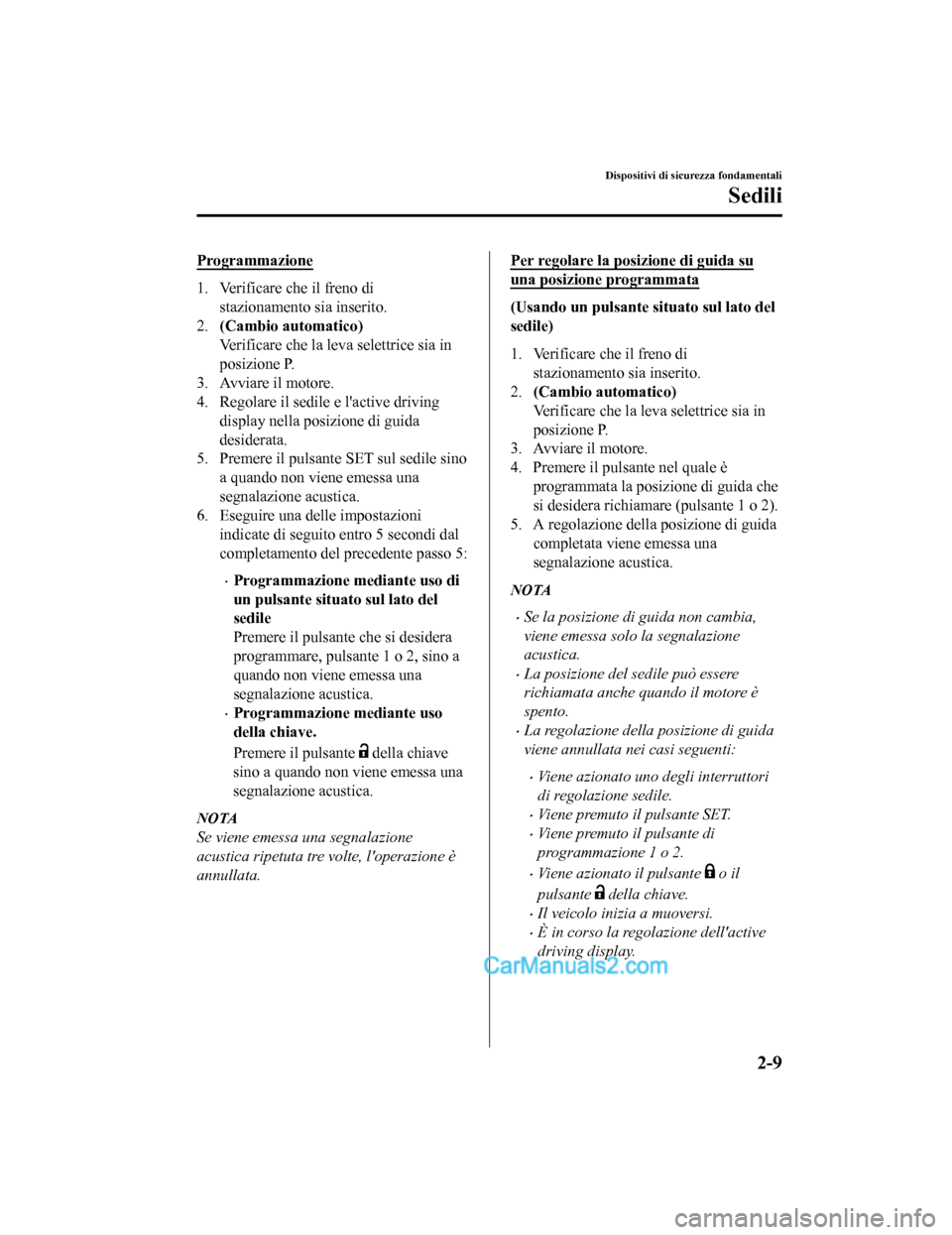

Page 34 of 845
Programmazione
1. Verificare che il freno distazionamento sia inserito.
2. (Cambio automatico)
Verificare che la leva selettrice sia in
posizione P.
3. Avviare il motore.
4. Regolare il sedile e l'active driving display nella posizione di guida
desiderata.
5. Premere il pulsante SET sul sedile sino
a quando non viene emessa una
segnalazione acustica.
6. Eseguire una delle impostazioni indicate di seguito entro 5 secondi dal
completamento del precedente passo 5:
•Programmazione mediante uso di
un pulsante situ ato sul lato del
sedile
Premere il pulsante che si desidera
programmare, pulsante 1 o 2, sino a
quando non viene emessa una
segnalazione acustica.
•Programmazione mediante uso
della chiave.
Premere il pulsante
della chiave
sino a quando non viene emessa una
segnalazione acustica.
NOTA
Se viene emessa una segnalazione
acustica ripetuta tre volte, l'operazione è
annullata.
Per regolare la posizione di guida su
una posizione programmata
(Usando un pulsante situato sul lato del
sedile)
1. Verificare che il freno di stazionamento sia inserito.
2. (Cambio automatico)
Verificare che la leva selettrice sia in
posizione P.
3. Avviare il motore.
4. Premere il pulsante nel quale è programmata la posizione di guida che
si desidera richiamare (pulsante 1 o 2).
5. A regolazione della posizione di guida completata viene emessa una
segnalazione acustica.
NOTA
•Se la posizione di guida non cambia,
viene emessa solo la segnalazione
acustica.
•La posizione del sedile può essere
richiamata anche quando il motore è
spento.
•La regolazione della posizione di guida
viene annullata nei casi seguenti:
•Viene azionato uno degli interruttori
di regolazione sedile.
•Viene premuto il pulsante SET.
•Viene premuto il pulsante di
programmazione 1 o 2.
•Viene azionato il pulsante o il
pulsante
della chiave.
•Il veicolo inizia a muoversi.
•È in corso la regolazione dell'active
driving display.
Dispositivi di sicurezza fondamentali
Sedili
2-9
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 35 of 845
(Usando una chiave programmata)
1. Sbloccare le porte premendo uninterruttore di richiesta o il pulsante
della chiave.
2. Una volta che le porte sono state
sbloccate, la regolazione posizione
sedile inizia entro 40 secondi
dall'apertura della porta del conducente
e al termine dell'operazione viene
emesso un segnale acustico.
3. Verificare che il freno di stazionamento sia inserito.
4. (Cambio automatico)
Verificare che la leva selettrice sia in
posizione P.
5. Avviare il motore.
6. La regolazione dell'active driving display ha inizio.
NOTA
•Se la posizione di guida non effettua
nessun movimento, il segnale acustico
non viene emesso.
•La regolazione della posizione di guida
viene annullata nei casi seguenti:
•Viene azionato uno degli interruttori
di regolazione sedile.
•Viene premuto il pulsante SET.
•Viene premuto il pulsante di
programmazione 1 o 2.
•Viene azionato il pulsante o il
pulsante
della chiave.
•Il veicolo inizia a muoversi.
•È in corso la regolazione dell'active
driving display.
Cancellazione posizioni di guida
programmate
(Cancellazione posizioni di guida
programmate nella chiave)
1. Commutare l'accensione su OFF.
2. Premere il pulsante SET sul lato del sedile sino a quando non viene emessa
una segnalazione acustica.
3. Una volta emessa la segnalazione
acustica, premere il pulsante
della
chiave entro 5 secondi sino a quando
non viene emessa una segnalazione
acustica.
NOTA
Se viene emessa una segnalazione
acustica ripetuta tre volte, l'operazione è
annullata.
Dispositivi di sicurezza fondamentali
Sedili
2-10
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

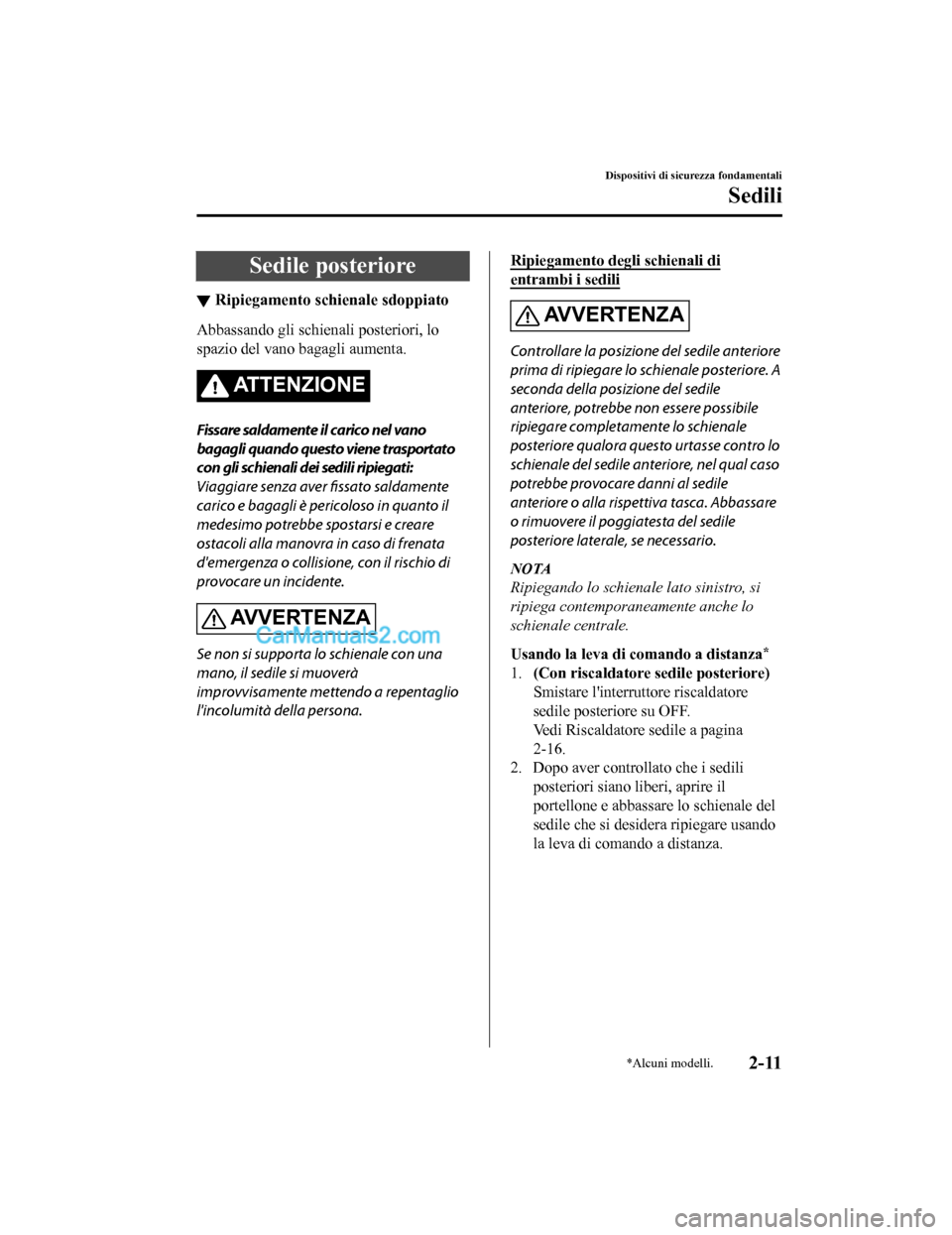

Page 36 of 845
Sedile posteriore
▼Ripiegamento schienale sdoppiato
Abbassando gli schienali posteriori, lo
spazio del vano bagagli aumenta.
ATTENZIONE
Fissare saldamente il carico nel vano
bagagli quando questo viene trasportato
con gli schienali dei sedili ripiegati:
Viaggiare senza aver fissato saldamente
carico e bagagli è pericoloso in quanto il
medesimo potrebbe spostarsi e creare
ostacoli alla manovra in caso di frenata
d'emergenza o collisione, con il rischio di
provocare un incidente.
AV V E R T E N Z A
Se non si supporta lo schienale con una
mano, il sedile si muoverà
improvvisamente mettendo a repentaglio
l'incolumità della persona.
Ripiegamento de
gli schienali di
entrambi i sedili
AV V E R T E N Z A
Controllare la posizione del sedile anteriore
prima di ripiegare lo schienale posteriore. A
seconda della posizione del sedile
anteriore, potrebbe non essere possibile
ripiegare completamente lo schienale
posteriore qualora questo urtasse contro lo
schienale del sedile anteriore, nel qual caso
potrebbe provocare danni al sedile
anteriore o alla rispettiva tasca. Abbassare
o rimuovere il poggiatesta del sedile
posteriore laterale, se necessario.
NOTA
Ripiegando lo schienale lato sinistro, si
ripiega contemporaneamente anche lo
schienale centrale.
Usando la leva di comando a distanza
*
1. (Con riscaldatore sedile posteriore)
Smistare l'interruttore riscaldatore
sedile posteriore su OFF.
Vedi Riscaldatore sedile a pagina
2-16.
2. Dopo aver controllato che i sedili
posteriori siano liberi, aprire il
portellone e abbassare lo schienale del
sedile che si desidera ripiegare usando
la leva di comando a distanza.
Dispositivi di sicurezza fondamentali
Sedili
*Alcuni modelli.2-11
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

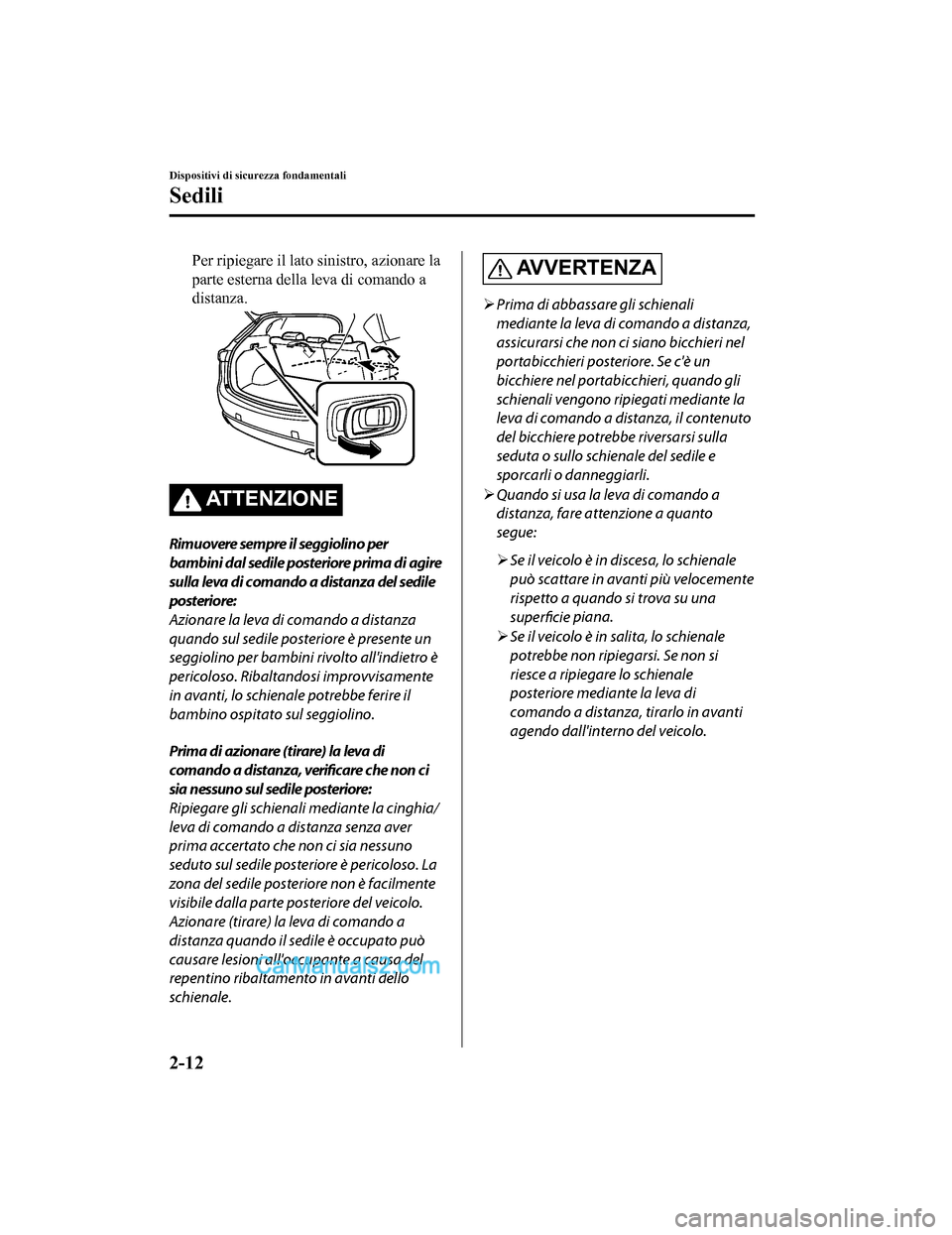

Page 37 of 845
Per ripiegare il lato sinistro, azionare la
parte esterna della leva di comando a
distanza.
AT T E N Z I O N E
Rimuovere sempre il seggiolino per
bambini dal sedile posteriore prima di agire
sulla leva di comando a distanza del sedile
posteriore:
Azionare la leva di comando a distanza
quando sul sedile posteriore è presente un
seggiolino per bambini rivolto all'indietro è
pericoloso. Ribaltandosi improvvisamente
in avanti, lo schienale potrebbe ferire il
bambino ospitato sul seggiolino.
Prima di azionare (tirare) la leva di
comando a distanza, verificare che non ci
sia nessuno sul sedile posteriore:
Ripiegare gli schienali mediante la cinghia/
leva di comando a distanza senza aver
prima accertato che non ci sia nessuno
seduto sul sedile posteriore è pericoloso. La
zona del sedile posteriore non è facilmente
visibile dalla parte posteriore del veicolo.
Azionare (tirare) la leva di comando a
distanza quando il sedile è occupato può
causare lesioni all'occupante a causa del
repentino ribaltamento in avanti dello
schienale.
AVVERTENZA
Prima di abbassare gli schienali
mediante la leva di comando a distanza,
assicurarsi che non ci siano bicchieri nel
portabicchieri posteriore. Se c'è un
bicchiere nel portabi cchieri, quando gli
schienali vengono ripiegati mediante la
leva di comando a distanza, il contenuto
del bicchiere potrebbe riversarsi sulla
seduta o sullo schienale del sedile e
sporcarli o danneggiarli.
Quando si usa la leva di comando a
distanza, fare attenzione a quanto
segue:
Se il veicolo è in discesa, lo schienale
può scattare in avanti più velocemente
rispetto a quando si trova su una
superficie piana.
Se il veicolo è in salita, lo schienale
potrebbe non ripiegarsi. Se non si
riesce a ripiegare lo schienale
posteriore mediante la leva di
comando a distanza, tirarlo in avanti
agendo dall'interno del veicolo.
Dispositivi di sicurezza fondamentali
Sedili
2-12
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 38 of 845

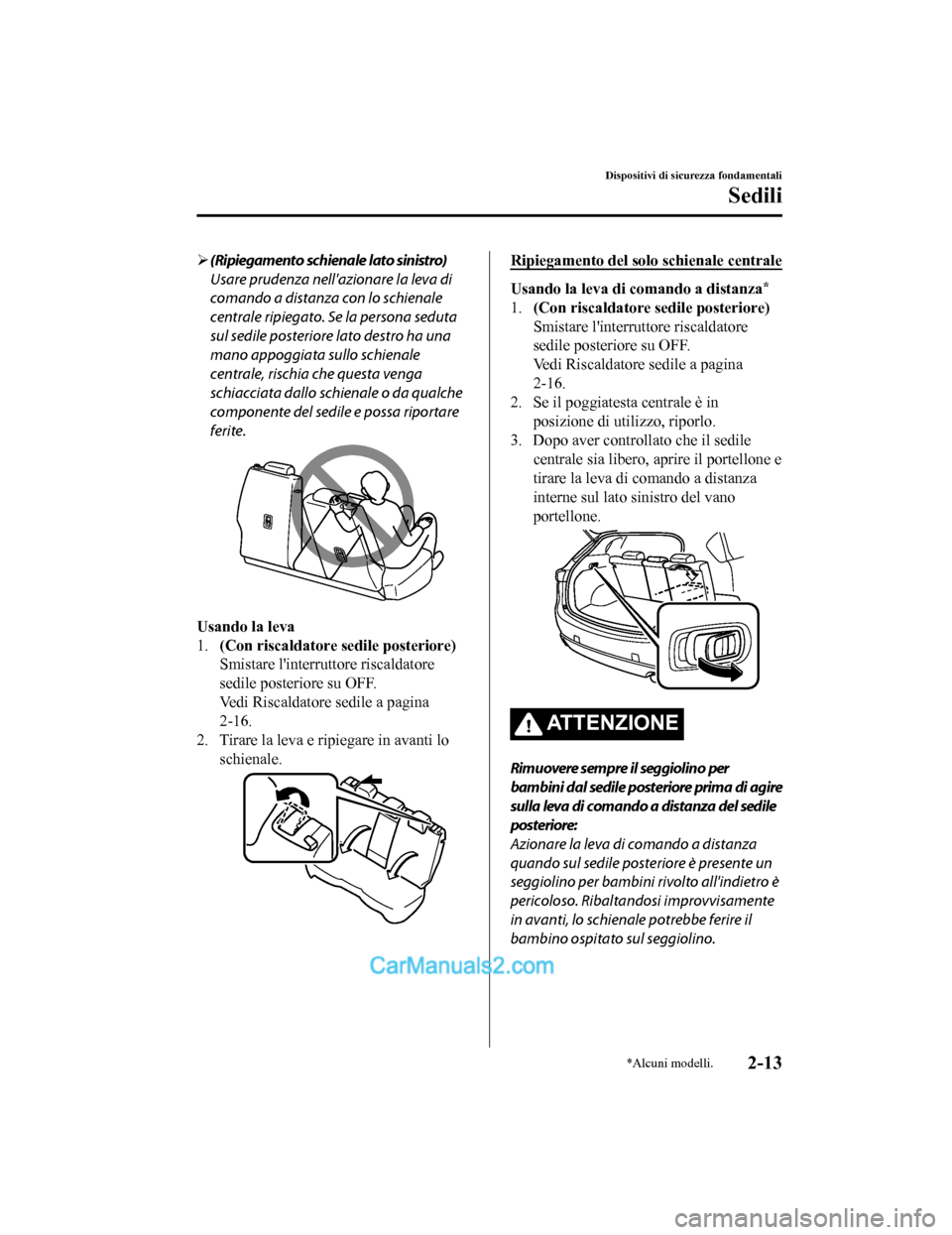

(Ripiegamento schienale lato sinistro)
Usare prudenza nell'azionare la leva di
comando a distanza con lo schienale
centrale ripiegato. Se la persona seduta
sul sedile posteriore lato destro ha una
mano appoggiata sullo schienale
centrale, rischia che questa venga
schiacciata dallo schienale o da qualche
componente del sedile e possa riportare
ferite.
Usando la leva
1. (Con riscaldatore sedile posteriore)
Smistare l'interruttore riscaldatore
sedile posteriore su OFF.
Vedi Riscaldatore sedile a pagina
2-16.
2. Tirare la leva e ripiegare in avanti lo
schienale.
Ripiegamento del solo schienale centrale
Usando la leva di comando a distanza*
1.(Con riscaldatore sedile posteriore)
Smistare l'interruttore riscaldatore
sedile posteriore su OFF.
Vedi Riscaldatore sedile a pagina
2-16.
2. Se il poggiatesta centrale è in posizione di utilizzo, riporlo.
3. Dopo aver controllato che il sedile
centrale sia libero, aprire il portellone e
tirare la leva di comando a distanza
interne sul lato sinistro del vano
portellone.
AT T E N Z I O N E
Rimuovere sempre il seggiolino per
bambini dal sedile posteriore prima di agire
sulla leva di comando a distanza del sedile
posteriore:
Azionare la leva di comando a distanza
quando sul sedile posteriore è presente un
seggiolino per bambini rivolto all'indietro è
pericoloso. Ribaltandosi improvvisamente
in avanti, lo schienale potrebbe ferire il
bambino ospitato sul seggiolino.
Dispositivi di sicurezza fondamentali
Sedili
*Alcuni modelli.2-13
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 39 of 845

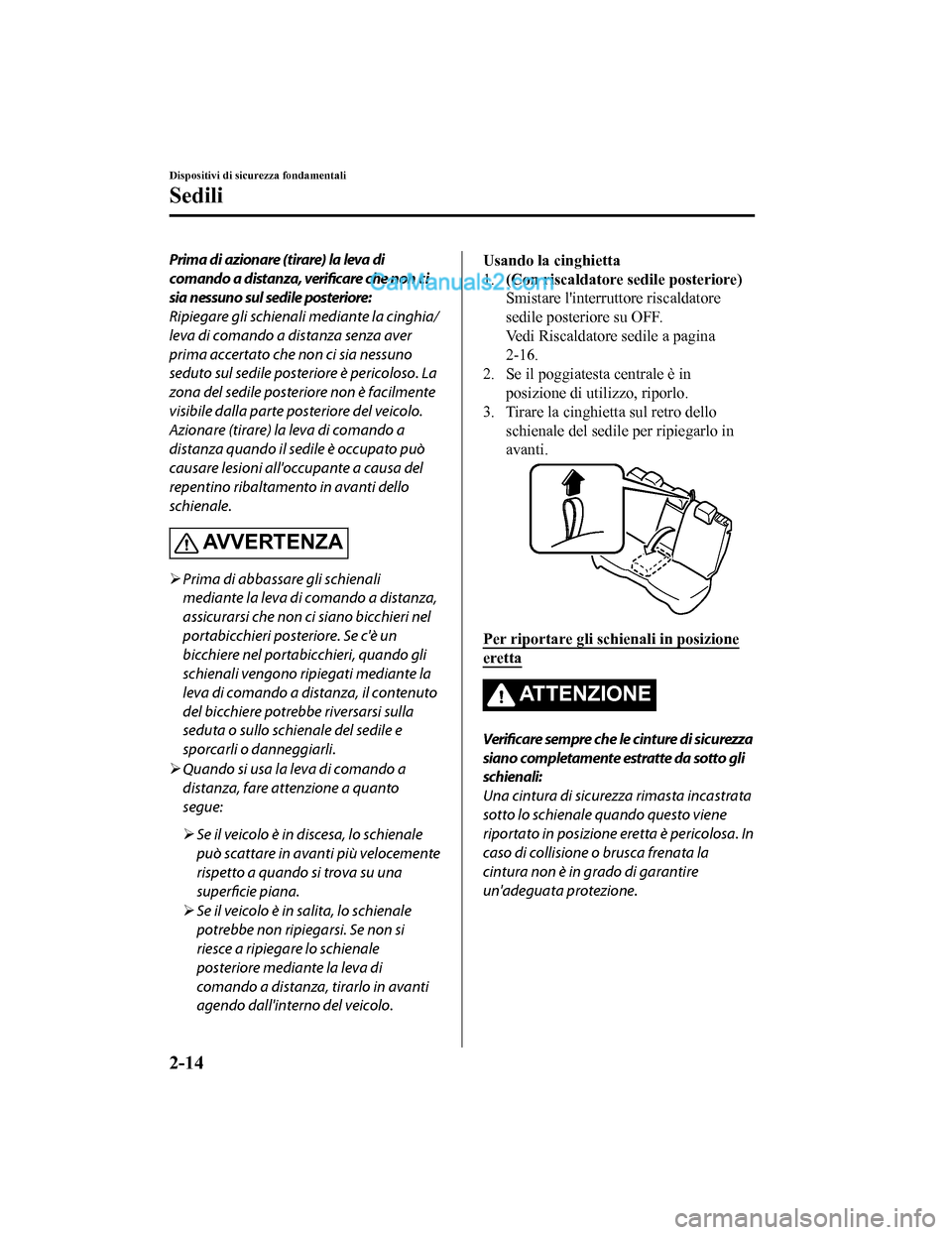

Prima di azionare (tirare) la leva di
comando a distanza, verificare che non ci
sia nessuno sul sedile posteriore:
Ripiegare gli schienali mediante la cinghia/
leva di comando a distanza senza aver
prima accertato che non ci sia nessuno
seduto sul sedile posteriore è pericoloso. La
zona del sedile posteriore non è facilmente
visibile dalla parte posteriore del veicolo.
Azionare (tirare) la leva di comando a
distanza quando il sedile è occupato può
causare lesioni all'occupante a causa del
repentino ribaltamento in avanti dello
schienale.
AVVERTENZA
Prima di abbassare gli schienali
mediante la leva di comando a distanza,
assicurarsi che non ci siano bicchieri nel
portabicchieri posteriore. Se c'è un
bicchiere nel portabicchieri, quando gli
schienali vengono ripiegati mediante la
leva di comando a distanza, il contenuto
del bicchiere potrebbe riversarsi sulla
seduta o sullo schienale del sedile e
sporcarli o danneggiarli.
Quando si usa la leva di comando a
distanza, fare attenzione a quanto
segue:
Se il veicolo è in discesa, lo schienale
può scattare in avanti più velocemente
rispetto a quando si trova su una
superficie piana.
Se il veicolo è in salita, lo schienale
potrebbe non ripiegarsi. Se non si
riesce a ripiegare lo schienale
posteriore mediante la leva di
comando a distanza, tirarlo in avanti
agendo dall'interno del veicolo.
Usando la cinghietta
1. (Con riscaldatore sedile posteriore)
Smistare l'interruttore riscaldatore
sedile posteriore su OFF.
Vedi Riscaldatore sedile a pagina
2-16.
2. Se il poggiatesta centrale è in posizione di utilizzo, riporlo.
3. Tirare la cinghietta sul retro dello
schienale del sedile per ripiegarlo in
avanti.
Per riportare gli schienali in posizione
eretta
ATTENZIONE
Verificare sempre che le cinture di sicurezza
siano completamente estratte da sotto gli
schienali:
Una cintura di sicurezza rimasta incastrata
sotto lo schienale quando questo viene
riportato in posizione eretta è pericolosa. In
caso di collisione o brusca frenata la
cintura non è in grado di garantire
un'adeguata protezione.
Dispositivi di sicurezza fondamentali
Sedili
2-14
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 40 of 845

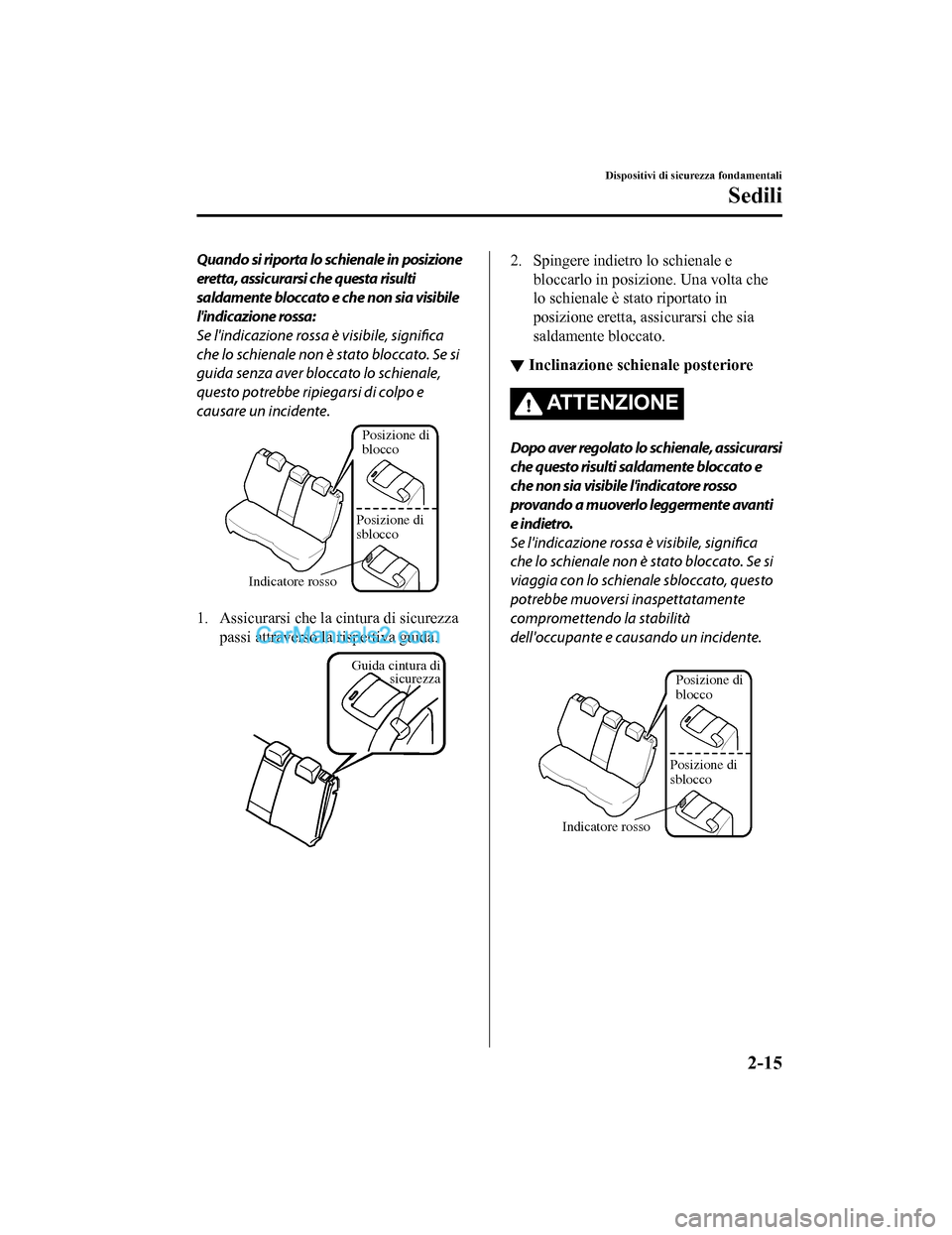

Quando si riporta lo schienale in posizione
eretta, assicurarsi che questa risulti
saldamente bloccato e che non sia visibile
l'indicazione rossa:
Se l'indicazione rossa è visibile, significa
che lo schienale non è stato bloccato. Se si
guida senza aver bloccato lo schienale,
questo potrebbe ripiegarsi di colpo e
causare un incidente.
Posizione di
blocco
Posizione di
sblocco
Indicatore rosso
1. Assicurarsi che la cintura di sicurezza passi attraverso la rispettiva guida.
Guida cintura di sicurezza
2. Spingere indietro lo schienale e
bloccarlo in posizione. Una volta che
lo schienale è stato riportato in
posizione eretta, assicurarsi che sia
saldamente bloccato.
▼Inclinazione schienale posteriore
AT T E N Z I O N E
Dopo aver regolato lo schienale, assicurarsi
che questo risulti saldamente bloccato e
che non sia visibile l'indicatore rosso
provando a muoverlo leggermente avanti
e indietro.
Se l'indicazione rossa è visibile, significa
che lo schienale non è stato bloccato. Se si
viaggia con lo schienale sbloccato, questo
potrebbe muoversi inaspettatamente
compromettendo la stabilità
dell'occupante e causando un incidente.
Posizione di
blocco
Posizione di
sblocco
Indicatore rosso
Dispositivi di sicurezza fondamentali
Sedili
2-15
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
