MAZDA MODEL CX-5 2017 Manualul de utilizare (in Romanian)

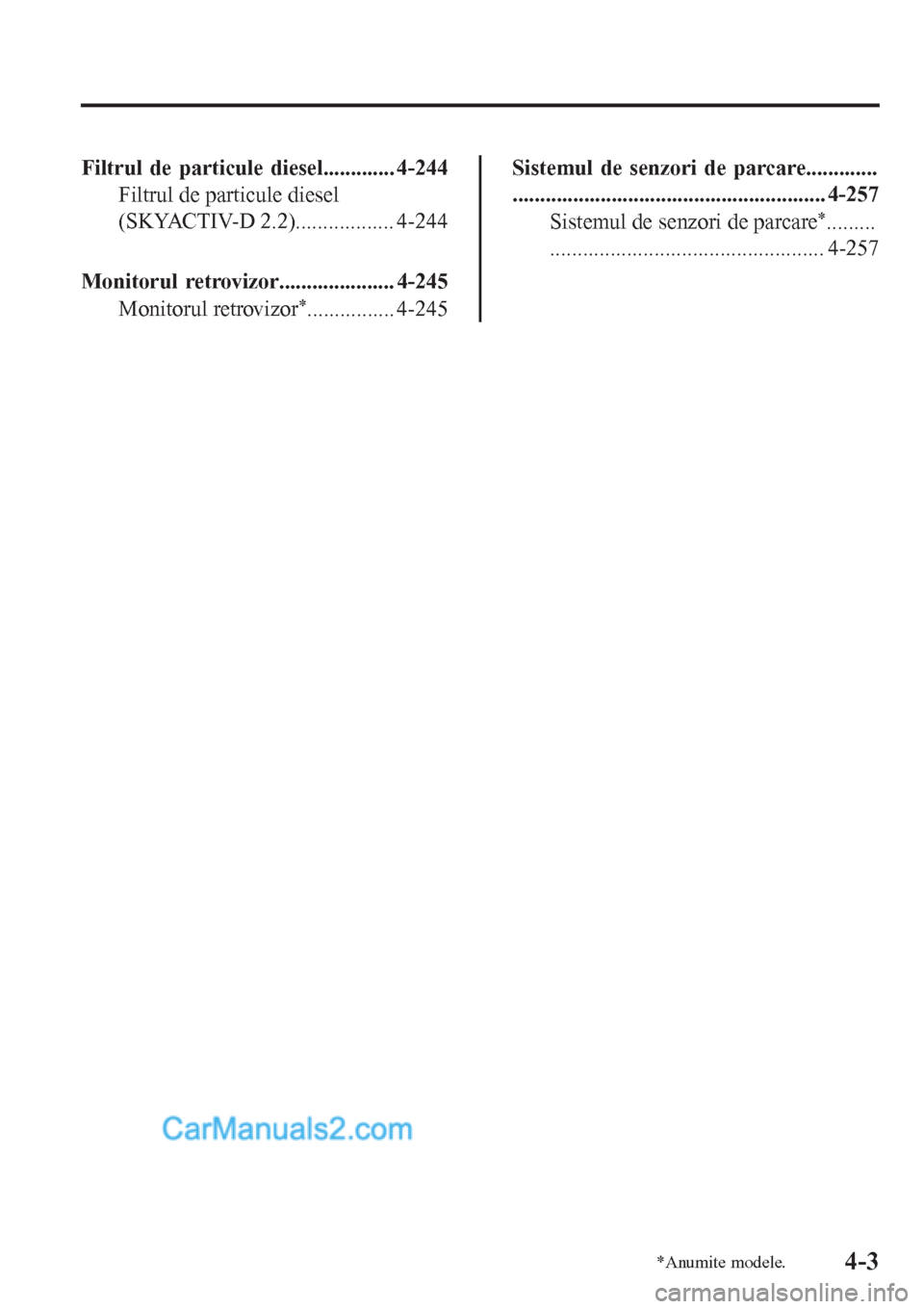

Filtrul de particule diesel............. 4-244
Filtrul de particule diesel
(SKYACTIV-D 2.2).................. 4-244
Monitorul retrovizor..................... 4-245
Monitorul retrovizor
*................ 4-245
Sistemul de senzori de parcare.............
......................................................... 4-257
Sistemul de senzori de parcare
*.........
.................................................. 4-257
*Anumite modele.4-3

Cheia de contact
▼Pozi▼iile butonului de pornire
Sistemul operează numai atunci când cheia
este în raza de acţiune.
De fiecare dată când butonul de pornire
este apăsat, poziţiile contactului se
modifică: oprit, ACC sau ON (pornit).
Dacă apăsaţi din nou pe butonul de pornire
din poziţia ON, motorul se va opri.
Indicator luminos
Buton de pornire
NOTĂ
•Motorul pornește prin apăsarea
butonului de pornire concomitent cu
apăsarea pedalei de ambreiaj
(transmisie manuală) sau a pedalei de
frână (transmisie automată). Pentru a
trece în poziţia de contact, apăsaţi pe
butonul de pornire fără a apăsa pedala.
•Nu lăsaţi contactul în poziţia ON atunci
când motorul nu este pornit. Acest lucru
ar putea duce la descărcarea bateriei. În
cazul în care contactul este lăsat în
poziţia ACC (pentru transmisia
automată, maneta selectorului este în
poziţia P și contactul este în poziţia
ACC), contactul trece automat în poziţia
oprit după aproximativ 25 de minute.
Oprit
Alimentarea cu energie a dispozitivelor
electrice se oprește și indicatorul luminos
al butonului de pornire (galben) se stinge
de asemenea.
În această poziţie, volanul este blocat.
AVERTISMENT
Înainte de a părăsi scaunul șoferului,
puneţi întotdeauna contactul în poziţia
oprit, trageţi frâna de parcare și
asiguraţi-vă că maneta schimbătorului
este în poziţia P (transmisie automată), în
prima treaptă sau în poziţia R (transmisie
manuală):
Este periculos să părăsiţi scaunul șoferului
fără să puneţi contactul în poziţia oprit, să
trageţi frâna de parcare și să vă asiguraţi
că maneta selectorului este în poziţia P
(transmisie automată), în prima treaptă
sau în poziţia R (transmisie manuală).
Vehiculul se poate mișca ceea ce poate
duce la un accident.
În plus, dacă doriţi să părăsiţi vehiculul,
chiar și pentru o scurtă perioadă de timp,
este important să puneţi contactul în
poziţia oprit deoarece dacă îl lăsaţi în altă
poziţie, unele din sistemele de securitate
ale vehiculului vor fi dezactivate și bateria
se va consuma.
NOTĂ
(Volan blocat)
Dacă indicatorul luminos (verde) al
butonului de pornire luminează scurt și se
aude un semnal sonor, aceasta înseamnă
că volanul nu este deblocat. Pentru a
debloca volanul, apăsaţi pe butonul de
pornire în timp ce mișcaţi volanul la
stânga și la dreapta.
În timp ce conduceţi
Pornirea/oprirea motorului
4-4

ACC (accesoriu)
Unele accesorii electrice vor funcţiona, iar
indicatorul luminos (galben) este aprins.
În această poziţie, volanul este deblocat.
NOTĂ
Sistemul de acces fără cheie nu
funcţionează în timp ce butonul de pornire
este în poziţia ACC și ușile nu se vor
încuia/descuia chiar dacă au fost încuiate
manual.
PORNIT
Aceasta este poziţia normală de
funcţionare după pornirea motorului.
Indicatorul luminos (galben) se stinge.
(Indicatorul luminos (galben) se aprinde
atunci când contactul este trecut în poziţia
ON (pornit) și motorul nu funcţionează.)
Unele indicatoare luminoase/lămpi de
avertizare ar trebui să fie verificate înainte
de pornirea motorului (pagina 4-46).
NOTĂ
(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
La apăsarea butonului de pornire în
poziţia ON, se poate auzi sunetul
motorului pompei de combustibil situată
lângă rezervorul de combustibil. Acest
lucru nu indică o defecţiune.
Pornirea motorului
AVERTISMENT
Undele radio emise de cheie pot interfera
cu diverse aparate medicale, cum ar fi
stimulatoarele de ritm cardiac:
Înainte de a utiliza cheia în apropierea
persoanelor care folosesc echipamente
medicale, consultaţi producătorul
echipamentului medical sau medicul de
familie cu privire la modul în care undele
radio pot afecta echipamentul.
NOTĂ
•Cheia trebuie să fie în vehicul pentru că
aceasta conţine un cip de imobilizare
care trebuie să comunice cu comenzile
motorului, pe rază scurtă.
•Motorul poate fi pornit atunci când
butonul de pornire este apăsat din oprit,
ACC sau ON (pornit).
•Funcţiile sistemului butonului de
pornire (funcţii care pot porni motorul
prin simplul fapt că aveţi cheia la
dumneavoastră) pot fi dezactivate
pentru a preveni orice efect negativ
asupra unui utilizator care folosește un
stimulator cardiac sau alt dispozitiv
medical. Dacă sistemul este dezactivat,
nu veţi putea porni motorul atunci când
cheia este la dumneavoastră. Pentru
detalii, consultaţi un service autorizat,
recomandarea noastră fiind un
reprezentant autorizat Mazda. Dacă
funcţiile sistemului butonului de pornire
au fost dezactivate, puteţi porni motorul
respectând procedura indicată pentru
situaţia în care cheia bateriei s-a
descărcat.
În timp ce conduceţi
Pornirea/oprirea motorului
4-5

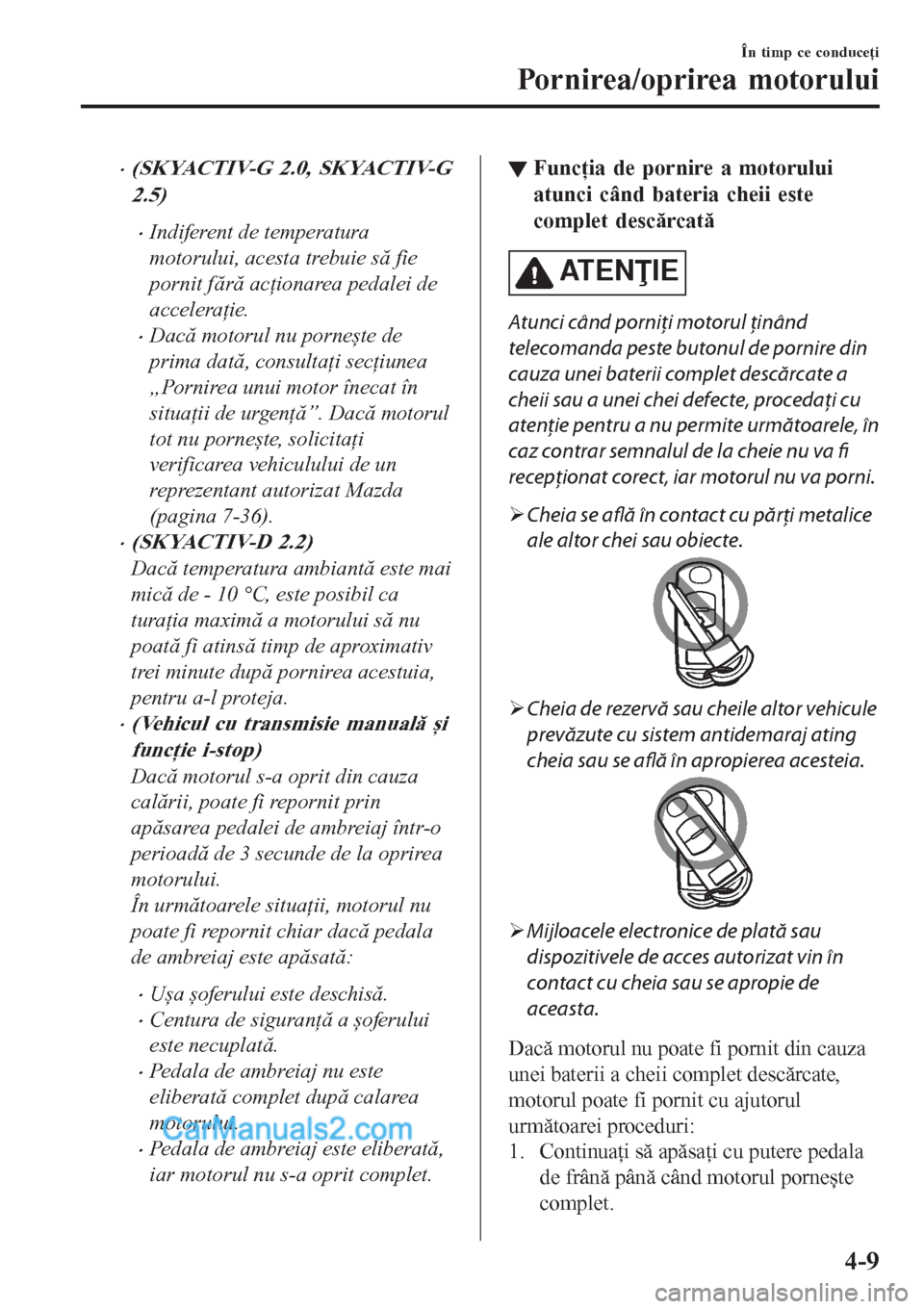

Consultaţi secţiunea „Funcţia de
pornire a motorului atunci când bateria
cheii este complet descărcată” de la
pagina 4-9.
•După pornirea unui motor rece, turaţia
motorului crește și din compartimentul
motorului se aude un sunet asemănător
unui scâncet.
Aceasta se datorează purificării
îmbunătăţite a gazelor de eșapament și
nu indică defectarea unor piese.
1. Asiguraţi-vă că aveţi la dumneavoastră
cheia.
2. Pasagerii trebuie să își fixeze centurile
de siguranţă.
3. Asiguraţi-vă că frâna de parcare este
acţionată.
4. Continuaţi să apăsaţi cu putere pedala
de frână până când motorul pornește
complet.
5.(Transmisie manuală)
Continuaţi să apăsaţi cu putere pedala
de ambreiaj până când motorul
pornește complet.
(Transmisie automată)
Mutaţi maneta schimbătorului de
viteze în poziţia P (parcare). Dacă
trebuie să reporniţi motorul în timp ce
vehiculul se deplasează, mutaţi
schimbătorul în punctul neutru (N).
NOTĂ
•(Transmisie manuală)
Demarorul nu funcţionează dacă
pedala de ambreiaj nu este apăsată
suficient.
•(Transmisie automată)
Demarorul nu funcţionează dacă
maneta selectorului nu este în
poziţia P sau N și pedala de frână nu
este apăsată suficient.
6. Verificaţi dacă indicatorul luminos
KEY (verde) (dacă există) din bord și
indicatorul luminos al butonului de
pornire (verde) sunt aprinse.
Indicator luminos
Buton de pornire
NOTĂ
•Dacă indicatorul luminos (verde) al
butonului de pornire luminează
scurt, asiguraţi-vă că aveţi cheia la
dumneavoastră (pentru vehiculele cu
bord de tip A (pagina 4-46),
mesajele sunt afișate în bord).
•Dacă indicatorul luminos (verde) al
butonului de pornire luminează scurt
și aveţi cheia la dumneavoastră,
atingeţi cheia de butonul de pornire
și porniţi motorul (pentru vehiculele
cu bord de tip A (pagina 4-46),
mesajele sunt afișate în bord).
Consultaţi secţiunea „Funcţia de
pornire a motorului atunci când
bateria cheii este complet
descărcată” de la pagina 4-9.
În timp ce conduceţi
Pornirea/oprirea motorului
4-6

AT E N
IE
Dacă lampa de avertizare KEY (roșie) se
aprinde sau indicatorul luminos al
butonului de pornire (galben)
luminează scurt, aceasta poate indica o
problemă a sistemului de pornire a
motorului. Aceasta poate să împiedice
pornirea motorului sau trecerea
contactului în poziţia ACC sau pornit
(pentru vehiculele cu bord de tip A
(pagina 4-46), mesajele sunt afișate în
bord). Consultaţi de urgenţă un service
autorizat, recomandarea noastră fiind
un reprezentant autorizat Mazda.
NOTĂ
•În următoarele condiţii, lampa de
avertizare KEY (cheie) (roșie)
luminează scurt în timp ce este
apăsat butonul de pornire. Astfel
șoferul este informat că butonul de
pornire nu va trece în poziţia ACC,
chiar dacă este apăsat din poziţia
oprit (pentru vehiculele cu bord de
tip A (pagina 4-46), mesajele sunt
afișate în bord).
•Bateria cheii este complet
descărcată.
•Cheia se află în afara razei de
acţiune.
•Cheia este într-o zonă în care
sistemul detectează greu semnalul
(pagina 3-7).
•O cheie similară a unui alt
producător se află în raza de
acţiune a sistemului.
•(Metoda de pornire forţată a
motorului)
Dacă lampa de avertizare KEY
(cheie) (roșie) se aprinde sau
indicatorul luminos al butonului de
pornire (galben) luminează scurt,
aceasta ar putea să indice că este
posibil ca motorul să nu poată fi
pornit folosind metoda uzuală
(pentru vehiculele cu bord de tip A
(pagina 4-46), mesajele sunt
afișate în bord). Consultaţi de
urgenţă un service autorizat,
recomandarea noastră fiind un
reprezentant autorizat Mazda. Dacă
acest lucru se întâmplă, motorul
poate fi pornit forţat. Apăsaţi și
ţineţi apăsat butonul de pornire
până când motorul pornește. Sunt
necesare alte proceduri pentru
pornirea motorului, precum luarea
cheii în cabină și apăsarea pedalei
de ambreiaj (transmisie manuală)
sau a pedalei de frână (transmisie
automată).
•Atunci când motorul este pornit
forţat, lampa de avertizare KEY
(roșie) (dacă există) rămâne aprinsă
și indicatorul luminos al butonului
de pornire (galben) luminează în
continuare scurt.
•(Transmisie automată)
Atunci când maneta selectorului este
în poziţia neutră (N), indicatorul
luminos KEY (cheie) (verde) (dacă
există) și indicatorul luminos al
butonului de pornire (verde) nu se
aprind.
În timp ce conduceţi
Pornirea/oprirea motorului
4-7

7. Apăsaţi pe butonul de pornire după ce
atât indicatorul luminos KEY (verde)
(dacă există) din bord, cât și
indicatorul luminos al butonului de
pornire (verde) se aprind.
NOTĂ
•După pornirea motorului,
indicatorul luminos al butonului de
pornire (galben) se stinge și
contactul trece în poziţia ON
(pornit).
•(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
După apăsarea butonului de pornire
și înainte de pornirea motorului, se
poate auzi un zgomot de la motorul
pompei de combustibil de lângă
rezervor, totuși, acest lucru nu indică
o defecţiune.
•(SKYACTIV-D 2.2)
•Demarorul nu se rotește până
când indicatorul luminos pentru
bujii incandescente nu se stinge.
•În cazul în care contactul este
lăsat în poziţia ON (pornit) pentru
o lungă perioadă de timp fără ca
motorul să funcţioneze după ce
bujiile incandescente s-au încălzit,
este posibil ca acestea să se
încălzească din nou ceea ce va
aprinde indicatorul luminos
pentru bujii incandescente.
•La pornirea motorului, nu
eliberaţi pedala de ambreiaj
(transmisie manuală) sau pedala
de frână (transmisie automată)
până când indicatorul luminos
pentru bujii incandescente din
bord nu se stinge și motorul nu
pornește, după apăsarea butonului
de pornire.
•Dacă pedala de ambreiaj
(transmisie manuală) sau pedala
de frână (transmisie automată)
este eliberată înainte de pornirea
motorului, apăsaţi din nou pedala
de ambreiaj (transmisie manuală)
sau pedala de frână (transmisie
automată) și butonul de pornire
pentru a porni motorul.
8. După pornirea motorului, lăsaţi-l să
funcţioneze la ralanti timp de zece
secunde (interzis în Germania).
NOTĂ
•(Germania)
Conduceţi imediat după pornirea
motorului. Totuși, nu turaţi excesiv
motorul înainte ca acesta să atingă
temperatura de funcţionare.
În timp ce conduceţi
Pornirea/oprirea motorului
4-8

•(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
•Indiferent de temperatura
motorului, acesta trebuie să fie
pornit fără acţionarea pedalei de
acceleraţie.
•Dacă motorul nu pornește de
prima dată, consultaţi secţiunea
„Pornirea unui motor înecat în
situaţii de urgenţă”. Dacă motorul
tot nu pornește, solicitaţi
verificarea vehiculului de un
reprezentant autorizat Mazda
(pagina 7-36).
•(SKYACTIV-D 2.2)
Dacă temperatura ambiantă este mai
mică de - 10 °C, este posibil ca
turaţia maximă a motorului să nu
poată fi atinsă timp de aproximativ
trei minute după pornirea acestuia,
pentru a-l proteja.
•(Vehicul cu transmisie manuală și
funcţie i-stop)
Dacă motorul s-a oprit din cauza
calării, poate fi repornit prin
apăsarea pedalei de ambreiaj într-o
perioadă de 3 secunde de la oprirea
motorului.
În următoarele situaţii, motorul nu
poate fi repornit chiar dacă pedala
de ambreiaj este apăsată:
•Ușa șoferului este deschisă.
•Centura de siguranţă a șoferului
este necuplată.
•Pedala de ambreiaj nu este
eliberată complet după calarea
motorului.
•Pedala de ambreiaj este eliberată,
iar motorul nu s-a oprit complet.
▼Funcţia de pornire a motorului
atunci când bateria cheii este
complet descărcată
AT E N
IE
Atunci când porniţi motorul ţinând
telecomanda peste butonul de pornire din
cauza unei baterii complet descărcate a
cheii sau a unei chei defecte, procedaţi cu
atenţie pentru a nu permite următoarele, în
caz contrar semnalul de la cheie nu va fi
recepţionat corect, iar motorul nu va porni.
¾Cheia se află în contact cu părţi metalice
ale altor chei sau obiecte.
¾Cheia de rezervă sau cheile altor vehicule
prevăzute cu sistem antidemaraj ating
cheia sau se află în apropierea acesteia.
¾Mijloacele electronice de plată sau
dispozitivele de acces autorizat vin în
contact cu cheia sau se apropie de
aceasta.
Dacă motorul nu poate fi pornit din cauza
unei baterii a cheii complet descărcate,
motorul poate fi pornit cu ajutorul
următoarei proceduri:
1. Continuaţi să apăsaţi cu putere pedala
de frână până când motorul pornește
complet.
În timp ce conduceţi
Pornirea/oprirea motorului
4-9

2.(Transmisie manuală)
Continuaţi să apăsaţi cu putere pedala
de ambreiaj până când motorul
pornește complet.
3. Verificaţi dacă indicatorul luminos
(verde) al butonului de pornire
luminează scurt.
4. Atingeţi butonul de pornire folosind
partea din spate a cheii (așa cum este
indicat) în timp ce indicatorul luminos
(verde) al butonului de pornire
luminează scurt.

Buton de pornire
Indicator luminos
Cheie
NOTĂ
Atunci când atingeţi butonul de
pornire folosind partea din spate a
cheii, așa cum este indicat în figură,
atingeţi butonul de pornire cu partea
cu butonul de încuiere al telecomenzii
îndreptată în sus.
5. Verificaţi dacă indicatorul luminos
(verde) al butonului de pornire se
aprinde.
6. Apăsaţi pe butonul de pornire pentru a
porni motorul.
NOTĂ
•Motorul nu poate fi pornit decât
dacă pedala de ambreiaj este
complet apăsată (transmisie
manuală) sau dacă pedala de frână
este complet apăsată (transmisie
automată).
•Dacă există o eroare a funcţiei
butonului de pornire, indicatorul
luminos (galben) al butonului de
pornire luminează scurt. În acest
caz, este posibil ca motorul să
pornească, totuși, cereţi imediat ce
este posibil verificarea vehiculului la
un service autorizat, recomandarea
noastră fiind un reprezentant
autorizat Mazda.
•Dacă indicatorul luminos (verde) al
butonului de pornire nu se aprinde,
efectuaţi din nou operaţiunea de la
început. Dacă nu se aprinde, cereţi
verificarea vehiculului la un service
autorizat, recomandarea noastră
fiind un reprezentant autorizat
Mazda.
•Pentru a schimba poziţia contactului
fără a porni motorului, efectuaţi
următoarele operaţiuni după ce
indicatorul luminos (verde) al
butonului de pornire se aprinde.
1. Eliberaţi pedala de ambreiaj
(transmisia manuală) sau pedala
de frână (transmisia automată).
În timp ce conduceţi
Pornirea/oprirea motorului
4-10

2. Apăsaţi butonul de pornire
pentru a schimba poziţia
contactului. De fiecare dată când
acesta este apăsat, contactul
trece prin poziţiile ACC, ON
(pornit) și oprit, în ordine. Pentru
a schimba din nou poziţia
contactului, reluaţi operaţiunea
de la început.
▼Funcţionarea de urgenţă pentru
pornirea motorului
Dacă lampa de avertizare KEY (cheie)
(roșie) se aprinde sau indicatorul luminos
al butonului de pornire (galben) luminează
scurt, aceasta ar putea să indice că este
posibil ca motorul să nu poată fi pornit
folosind metoda uzuală (pentru vehiculele
cu bord de tip A (pagina 4-46), mesajele
sunt afișate în bord). Consultaţi de urgenţă
un service autorizat, recomandarea noastră
fiind un reprezentant autorizat Mazda.
Dacă acest lucru se întâmplă, motorul
poate fi pornit forţat. Apăsaţi și ţineţi
apăsat butonul de pornire până când
motorul pornește. Sunt necesare alte
proceduri pentru pornirea motorului,
precum luarea cheii în cabină și apăsarea
pedalei de ambreiaj (transmisie manuală)
sau a pedalei de frână (transmisie
automată).
Oprirea motorului
AVERTISMENT
Nu opriţi motorul în timp ce vehiculul este
în mișcare:
Oprirea motorului în timp ce vehiculul este
în mișcare, din orice alt motiv în afara unei
situaţii de urgenţă, este periculoasă.
Oprirea motorului în timp ce vehiculul este
în mișcare va rezulta într-o posibilitate de
frânare redusă datorită pierderii
servofrânei, ceea ce poate duce la un
accident
și la vătămări grave.
1. Opriţi complet vehiculul.
2.(Transmisie manuală)
Treceţi în poziţia neutră și trageţi frâna
de mână.
(Transmisie automată)
Treceţi maneta selectorului în poziţia P
și trageţi frâna de mână.
3. Apăsaţi pe butonul de pornire pentru a
opri motorul. Contactul este în poziţia
oprit.
AT E N
IE
Atunci când părăsiţi vehiculul, asiguraţi-vă
că butonul de pornire este în poziţia oprit.
În timp ce conduceţi
Pornirea/oprirea motorului
4-11

NOTĂ
•(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
Este posibil ca ventilatorul din
compartimentul motorului să pornească
timp de câteva minute după trecerea
contactului din poziţia ON (pornit) în
OFF (oprit), indiferent dacă aerul
condiţionat este pornit sau oprit, pentru
a răci rapid compartimentul motorului.
•Dacă sistemul detectează că bateria
cheii este aproape descărcată atunci
când contactul este trecut din poziţia
ON (pornit) în poziţia OFF (oprit), sunt
indicate următoarele.
Înlocuiţi bateria cu una nouă înainte ca
cheia să devină inutilizabilă.
Consultaţi secţiunea „Înlocuirea
bateriei cheii” de la 6-43.
(Vehicul cu bord de tip A)
Un mesaj este indicat pe afișajul din
bord.
(Vehicul cu bord de tip B)
Indicatorul luminos KEY (cheie) (verde)
luminează scut timp de aproximativ 30
de secunde.
Consultaţi secţiunea „Lămpile de
avertizare/indicatoarele luminoase” de
la pagina 4-46.
•(Transmisie automată)
Dacă motorul este oprit atunci când
maneta selectorului este în altă poziţie
decât P, contactul va fi trecut în poziţia
ACC.
▼Oprirea de urgenţă a motorului
Pentru a opri motorul imediat, apăsaţi
continuu pe butonul de pornire sau
apăsaţi-l rapid de oricâte ori în timp ce
motorul funcţionează sau vehiculul este
condus. Contactul trece în poziţia ACC.
În timp ce conduceţi
Pornirea/oprirea motorului
4-12
