MAZDA MODEL CX-5 2017 Manualul de utilizare (in Romanian)

Semnalizatoare de direcţie din faţă
Luminile de poziţie
5. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Luminile de drum (tipul B)
*
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Dacă schimbaţi becul din dreapta,
porniţi motorul, rotiţi complet volanul
la stânga și opriţi motorul. Dacă
schimbaţi becul din stânga, rotiţi
volanul la dreapta.
3. Trageţi secţiunea centrală a fiecărui
suport de fixare din plastic folosind o
șurubelniţă cu cap plat, scoateţi
suporturile și apoi îndepărtaţi parţial
protecţia aripii.
Demontare
Montare
4. Trageţi secţiunea centrală a fiecărui
suport de fixare din plastic folosind o
șurubelniţă cu cap plat, scoateţi
suporturile și apoi îndepărtaţi parţial
apărătoarea de noroi.
Demontare
Montare
5. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
6. Scoateţi becul din soclu.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
*Anumite modele.6-53

7. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.

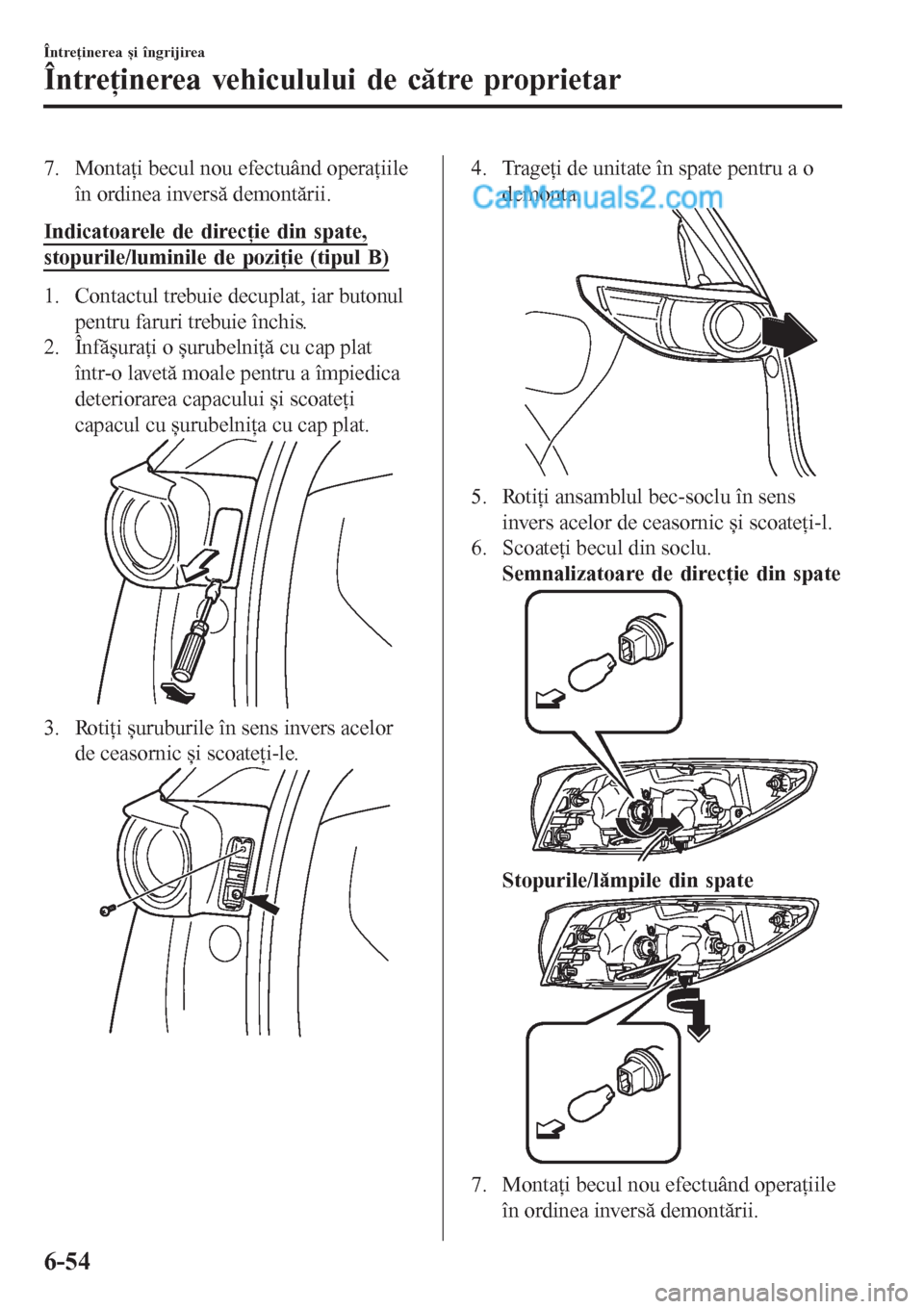

Indicatoarele de direcţie din spate,
stopurile/luminile de poziţie (tipul B)
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Înfășuraţi o șurubelniţă cu cap plat
într-o lavetă moale pentru a împiedica
deteriorarea capacului și scoateţi
capacul cu șurubelniţa cu cap plat.
3. Rotiţi șuruburile în sens invers acelor
de ceasornic și scoateţi-le.
4. Trageţi de unitate în spate pentru a o
demonta.
5. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
6. Scoateţi becul din soclu.
Semnalizatoare de direcţie din spate
Stopurile/lămpile din spate
7. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-54

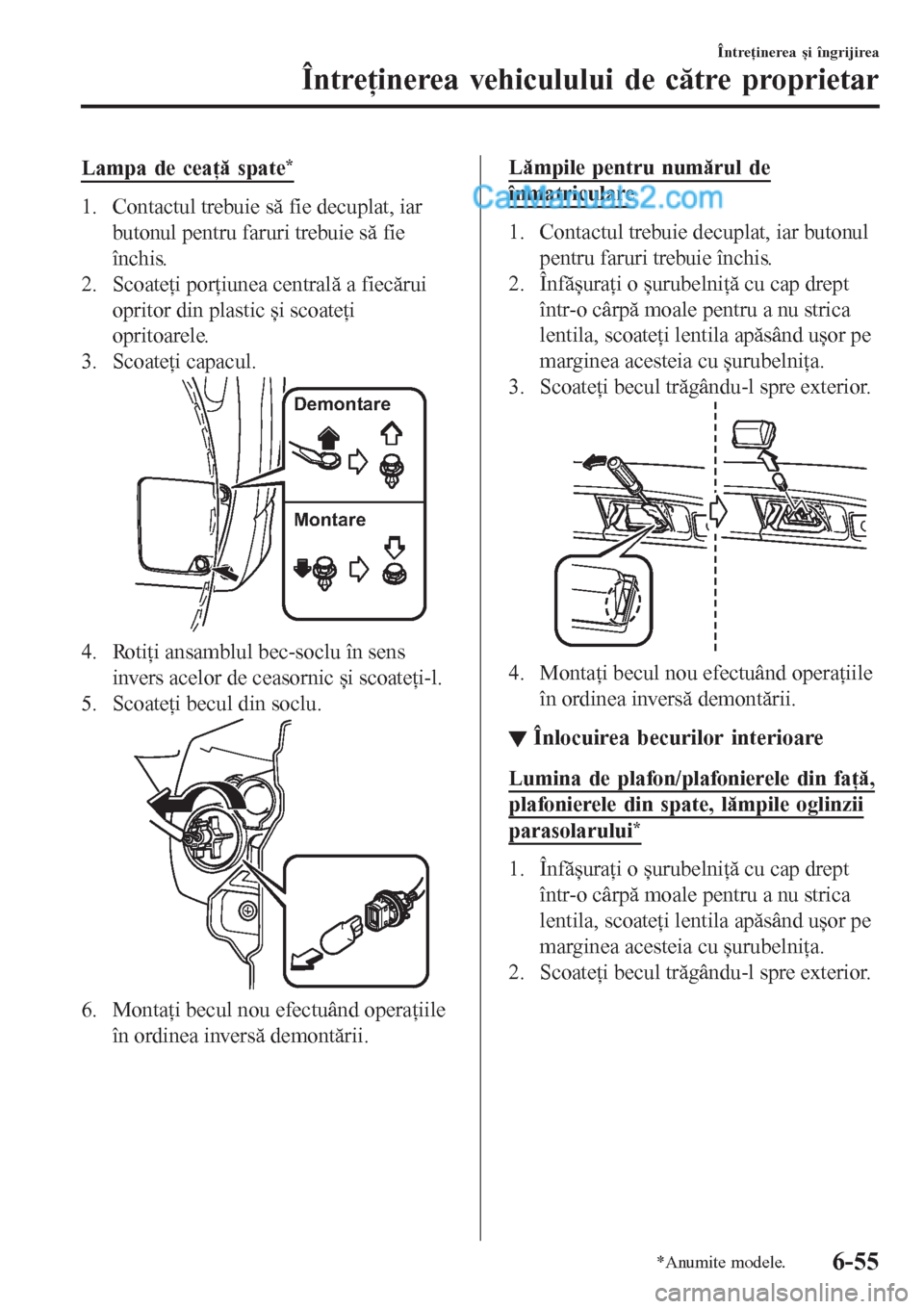

Lampa de ceaţă spate*
1. Contactul trebuie să fie decuplat, iar
butonul pentru faruri trebuie să fie
închis.
2. Scoateţi porţiunea centrală a fiecărui
opritor din plastic și scoateţi
opritoarele.
3. Scoateţi capacul.
Demontare
Montare
4. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
5. Scoateţi becul din soclu.
6. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Lămpile pentru numărul de
înmatriculare
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Înfășuraţi o șurubelniţă cu cap drept
într-o cârpă moale pentru a nu strica
lentila, scoateţi lentila apăsând ușor pe
marginea acesteia cu șurubelniţa.
3. Scoateţi becul trăgându-l spre exterior.
4. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
▼▼Înlocuirea becurilor interioare
Lumina de plafon/plafonierele din faţă,
plafonierele din spate, lămpile oglinzii
parasolarului*
1. Înfășuraţi o șurubelniţă cu cap drept
într-o cârpă moale pentru a nu strica
lentila, scoateţi lentila apăsând ușor pe
marginea acesteia cu șurubelniţa.
2. Scoateţi becul trăgându-l spre exterior.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
*Anumite modele.6-55

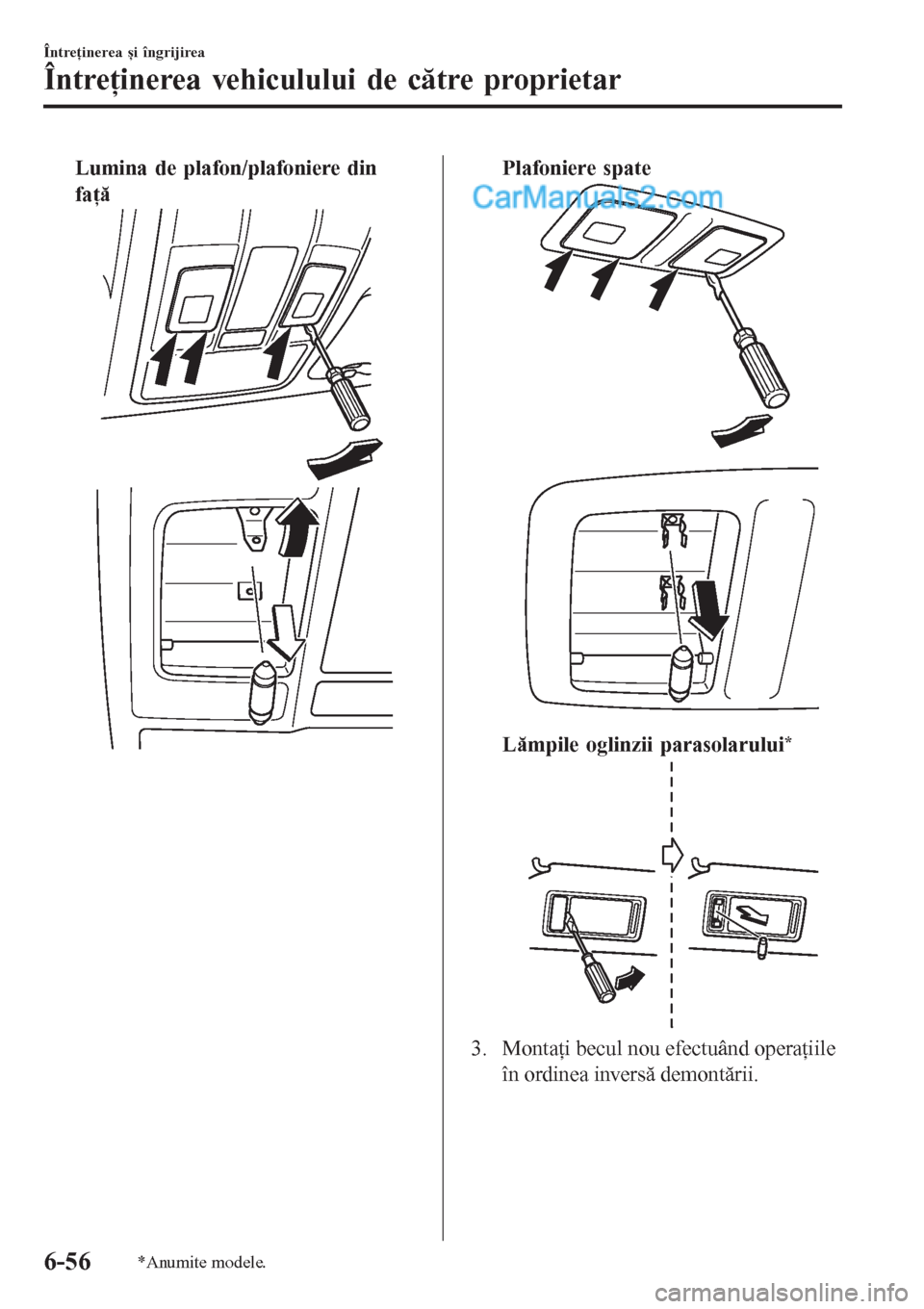

Lumina de plafon/plafoniere din
faţăPlafoniere spate
Lămpile oglinzii parasolarului*
3. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-56*Anumite modele.

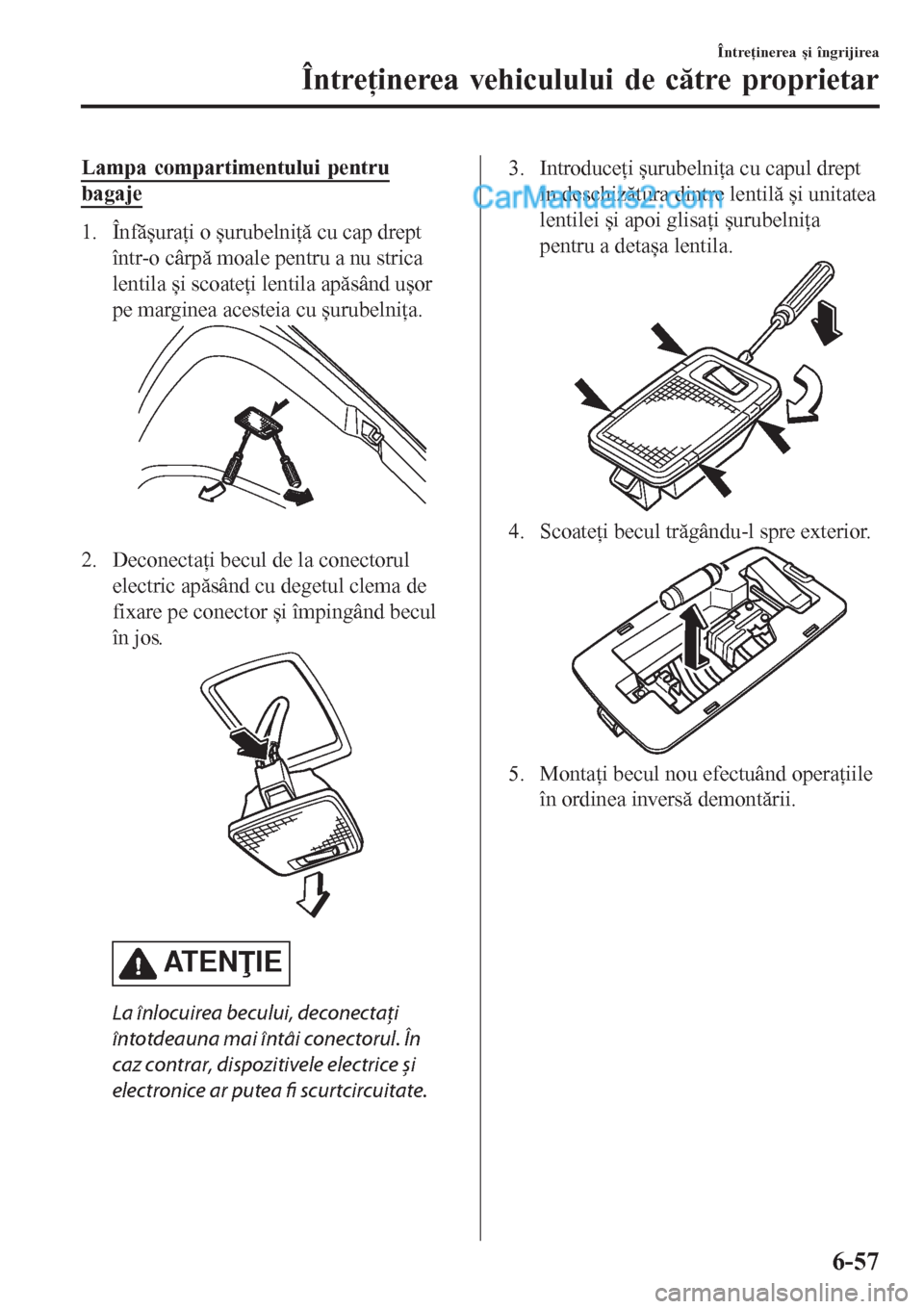

Lampa compartimentului pentru
bagaje
1. Înfășuraţi o șurubelniţă cu cap drept
într-o cârpă moale pentru a nu strica
lentila și scoateţi lentila apăsând ușor
pe marginea acesteia cu șurubelniţa.
2. Deconectaţi becul de la conectorul
electric apăsând cu degetul clema de
fixare pe conector și împingând becul
în jos.
AT E N
IE
La înlocuirea becului, deconectaţi
întotdeauna mai întâi conectorul. În
caz contrar, dispozitivele electrice
și
electronice ar putea fi scurtcircuitate.
3. Introduceţi șurubelniţa cu capul drept
în deschizătura dintre lentilă și unitatea
lentilei și apoi glisaţi șurubelniţa
pentru a detașa lentila.
4. Scoateţi becul trăgându-l spre exterior.
5. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-57

Siguranţele
Sistemul electric al vehiculului
dumneavoastră este protejat cu ajutorul
siguranţelor.

Dacă un bec, un accesoriu sau o comandă
nu funcţionează, verificaţi sistemul de
protecţie al circuitului corespunzător. Dacă
una dintre siguranţe se arde, elementul ei
interior se topește.

Dacă o siguranţă schimbată se arde din
nou, evitaţi utilizarea sistemului respectiv
și consultaţi cât mai curând posibil un
service autorizat, recomandarea noastră
fiind un reprezentant autorizat Mazda.
▼Înlocuirea siguranţelor
Înlocuirea siguranţelor de pe partea
stângă a vehiculului
Dacă sistemul electric nu funcţionează,
verificaţi mai întâi siguranţele de pe partea
stângă a vehiculului.

1. Asiguraţi-vă că contactul este în
poziţia oprit, ca și celelalte butoane.
2. Deschideţi capacul panoului cu
siguranţe.
3. Trageţi siguranţa afară cu ajutorul
dispozitivului special amplasat în
blocul de siguranţe din compartimentul
motorului.
4. Verificaţi siguranţa și înlocuiţi-o dacă
este arsă.
NormalăArsă
5. Montaţi o siguranţă nouă de același
amperaj și asiguraţi-vă că este bine
fixată. Dacă aceasta nu se fixează bine,
montarea trebuie făcută la un service
autorizat, recomandarea noastră fiind
un reprezentant autorizat Mazda.
Dacă nu aveţi siguranţe de rezervă,
împrumutaţi una cu aceeași intensitate
de la un circuit care nu este esenţial
funcţionării vehiculului, cum ar fi
circuitul AUDIO sau OUTLET (ieșire).
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-58

AT E N
IE
Înlocuiţi întotdeauna siguranţa cu una
originală Mazda sau echivalentă, cu
aceeași intensitate. În caz contrar,
puteţi defecta sistemul electric.
6. Montaţi din nou capacul și asiguraţi-vă
că este bine fixat.

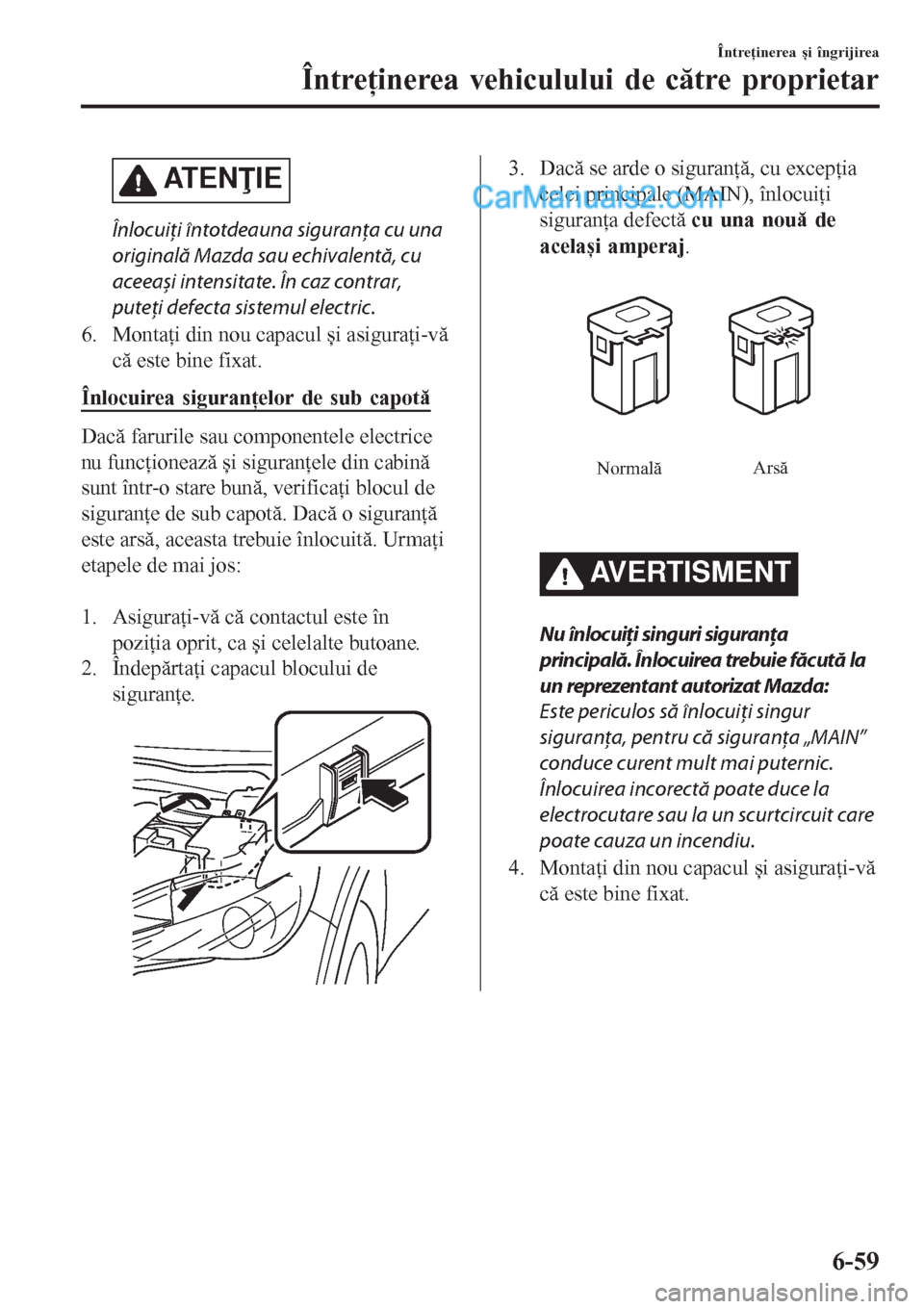

Înlocuirea siguranţelor de sub capotă
Dacă farurile sau componentele electrice
nu funcţionează și siguranţele din cabină
sunt într-o stare bună, verificaţi blocul de
siguranţe de sub capotă. Dacă o siguranţă
este arsă, aceasta trebuie înlocuită. Urmaţi
etapele de mai jos:

1. Asiguraţi-vă că contactul este în
poziţia oprit, ca și celelalte butoane.
2. Îndepărtaţi capacul blocului de
siguranţe.
3. Dacă se arde o siguranţă, cu excepţia
celei principale (MAIN), înlocuiţi
siguranţa defectă cu una nouă de
același amperaj.
NormalăArsă
AVERTISMENT
Nu înlocuiţi singuri siguranţa
principală. Înlocuirea trebuie făcută la
un reprezentant autorizat Mazda:
Este periculos să înlocuiţi singur
siguranţa, pentru că siguranţa „MAIN”
conduce curent mult mai puternic.
Înlocuirea incorectă poate duce la
electrocutare sau la un scurtcircuit care
poate cauza un incendiu.
4. Montaţi din nou capacul și asiguraţi-vă
că este bine fixat.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-59

▼Descrierea panoului de siguranţe
Blocul de siguranţe (compartimentul motorului)
DESCRIERE AMPERAJ COMPONENTĂ PROTEJATĂ
1
50 A Pentru protecţia a diferite circuite
2 IG2 30 A Pentru protecţia a diferite circuite
3INJECTOR
ENG.SUB30 A
Sistemul de control al motorului
*
4SCR1
EVVT20 A
Sistemul de control al motorului*
5P.WINDOW1 30 A
Geamurile electrice*
6 R.HEATER 20 AŠ
7 ADD FAN DE 40 A Ventilatorul de răcire
*
8 WIPER.DEI 20 A
Degivrorul ștergătoarelor de parbriz*
9 DEFOG 40 A Sistemul de dezaburire a lunetei
10 DCDC DE 40 A
Pentru protecţia a diferite circuite
*
11 EPB R 20 A Frână electrică de parcare (EPB) (volan pe dreapta)
12 EPB L 20 A Frână electrică de parcare (EPB) (volan pe stânga)
13AU D I O
DCDC REG30 A
Sistemul audio
*
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-60*Anumite modele.

DESCRIERE AMPERAJ COMPONENTĂ PROTEJATĂ
14 FAN GE 30 A
Ventilatorul de răcire
*
15 ENG.MAIN 40 A Sistemul de control al motorului
16 ABS/DSC M 50 A ABS, sistemul de control dinamic al stabilităţii
17 FAN DE 40 A
Ventilatorul de răcire
*
18 WIPER 20 A Ștergătorul și spălătorul parbrizului
19 HEATER 40 A Aerul condiţionat
20 ADD FAN GE 30 A
Ventilatorul de răcire
*
21 ENGINE.IG1 7,5 A Sistemul de control al motorului
22 C/U IG1 15 A Pentru protecţia a diferite circuite
23 AUDIO2 7,5 A Sistemul audio
24 METER2 7,5 A
Bordul
*
25 ENGINE3 15 A Sistemul de control al motorului
26 ENGINE2 15 A Sistemul de control al motorului
27 ENGINE1 15 A
Sistemul de control al motorului
*
28 AT 15 A
Sistemul de control al transmisiei*, contactul
29 H/CLEAN 20 A
Spălătorul farurilor
*
30 A/C 7,5 A
Aerul condiţionat*
31 AT PUMP 15 A
Sistemul de comandă a transmisiei*
32 HORN 15 A Claxonul
33 R.WIPER 15 A Ștergătorul lunetei
34 H/L HI 20 A Faza lungă a farurilor
35 ST.HEATER 15 A
Volanul încălzit
*
36 FOG 15 A
Luminile de ceaţă*
377,5 A Sistemul de control al motorului
38 H/L LOW L 15 A Farurile, faza scurtă (stânga)
39 ENGINE4 15 A
Sistemul de control al motorului
*
40ŠŠ Š
41 METER1 10 A Bordul
42 SRS1 7,5 A Airbagul
43 BOSE 25 A
Modelul echipat cu sistem audio Bose
®*
44 AUDIO1 15 A Sistemul audio
45 ABS/DSC S 30 A ABS, sistemul de control dinamic al stabilităţii
46 FUEL PUMP 15 A
Sistem de alimentare
*
47 FUEL WARM 25 A
Sistemul de încălzire a combustibilului*
48 TAIL 15 A Lămpile spate, lămpile pentru numărul de înmatriculare
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
*Anumite modele.6-61

DESCRIERE AMPERAJ COMPONENTĂ PROTEJATĂ
49SCR2
FUEL PUMP225 A
Sistem de alimentare
*
50 HAZARD 25 ALuminile de avarie, semnalizatoarele de direcţie, lămpile din
spate, lămpile de poziţie
51 H/L LOW R 15 A Farurile, faza scurtă (dreapta)
52 OUTLET 25 A Prizele auxiliare
53 STOP 10 A Stopurile
54 ROOM 15 A Lumina de plafon
