MAZDA MODEL CX-5 2017 Manualul de utilizare (in Romanian)

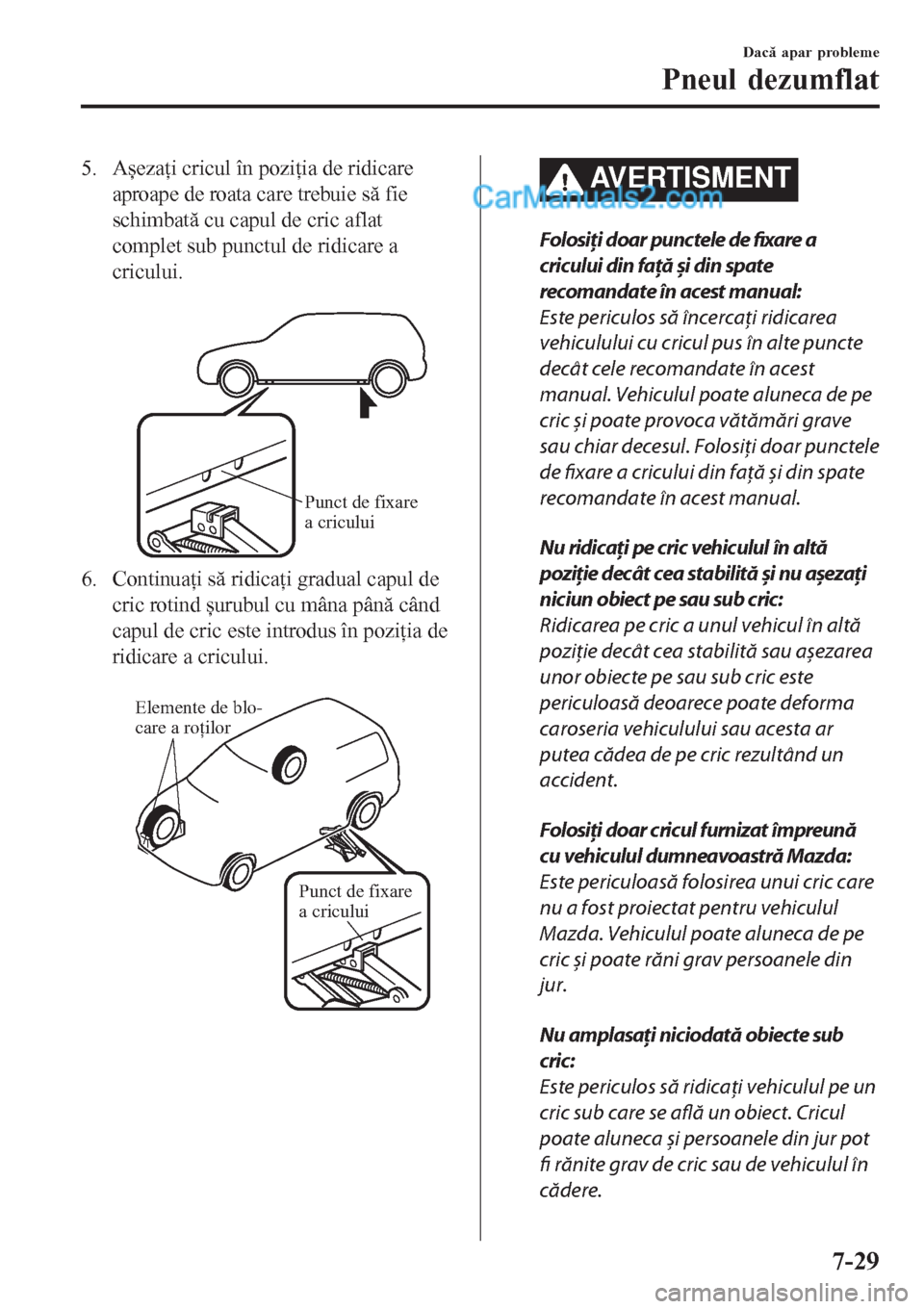

5. Așezaţi cricul în poziţia de ridicare
aproape de roata care trebuie să fie
schimbată cu capul de cric aflat
complet sub punctul de ridicare a
cricului.

Punct de fixare
a cricului
6. Continuaţi să ridicaţi gradual capul de
cric rotind șurubul cu mâna până când
capul de cric este introdus în poziţia de
ridicare a cricului.

Elemente de blo-
care a roților
Punct de fixare
a cricului
AVERTISMENT
Folosiţi doar punctele de
fixare a
cricului din faţă și din spate
recomandate în acest manual:
Este periculos să încercaţi ridicarea
vehiculului cu cricul pus în alte puncte
decât cele recomandate în acest
manual. Vehiculul poate aluneca de pe
cric
și poate provoca vătămări grave
sau chiar decesul. Folosiţi doar punctele
de
fixare a cricului din faţă
și din spate
recomandate în acest manual.
Nu ridicaţi pe cric vehiculul în altă
poziţie decât cea stabilită și nu așezați
niciun obiect pe sau sub cric:
Ridicarea pe cric a unul vehicul în altă
poziţie decât cea stabilită sau așezarea
unor obiecte pe sau sub cric este
periculoasă deoarece poate deforma
caroseria vehiculului sau acesta ar
putea cădea de pe cric rezultând un
accident.
Folosiţi doar cricul furnizat împreună
cu vehiculul dumneavoastră Mazda:
Este periculoasă folosirea unui cric care
nu a fost proiectat pentru vehiculul
Mazda. Vehiculul poate aluneca de pe
cric și poate răni grav persoanele din
jur.
Nu amplasaţi niciodată obiecte sub
cric:
Este periculos să ridicaţi vehiculul pe un
cric sub care se află un obiect. Cricul
poate aluneca
și persoanele din jur pot
fi rănite grav de cric sau de vehiculul în
cădere.
Dacă apar probleme
Pneul dezumflat
7-29

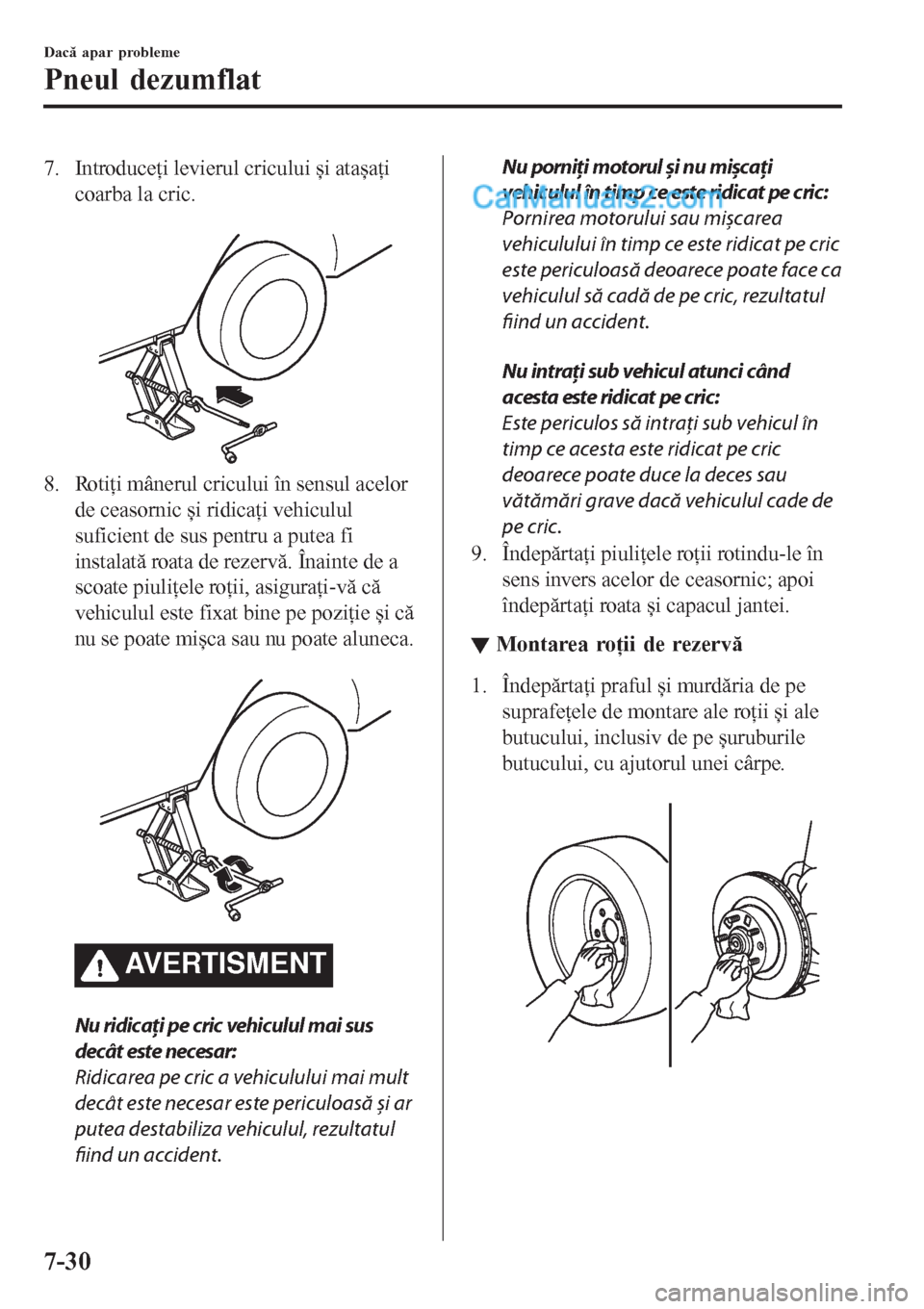

7. Introduceţi levierul cricului și atașaţi
coarba la cric.

8. Rotiţi mânerul cricului în sensul acelor
de ceasornic și ridicaţi vehiculul
suficient de sus pentru a putea fi
instalată roata de rezervă. Înainte de a
scoate piuliţele roţii, asiguraţi-vă că
vehiculul este fixat bine pe poziţie și că
nu se poate mișca sau nu poate aluneca.

AVERTISMENT
Nu ridicaţi pe cric vehiculul mai sus
decât este necesar:
Ridicarea pe cric a vehiculului mai mult
decât este necesar este periculoasă și ar
putea destabiliza vehiculul, rezultatul
fiind un accident.
Nu porniţi motorul și nu mișcați
vehiculul în timp ce este ridicat pe cric:
Pornirea motorului sau mișcarea
vehiculului în timp ce este ridicat pe cric
este periculoasă deoarece poate face ca
vehiculul să cadă de pe cric, rezultatul
fiind un accident.
Nu intraţi sub vehicul atunci când
acesta este ridicat pe cric:
Este periculos să intraţi sub vehicul în
timp ce acesta este ridicat pe cric
deoarece poate duce la deces sau
vătămări grave dacă vehiculul cade de
pe cric.
9. Îndepărtaţi piuliţele roţii rotindu-le în
sens invers acelor de ceasornic; apoi
îndepărtaţi roata și capacul jantei.
▼▼Montarea roţii de rezervă
1. Îndepărtaţi praful și murdăria de pe
suprafeţele de montare ale roţii și ale
butucului, inclusiv de pe șuruburile
butucului, cu ajutorul unei cârpe.

Dacă apar probleme
Pneul dezumflat
7-30

AVERTISMENT
Înainte de a schimba sau a înlocui
roţile, asiguraţi-vă că suprafeţele de
montare a roţii, butucului
și
șuruburile
butucului sunt curate.
Atunci când schimbaţi sau înlocuiţi o
roată, este periculos să nu îndepărtaţi
praful și murdăria de pe suprafeţele de
montare a roţii, butucului
și
șuruburile
butucului. Piuliţele roţii se pot slăbi în
timpul mersului
și pot duce la
desprinderea roţii, ceea ce poate
provoca un accident.
2. Montaţi roata de rezervă.
3. Instalaţi piuliţele roţii cu partea teșită
spre interior și strângeţi-le manual.

AVERTISMENT
Nu aplicaţi ulei sau grăsime pe piuliţele
și șuruburile roţii și nu strângeţi piuliţele
roţii peste cuplul de strângere
recomandat:
Este periculos să aplicaţi ulei sau
unsoare pe piuliţele
și
șuruburile roţii.
Piuliţele roţii se pot slăbi în timpul
mersului
și pot duce la desprinderea
roţii, ceea ce poate provoca un
accident. De asemenea, piuliţele
și
șuruburile roţii se pot deteriora dacă
sunt strânse mai mult decât este
necesar.
4. Rotiţi coarba în sens invers acelor de
ceasornic și coborâţi vehiculul.
5. Folosiţi coarba pentru a strânge
piuliţele în ordinea indicată.

Dacă nu sunteţi sigur de cuplul de
strângere al piuliţelor, consultaţi un
service autorizat, recomandarea noastră
fiind un reprezentant autorizat Mazda.
Cuplul de strângere al piuliţelor
N·m 108Š147 (12Š14)
Dacă apar probleme
Pneul dezumflat
7-31

AVERTISMENT
Strângeţi întotdeauna piuliţele roţilor
corect și cu forţa corespunzătoare:
Piuliţele strânse slab sau incorect
reprezintă un pericol. Roata se poate
descentra sau desprinde. Aceasta poate
duce la pierderea controlului asupra
vehiculului și la accidente grave.
Aveţi grijă să remontaţi aceleași piuliţe
pe care le-aţi demontat sau înlocuiţi-le
cu piuliţe metrice cu aceeași
configurație:
Deoarece piuliţele și șuruburile roţilor
vehiculului dumneavoastră Mazda au
filete metrice, este periculos să folosiţi o
piuliţă de tip non-metric. Pe un șurub
metric, o asemenea piuliţă nu ar reuși
să fixeze roata și ar deteriora șurubul,
ceea ce ar putea cauza desprinderea
roţii și ar provoca un accident.
6. Îndepărtaţi elementele de blocare și
depozitaţi sculele și cricul.
7. Depozitaţi roata defectă în
compartimentul pentru bagaje.
8. Verificaţi presiunea anvelopei.
Consultaţi secţiunea „Pneurile” de la
pagina 9-11.
9. Duceţi de urgenţă la reparat sau la
înlocuit roata defectă.
AVERTISMENT
Nu utilizaţi anvelope cu presiune incorectă:
Este periculos să conduceţi cu pneuri care
nu au o presiune corespunzătoare a
aerului. Pneurile cu presiune incorectă pot
afecta manevrabilitatea vehiculului,
putând provoca un accident. Atunci când
verificați presiunea pneurilor normale,
verificați
și presiunea pneului roţii de
rezervă.
NOTĂ
Pentru a preveni lovirea și stricarea
cricului și a celorlalte unelte, depozitaţi-le
și fixaţi-le în mod corespunzător.
Dacă apar probleme
Pneul dezumflat
7-32

Pornirea cu ajutorul unei baterii auxiliare
Pornirea cu ajutorul unei baterii auxiliare este periculoasă dacă este efectuată incorect. De
aceea, urmaţi cu atenţie instrucţiunile. Dacă nu sunteţi siguri în legătură cu pornirea cu o
baterie auxiliară, recomandarea noastră este să lăsaţi un mecanic auto calificat să execute
această operaţie.
AVERTISMENT
Respectaţi cu atenţie aceste măsuri de precauţie:
Pentru a asigura o manevrare corectă
și sigură a bateriei, citiţi cu atenţie următoarele măsuri
de precauţie înainte de a folosi sau verifica bateria.
Nu permiteţi polului pozitiv () să intre în contact cu un alt obiect metalic deoarece se
pot produce scântei:
Este periculos să apropiaţi flăcări și scântei de elementele neacoperite ale bateriei. Hidrogenul
produs în timpul funcţionării normale a bateriei se poate aprinde
și poate provoca explozia
bateriei. Explozia bateriei poate provoca răni și arsuri grave. Atunci când lucraţi în apropierea
unei baterii, nu permiteţi obiectelor din metal să intre în contact cu borna pozitivă (
) sau
negativă (
) a bateriei.
Ţineţi toate
flăc ările, inclusiv ţigările aprinse
și scânteile, departe de elementele
neacoperite ale bateriei:
Este periculos să apropiaţi
flăcări
și scântei de elementele neacoperite ale bateriei. Hidrogenul
produs în timpul funcţionării normale a bateriei se poate aprinde și poate provoca explozia
bateriei. Explozia bateriei poate provoca răni
și arsuri grave.
Nu porniţi de la o baterie auxiliară un vehicul care are bateria îngheţată sau cu nivel scăzut de
lichid:
Este periculos să porniţi cu o baterie auxiliară un vehicul care are bateria îngheţată sau cu
nivel scăzut de lichid. Bateria s-ar putea fisura sau ar putea exploda, provocând vătămări
grave.
Conectaţi cablul de la polul negativ la un punct de împământare adecvat, departe de baterie:
Este periculos să conectaţi capătul celui de-al doilea cablu la polul negativ (
) al bateriei
descărcate.
Dacă apar probleme
Bateria se descarcă
7-33

O scânteie poate provoca explozia gazului din jurul bateriei, ducând la rănirea persoanelor
care asistă.
Îndepărtaţi cablurile de pornire de componentele care se vor mișca la pornire:
Este periculos să conectaţi cablul de pornire în apropierea pieselor mobile (ventilatoare,
curele) sau la acestea. Cablul se poate agăţa atunci când motorul pornește și poate provoca
vătămări grave.
AT E N
IE
Folosiţi numai surse auxiliare de 12 V. Dacă folosiţi o sursă de alimentare de 24 V (două baterii
de 12 V legate în serie sau un generator de 24 V), puteţi deteriora iremediabil demarorul de 12
V, sistemul de aprindere sau alte componente electrice.
Baterie auxiliarăBaterie descărcată
Cabluri de pornire Conectaţi cablurile în ordinea indicată
prin numere şi deconectaţi-le în
ordinea inversă.
Dacă apar probleme
Bateria se descarcă
7-34

1. Scoateţi capacul bateriei.

2. Asiguraţi-vă că bateria auxiliară este
de 12 V și că borna negativă a acesteia
este împământată.
3. Dacă bateria auxiliară se află într-un
alt vehicul, cele două vehicule nu
trebuie să se atingă. Opriţi motorul
vehiculului cu bateria auxiliară și toţi
consumatorii electrici neesenţiali din
ambele vehicule.
4. Conectaţi cablurile de încărcare exact
în ordinea prezentată în ilustraţie.
•Conectaţi un capăt al unui cablu la
borna pozitivă a bateriei descărcate
(1).
•Atașaţi celălalt capăt la borna
pozitivă a bateriei auxiliare (2).
•Conectaţi un capăt al celuilalt cablu
la borna negativă a bateriei auxiliare
(3).
•Conectaţi celălalt capăt la punctul de
împământare indicat în ilustraţie, la
distanţă de bateria descărcată (4).
5. Porniţi motorul vehiculului în care
există bateria auxiliară și lăsaţi-l să
meargă câteva minute. Apoi porniţi
motorul celuilalt vehicul.
6.(Cu sistemul i-ELOOP)
Mesajul „i-ELOOP charging”
(i-ELOOP se încarcă) apare pe afișajul
multifuncţional din bord după ce
motorul este pornit. Mesajul nu mai
este afișat atunci când motorul
funcţionează și încărcarea se termină.
Vehiculul poate fi condus după ce nu
va mai fi afișat mesajul.

i-ELOOP se încarcă
NOTĂ
Dacă vehiculul este condus atunci
când este afișat mesajul, se va auzi un
semnal sonor.
Dacă rotiţi volanul în timp ce mesajul
este afișat, mișcarea acestuia va fi mai
dificilă decât de obicei, dar acest lucru
nu indică o anomalie. Operarea
direcţiei va reveni la normal după ce
nu va mai fi afișat mesajul. Nu
îndepărtaţi cablurile de legătură în
timp ce este afișat mesajul.
7. La final, deconectaţi cu grijă cablurile
efectuând operaţiile în ordine inversă
așa cum este indicat în figură.
8. Dacă aţi scos capacul bateriei,
montaţi-l la loc în ordinea inversă
demontării.
NOTĂ
•Asiguraţi-vă că sunt bine instalate
capacele.
Dacă apar probleme
Bateria se descarcă
7-35

Pornirea unui motor
înecat (SKYACTIV-G 2.0
și SKYACTIV-G 2.5)
Dacă motorul nu pornește, acesta poate fi
înecat (cantitate excesivă de combustibil în
motor).

Urmaţi procedura de mai jos:

1. Dacă motorul nu pornește în interval
de cinci secunde de la prima încercare,
așteptaţi zece secunde și încercaţi din
nou.
2. Asiguraţi-vă că frâna de parcare este
acţionată.
3. Apăsaţi pedala de acceleraţie până la
capăt și ţineţi-o în această poziţie.
4. Apăsaţi pedala de ambreiaj (transmisie
manuală) sau pedala de frână
(transmisie automată), apoi apăsaţi pe
butonul de pornire. Dacă motorul
pornește, eliberaţi imediat pedala de
acceleraţie deoarece motorul își va
mări brusc turaţia.
5. Dacă motorul nu pornește, încercaţi
să-l porniţi fără a apăsa pe acceleraţie.

Dacă motorul nu pornește folosind
procedura anterioară, solicitaţi verificarea
vehiculului de un service autorizat,
recomandarea noastră fiind un
reprezentant autorizat Mazda.
Pornirea prin împingere
Nu porniţi vehiculul Mazda prin
împingere.
AVERTISMENT
Nu tractaţi niciodată un vehicul pentru a-l
porni:
Este periculos să tractaţi un vehicul pentru
a-l porni. Vehiculul tractat poate înainta
brusc atunci când motorul său
pornește,
provocând ciocnirea celor două vehicule.
Ocupanţii pot
fi răniţi.
AT E N
IE
Nu împingeţi un vehicul cu transmisie
manuală pentru a-l porni. Acest lucru
poate avaria sistemul de control al emisiei
de noxe.
NOTĂ
Nu puteţi porni vehiculele cu transmisie
automată prin împingere.
Dacă apar probleme
Pornirea în caz de urgenţă
7-36

Te r m i n a r e a
combustibilului
(SKYACTIV-D 2.2)
AT E N
IE
Nu încercaţi să porniţi motorul pentru mai
mult de 10 secunde. Acest lucru ar putea
deteriora demarorul. Dacă motorul nu
pornește la prima încercare, așteptați
aproximativ 20 secunde înainte de a
încerca din nou.
Dacă vehiculul rămâne fără combustibil,
adăugaţi cel puţin 10 l de combustibil și
încercaţi să reporniţi motorul. Din cauza
aerului care pătrunde în conductele de
alimentare, atunci când vehiculul rămâne
fără combustibil, pornirea motorului poate
dura mai mult. Dacă motorul nu pornește
de prima dată, repetaţi pornirea de mai
multe ori. Dacă acesta tot nu pornește,
contactaţi un service autorizat,
recomandarea noastră fiind un
reprezentant autorizat Mazda.
Dacă apar probleme
Pornirea în caz de urgenţă
7-37

Supraîncălzirea
Dacă indicatorul temperaturii
semnalizează supraîncălzirea sau lampa de
avertizare pentru temperatură ridicată a
lichidului de răcire a motorului se aprinde,
vehiculul pierde din putere sau, dacă auziţi
o bătaie sau un sunet metalic puternic,
motorul este probabil prea fierbinte.
AVERTISMENT
Parcaţi într-un loc sigur, decuplaţi
contactul și asiguraţi-vă că ventilatorul
este oprit înainte de a încerca să lucraţi în
preajma acestuia:
Este periculos să lucraţi în preajma
ventilatorului radiatorului în timp ce acesta
este în funcţiune. Ventilatorul poate
funcţiona pe o perioadă nedefinită de timp
chiar dacă motorul s-a oprit, iar
temperatura compartimentului motorului
continuă să
fie ridicată. Ventilatorul vă
poate lovi și răni grav.
Nu îndepărtaţi niciunul dintre
capacele
și
bușoanele sistemului de răcire
atunci când motorul și radiatorul sunt
încinse:
Atunci când motorul și radiatorul sunt
încinse, pot fi pulverizate lichid de răcire
încins
și aburi sub presiune, provocând răni
grave.
Deschideţi capota NUMAI după ce nu mai
ies aburi din motor:
Aburul degajat de un motor supraîncălzit
este periculos. Poate provoca arsuri grave.
În cazul în care indicatorul temperaturii
semnalizează supraîncălzirea sau se
aprinde lampa de avertizare pentru
temperatură ridicată a lichidului de răcire
al motorului:

1. Trageţi pe dreapta și parcaţi în afara
carosabilului.
2. La vehiculele cu transmisie automată,
mutaţi maneta schimbătorului în
poziţia de parcare (P), iar la vehiculele
cu transmisie manuală, în punctul
neutru.
3. Trageţi frâna de mână după ce
vehiculul s-a oprit complet.
4. Opriţi aerul condiţionat.
5. Verificaţi dacă iese lichid de răcire sau
abur din compartimentul motorului.

Dacă iese abur din compartimentul
motorului:
Nu vă apropiaţi de partea din faţă a
vehiculului. Opriţi motorul.
Așteptaţi până se risipește aburul, apoi
ridicaţi capota și porniţi motorul.

Dacă nu iese nici abur, nici lichid
de răcire:
Deschideţi capota și lăsaţi motorul la
ralanti până când se răcește.
AT E N
IE
Dacă ventilatorul de răcire nu este
funcţional în timp ce motorul
funcţionează, temperatura motorului
va crește. Opriţi motorul și consultaţi un
service autorizat, recomandarea
noastră fiind un reprezentant autorizat
Mazda.
Dacă apar probleme
Supraîncălzirea
7-38
