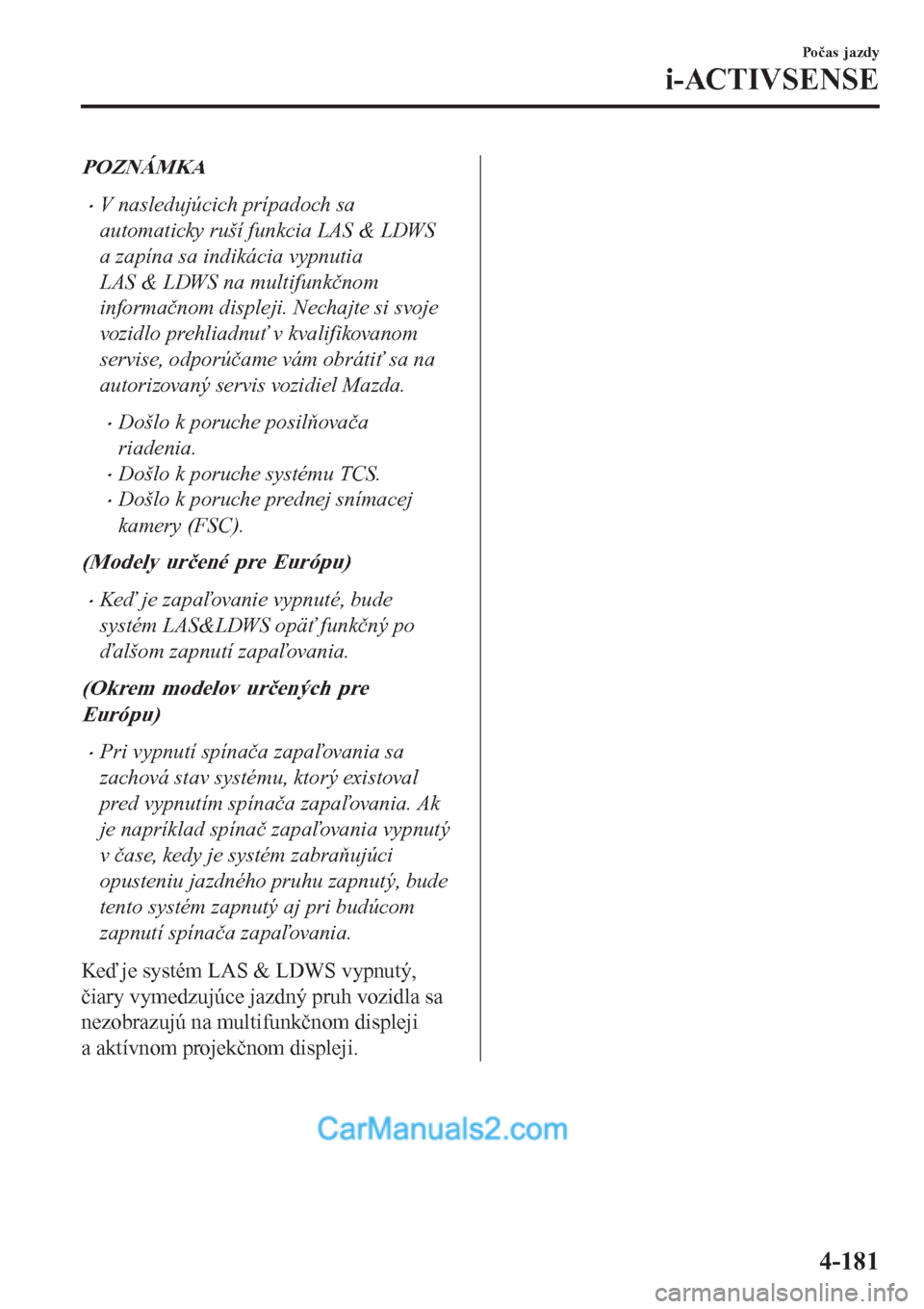

POZNÁMKA
•V nasledujúcich prípadoch sa
automaticky ruší funkcia LAS & LDWS
a zapína sa indikácia vypnutia
LAS & LDWS na multifunkčnom
informačnom displeji. Nechajte si svoje
vozidlo prehliadnuť v kvalifikovanom
servise, odporúčame vám obrátiť sa na
autorizovaný servis vozidiel Mazda.
•Došlo k poruche posilňovača
riadenia.
•Došlo k poruche systému TCS.
•Došlo k poruche prednej snímacej
kamery (FSC).
(Modely určené pre Európu)
•Keď je zapaľovanie vypnuté, bude
systém LAS&LDWS opäť funkčný po
ďalšom zapnutí zapaľovania.
(Okrem modelov určených pre
Európu)
•Pri vypnutí spínača zapaľovania sa
zachová stav systému, ktorý existoval
pred vypnutím spínača zapaľovania. Ak
je napríklad spínač zapaľovania vypnutý
v čase, kedy je systém zabraňujúci
opusteniu jazdného pruhu zapnutý, bude
tento systém zapnutý aj pri budúcom
zapnutí spínača zapaľovania.
Keď je systém LAS & LDWS vypnutý,
čiary vymedzujúce jazdný pruh vozidla sa
nezobrazujú na multifunkčnom displeji
a aktívnom projekčnom displeji.
Po č a s ja zdy
i-ACTIVSENSE
4-181

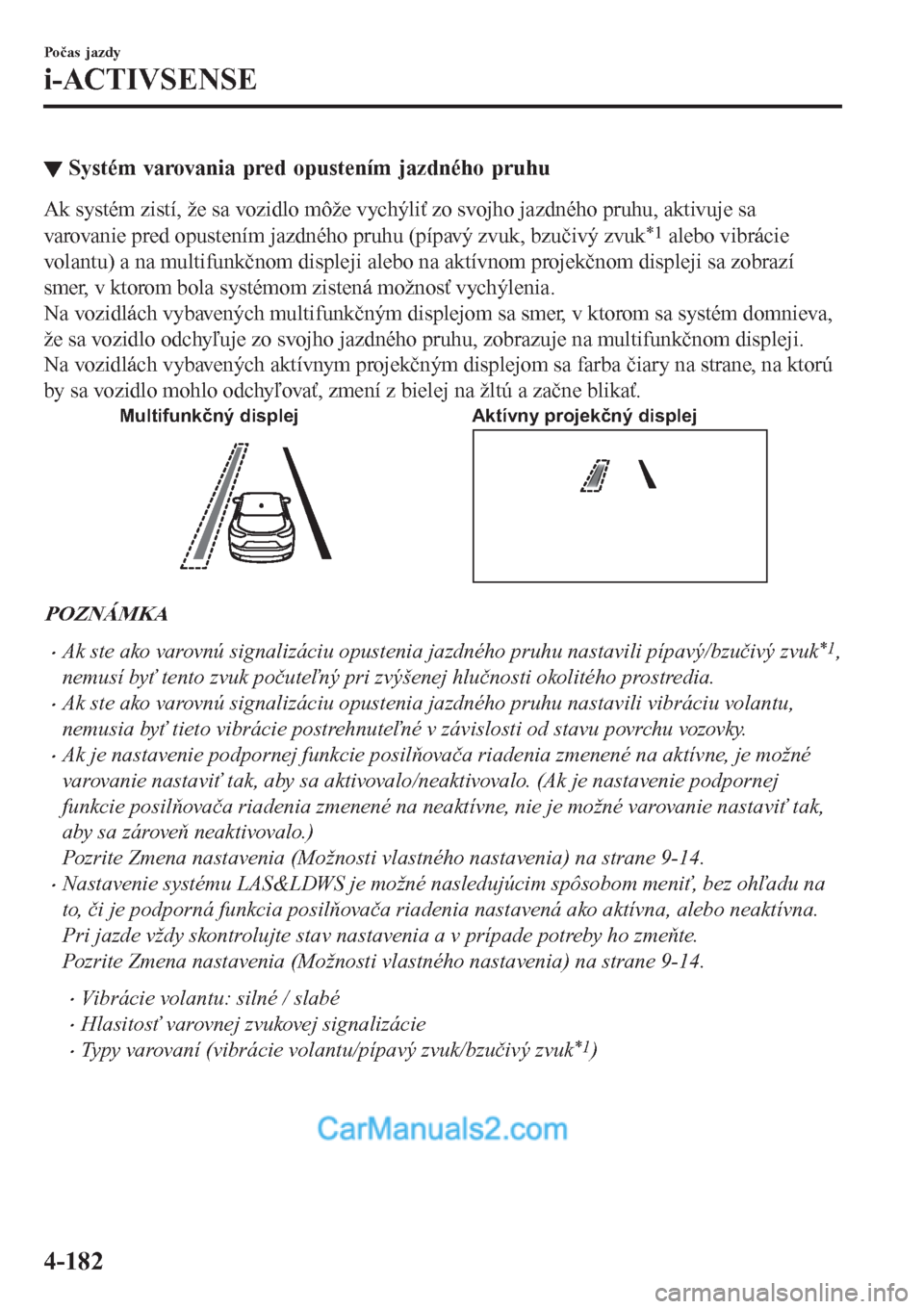

▼Systém varovania pred opustením jazdného pruhu
Ak systém zistí, že sa vozidlo môže vychýliť zo svojho jazdného pruhu, aktivuje sa
varovanie pred opustením jazdného pruhu (pípavý zvuk, bzučivý zvuk
*1 alebo vibrácie
volantu) a na multifunkčnom displeji alebo na aktívnom projekčnom displeji sa zobrazí
smer, v ktorom bola systémom zistená možnosť vychýlenia.
Na vozidlách vybavených multifunkčným displejom sa smer, v ktorom sa systém domnieva,
že sa vozidlo odchyľuje zo svojho jazdného pruhu, zobrazuje na multifunkčnom displeji.
Na vozidlách vybavených aktívnym projekčným displejom sa farba čiary na strane, na ktorú
by sa vozidlo mohlo odchyľovať, zmení z bielej na žltú a začne blikať.
Multifunkčný displej Aktívny projekčný displej
POZNÁMKA
•Ak ste ako varovnú signalizáciu opustenia jazdného pruhu nastavili pípavý/bzučivý zvuk*1,
nemusí byť tento zvuk počuteľný pri zvýšenej hlučnosti okolitého prostredia.
•Ak ste ako varovnú signalizáciu opustenia jazdného pruhu nastavili vibráciu volantu,
nemusia byť tieto vibrácie postrehnuteľné v závislosti od stavu povrchu vozovky.
•Ak je nastavenie podpornej funkcie posilňovača riadenia zmenené na aktívne, je možné
varovanie nastaviť tak, aby sa aktivovalo/neaktivovalo. (Ak je nastavenie podpornej
funkcie posilňovača riadenia zmenené na neaktívne, nie je možné varovanie nastaviť tak,
aby sa zároveň neaktivovalo.)
Pozrite Zmena nastavenia (Možnosti vlastného nastavenia) na strane 9-14.
•Nastavenie systému LAS&LDWS je možné nasledujúcim spôsobom meniť, bez ohľadu na
to, či je podporná funkcia posilňovača riadenia nastavená ako aktívna, alebo neaktívna.
Pri jazde vždy skontrolujte stav nastavenia a v prípade potreby ho zmeňte.
Pozrite Zmena nastavenia (Možnosti vlastného nastavenia) na strane 9-14.
•Vibrácie volantu: silné / slabé
•Hlasitosť varovnej zvukovej signalizácie
•Typy varovaní (vibrácie volantu/pípavý zvuk/bzučivý zvuk*1)
Počas jazdy
i-ACTIVSENSE
4-182

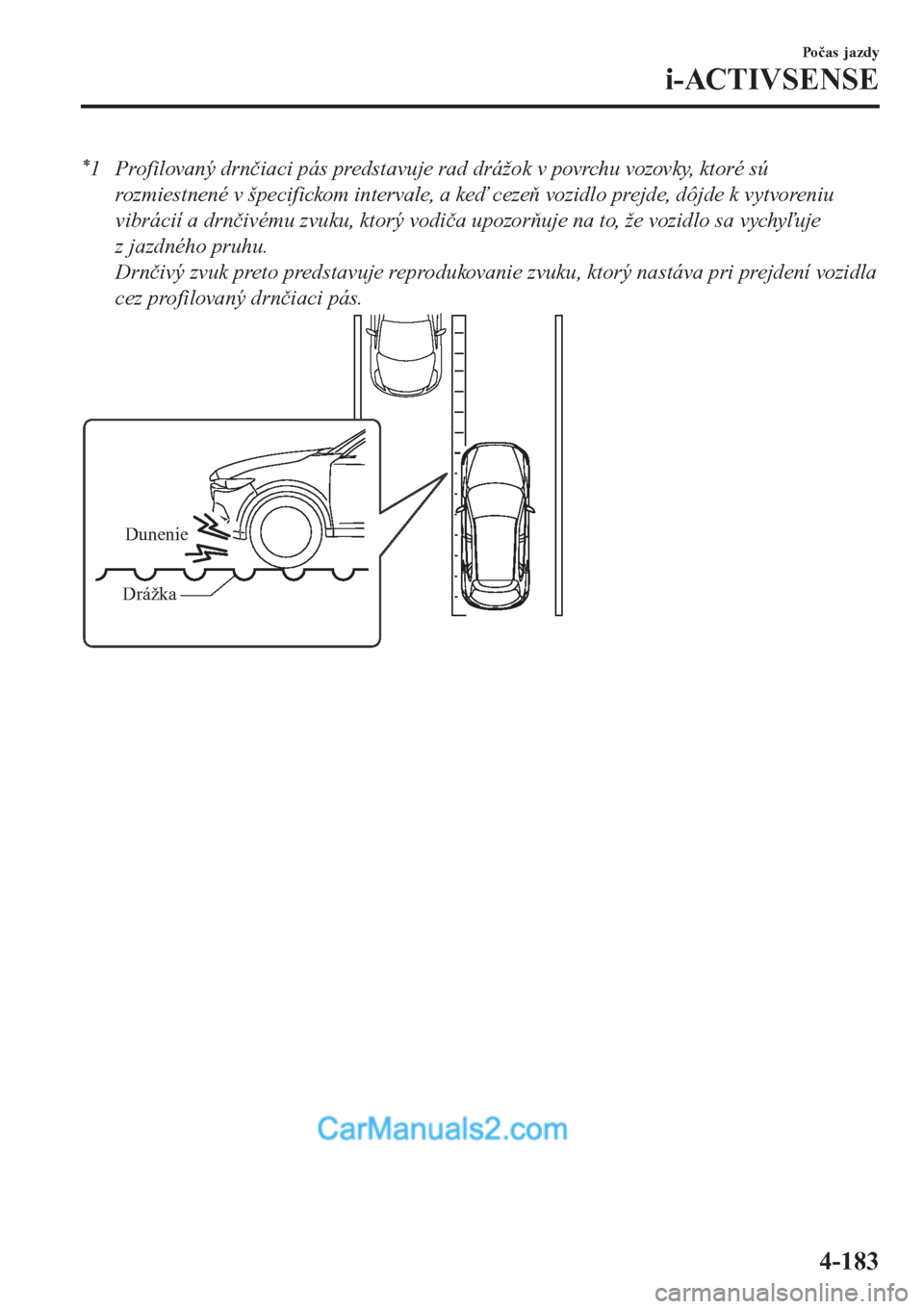

*1 Profilovaný drnčiaci pás predstavuje rad drážok v povrchu vozovky, ktoré sú
rozmiestnené v špecifickom intervale, a keď cezeň vozidlo prejde, dôjde k vytvoreniu
vibrácií a drnčivému zvuku, ktorý vodiča upozorňuje na to, že vozidlo sa vychyľuje
z jazdného pruhu.
Drnčivý zvuk preto predstavuje reprodukovanie zvuku, ktorý nastáva pri prejdení vozidla
cez profilovaný drnčiaci pás.
Dunenie
Drážka
Počas jazdy
i-ACTIVSENSE
4-183

Nastaviteľný obmedzovač rýchlosti (ASL)*
ASL je funkcia, ktorá bráni vozidlu, aby išlo rýchlosťou vyššou než nastavená rýchlosť.
Rýchlosť vozidla je obmedzená tak, aby zostávala pod nastavenou hodnotou aj pri
zošliapnutí pedála akcelerátora.
ASL môžete nastaviť v rozmedzí od 30 do 200 km/h. Vozidlo môže prekročiť nastavenú
rýchlosť pri jazde zo svahu, ale systém na túto skutočnosť upozorní blikaním displeja
a varovným signálom.
VAROVANIE
Pri výmene vodičov vždy systém vypnite.
Ak by nový vodič nepoznal funkciu ASL, vozidlo by nemuselo zrýchliť, keď vodič zošliapne
pedál akcelerátora, čo by mohlo spôsobiť nehodu.
Počas jazdy
i-ACTIVSENSE
4-184*Niektoré modely.

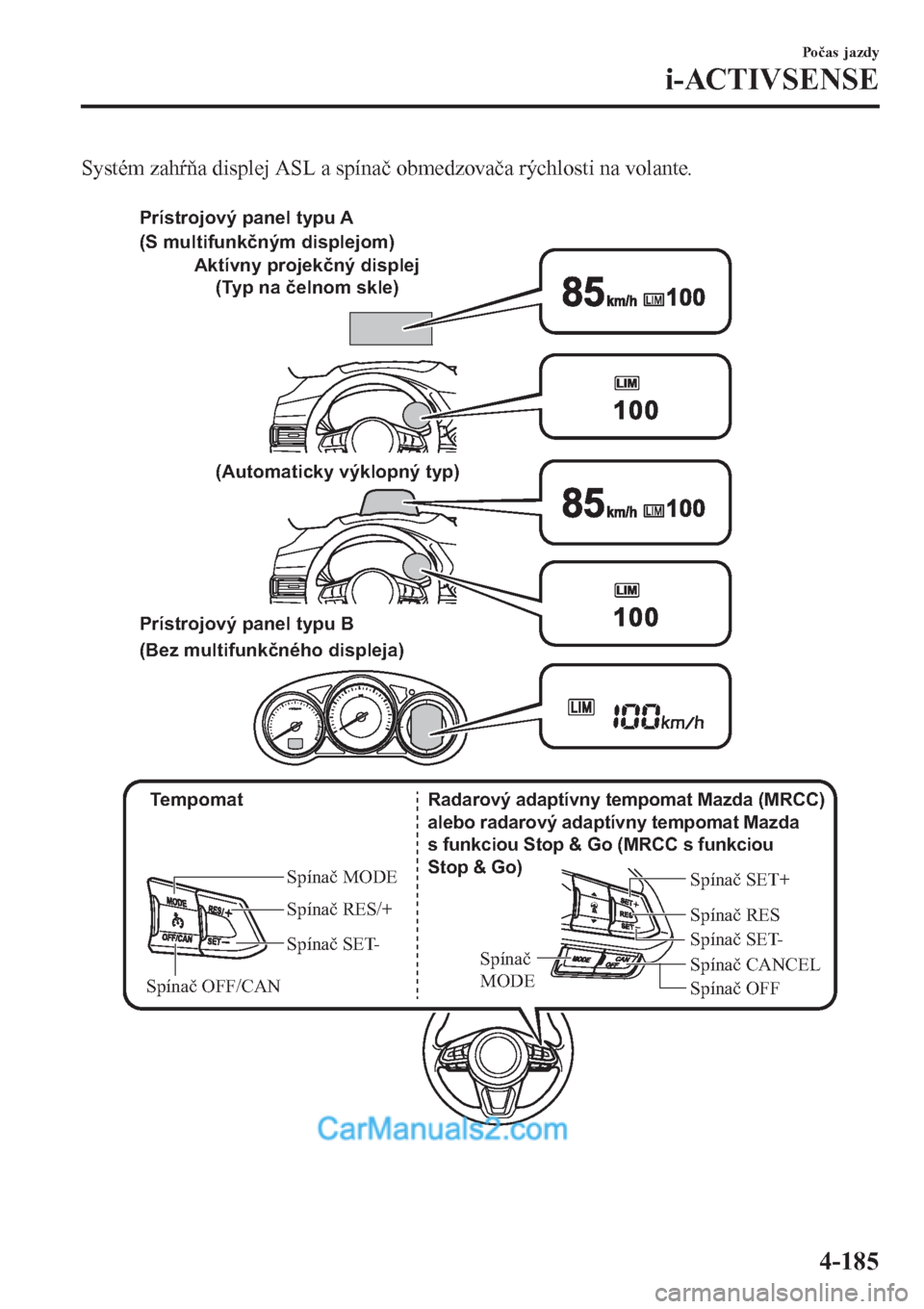

Systém zahŕňa displej ASL a spínač obmedzovača rýchlosti na volante.

Tempomat
Spínač MODE
Spínač RES/+
Spínač SET-
Spínač OFF/CANSpínač CANCEL Spínač RES
Spínač OFF Spínač
MODE
Spínač SET- Spínač SET+
Aktívny projekčný displej
(Typ na čelnom skle)
(Automaticky výklopný typ) Prístrojový panel typu A
(S multifunkčným displejom)
(Bez multifunkčného displeja) Prístrojový panel typu B
Radarový adaptívny tempomat Mazda (MRCC)
alebo radarový adaptívny tempomat Mazda
s funkciou Stop & Go (MRCC s funkciou
Stop & Go)
Po č a s ja zdy
i-ACTIVSENSE
4-185

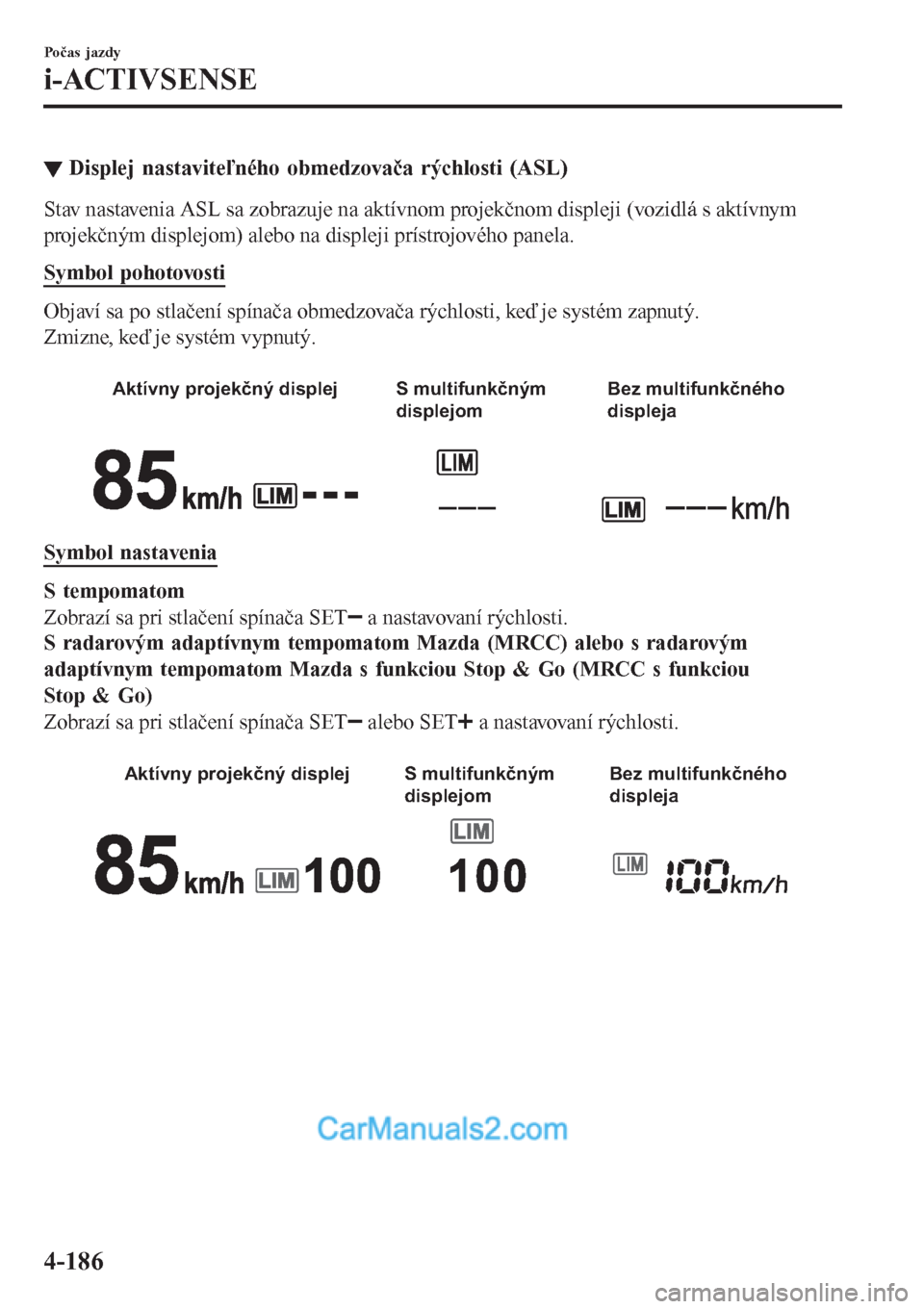

▼Displej nastaviteľného obmedzovača rýchlosti (ASL)
Stav nastavenia ASL sa zobrazuje na aktívnom projekčnom displeji (vozidlá s aktívnym
projekčným displejom) alebo na displeji prístrojového panela.
Symbol pohotovosti
Objaví sa po stlačení spínača obmedzovača rýchlosti, keď je systém zapnutý.
Zmizne, keď je systém vypnutý.

Aktívny projekčný displej S multifunkčným
displejomBez multifunkčného
displeja
Symbol nastavenia
S tempomatom
Zobrazí sa pri stlačení spínača SET
a nastavovaní rýchlosti.
S radarovým adaptívnym tempomatom Mazda (MRCC) alebo s radarovým
adaptívnym tempomatom Mazda s funkciou Stop & Go (MRCC s funkciou
Stop & Go)
Zobrazí sa pri stlačení spínača SET
alebo SET a nastavovaní rýchlosti.

Aktívny projekčný displej S multifunkčným
displejomBez multifunkčného
displeja
Počas jazdy
i-ACTIVSENSE
4-186

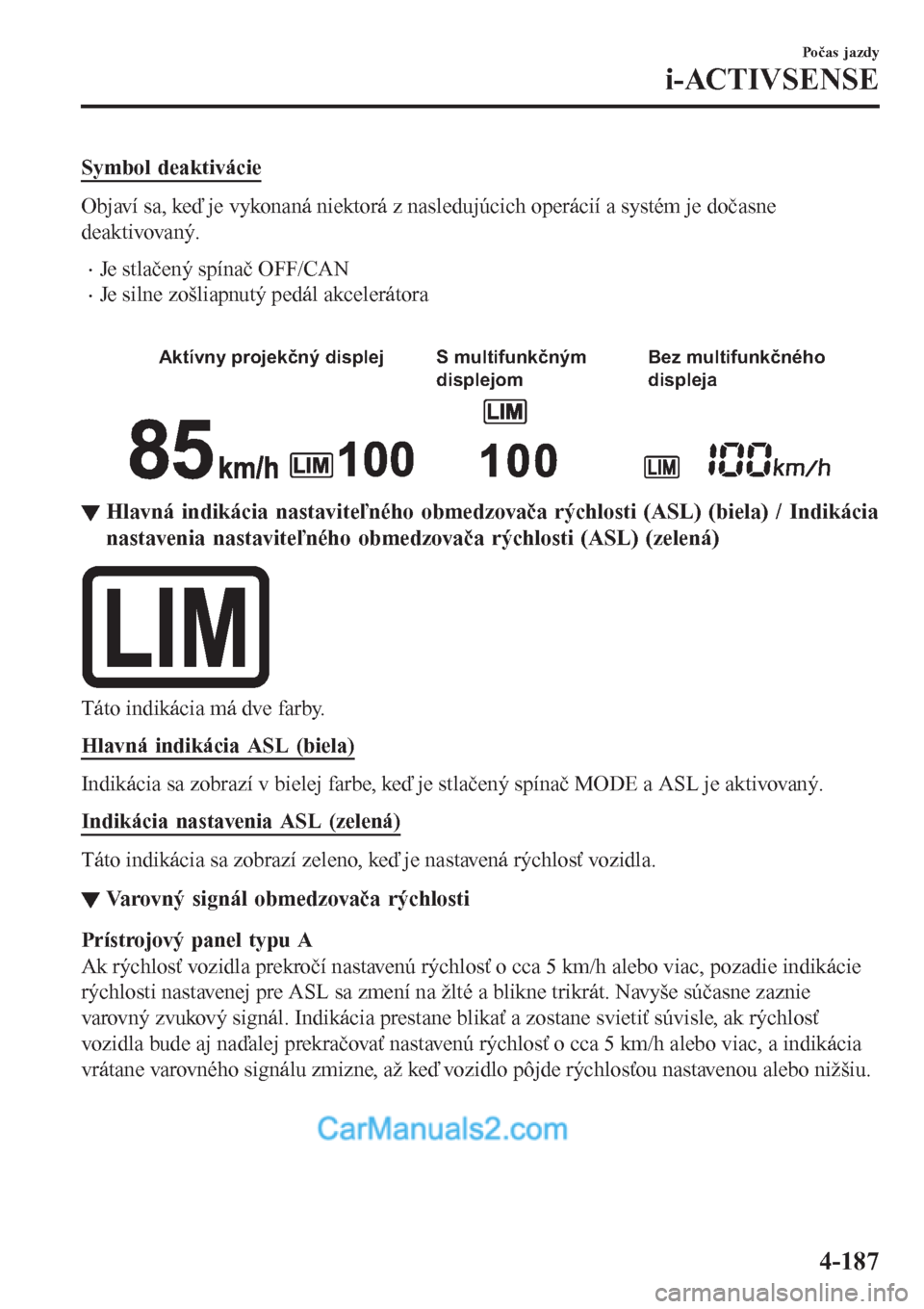

Symbol deaktivácie
Objaví sa, keď je vykonaná niektorá z nasledujúcich operácií a systém je dočasne
deaktivovaný.
•Je stlačený spínač OFF/CAN
•Je silne zošliapnutý pedál akcelerátora

Aktívny projekčný displej S multifunkčným
displejomBez multifunkčného
displeja
▼Hlavná indikácia nastaviteľného obmedzovača rýchlosti (ASL) (biela) / Indikácia
nastavenia nastaviteľného obmedzovača rýchlosti (ASL) (zelená)
Táto indikácia má dve farby.
Hlavná indikácia ASL (biela)
Indikácia sa zobrazí v bielej farbe, keď je stlačený spínač MODE a ASL je aktivovaný.
Indikácia nastavenia ASL (zelená)
Táto indikácia sa zobrazí zeleno, keď je nastavená rýchlosť vozidla.
▼Varovný signál obmedzovača rýchlosti
Prístrojový panel typu A
Ak rýchlosť vozidla prekročí nastavenú rýchlosť o cca 5 km/h alebo viac, pozadie indikácie
rýchlosti nastavenej pre ASL sa zmení na žlté a blikne trikrát. Navyše súčasne zaznie
varovný zvukový signál. Indikácia prestane blikať a zostane svietiť súvisle, ak rýchlosť
vozidla bude aj naďalej prekračovať nastavenú rýchlosť o cca 5 km/h alebo viac, a indikácia
vrátane varovného signálu zmizne, až keď vozidlo pôjde rýchlosťou nastavenou alebo nižšiu.
Po č a s ja zdy
i-ACTIVSENSE
4-187

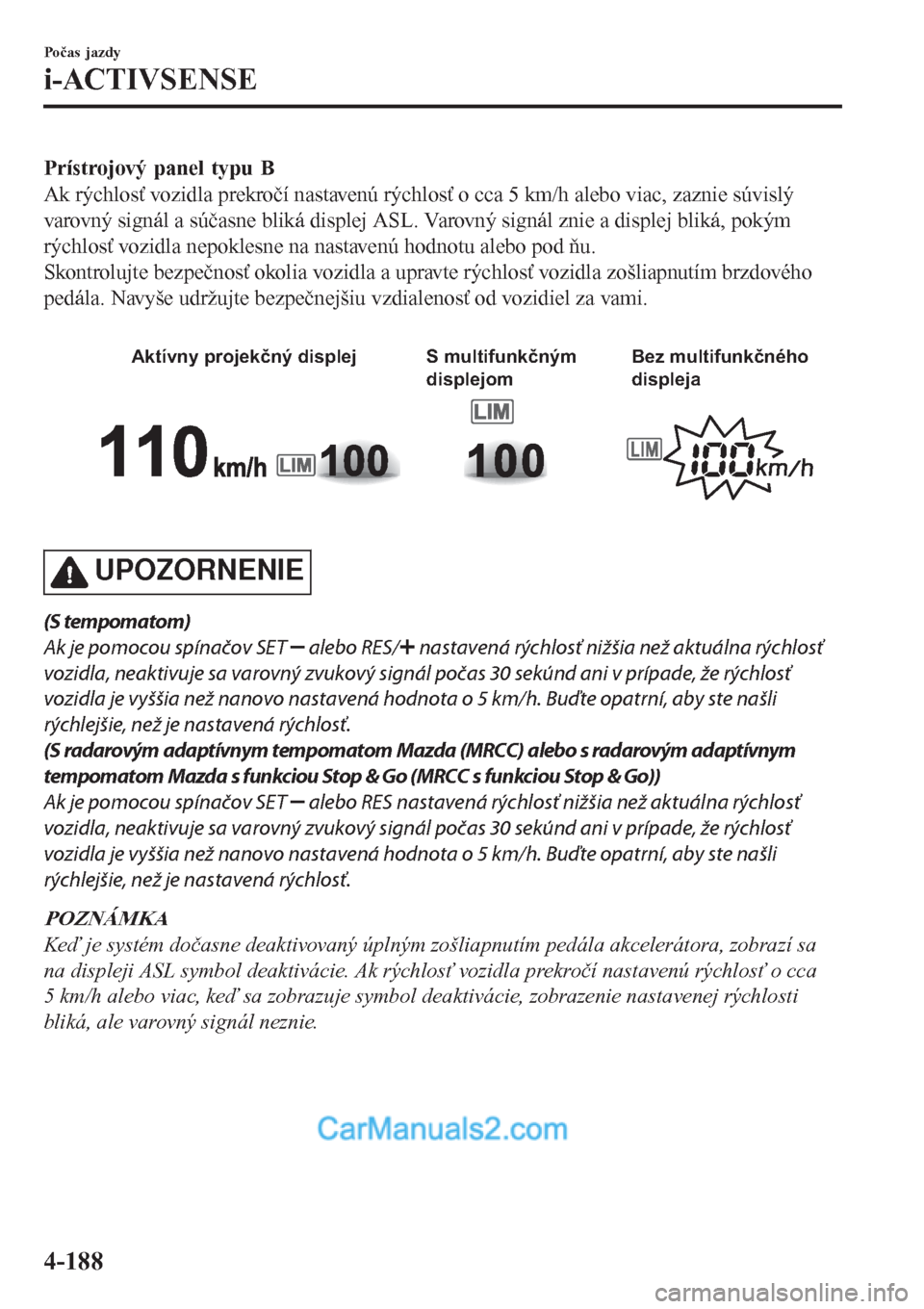

Prístrojový panel typu B
Ak rýchlosť vozidla prekročí nastavenú rýchlosť o cca 5 km/h alebo viac, zaznie súvislý
varovný signál a súčasne bliká displej ASL. Varovný signál znie a displej bliká, pokým
rýchlosť vozidla nepoklesne na nastavenú hodnotu alebo pod ňu.
Skontrolujte bezpečnosť okolia vozidla a upravte rýchlosť vozidla zošliapnutím brzdového
pedála. Navyše udržujte bezpečnejšiu vzdialenosť od vozidiel za vami.

Aktívny projekčný displej S multifunkčným
displejomBez multifunkčného
displeja
UPOZORNENIE
(S tempomatom)
Ak je pomocou spínačov SET
alebo RES/ nastavená rýchlosť nižšia než aktuálna rýchlosť
vozidla, neaktivuje sa varovný zvukový signál počas 30 sekúnd ani v prípade, že rýchlosť
vozidla je vyššia než nanovo nastavená hodnota o 5 km/h. Buďte opatrní, aby ste našli
rýchlejšie, než je nastavená rýchlosť.
(S radarovým adaptívnym tempomatom Mazda (MRCC) alebo s radarovým adaptívnym
tempomatom Mazda s funkciou Stop & Go (MRCC s funkciou Stop & Go))
Ak je pomocou spínačov SET
alebo RES nastavená rýchlosť nižšia než aktuálna rýchlosť
vozidla, neaktivuje sa varovný zvukový signál počas 30 sekúnd ani v prípade, že rýchlosť
vozidla je vyššia než nanovo nastavená hodnota o 5 km/h. Buďte opatrní, aby ste našli
rýchlejšie, než je nastavená rýchlosť.
POZNÁMKA
Keď je systém dočasne deaktivovaný úplným zošliapnutím pedála akcelerátora, zobrazí sa
na displeji ASL symbol deaktivácie. Ak rýchlosť vozidla prekročí nastavenú rýchlosť o cca
5 km/h alebo viac, keď sa zobrazuje symbol deaktivácie, zobrazenie nastavenej rýchlosti
bliká, ale varovný signál neznie.
Počas jazdy
i-ACTIVSENSE
4-188

▼Aktivácia/deaktivácia
POZNÁMKA
Pri vypnutí spínača zapaľovania sa zachová stav systému, ktorý existoval pred vypnutím
spínača zapaľovania.
Ak napríklad spínač zapaľovania vypnete v čase, keď je systém ASL zapnutý, zapne sa tento
systém aj pri budúcom zapnutí spínača zapaľovania.
Aktivácia
Stlačením spínača MODE tento systém aktivujete. Zobrazí sa obrazovka ASL a objaví sa
hlavná indikácia ASL v bielej farbe.
POZNÁMKA
Ak sa aktivuje tempomat, radarový adaptívny tempomat Mazda (MRCC) alebo radarový
adaptívny tempomat Mazda s funkciou Stop & Go (MRCC s funkciou Stop & Go) po stlačení
spínača MODE, stlačte ho znovu, aby ste prepli na ASL.
Deaktivácia
Ak chcete systém deaktivovať, postupujte nasledujúcim spôsobom:
Keď bola nastavená rýchlosť pre tempomat (indikácia nastavenia ASL sa zobrazí
v zelenej farbe)
Dlhé stlačenie spínača OFF/CAN alebo 2x stlačenie spínača OFF/CAN. Obrazovka ASL sa
už naďalej nezobrazuje a indikácia nastavenia ASL (zelená) sa nezobrazuje.
Keď nebola nastavená rýchlosť pre tempomat (hlavná indikácia ASL sa zobrazí
v bielej farbe)
Stlačte spínač OFF/CAN. Obrazovka ASL sa už naďalej nezobrazuje a hlavná indikácia ASL
(biela) sa nezobrazuje.
POZNÁMKA
Ak spínač MODE stlačíte, keď je ASL v činnosti, systém prepne na tempomat, radarový
adaptívny tempomat Mazda (MRCC) alebo radarový adaptívny tempomat Mazda s funkciou
Stop & Go (MRCC s funkciou Stop & Go).
Po č a s ja zdy
i-ACTIVSENSE
4-189

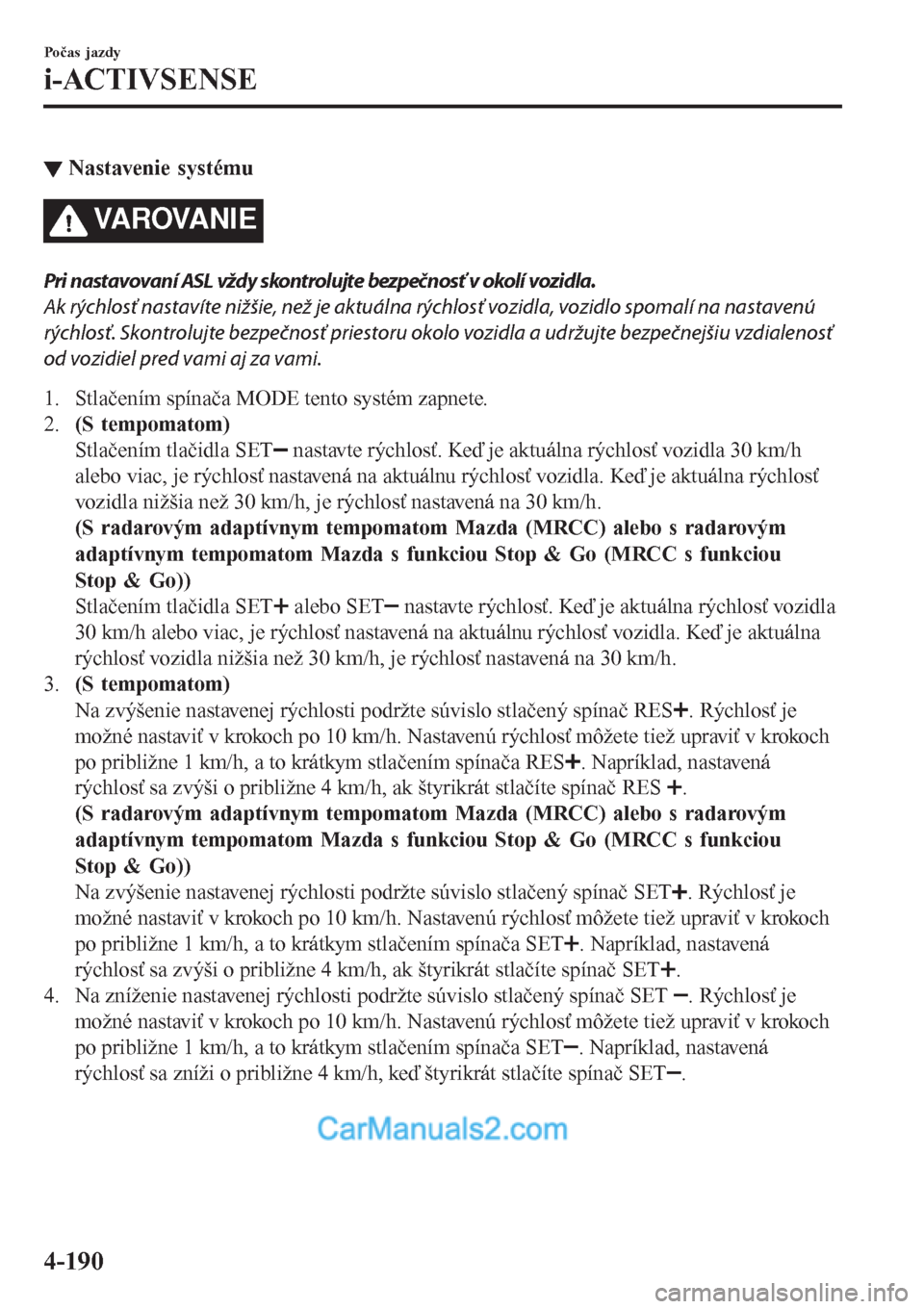

▼Nastavenie systému
VAROVANIE
Pri nastavovaní ASL vždy skontrolujte bezpečnosť v okolí vozidla.
Ak rýchlosť nastavíte nižšie, než je aktuálna rýchlosť vozidla, vozidlo spomalí na nastavenú
rýchlosť. Skontrolujte bezpečnosť priestoru okolo vozidla a udržujte bezpečnejšiu vzdialenosť
od vozidiel pred vami aj za vami.
1. Stlačením spínača MODE tento systém zapnete.
2.(S tempomatom)
Stlačením tlačidla SET
nastavte rýchlosť. Keď je aktuálna rýchlosť vozidla 30 km/h
alebo viac, je rýchlosť nastavená na aktuálnu rýchlosť vozidla. Keď je aktuálna rýchlosť
vozidla nižšia než 30 km/h, je rýchlosť nastavená na 30 km/h.
(S radarovým adaptívnym tempomatom Mazda (MRCC) alebo s radarovým
adaptívnym tempomatom Mazda s funkciou Stop & Go (MRCC s funkciou
Stop & Go))
Stlačením tlačidla SET
alebo SET nastavte rýchlosť. Keď je aktuálna rýchlosť vozidla
30 km/h alebo viac, je rýchlosť nastavená na aktuálnu rýchlosť vozidla. Keď je aktuálna
rýchlosť vozidla nižšia než 30 km/h, je rýchlosť nastavená na 30 km/h.
3.(S tempomatom)
Na zvýšenie nastavenej rýchlosti podržte súvislo stlačený spínač RES
. Rýchlosť je
možné nastaviť v krokoch po 10 km/h. Nastavenú rýchlosť môžete tiež upraviť v krokoch
po približne 1 km/h, a to krátkym stlačením spínača RES
. Napríklad, nastavená
rýchlosť sa zvýši o približne 4 km/h, ak štyrikrát stlačíte spínač RES
.
(S radarovým adaptívnym tempomatom Mazda (MRCC) alebo s radarovým
adaptívnym tempomatom Mazda s funkciou Stop & Go (MRCC s funkciou
Stop & Go))
Na zvýšenie nastavenej rýchlosti podržte súvislo stlačený spínač SET
. Rýchlosť je
možné nastaviť v krokoch po 10 km/h. Nastavenú rýchlosť môžete tiež upraviť v krokoch
po približne 1 km/h, a to krátkym stlačením spínača SET
. Napríklad, nastavená
rýchlosť sa zvýši o približne 4 km/h, ak štyrikrát stlačíte spínač SET
.
4. Na zníženie nastavenej rýchlosti podržte súvislo stlačený spínač SET
. Rýchlosť je
možné nastaviť v krokoch po 10 km/h. Nastavenú rýchlosť môžete tiež upraviť v krokoch
po približne 1 km/h, a to krátkym stlačením spínača SET
. Napríklad, nastavená
rýchlosť sa zníži o približne 4 km/h, keď štyrikrát stlačíte spínač SET
.
