Page 331 of 787

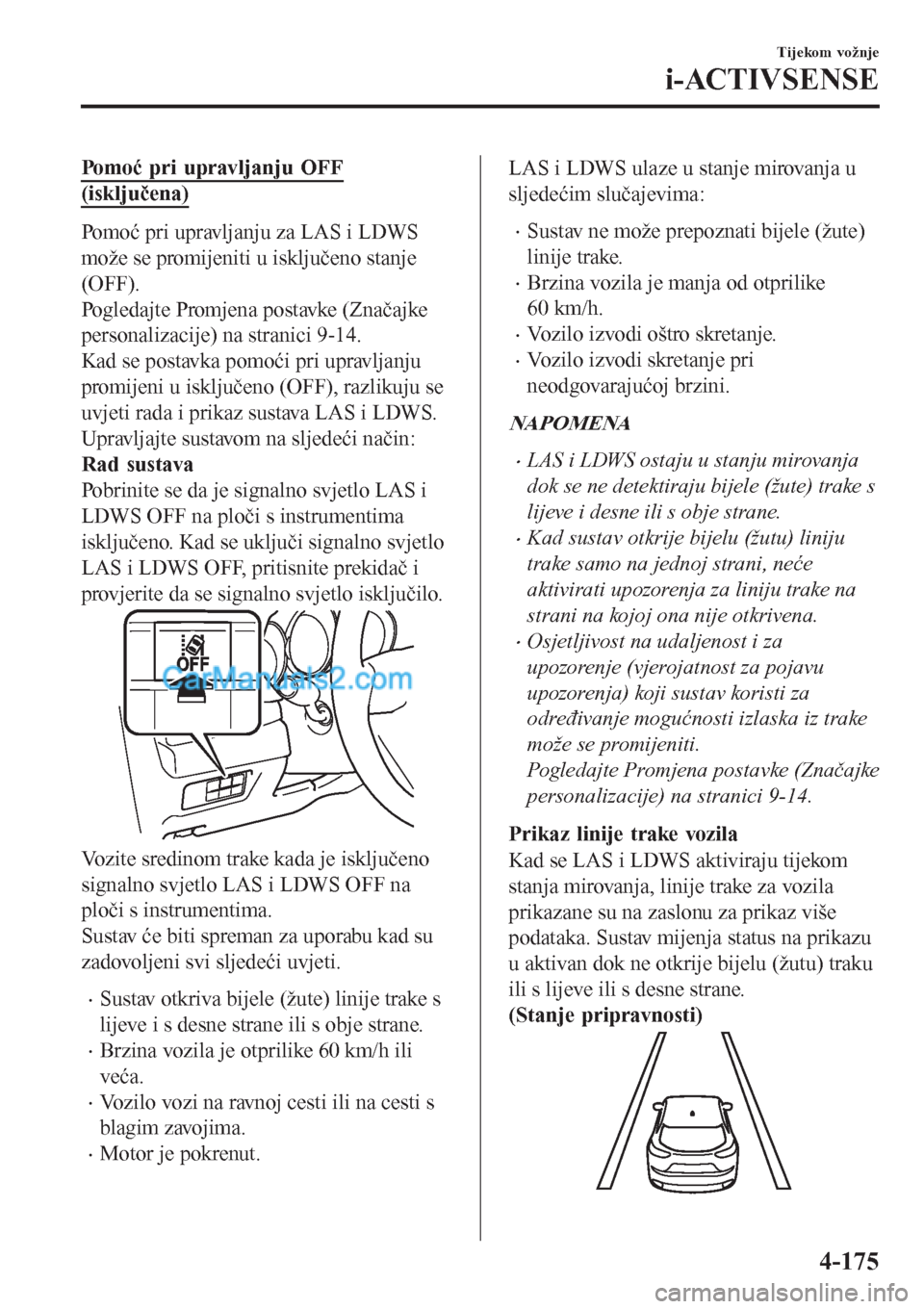

Pomoć pri upravljanju OFF
(isključena)
Pomoć pri upravljanju za LAS i LDWS
može se promijeniti u isključeno stanje
(OFF).
Pogledajte Promjena postavke (Značajke
personalizacije) na stranici 9-14.
Kad se postavka pomoći pri upravljanju
promijeni u isključeno (OFF), razlikuju se
uvjeti rada i prikaz sustava LAS i LDWS.
Upravljajte sustavom na sljedeći način:
Rad sustava
Pobrinite se da je signalno svjetlo LAS i
LDWS OFF na ploči s instrumentima
isključeno. Kad se uključi signalno svjetlo
LAS i LDWS OFF, pritisnite prekidač i
provjerite da se signalno svjetlo isključilo.
Vozite sredinom trake kada je isključeno
signalno svjetlo LAS i LDWS OFF na
ploči s instrumentima.
Sustav će biti spreman za uporabu kad su
zadovoljeni svi sljedeći uvjeti.
•Sustav otkriva bijele (žute) linije trake s
lijeve i s desne strane ili s obje strane.
•Brzina vozila je otprilike 60 km/h ili
veća.
•Vozilo vozi na ravnoj cesti ili na cesti s
blagim zavojima.
•Motor je pokrenut.
LAS i LDWS ulaze u stanje mirovanja u
sljedećim slučajevima:
•Sustav ne može prepoznati bijele (žute)
linije trake.
•Brzina vozila je manja od otprilike
60 km/h.
•Vozilo izvodi oštro skretanje.
•Vozilo izvodi skretanje pri
neodgovarajućoj brzini.
NAPOMENA
•LAS i LDWS ostaju u stanju mirovanja
dok se ne detektiraju bijele (žute) trake s
lijeve i desne ili s obje strane.
•Kad sustav otkrije bijelu (žutu) liniju
trake samo na jednoj strani, neće
aktivirati upozorenja za liniju trake na
strani na kojoj ona nije otkrivena.
•Osjetljivost na udaljenost i za
upozorenje (vjerojatnost za pojavu
upozorenja) koji sustav koristi za
određivanje mogućnosti izlaska iz trake
može se promijeniti.
Pogledajte Promjena postavke (Značajke
personalizacije) na stranici 9-14.
Prikaz linije trake vozila
Kad se LAS i LDWS aktiviraju tijekom
stanja mirovanja, linije trake za vozila
prikazane su na zaslonu za prikaz više
podataka. Sustav mijenja status na prikazu
u aktivan dok ne otkrije bijelu (žutu) traku
ili s lijeve ili s desne strane.
(Stanje pripravnosti)
Tijekom vožnje
i-ACTIVSENSE
4-175
Page 332 of 787

(Radno stanje)
Automatsko poništavanje
U sljedećim slučajevima LAS i LDWS
automatski prestaju s radom, uključuje se
pokazatelj upozorenja (narančasto) za LAS
i LDWS i prikazuje se upozorenje. Kada se
LAS i LDWS aktiviraju, sustav se
automatski uključuje.
•Temperatura unutar kamere je visoka ili
niska.
•Vjetrobransko staklo oko kamere je
zamagljeno.
•Vjetrobransko staklo oko kamere je
blokirano preprekom, što uzrokuje lošu
prednju vidljivost.
(Automatsko poništavanje upozorenja)
Ako se izvode sljedeće radnje, LAS i
LDWS će utvrditi namjerava li se vozač
prestrojiti, a rad sustava automatski će se
poništiti. Rad sustava LAS i LDWS se
automatski nastavlja nakon radnje.
•Upravljačem se naglo upravlja.
•Papučica kočnice je pritisnuta.
•Papučica gasa je pritisnuta.
(Ako želite poništiti funkciju
automatskog poništavanja osjetljivosti,
odznačite „Warning sensitivity”
(Upozorenje o osjetljivosti) u
postavkama značajki personalizacije.)
•Ručica pokazivača smjera je aktivirana.
•Vozilo je prešlo liniju trake.
▼▼Prekid rada sustava
Kada su sustavi LAS i LDWS isključeni,
pritisnite prekidač LAS i LDWS OFF.
Uključit će se signalno svjetlo OFF
sustava LAS i LDWS.
NAPOMENA
•U sljedećim slučajevima sustav LAS i
LDWS automatski prestaje s radom, a na
zaslonu za prikaz više podataka prikazat
će se pokazatelj OFF za sustave LAS i
LDWS. Neka vaše vozilo pregleda
stručni serviser, preporučujemo
ovlaštenog Mazdina servisera.
•Postoji neispravnost u radu servo
upravljača.
•Postoji neispravnost u radu sustava
TCS.
•Postoji neispravnost u radu prednje
kamere za detekciju (FSC).
(Europski modeli)
•Kad je pokretanje u položaju OFF, LAS
i LDWS se aktiviraju sljedeći put kad
pokretanje bude u položaju ON.
Tijekom vožnje
i-ACTIVSENSE
4-176
Page 333 of 787

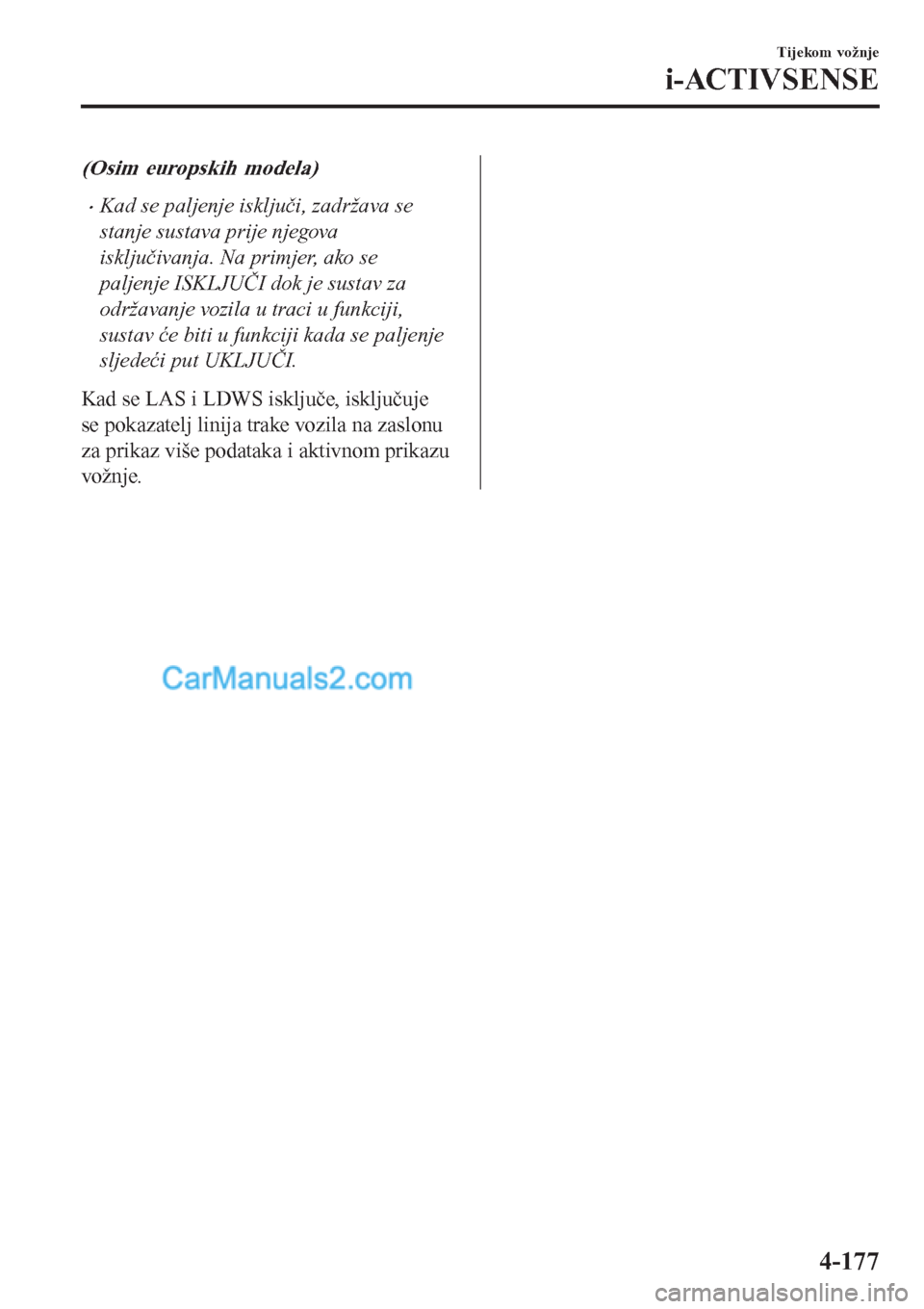

(Osim europskih modela)
•Kad se paljenje isključi, zadržava se
stanje sustava prije njegova
isključivanja. Na primjer, ako se
paljenje ISKLJUČI dok je sustav za
održavanje vozila u traci u funkciji,
sustav će biti u funkciji kada se paljenje
sljedeći put UKLJUČI.
Kad se LAS i LDWS isključe, isključuje
se pokazatelj linija trake vozila na zaslonu
za prikaz više podataka i aktivnom prikazu
vožnje.
Tijekom vožnje
i-ACTIVSENSE
4-177
Page 334 of 787

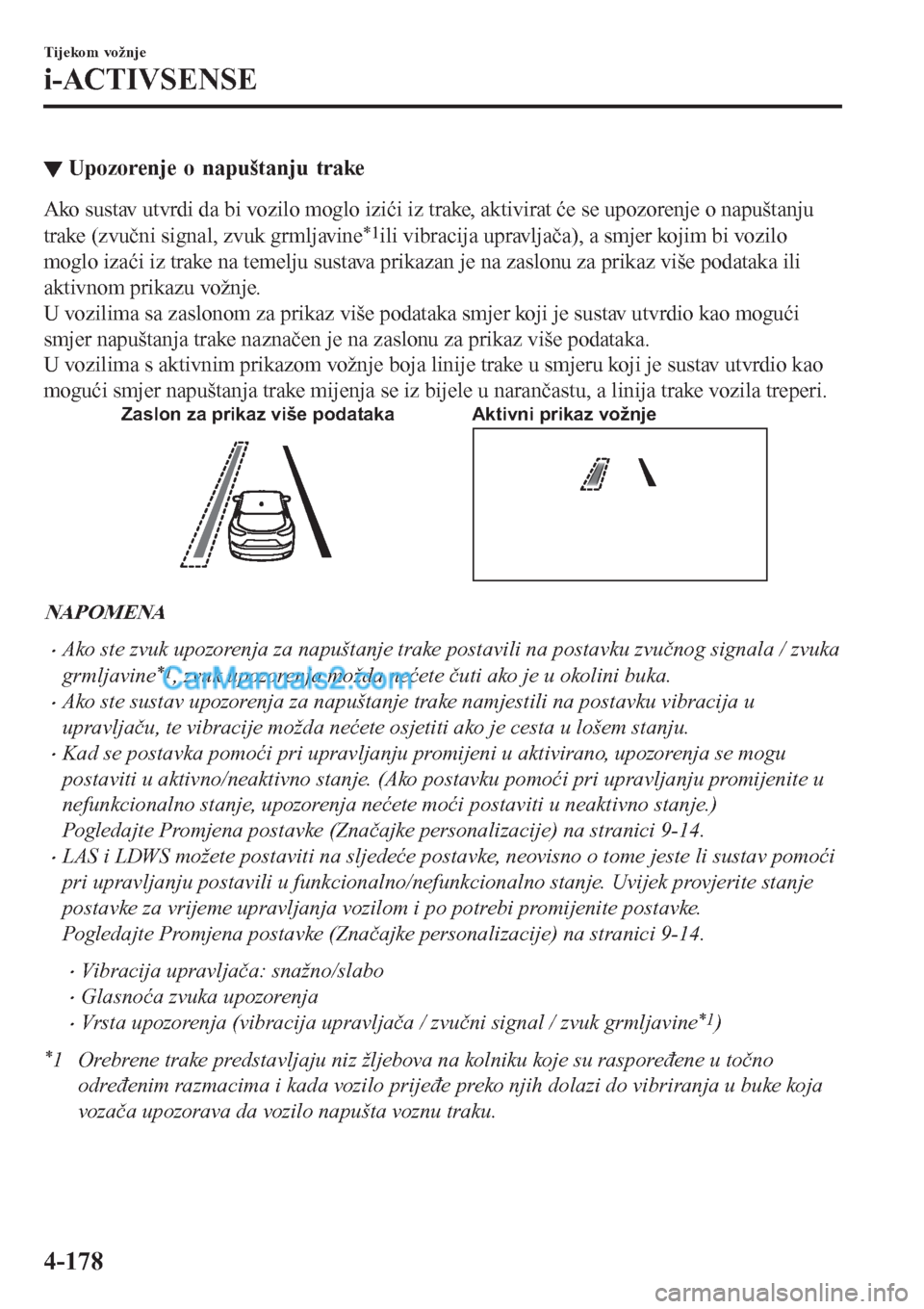

▼Upozorenje o napuštanju trake
Ako sustav utvrdi da bi vozilo moglo izići iz trake, aktivirat će se upozorenje o napuštanju
trake (zvučni signal, zvuk grmljavine
*1ili vibracija upravljača), a smjer kojim bi vozilo
moglo izaći iz trake na temelju sustava prikazan je na zaslonu za prikaz više podataka ili
aktivnom prikazu vožnje.
U vozilima sa zaslonom za prikaz više podataka smjer koji je sustav utvrdio kao mogući
smjer napuštanja trake naznačen je na zaslonu za prikaz više podataka.
U vozilima s aktivnim prikazom vožnje boja linije trake u smjeru koji je sustav utvrdio kao
mogući smjer napuštanja trake mijenja se iz bijele u narančastu, a linija trake vozila treperi.
Zaslon za prikaz više podataka Aktivni prikaz vožnje
NAPOMENA
•Ako ste zvuk upozorenja za napuštanje trake postavili na postavku zvučnog signala / zvuka
grmljavine
*1, zvuk upozorenja možda nećete čuti ako je u okolini buka.
•Ako ste sustav upozorenja za napuštanje trake namjestili na postavku vibracija u
upravljaču, te vibracije možda nećete osjetiti ako je cesta u lošem stanju.
•Kad se postavka pomoći pri upravljanju promijeni u aktivirano, upozorenja se mogu
postaviti u aktivno/neaktivno stanje. (Ako postavku pomoći pri upravljanju promijenite u
nefunkcionalno stanje, upozorenja nećete moći postaviti u neaktivno stanje.)
Pogledajte Promjena postavke (Značajke personalizacije) na stranici 9-14.
•LAS i LDWS možete postaviti na sljedeće postavke, neovisno o tome jeste li sustav pomoći
pri upravljanju postavili u funkcionalno/nefunkcionalno stanje. Uvijek provjerite stanje
postavke za vrijeme upravljanja vozilom i po potrebi promijenite postavke.
Pogledajte Promjena postavke (Značajke personalizacije) na stranici 9-14.
•Vibracija upravljača: snažno/slabo
•Glasnoća zvuka upozorenja
•Vrsta upozorenja (vibracija upravljača / zvučni signal / zvuk grmljavine*1)
*1 Orebrene trake predstavljaju niz žljebova na kolniku koje su raspoređene u točno
određenim razmacima i kada vozilo prijeđe preko njih dolazi do vibriranja u buke koja
vozača upozorava da vozilo napušta voznu traku.
Tijekom vožnje
i-ACTIVSENSE
4-178
Page 335 of 787

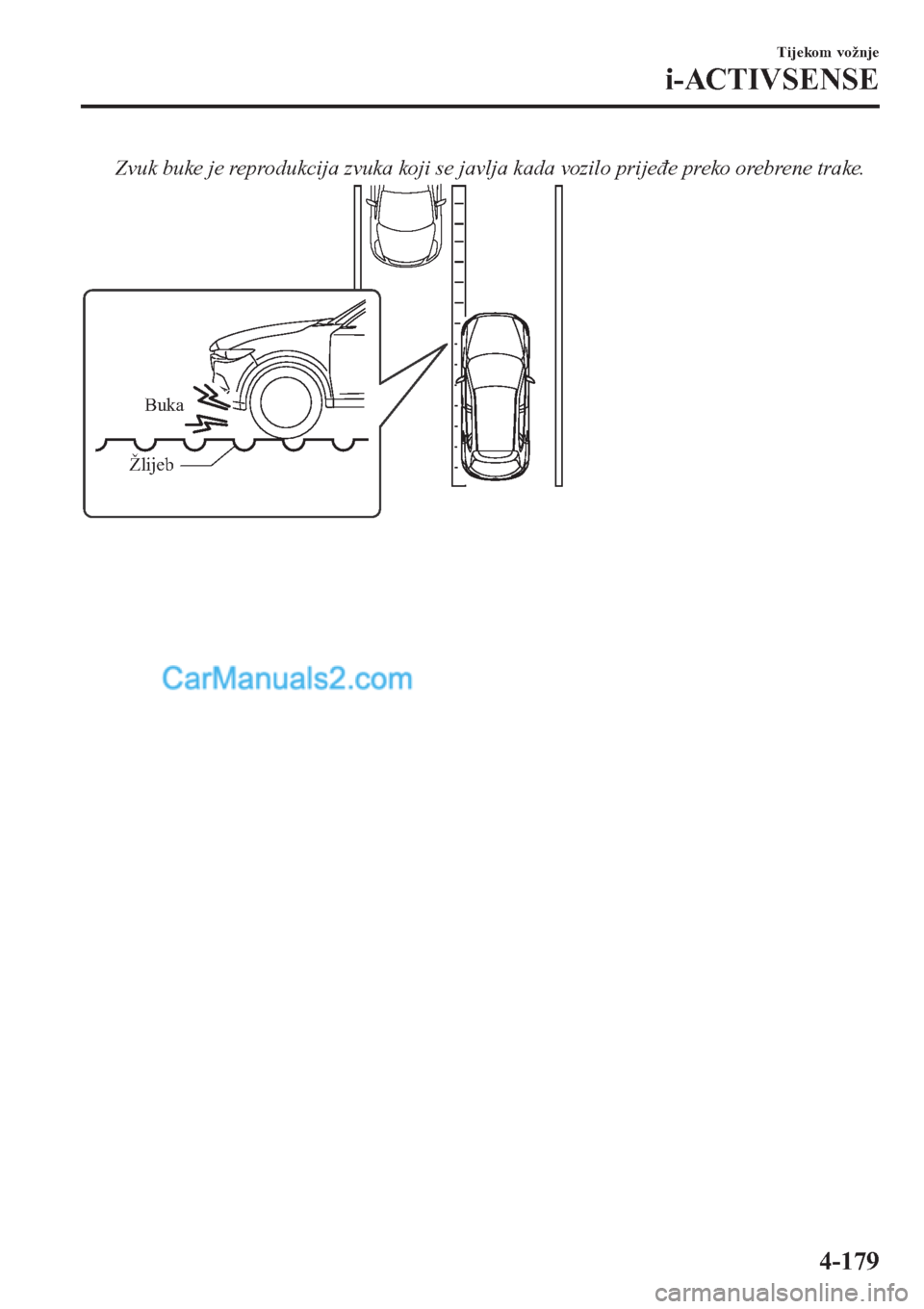

Zvuk buke je reprodukcija zvuka koji se javlja kada vozilo prijeđe preko orebrene trake.
Buka
Žlijeb
Tijekom vožnje
i-ACTIVSENSE
4-179
Page 336 of 787

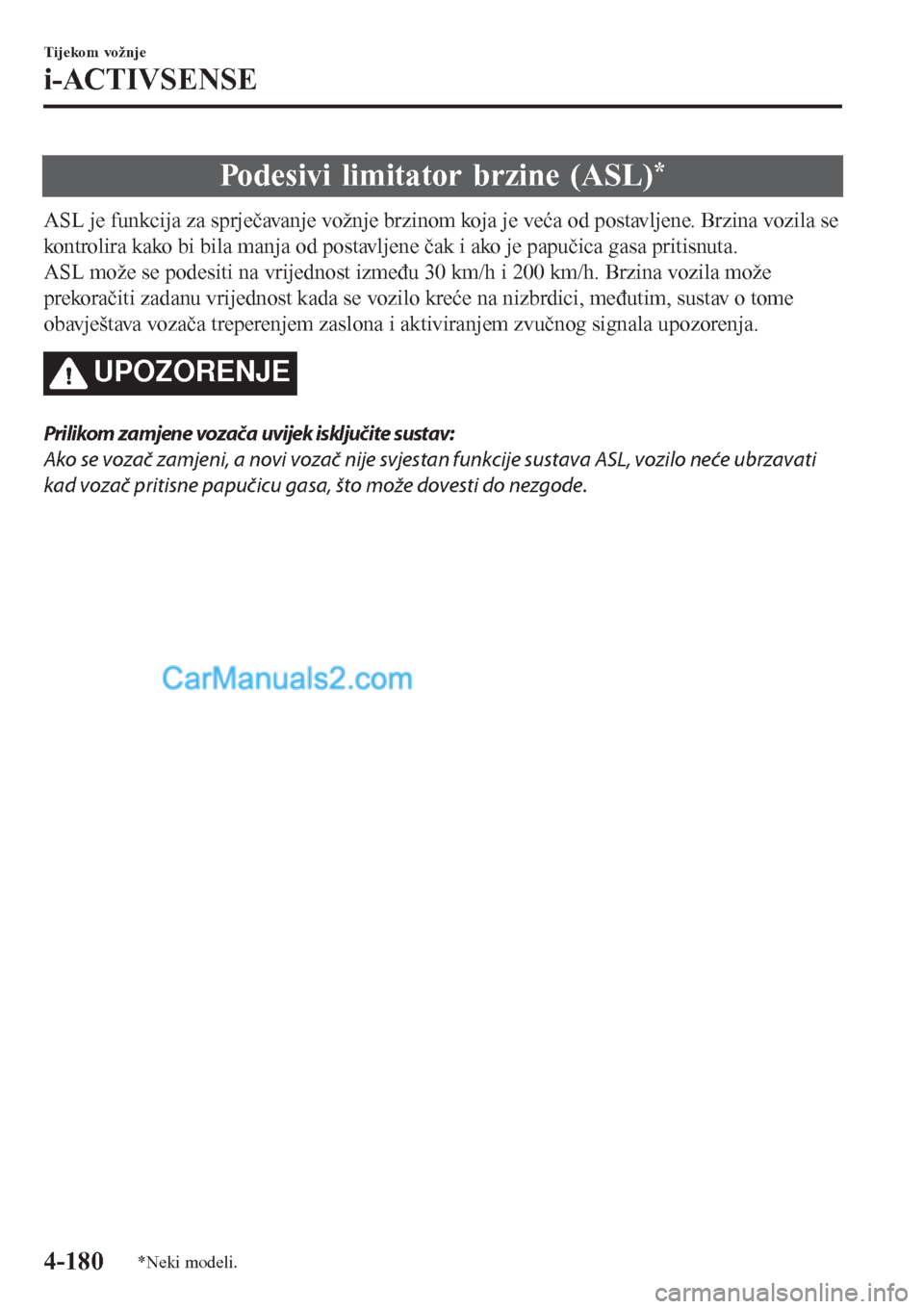

Podesivi limitator brzine (ASL)*
ASL je funkcija za sprječavanje vožnje brzinom koja je veća od postavljene. Brzina vozila se
kontrolira kako bi bila manja od postavljene čak i ako je papučica gasa pritisnuta.
ASL može se podesiti na vrijednost između 30 km/h i 200 km/h. Brzina vozila može
prekoračiti zadanu vrijednost kada se vozilo kreće na nizbrdici, međutim, sustav o tome
obavještava vozača treperenjem zaslona i aktiviranjem zvučnog signala upozorenja.
UPOZORENJE
Prilikom zamjene vozača uvijek isključite sustav:
Ako se vozač zamjeni, a novi vozač nije svjestan funkcije sustava ASL, vozilo neće ubrzavati
kad vozač pritisne papučicu gasa, što može dovesti do nezgode.
Tijekom vožnje
i-ACTIVSENSE
4-180*Neki modeli.
Page 337 of 787

Sustav se sastoji od zaslona sustava ASL i prekidača limitatora brzine na upravljaču.
Sustav tempomata
Prekidač MODE
Prekidač RES/+
Prekidač SET-
Prekidač OFF/CANPrekidač CANCEL Prekidač RES
Prekidač OFF Prekidač
MODE
Prekidač SET- Prekidač SET+
Aktivni prikaz vožnje
(Vjetrobranska vrsta)
(Automatska preklopna vrsta) Ploča s instrumentima vrste A
(Sa zaslonom za prikaz više podataka)
(Bez zaslona za prikaz više podataka) Ploča s instrumentima vrste B
Sustav Mazda radarski tempomat (MRCC)
ili Mazda radarski tempomat s funkcijom
Stop & Go (MRCC s funkcijom Stop & Go)
Tijekom vožnje
i-ACTIVSENSE
4-181
Page 338 of 787

▼Zaslon podesivog limitatora brzine (ASL)
Stanje postavki sustava ASL prikazuje se na aktivnom prikazu vožnje (vozila s aktivnim
prikazom vožnje) ili na zaslonu na ploči s instrumentima.
Prikaz stanja pripravnosti
Prikazuje se kad se upotrebljava prekidač limitatora brzine i kad je sustav uključen.
Isključuje se kada se sustav isključi.
Aktivni prikaz vožnje Sa zaslonom za
prikaz više podatakaBez zaslona za
prikaz više podataka
Prikaz postavki
S tempomatom
Prikazuje se kad se upotrebljava prekidač SET
i kad se postavi brzina.
Sa sustavom Mazda radarski tempomat (MRCC) ili Mazda radarski tempomat s
funkcijom Stop & Go (MRCC s funkcijom Stop & Go).
Prikazuje se kad se upravlja prekidač SET
ili SET a brzina je postavljena.
Aktivni prikaz vožnje Sa zaslonom za
prikaz više podatakaBez zaslona za
prikaz više podataka
Prikaz otkazivanja
Prikazuje se kad se izvede bilo koja od sljedećih radnji i kad je sustav trenutno otkazan.
•Prekidač OFF/CAN se upotrebljava
•Kada se papučica gasa snažno pritisne
Aktivni prikaz vožnje Sa zaslonom za
prikaz više podatakaBez zaslona za
prikaz više podataka
Tijekom vožnje
i-ACTIVSENSE
4-182
Page 339 of 787

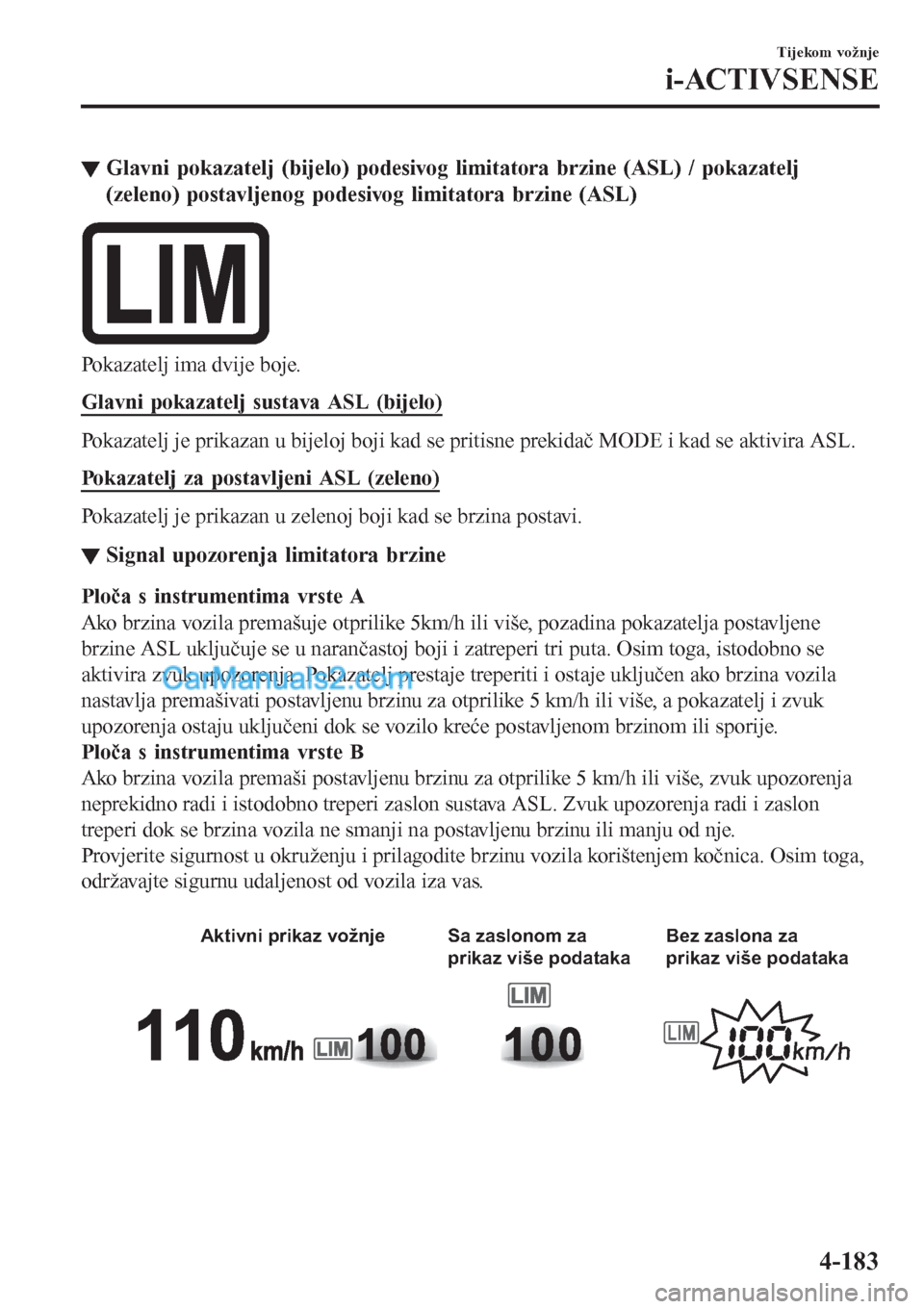

▼Glavni pokazatelj (bijelo) podesivog limitatora brzine (ASL) / pokazatelj
(zeleno) postavljenog podesivog limitatora brzine (ASL)
Pokazatelj ima dvije boje.
Glavni pokazatelj sustava ASL (bijelo)
Pokazatelj je prikazan u bijeloj boji kad se pritisne prekidač MODE i kad se aktivira ASL.
Pokazatelj za postavljeni ASL (zeleno)
Pokazatelj je prikazan u zelenoj boji kad se brzina postavi.
▼Signal upozorenja limitatora brzine
Ploča s instrumentima vrste A
Ako brzina vozila premašuje otprilike 5km/h ili više, pozadina pokazatelja postavljene
brzine ASL uključuje se u narančastoj boji i zatreperi tri puta. Osim toga, istodobno se
aktivira zvuk upozorenja. Pokazatelj prestaje treperiti i ostaje uključen ako brzina vozila
nastavlja premašivati postavljenu brzinu za otprilike 5 km/h ili više, a pokazatelj i zvuk
upozorenja ostaju uključeni dok se vozilo kreće postavljenom brzinom ili sporije.
Ploča s instrumentima vrste B
Ako brzina vozila premaši postavljenu brzinu za otprilike 5 km/h ili više, zvuk upozorenja
neprekidno radi i istodobno treperi zaslon sustava ASL. Zvuk upozorenja radi i zaslon
treperi dok se brzina vozila ne smanji na postavljenu brzinu ili manju od nje.
Provjerite sigurnost u okruženju i prilagodite brzinu vozila korištenjem kočnica. Osim toga,
održavajte sigurnu udaljenost od vozila iza vas.
Aktivni prikaz vožnje Sa zaslonom za
prikaz više podatakaBez zaslona za
prikaz više podataka
Tijekom vožnje
i-ACTIVSENSE
4-183
Page 340 of 787

OPREZ
(S tempomatom)
Ako je postavljena brzina manja od trenutačne brzine vozila pritiskom prekidača SET ili RES/,
signal upozorenja neće se aktivirati otprilike 30 sekundi, čak i ako je brzina vozila za 5 km/h veća od
novopostavljene brzine. Pobrinite se ne premašite postavljenu brzinu.
(Sa sustavom Mazda radarski tempomat (MRCC) ili Mazda radarski tempomat s funkcijom
Stop & Go (MRCC s funkcijom Stop & Go))
Ako je postavljena brzina manja od trenutačne brzine vozila pritiskom prekidača SET
ili RES,
signal upozorenja neće se aktivirati otprilike 30 sekundi, čak i ako je brzina vozila za 5 km/h
veća od novopostavljene brzine. Pobrinite se ne premašite postavljenu brzinu.
NAPOMENA
Kada se sustav privremeno otkaže potpunim pritiskanjem papučice gasa, na zaslonu
limitatora ASL prikazuje se otkazivanje. Ako brzina vozila prekorači postavljenu brzinu za
približno 5 km/h ili više dok se prikazuje zaslon otkazivanja, prikaz postavljene brzine
treperi, ali zvuk upozorenja se ne aktivira.
▼Uključivanje/isključivanje
NAPOMENA
Kad se paljenje isključi, zadržava se stanje sustava prije njegova isključivanja.
Na primjer, ako se pokretanje prebaci u položaj OFF dok sustav ASL radi, sustav će biti u
funkciji kada se pokretanje sljedeći put prebaci u položaj ON.
Aktiviranje
Pritisnite prekidač MODE kako biste upravljali sustavom. Prikazan je zaslon sustava ASL i
uključuje se glavni pokazatelj sustava ASL u bijeloj boji.
NAPOMENA
Kada tempomat, Mazda radarski tempomat (MRCC) ili sustav Mazda radarskog tempomata
s funkcijom Stop & Go (MRCC s funkcijom Stop & Go) postanu aktivni nakon pritiska
prekidača MODE, ponovno pritisnite prekidač MODE kako biste prebacili na sustav ASL.
Deaktiviranje
Kako biste deaktivirali sustav, učinite sljedeće:
Kada je brzina tempomata postavljena (pokazatelj postavljenog sustava ASL
prikazuje se u zelenoj boji)
Dugo pritisnite prekidač OFF/CAN ili dva puta pritisnite prekidač OFF/CAN. Zaslon sustava ASL
više nije prikazan i ne prikazuje se pokazatelj (zeleno) postavljenog sustava ASL.
Tijekom vožnje
i-ACTIVSENSE
4-184
