MAZDA MODEL CX-5 2017 Ägarmanual (in Swedish)

4. Håll SET intryckt om du vill sänka den inställda hastigheten. Den inställda hastigheten
kan sänkas i steg om 10 km/h. Den inställda hastigheten kan även justeras i steg om 1
km/h genom att kortvarigt trycka på SET
. Den inställda hastigheten sänks till exempel
cirka 4 km/h om du trycker på SET
fyra gånger.
OBS
•(Med farthållare)
När den inställda hastigheten visas i in strumentgruppen ska du trycka på RES/
om du
vill ställa in hastigheten som visas.
(Med Mazda radarfarthållare (MRCC) eller Mazda radarfarthållare med stopp- och
körfunktion (MRCC med stopp- och körfunktion))
När den inställda hastigheten visas i instrume ntgruppen ska du trycka på RES om du vill
ställa in hastigheten som visas.
•Systemet stängs tillfälligt av när bilen accelereras genom att kraftigt trycka ner
gaspedalen, men systemet aktiveras igen när hasti gheten sänkts till inställd hastighet eller
under den hastigheten.
•Bilens hastighet kan överskrida den inställda hastigheten i en nerförsbacke.
▼ Tillfälligt avbryta systemet
Systemet inaktiveras tillfälligt (i standby-läge) om något av följande utförs när ASL visas.
•OFF/CAN trycks in
•Gaspedalen trycks kraftigt ner
Med farthållare
Tryck på RES/
för att fortsätta att köra på den in ställda hastigheten. ASL-displayen
fortsätter att visas.
Med Mazda radarfarthållare (MRCC) eller Mazda radarfarthållare med stopp- och
körfunktion (MRCC med stopp- och körfunktion)
Tryck på RES för att fortsätta att köra på den inställda hastigheten. ASL-displayen fortsätter
att visas.
OBS
•(Med farthållare)
Hastigheten kan ställas in om du trycker på SET
när systemet befinner sig i standbyläge.
(Med Mazda radarfarthållare (MRCC) eller Mazda radarfarthållare med stopp- och
körfunktion (MRCC med stopp- och körfunktion))
Hastigheten kan ställas in genom att du trycker på SET
eller SET när systemet
befinner sig i standbyläge.
•ASL inaktiveras inte när du trycker på bromspedalen.
Under körning
i-ACTIVSENSE
4-178
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Avancerad bromsassistans i tättrafik (Advanced SCBS)(utom Indonesien och Taiwan)
*
Det avancerade SCBS-systemet varnar föraren om kollisionsrisker via displayen och ett
varningsljud när den framåtriktade kameran (F SC) avkänner ett fordon eller en fotgängare
framför och fastställer att det inte går att undvika en kollision när fordonet körs med en
hastighet av cirka 4 till 80 km/h om objektet framför är ett fordon och cirka 10 till 80 km/h
om objektet är en fotgängare. Systemet minskar dessutom skador i händelse av en kollision
genom att aktivera bromssystemet (den avance rade SCBS-bromsen) om systemet fastställer
att en kollision är oundviklig. När föraren trampar ned bromspedalen ansätts bromsarna
dessutom snabbt och hårt. (Bromsassistans (Avancerad SCBS bromsassistans))

Framåtriktad kamera
(FSC, Forward Sensing
Camera)
VARNING
Förlita dig inte enbart på det avancerade SCBS-systemet:
 Det avancerade SCBS-systemet är endast utfo rmat för att reducera skadorna i händelse av
en kollision. Om man förlitar sig alltför mycket på systemet kan det ge upphov till en olycka
om gaspedalen eller bromsped alen oavsiktligt trampas ner.
 Det avancerade SCBS-systemet reagerar på et t fordon eller en fotgängare framför bilen.
Systemet reagerar inte för hinder som vä ggar, fordon med 2 hjul eller djur.
Under körning
i-ACTIVSENSE
*Vissa modeller.4-179
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

VIKTIGT
I följande fall ska systemet stängas av för att undvika felaktig funktion:
När fordonet bogseras eller när fordonet bogserar ett annat fordon.
 Bilen
befinner sig på ett chassiställ.
 Vid körning på ojämna vägar, till exempel me d tätt växande gräs, eller vid terrängkörning.
Se Stoppa funktionen för avancerad bromsa ssistans i tättrafik (Advanced SCBS) på sidan
4-182 för information om hur du inaktiverar det avancerade SCBS-systemet.
OBS
•Det avancerade SCBS-systemet fungerar under följande förhållanden.
•Motorn är igång.
•Varningslampan (gul) för bromsassistans i tättrafik (SCBS) tänds inte.
•(Objektet är ett fordon framför)
Bilens hastighet är mellan 4 och 80 km/h.
•(Objektet är en fotgängare)
Bilens hastighet är mellan 10 och 80 km/h.
•Det avancerade SCBS-systemet är aktiverat.
•Under följande förhållanden kans ke det avancerade SCBS-systemet inte fungerar som det ska:
•Det avancerade SCBS-systemet fungerar inte när föraren avsiktligt utför köråtgärder (med
gaspedal och ratt).
•Om det finns risk för en delvis kontakt med fordonet framför.
•Fordonet körs på hala underlag, till exempel blöta, isiga eller snöiga vägar.
•Bromsförmågan försämras vid kalla temperaturer och när bromsarna är våta.
•Bilen körs i samma hastighet som framförvarande fordon.
•Gaspedalen är nedtryckt.
•Bromspedalen är nedtryckt.
•Ratten vrids.
•Växelväljaren manövreras.
Under körning
i-ACTIVSENSE
4-180
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

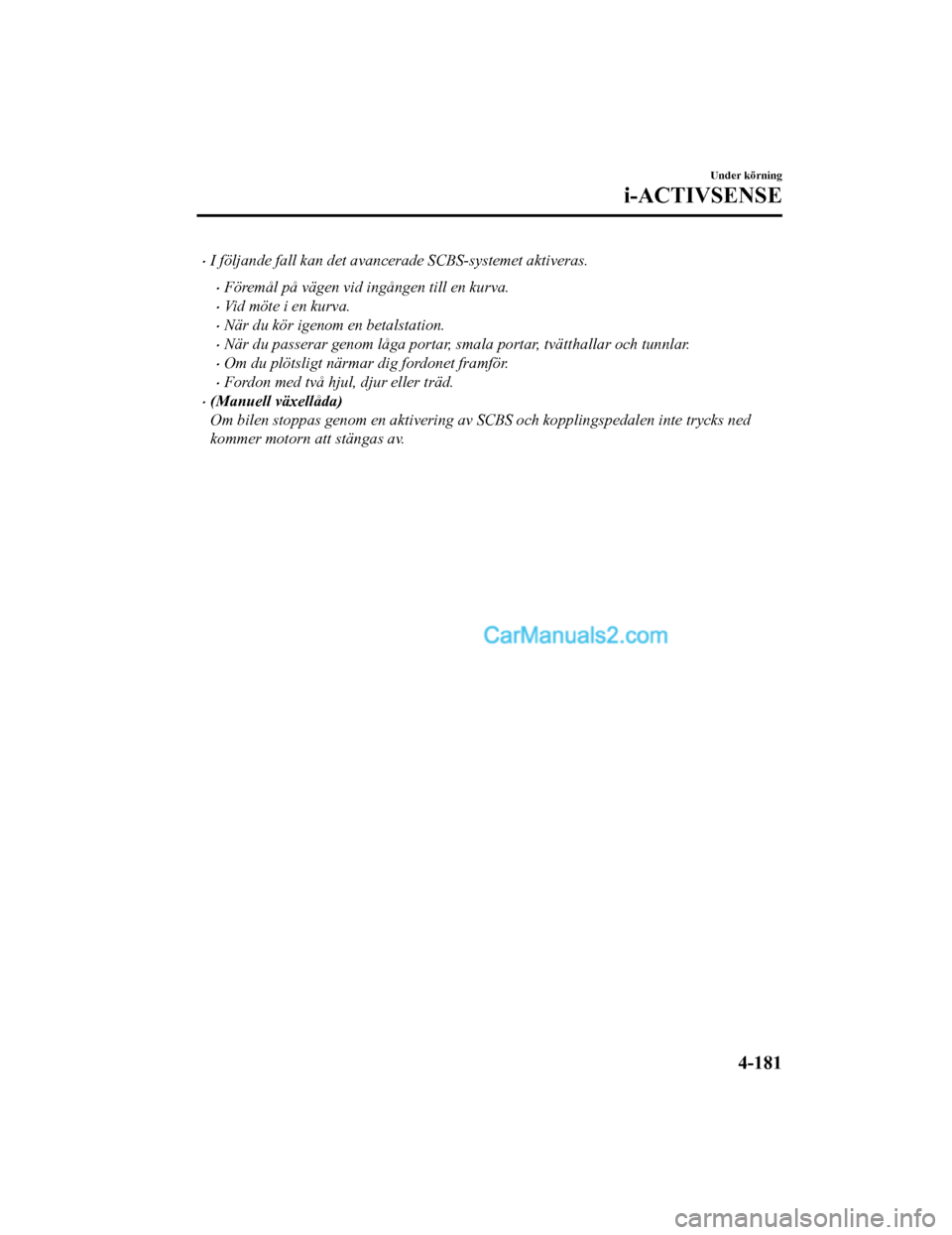

•I följande fall kan det avancerade SCBS-systemet aktiveras.
•Föremål på vägen vid ingången till en kurva.
•Vi d m ö t e i e n k u r v a .
•När du kör igenom en betalstation.
•När du passerar genom låga portar, smala portar, tvätthallar och tunnlar.
•Om du plötsligt närmar dig fordonet framför.
•Fordon med två hjul, djur eller träd.
•(Manuell växellåda)
Om bilen stoppas genom en aktivering av SCBS och kopplingspedalen inte trycks ned
kommer motorn att stängas av.
Under körning
i-ACTIVSENSE
4-181
2017-6-29 16:54:29Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

▼Indikeringslampa (röd) för
bromsassistans i tättrafik (SCBS)
Om avancerad SCBS är aktivt blinkar
indikeringslampan (röd).

▼Kollisionsvarning
Om det finns en risk för kollision med ett
fordon framför bilen hörs varningssignalen
kontinuerligt och en varning visas på
multiinformationsdisplayen eller active
driving display.
Multiinformationsdisplay
Active Driving Display (ADD)
BROMS!
BROMS
OBS
Sträckan och volymen på
kollisionsvarningen kan ändras. Se
Personliga inställningar på sidan 9-12.
▼Visning av automatisk broms
”SCBS Automatic Brake” (SCBS
automatisk broms) visas på
multiinformationsdisplayen när
avancerade SCBS-bromsar eller
bromsassistansen (avancerad SCBS
bromsassistans) arbetar.
SCBS
automatisk broms
OBS
•Ett kollisionsva
rningsljud hörs
intermittent medan SCBS-bromsar eller
bromsassistansen (Advanced SCBS
bromsassistans) arbetar.
•Om bilen stoppas genom en aktivering
av avancerad SCBS och bromspedalen
inte trycks ned hörs varningsljudet en
gång efter cirka 2 sekunder och den
avancerade SCBS-bromsen lossas
automatiskt.
▼ Stoppa funktionen avancerad
bromsassistans i tättrafik (Advanced
SCBS)
Det avancerade SCBS-systemet kan
stängas av tillfälligt.
Se Personliga inställningar på sidan
9-12.
När det avancerade SCBS-systemet stängs
av aktiveras indikeringslampan för
avstängd bromsassistans i tättrafik
(SCBS).

När motorn startas på
nytt, träder systemet
åter i drift.
Under körning
i-ACTIVSENSE
4-182
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Bromsassistans i tättrafik [framåt] (SCBS F) (Indonesien
och Taiwan)
*
SCBS F-systemet varnar föraren om kollisionsrisker med en indikering på displayen och ett
varningsljud när den framåtriktade kamera n (FSC) avkänner ett fordon framför och
fastställer att det inte går att undvika en kollision när fordonet körs med en hastighet av
cirka 4 till 80 km/h. Systemet minskar dessutom skadorna i händelse av en kollision genom
att aktivera bromsassistansen (SCBS-bromsen) om systemet fastställer att en kollision är
oundviklig när fordonet körs med en hastighet av cirka 4 till 30 km/h. Det kan också vara
möjligt att undvika en kollision om den relativa hastigheten mellan din bil och fordonet
framför är mindre än cirka 20 km/h. Dessutom, när föraren trampar ner bromspedalen
medan systemet är inom sitt arbetsområde vid cirka 4 till 30 km/h, ansätts bromsarna snabbt
och hårt när föraren trampar på bromspedalen. (Bromsassistans (bromsassistans i tättrafik
(SCBS)))

Framåtriktad kamera
(FSC, Forward Sensing
Camera)
VARNING
Förlita dig inte helt på SCBS F-systemet:
 SCBS F-systemet är endast utformat för att re ducera skadorna i händelse av en kollision.
Om man förlitar sig alltför mycket på systemet kan det ge upphov till en olycka om
gaspedalen eller bromspedalen oavsiktligt trampas ner.
 SCBS F-systemet aktiveras som respons på ett fordon framför. Systemet kanske inte kan
upptäcka eller reagera för fordon med 2 hjul eller för fotgängare.
Under körning
i-ACTIVSENSE
*Vissa modeller.4-183
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

VIKTIGT
I följande fall ska systemet stängas av för att undvika felaktig funktion:
När fordonet bogseras eller när fordonet bogserar ett annat fordon.
 Bilen
befinner sig på ett chassiställ.
 Vid körning på ojämna vägar, till exempel me d tätt växande gräs, eller vid terrängkörning.
Se Stoppa funktionen för bromsassistans i tä ttrafik [framåt] (SCBS F) på sidan 4-186 för
information om hur du inaktiverar SCBS F-systemet.
OBS
•SCBS F fungerar under följande förhållanden.
•Motorn är igång.
•Varningsindikeringen/varningslampan (gul) för smart bromsassistans/bromsassistans i
tättrafik (SBS/SCB S) tänds inte.
•(Kollisionsvarning för bakomvarande fordon)
Bilens hastighet är mellan 4 och 80 km/h.
•(Bromsstyrning (bromsassi stans i tättrafik (SCBS)))
Bilens hastighet är mellan 4 och 30 km/h.
•SCBS F är aktiverat.
•Under följande förhållanden kanske SCBS F-systemet inte fungerar som det ska:
•SCBS F-systemet fungerar inte när föraren avsiktligt utför köråtgärder (med gaspedal
och ratt).
•Om det finns risk för en delvis kontakt med fordonet framför.
•Fordonet körs på hala underlag, till exem pel blöta, isiga eller snöiga vägar.
•Bromsförmågan försämras vid kalla temperaturer och när bromsarna är våta.
•Bilen körs i samma hastighet som framförvarande fordon.
•Gaspedalen är nedtryckt.
•Bromspedalen är nedtryckt.
•Ratten vrids.
•Växelväljaren manövreras.
•I följande fall kan det hända att den framåtriktade kameran (FSC) avgör att det finns ett
fordon framför och SCBS F kan aktiveras.
•Föremål på vägen vid ingången till en kurva.
•Vid möte i en kurva.
•Metallföremål, gupp eller uppstickande föremål på vägen.
•När du kör igenom en betalstation.
•När du passerar genom låga portar, smala portar, tvätt hallar och tunnlar.
•Om du plötsligt närmar dig fordonet framför.
Under körning
i-ACTIVSENSE
4-184
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

•Fordon med två hjul, fotgängare, djur eller träd.
•Några av fordonets däck är mycket slitna.
•(Manuell växellåda)
Om bilen stoppas genom att bromsassistans för tättrafik (SCBS) aktiveras och
kopplingspedalen inte trycks ned kommer motorn att stängas av.
Under körning
i-ACTIVSENSE
4-185
2017-6-29 16:54:29Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

▼Indikeringslampa (röd) för
bromsassistans i tättrafik (SCBS)
Om bromsassistans i tättrafik (SCBS) är
aktivt blinkar indikeringslampan (röd).

▼Kollisionsvarning
Om det finns en risk för kollision med ett
fordon framför bilen hörs varningssignalen
kontinuerligt och en varning visas på
multiinformationsdisplayen eller active
driving display.
Multiinformationsdisplay
Active Driving Display (ADD)
BROMS!
BROMS
OBS
Sträckan och volymen på
kollisionsvarningen kan ändras. Se
Personliga inställningar på sidan 9-12.
▼Visning av automatisk broms
”SCBS Automatic Brake” (SCBS
automatisk broms) visas på
multiinformationsdisplayen när
SCBS_F-bromsarna eller
bromsassistansen (SCBS_F
bromsassistans) arbetar.
SCBS
automatisk broms
OBS
•Ett kollisionsva
rningsljud hörs
intermittent medan SCBS_F-bromsarna
eller bromsassistansen (SCBS_F
bromassistans) arbetar.
•Om bilen stoppas av att SCBS_F
aktiveras och bromspedalen inte trycks
ned hörs varningsljudet en gång efter
cirka 2 sekunder och SCBS_F-bromsen
lossas automatiskt.
▼ Stoppa funktionen bromsassistans i
tättrafik [framåt] (SCBS F, Smart
City Brake Support)
SCBS F-systemet kan stängas av tillfälligt.
Se Personliga inställningar på sidan
9-12.
När SCBS F-systemet stängs av aktiveras
indikeringslampan för avstängd
bromsassistans i tättrafik (SCBS).

När motorn startas på
nytt, träder systemet
åter i drift.
Under körning
i-ACTIVSENSE
4-186
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Bromsassistans i tättrafik [backning] (SCBS R, Smart
City Brake Support)
*
SCBS R är ett system som är utvecklat för att reducera skadorna i händelse av en kollision
genom att aktivera bromssystemet (SCBS-br omsen) när systemets ultraljudssensorer
registrerar ett hinder bakom bilen vid en hastighe t på 2 till 8 km/h och systemet fastställer
att en kollision är oundviklig.
Bakåt Ultraljudssensor (bak)
VARNING
Förlita dig inte helt på SCBS R-systemet:

SCBS R-systemet är endast utformat för att reducera skadorna i händelse av en kollision.
Om man förlitar sig alltför mycket på systemet kan det ge upphov till en olycka om
gaspedalen eller bromspedalen oavsiktligt trampas ner.
 För att säkerställa att SCBS R fungerar på rätt sätt ska du observera följande
försiktighetsåtgärder.
 Placera inte klisterlappar på en ultral judssensor (bak) (inklusive transparenta
klisterlappar). Då kan det hända att ultraljudssensorn (bak) inte kan upptäcka fordon
eller hinder bakom och det kan leda till en olycka.
 Ta inte isär en ultraljudssensor (bak).
 Om sprickor eller skador förorsakade av skräp och stenskott finns nära en
ultraljudssensor (bak) ska du sluta att använda SCBS R och låta en kunnig reparatör
kontrollera bilen. Vi rekommenderar en auktoriserad Mazda-verkstad. Om bilen
fortsätter att köras med repor eller sprick or nära ultraljudssensorn, kan systemet
aktiveras när det inte så krävs och därmed ge upphov till en olycka.
Se Stoppa funktionen bromsassistans i tättr afik [backning] (SCBS R) på sidan 4-190.
 Anlita en kunnig reparatör. Vi rekommenderar en auktoriserad Mazda-verkstad för byte
av stötfångaren bak.
Under körning
i-ACTIVSENSE
*Vissa modeller.4-187
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf
