¾Przy powierzchni siedzenia przedniego pasażera zainstalowano dodatkowe urządzenie
elektryczne, na przykład nagrzewnicę siedzenia.
Wyznaczone miejsca na siedzeniach tylnych, wyposażone w pasy bezpieczeństwa, są
najbezpieczniejszym miejscem dla dzieci. Zawsze korzystaj z pasów bezpieczeństwa
i fotelików dla dzieci.
Nie pozwalaj dziecku na wychylanie się lub opieranie o boczną szybę w samochodzie
z bocznymi poduszkami powietrznymi lub kurtynami powietrznymi:
Wychylanie się lub opieranie o boczną szybę, przechylanie się w kierunku siedzenia
przedniego pasażera, przednich i bocznych słupków oraz krawędzi dachu, pod którymi
zamontowane są kurtyny powietrzne zagraża bezpieczeństwu, nawet jeśli używasz fotelika
dla dziecka. Jeśli samochód jest wyposażony w boczne poduszki powietrzne i kurtyny
powietrzne, napełniające się gwałtownie poduszki mogą spowodować poważne obrażenia
lub śmierć dziecka. Ponadto wychylanie się lub opieranie o przednie drzwi może utrudnić lub
zablokować działanie bocznych poduszek powietrznych i kurtyn powietrznych i uniemożliwić
ochronę podróżujących. Nawet przy wyposażeniu w przednią poduszkę powietrzną
i dodatkową poduszkę boczną, umieszczoną w oparciu siedzenia przedniego, tylne siedzenie
jest zawsze najlepszym miejscem dla dziecka. Nie pozwalaj dziecku na wychylanie się lub
opieranie o boczne szyby, nawet jeśli jest zapięte w foteliku.
Nigdy nie zapinaj jednym pasem bezpieczeństwa więcej niż jedną osobę:
Użycie tego samego pasa bezpieczeństwa dla więcej niż jednej osoby zagraża
bezpieczeństwu. Tak użyty pas bezpieczeństwa nie jest w stanie pochłonąć w prawidłowy
sposób działających sił, a obaj pasażerowie mogą zostać zgnieceni, co grozi poważnymi
obrażeniami ciała lub nawet śmiercią. Nigdy nie używaj tego samego pasa bezpieczeństwa
dla więcej niż jednej osoby, a podczas jazdy zawsze zwróć uwagę, czy każdy z pasażerów ma
prawidłowo zapięte pasy bezpieczeństwa.
Używaj paska mocującego i jego zaczepu tylko do mocowania fotelika dla dziecka:
Mocowania fotelika dla dziecka zaprojektowano tak, aby wytrzymywały jedynie obciążenia
wywierane przez prawidłowo zainstalowany fotelik. W żadnym wypadku nie należy ich
używać jako pasów bezpieczeństwa dla osób dorosłych, uprzęży, czy mocowania innych
elementów lub wyposażenia pojazdu.
Zawsze wyjmuj zagłówek i instaluj fotelik dla dziecka (o ile nie jest instalowana poduszka
podwyższająca):
Instalowanie fotelika dziecięcego bez wyjęcia zagłówka zagraża bezpieczeństwu. Fotelik
może nie zostać prawidłowo zainstalowany i w razie kolizji może doprowadzić do obrażeń
ciała lub śmierci dziecka.
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
2-31
Page 52 of 883
PRZESTROGA
Przy upalnej pogodzie temperatura pasa bezpieczeństwa lub fotelika dla dziecka
w zamkniętym samochodzie może stać się bardzo wysoka. Aby uniknąć oparzenia siebie lub
dziecka, sprawdź temperaturę przed ich użyciem.
UWAGA
Twoja Mazda jest wyposa*ona w system ISOFIX s áu*cy do mocowania specjalnie
zaprojektowanych fotelików dzieci
cych ISOFIX na tylnych siedzeniach. Podczas u*ywania
tego rodzaju systemu do mocowania fotelika stosuj si
do zalece opisanych w rozdziale
„Z u*yciem zaczepu ISOFIX” (strona 2-44).
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
2-32

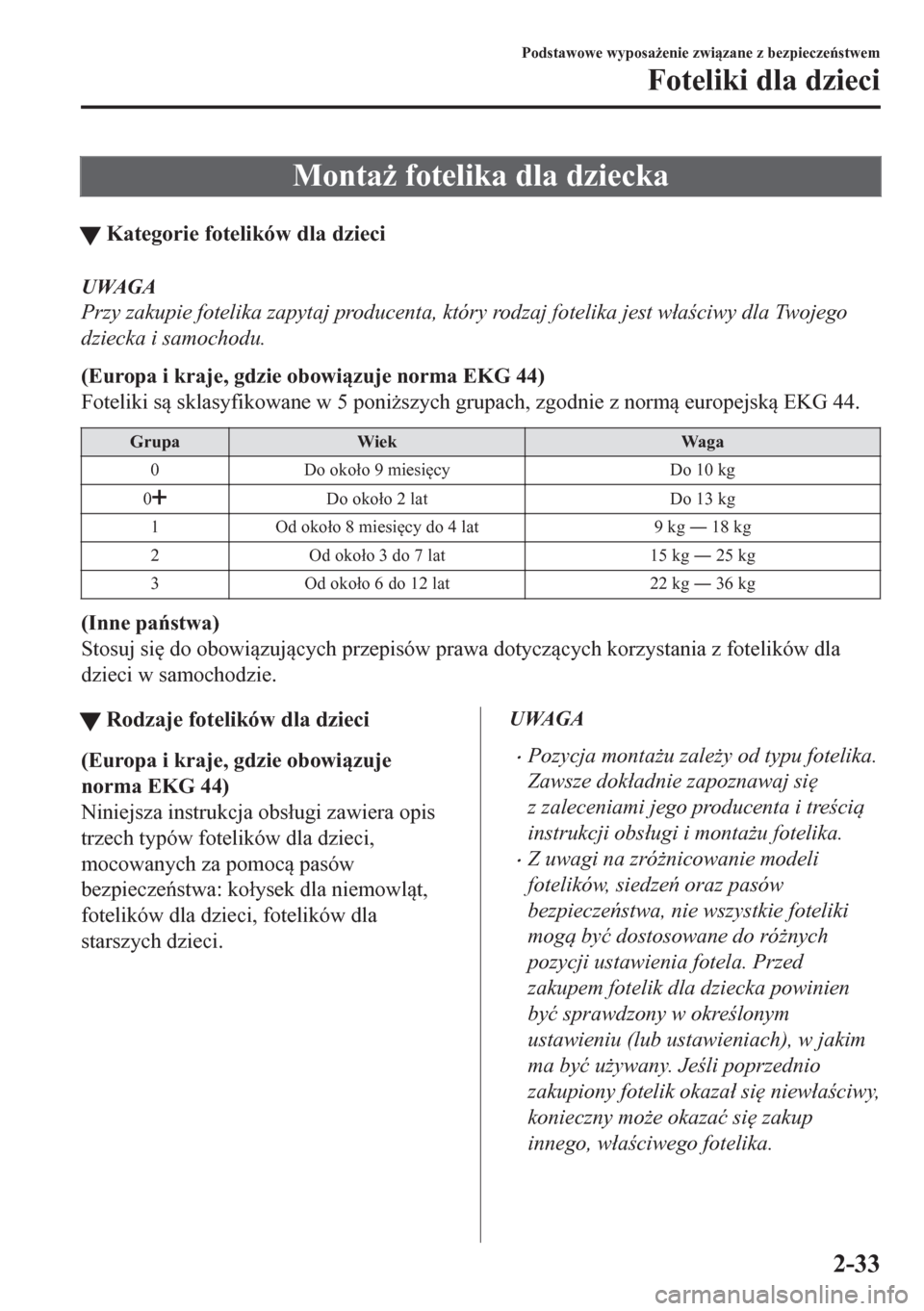

Page 53 of 883
Monta* fotelika dla dziecka
tKategorie fotelików dla dzieci
UWAGA
Przy zakupie fotelika zapytaj producenta, który rodzaj fotelika jest w áa ciwy dla Twojego
dziecka i samochodu.
(Europa i kraje, gdzie obowizuje norma EKG 44)
Foteliki s sklasyfikowane w 5 poni*szych grupach, zgodnie z norm europejsk EKG 44.
Grupa Wiek Waga
0Do oko áo 9 miesi
cy Do 10 kg
0
Do oko áo 2 lat Do 13 kg
1 Od oko áo 8 miesi
cy do 4 lat 9 kg Š 18 kg
2 Od oko áo 3 do 7 lat 15 kg Š 25 kg
3 Od oko áo 6 do 12 lat 22 kg Š 36 kg
(Inne pastwa)
Stosuj si
do obowizujcych przepisów prawa dotyczcych korzystania z fotelików dla
dzieci w samochodzie.
tRodzaje fotelików dla dzieci
(Europa i kraje, gdzie obowizuje
norma EKG 44)
Niniejsza instrukcja obs áugi zawiera opis
trzech typów fotelików dla dzieci,
mocowanych za pomoc pasów
bezpieczestwa: ko áysek dla niemowlt,
fotelików dla dzieci, fotelików dla
starszych dzieci.
UWAGA
•Pozycja monta*u zale*y od typu fotelika.
Zawsze dok áadnie zapoznawaj si
z zaleceniami jego producenta i tre ci
instrukcji obs áugi i monta*u fotelika.
•Z uwagi na zró*nicowanie modeli
fotelików, siedze oraz pasów
bezpieczestwa, nie wszystkie foteliki
mog by ü dostosowane do ró*nych
pozycji ustawienia fotela. Przed
zakupem fotelik dla dziecka powinien
by ü sprawdzony w okre lonym
ustawieniu (lub ustawieniach), w jakim
ma by ü u*ywany. Je li poprzednio
zakupiony fotelik okaza á si
niew áa ciwy,
konieczny mo*e okaza ü si
zakup
innego, w áa ciwego fotelika.
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
2-33
Page 54 of 883
Ko áyska dla niemowlt
Odpowiada grupom 0 i 0 normy EKG 44.
Fotelik dla dzieci
Odpowiada grupie 1 normy EKG 44.
Fotelik dla starszych dzieci
Odpowiada grupom 2 i 3 normy EKG 44.
Podczas używania poduszki podwyższa-
jącej zawsze zakładaj zagłówek
na oparciu siedzenia, na którym zostanie
zainstalowana taka poduszka.
Poduszka
podwyższająca*1
*1
(Inne pastwa)
Stosuj si
do obowizujcych przepisów
prawa dotyczcych korzystania
z fotelików dla dzieci w samochodzie.
ttPozycja monta*u ko áyski dla
niemowlt
Ko áyska dla niemowlt jest montowana
wy ácznie w pozycji ty áem do kierunku
jazdy.
Informacje o pozycji monta*u ko áysek dla
niemowlt s podane w „Tabeli sposobów
montowania fotelików dla dzieci” (strona
2-39).
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
2-34
Page 55 of 883
OSTRZE)ENIE
Zawsze montuj fotelik dziecięcy
w odpowiedniej pozycji:
Zamontowanie fotelika tyłem do kierunku
jazdy bez uprzedniego zapoznania się
z „Tabelą sposobów montowania fotelików
dla dzieci” jest niebezpieczne. Fotelik dla
dziecka ustawiony w niewłaściwej pozycji
nie może zostać odpowiednio
zamocowany. W razie wypadku dziecko
może uderzyć o przedmiot lub innego
pasażera w samochodzie i odnieść
poważne obrażenia lub zginąć.
Nigdy nie używaj fotelika tyłem do
kierunku jazdy na przednim siedzeniu
pasażera, chronionym poduszką
powietrzną:
NIGDY nie używaj fotelika montowanego
tyłem do kierunku jazdy na siedzeniu
przednim chronionym AKTYWNĄ
PODUSZKĄ POWIETRZNĄ. Można w ten
sposób doprowadzić do ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ DZIECKA.
Otwierająca się poduszka może uderzyć
w fotelik i zmienić jego pozycję. Może to
spowodować poważne obrażenia lub
śmierć dziecka.
ttPozycja monta*u fotelika dla
dziecka
Foteliki dla dzieci montowane s przodem
lub ty áem do kierunku jazdy, zale*nie od
wieku i wzrostu dziecka. Podczas monta*u
stosuj si
do zalece producenta fotelika
odno nie wieku i wzrostu dziecka, jak
równie* do zalece dotyczcych jego
monta*u.
Informacje o pozycji monta*u fotelików
dla dzieci s podane w „Tabeli sposobów
montowania fotelików dla dzieci” (strona
2-39).
Fotelik dla dziecka montowany ty áem
do kierunku jazdy
OSTRZE)ENIE
Zawsze montuj fotelik przeznaczony do
ustawienia tyłem do kierunku jazdy we
właściwej pozycji:
Zamontowanie fotelika samochodowego
przeznaczonego do ustawienia tyłem do
kierunku jazdy bez uprzedniego
zapoznania się z „Tabelą sposobów
mocowania fotelików dla dzieci” zagraża
bezpieczeństwu. Fotelik dla dziecka
przeznaczony do montażu tyłem do
kierunku jazdy, zamontowany
w niewłaściwej pozycji, nie gwarantuje
bezpieczeństwa. W razie wypadku dziecko
może uderzyć o przedmiot lub innego
pasażera w samochodzie i odnieść
poważne obrażenia lub zginąć.
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
2-35
Page 56 of 883
Nigdy nie używaj fotelika tyłem do
kierunku jazdy na przednim siedzeniu
pasażera, chronionym poduszką
powietrzną:
NIGDY nie używaj fotelika montowanego
tyłem do kierunku jazdy na siedzeniu
przednim chronionym AKTYWNĄ
PODUSZKĄ POWIETRZNĄ. Można w ten
sposób doprowadzić do ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ DZIECKA.
Otwierająca się poduszka może uderzyć
w fotelik i zmienić jego pozycję. Może to
spowodować poważne obrażenia lub
śmierć dziecka.
Fotelik dla dziecka montowany
przodem do kierunku jazdy
OSTRZE)ENIE
Nigdy nie montuj fotelika dla dziecka
przeznaczonego do montażu przodem do
kierunku jazdy w nieprawidłowej pozycji:
Zamontowanie fotelika samochodowego
przeznaczonego do ustawienia przodem
do kierunku jazdy bez uprzedniego
zapoznania się z „Tabelą sposobów
mocowania fotelików dla dzieci” zagraża
bezpieczeństwu. Fotelik dla dziecka
przeznaczony do montażu przodem do
kierunku jazdy, ustawiony w niewłaściwej
pozycji, nie gwarantuje bezpieczeństwa
dziecka. W razie wypadku dziecko może
uderzyć o przedmiot lub innego pasażera
w samochodzie i odnieść poważne
obrażenia lub zginąć.
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
2-36
Page 57 of 883
Gdy nie ma konieczności, nie umieszczaj
fotelika dla starszych dzieci przodem do
kierunku jazdy na siedzeniu przedniego
pasażera:
Podczas wypadku otwierająca się
poduszka powietrzna może spowodować
poważne obrażenia lub śmierć dziecka.
Jeśli instalacja na siedzeniu pasażera
przedniego fotelika dla dziecka
zwróconego przodem do kierunku jazdy
jest nieunikniona, przesuń siedzenie
pasażera przedniego możliwie jak
najbardziej do tyłu i ustaw siedzisko
(siedzisko z regulacją wysokości) na
najwyższym poziomie, przy którym pas
bezpieczeństwa mocujący fotelik dziecięcy
może być bezpiecznie umocowany.ttPozycja monta*u fotelika dla
starszych dzieci
Fotelik dla starszych dzieci jest
montowany wy ácznie w pozycji przodem
do kierunku jazdy.
Zalecamy korzysta ü z fotelika dla
starszych dzieci z oparciem, aby
umo*liwi ü prost regulacj
pozycji pasa
barkowego i zapewni ü swojemu dziecku
najlepsz ochron
.
Informacje o pozycji monta*u fotelików
dla starszych dzieci podane s w „Tabeli
sposobów montowania fotelików dla
dzieci” (strona 2-39).
OSTRZE)ENIE
Zawsze montuj fotelik dla starszych dzieci
w odpowiedniej pozycji:
Zamontowanie fotelika dla starszych dzieci
bez uprzedniego zapoznania się z „Tabelą
sposobów montowania fotelików dla
dzieci” jest niebezpieczne. Fotelik dla
starszego dziecka ustawiony
w niewłaściwej pozycji nie gwarantuje
bezpieczeństwa dziecka. W razie wypadku
dziecko może uderzyć o przedmiot lub
innego pasażera w samochodzie i odnieść
poważne obrażenia lub zginąć.
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
2-37

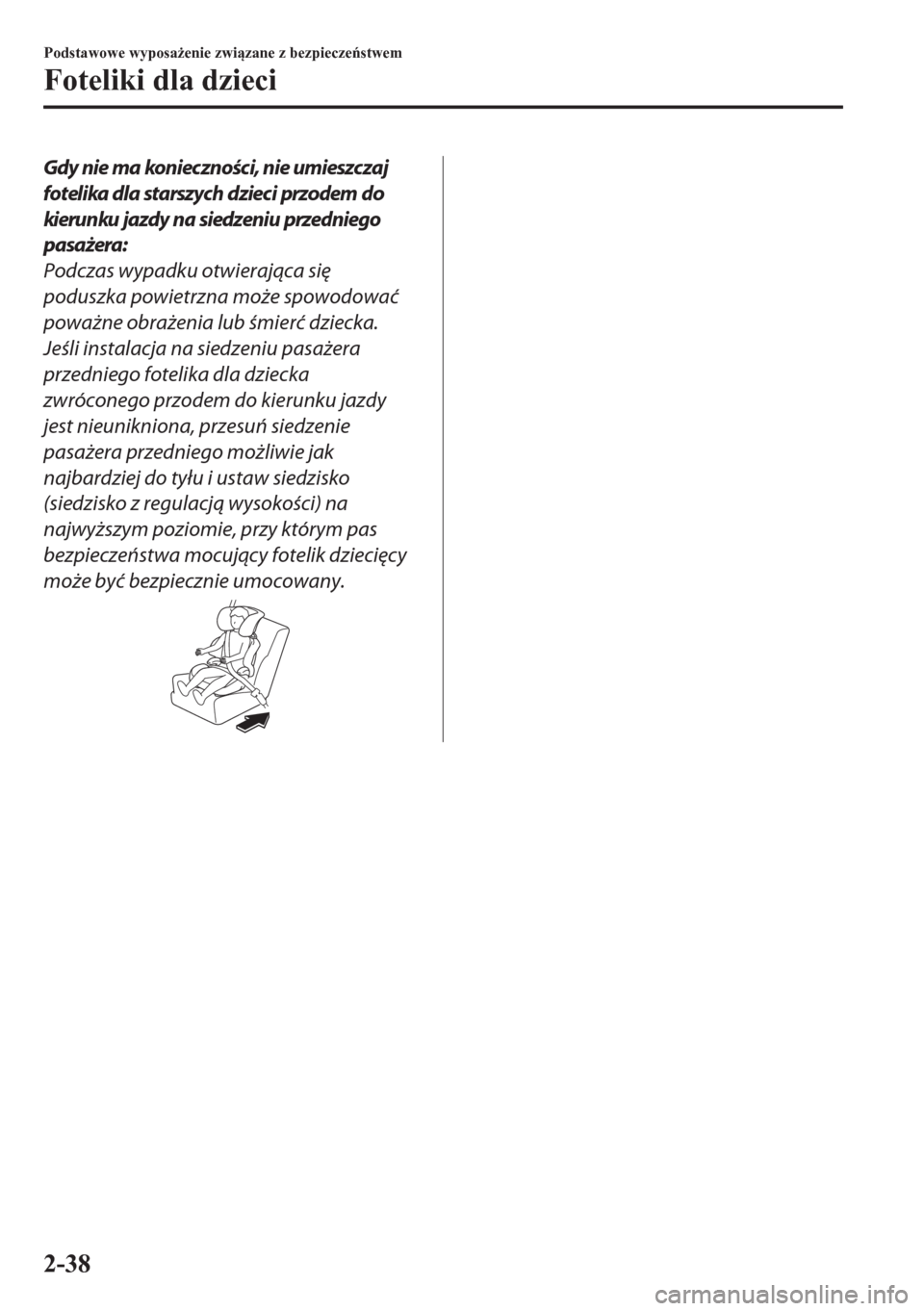

Page 58 of 883
Gdy nie ma konieczności, nie umieszczaj
fotelika dla starszych dzieci przodem do
kierunku jazdy na siedzeniu przedniego
pasażera:
Podczas wypadku otwierająca się
poduszka powietrzna może spowodować
poważne obrażenia lub śmierć dziecka.
Jeśli instalacja na siedzeniu pasażera
przedniego fotelika dla dziecka
zwróconego przodem do kierunku jazdy
jest nieunikniona, przesuń siedzenie
pasażera przedniego możliwie jak
najbardziej do tyłu i ustaw siedzisko
(siedzisko z regulacją wysokości) na
najwyższym poziomie, przy którym pas
bezpieczeństwa mocujący fotelik dziecięcy
może być bezpiecznie umocowany.
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
2-38

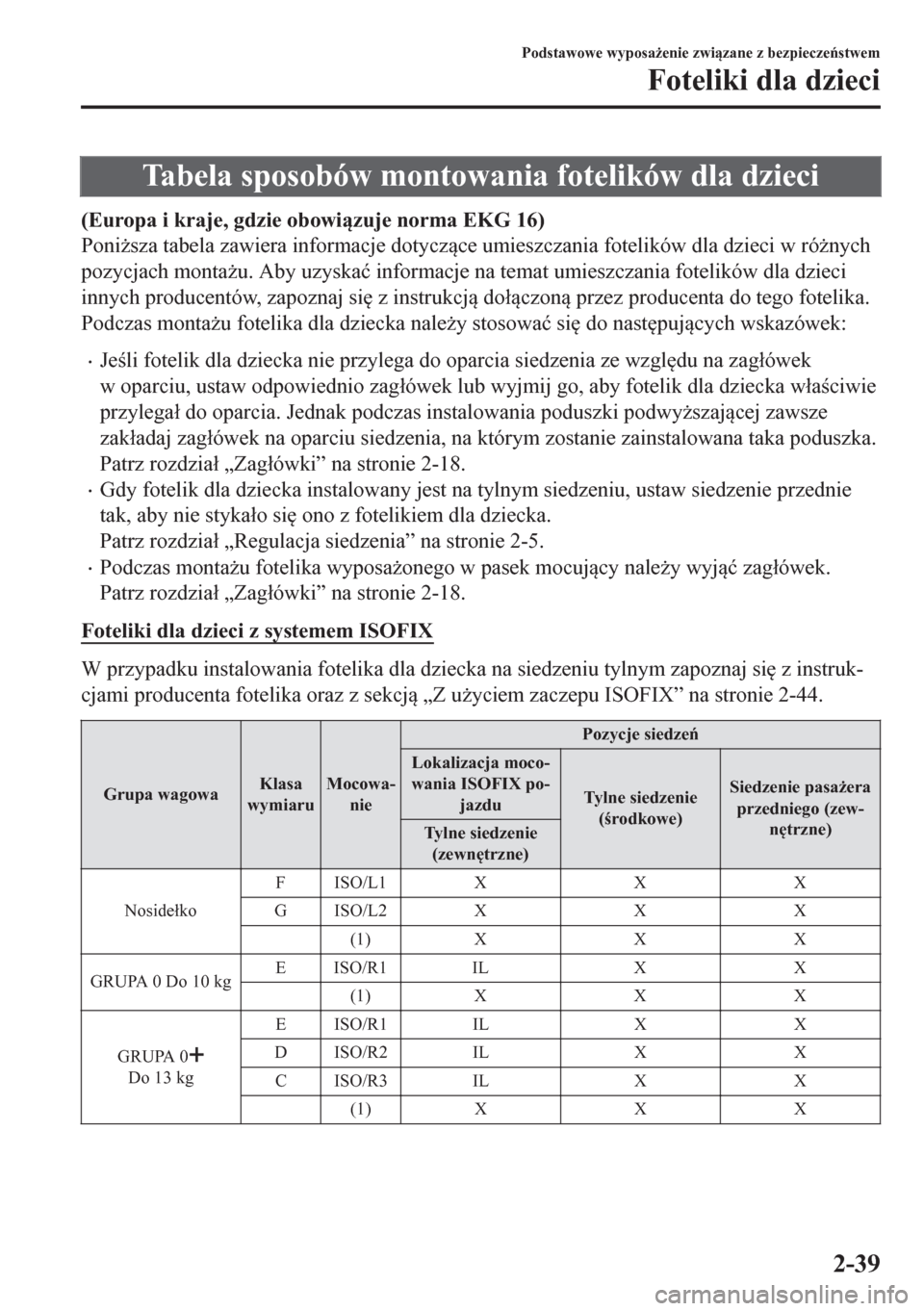

Page 59 of 883
Tabela sposobów montowania fotelików dla dzieci
(Europa i kraje, gdzie obowizuje norma EKG 16)
Poni*sza tabela zawiera informacje dotyczce umieszczania fotelików dla dzieci w ró*nych
pozycjach monta*u. Aby uzyska ü informacje na temat umieszczania fotelików dla dzieci
innych producentów, zapoznaj si
z instrukcj do áczon przez producenta do tego fotelika.
Podczas monta*u fotelika dla dziecka nale*y stosowa ü si
do nast
pujcych wskazówek:
•Je li fotelik dla dziecka nie przylega do oparcia siedzenia ze wzgl
du na zag áówek
w oparciu, ustaw odpowiednio zag áówek lub wyjmij go, aby fotelik dla dziecka w áa ciwie
przylega á do oparcia. Jednak podczas instalowania poduszki podwy*szajcej zawsze
zak áadaj zag áówek na oparciu siedzenia, na którym zostanie zainstalowana taka poduszka.
Patrz rozdzia á „Zag áówki” na stronie 2-18.
•Gdy fotelik dla dziecka instalowany jest na tylnym siedzeniu, ustaw siedzenie przednie
tak, aby nie styka áo si
ono z fotelikiem dla dziecka.
Patrz rozdzia á „Regulacja siedzenia” na stronie 2-5.
•Podczas monta*u fotelika wyposa*onego w pasek mocujcy nale*y wyj ü zag áówek.
Patrz rozdzia á „Zag áówki” na stronie 2-18.
Foteliki dla dzieci z systemem ISOFIX
W przypadku instalowania fotelika dla dziecka na siedzeniu tylnym zapoznaj si
z instruk-
cjami producenta fotelika oraz z sekcj „Z u*yciem zaczepu ISOFIX” na stronie 2-44.
Grupa wagowaKlasa
wymiaruMocowa-
niePozycje siedze
Lokalizacja moco-
wania ISOFIX po-
jazduTylne siedzenie
( rodkowe)Siedzenie pasa*era
przedniego (zew-
n
trzne)
Ty l n e s i e d z e n i e
(zewn
trzne)
Noside ákoFISO/L1 X X X
GISO/L2 X X X
(1) X X X
GRUPA 0 Do 10 kgEISO/R1 IL X X
(1) X X X
GRUPA 0
Do 13 kgEISO/R1 IL X X
DISO/R2 IL X X
CISO/R3 IL X X
(1) X X X
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
2-39
Page 60 of 883

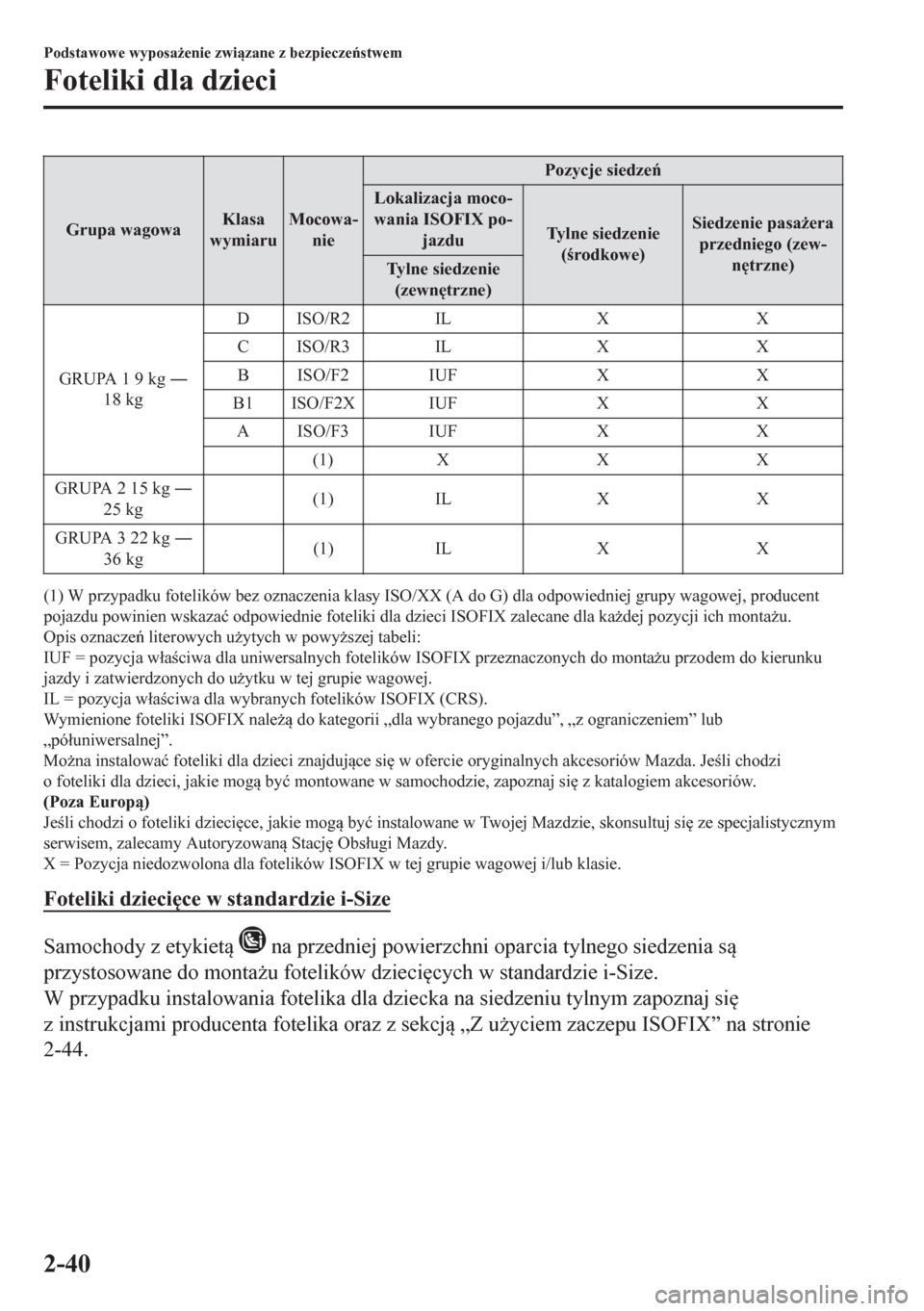

Grupa wagowaKlasa
wymiaruMocowa-
niePozycje siedze
Lokalizacja moco-
wania ISOFIX po-
jazduTy l n e s i e d z e n i e
( rodkowe)Siedzenie pasa*era
przedniego (zew-
n
trzne)
Ty l n e s i e d z e n i e
(zewn
trzne)
GRUPA 1 9 kg Š
18 kgDISO/R2 IL X X
CISO/R3 IL X X
BISO/F2 IUF X X
B1 ISO/F2X IUF X X
AISO/F3 IUF X X
(1) X X X
GRUPA 2 15 kg Š
25 kg(1) IL X X
GRUPA 3 22 kg Š
36 kg(1) IL X X
(1) W przypadku fotelików bez oznaczenia klasy ISO/XX (A do G) dla odpowiedniej grupy wagowej, producent
pojazdu powinien wskaza ü odpowiednie foteliki dla dzieci ISOFIX zalecane dla ka*dej pozycji ich monta*u.
Opis oznacze literowych u*ytych w powy*szej tabeli:
IUF = pozycja w áa ciwa dla uniwersalnych fotelików ISOFIX przeznaczonych do monta*u przodem do kierunku
jazdy i zatwierdzonych do u*ytku w tej grupie wagowej.
IL = pozycja w áa ciwa dla wybranych fotelików ISOFIX (CRS).
Wymienione foteliki ISOFIX nale* do kategorii „dla wybranego pojazdu”, „z ograniczeniem” lub
„pó áuniwersalnej”.
Mo*na instalowa ü foteliki dla dzieci znajdujce si
w ofercie oryginalnych akcesoriów Mazda. Je li chodzi
o foteliki dla dzieci, jakie mog by ü montowane w samochodzie, zapoznaj si
z katalogiem akcesoriów.
(Poza Europ)
Je li chodzi o foteliki dzieci
ce, jakie mog by ü instalowane w Twojej Mazdzie, skonsultuj si
ze specjalistycznym
serwisem, zalecamy Autoryzowan Stacj
Obs áugi Mazdy.
X = Pozycja niedozwolona dla fotelików ISOFIX w tej grupie wagowej i/lub klasie.
Foteliki dzieci
ce w standardzie i-Size
Samochody z etykiet na przedniej powierzchni oparcia tylnego siedzenia s
przystosowane do monta*u fotelików dzieci
cych w standardzie i-Size.
W przypadku instalowania fotelika dla dziecka na siedzeniu tylnym zapoznaj si
z instrukcjami producenta fotelika oraz z sekcj „Z u*yciem zaczepu ISOFIX” na stronie
2-44.
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
2-40
