Cambio de exhibición
Puede cambiar la pantalla exhibida pulsando el botón de mando o tocando el icono de
cambio de cámara en la pantalla mientras se exhibe la vista superior/vista delantera, la vista
panorámica delantera o la vista lateral.
Vista superior/Vista delantera Vista panorámica delantera
Vista lateral
Icono de cambio de cámara
NOTA
Cuando la palanca de cambios/palanca selectora está en la posición R, la pantalla
exhibida no cambia a la vista superior/vista delantera, vista panorám ica delantera o vista
lateral.
Al conducir
i-ACTIVSENSE
4-247
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

La exhibición de la vista superior/vista delantera, vista panorámica delantera o vista
lateral se detiene incluso cuando se cumplan las condiciones de exhibición si se cumplen
algunas de las siguientes condiciones.
Cuando se pulsa un interruptor situado alrededor del botón de control.
(Transmisión manual)
Se ha aplicado el freno de mano.
(Transmisión automática)
La palanca selectora se cambia a la posición P (se exhibe cuando la palanca selectora
está en una posición diferente de P).
(Se muestra cuando la velocidad del vehículo es inferior a 15 km/h)
ï‚·4 minutos y 30 segundos han transcurrido.
La velocidad del vehículo es de aproximadamente 15 km/h o más.
(Se muestra cuando la velocidad del vehículo es de aproximadamente 15 km/h o más)
La velocidad del vehículo es aprox. 15 km/h o más después de que han transcurrido 8
segundos desde que se pulsó el interruptor del monitor de vista de 360°.
ï‚·4 minutos y 22 segundos han transcurrido desde el punto cuando la velocidad del
vehículo fuera menos de aproximadamente 15 km/h después de 8 segundos desde que
se accionó el interruptor de monitor de vista de 360°.
El monitor de vista de 360° muestra la pantalla visualizada anteriormente.
Los ajustes del monitor de vista de 360° se pueden cambiar del siguiente modo.
Consulte la sección Características de personalización en la página 9-13.
Visualización automática del monitor de vista de 360° cuando el sensor ultrasónico
detecta un obstáculo.
Visualización automática del monitor de vista de 360° cuando se coloca el conmutador
de arranque en la posición ON.
Vista superior/vista trasera, vista panorámica trasera
La vista superior/vista traser a, vista panorámica trasera se muestra cuando se dan todas las
condiciones indicadas a continuación.
El encendido está en la posición ON.
La palanca de cambios/palanca selectora está en la posición R.
Al conducir
i-ACTIVSENSE
4-248
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

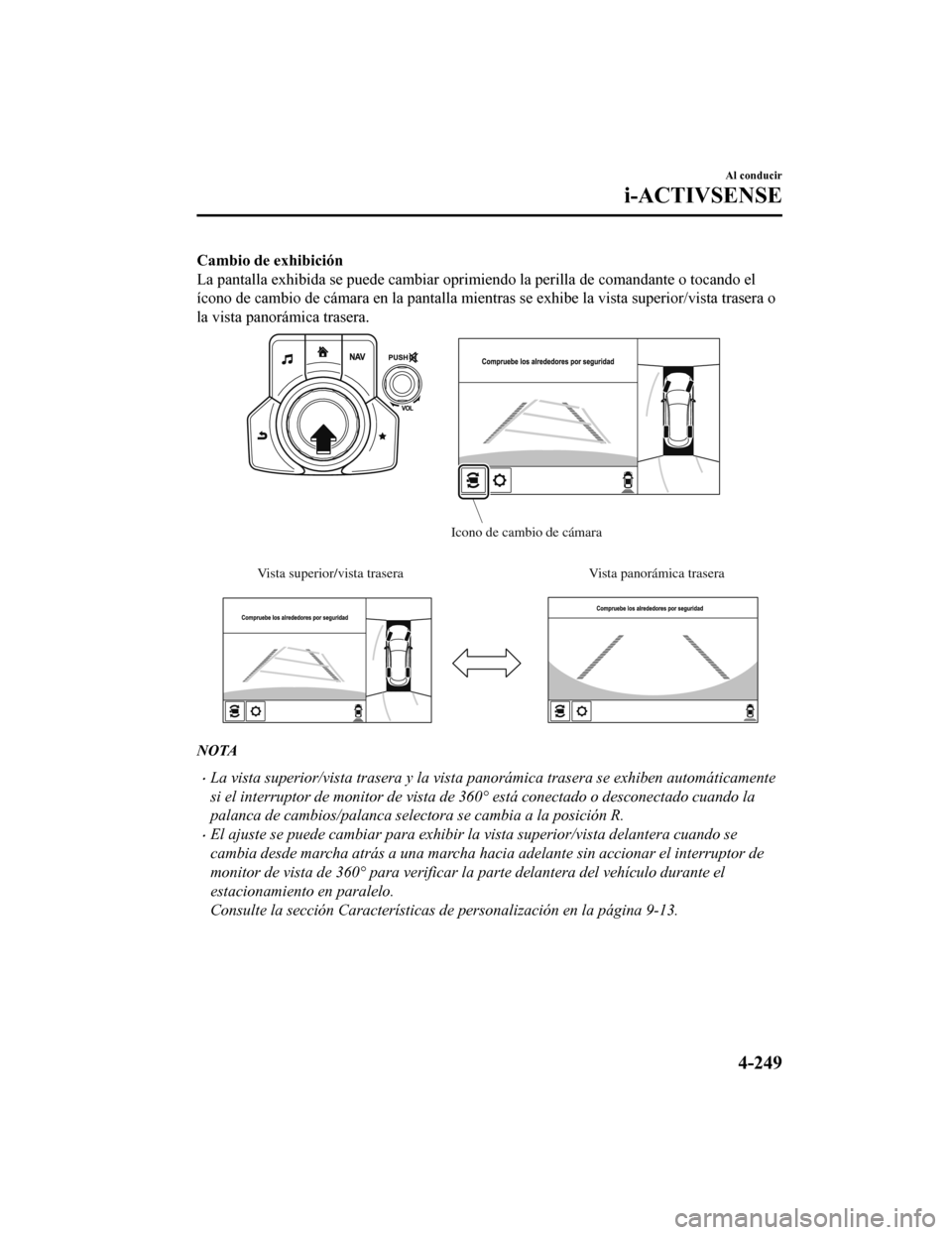

Cambio de exhibición
La pantalla exhibida se puede cambiar oprimiendo la perilla de comandante o tocando el
ícono de cambio de cámara en la pantalla mientras se exhibe la vista superior/vista trasera o
la vista panorámica trasera.
Vista superior/vista traseraVista panorámica trasera
Icono de cambio de cámara
NOTA
La vista superior/vista trasera y la vista panorámica trasera se exhiben automáticamente
si el interruptor de monitor de vista de 360° está conectado o desconectado cuando la
palanca de cambios/palanca selectora se cambia a la posición R.
ï‚·El ajuste se puede cambiar para exhibir la vista superior/vista delantera cuando se
cambia desde marcha atrás a una marcha hacia adelante sin accionar el interruptor de
monitor de vista de 360° para verificar la parte delantera del vehículo durante el
estacionamiento en paralelo.
Consulte la sección Características de personalización en la página 9-13.
Al conducir
i-ACTIVSENSE
4-249
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Operación de la pantalla/icono
ADVERTENCIA
Detenga siempre el vehículo para ajustar la calidad de la imagen del monitor de vista de 360°.
No ajuste la calidad de la imagen del monito r de vista de 360° durante la conducción. Si
ajusta la calidad de la imagen del monitor de vista de 360° (como el brillo, el contraste, el
tono y la densidad del color) durante la conducción, podría producirse un accidente
inesperado.
(Ejemplo de visualización)
Visualización/icono Contenido
Icono de estado de vistaIndica que imagen se exhibe entre la vista delantera/vista pa-
norámica delantera/vista lateral/vista trasera/vista panorámica
trasera.
Icono de estado del sensor de estacio-
namiento Indica que el sensor de estacionamiento tiene un problema o
está desconectado.
Icono de estado de alerta de tránsito
cruzando atrás (RCTA)Indica que el sensor de radar (trasero) tiene un problema o es-
tá desconectado.
Icono de cambio de cámara
Cada vez que se toca la pantalla, la pantalla de visualización
cambia.
Icono de ajuste Se puede ajustar la calidad de imagen para el monitor de vista
de 360°.
â–¼ Vista superior/Vista delantera
Use la vista superior/vista delantera para ayudarse a comprobar la seguridad del área
alrededor cuando acelera desde una parada, un estacionamiento o al parar el vehículo.
Al conducir
i-ACTIVSENSE
4-250
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

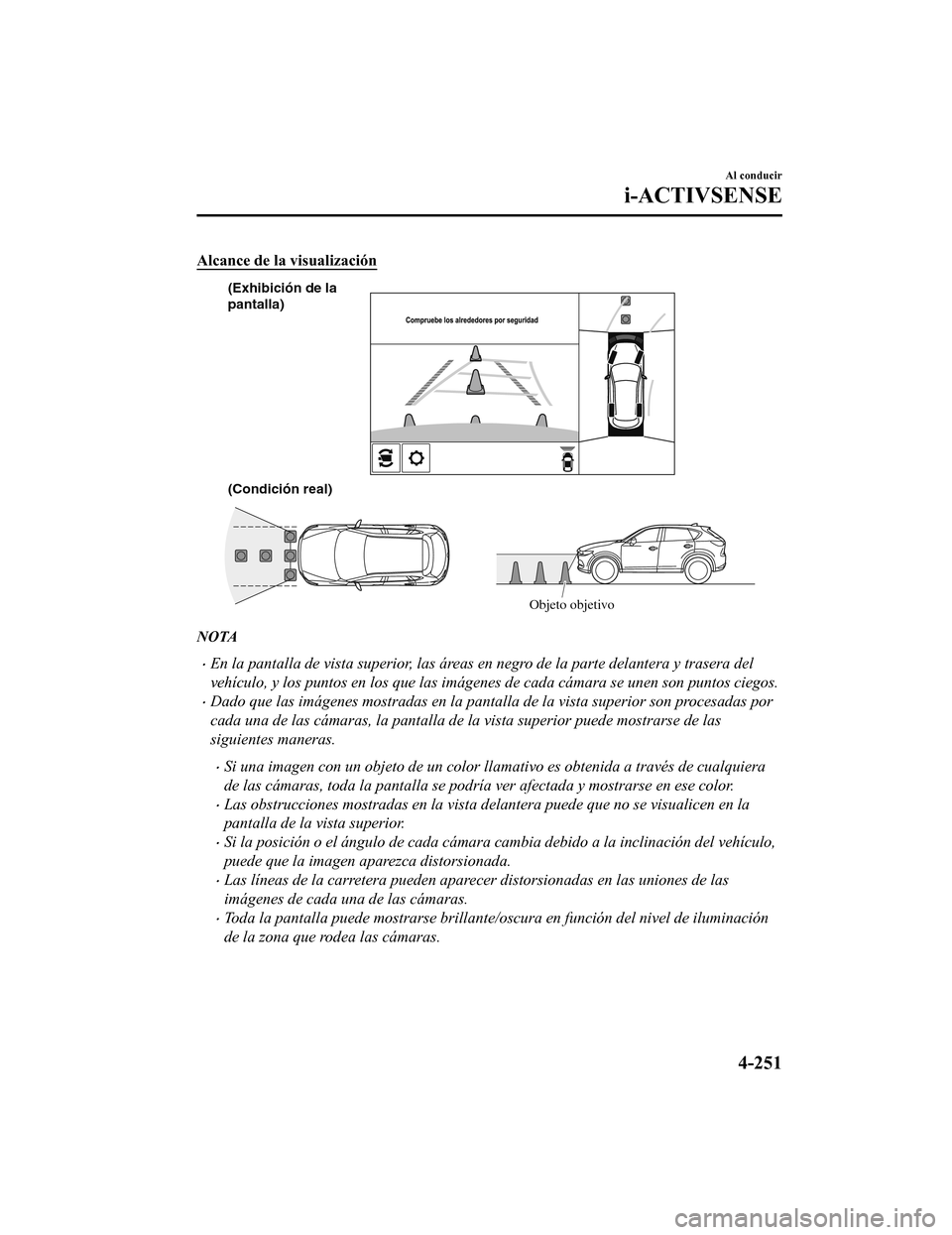

Alcance de la visualización
(Condición real) (Exhibición de la
pantalla)Objeto objetivo
NOTA
En la pantalla de vista superior, las áreas en negro de la parte delantera y trasera del
vehículo, y los puntos en los que las imágenes de cada cámara se unen son puntos ciegos.
Dado que las imágenes mostradas en la pantalla de la vista superior son procesadas por
cada una de las cámaras, la pantalla de la vista superior puede mostrarse de las
siguientes maneras.
Si una imagen con un objeto de un color llamativo es obtenida a través de cualquiera
de las cámaras, toda la pantalla se podría ver afectada y mostrarse en ese color.
ï‚·Las obstrucciones mostradas en la vista delantera puede que no se visualicen en la
pantalla de la vista superior.
Si la posición o el ángulo de cada cámara cambia debido a la inclinación del vehículo,
puede que la imagen aparezca distorsionada.
Las líneas de la carretera pueden aparecer distorsionadas en las uniones de las
imágenes de cada una de las cámaras.
Toda la pantalla puede mostrarse brillante/oscura en función del nivel de iluminación
de la zona que rodea las cámaras.
Al conducir
i-ACTIVSENSE
4-251
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Viendo la pantalla
-b
-a
(Cuando la visualización de la línea del
trayecto proyectado del vehículo está activada)(Cuando la visualización de la línea del trayecto
proyectado del vehículo está desactivada)

Visualización/iconoContenido
Vista del sensor de estacionamiento Exhibe la condición de detección del sensor de estacionamien-
to cuando el sensor de es tacionamiento está activado.
Para obtener más detalles, consulte la información sobre la in-
dicación de detección de obstácu los del sensor de estaciona-
miento y el sonido del zumbador.
Consulte la sección Sistema de sensor de estacionamiento en
la página 4-311.
Icono de neumático Indica la dirección del neumático. Se mueve en conjunto con
el funcionamiento del volante.
Líneas de trayecto proyectado del vehí-
culo (ámbar) Indica el trayecto proyectado aproximado del vehículo. Se
mueve en conjunto con el funcionamiento del volante.
a) Indica el trayecto por el que se espera que pase el borde del
parachoques delantero.
a) Indica el trayecto por el que se espera que pase el lado inte-
rior del vehículo.
Líneas de anchura del vehículo amplia-
das y líneas de guía de distancia (rojo/
azul)Indica la anchura aproximada del vehículo y la distancia (des-
de el extremo delantero del paragolpes) en la parte delantera
del vehículo.
Las líneas rojas indican los puntos situados hasta un máxi-
mo de 0,5 m del extremo delantero del parachoques.
Las líneas azules indican los pun
tos situados a una distancia
comprendida entre 0,5 m y 2 m desde el extremo delantero
parachoques.
Líneas de guía de distancia del trayecto
proyectado del vehículo (rojo/ámbar) Indica la distancia (desde el extremo delantero del paragolpes)
en la parte delantera del vehículo.
La línea rojas indica el punt
o situado aproximadamente a
0,5 m del extremo delantero del parachoques.
Las líneas de color ámbar indican los puntos situados a una
distancia comprendida entre 1 m y 2 m desde el extremo
delantero del parachoques.
Al conducir
i-ACTIVSENSE
4-252
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

PRECAUCIÓN
El alcance de detección del sensor de estacionamiento tiene unos límites. Por ejemplo, es
posible que no se detecten las obstrucciones que se aproximan desde el lateral y los objetos
de poca altura. Siempre confirme visualment e la seguridad alrededor del vehículo al
conducir.
Para obtener más detalles, consulte la info rmación sobre la indicación de detección de
obstáculos del sensor de estacion amiento y el sonido del zumbador.
Consulte la sección Sistema de sensor de estacionamiento en la página 4-311.
NOTA
El ajuste se puede cambiar de manera que no se exhiban las líneas del trayecto proyectado
del vehículo.
Consulte la sección Características de personalización en la página 9-13.
Cómo utilizar la función de líneas del trayecto proyectado del vehículo
(Condición real)
(Exhibición de la pantalla)
Asegúrese que no haya obstrucciones dentro de la zona de las líneas del trayecto proyectado
del vehículo.
Conduzca el vehículo hacia delante mientras gira el volante de forma que ninguna
obstrucción quede dentro de las líneas del trayecto proyectado del vehículo.
Al conducir
i-ACTIVSENSE
4-253
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

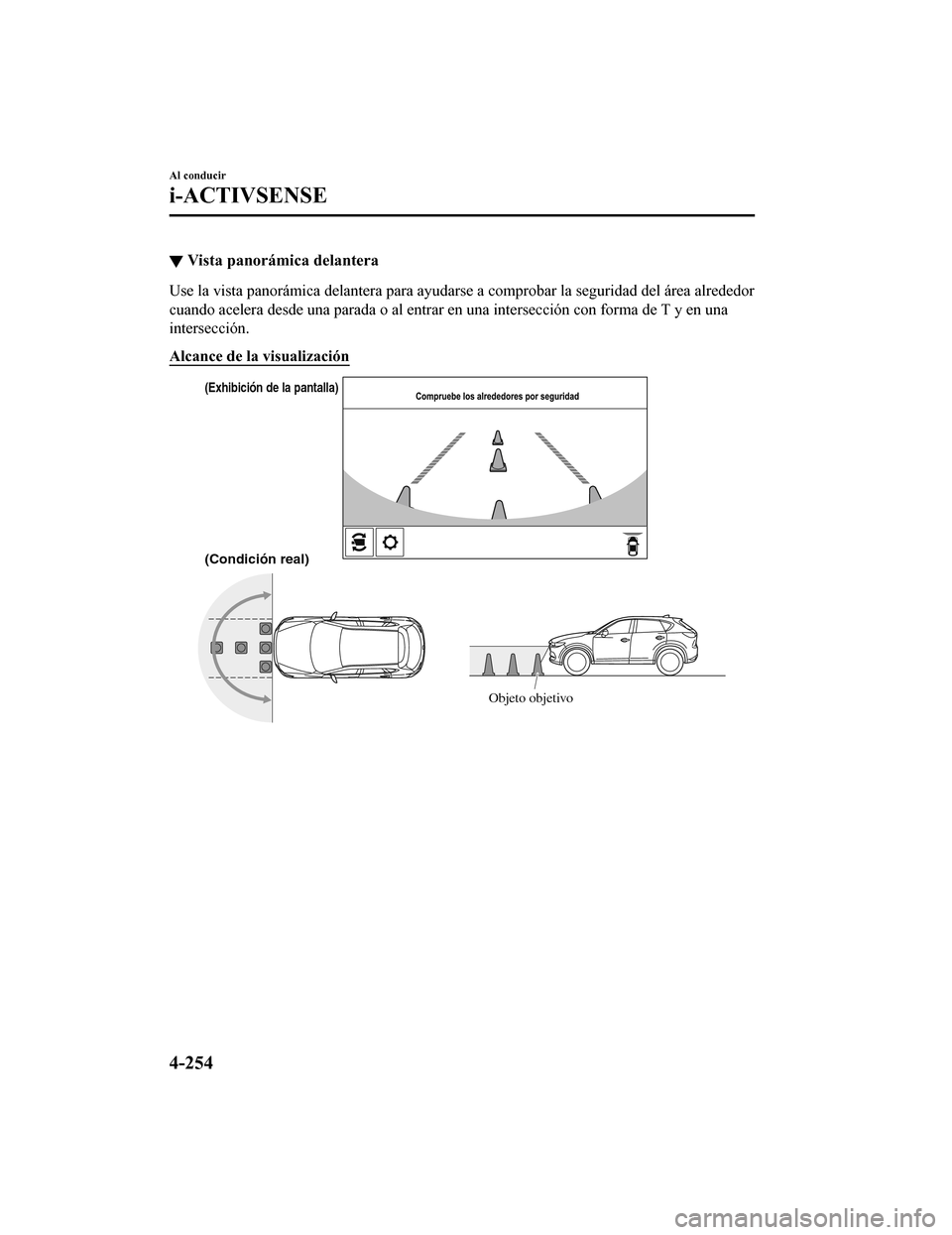

▼Vista panorámica delantera
Use la vista panorámica delantera para ayudarse a comprobar la seguridad del área alrededor
cuando acelera desde una parada o al entrar en una intersección con forma de T y en una
intersección.
Alcance de la visualización
(Condición real)
(Exhibición de la pantalla)
Objeto objetivo
Al conducir
i-ACTIVSENSE
4-254
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

Viendo la pantalla

Visualización/iconoContenido
Líneas de anchura del vehículo amplia-
das y líneas de guía de distancia (rojo/
azul)Indica la anchura aproximada del vehículo y la distancia (des-
de el extremo delantero del para
golpes) en la parte delantera
del vehículo.
Las líneas rojas indican los pun tos situados hasta un máxi-
mo de 0,5 m del extremo delantero del parachoques.
Las líneas azules indican los punt os situados a una distancia
comprendida entre 0,5 m y 2 m desde el extremo delantero
parachoques.
NOTA
La indicación de detección de obstrucción del sensor de estacionamiento no se muestra.
Cambie la visualización en pantalla a la vista superior/vista delantera o la vista lateral si
se activa el sonido de advertencia del sensor de estacionamiento.
La pantalla de la vista panorámica delantera muestra la imagen de la parte delantera del
vehículo en formato panorámico y corrige la imagen para ayudar a detectar cualquier
obstáculo que se aproxime desde el lateral. Por lo tanto, es diferente de la imagen real.
â–¼ Vista lateral
Use la vista lateral para ayudarse a comprobar la seguridad del área alrededor cuando
acelera desde una parada, un estacionamiento o al parar el vehículo.
Al conducir
i-ACTIVSENSE
4-255
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

Alcance de la visualización
(Condición real)
(Exhibición de la pantalla)
Objeto objetivo
Viendo la pantalla
(Cuando la visualización de la línea del
trayecto proyectado del vehículo está activada)(Cuando la visualización de la línea del trayecto
proyectado del vehículo está desactivada)

Visualización/icono Contenido
Vista del sensor de estacionamiento Exhibe la condición de detección del sensor de estacionamien-
to cuando el sensor de estacionamiento está activado.
Para obtener más detalles, consu lte la información sobre la in-
dicación de detección de obstáculos del sensor de estaciona-
miento y el sonido del zumbador.
Consulte la sección Sistema de sensor de estacionamiento en
la página 4-311.
Líneas de trayecto proyectado del vehí-
culo (ámbar) Indica el trayecto proyectado
aproximado del vehículo. Se
mueve en conjunto con el funcionamiento del volante.
Las líneas del trayecto proyectad o del vehículo (ámbar) indi-
can el trayecto que se espera que siga la parte interior del ve-
hículo.
Líneas de guía paralelas del vehículo
(azul) Indica el ancho aproximado del
vehículo incluyendo los espe-
jos de puerta.
Líneas de guía de extremo delantero
del vehículo (azul) Indica el punto situado a unos 0,25 m del borde delantero del
vehículo (borde delantero del parachoques).
NOTA
El ajuste se puede cambiar de manera que no se exhiban las líneas del trayecto proyectado
del vehículo.
Al conducir
i-ACTIVSENSE
4-256
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30
