MAZDA MODEL CX-5 2020 Manual del propietario (in Spanish)

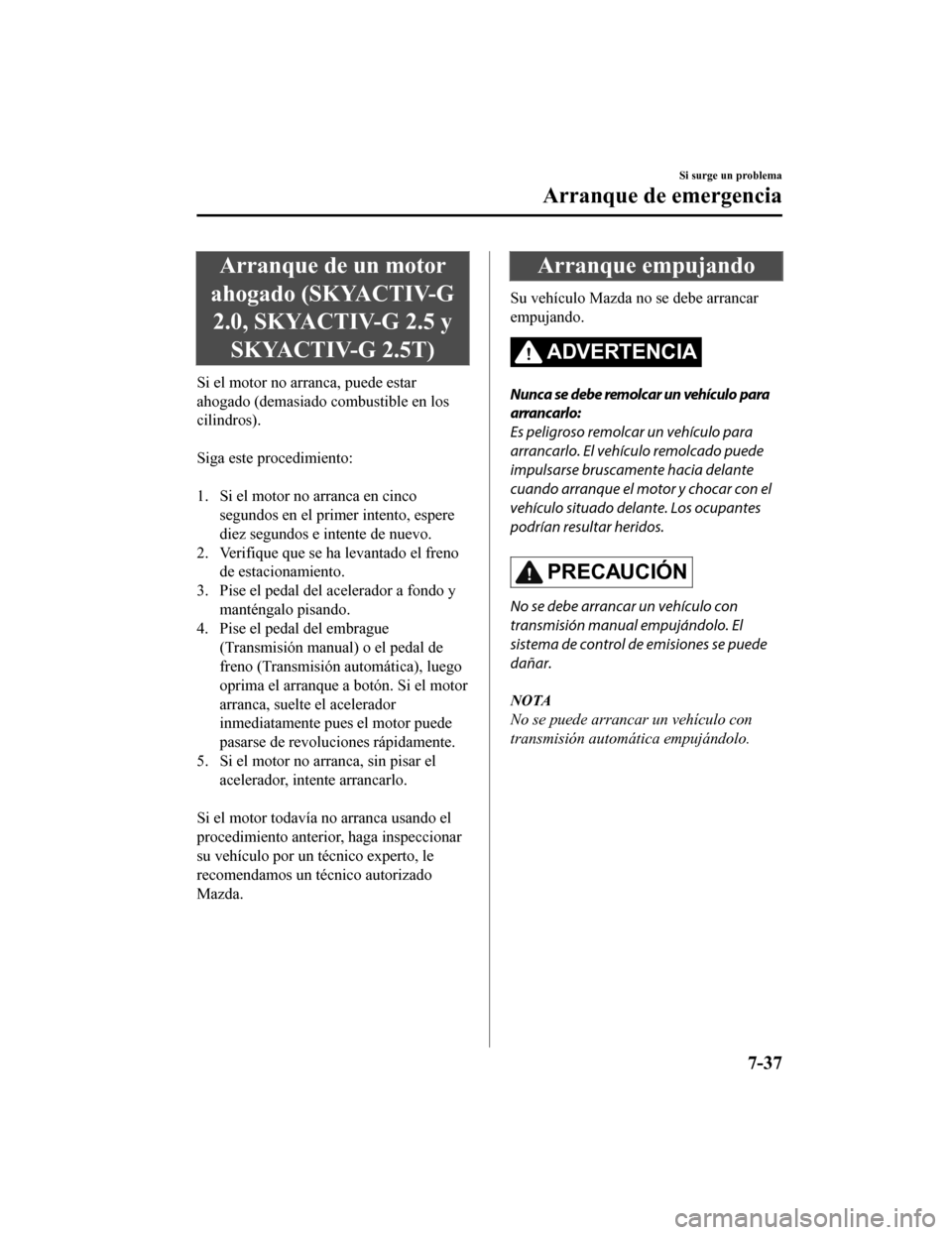

Arranque de un motor
ahogado (SKYACTIV-G 2.0, SKYACTIV-G 2.5 y SKYACTIV-G 2.5T)
Si el motor no arranca, puede estar
ahogado (demasiado combustible en los
cilindros).

Siga este procedimiento:

1. Si el motor no arranca en cinco
segundos en el primer intento, espere
diez segundos e intente de nuevo.
2. Verifique que se ha levantado el freno de estacionamiento.
3. Pise el pedal del acelerador a fondo y manténgalo pisando.
4. Pise el pedal del embrague
(Transmisión manual) o el pedal de
freno (Transmisión automática), luego
oprima el arranque a botón. Si el motor
arranca, suelte el acelerador
inmediatamente pues el motor puede
pasarse de revoluciones rápidamente.
5. Si el motor no arranca, sin pisar el
acelerador, intente arrancarlo.

Si el motor todavía no arranca usando el
procedimiento anterior, haga inspeccionar
su vehículo por un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Arranque empujando
Su vehículo Mazda no se debe arrancar
empujando.
ADVERTENCIA
Nunca se debe remolcar un vehículo para
arrancarlo:
Es peligroso remolcar un vehículo para
arrancarlo. El vehículo remolcado puede
impulsarse bruscamente hacia delante
cuando arranque el motor y chocar con el
vehículo situado delante. Los ocupantes
podrían resultar heridos.
PRECAUCIÓN
No se debe arrancar un vehículo con
transmisión manual empujándolo. El
sistema de control de emisiones se puede
dañar.
NOTA
No se puede arrancar un vehículo con
transmisión automática empujándolo.
Si surge un problema
Arranque de emergencia
7-37
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

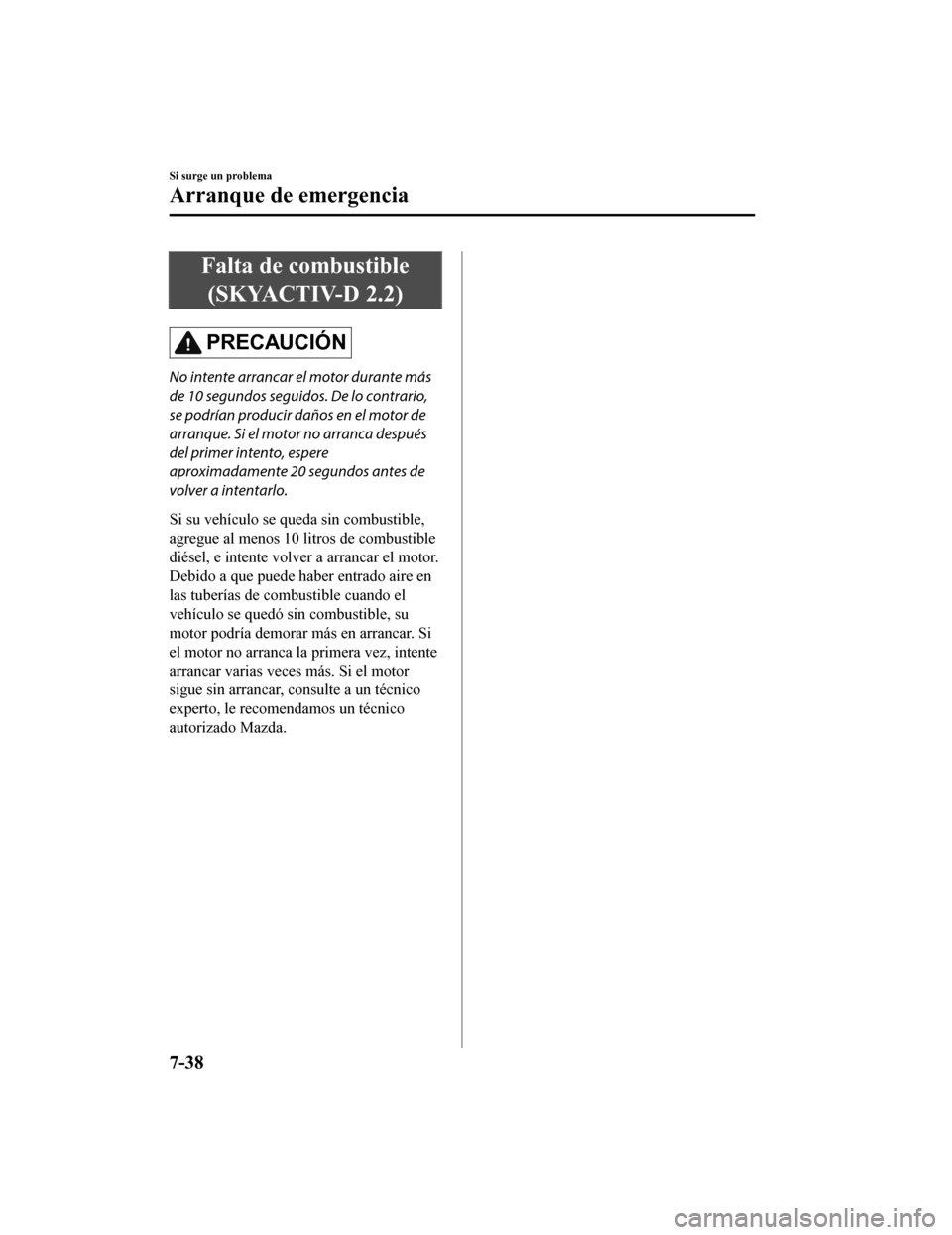

Falta de combustible(SKYACTIV-D 2.2)
PRECAUCIÓN
No intente arrancar el motor durante más
de 10 segundos seguidos. De lo contrario,
se podrían producir daños en el motor de
arranque. Si el motor no arranca después
del primer intento, espere
aproximadamente 20 segundos antes de
volver a intentarlo.
Si su vehículo se queda sin combustible,
agregue al menos 10 litros de combustible
diésel, e intente volver a arrancar el motor.
Debido a que puede haber entrado aire en
las tuberías de combustible cuando el
vehículo se quedó sin combustible, su
motor podría demorar más en arrancar. Si
el motor no arranca la primera vez, intente
arrancar varias veces más. Si el motor
sigue sin arrancar, consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Si surge un problema
Arranque de emergencia
7-38
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

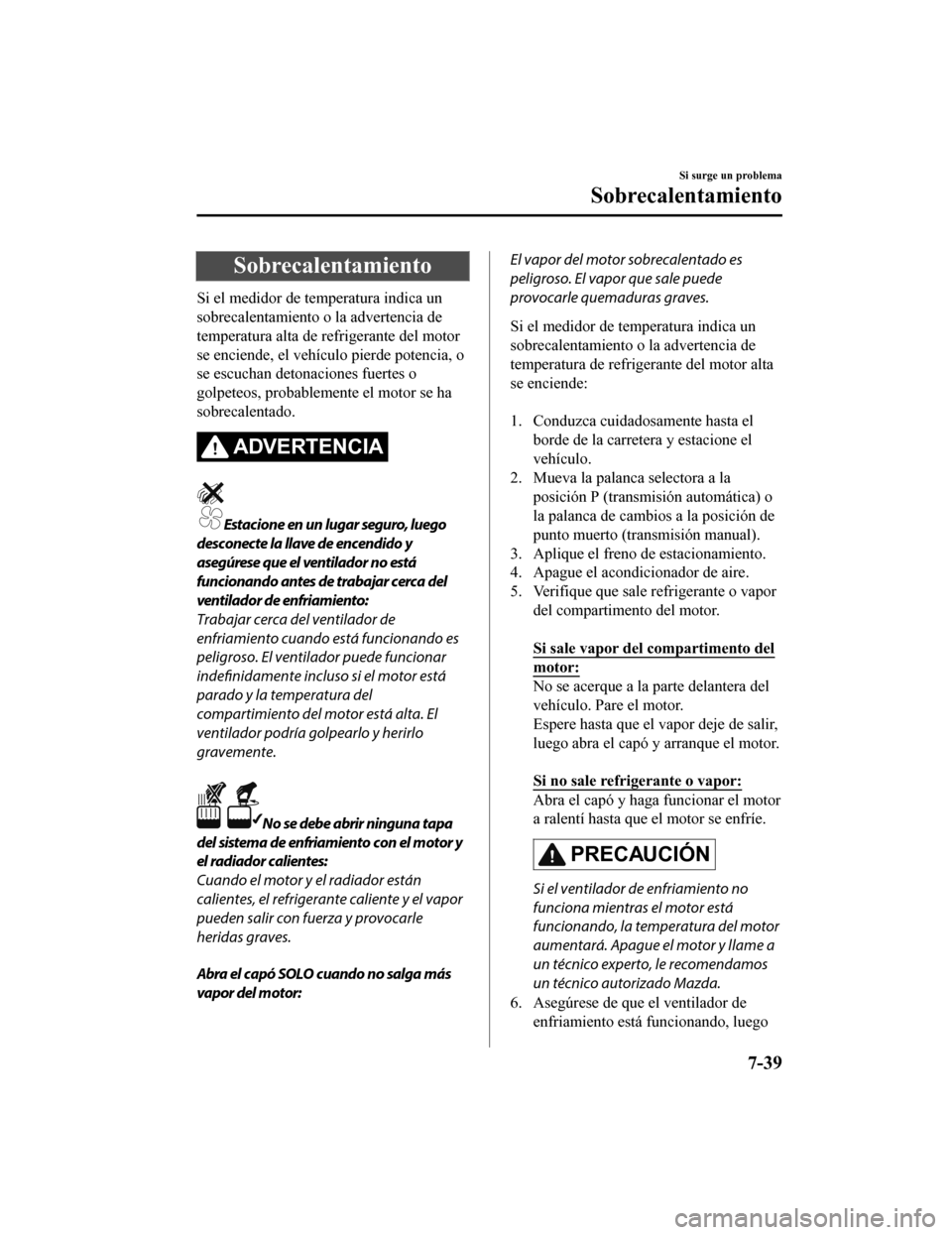

Sobrecalentamiento
Si el medidor de temperatura indica un
sobrecalentamiento o la advertencia de
temperatura alta de refrigerante del motor
se enciende, el vehículo pierde potencia, o
se escuchan detonaciones fuertes o
golpeteos, probablemente el motor se ha
sobrecalentado.
ADVERTENCIA
Estacione en un lugar seguro, luego
desconecte la llave de encendido y
asegúrese que el ventilador no está
funcionando antes de trabajar cerca del
ventilador de enfriamiento:
Trabajar cerca del ventilador de
enfriamiento cuando está funcionando es
peligroso. El ventilador puede funcionar
indefinidamente incluso si el motor está
parado y la temperatura del
compartimiento del motor está alta. El
ventilador podría golpearlo y herirlo
gravemente.
No se debe abrir ninguna tapa
del sistema de enfriamiento con el motor y
el radiador calientes:
Cuando el motor y el radiador están
calientes, el refrigerante caliente y el vapor
pueden salir con fuerza y provocarle
heridas graves.
Abra el capó SOLO cuando no salga más
vapor del motor:
El vapor del motor sobrecalentado es
peligroso. El vapor que sale puede
provocarle quemaduras graves.
Si el medidor de temperatura indica un
sobrecalentamiento o la advertencia de
temperatura de refrigerante del motor alta
se enciende:

1. Conduzca cuidadosamente hasta el borde de la carretera y estacione el
vehículo.
2. Mueva la palanca selectora a la posición P (transmisión automática) o
la palanca de cambios a la posición de
punto muerto (transmisión manual).
3. Aplique el freno de estacionamiento.
4. Apague el acondicionador de aire.
5. Verifique que sale refrigerante o vapor del compartimento del motor.

Si sale vapor del compartimento del
motor:
No se acerque a la parte delantera del
vehículo. Pare el motor.
Espere hasta que el vapor deje de salir,
luego abra el capó y arranque el motor.

Si no sale refrigerante o vapor:
Abra el capó y haga funcionar el motor
a ralentí hasta que el motor se enfríe.
PRECAUCIÓN
Si el ventilador de enfriamiento no
funciona mientras el motor está
funcionando, la temperatura del motor
aumentará. Apague el motor y llame a
un técnico experto, le recomendamos
un técnico autorizado Mazda.
6. Asegúrese de que el ventilador de enfriamiento está funcionando, luego
Si surge un problema
Sobrecalentamiento
7-39
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

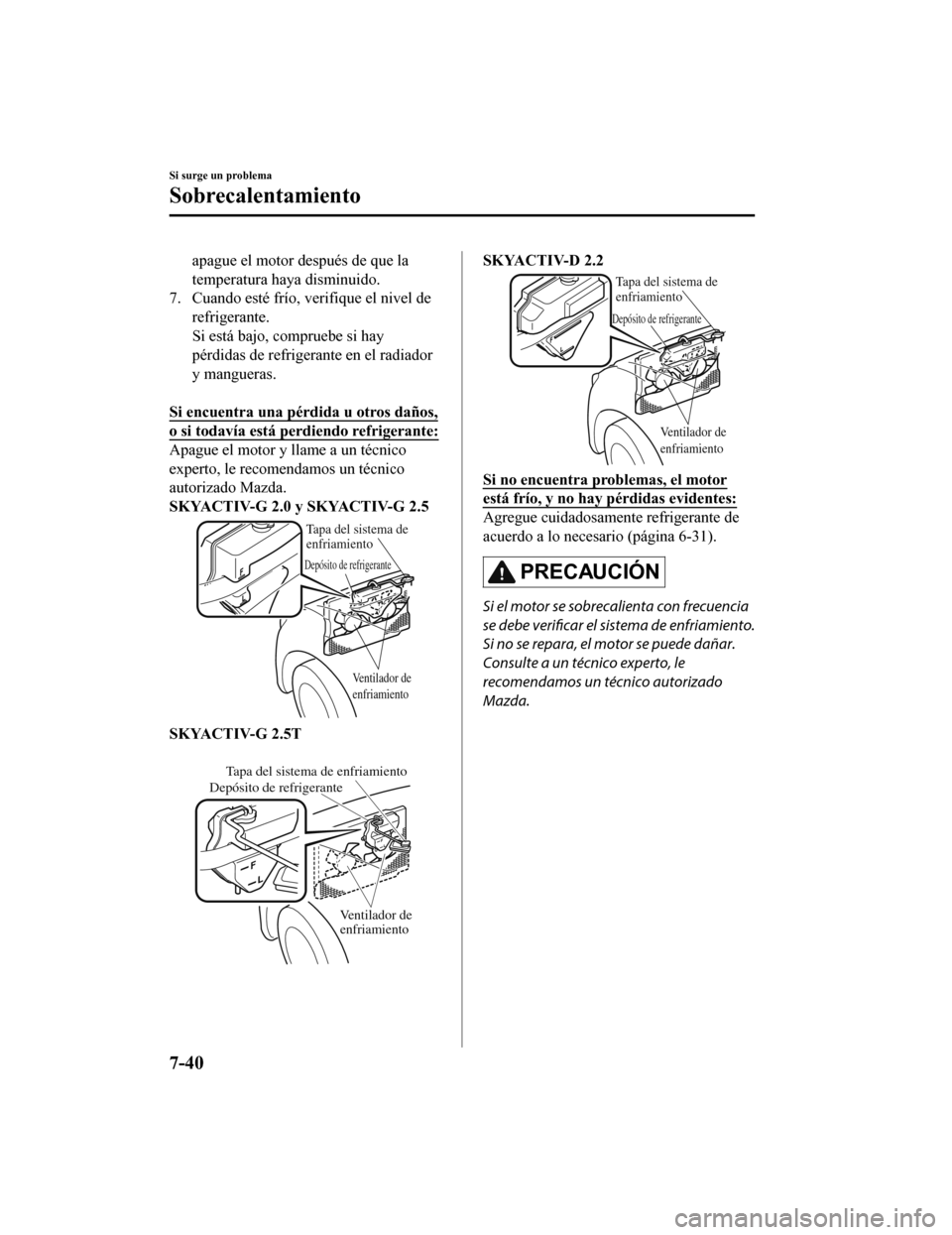

apague el motor después de que la
temperatura haya disminuido.
7. Cuando esté frío, verifique el nivel de
refrigerante.
Si está bajo, compruebe si hay
pérdidas de refrigerante en el radiador
y mangueras.

Si encuentra una pérdida u otros daños,
o si todavía está perdiendo refrigerante:
Apague el motor y llame a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
SKYACTIV-G 2.0 y SKYACTIV-G 2.5
Tapa del sistema de
enfriamiento
Depósito de refrigerante
Ventilador de
enfriamiento
SKYACTIV-G 2.5T

Tapa del sistema de enfriamiento
Depósito de refrigerante
Ventilador de
enfriamiento
SKYACTIV-D 2.2
Tapa del sistema de
enfriamiento
Depósito de refrigerante
Ventilador de
enfriamiento
Si no encuentra problemas, el motor
está frío, y no hay pérdidas evidentes:
Agregue cuidadosamente refrigerante de
acuerdo a lo necesario (página 6-31).
PRECAUCIÓN
Si el motor se sobrecalienta con frecuencia
se debe verificar el sistema de enfriamiento.
Si no se repara, el motor se puede dañar.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Si surge un problema
Sobrecalentamiento
7-40
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

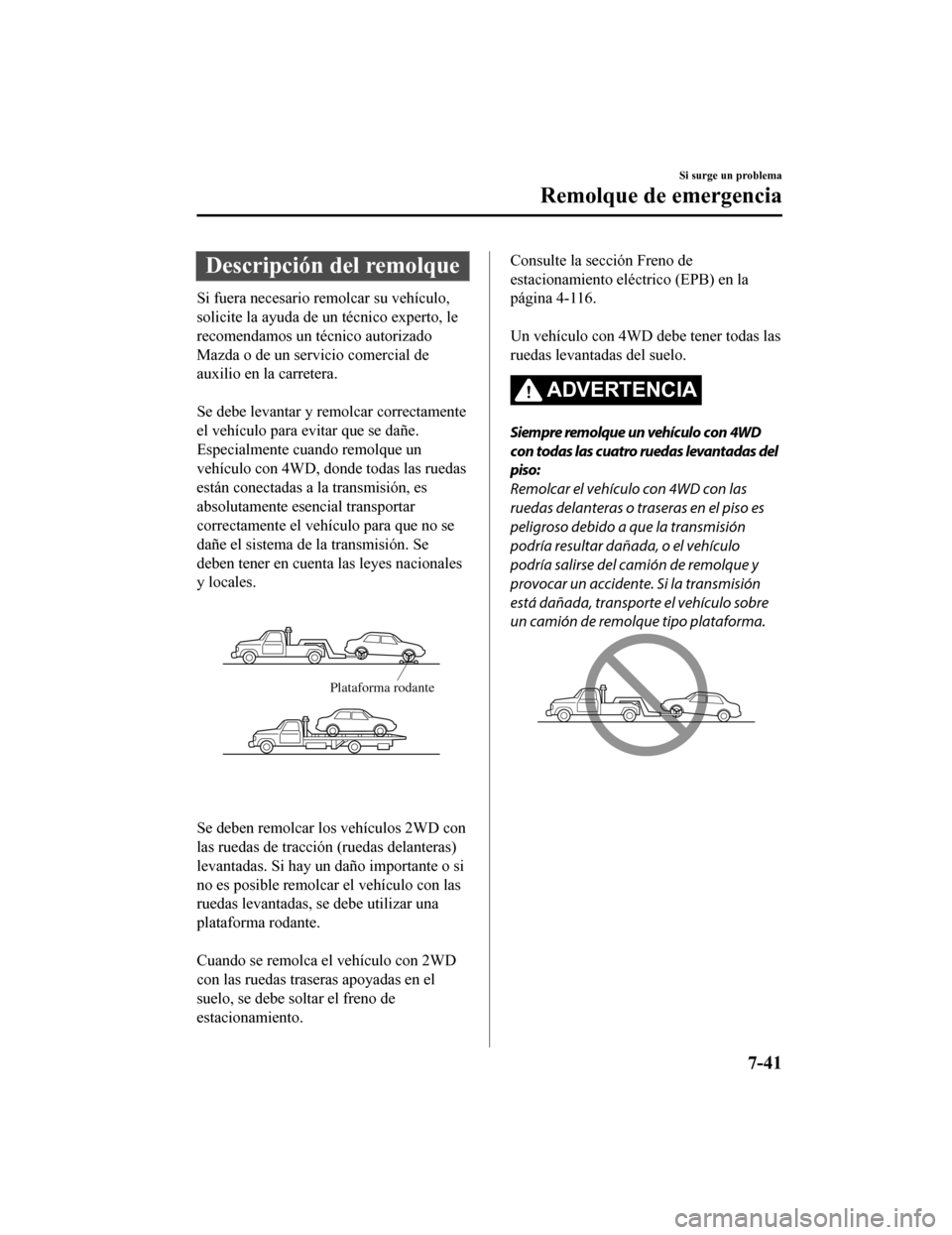

Descripción del remolque
Si fuera necesario remolcar su vehículo,
solicite la ayuda de un técnico experto, le
recomendamos un técnico autorizado
Mazda o de un servicio comercial de
auxilio en la carretera.

Se debe levantar y remolcar correctamente
el vehículo para evitar que se dañe.
Especialmente cuando remolque un
vehículo con 4WD, donde todas las ruedas
están conectadas a la transmisión, es
absolutamente esencial transportar
correctamente el vehículo para que no se
dañe el sistema de la transmisión. Se
deben tener en cuenta las leyes nacionales
y locales.
Plataforma rodante

Se deben remolcar los vehículos 2WD con
las ruedas de tracción (ruedas delanteras)
levantadas. Si hay un daño importante o si
no es posible remolcar el vehículo con las
ruedas levantadas, se debe utilizar una
plataforma rodante.

Cuando se remolca el vehículo con 2WD
con las ruedas traseras apoyadas en el
suelo, se debe soltar el freno de
estacionamiento.
Consulte la sección Freno de
estacionamiento eléctrico (EPB) en la
página 4-116.

Un vehículo con 4WD debe tener todas las
ruedas levantadas del suelo.
ADVERTENCIA
Siempre remolque un vehículo con 4WD
con todas las cuatro ruedas levantadas del
piso:
Remolcar el vehículo con 4WD con las
ruedas delanteras o traseras en el piso es
peligroso debido a que la transmisión
podría resultar dañada, o el vehículo
podría salirse del camión de remolque y
provocar un accidente. Si la transmisión
está dañada, transporte el vehículo sobre
un camión de remolque tipo plataforma.
Si surge un problema
Remolque de emergencia
7-41
CX-5_8HD7-SP-18K_Edition12018-9-25 9:54:30

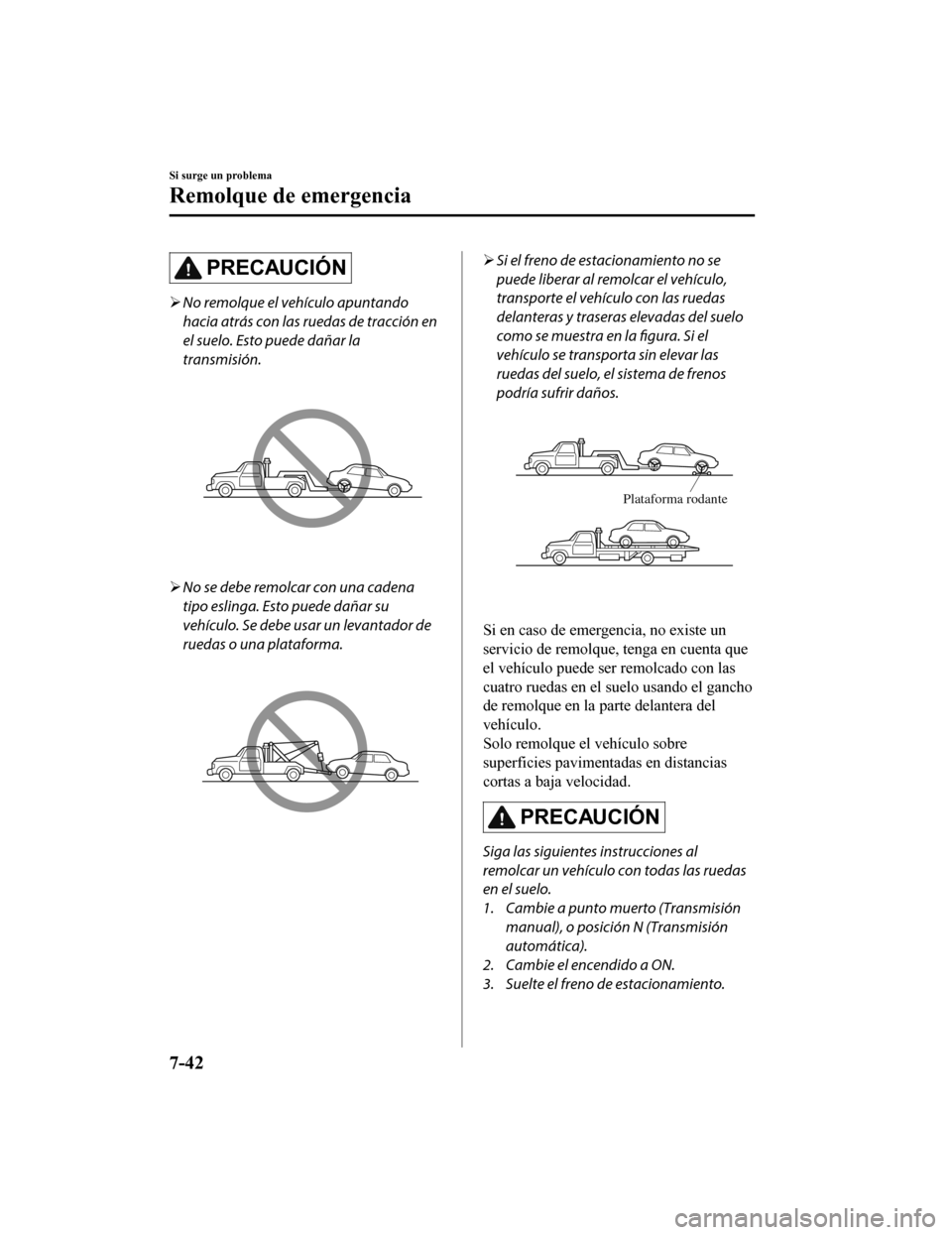

PRECAUCIÓN
No remolque el vehículo apuntando
hacia atrás con las ruedas de tracción en
el suelo. Esto puede dañar la
transmisión.
No se debe remolcar con una cadena
tipo eslinga. Esto puede dañar su
vehículo. Se debe usar un levantador de
ruedas o una plataforma.
Si el freno de estacionamiento no se
puede liberar al remolcar el vehículo,
transporte el vehículo con las ruedas
delanteras y traseras elevadas del suelo
como se muestra en la
figura. Si el
vehículo se transporta sin elevar las
ruedas del suelo, el sistema de frenos
podría sufrir daños.
Plataforma rodante
Si en caso de emergencia, no existe un
servicio de remolque, tenga en cuenta que
el vehículo puede ser remolcado con las
cuatro ruedas en el suelo usando el gancho
de remolque en la parte delantera del
vehículo.
Solo remolque el vehículo sobre
superficies pavimentadas en distancias
cortas a baja velocidad.
PRECAUCIÓN
Siga las siguientes instrucciones al
remolcar un vehículo con todas las ruedas
en el suelo.
1. Cambie a punto muerto (Transmisión manual), o posición N (Transmisión
automática).
2. Cambie el encendido a ON.
3. Suelte el freno de estacionamiento.
Si surge un problema
Remolque de emergencia
7-42
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

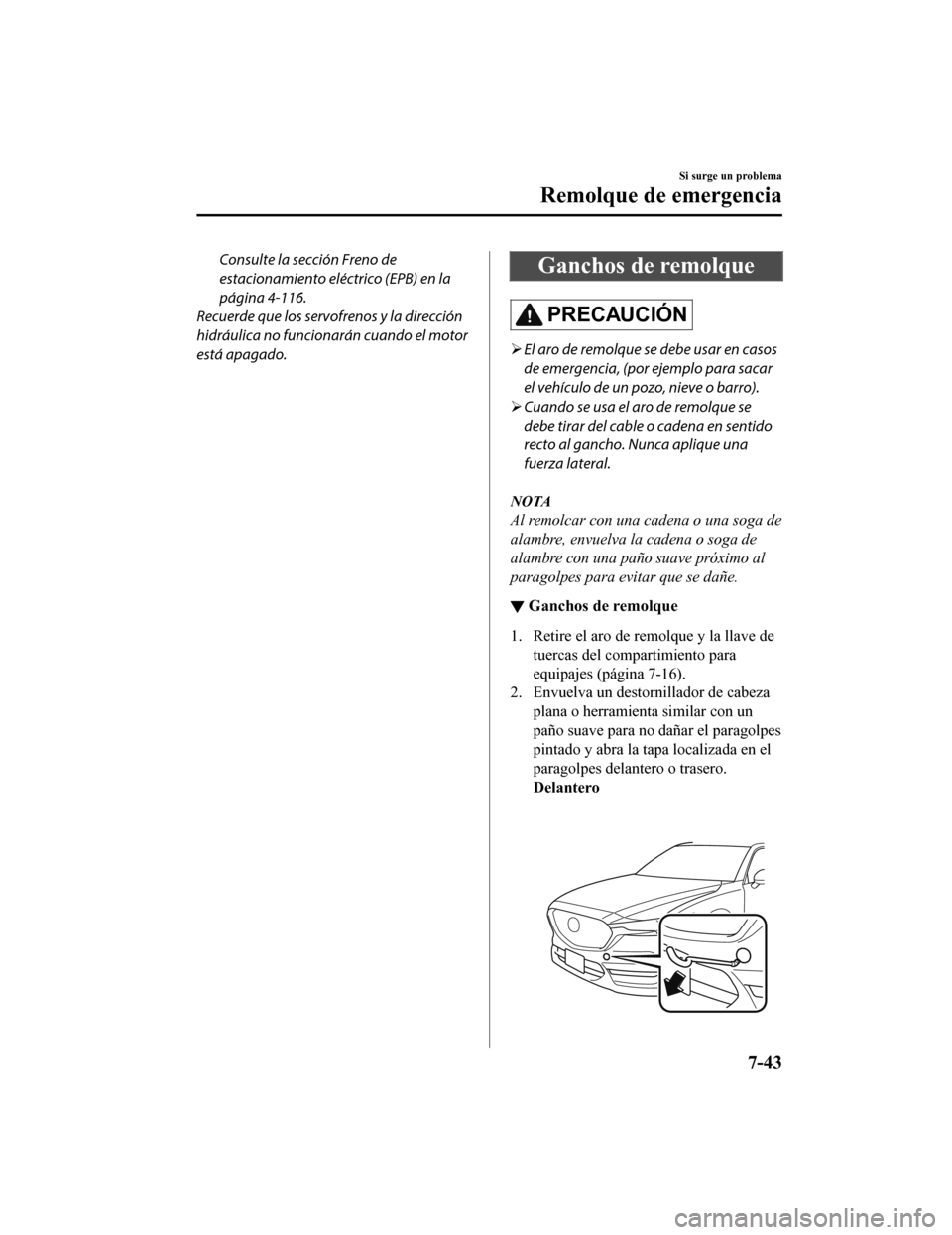

Consulte la sección Freno de
estacionamiento eléctrico (EPB) en la
página 4-116.
Recuerde que los servofrenos y la dirección
hidráulica no funcionarán cuando el motor
está apagado.Ganchos de remolque
PRECAUCIÓN
 El aro de remolque se debe usar en casos
de emergencia, (por ejemplo para sacar
el vehículo de un pozo, nieve o barro).
 Cuando se usa el aro de remolque se
debe tirar del cable o cadena en sentido
recto al gancho. Nunca aplique una
fuerza lateral.
NOTA
Al remolcar con una cadena o una soga de
alambre, envuelva la cadena o soga de
alambre con una paño suave próximo al
paragolpes para evitar que se dañe.
▼ Ganchos de remolque
1. Retire el aro de remolque y la llave de
tuercas del compartimiento para
equipajes (página 7-16).
2. Envuelva un destornillador de cabeza
plana o herramienta similar con un
paño suave para no dañar el paragolpes
pintado y abra la tapa localizada en el
paragolpes delantero o trasero.
Delantero

Si surge un problema
Remolque de emergencia
7-43
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

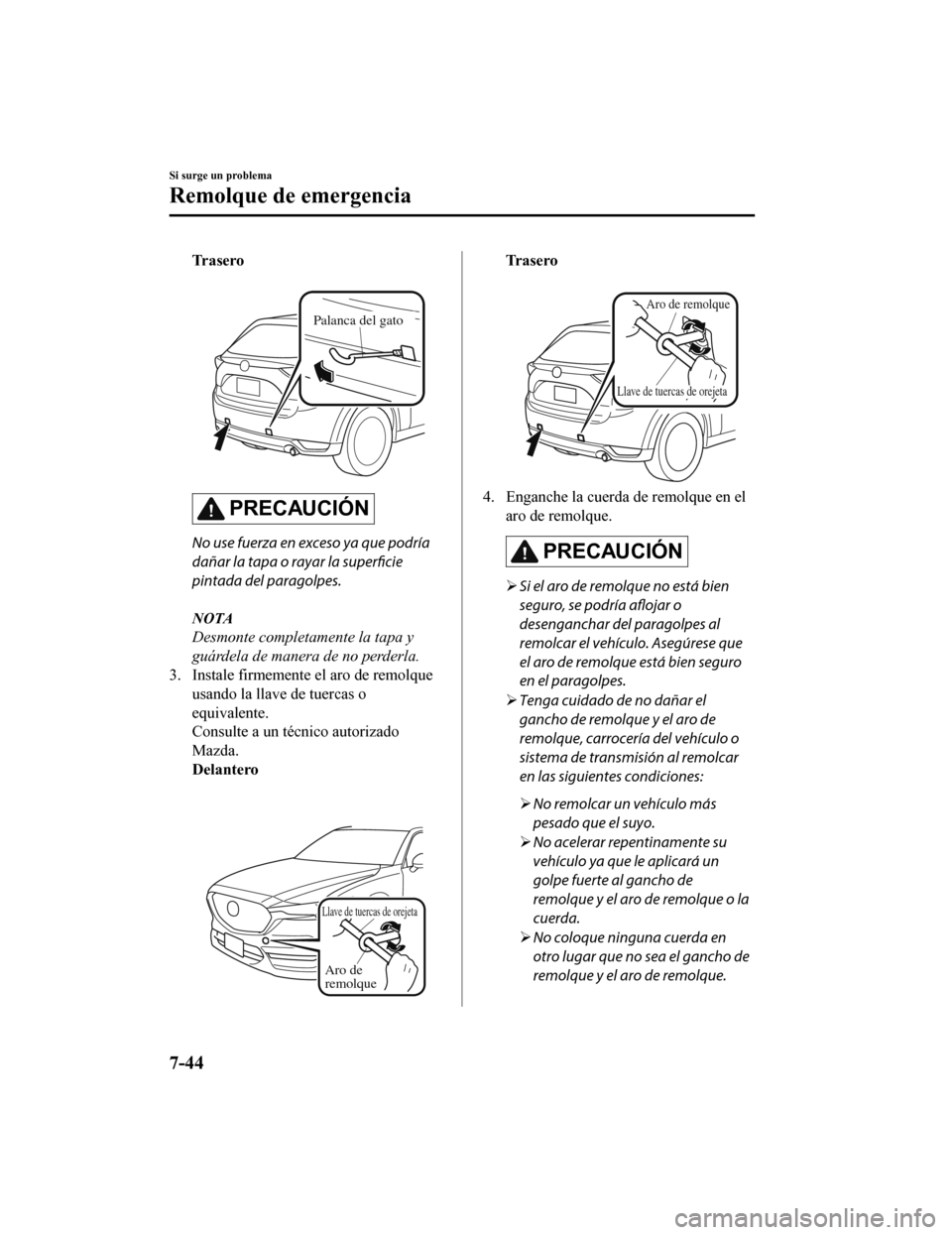

Tr a s e r o

Palanca del gato
PRECAUCIÓN
No use fuerza en exceso ya que podría
dañar la tapa o rayar la superficie
pintada del paragolpes.
NOTA
Desmonte completamente la tapa y
guárdela de manera de no perderla.
3. Instale firmemente el aro de remolque usando la llave de tuercas o
equivalente.
Consulte a un técnico autorizado
Mazda.
Delantero

Llave de tuercas de orejeta
Aro de
remolque
Tr a s e r o

Aro de remolque
Llave de tuercas de orejeta
4. Enganche la cuerda de remolque en elaro de remolque.
PRECAUCIÓN
Si el aro de remolque no está bien
seguro, se podría aflojar o
desenganchar del paragolpes al
remolcar el vehículo. Asegúrese que
el aro de remolque está bien seguro
en el paragolpes.
 Tenga cuidado de no dañar el
gancho de remolque y el aro de
remolque, carrocería del vehículo o
sistema de transmisión al remolcar
en las siguientes condiciones:
No remolcar un vehículo más
pesado que el suyo.
 No acelerar repentinamente su
vehículo ya que le aplicará un
golpe fuerte al gancho de
remolque y el aro de remolque o la
cuerda.
 No coloque ninguna cuerda en
otro lugar que no sea el gancho de
remolque y el aro de remolque.
Si surge un problema
Remolque de emergencia
7-44
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Si se enciende o parpadea una de las luces de aviso
Si alguna de las luces de aviso se enciende/parpadea, realice la acción adecuada para cada
luz. No hay problema en que se apague la luz, sin embargo si la luz no se apaga o si se
enciende/parpadea otra vez, consulte a un concesionario autorizado Mazda.
Los detalles de algunas advertencias se pueden visualizar en el visualizador central o en el
visualizador de datos múltiples (Tipo A/Tipo B) en el grupo de instrumentos.
Visualizador central
1. Si la luz de advertencia está encendida, seleccione el ícono en la pantalla de inicio
para exhibir la pantalla de aplicaciones.
2. Seleccione “Pantalla estado”.
3. Seleccione "Guía de advertencia" para exhibir las advertencias actuales.
4. Seleccione la advertencia aplicable para ver los detalles de la advertencia.
Visualizador de datos múltiples (Tipo A/Tipo B)
1. Pulse el interruptor INFO en el interruptor del volante para visualizar la pantalla de
indicación.
Consulte la sección Visualizador de datos múltiples (Tipo A) en la página 4-24.
Consulte la sección Visualizador de datos múltiples (Tipo B) en la página 4-45.
▼ Pare el vehículo en un lugar seguro inmediatamente
Si se enciende una de las siguientes luces de aviso, el sistema podrá tener un
funcionamiento incorrecto. Pare inmediatamente el vehículo en un lugar seguro y consulte a
un concesionario autorizado Mazda.
Si surge un problema
Luces de aviso/Indicadores lumi
nosos y advertencias sonoras
7-45
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

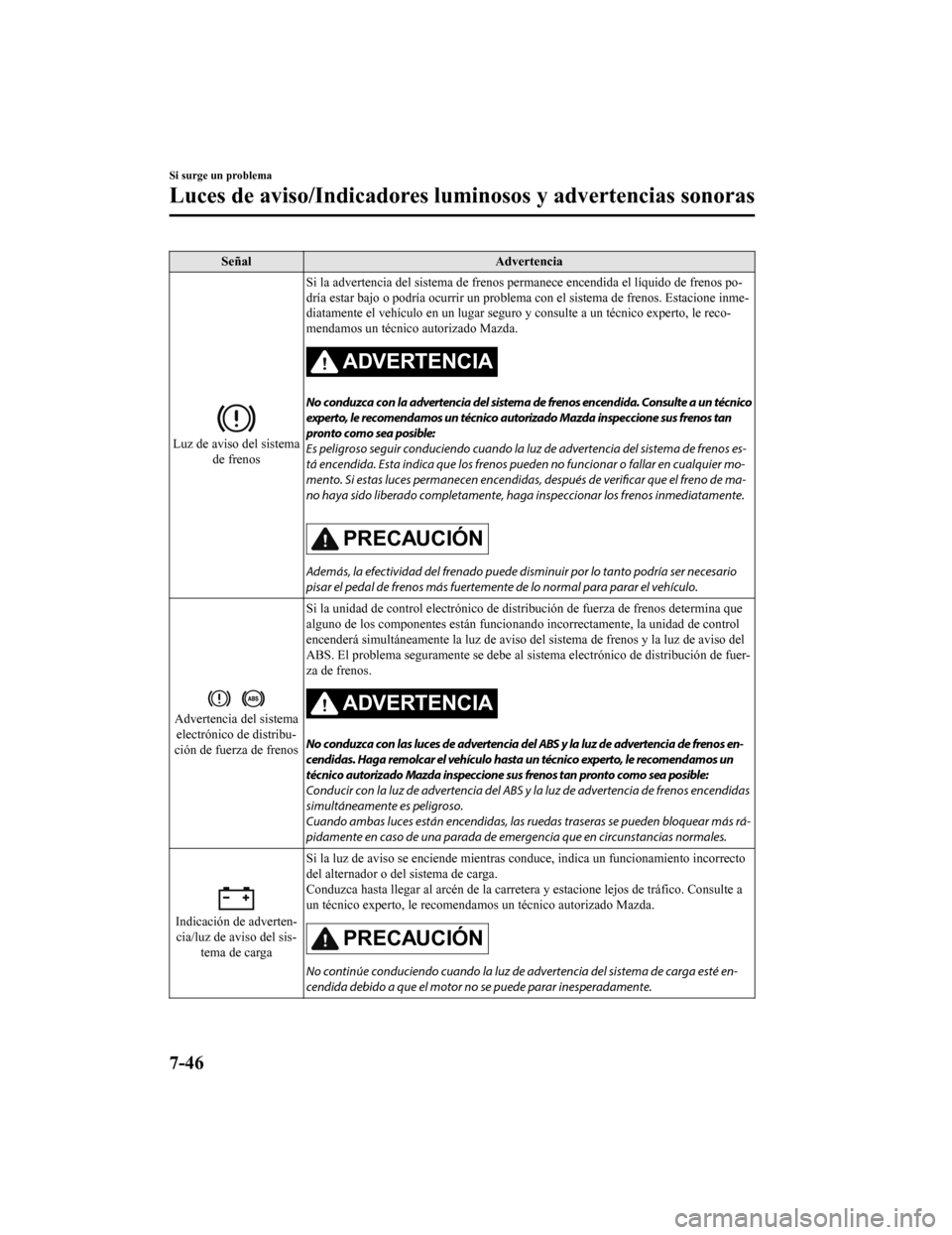

SeñalAdvertencia
Luz de aviso del sistema
de frenos Si la advertencia del sistema de frenos pe
rmanece encendida el líquido de frenos po-
dría estar bajo o podría ocurrir un problema con el sistema de frenos. Estacione inme-
diatamente el vehículo en un lugar seguro y consulte a un técnico experto, le reco-
mendamos un técnico autorizado Mazda.
ADVERTENCIA
No conduzca con la advertencia del sistema de frenos encendida. Consulte a un técnico
experto, le recomendamos un técnico autorizado Mazda inspeccione sus frenos tan
pronto como sea posible:
Es peligroso seguir conduciendo cuando la luz de advertencia del sistema de frenos es‐
tá encendida. Esta indica que los frenos pueden no funcionar o fallar en cualquier mo‐
mento. Si estas luces permanecen encendidas, después de verificar que el freno de ma‐
no haya sido liberado completamente, haga inspeccionar los frenos inmediatamente.
PRECAUCIÓN
Además, la efectividad del frenado puede disminuir por lo tanto podría ser necesario
pisar el pedal de fr enos más fuertemente de lo no rmal para parar el vehículo.
Advertencia del sistema
electrónico de distribu-
ción de fuerza de frenos Si la unidad de control elect
rónico de distribución de fuerza de frenos determina que
alguno de los componentes están funcionando incorrectamente, la unidad de control
encenderá simultáneamente la luz de aviso de l sistema de frenos y la luz de aviso del
ABS. El problema seguramente se debe al sistema electrónico de distribución de fuer-
za de frenos.ADVERTENCIA
No conduzca con las luces de advertencia del ABS y la luz de advertencia de frenos en‐
cendidas. Haga remolcar el vehículo hasta un técnico experto, le recomendamos un
técnico autorizado Mazda inspeccione sus frenos tan pronto como sea posible:
Conducir con la luz de advertencia del ABS y la luz de advertencia de frenos encendidas
simultáneamente es peligroso.
Cuando ambas luces están encendidas, las ruedas traseras se pueden bloquear más rá‐
pidamente en caso de una parada de emer gencia que en circunstancias normales.
Indicación de adverten-
cia/luz de aviso del sis- tema de carga Si la luz de aviso se enciende mientras
conduce, indica un funcionamiento incorrecto
del alternador o del sistema de carga.
Conduzca hasta llegar al arcén de la carretera y estacione lejos de tráfico. Consulte a
un técnico experto, le recomend amos un técnico autorizado Mazda.
PRECAUCIÓN
No continúe conduciendo cuando la luz de advertencia del sistema de carga esté en‐
cendida debido a que el motor no se puede parar inesperadamente.
Si surge un problema
Luces de aviso/Indicadores lumi nosos y advertencias sonoras
7-46
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30
