Lubrification de lacarrosserie
Toutes les parties mobiles du véhicule,
telles que les charnières et les serrures de
portières et du capot, doivent être
lubrifiées à chaque changement d'huile.
Par temps froid utiliser un lubrifiant
antigel pour les serrures.

S'assurer que le loquet secondaire du capot
empêche le capot de s'ouvrir lorsque le
loquet primaire est relâché.
Balais d'essuie-glace
AT T E N T I O N
 Les cires chaudes appliquées par des
lave-auto automatiques peuvent réduire
la capacité de nettoyage des
essuie-glaces.
 Afin d'éviter d'endommager les balais
d'essuie-glace, ne pas utiliser d'essence,
kérosène, diluant pour peinture ou autres
dissolvants sur ou à proximité des balais
d'essuie-glace.
 Lorsque le levier d'essuie-glace est sur la
position AUTO et que le contacteur est
mis sur ON, les essuie-glaces peuvent se
mettre en marche automatiquement
dans les cas suivants:
 Si le pare-brise au-dessus du capteur
de pluie est touché.
 Si le pare-brise au-dessus du capteur
de pluie est essuyé avec un chiffon.
 Si le pare-brise est frappé avec la main
ou un autre objet.
 Si le capteur de pluie est frappé avec la
main ou un autre objet à partir de
l'intérieur du véhicule.
Faire attention à ne pas se faire pincer les
mains ou les doigts car ils peuvent subir
des blessures ou endommager les
essuie-glace. Lorsque le véhicule Mazda
est lavé ou réparé, veiller à ce que le
levier d'essuie-glace est à la position OFF.
Entretien
Entretien réalisable par le propriétaire
6-33
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

La contamination du pare-brise ou des
balais d'essuie-glace par des matières
étrangères peut réduire l'efficacité des
balais d'essuie-glace. Les sources
fréquentes de contamination sont les
insectes, la sève d'arbre et les traitements à
la cire chaude utilisée dans certains
appareils de lave-auto automatiques.

Si les balais n'essuient pas correctement,
nettoyer la vitre et les balais avec un bon
produit de nettoyage ou du détergent doux
et rincer entièrement à l'eau limpide.
Répéter l'opération si nécessaire.
â–¼Remplacement des balais
d'essuie-glace de pare-brise
Lorsque les essuie-glace ne nettoient plus
correctement le pare-brise, les balais sont
probablement usés ou abîmés.
Les remplacer.
AT T E N T I O N

Pour éviter d'endommager les bras
d'essuie-glace et les autres composants,
ne pas déplacer manuellement les
essuie-glace.
 Ne pas plier le balai en caoutchouc plus
que nécessaire lors de son
remplacement. Dans le cas contraire, la
barre métallique dans le balai pourrait se
déformer et le fonctionnement de
l'essuie-glace en serait affecté.
REMARQUE
Pour relever les bras des deux
essuie-glaces, lever en premier celui du
côté conducteur. Lorsque vous rabaissez
les bras des essuie-glaces, baissez
précautionneusement celui du côté
passager en premier tout en le soutenant
avec votre main. Forcer le bras de
l'essuie-glace à se rabaisser pourrait
endommager le bras et la lame, voire
rayer ou briser le pare-brise.
1. Relever le bras d'essuie-glace.
AT T E N T I O N
Pour empêcher les dommages au
pare-brise, laisser retomber doucement
l'essuie-glace sans le frapper contre le
pare-brise.
2. Faire glisser le b alai dans le sens
indiqué par la flèche tout en appuyant
sur la languette du bras de
l'essuie-glace pour retirer le balai.

Entretien
Entretien réalisable par le propriétaire
6-34
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

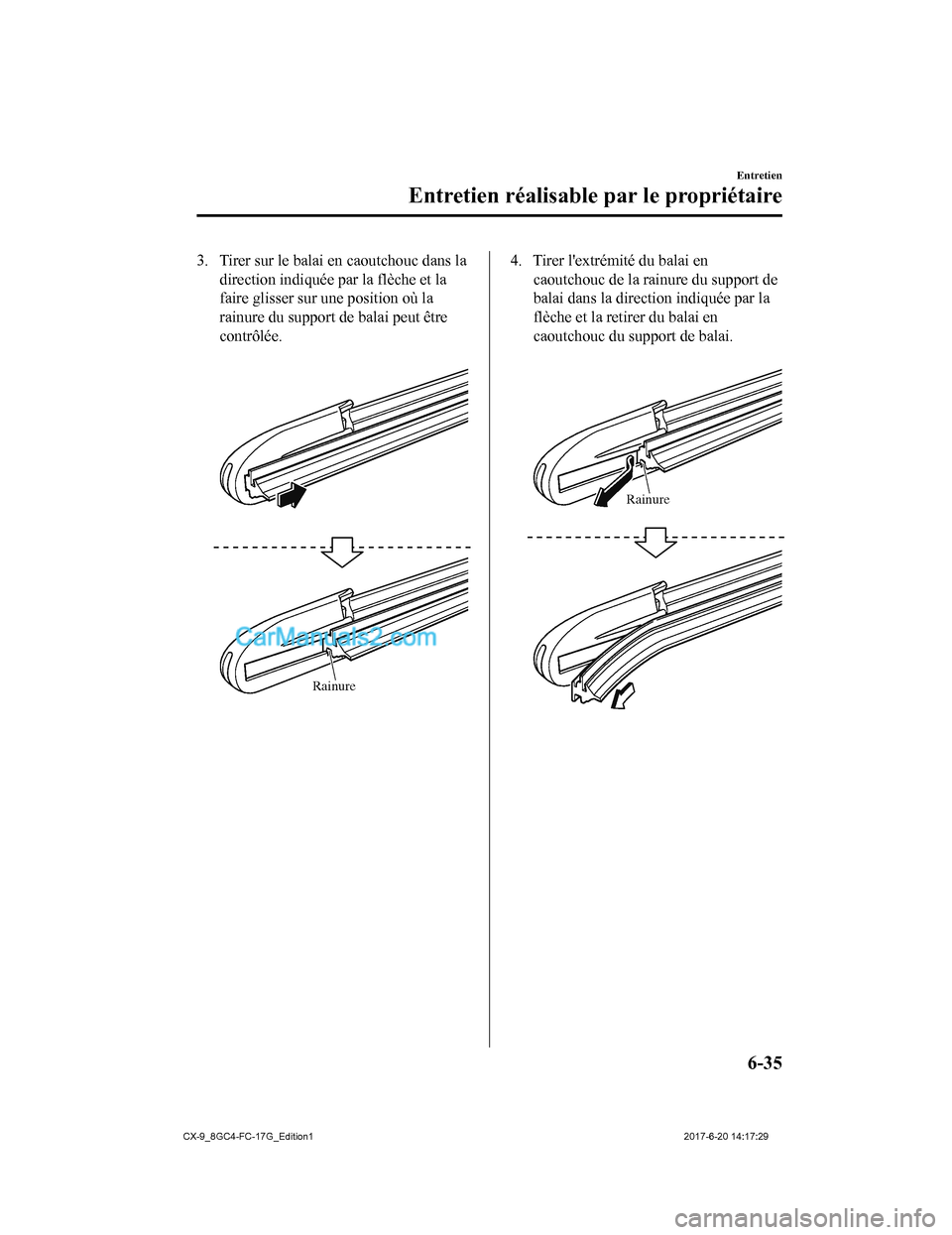

3. Tirer sur le balai en caoutchouc dans ladirection indiquée par la flèche et la
faire glisser sur une position où la
rainure du support de balai peut être
contrôlée.

Rainure
4. Tirer l'extrémité du balai encaoutchouc de la ra inure du support de
balai dans la direction indiquée par la
flèche et la retirer du balai en
caoutchouc du support de balai.

Rainure
Entretien
Entretien réalisable par le propriétaire
6-35
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

5. Insérer l'extrémité de la nouvelle balaien caoutchouc dans la rainure du
support de balai jusqu'à ce qu'elle
rentre en contact avec l'extrémité du
support de balai.

Rainure
6. Après avoir tiré le balai en caoutchoucdans la direction i ndiquée par la flèche
et l'avoir glissée jusqu'à une position
permettant d'inspecter la rainure du
support de balai, glisser l'extrémité du
balai en caoutchouc dans la direction
inverse.

Rainure
7. S'assurer que le balai en caoutchouc est correctement installé dans le
support de balai.
Entretien
Entretien réalisable par le propriétaire
6-36
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

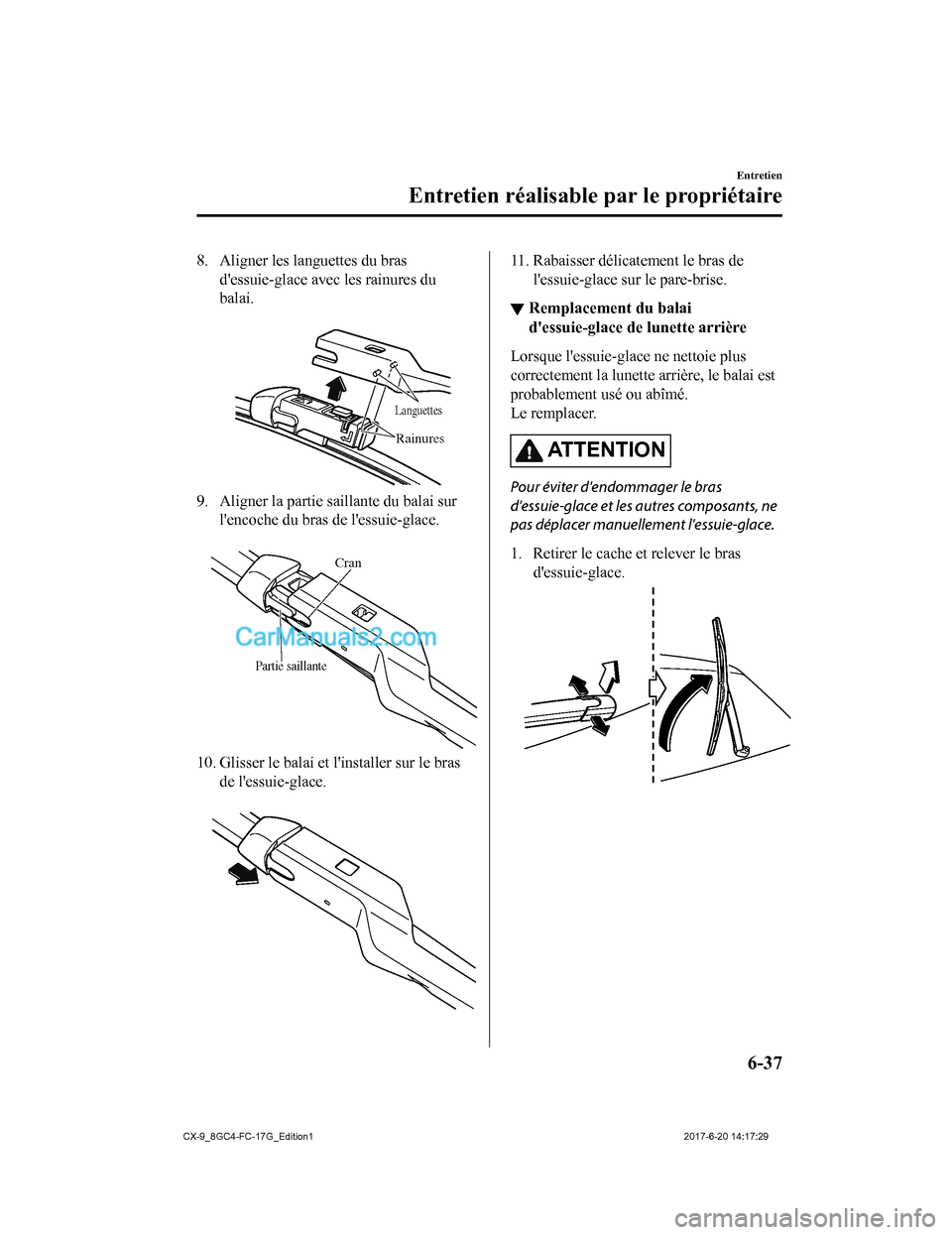

8. Aligner les languettes du brasd'essuie-glace avec les rainures du
balai.

Languettes
Rainures
9. Aligner la partie saillante du balai surl'encoche du bras de l'essuie-glace.

Partie saillante
Cran
10. Glisser le balai et l'installer sur le brasde l'essuie-glace.

11. Rabaisser délicatement le bras de
l'essuie-glace sur le pare-brise.
â–¼Remplacement du balai
d'essuie-glace de lunette arrière
Lorsque l'essuie-glace ne nettoie plus
correctement la lunette arrière, le balai est
probablement usé ou abîmé.
Le remplacer.
AT T E N T I O N
Pour éviter d'endommager le bras
d'essuie-glace et les autres composants, ne
pas déplacer manuellement l'essuie-glace.
1. Retirer le cache et relever le bras
d'essuie-glace.
Entretien
Entretien réalisable par le propriétaire
6-37
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

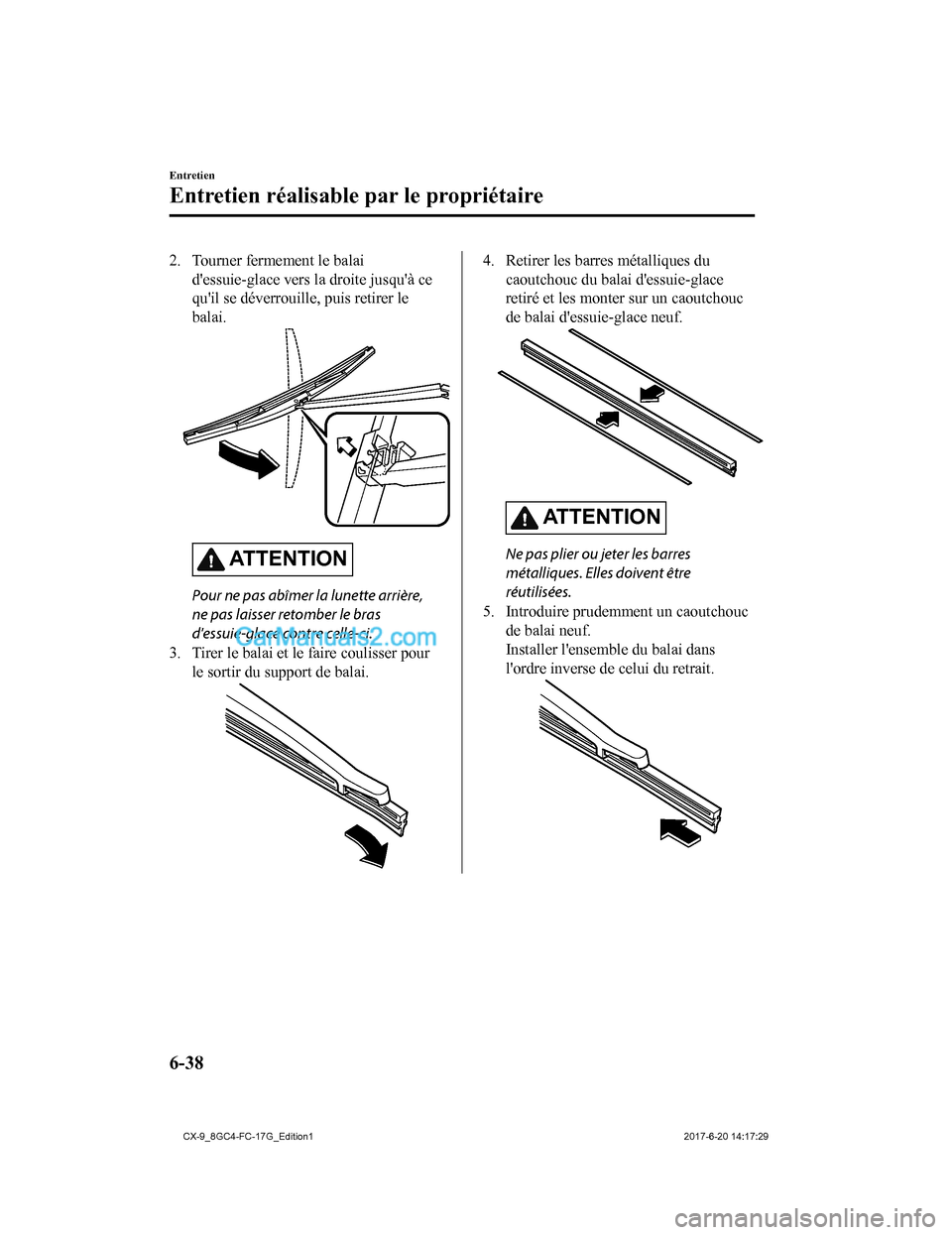

2. Tourner fermement le balaid'essuie-glace vers la droite jusqu'à ce
qu'il se déverrouille, puis retirer le
balai.
ATTENTION
Pour ne pas abîmer la lunette arrière,
ne pas laisser retomber le bras
d'essuie-glace contre celle-ci.
3. Tirer le balai et le faire coulisser pour le sortir du support de balai.
4. Retirer les barres métalliques du
caoutchouc du balai d'essuie-glace
retiré et les monter sur un caoutchouc
de balai d'essuie-glace neuf.
AT T E N T I O N
Ne pas plier ou jeter les barres
métalliques. Elles doivent être
réutilisées.
5. Introduire prudemment un caoutchouc de balai neuf.
Installer l'ensemble du balai dans
l'ordre inverse de celui du retrait.
Entretien
Entretien réalisable par le propriétaire
6-38
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Batterie
PRUDENCE
Se laver les mains après avoir manipulé la batterie et les accessoires connexes:
Les bornes, connecteurs et les pièces reliées contiennent du plomb et des dérivés de plomb,
des produits chimiques qui ont été trouvés par l'État de la Californie comme causant le cancer
et des problèmes de reproduction.
Pour garantir une manipulation correcte et sans danger de la batterie, lire les
précautions suivantes attentivement avant de l'utiliser ou de l'inspecter:
S'assurer de toujours porter des lunettes de protection lorsque l'on travaille près de la
batterie:
Travailler sans lunettes de protection est dangereux. Le liquide de la batterie contient de
l'ACIDE SULFURIQUE qui peut causer la cécité s'il entre en contact avec vos yeux. Aussi,
l'hydrogène produit pendant le fonctio nnement normal de la batterie, peut
s'enflammer et
faire exploser la batterie.
Porter des lunettes de protection et des gants de protection pour éviter le contact avec
du liquide de la batterie :
Du liquide de batterie renversé est dangereux.
Le liquide de la batterie contient de l'ACIDE SULFURIQUE qui peut causer de graves blessures
s'il entre en contact avec vos yeux, votre peau ou vos vêtements. Si cela se produit, se rincer
immédiatement les yeux avec de l'eau pendant 15 minutes ou se laver la peau complètement
et consulter un médecin.
S'assurer de toujours garder les batteries hors de portée des enfants :
Le fait de laisser des enfants jouer près d'un e batterie est dangereux. Du liquide de batterie
peut causer de graves blessures s'il entre en contact avec les yeux ou la peau.
Entretien
Entretien réalisable par le propriétaire
6-39
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

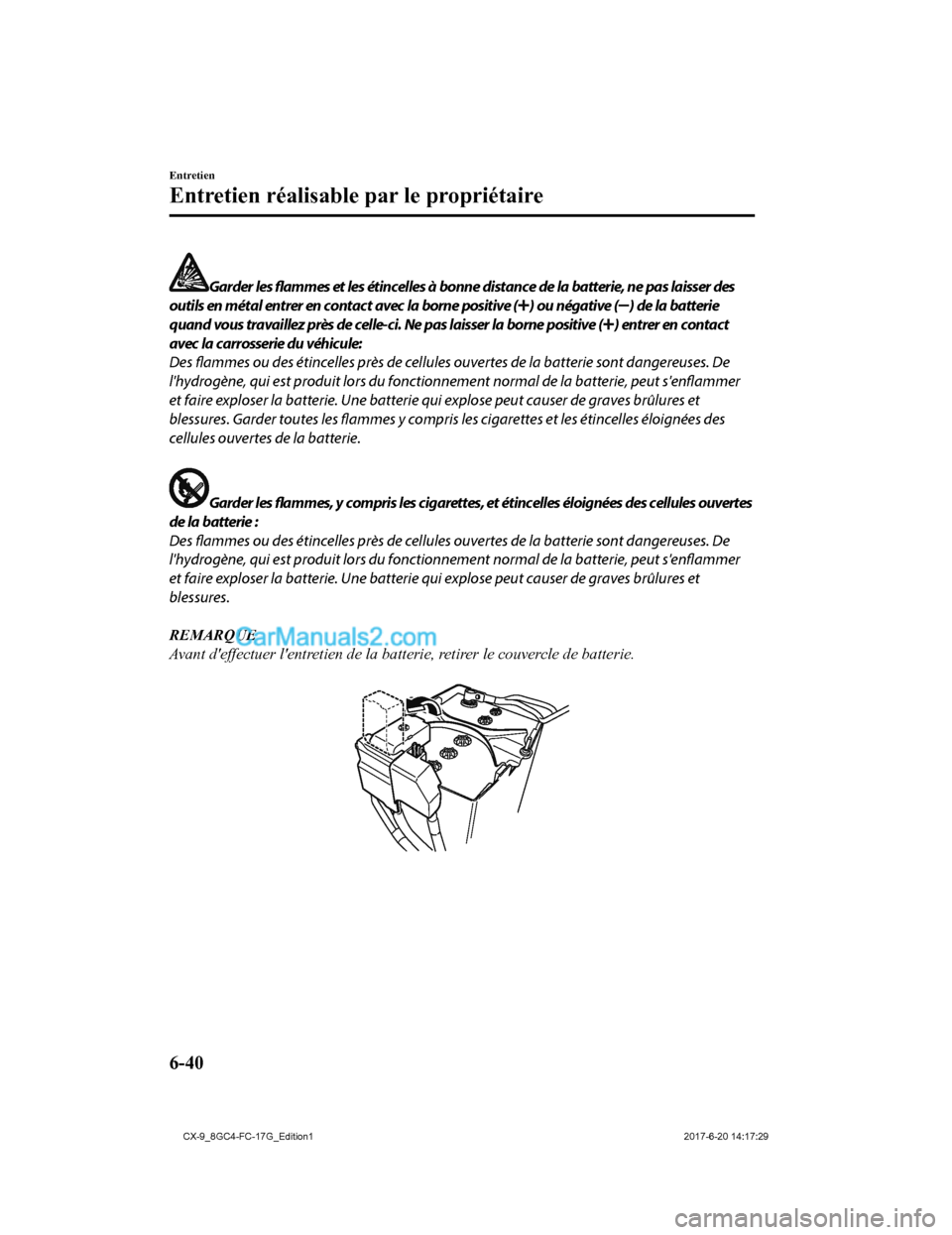

Garder les flammes et les étincelles à bonne distance de la batterie, ne pas laisser des
outils en métal entrer en contact avec la borne positive (
) ou négative () de la batterie
quand vous travaillez près de celle-ci. Ne pas laisser la borne positive (
) entrer en contact
avec la carrosserie du véhicule:
Des flammes ou des étincelles près de cellules ouvertes de la batterie sont dangereuses. De
l'hydrogène, qui est produit lors du fonctionne ment normal de la batterie, peut s'enflammer
et faire exploser la batterie. Une batterie qui explose peut causer de graves brûlures et
blessures. Garder toutes les flammes y compris les cigarettes et les étincelles éloignées des
cellules ouvertes de la batterie.
Garder les flammes, y compris les cigarettes, et étincelles éloignées des cellules ouvertes
de la batterie :
Des flammes ou des étincelles près de cellules ouvertes de la batterie sont dangereuses. De
l'hydrogène, qui est produit lors du fonctionne ment normal de la batterie, peut s'enflammer
et faire exploser la batterie. Une batterie qui explose peut causer de graves brûlures et
blessures.
REMARQUE
Avant d'effectuer l'entretien de la batterie, retirer le couvercle de batterie.

Entretien
Entretien réalisable par le propriétaire
6-40
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

â–¼Entretien de la batterie
Pour que les performances de la batterie
soient optimales:
•Veiller à ce que la b
atterie soit toujours
correctement fixée.
•Veiller à ce que le d essus de la batterie
soit propre et sec.
•Veiller à ce que les bornes et les cosses
soit propres et correctement serrées, et
les enduire de vaseline ou de graisse
pour borne.
•Nettoyer immédiatement toute trace
d'électrolyte avec un mélange d'eau et de
bicarbonate de soude.
•Si le véhicule n'est pas utilisé pendant
une période prolongée, déconnecter les
câbles de la batterie et recharger la
batterie toutes les six semaines.
â–¼ Remplacement de la batterie
Contacter un concessionnaire agréé Mazda
pour acheter une nouvelle batterie en
remplacement.
Remplacement de la pile
de la clé
Si les touches de la télécommande ne
fonctionnent pas et que le témoin de
fonctionnement ne cli gnote pas, la pile est
peut-être déchargée.
Remplacer par une pile neuve avant que la
télécommande ne devienne inutilisable.
AT T E N T I O N
 Vérifier si la pile est bien installée
correctement. La pile risque de couler si
elle n'est pas installée correctement.
 Lors du remplacement de la pile, veiller à
ne pas toucher de circuits internes ni de
bornes électriques, à ne pas tordre des
bornes électriques et à ne pas laisser de
la saleté pénétrer dans la télécommande,
car cela pourrait l'endommager.
 Il y a danger d'explosion si la pile n'est
pas remplacée correctement.
 Mettre les piles usées au rebut en
respectant les instructions suivantes.
 Isoler les bornes positive et négative en
les recouvrant de ruban isolant ou
l'équivalent.
 Ne jamais démonter la pile.
 Ne jamais jeter la pile dans le feu ou
dans l'eau.
 Ne jamais déformer ou écraser une
pile.
 Ne remplacer qu'avec le même type de
pile (CR2025 ou l'équivalent).
Entretien
Entretien réalisable par le propriétaire
6-41
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Les conditions suivantes indiquent que la
pile est déchargée:
•Le témoin KEY (vert) clignote sur le
tableau de bord pendant environ 30
secondes une fois que le moteur a été
coupé (pour les véhicules équipés d'un
tableau de bord de type A (page 4-32),
les messages s'affichent sur le tableau de
bord).
•Le système ne fonctionne pas et le
témoin de fonctionnement de la
télécommande ne clignote pas lorsque
les touches sont enfoncées.
•La plage de fonctionnement du système
est réduite.
Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé.
Pour remplacer la pile soi-même, suivre
les instructions.
Remplacement de la pile de la clé
1. Appuyer sur le bouton et retirer la clé auxiliaire.
Bouton
2. Insérer en tournant un tournevis à têteplate enroulé de ruban dans le sens de
la flèche et ouvrir le couvercle
légèrement.
Couvercle
3. Insérer le tournevis à tête plate enrouléde ruban dans l'espace et le glisser
dans le sens de la flèche.
Couvercle
Espace
4. Tourner le tournevis dans le sens de laflèche et retirer le couvercle.
Couvercle
Entretien
Entretien réalisable par le propriétaire
6-42
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29
