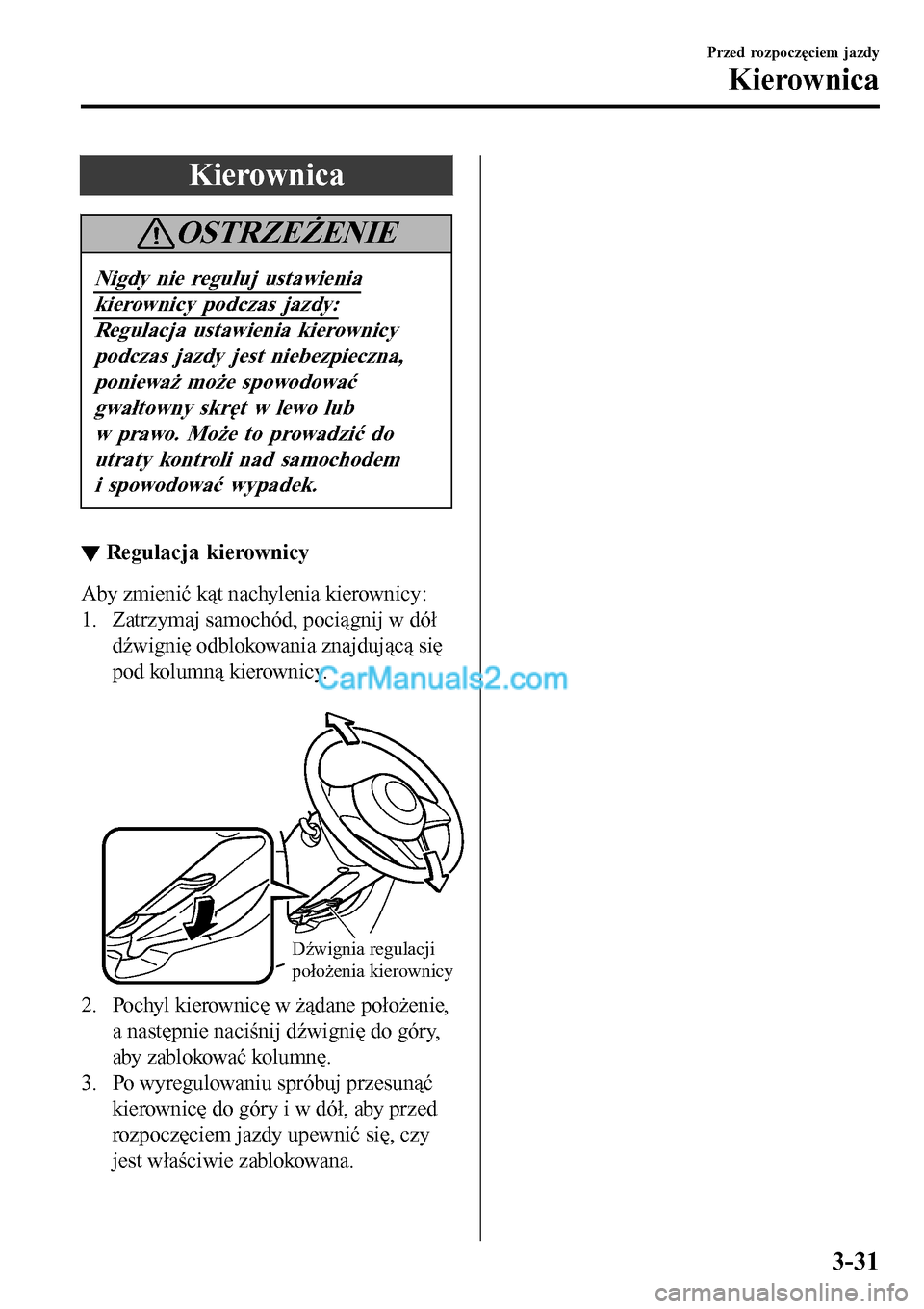

Kierownica
OSTRZEŻENIE
Nigdy nie reguluj ustawienia
kierownicy podczas jazdy:
Regulacja ustawienia kierownicy
podczas jazdy jest niebezpieczna,
ponieważ może spowodować
gwałtowny skręt w lewo lub
w prawo. Może to prowadzić do
utraty kontroli nad samochodem
i spowodować wypadek.
▼Regulacja kierownicy
Aby zmienić kąt nachylenia kierownicy:
1. Zatrzymaj samochód, pociągnij w dół
dźwignię odblokowania znajdującą się
pod kolumną kierownicy.

Dźwignia regulacji
położenia kierownicy
2. Pochyl kierownicę w żądane położenie,
a następnie naciśnij dźwignię do góry,
aby zablokować kolumnę.
3. Po wyregulowaniu spróbuj przesunąć
kierownicę do góry i w dół, aby przed
rozpoczęciem jazdy upewnić się, czy
jest właściwie zablokowana.
Przed rozpoczęciem jazdy
Kierownica
3-31

Lusterka
Przed rozpoczęciem jazdy sprawdź
ustawienie lusterek wewnętrznych
i zewnętrznych.
▼Lusterka zewnętrzne
OSTRZEŻENIE
Przed zmianą pasa ruchu spójrz
przez ramię.
Zmiana pasa bez sprawdzenia
aktualnej odległości od samochodu
widocznego w lusterku sferycznym
zagraża bezpieczeństwu. Możesz
spowodować poważny wypadek.
Wszystko to, co widać w lusterku
sferycznym, jest bliżej niż się
wydaje.
UWAGA
(Szerokokątne lusterko boczne
kierowcy
*)
•Lusterko szerokokątne ma dwie
krzywizny powierzchni, podzielone
linią na strefę wewnętrzna
i zewnętrzną. Strefa wewnętrzna to
standardowe lusterko sferyczne,
natomiast strefa zewnętrzna poszerza
zakres widoczności. Ta kombinacja
zapewnia lepsze bezpieczeństwo przy
zmianie pasów ruchu.
Linia podziału
•Obserwowana odległość obiektów
widocznych w wewnętrznej
i zewnętrznej strefie lusterka
szerokokątnego jest różna.
Przedmioty widoczne w strefie
zewnętrznej lusterka, wydają się być
dalej niż te widziane w strefie
wewnętrznej.
Przed rozpoczęciem jazdy
Lusterka
3-32*Wybrane wersje.

Elektryczna regulacja lusterka
Włącznik zapłonu musi znajdować się
w pozycji ACC lub ON.

Aby wyregulować:
1. Obróć w lewo
lub prawo
przełącznik regulacji lusterka, aby
wybrać lusterko lewe lub prawe.
2. Naciśnij przełącznik regulacji lusterka
w odpowiednim kierunku.

Pozycja środkowa
Przełącznik
regulacji lusterek
Po wyregulowaniu lusterka, zablokuj
sterowanie, ustawiając przełącznik
regulacji lusterka w górną pozycję
środkową.
Składanie lusterka
OSTRZEŻENIE
Przed rozpoczęciem jazdy ustaw
zawsze lusterka w pozycji jazdy:
Jazda ze złożonymi lusterkami jest
niebezpieczna. Widoczność do tyłu
zostanie ograniczona i można
spowodować wypadek.
Ręcznie złóż lusterko zewnętrzne
równolegle do samochodu.

▼▼Lusterko wsteczne wewnętrzne
OSTRZEŻENIE
Nie umieszczaj bagażu lub
przedmiotów powyżej wysokości
oparć siedzeń:
Bagaż umieszczony powyżej oparć
siedzeń zagraża bezpieczeństwu.
Może ograniczyć widoczność
w lusterku i być przyczyną
zderzenia z innym samochodem
podczas zmiany pasa ruchu.
Regulacja lusterka wstecznego
Przed rozpoczęciem jazdy ustaw lusterko
wsteczne wewnętrzne tak, aby skierowane
było w stronę środka szyby tylnej.

Przed rozpoczęciem jazdy
Lusterka
3-33

UWAGA
W przypadku lusterek z ręcznym
przestawianiem pozycji
przeciwodblaskowej, wykonaj regulację
lusterka w pozycji dźwigni jak dla
ustawienia dziennego.
Zmniejszenie oślepienia reflektorami
pojazdu jadącego z tyłu
Lusterko z ręcznym ustawieniem
pozycji przeciwodblaskowej
Naciśnij dźwignię do przodu, aby ustawić
lusterko w pozycji dziennej. Pociągnij
dźwignię do tyłu dla zmniejszenia
odblasku od świateł pojazdów jadących
z tyłu.

Dźwignia tryb
dzienny/tryb nocny
Tryb dzienny Tryb nocny
Lusterko samoprzyciemniające
Lusterko z funkcją automatycznego
przyciemniania zmniejsza automatycznie
odblask od świateł pojazdów znajdujących
się z tyłu, kiedy włącznik zapłonu znajduje
się w pozycji ON.

Naciśnij przycisk ON/OFF,
aby
wyłączyć funkcję automatycznego
przyciemniania. Lampka sygnalizacyjna
wyłączy się.
Aby ponownie uaktywnić funkcję
automatycznego przyciemniania lusterka,
naciśnij przycisk ON/OFF
. Lampka
sygnalizacyjna włączy się.
Przycisk
ON/OFF Dioda sygnalizacyjna
UWAGA
Nie używaj płynu do mycia szyb oraz
nie wieszaj żadnych przedmiotów na
lub wokół czujnika światła.
W przeciwnym wypadku istnieje
możliwość zmniejszenia czułości
czujnika i jego nieprawidłowego
działania.

Czujnik światła
Funkcja automatycznego
przyciemniania jest wyłączana, gdy
włącznik zapłonu znajduje się
w pozycji ON i zostanie włączony bieg
wsteczny (R).
Przed rozpoczęciem jazdy
Lusterka
3-34

Szyby sterowane
elektrycznie
Aby podnośniki działały, włącznik zapłonu
musi znajdować się w pozycji ON.
OSTRZEŻENIE
Przed zamknięciem okna upewnij
się, czy będzie to bezpieczne:
Zamykanie szyby sterowanej
elektrycznie zagraża bezpieczeństwu.
Ręce pasażerów, głowa lub szyja
mogą zostać zgniecione przez szybę,
co może być przyczyną poważnych
obrażeń lub śmierci. Dotyczy to
szczególnie dzieci.
Nigdy nie pozwalaj dzieciom bawić
się włącznikami podnośników szyb:
Niezablokowane włączniki
podnośników szyb umożliwią
dzieciom sterowanie podnośnikami,
co może spowodować poważne
obrażenia rąk, głowy lub szyi dzieci,
wskutek zgniecenia przez szybę.
PRZESTROGA
Aby zapobiec przepaleniu się
bezpiecznika i uszkodzeniu systemu
podnośników szyb, nie otwieraj/
zamykaj obu szyb równocześnie.
UWAGA
Szyby sterowanej elektrycznie nie
można już bardziej otworzyć/zamknąć,
nawet jeśli włącznik będzie nadal
naciskany po otwarciu/zamknięciu
szyby. Jeśli szyba sterowana
elektrycznie nie otwiera się/zamyka się,
poczekaj chwilę, a następnie użyj
włącznika ponownie.
▼Obsługa szyb sterowanych
elektrycznie
UWAGA
•W drzwiach pasażera szybę można
opuścić lub podnieść włącznikiem
znajdującym się w drzwiach, gdy
włącznik blokowania elektrycznego
podnoszenia szyb w drzwiach
kierowcy znajduje się w pozycji
odblokowanej (strona 3-37).
•Szybę pasażera można opuścić lub
podnieść za pomocą głównych
włączników podnośników szyb,
znajdujących się w drzwiach
kierowcy.
Główne włączniki podnośników szyb
Szyba kierowcy
Szyba pasażera
Przed rozpoczęciem jazdy
Szyby
3-35

Ręczne otwieranie/zamykanie
Aby opuścić szybę do żądanej pozycji,
naciśnij lekko włącznik podnośnika szyby.
Aby podnieść szybę do żądanej pozycji,
pociągnij lekko włącznik.
Główne włączniki podnośników szyb
Szyba kierowcy
Opuszczanie
Podnoszenie
Otwieranie Podnoszenie
Automatyczne otwieranie
Aby automatycznie opuścić całkowicie
szybę, naciśnij włącznik do oporu.

Aby zatrzymać szybę w żądanej pozycji,
pociągnij lub naciśnij włącznik
w kierunku przeciwnym do ruchu szyb,
a następnie puść go.
UWAGA
Szyb sterowanych elektrycznie nie
można całkowicie zamknąć, gdy drzwi
są otwarte.
Procedura przywracania ustawień szyb
sterowanych elektrycznie
Okno nie otworzy/zamknie się całkowicie
w trybie automatycznym, jeżeli w trakcie
obsługi samochodu zostanie odłączony
akumulator, lub z innego powodu (np.
przytrzymania naciśniętego włącznika po
całkowitym opuszczeniu/podniesieniu
szyby).
Funkcja automatycznej pracy może zostać
przywrócona przy pomocy zespołu
włączników w drzwiach kierowcy lub
włączników w drzwiach każdego
z pasażerów.
Przywrócenie automatycznego działania
może być przeprowadzone dla obu
włączników w drzwiach. Automatyczne
działanie zostanie przywrócone tylko dla
podnośnika, którego funkcję przywrócono.
1. Zamknij drzwi i dach składany.
2. Ustaw włącznik zapłonu w pozycji ON.
3. Upewnij się, czy włącznik blokowania
podnośników szyb, znajdujący się
w drzwiach kierowcy, nie jest
włączony.
4. Naciśnij włącznik podnośnika
i całkowicie opuść szybę.
5. Pociągnij włącznik, aby podnieść
szybę i przytrzymaj go przez około 2
sekundy po całkowitym podniesieniu
szyby.
6. Będąc na siedzeniu pasażera, powtórz
4 i 5 punkt dla podnośnika szyby
pasażera.
7. Upewnij się, czy podnośniki szyb
działają prawidłowo, używając
włączników w drzwiach.
Po zakończeniu inicjalizacji szybę
pasażera można otworzyć automatycznie,
używając zespołu włączników
podnośników szyb w drzwiach kierowcy.
Przed rozpoczęciem jazdy
Szyby
3-36

Jeśli automatyczne sterowanie szybami
elektrycznymi nie działa w odpowiedni
sposób podczas otwierania/zamykania
drzwi lub składanego dachu, zresetuj je,
stosując opisane wcześniej procedury.
Działanie podnośnika szyby po
wyłączeniu silnika
Podnośnik szyby działa do około 40
sekund po obróceniu włącznika zapłonu
z pozycji ON w pozycję OFF, gdy drzwi
kierowcy i pasażera są zamknięte. Jeżeli
którekolwiek drzwi zostaną otwarte,
podnośnik szyby będzie nieaktywny.
UWAGA
Po wyłączeniu silnika nie jest aktywna
funkcja automatycznego zamykania
szyb. Aby zamknąć okno, należy
podnieść i przytrzymać włącznik
podnośnika szyby.
▼Przycisk blokowania elektrycznych
podnośników szyb
Funkcja ta wyłącza elektryczne sterowanie
szybą po stronie pasażera. Gdy
w samochodzie znajdują się dzieci,
przycisk ten należy pozostawić w pozycji
zablokowanej.
Pozycja zablokowana (przycisk
wciśnięty):
Jedynie szyba po stronie kierowcy może
być podnoszona i opuszczana.
Pozycja odblokowana (przycisk nie
wciśnięty):
Szyby obu par drzwi mogą być
podnoszone i opuszczane.
(Z przyciskiem blokowania/
odblokowywania drzwi)
Pozycja zablokowania
Pozycja odblokowania
(Bez przycisku blokowania/
odblokowywania drzwi)
Pozycja
zablokowania
Pozycja
odblokowania
UWAGA
Gdy przycisk blokowania elektrycznych
podnośników szyb znajduje się
w pozycji zablokowanej, gaśnie lampka
na przycisku sterowania szybą po
stronie pasażera. Podświetlenie może
być trudne do zauważenia ze względu
na światło otoczenia.
Przed rozpoczęciem jazdy
Szyby
3-37

Dach składany (Dach materiałowy)
Mocowanie zaczepu dachu
Uchwyty dachu składanego
Dach składany
▼▼Składany dach – środki ostrożności
OSTRZEŻENIE
Podczas jazdy nie opuszczaj swojego siedzenia i zawsze miej prawidłowo zapięty
pas bezpieczeństwa:
Wstawanie lub siadanie na złożonym dachu lub konsoli środkowej, kiedy pojazd
znajduje się w ruchu, jest niebezpieczne. W czasie nagłego manewru lub
zderzenia możesz odnieść poważne obrażenia ciała lub nawet ponieść śmierć.
Nigdy nie trzymaj dłoni i palców na mechanizmach mocujących podczas
składania dachu:
Pozostawianie dłoni lub palców w pobliżu mechanizmów mocujących jest
niebezpieczne. Działanie mechanizmu może spowodować przycięcie lub obrażenia
dłoni albo palców.
Przed rozpoczęciem jazdy
Dach składany (Dach materiałowy)
3-38

PRZESTROGA
•Usuwaj liście i inne przedmioty, które mogą się zbierać na lub w pobliżu składanego
dachu. Jeśli liście lub inne przedmioty zablokują filtr odprowadzający wodę,
doprowadzi to do przecieków wody do samochodu. Czyść filtr odprowadzający wodę
przynajmniej raz w roku.
Patrz rozdział „Konserwacja składanego dachu” na stronie 6-63.
•Przed otwarciem składanego dachu upewnij się, że przełącznik ogrzewania tylnej
szyby jest wyłączony. W przeciwnym wypadku ciepło wytwarzane przez układ
ogrzewania może uszkodzić składany dach i materiał wewnętrzny.
•Przed opuszczeniem lub podniesieniem składanego dachu samochód w bezpiecznym
miejscu poza drogą, na równej powierzchni.
•Podczas podnoszenia lub opuszczania składanego dachu sprawdź, czy na dachu i
w pobliżu tylnej szyby nie znajdują się żadne przedmioty.
Nawet małe przedmioty mogą spowodować nieprawidłowe działanie i uszkodzenie.
•Nie korzystaj z automatycznej myjni samochodowej – możesz uszkodzić składany
dach.
•Nie podnoś, ani nie opuszczaj składanego dachu, kiedy temperatura otoczenia spada
poniżej 5°C. Może to spowodować uszkodzenie materiału składanego dachu.
•Nie opuszczaj składanego dachu, kiedy jest wilgotny. Wysychanie materiału
składanego dachu w pozycji złożonej spowoduje jego uszkodzenie i skurczenie.
•Opuszczenie składanego dachu, kiedy materiał jest wilgotny, może również
spowodować przedostanie się wody do wnętrza.
•Nie podnoś i nie opuszczaj składanego dachu przy silnym wietrze. Może to
spowodować zniszczenie składanego dachu lub wypadek.
Przed rozpoczęciem jazdy
Dach składany (Dach materiałowy)
3-39

UWAGA
•Szyby sterowane elektrycznie są automatycznie otwierane i zamykane podczas
otwierania/zamykania dachu składanego. Jest to funkcja poprawiająca funkcjonalność
i nie oznacza usterki. Jeśli w celu przeprowadzenia czynności serwisowych, lub
z innych przyczyn zostanie odłączony akumulator, szyby nie zostaną opuszczone
automatycznie. Jeśli szyby sterowane elektrycznie nie zostaną automatycznie
opuszczone, konieczne będzie przywrócenie ustawień mechanizmu automatycznego
otwierania/zamykania szyb.
Patrz rozdział „Obsługa szyb sterowanych elektrycznie” na stronie 3-35.
•Osłona przeciwwietrzna ogranicza siłę wiatru we wnętrzu samochodu podczas jazdy
z opuszczonym dachem składanym.
Patrz „Osłona przeciwwietrzna” na stronie 5-126.
•Podczas opuszczania składanego dachu sprawdź, czy w pojeździe nie ma przedmiotów,
które mogą wydostać się na zewnątrz wskutek działania wiatru.
•Zabezpiecz wszystkie swobodnie ułożone przedmioty we wnętrzu przed podróżą
z opuszczonym dachem.
•Aby zapobiec kradzieży lub zniszczeniu oraz przedostaniu się wody do wnętrza
samochodu, zamknij odpowiednio dach i zablokuj drzwi pojazdu przed jego
opuszczeniem.
•Miękki dach wykonano z wysokiej jakości materiału i jeśli nie będzie on odpowiednio
konserwowany, materiał ten może stwardnieć, ulec przebarwieniu lub mieć
nierównomierny połysk.
Przed rozpoczęciem jazdy
Dach składany (Dach materiałowy)
3-40
