MAZDA MODEL MX-5 RF 2017 Instruktionsbog (in Danish)

BEMÆRK
•Når du skifter et hjul, skal du sørge
for, at det nye svarer til det originale
mht. diameter, fælgbredde og
forskydning.
•Du skal kontakte en fagekspert for at
få yderligere oplysninger. Vi
anbefaler et autoriseret
Mazda-værksted.
Korrekt afbalancering af dækkene giver
den bedste kørselskomfort og mindsker
slid på dækkene. Dårligt afbalancerede
dæk kan give vibrationer og ujævnt
dækslid, f.eks. fordybninger og flade
pletter.

Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-37

Pærer
6
15
1316
15234
1011141012789
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-38

Forlygter (nærlys)
Forlygter (fjernlys)
Kørelys
Positionslys
Blinklys foran
Blinklys på siden
Bremselys
Blinklys bagpå
Baglygter
Baklys
TÃ¥gebaglygte (model med venstrestyring)*
Tågebaglygte (model med højrestyring)*
Højt monteret bremselys
Nummerpladelys
Kabinelys
Bagagerumslys
Vedligeholdelse og pleje
Ejerens vedligeholdelse
*Visse modeller.6-39

FORSIGTIG
NÃ¥r du afmonterer linsen eller
pæreenheden vha. en fladhovedet
skruetrækker, skal du sikre, at den
fladhovede skruetrækker ikke kommer i
kontakt med den indvendige terminal.
Hvis den fladhovede skruetrækker
kommer i kontakt med terminalen, kan
der ske kortslutning.
BEMÆRK
•Hvis en pære skal skiftes, skal du
kontakte en fagekspert. Vi anbefaler
et autoriseret Mazda-værksted.
•Brug indpakningen fra den nye pære
til straks at bortskaffe den gamle
pære, og hold børn væk fra pæren.
▼Udskiftning af pærer i udvendige
lygter
Forlygter, kørelys (LED-type),
positionslys, højt monteret bremselys,
bremselys, baglygter
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed.
LED-pæren skal udskiftes sammen med
enheden. Vi anbefaler et autoriseret
Mazda-værksted, når udskiftning er
nødvendig.
Kørelys (pæretype)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Træk i midterdelen af plastikholderne,
og fjern dem.

Afmontering
Montering
3. Drej skruen mod uret, tag den ud, og
træk skærmen delvist tilbage.

4. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
5. Tag pæren ud af fatningen.

Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-40

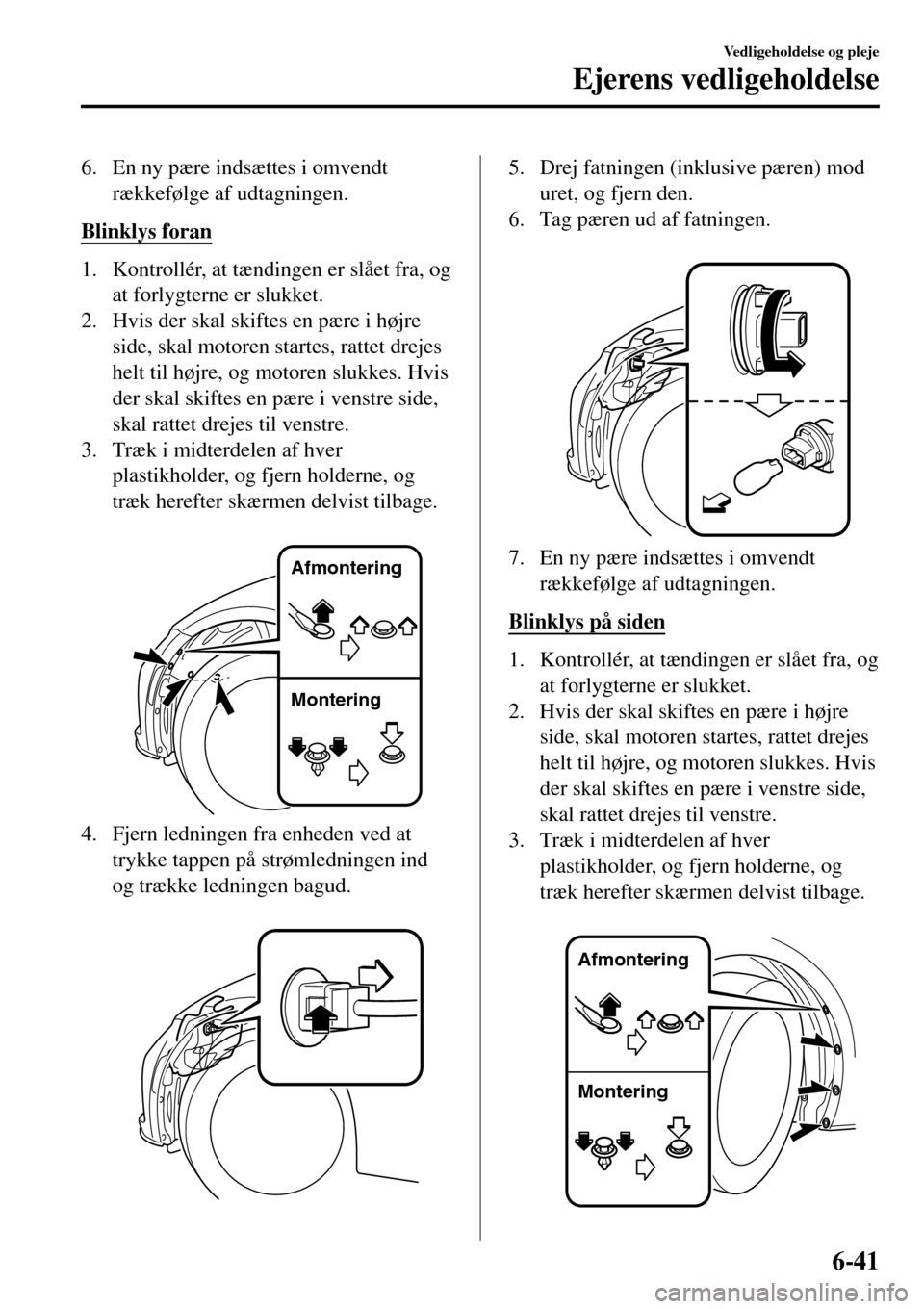

6. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Blinklys foran
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Hvis der skal skiftes en pære i højre
side, skal motoren startes, rattet drejes
helt til højre, og motoren slukkes. Hvis
der skal skiftes en pære i venstre side,
skal rattet drejes til venstre.
3. Træk i midterdelen af hver
plastikholder, og fjern holderne, og
træk herefter skærmen delvist tilbage.

Afmontering
Montering
4. Fjern ledningen fra enheden ved at
trykke tappen på strømledningen ind
og trække ledningen bagud.

5. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
6. Tag pæren ud af fatningen.

7. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Blinklys på siden
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Hvis der skal skiftes en pære i højre
side, skal motoren startes, rattet drejes
helt til højre, og motoren slukkes. Hvis
der skal skiftes en pære i venstre side,
skal rattet drejes til venstre.
3. Træk i midterdelen af hver
plastikholder, og fjern holderne, og
træk herefter skærmen delvist tilbage.

Afmontering
Montering
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-41

4. Fjern enheden ved at trykke på fligen
på enheden med din finger og trække
enheden fremad.

5. Fjern strømledningen fra enheden ved
at trække den bagud.

6. En ny pære indsættes i blinklyset i
omvendt rækkefølge af udtagningen.
Blinklys bagpå
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Træk i midterdelen af plastikholderne,
og fjern dem samt bagagerummets
endebeklædning.

Afmontering
Montering
3. Fjern ledningen fra enheden ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.

Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-42

4. Træk i midterdelen af hver
plastikholder, og fjern holderne, og
træk herefter bagagerummets
sidebeklædning delvist tilbage.

Afmontering
Montering
5. Du skal sørge for at have et hul til
indsætning af en finger til aftagning af
den bageste kombinationslampeenhed
senere i proceduren. Det gøres ved at
klemme toppen og bunden af
pakningen sammen, som vist i figuren,
og trykke den ud af hullet i retning af
den bageste kombinationslampeenhed.

Pakning
Bageste kombinati-
onslampeenhed

Pakning Karosseri
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-43

6. Sæt beskyttelsestape på, som vist i
figuren. Gøres det ikke, vil den bageste
kombinationslampeenhed komme i
kontakt med huset og kan ridse eller
beskadige det.
Anvend altid tre lag beskyttelsestape
på det område, der er angivet i figuren.

Beskyttelsestape
Bageste kombina-
tionslampeenhed
Område, der specielt
kræver beskyttelse.
FORSIGTIG
•Brug ikke tape med stærk
klæbestyrke. I modsat fald kan bilens
lakering skalle af.
•Anvend altid tre lag beskyttelsestape
på det område, der er angivet i
figuren. Gøres det ikke, kan huset
blive ridset eller beskadiget, når du
trækker den bageste
kombinationslampeenhed ud.
7. Fjern skruen og møtrikken.

8. Du fjerner den bageste
kombinationslampeenhed ved at sætte
en finger inde fra bagagerummet ind i
det hul, hvorfra pakningen blev udtaget
i trin 5, og mens du holder lampelinsen
(den runde del) på den bageste
kombinationslampe med hånden, skal
du trykke på den bageste
kombinationslampeenhed, indtil
krogen går fri af klemmen.

Bageste kombinationslampeenhedKrog
Installationshul til
pakning
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-44

9. Når krogen er fri, skal du trække den
bageste kombinationslampeenhed i
pilens retning og aftage den.

Installationshul til pakning Klemme
Krog
Bageste kombina-
tionslampeenhed
FORSIGTIG
Træk forsigtigt den bageste
kombinationslampeenhed ud, når du
tager den ud af karrosseriet.
Ledningsnettet kan blive beskadiget,
hvis den bageste
kombinationslampeenhed bliver trukket
ud med stor kraft.
10. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
11. Tag pæren ud af fatningen.

12. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Baklys, tågebaglygte
*
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
3. Tag pæren ud af fatningen.

4. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Nummerpladelys
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Fjern enheden ved at trykke på fligen
på enheden med din finger og trække
enheden nedad.

3. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
*Visse modeller.6-45

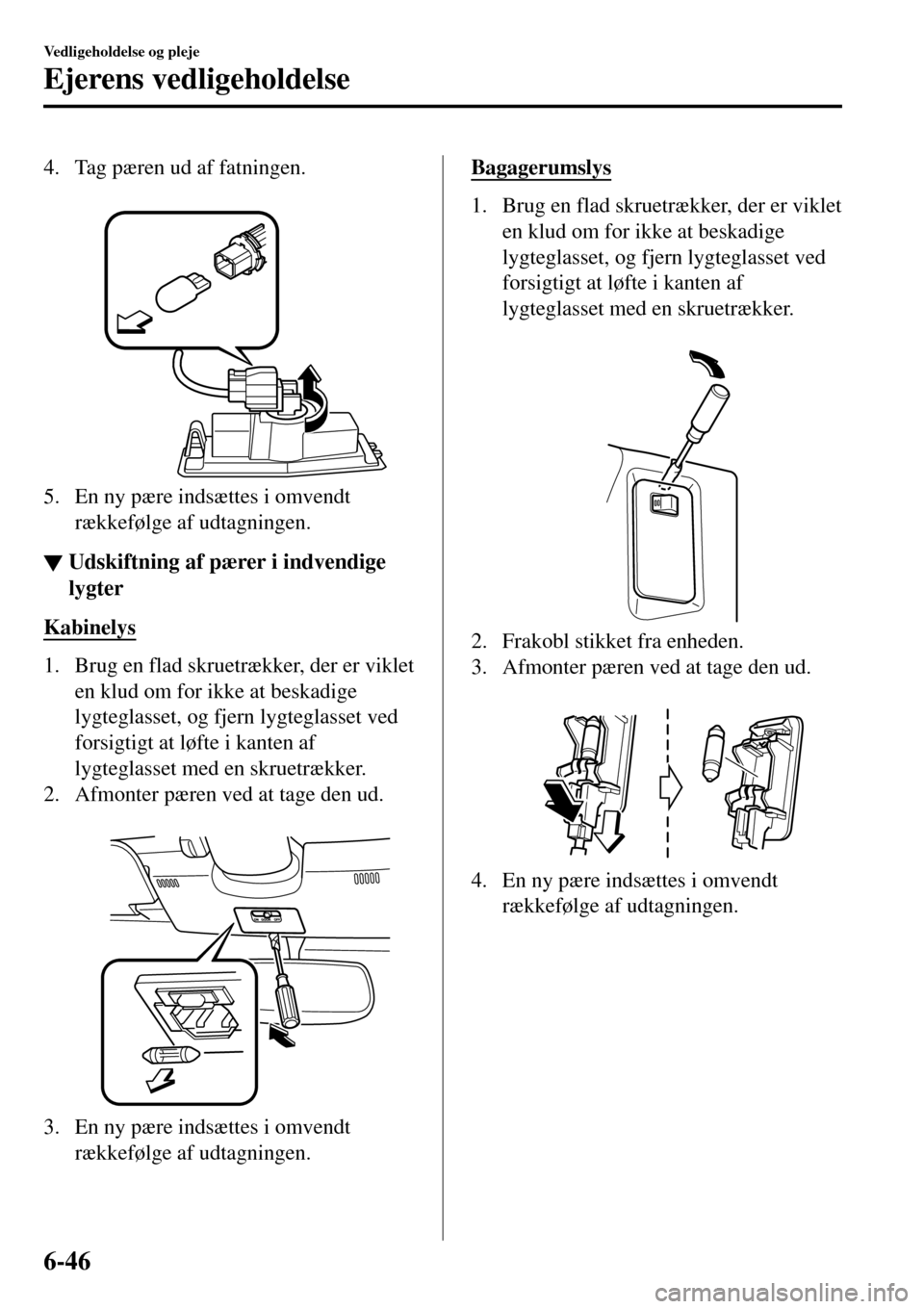

4. Tag pæren ud af fatningen.

5. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
▼▼Udskiftning af pærer i indvendige
lygter
Kabinelys
1. Brug en flad skruetrækker, der er viklet
en klud om for ikke at beskadige
lygteglasset, og fjern lygteglasset ved
forsigtigt at løfte i kanten af
lygteglasset med en skruetrækker.
2. Afmonter pæren ved at tage den ud.

3. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Bagagerumslys
1. Brug en flad skruetrækker, der er viklet
en klud om for ikke at beskadige
lygteglasset, og fjern lygteglasset ved
forsigtigt at løfte i kanten af
lygteglasset med en skruetrækker.

2. Frakobl stikket fra enheden.
3. Afmonter pæren ved at tage den ud.

4. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-46
