(Com sistema de monitorização da
pressão dos pneus)
Após o ajuste da pressão dos pneus, é
necessário realizar a inicialização do
sistema de monitorização da pressão dos
pneus para permitir o funcionamento
normal do sistema.
Consulte Inicialização do Sistema de
Monitorização da Pressão dos Pneus na
página 4-145.
NOTA
•Verifique sempre a pressão dos pneus
quando estiverem frios.
•Os pneus quentes normalmente
excedem as pressões recomendadas.
Não liberte ar dos pneus quentes para
ajustar a pressão.
•O défice de pressão pode causar um
aumento do consumo de combustível,
desgaste invulgar dos pneus, vedação
do talão do pneu, podendo deformar
a jante e causar a separação do pneu e
da jante.
•O excesso de pressão pode originar
uma condução desconfortável,
desgaste invulgar dos pneus e uma
maior probabilidade de danos
causados pelas irregularidades da
estrada.
Mantenha a pressão dos pneus nos
níveis corretos. Se algum pneu
necessitar frequentemente de ajuste
de pressão, solicite a inspeção do
mesmo.
▼Rotação dos Pneus
AV I S O
Rode os pneus periodicamente:
O desgaste irregular de um pneu é
perigoso. Para equilibrar o desgaste
da banda de rodagem dos pneus para
manter um bom desempenho ao nível
do comportamento e travagem, troque
as posições dos pneus a cada 10.000
km ou num intervalo de
quilometragem inferior se ocorrer um
desgaste irregular.
Durante a rotação dos pneus, inspecione se
estão corretamente equilibrados.
NOTA
Como o seu veículo não está equipado
com um pneu sobressalente, não poderá
realizar a rotação dos pneus de modo
seguro com o macaco equipado no seu
veículo. Para realizar a rotação dos
pneus, dirija-se a um reparador
qualificado, recomendamos um
Reparador Autorizado Mazda.

Não incluir (APENAS UTILIZAÇÃO
TEMPORÁRIA) o pneu sobressalente na rotação. Dianteira
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-37

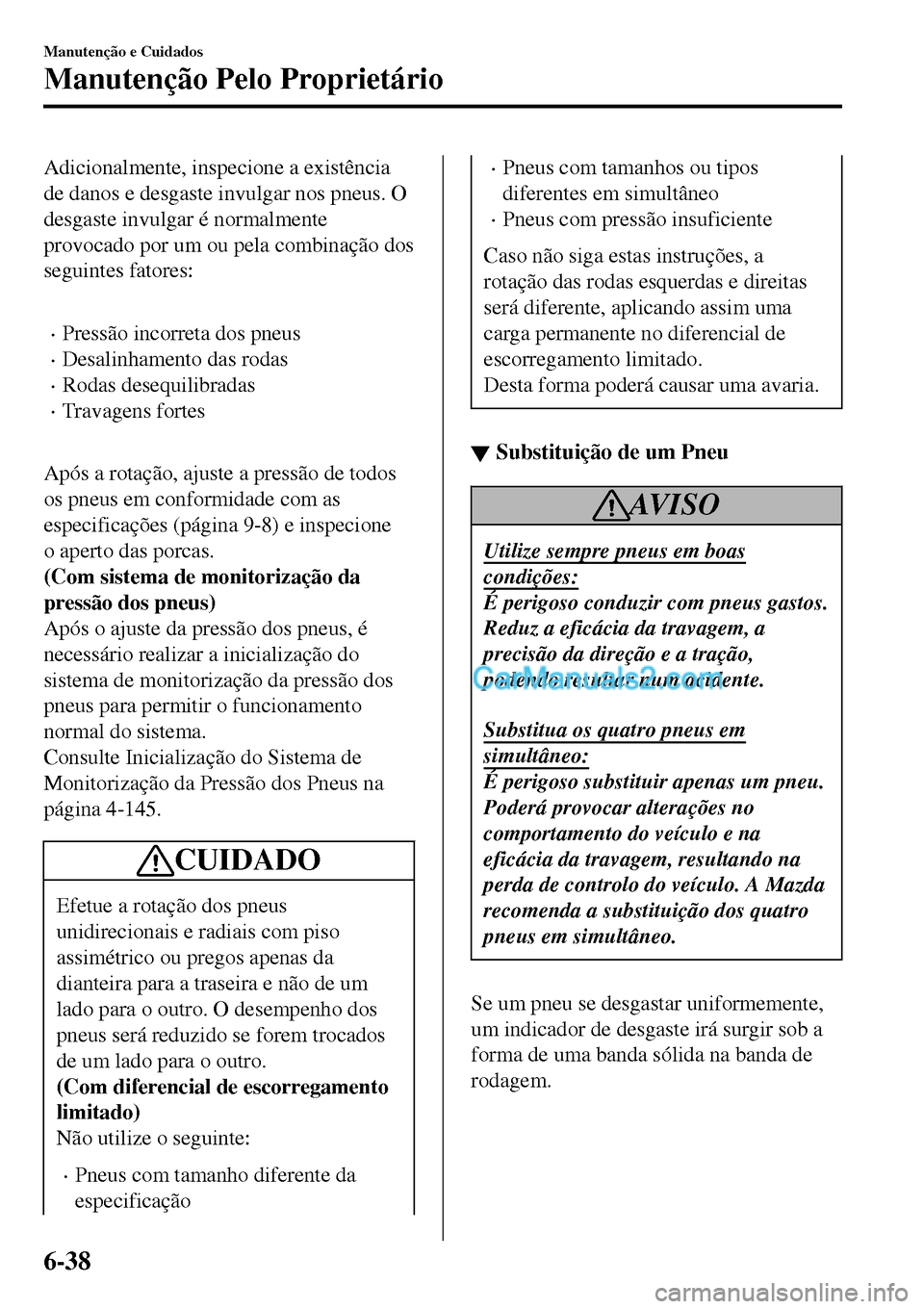

Adicionalmente, inspecione a existência
de danos e desgaste invulgar nos pneus. O
desgaste invulgar é normalmente
provocado por um ou pela combinação dos
seguintes fatores:

•Pressão incorreta dos pneus
•Desalinhamento das rodas
•Rodas desequilibradas
•Travagens fortes

Após a rotação, ajuste a pressão de todos
os pneus em conformidade com as
especificações (página 9-8) e inspecione
o aperto das porcas.
(Com sistema de monitorização da
pressão dos pneus)
Após o ajuste da pressão dos pneus, é
necessário realizar a inicialização do
sistema de monitorização da pressão dos
pneus para permitir o funcionamento
normal do sistema.
Consulte Inicialização do Sistema de
Monitorização da Pressão dos Pneus na
página 4-145.
CUIDADO
Efetue a rotação dos pneus
unidirecionais e radiais com piso
assimétrico ou pregos apenas da
dianteira para a traseira e não de um
lado para o outro. O desempenho dos
pneus será reduzido se forem trocados
de um lado para o outro.
(Com diferencial de escorregamento
limitado)
Não utilize o seguinte:
•Pneus com tamanho diferente da
especificação
•Pneus com tamanhos ou tipos
diferentes em simultâneo
•Pneus com pressão insuficiente
Caso não siga estas instruções, a
rotação das rodas esquerdas e direitas
será diferente, aplicando assim uma
carga permanente no diferencial de
escorregamento limitado.
Desta forma poderá causar uma avaria.
▼Substituição de um Pneu
AV I S O
Utilize sempre pneus em boas
condições:
É perigoso conduzir com pneus gastos.
Reduz a eficácia da travagem, a
precisão da direção e a tração,
podendo resultar num acidente.
Substitua os quatro pneus em
simultâneo:
É perigoso substituir apenas um pneu.
Poderá provocar alterações no
comportamento do veículo e na
eficácia da travagem, resultando na
perda de controlo do veículo. A Mazda
recomenda a substituição dos quatro
pneus em simultâneo.
Se um pneu se desgastar uniformemente,
um indicador de desgaste irá surgir sob a
forma de uma banda sólida na banda de
rodagem.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-38

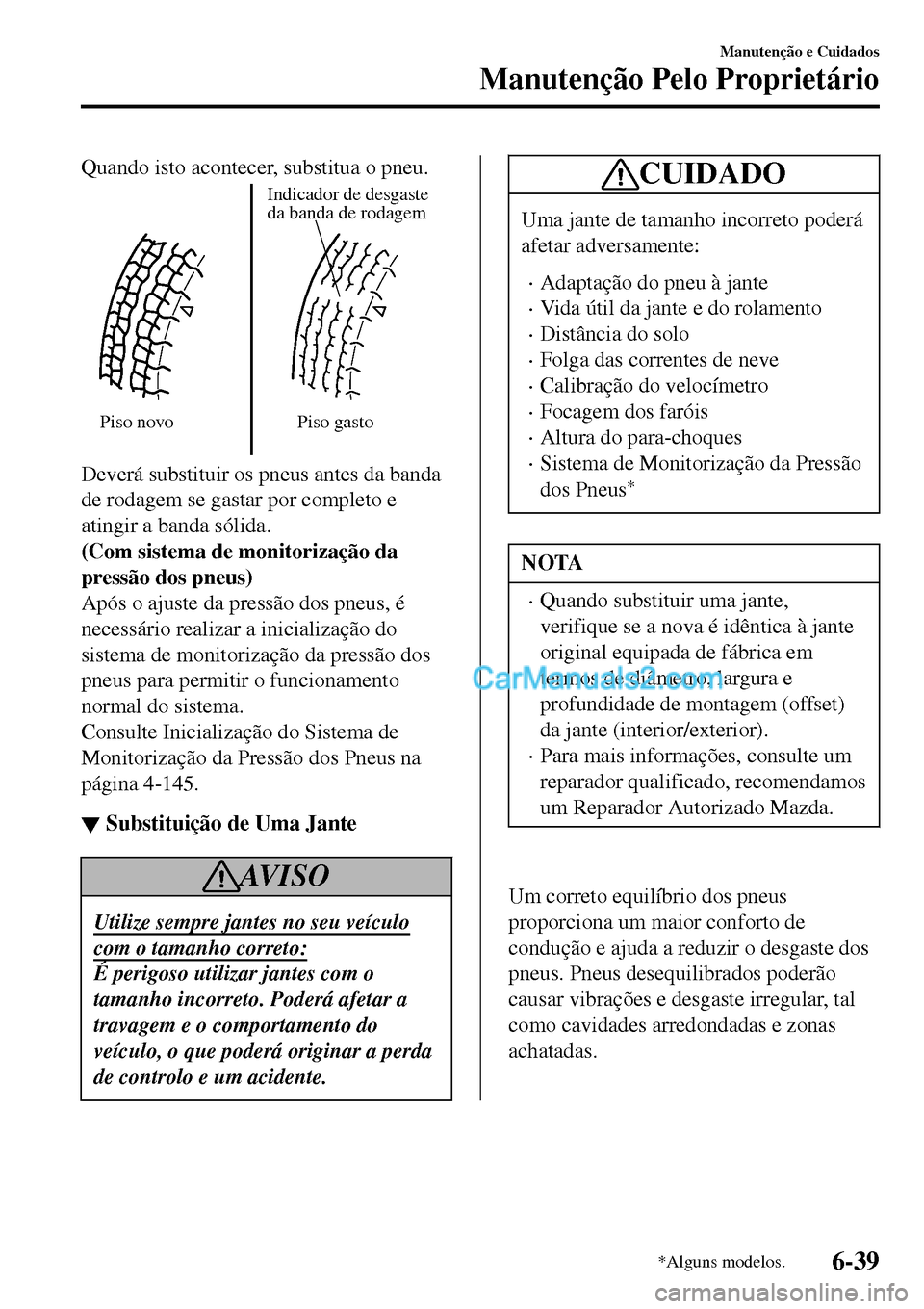

Quando isto acontecer, substitua o pneu.
Piso novoIndicador de desgaste
da banda de rodagem
Piso gasto
Deverá substituir os pneus antes da banda
de rodagem se gastar por completo e
atingir a banda sólida.
(Com sistema de monitorização da
pressão dos pneus)
Após o ajuste da pressão dos pneus, é
necessário realizar a inicialização do
sistema de monitorização da pressão dos
pneus para permitir o funcionamento
normal do sistema.
Consulte Inicialização do Sistema de
Monitorização da Pressão dos Pneus na
página 4-145.
▼▼Substituição de Uma Jante
AV I S O
Utilize sempre jantes no seu veículo
com o tamanho correto:
É perigoso utilizar jantes com o
tamanho incorreto. Poderá afetar a
travagem e o comportamento do
veículo, o que poderá originar a perda
de controlo e um acidente.
CUIDADO
Uma jante de tamanho incorreto poderá
afetar adversamente:
•Adaptação do pneu à jante
•Vida útil da jante e do rolamento
•Distância do solo
•Folga das correntes de neve
•Calibração do velocímetro
•Focagem dos faróis
•Altura do para-choques
•Sistema de Monitorização da Pressão
dos Pneus
*
NOTA
•Quando substituir uma jante,
verifique se a nova é idêntica à jante
original equipada de fábrica em
termos de diâmetro, largura e
profundidade de montagem (offset)
da jante (interior/exterior).
•Para mais informações, consulte um
reparador qualificado, recomendamos
um Reparador Autorizado Mazda.

Um correto equilíbrio dos pneus
proporciona um maior conforto de
condução e ajuda a reduzir o desgaste dos
pneus. Pneus desequilibrados poderão
causar vibrações e desgaste irregular, tal
como cavidades arredondadas e zonas
achatadas.
Manutenção e Cuidados
Manutenção Pelo Proprietário
*Alguns modelos.6-39

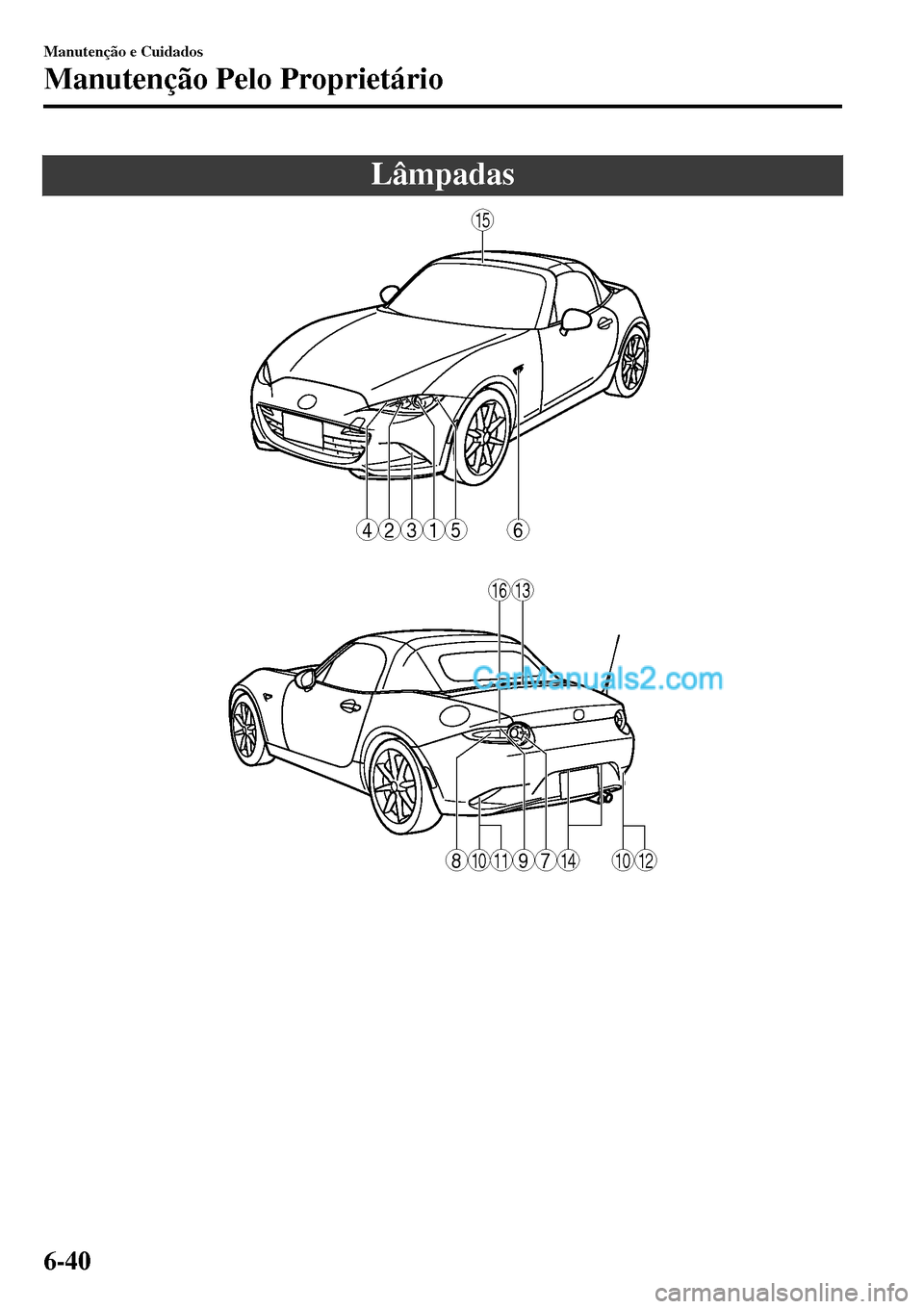

Lâmpadas
6
15
1316
15234
1011141012789
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-40

Faróis (Luzes de médios)
Faróis (Luzes de máximos)
Luzes diurnas
Luzes de presença
Luzes de mudança de direção dianteiras
Luzes de mudança de direção laterais
Luzes de stop
Luzes de mudança de direção traseiras
Farolins traseiros
Luzes de marcha-atrás
Luz de nevoeiro traseira (Modelo com volante à esquerda)*
Luz de nevoeiro traseira (Modelo com volante à direita)*
Terceira luz de stop
Luzes da matrícula
Luzes do habitáculo
Luz do compartimento de bagagens
Manutenção e Cuidados
Manutenção Pelo Proprietário
*Alguns modelos.6-41

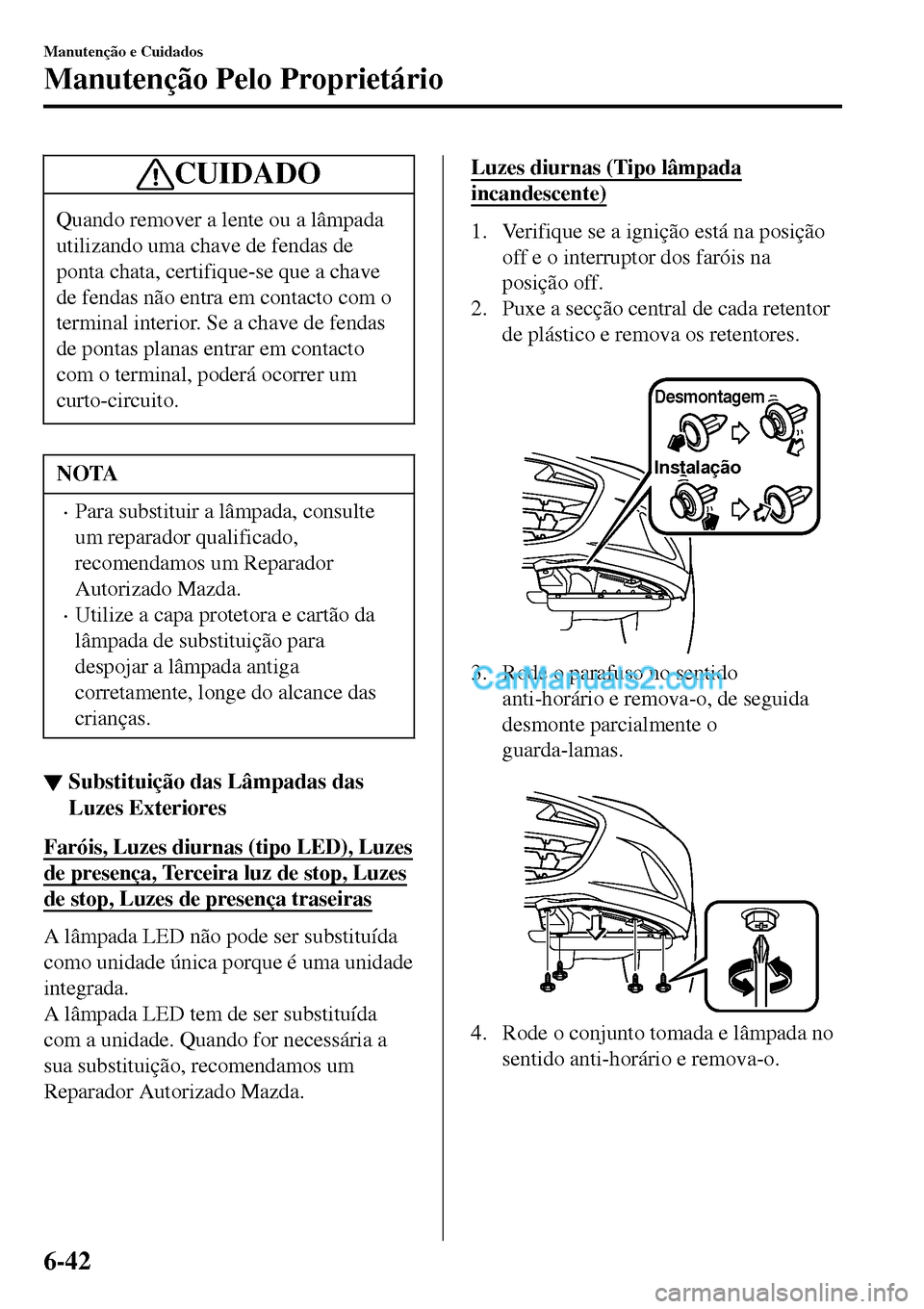

CUIDADO
Quando remover a lente ou a lâmpada
utilizando uma chave de fendas de
ponta chata, certifique-se que a chave
de fendas não entra em contacto com o
terminal interior. Se a chave de fendas
de pontas planas entrar em contacto
com o terminal, poderá ocorrer um
curto-circuito.
NOTA
•Para substituir a lâmpada, consulte
um reparador qualificado,
recomendamos um Reparador
Autorizado Mazda.
•Utilize a capa protetora e cartão da
lâmpada de substituição para
despojar a lâmpada antiga
corretamente, longe do alcance das
crianças.
▼Substituição das Lâmpadas das
Luzes Exteriores
Faróis, Luzes diurnas (tipo LED), Luzes
de presença, Terceira luz de stop, Luzes
de stop, Luzes de presença traseiras
A lâmpada LED não pode ser substituída
como unidade única porque é uma unidade
integrada.
A lâmpada LED tem de ser substituída
com a unidade. Quando for necessária a
sua substituição, recomendamos um
Reparador Autorizado Mazda.
Luzes diurnas (Tipo lâmpada
incandescente)
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Puxe a secção central de cada retentor
de plástico e remova os retentores.

Desmontagem
Instalação
3. Rode o parafuso no sentido
anti-horário e remova-o, de seguida
desmonte parcialmente o
guarda-lamas.

4. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-42

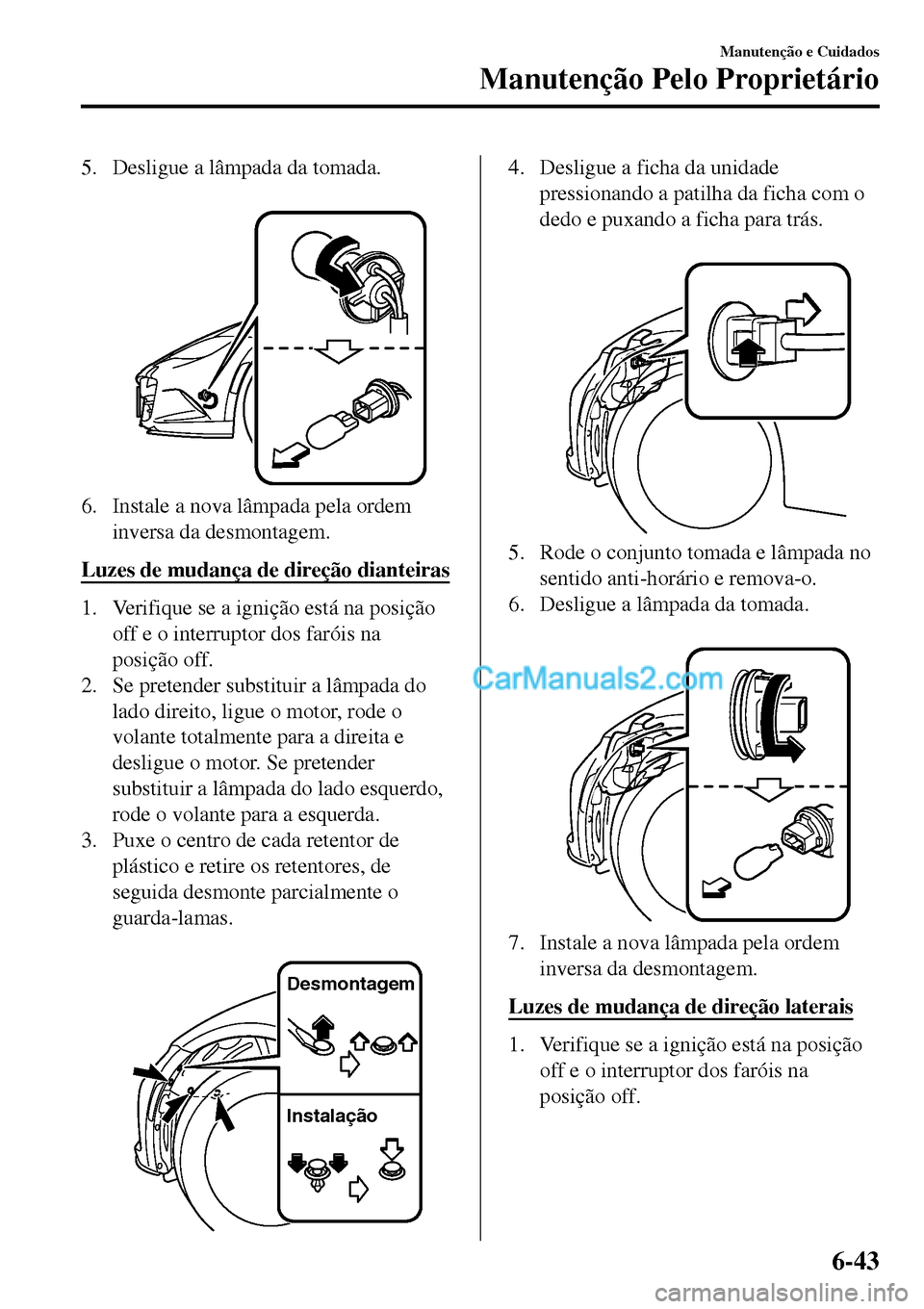

5. Desligue a lâmpada da tomada.

6. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luzes de mudança de direção dianteiras
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Se pretender substituir a lâmpada do
lado direito, ligue o motor, rode o
volante totalmente para a direita e
desligue o motor. Se pretender
substituir a lâmpada do lado esquerdo,
rode o volante para a esquerda.
3. Puxe o centro de cada retentor de
plástico e retire os retentores, de
seguida desmonte parcialmente o
guarda-lamas.

Desmontagem
Instalação
4. Desligue a ficha da unidade
pressionando a patilha da ficha com o
dedo e puxando a ficha para trás.

5. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
6. Desligue a lâmpada da tomada.

7. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luzes de mudança de direção laterais
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-43

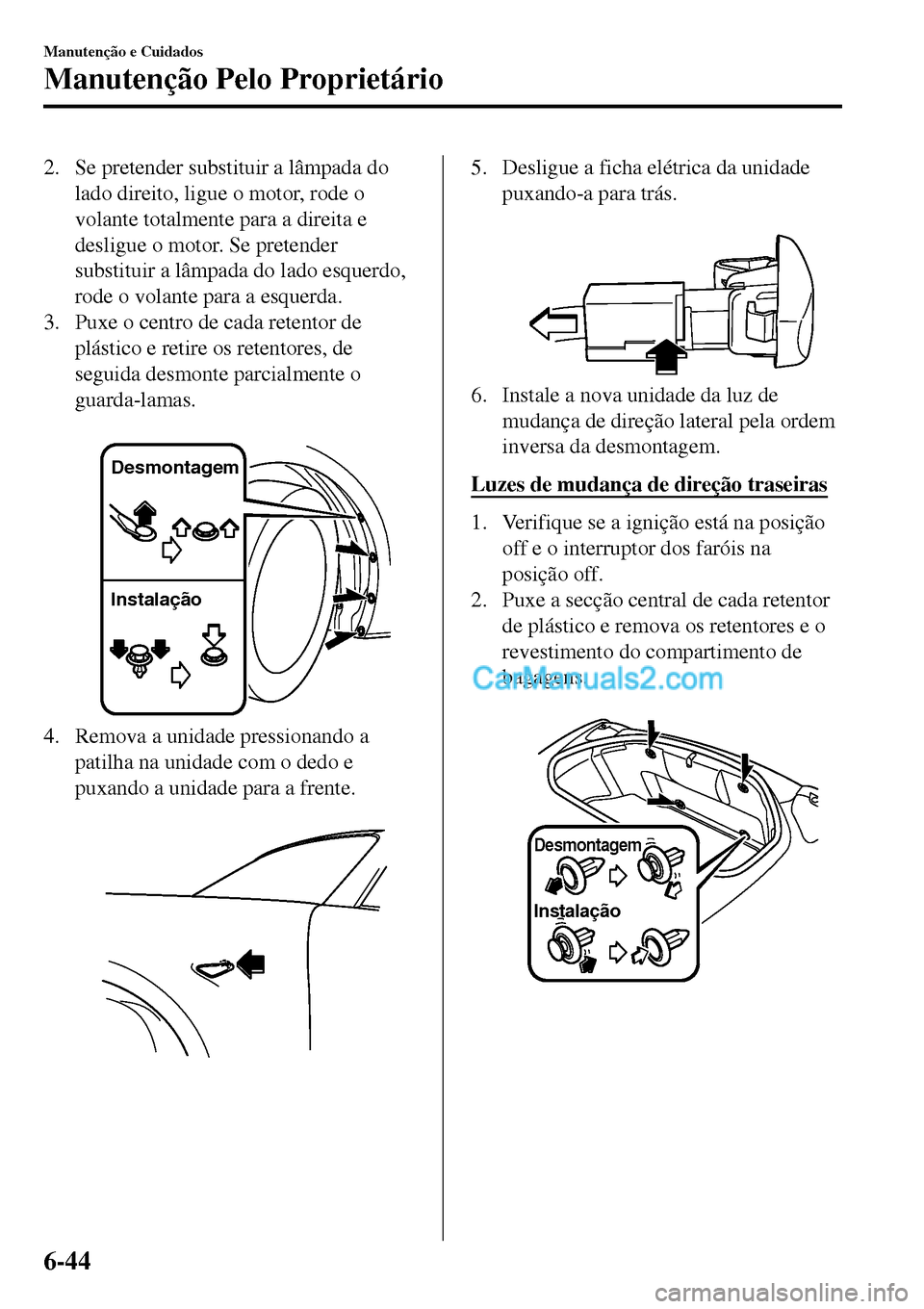

2. Se pretender substituir a lâmpada do
lado direito, ligue o motor, rode o
volante totalmente para a direita e
desligue o motor. Se pretender
substituir a lâmpada do lado esquerdo,
rode o volante para a esquerda.
3. Puxe o centro de cada retentor de
plástico e retire os retentores, de
seguida desmonte parcialmente o
guarda-lamas.

Desmontagem
Instalação
4. Remova a unidade pressionando a
patilha na unidade com o dedo e
puxando a unidade para a frente.

5. Desligue a ficha elétrica da unidade
puxando-a para trás.

6. Instale a nova unidade da luz de
mudança de direção lateral pela ordem
inversa da desmontagem.
Luzes de mudança de direção traseiras
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Puxe a secção central de cada retentor
de plástico e remova os retentores e o
revestimento do compartimento de
bagagens.

Desmontagem
Instalação
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-44

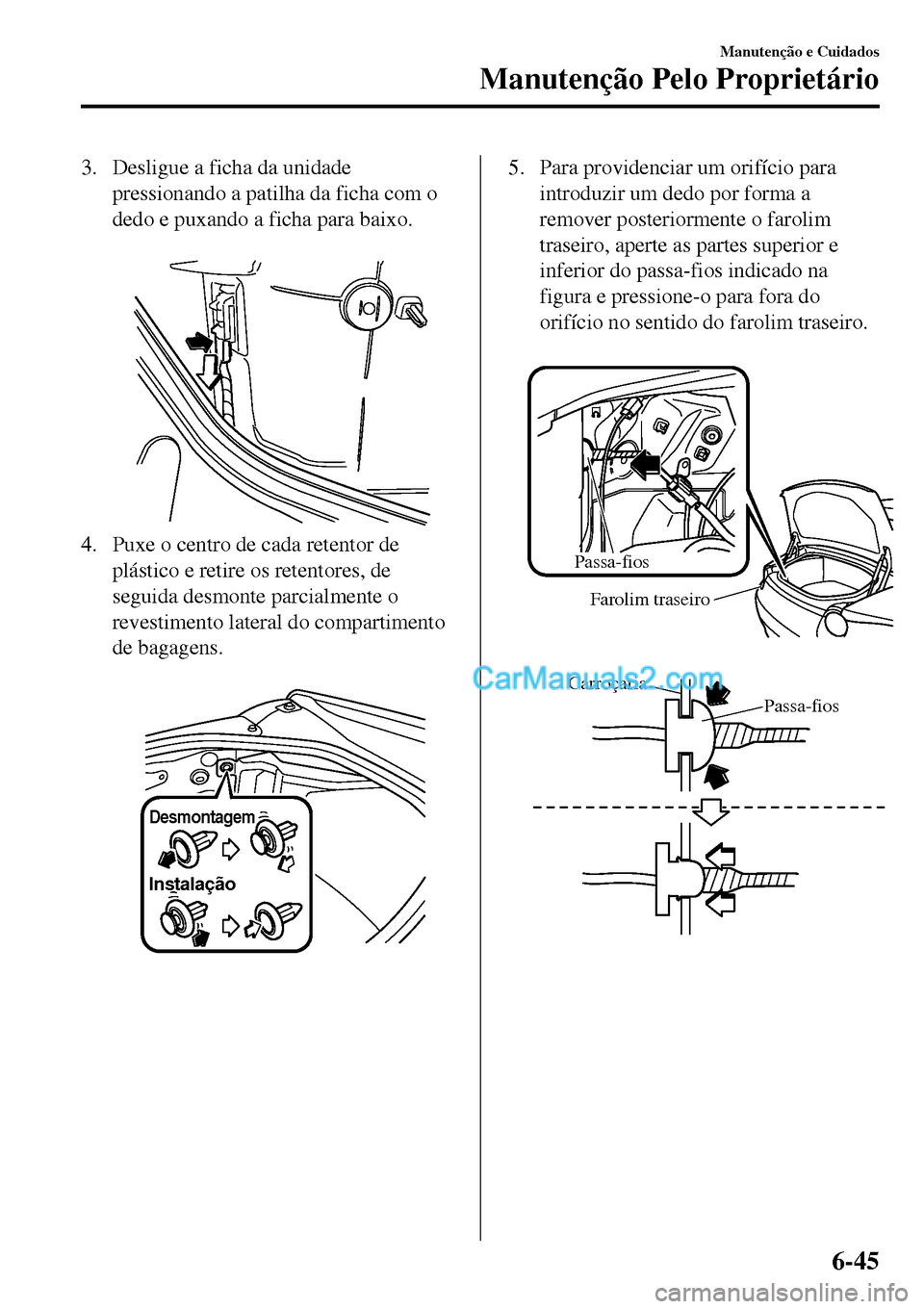

3. Desligue a ficha da unidade
pressionando a patilha da ficha com o
dedo e puxando a ficha para baixo.

4. Puxe o centro de cada retentor de
plástico e retire os retentores, de
seguida desmonte parcialmente o
revestimento lateral do compartimento
de bagagens.

Desmontagem
Instalação
5. Para providenciar um orifício para
introduzir um dedo por forma a
remover posteriormente o farolim
traseiro, aperte as partes superior e
inferior do passa-fios indicado na
figura e pressione-o para fora do
orifício no sentido do farolim traseiro.

Passa-fios
Farolim traseiro

Passa-fios Carroçaria
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-45

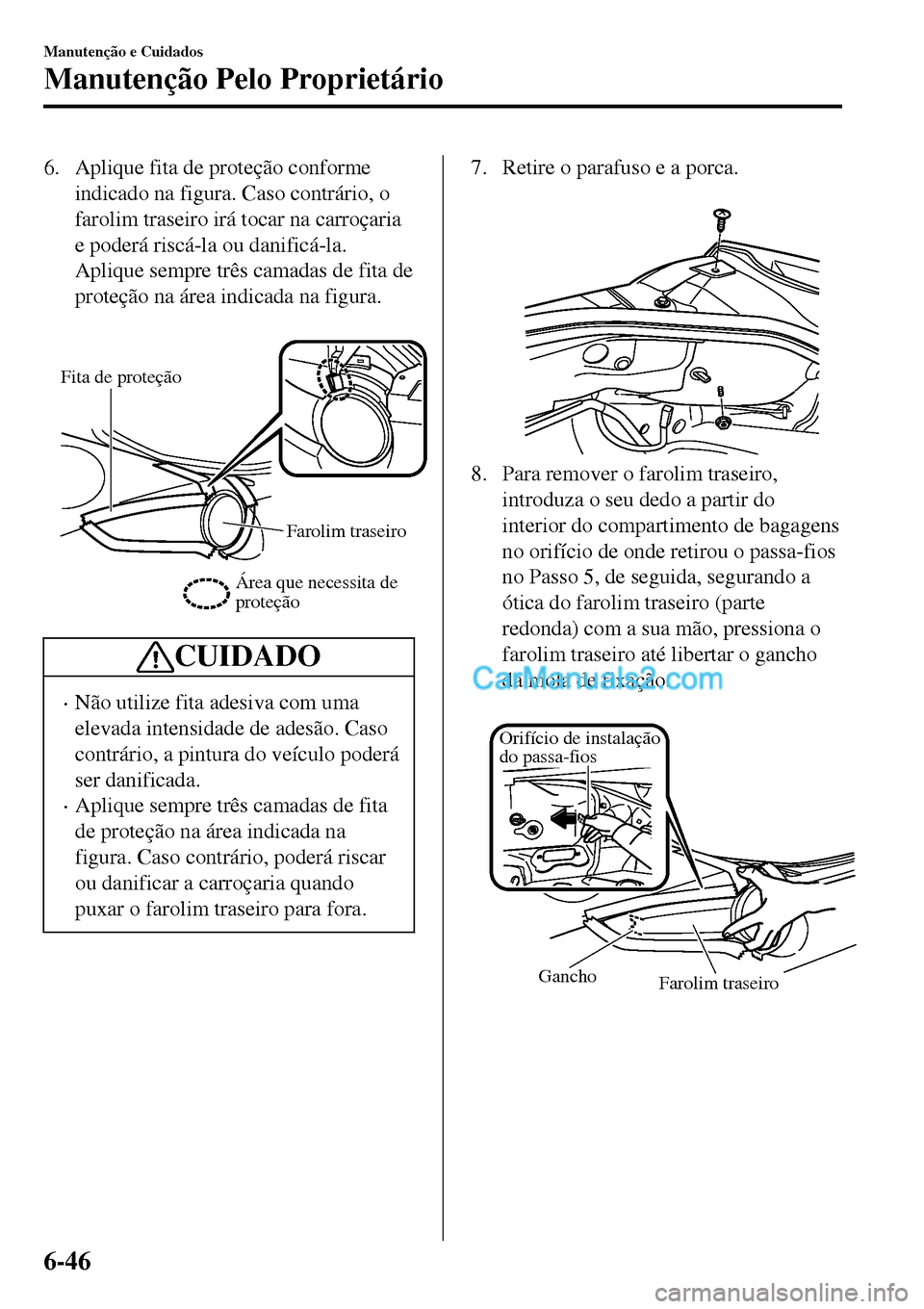

6. Aplique fita de proteção conforme
indicado na figura. Caso contrário, o
farolim traseiro irá tocar na carroçaria
e poderá riscá-la ou danificá-la.
Aplique sempre três camadas de fita de
proteção na área indicada na figura.

Fita de proteção
Farolim traseiro
Área que necessita de
proteção
CUIDADO
•Não utilize fita adesiva com uma
elevada intensidade de adesão. Caso
contrário, a pintura do veículo poderá
ser danificada.
•Aplique sempre três camadas de fita
de proteção na área indicada na
figura. Caso contrário, poderá riscar
ou danificar a carroçaria quando
puxar o farolim traseiro para fora.
7. Retire o parafuso e a porca.

8. Para remover o farolim traseiro,
introduza o seu dedo a partir do
interior do compartimento de bagagens
no orifício de onde retirou o passa-fios
no Passo 5, de seguida, segurando a
ótica do farolim traseiro (parte
redonda) com a sua mão, pressiona o
farolim traseiro até libertar o gancho
da mola de fixação.

Farolim traseiro Gancho
Orifício de instalação
do passa-fios
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-46
