MAZDA MODEL SCRUM VAN / WAGON 2018 取扱説明書 (スクラムバン/ワゴン) (in Japanese)
Manufacturer: MAZDA, Model Year: 2018, Model line: MODEL SCRUM VAN / WAGON, Model: MAZDA MODEL SCRUM VAN / WAGON 2018Pages: 400, PDF Size: 24.85 MB
Page 211 of 400

運転するときは/エンジン始動・停止
4-9
4
2-13 ページの「エンジンをかけるとき
は」もあわせてお読みください。
アドバンストキーレスエント
リー&キーレスプッシュボタ
ンスタートシステム非装備車
パーキングブレーキ(1)がしっか
りかかっていることを確認します。
80J1037
80P0134
は、セレクトレ
バーが に入っていることを確認
します。
は、チェンジレバー
が N(ニュートラル)になっている
ことを確認します。
64P0161
は、エ ン ジ ン
スイッチを にし、セレクトレ
バーが になっていることをメー
ター内のセレクトレバー位置表示で
確認します。
74P40030
ヘッドライトやエアコンなどのス
イッチを切った方が、エンジンはか
かりやすくなります。
ハンドルロックが解除できなくて、
エンジンの始動ができない場合があ
ります。
→ 4-4 ページ(ハンドルロックが
解除できないときは)
エンジンのかけかた
1

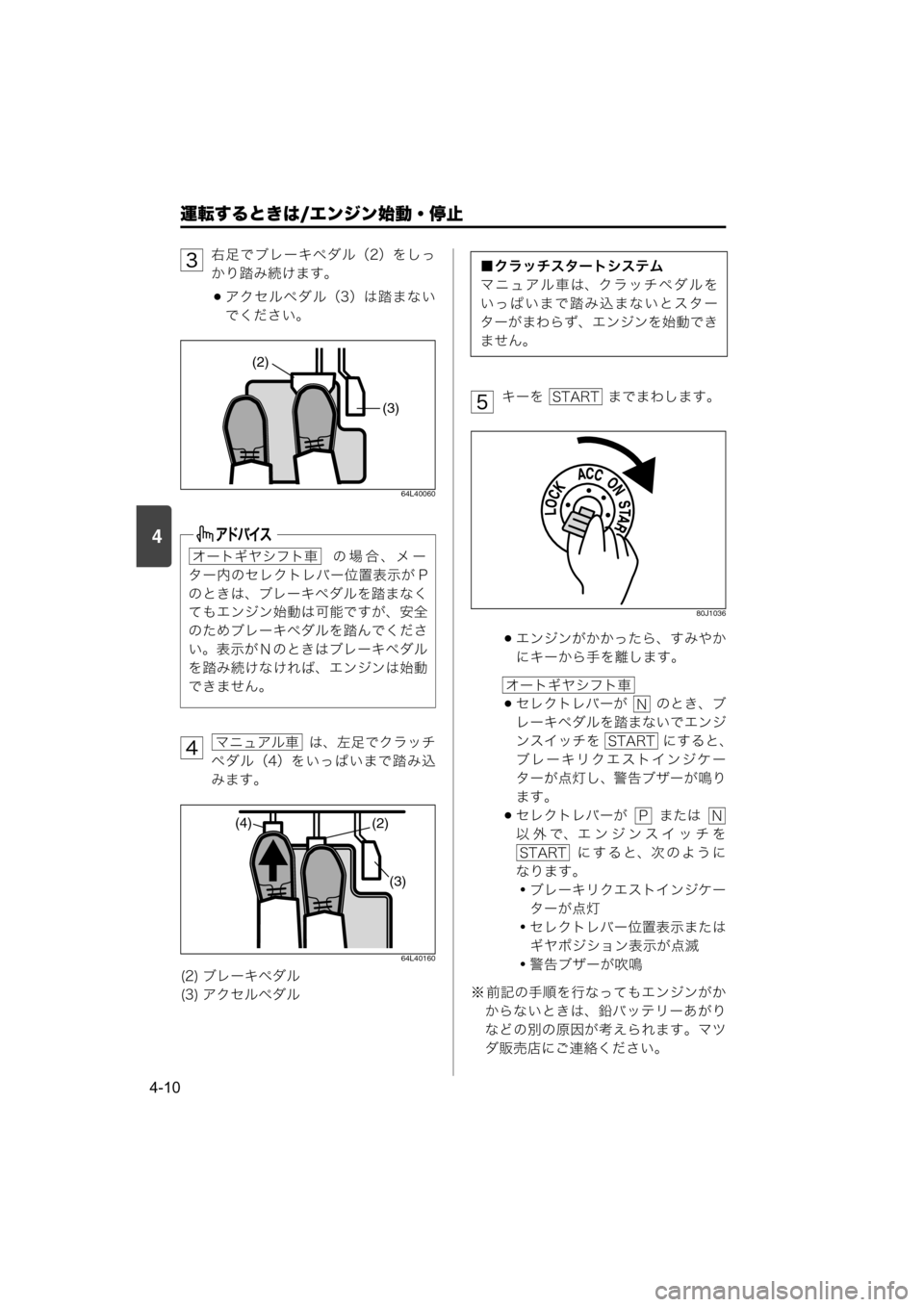

Page 212 of 400

4
運転するときは/エンジン始動・停止
4-10
右足でブレーキペダル(2)をしっ
かり踏み続けます。
アクセルペダル(3)は踏まない
でください。
64L40060
は、左足でクラッチ
ペダル(4)をいっぱいまで踏み込
みます。
64L40160
キーを までまわします。
80J1036
エンジンがかかったら、すみやか
にキーから手を離します。
セレクトレバーが のとき、ブ
レーキペダルを踏まないでエンジ
ンスイッチを にすると、
ブレーキリクエストインジケー
ターが点灯し、警告ブザーが鳴り
ます。
セレクトレバーが または
以外で、エンジンスイッチを
にすると、次のように
なります。
・ブレーキリクエストインジケー
ターが点灯
・セレクトレバー位置表示または
ギヤポジション表示が点滅
・警告ブザーが吹鳴
※ 前記の手順を行なってもエンジンがか
からないときは、鉛バッテリーあがり
などの別の原因が考えられます。マツ
ダ販売店にご連絡ください。 の 場 合、メ ー
ター内のセレクトレバー位置表示が P
のときは、ブレーキペダルを踏まなく
てもエンジン始動は可能ですが、安全
のためブレーキペダルを踏んでくださ
い。表示が N のときはブレーキペダル
を踏み続けなければ、エンジンは始動
できません。
(2) ブレーキペダル
(3) アクセルペダル
3
(2)
(3)
tÂ’x®
4
Page 213 of 400

運転するときは/エンジン始動・停止
4-11
4
アドバンストキーレスエント
リー&キーレスプッシュボタ
ンスタートシステム装備車
、 、 は、アドバンストキーレス
エントリー&キーレスプッシュボタンス
タートシステム非装備車と同じ操作で
す。
メーター内のプッシュ表示灯
が点灯したら、エンジンスイッチ
(1)を押します。エンジンがか
かったら、スターターは自動的に停
止します。
エンジンがかからなくても、ス
ターターはしばらくすると自動的
に停止します。自動停止後または
システム異常時は、エンジンス
イッチを押している間だけ、ス
ターターがまわります。
82K254
■ プッシュ表示灯 が点滅し
てエンジンがかからないときは
携帯リモコンが「車内の作動範囲」(4-5
ページ参照)で検知されていないことが
考えられます。運転者は携帯リモコンを
身につけ、メーター内のプッシュ表示灯
の消灯後、操作をやり直してくださ
い。それでもエンジンがかからないとき
は、携帯リモコンの電池切れのおそれが
あります。次の手順を行なってください。
セレクトレバーが に入っている
ことを再確認し、ブレーキペダルを
しっかり踏み続けます。
メーター内のプッシュ表示灯
が点灯したら、エンジンスイッチ
(1)を押します。
メーター内のプッシュ表示灯
が点滅している約10秒以内に、携帯
リモコン(2)の先端(ロックスイッ
チ側)をエンジンスイッチに約 2 秒
間当てます。
プッシュ表示灯 の点滅中
に、イモビライザー警告灯が約 5
秒間点灯します。
64P40230
上図の携帯リモコンは代表例です。お
車のタイプにより異なります。 鉛バッテリー保護のため、キーを
にまわした状態を 8 秒以上
続けないでください。エンジンがかか
らないときは、キーを一度 に
もどし、10 秒以上待ってから再びか
けてください。
START
ACC
123
4
(1)
1P
2
3
(2) (1)
000-取扱説明書.book 11 ページ 2017年3月31日 金曜日 午後3時9分
Page 214 of 400

4
運転するときは/エンジン始動・停止
4-12
※前記の手順を行なってもエンジンがか
からないときは、鉛バッテリーあがり
などの別の原因が考えられます。マツ
ダ販売店にご連絡ください。
エンジンを止めるときは
設定の切替え(カスタマイズ)をする
と、携帯リモコン検出範囲外警告ブ
ザー(室内ブザー)を1回鳴らすこと
ができます。設定の切替えについて
は、マツダ販売店にご相談ください。
携帯リモコンの電池切れが近いと、
エンジンスイッチを にしたとき
に、メーター内の携帯リモコン電池
消耗警告灯が約15秒間点灯します。
→ 3-9ページ
(携帯リモコン電池消耗警告灯)
→ 6-7ページ
(リモコンキーの電池交換)
ON
緊急時以外は、走行中にエンジンを止
めないでください。
ブレーキ倍力装置が働かないため、
ブレーキペダルを踏むときに強い力
が必要になります。
パワーステアリング装置が働かない
ため、ハンドルが重くなります。
次の機能が作動しません。
・ABS(ABS装備車)
・エマージェンシーストップシグナ
ル(ESS)(タイプ別装備)
・DSC&TCS(タイプ別装備)
・レーダーブレーキサポート(RBS)
(タイプ別装備)
・誤発進抑制機能(タイプ別装備)
は、AGS のシ
ステムが作動しなくなるおそれがあ
ります。
走行中にエンジンを止めると、オート
マチックトランスミッション(タイプ
別装備)が損傷するおそれがあります。
エンジンの止めかた
オートギヤシフト車
000-取扱説明書.book 12 ページ 2017年3月31日 金曜日 午後3時9分
Page 215 of 400

運転するときは/エンジン始動・停止
4-13
4
■ アドバンストキーレスエント
リー&キーレスプッシュボタ
ンスタートシステム非装備車
エンジンスイッチを にもどしま
す。
■ アドバンストキーレスエント
リー&キーレスプッシュボタ
ンスタートシステム装備車
停車中にエンジンを停止できないとき
は、エンジンスイッチを 3 連打以上、
または 2 秒以上長押ししてください。
この場合、システムの異常が考えられ
ますので、マツダ販売店で点検を受け
てください。
キーを抜くときは
キーを抜くと、ハンドルロックがかかり
ます。
■ オートマチック車・オートギ
ヤシフト車
セレクトレバーを に入れ、セレ
クトレバーのボタンから手を離しま
す。
→ 4-17ページ
(セレクトレバーの操作)
→ 4-28ページ
(セレクトレバーの操作)
キーを (OFF)にもどして
キーを抜きます。
誤操作防止のため、次の条件をみたし
ているときだけキーが抜けます。
・セレクトレバーが 位置
・セレクトレバーのボタンから手を離
している
・オートマチック車
→ 4-21ページ
(キーインターロック)
→ 4-26ページ(駐車)
・オートギヤシフト車
→ 4-36ページ
(キーインターロック)
→ 4-42ページ(駐車) は走行中、絶対にエン
ジンスイッチを (OFF)にも
どさないでください。キーが万一抜け
ると、ハンドルがロックされてまわせ
なくなり、思わぬ事故につながるおそ
れがあります。
車両の状態 エンジン停止方法
停車中エンジンスイッチを
押す
走行中
(緊急時)エンジンスイッチを
3 連打以上、または 2
秒以上長押しする
ACC
マニュアル車
LOCK
アドバンストキーレスエントリー&キーレス
プッシュボタンスタートシステム非装備車
1
Page 216 of 400

4
運転するときは/エンジン始動・停止
4-14
■ マニュアル車
キーを (OFF)にもどしてキー
を抜きます。
→ (OFF)は、キーを
押し込んでまわします。
64P40170
■ キー抜き忘れ警告ブザー
キーの抜き忘れを防止するためのブザー
です。
キーを または (OFF)
にしたまま運転席ドアを開けると、室
内ブザーが“ ピー、ピー、” と断続的
に鳴ります。
キーを抜くと、室内ブザーが止まりま
す。
エンジンスイッチをもどすと
きは
セレクトレバーを に入れ、セレク
トレバーのボタンから手を離します。
→ 4-17ページ
(セレクトレバーの操作)
エンジンスイッチを押して
(OFF)にもどします。
エンジンスイッチを (OFF)に
もどして、いずれかのドアを開閉する
と、ハンドルロックがかかります。
誤操作防止のため、次のようなときは、
エンジンスイッチを (OFF)に
もどせません。
・セレクトレバーの位置が 以外
・セレクトレバーの位置が に入っ
ていても、セレクトレバーのボタン
を押しているとき
→ 4-26ページ(駐車)
セレクトレバーの故障などで、エンジ
ンスイッチを (OFF)にもどせ
ないことがあります。マツダ販売店で
点検を受けてください。なお、点検前
には次の作業をしてください。
・盗難を防ぐため、キー操作にてドア
を施錠してください。(リクエスト
スイッチやキーレスエントリーでは
施錠できません)
・鉛バッテリーあがりを防ぐため、
バッテリーのマイナス端子を外して
ください。(10 mmスパナなどの市
販工具が必要です)
■ エンジンスイッチもどし忘れ
警告ブザー
エンジンスイッチのもどし忘れを防止す
るためのブザーです。
エンジンスイッチを にしたま
ま運転席ドアを開けると、室内ブザー
が“ピー、ピー、”と断続的に鳴りま
す。
セレクトレバーを に入れ、セレク
トレバーのボタンから手を離します。
エンジンスイッチを2回押して
(OFF)にもどすと、室内ブザーが止
まります。
(OFF)にもどさないと、リク
エストスイッチや携帯リモコンでドア
が施錠できません。
LOCK
ACCLOCK
ACCLOCK
アドバンストキーレスエントリー&キーレ
スプッシュボタンスタートシステム装備車
1
Page 217 of 400

運転するときは/パーキングブレーキ
4-15
4
■ハンドルロック未作動警告ブザー
故障などで、エンジンスイッチを
(OFF) にもどして、いずれかのドアを開
閉してもハンドルがロックされない場
合、運転席ドアを開けると、室内ブザー
が“ピッ、ピッ、”と断続的に鳴ります。
マツダ販売店で点検を受けてください。
パーキングブレーキは後輪にかかりま
す。駐車するときはパーキングブレーキ
をしっかりとかけてください。
64P1002
64P40190
ペダル式(足踏み式)
■ 駐車するときは
右足でブレーキペダルを踏みながら、左
足でパーキングブレーキペダルをいっぱ
いまで踏み込みます。
パーキングブレーキをかけるときは、
確実にブレーキが効くまで一気に踏み
込んでください。
一気に踏み込まないで途中でペダルか
ら足を離してしまったときは、一度解
除してから、同じ手順で再度踏み込ん
でください。
(1) ボタン
LOCK
パーキングブレーキ
パーキングブレーキの操作
ペダル式
レバー式
(1)
パーキングブレーキを解除したとき
は、メーター内のブレーキ警告灯が消
灯しているか確認してください。万
一、パーキングブレーキをかけたまま
走行した場合、ブレーキ装置が過熱し
てブレーキが効かなくなるおそれがあ
ります。
→ 3-95ページ(ブレーキ警告灯)
ヒルホールドコントロール装備車の場
合、パーキングブレーキをかけるとヒ
ルホールドコントロールが作動しませ
ん。
→ 4-55ページ
(ヒルホールドコントロール)
オートマチック車
000-取扱説明書.book 15 ページ 2017年3月31日 金曜日 午後3時9分
Page 218 of 400

4
運転するときは/パーキングブレーキ
4-16
■ パーキングブレーキをさらに
強く効かせたいときは
右足でブレーキペダルを強く踏んだ
ままにします。
左足でパーキングブレーキを踏んで
解除してから、再度踏み込みます。
■ 解除するときは
右足でブレーキペダルを踏みながら、
左足でパーキングブレーキペダルをカ
チッと音がするまで踏み、ゆっくりと
離します。
坂道発進するときは、左足でパーキン
グブレーキペダルをカチッと音がする
まで踏んでおき、右足でアクセルペダ
ルを慎重に踏み、車が動き出す感触を
確認しながらパーキングブレーキペダ
ルをゆっくりともどしてください。
レバー式(引き上げ式)
■ 駐車するときは
ボタンを押さずにパーキングブレーキレ
バーをいっぱいに引き上げます。
■ 解除するときは
レバーを少し引き上げながらレバー先
端のボタンを押し込み、そのまま下ま
で完全におろします。
坂道発進するときは、パーキングブ
レーキをかけたまま右足でアクセルペ
ダルを慎重に踏み、車が動き出す感触
を確認しながらパーキングブレーキを
解除してください。
パーキングブレーキ解除忘れ
警告ブザー
パーキングブレーキを解除し忘れたまま
走行すると、室内ブザーが “ ピピピッ、
ピピピッ”と鳴り続けます。
走行中は、パーキングブレーキペダ
ルを踏まないでください。急ブレー
キをかけた状態になり、事故を起こ
すおそれがあります。
走行中は、パーキングブレーキペダ
ルに足を乗せないでください。カー
ブを曲がるときなどに足に力がかか
り、踏み込んでしまうおそれがあり
ます。
パーキングブレーキの効きを強くし
ようとして、2 度踏みをしないでく
ださい。2 度踏みをすると、ペダル
がもどってパーキングブレーキが解
除されます。
パーキングブレーキを解除するとき
は、右足でブレーキペダルを踏んで
ください。
1
2
Page 219 of 400

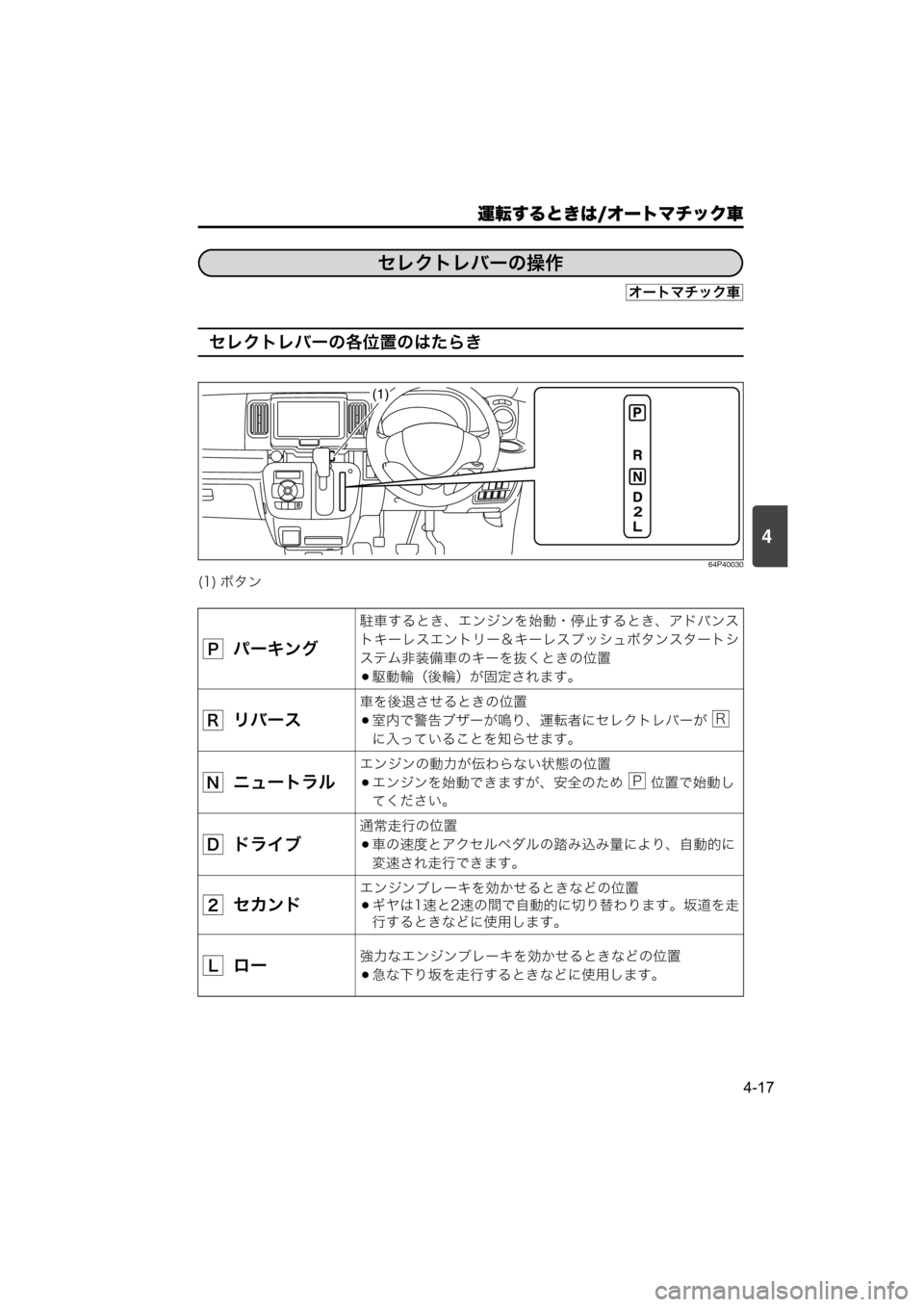

運転するときは/オートマチック車
4-17
4
セレクトレバーの各位置のはたらき
64P40030
(1) ボタン
パーキング
駐車するとき、エンジンを始動・停止するとき、アドバンス
トキーレスエントリー&キーレスプッシュボタンスタートシ
ステム非装備車のキーを抜くときの位置
駆動輪(後輪)が固定されます。
リバース
車を後退させるときの位置
室内で警告ブザーが鳴り、運転者にセレクトレバーが
に入っていることを知らせます。
ニュートラル
エンジンの動力が伝わらない状態の位置
エンジンを始動できますが、安全のため 位置で始動し
てください。
ドライブ
通常走行の位置
車の速度とアクセルペダルの踏み込み量により、自動的に
変速され走行できます。
セカンド
エンジンブレーキを効かせるときなどの位置
ギヤは1速と2速の間で自動的に切り替わります。坂道を走
行するときなどに使用します。
ロー強力なエンジンブレーキを効かせるときなどの位置
急な下り坂を走行するときなどに使用します。
オートマチック車
セレクトレバーの操作
オートマチック車
(1)
P
RR
NP
D
2
L
000-取扱説明書.book 17 ページ 2017年3月31日 金曜日 午後3時9分
Page 220 of 400

4
運転するときは/オートマチック車
4-18
セレクトレバーの動かしかた
64P0236
■ シフトロックシステム
発進するときなどに、セレクトレバーの
誤操作を防ぐシステムです。
エンジンスイッチが でブレーキ
ペダルを踏んでいるときだけ、セレク
トレバーを からほかの位置に動か
せます。
エンジンスイッチが または
(OFF)のときは、ブレーキペ
ダルを踏んでいても、セレクトレバー
を からほかの位置に動かせませ
ん。
セレクトレバーのボタンを押してか
ら、ブレーキペダルを踏まないでくだ
さい。シフトロックが解除されないこ
とがあります。
万一、エンジンスイッチを にし
て、ブレーキペダルを踏んでもセレク
トレバーを からほかの位置へ動か
せない場合は、次の「シフトロックの
解除のしかた」でシフトロックを解除
してください。
この場合は、シフトロックシステムな
どの故障が考えられます。ただちにマ
ツダ販売店で点検を受けてください。
ブレーキペダルを踏み、ボ
タンを押したままセレクト
レバーを動かします。
ボタンを押さずにセレクト
レバーを動かします。
ボタンを押したままセレク
トレバーを動かします。
完全に停車させてから、セレクトレ
バーを に入れてください。車が動
いていると、トランスミッションが故
障する原因となります。なお、トラン
スミッション保護のため、前進車速が
約 10 km/h 以上のときは変速されま
せん。(ニュートラルのまま)
の操作は、セレクトレバーのボタ
ンを押さない習慣をつけてください。
常にボタンを押して操作していると、
間違って へ入れてしまう
おそれがあります。
R
PRL
セレクトレバー可動部に飲み物などを
こぼしたり、内部に異物が入ったりし
た場合、そのまま使用を続けるとシフ
トロックシステムが正常に機能しなく
なるおそれがありますので、すみやか
にマツダ販売店で点検を受けてくださ
い。
発進するときは、ブレーキペダルを
しっかり踏んだままセレクトレバーを
操作してください。
ON
P
ACC
LOCK
P
ON
P
000-取扱説明書.book 18 ページ 2017年3月31日 金曜日 午後3時9分
