Page 221 of 400
運転するときは/オートマチック車
4-19
4
■ シフトロックの解除のしかた
シフトロックシステムの故障や鉛バッテ
リーあがりなどで、セレクトレバーを
からほかの位置へ動かせないときは、次
の手順でシフトロックを解除します。
安全のため、エンジンスイッチを
にしてパーキングブレーキ
をしっかりとかけ、ブレーキペダル
を踏んだ状態にします。
セレクトレバーパネルにあるシフト
ロック解除ボタンを押しながら、セ
レクトレバーを操作します。
64P40240
オーバードライブ(O/D)
スイッチ
スイッチを押すごとに、ON と OFF が
交互に切り替わります。
OFF のときに、マルチインフォメー
ションディスプレイ内のオーバードラ
イブOFF表示が表示されます。
オーバードライブスイッチは、エンジ
ン始動時には自動的に ON 状態へもど
ります。
64P40250
■ スイッチがONのときは
通常走行に適しています。
セレクトレバーが のときに、1 速
から 4 速の間で自動変速し、燃費性能
と静粛性を高めます。
P
1
Page 222 of 400
4
運転するときは/オートマチック車
4-20
■ スイッチがOFFのときは
坂道や山間路の走行に適しています。
セレクトレバーが のときに、1 速
から3速の間で自動変速します。
下り坂では、軽いエンジンブレーキが
かかります。
上り坂や山間路ではエンジン回転の変
化が少ない、なめらかな走行ができま
す。
■ オーバードライブOFF表示
64P0335
メーターパネル内にあります。
→ 1-12ページ(警告灯・表示灯)
オーバードライブ(O/ D)スイッチが
OFFのときに表示されます。
オートマチック車は、クラッチ操作とギ
ヤチェンジから解放されて運転操作が楽
になりますが、オートマチック車特有の
現象や操作上の注意があります。
クリープ現象に注意して
エンジンをかけて停車しているとき、セ
レクトレバーが 以外に入ってい
ると、アクセルペダルを踏まなくても車
がゆっくり動きます。これをクリープ現
象といいます。
キックダウン
走行中(低車速時を除く)にアクセルペ
ダルをいっぱいに踏み込むと、自動的に
シフトダウンしてエンジン回転が上昇し
て、力強い加速ができます。これをキッ
クダウンといいます。
追い越しなどで急加速したいときは、
アクセルペダルをいっぱいに踏み込み
ます。キックダウンして力強い加速が
得られます。
D
オートマチック車の特性
PN
セレクトレバーを 以外に入れ
ているときは、ブレーキペダルを
しっかり踏んでください。
エンジン始動直後やエアコン作動時
などは、クリープ現象が強くなるこ
とがあります。とくにしっかりブ
レーキペダルを踏んでください。
通常の加速をするときは、アクセルペ
ダルをゆっくり踏み込んでください。
いっぱいに踏み込むと、キックダウン
して思わぬ急加速をするおそれがあり
ます。
PN
000-取扱説明書.book 20 ページ 2017年3月31日 金曜日 午後3時9分
Page 223 of 400
運転するときは/オートマチック車
4-21
4
登坂変速制御
セレクトレバーが 位置で作動する制
御です。
登坂中と判断するとシフトダウンして
エンジン回転数を高く保ち、少ないア
クセル操作でなめらかな走行ができま
す。
キーインターロック
誤操作防止のため、次の条件をみたして
いるときだけキーが抜けます。これを
キーインターロックといいます。
セレクトレバーが 位置
セレクトレバーのボタンから手を離し
ている
→ 4-13ページ(キーを抜くときは)
トランスミッション警告灯
81M40161
メーターパネル内にあります。
ATのシステムに異常があると、エンジ
ンスイッチが のときに点灯しま
す。
→ 1-12ページ(警告灯・表示灯)
(リバース)ポジション
警告ブザー
セレクトレバーを に入れると室内で
警告ブザーが鳴り、セレクトレバーが
に入っていることを運転者に知らせ
ます。
D
アドバンストキーレスエントリー&キーレス
プッシュボタンスタートシステム非装備車
P
(リバース)ポジション警告ブザー
は、車外の人に車の後退を知らせるた
めのものではありません。
オートマチック車を運転するとき
ON
R
R
R

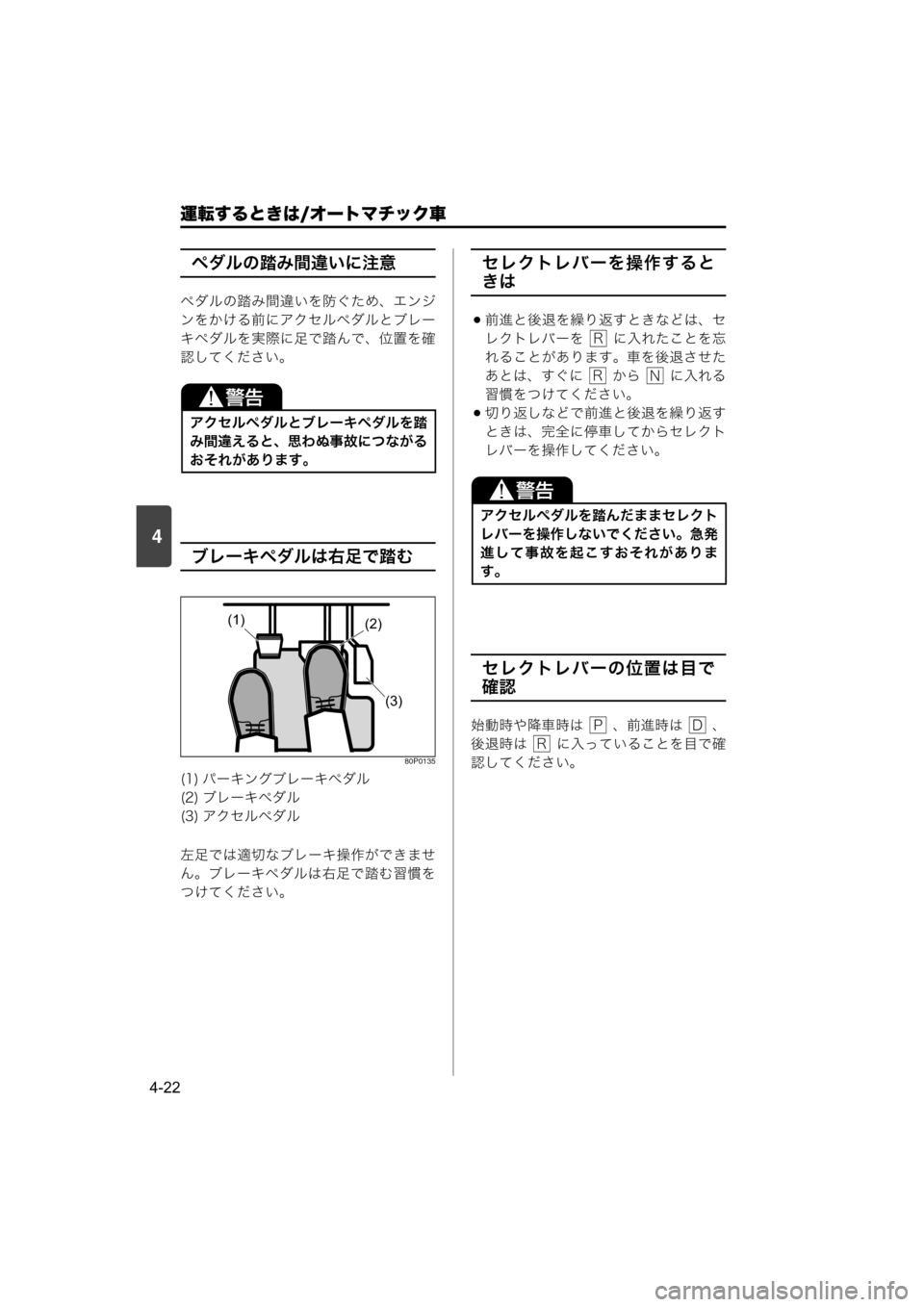

R
000-取扱説明書.book 21 ページ 2017年3月31日 金曜日 午後3時9分
Page 224 of 400
4
運転するときは/オートマチック車
4-22
ペダルの踏み間違いに注意
ペダルの踏み間違いを防ぐため、エンジ
ンをかける前にアクセルペダルとブレー
キペダルを実際に足で踏んで、位置を確
認してください。
ブレーキペダルは右足で踏む
80P0135
左足では適切なブレーキ操作ができませ
ん。ブレーキペダルは右足で踏む習慣を
つけてください。
セレクトレバーを操作すると
きは
前進と後退を繰り返すときなどは、セ
レクトレバーを に入れたことを忘
れることがあります。車を後退させた
あとは、すぐに から に入れる
習慣をつけてください。
切り返しなどで前進と後退を繰り返す
ときは、完全に停車してからセレクト
レバーを操作してください。
セレクトレバーの位置は目で
確認
始動時や降車時は 、前進時は 、
後退時は に入っていることを目で確
認してください。 アクセルペダルとブレーキペダルを踏
み間違えると、思わぬ事故につながる
おそれがあります。
(1) パーキングブレーキペダル
(2) ブレーキペダル
(3) アクセルペダル
(1)
(2)
(3)
アクセルペダルを踏んだままセレクト
レバーを操作しないでください。急発
進して事故を起こすおそれがありま
す。
R
RN
PD
R
000-取扱説明書.book 22 ページ 2017年3月31日 金曜日 午後3時9分
Page 225 of 400
運転するときは/オートマチック車
4-23
4
車から離れるときは
64P0161
4-17 ページの「セレクトレバーの操作」
もあわせてお読みいただき、正しい取扱
いをしてください。
運転席にすわって
ペダルが確実に踏めて、ハンドル操
作が楽に行なえる位置にシートを調
節し、ハンドルを調節(タイプ別装
備)します。
→ 3-45ページ(前席シート)
→ 3-44ページ
(チルトステアリング)
アクセルペダル(3)とブレーキペ
ダル(2)の位置を右足で確認しま
す。
パーキングブレーキペダル(1)の
位置を左足で確認します。
80P0135
エンジンをかけたまま車から離れない
でください。万一、セレクトレバーが
以外に入っていると、車がひとり
でに動き出すおそれがあります。ま
た、車に乗り込むときに誤ってセレク
トレバーを動かしたりアクセルペダル
を踏み込んだりして、思わぬ急発進の
おそれがあります。
P
オートマチック車の運転のしかた
1
2
3
(1)
(2)
(3)
000-取扱説明書.book 23 ページ 2017年3月31日 金曜日 午後3時9分
Page 226 of 400
4
運転するときは/オートマチック車
4-24
エンジンの始動
エンジンのかけかたの詳細は4-9 ページ
の「エンジンのかけかた」をお読みくだ
さい。
パーキングブレーキをしっかりとか
けます。
セレクトレバーが にあるか確認
します。
64P0161
ブレーキペダルを右足で踏みます。
エンジンを始動します。
発進
■ 通常の発進
ブレーキペダルを右足でしっかり踏
み込みます。
前進時は 、後退時は にセレ
クトレバーを入れ、レバーの位置を
目で確かめます。
パーキングブレーキを解除し、メー
ター内のブレーキ警告灯の消灯を確
認します。
ブレーキペダルからゆっくりと足を
離し、アクセルペダルをゆっくり慎
重に踏んで発進します。
■ 急な上り坂での発進
、は「通常の発進」と同じ操作です。
左足でパーキングブレーキペダルを
カチッと音がするまで踏みます。
ブレーキペダルからゆっくりと右足
を離し、アクセルペダルを慎重に踏
みます。
車が動き出す感触を確認しながら、
パーキングブレーキペダルをもどし
て発進します。
64P0239
セレクトレバーが 位置でもエンジ
ンがかかりますが、安全のため で
エンジンをかけてください。
1
2
Page 227 of 400
運転するときは/オートマチック車
4-25
4
走行
■ 通常走行
セレクトレバーを に入れて発進する
と、走行速度とアクセルペダルの踏み込
み量により、自動的に変速され走行でき
ます。
■ 急加速走行
追い越しなどをしたいときは、アクセル
ペダルをいっぱいに踏み込みます。
キックダウンして力強い加速が得られま
す。
■ 上り坂走行
上り坂を で走行しているときに、ス
ピードを保つためにアクセルペダルを踏
み込んでいくと、キックダウンしてエン
ジンの回転が急に上がることがありま
す。
坂の勾配に応じて、あらかじめセレク
トレバーを に入れておくと、エン
ジン回転の変化が少ない力強くなめら
かな走行ができます。
急な上り坂で、1速と2速の変速を繰り
返すようなときには に入れます。
■ 下り坂走行
下り坂を のままで走行すると、エン
ジンブレーキの効きが弱くてスピードが
出すぎてしまうことがあります。
坂の勾配に応じて、あらかじめセレク
トレバーを に入れてエンジンブ
レーキを併用します。
急な下り坂で、強力なエンジンブレー
キが必要なときには に入れます。
高速走行中はセレクトレバーを や
に入れないでください。急激なエ
ンジンブレーキがかかって、スリップ
事故を起こすおそれがあります。ま
た、エンジンの回転が上がりすぎて故
障の原因となります。
緊急時以外は、走行中にセレクトレ
バーを に入れないでください。エ
ンジンブレーキがまったく効かないた
め、思いがけない事故の原因となりま
す。
D
2
L
N
急な下り坂や長い下り坂では、エンジ
ンブレーキを併用してください。下り
坂でブレーキペダルを踏み続けると、
ブレーキ装置が過熱してブレーキが効
かなくなるおそれがあります。
で走行しているときに、オーバー
ドライブ(O/D)スイッチをOFFにす
ると、上り坂ではエンジン回転の変化
が少ないなめらかな走行ができ、下り
坂では軽いエンジンブレーキが得られ
ます。
→ 4-19 ページ(オーバードライブ
(O/D) スイッチ)
D
2
L
D
2
L
D
000-取扱説明書.book 25 ページ 2017年3月31日 金曜日 午後3時9分
Page 228 of 400
4
運転するときは/オートマチック車
4-26
一時停止
セレクトレバーは走行位置のままで
停車し、ブレーキペダルをしっかり
踏み込みます。
急な坂道で一時停止するときは、
必要に応じてパーキングブレーキ
をかけます。
停車時間が長くなりそうなとき
は、セレクトレバーを に入れ
ます。
再発進するときに間違えないよう、
セレクトレバーの位置とパーキング
ブレーキの解除を目で確かめます。
駐車
車を完全に止めます。
ブレーキペダルを踏んだまま、パー
キングブレーキをしっかりとかけま
す。
セレクトレバーを に入れてから
エンジンを止め、ブレーキペダルか
らゆっくりと足を離します。
セレクトレバーが 位置になっ
ているか目で確かめます。
64P0161
エンジンスイッチを (OFF)
にもどします。さらにアドバンスト
キーレスエントリー&キーレスプッ
シュボタンスタートシステム非装備
車は、エンジンスイッチからキーを
抜きます。
→ 4-13ページ
(キーを抜くときは)
→ 4-14 ページ(エンジンスイッ
チをもどすときは) 一時停止しているときに、空ぶかしを
しないでください。万一、セレクトレ
バーが 以外に入っていると、
急発進して思わぬ事故につながるおそ
れがあります。
上り坂などで、アクセル操作でバラン
スをとるなどして車を停止させようと
しないでください。トランスミッショ
ンフルードが過熱し、故障の原因とな
ります。
1
N
2
Page 229 of 400
運転するときは/オートマチック車
4-27
4
後退
■ 正しい運転姿勢
車を後退させるときは身体をひねった運
転姿勢になり、ペダルが踏みにくくなり
ます。ブレーキペダルやアクセルペダル
が確実に踏める姿勢で運転操作をしてく
ださい。
■ 前進や後退を繰り返すとき
車庫入れなどで前進や後退を繰り返すと
きは、完全に停車させてから、次の前進
あるいは後退の操作を行なってください。
こんなことにも気をつけて
■ 車を少し移動させるとき
少しだけ移動するときでも、ブレーキペ
ダルやアクセルペダルが確実に踏める正
しい運転姿勢をとってください。
68H20190
■ 停車するとき
前進と後退を繰り返すときなどは、セ
レクトレバーを に入れていたこと
を忘れることがあります。車を後退さ
せたあとは、すぐに から に入
れる習慣をつけてください。
R
RN
坂道などで、セレクトレバーを前進の
位置( 、 、 )にしたまま惰
性で後退したり、後退の位置( )
にしたまま惰性で前進したりしないで
ください。エンストしてブレーキの効
きが悪くなったり、ハンドルが重く
なったりして、思わぬ事故につながる
おそれがあります。また、故障の原因
になります。
車が少しでも動いているときは、セレ
クトレバーを に入れないでくださ
い。トランスミッションが故障する原
因となります。
D2L
R
P
000-取扱説明書.book 27 ページ 2017年3月31日 金曜日 午後3時9分
Page 230 of 400
運転するときは/オートギヤシフト車
4-28
4
セレクトレバーの各位置のはたらき
64P40040
オートギヤシフト車
セレクトレバーの操作
オートギヤシフト車
(1) ボタン
(1)
パーキング
駐車するとき、エンジンを始動・停止するとき、キーを抜く
ときの位置
駆動輪(後輪)が固定されます。
リバース
車を後退させるときの位置
室内で警告ブザーが鳴り、運転者にセレクトレバーが
に入っていることを知らせます。
ニュートラル
エンジンの動力が伝わらない状態の位置
エンジンを始動できますが、安全のため の位置で始動
してください。
ドライブ
通常走行の位置
車の速度とアクセルペダルの踏み込み量により、自動的に
変速され走行できます。
マニュアル
マニュアルモードで走行するときの位置
マニュアル感覚で走行したいとき、坂道や山間路を走行す
るときなどに使用します。
→ 4-31ページ(マニュアルモードの使いかた)
シフトアップマニュアルモードでシフトアップするときの位置
シフトダウンマニュアルモードでシフトダウンするときの位置
P
RR
NP
D
M
+
-
000-取扱説明書.book 28 ページ 2017年3月31日 金曜日 午後3時9分
