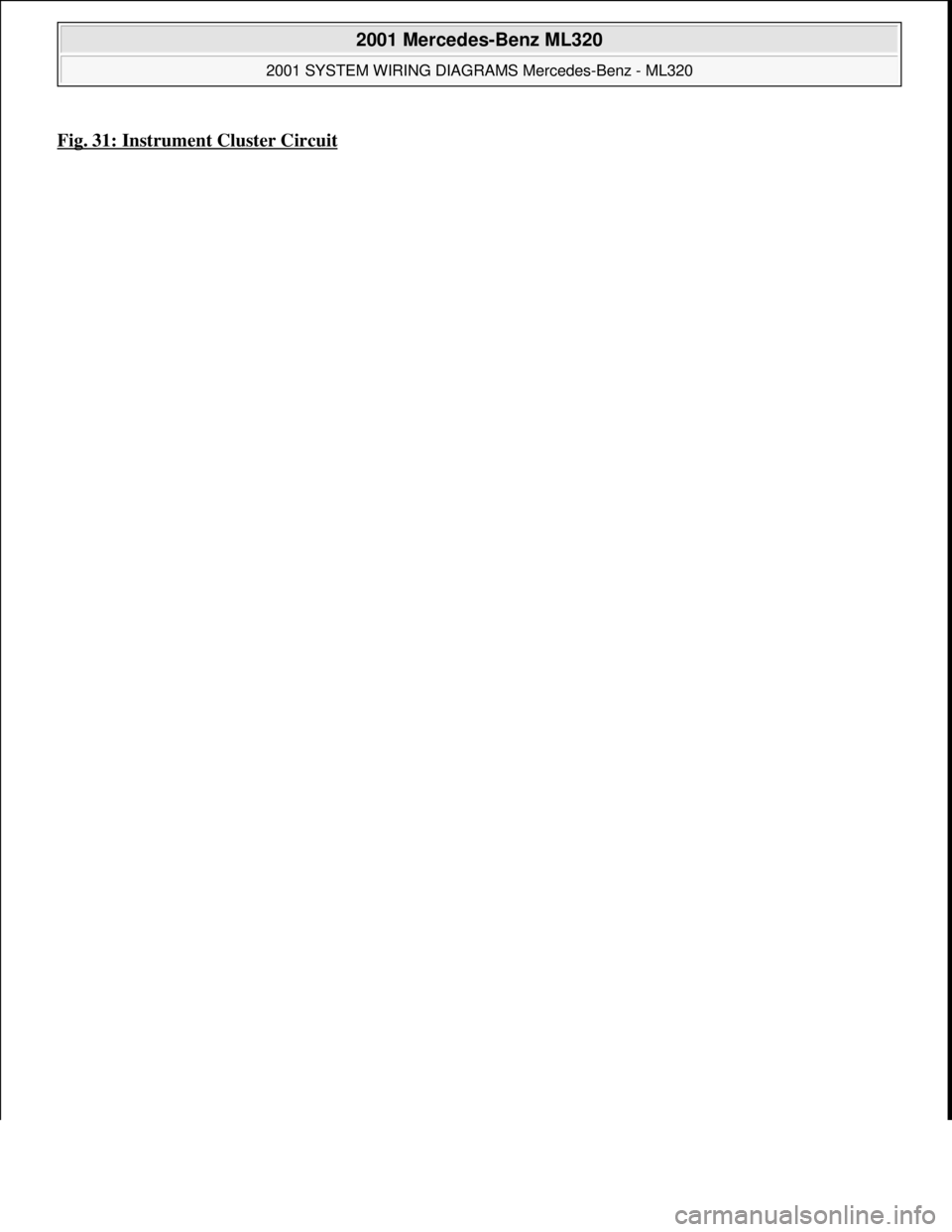

MERCEDES-BENZ ML350 1997  Complete Repair Manual Fig. 31: Instrument Cluster Circuit

2001 Mercedes-Benz ML320
2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320
me
Saturday, October 02, 2010 3:27:59 PMPage 63 © 2006 Mitchell Repair Informati

Page 4062 of 4133

MERCEDES-BENZ ML350 1997  Complete Repair Manual
2001 Mercedes-Benz ML320
2001 SYSTEM WIRING DIAGRAMS  Mercedes-Benz - ML320
me
Saturday, October 02, 2010 3:27:59 PMPage 64 © 2006 Mitchell Repair Information Company, LLC.

Page 4063 of 4133

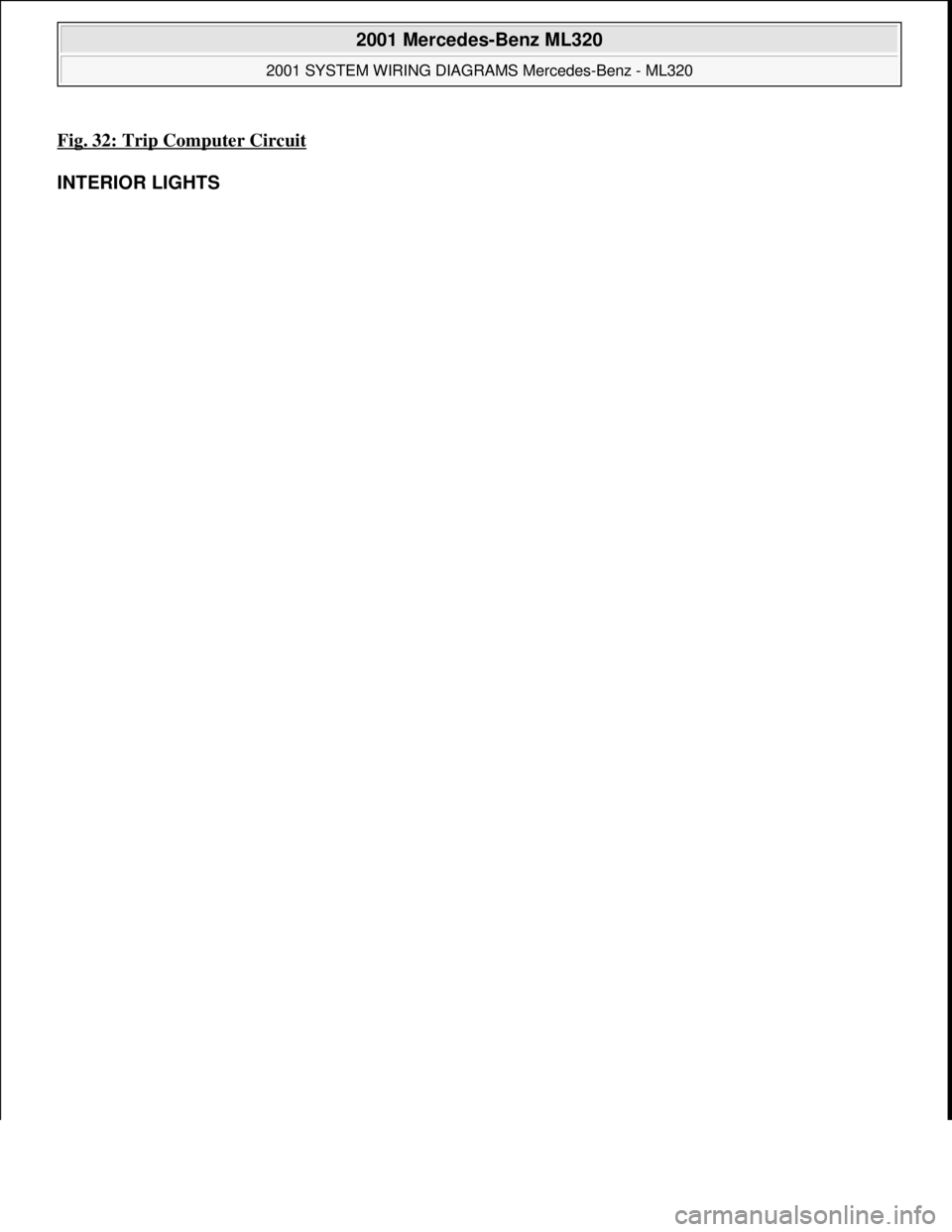

MERCEDES-BENZ ML350 1997  Complete Repair Manual Fig. 32: Trip Computer Circuit
INTERIOR LIGHTS

2001 Mercedes-Benz ML320
2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320
me
Saturday, October 02, 2010 3:27:59 PMPage 65 © 2006 Mitchell Repa

Page 4064 of 4133

MERCEDES-BENZ ML350 1997  Complete Repair Manual
2001 Mercedes-Benz ML320
2001 SYSTEM WIRING DIAGRAMS  Mercedes-Benz - ML320
me
Saturday, October 02, 2010 3:27:59 PMPage 66 © 2006 Mitchell Repair Information Company, LLC.

Page 4065 of 4133

MERCEDES-BENZ ML350 1997  Complete Repair Manual Fig. 33: Courtesy Lamps Circuit (1 of 2)

2001 Mercedes-Benz ML320
2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320
me
Saturday, October 02, 2010 3:27:59 PMPage 67 © 2006 Mitchell Repair Info

Page 4066 of 4133

MERCEDES-BENZ ML350 1997  Complete Repair Manual
2001 Mercedes-Benz ML320
2001 SYSTEM WIRING DIAGRAMS  Mercedes-Benz - ML320
me
Saturday, October 02, 2010 3:27:59 PMPage 68 © 2006 Mitchell Repair Information Company, LLC.

Page 4067 of 4133

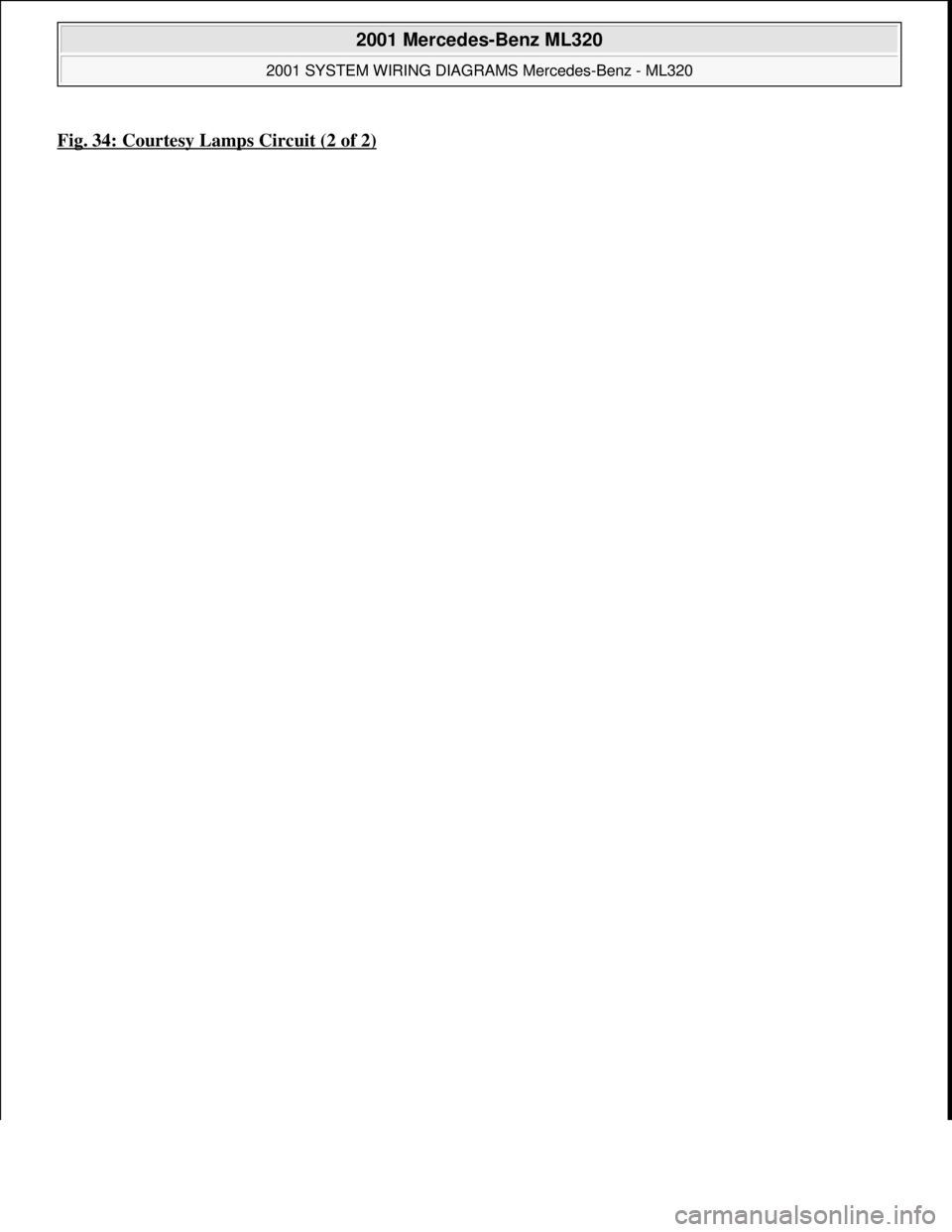

MERCEDES-BENZ ML350 1997  Complete Repair Manual Fig. 34: Courtesy Lamps Circuit (2 of 2)

2001 Mercedes-Benz ML320
2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320
me
Saturday, October 02, 2010 3:27:59 PMPage 69 © 2006 Mitchell Repair Info

Page 4068 of 4133

MERCEDES-BENZ ML350 1997  Complete Repair Manual
2001 Mercedes-Benz ML320
2001 SYSTEM WIRING DIAGRAMS  Mercedes-Benz - ML320
me
Saturday, October 02, 2010 3:27:59 PMPage 70 © 2006 Mitchell Repair Information Company, LLC.

Page 4069 of 4133

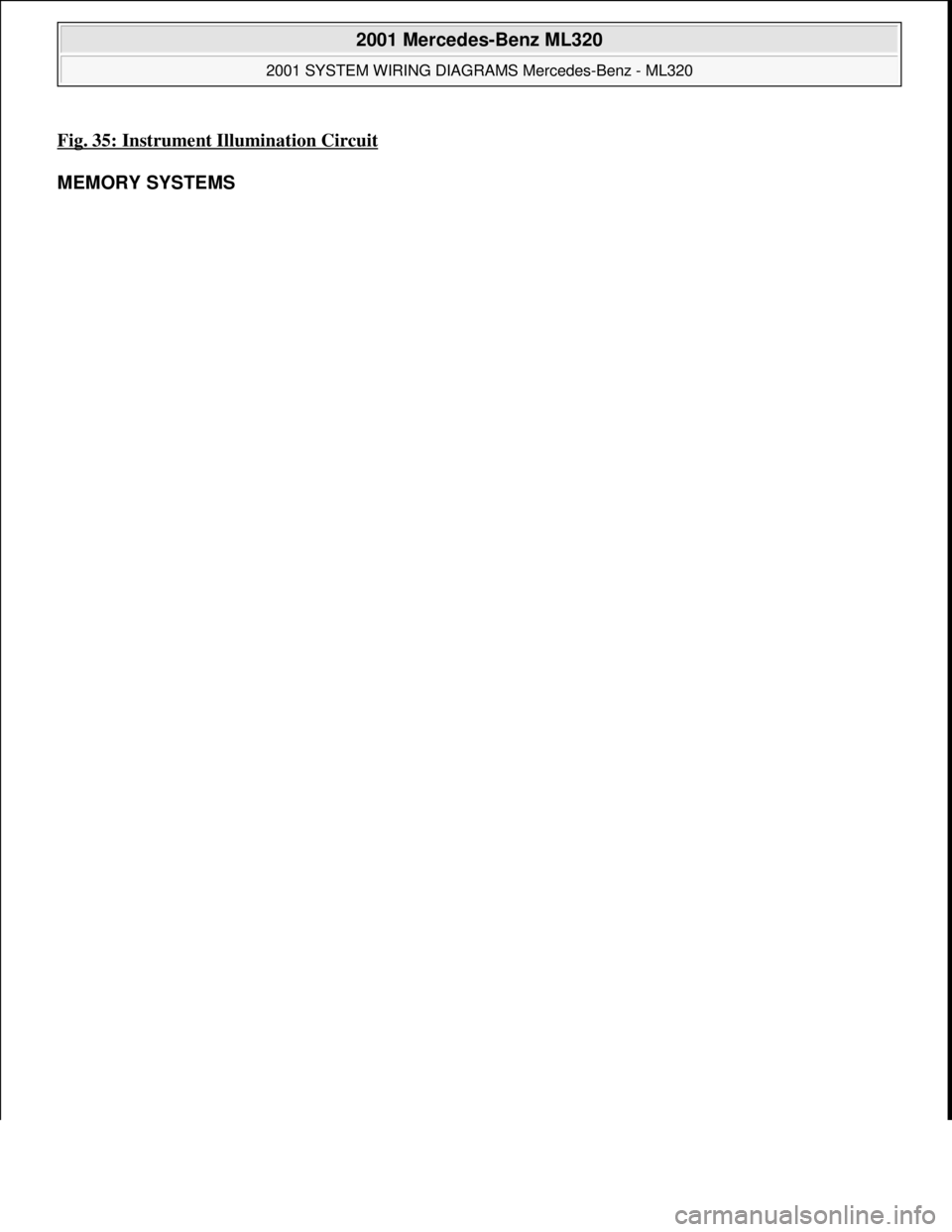

MERCEDES-BENZ ML350 1997  Complete Repair Manual Fig. 35: Instrument Illumination Circuit
MEMORY SYSTEMS

2001 Mercedes-Benz ML320
2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320
me
Saturday, October 02, 2010 3:27:59 PMPage 71 © 2006 Mitc

Page 4070 of 4133

MERCEDES-BENZ ML350 1997  Complete Repair Manual
2001 Mercedes-Benz ML320
2001 SYSTEM WIRING DIAGRAMS  Mercedes-Benz - ML320
me
Saturday, October 02, 2010 3:27:59 PMPage 72 © 2006 Mitchell Repair Information Company, LLC.
