MITSUBISHI ASX 2014 Руководство по эксплуатации и техобслуживанию (in Russian)

Сиденья и ремни безопасности
2/51
2

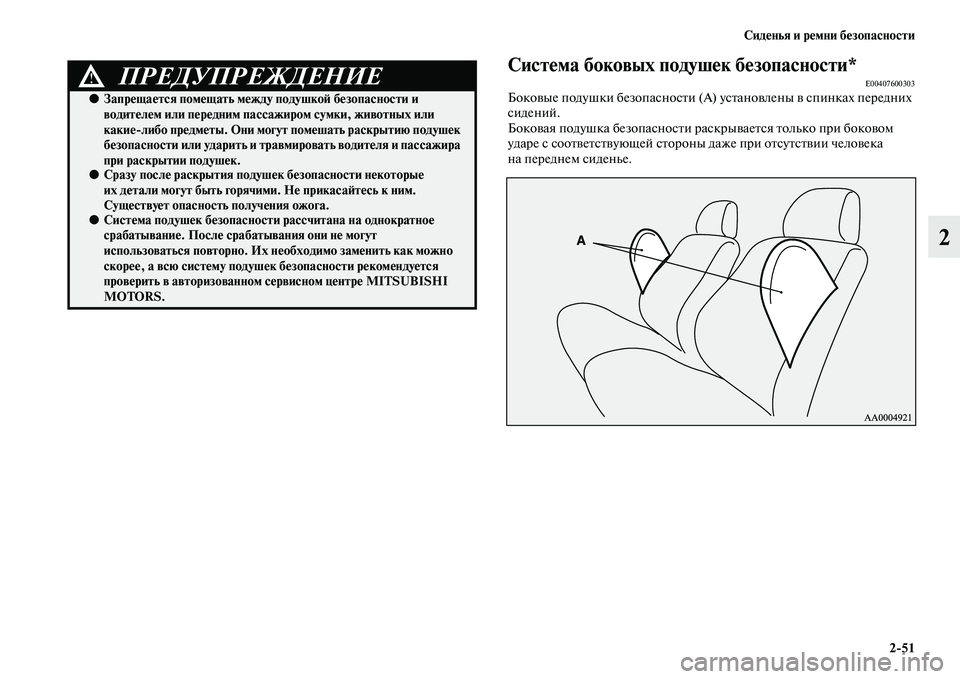

Система боковых подушек безопасности*E00407600303Боковые подушки безопасности (А) установлены в спинках передних
сидений.
Боковая подушка безопасности раскрывается только при боковом
ударе с соответствующей стороны даже при отсутствии человека
на переднем сиденье.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается помещать между подушкой безопасности и
водителем или передним пассажиром сумки, животных или
какие/либо предметы. Они могут помешать раскрытию подушек
безопасности или ударить и травмировать водителя и пассажира
при раскрытии подушек.
●Сразу после раскрытия подушек безопасности некоторые
их детали могут быть горячими. Не прикасайтесь к ним.
Существует опасность получения ожога.
●Система подушек безопасности рассчитана на однократное
срабатывание. После срабатывания они не могут
использоваться повторно. Их необходимо заменить как можно
скорее, а всю систему подушек безопасности рекомендуется
проверить в авторизованном сервисном центре MITSUBISHI
MOTORS.

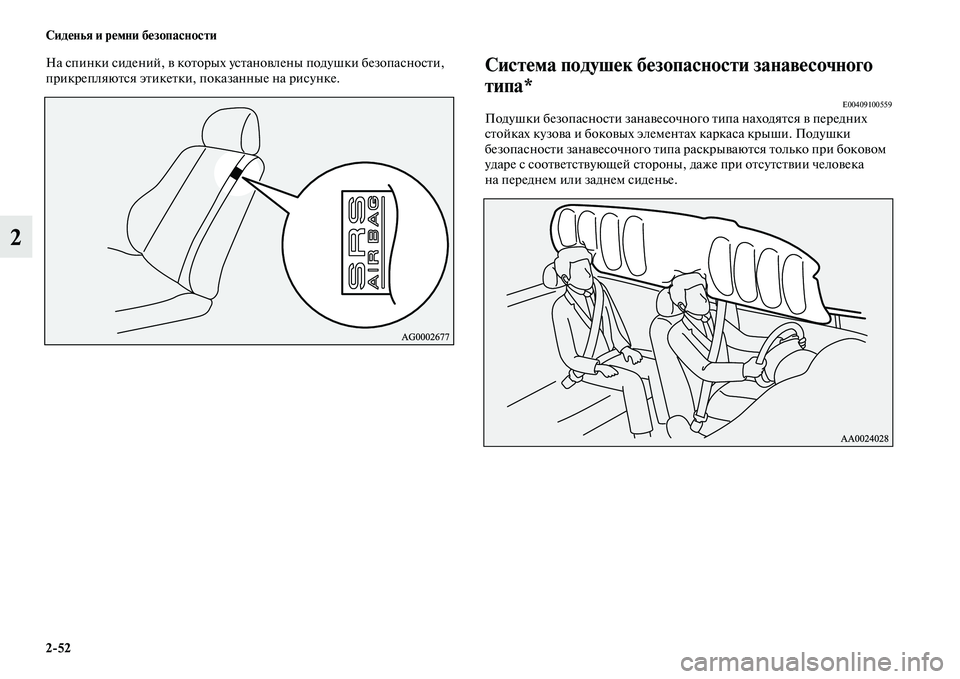

2/52 Сиденья и ремни безопасности
2
На спинки сидений, в которых установлены подушки безопасности,
прикрепляются этикетки, показанные на рисунке.Система подушек безопасности занавесочного
типа*
E00409100559Подушки безопасности занавесочного типа находятся в передних
стойках кузова и боковых элементах каркаса крыши. Подушки
безопасности занавесочного типа раскрываются только при боковом
ударе с соответствующей стороны, даже при отсутствии человека
на переднем или заднем сиденье.

Сиденья и ремни безопасности
2/53
2

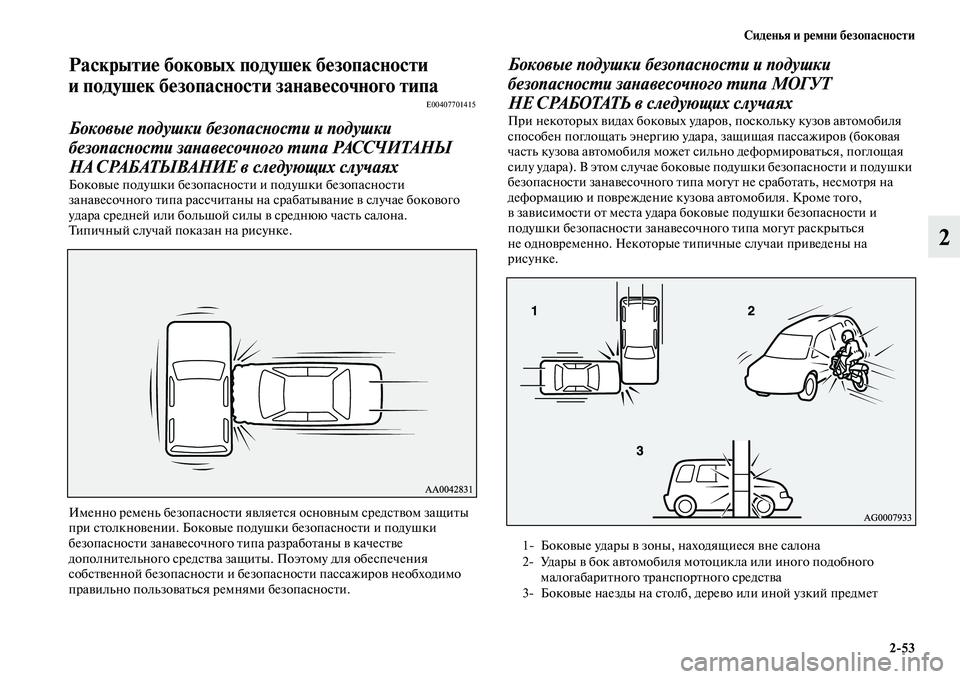

Раскрытие боковых подушек безопасности
и подушек безопасности занавесочного типа
E00407701415
Боковые подушки безопасности и подушки
безопасности занавесочного типа РАССЧИТАНЫ
НА СРАБАТЫВАНИЕ в следующих случаях
Боковые подушки безопасности и подушки безопасности
занавесочного типа рассчитаны на срабатывание в случае бокового
удара средней или большой силы в среднюю часть салона.
Типичный случай показан на рисунке.
Именно ремень безопасности является основным средством защиты
при столкновении. Боковые подушки безопасности и подушки
безопасности занавесочного типа разработаны в качестве
дополнительного средства защиты. Поэтому для обеспечения
собственной безопасности и безопасности пассажиров необходимо
правильно пользоваться ремнями безопасности.
Боковые подушки безопасности и подушки
безопасности занавесочного типа МОГУТ
НЕ СРАБОТАТЬ в следующих случаях
При некоторых видах боковых ударов, поскольку кузов автомобиля
способен поглощать энергию удара, защищая пассажиров (боковая
часть кузова автомобиля может сильно деформироваться, поглощая
силу удара). В этом случае боковые подушки безопасности и подушки
безопасности занавесочного типа могут не сработать, несмотря на
деформацию и повреждение кузова автомобиля. Кроме того,
в зависимости от места удара боковые подушки безопасности и
подушки безопасности занавесочного типа могут раскрыться
не одновременно. Некоторые типичные случаи приведены на
рисунке.
1 Боковые удары в зоны, находящиеся вне салона
2 Удары в бок автомобиля мотоцикла или иного подобного
малогабаритного транспортного средства
3 Боковые наезды на столб, дерево или иной узкий предмет

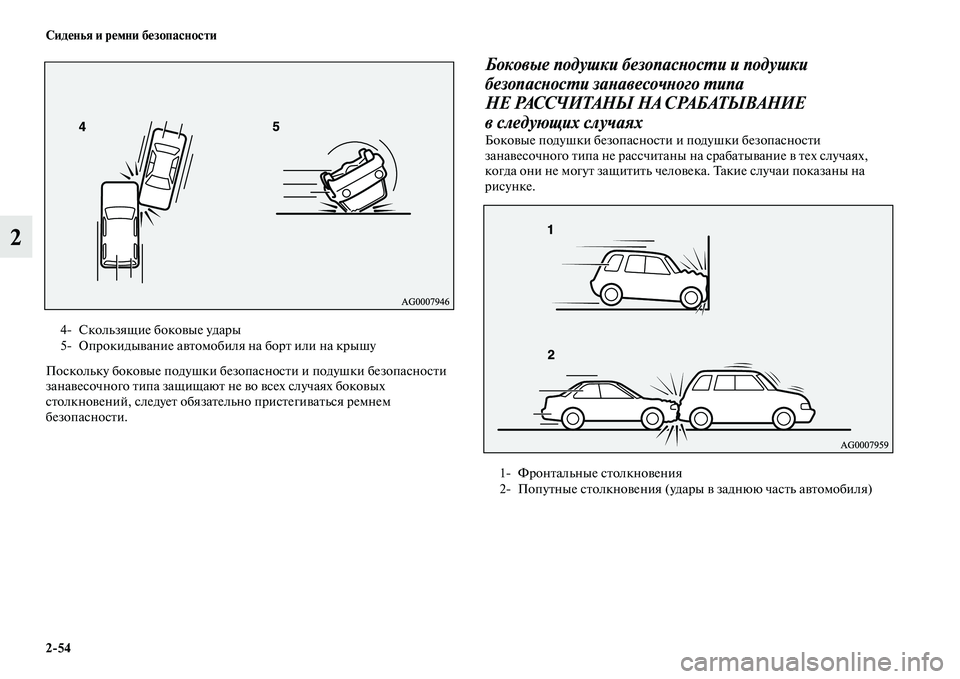

2/54 Сиденья и ремни безопасности
2
Поскольку боковые подушки безопасности и подушки безопасности
занавесочного типа защищают не во всех случаях боковых
столкновений, следует обязательно пристегиваться ремнем
безопасности.
Боковые подушки безопасности и подушки
безопасности занавесочного типа
НЕ РАССЧИТАНЫ НА СРАБАТЫВАНИЕ
вследующих случаях
Боковые подушки безопасности и подушки безопасности
занавесочного типа не рассчитаны на срабатывание в тех случаях,
когда они не могут защитить человека. Такие случаи показаны на
рисунке.
4 Скользящие боковые удары
5 Опрокидывание автомобиля на борт или на крышу
1 Фронтальные столкновения
2 Попутные столкновения (удары в заднюю часть автомобиля)

Сиденья и ремни безопасности
2/55
2

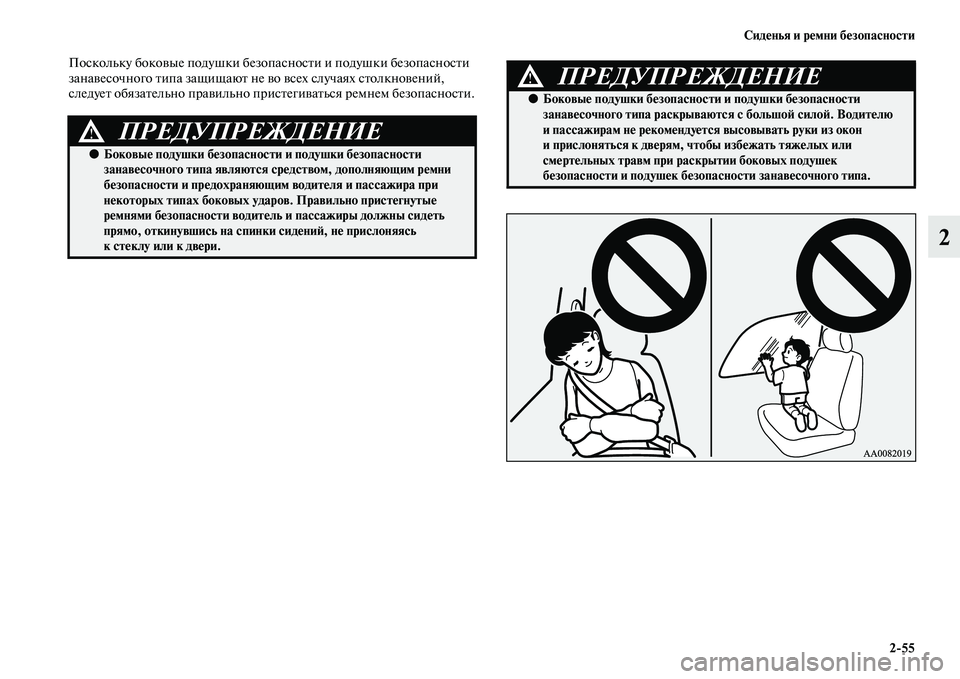

Поскольку боковые подушки безопасности и подушки безопасности
занавесочного типа защищают не во всех случаях столкновений,
следует обязательно правильно пристегиваться ремнем безопасности.
ПРЕДУПРЕЖДЕНИЕ!
●Боковые подушки безопасности и подушки безопасности
занавесочного типа являются средством, дополняющим ремни
безопасности и предохраняющим водителя и пассажира при
некоторых типах боковых ударов. Правильно пристегнутые
ремнями безопасности водитель и пассажиры должны сидеть
прямо, откинувшись на спинки сидений, не прислоняясь
к стеклу или к двери.
ПРЕДУПРЕЖДЕНИЕ!
●Боковые подушки безопасности и подушки безопасности
занавесочного типа раскрываются с большой силой. Водителю
и пассажирам не рекомендуется высовывать руки из окон
и прислоняться к дверям, чтобы избежать тяжелых или
смертельных травм при раскрытии боковых подушек
безопасности и подушек безопасности занавесочного типа.

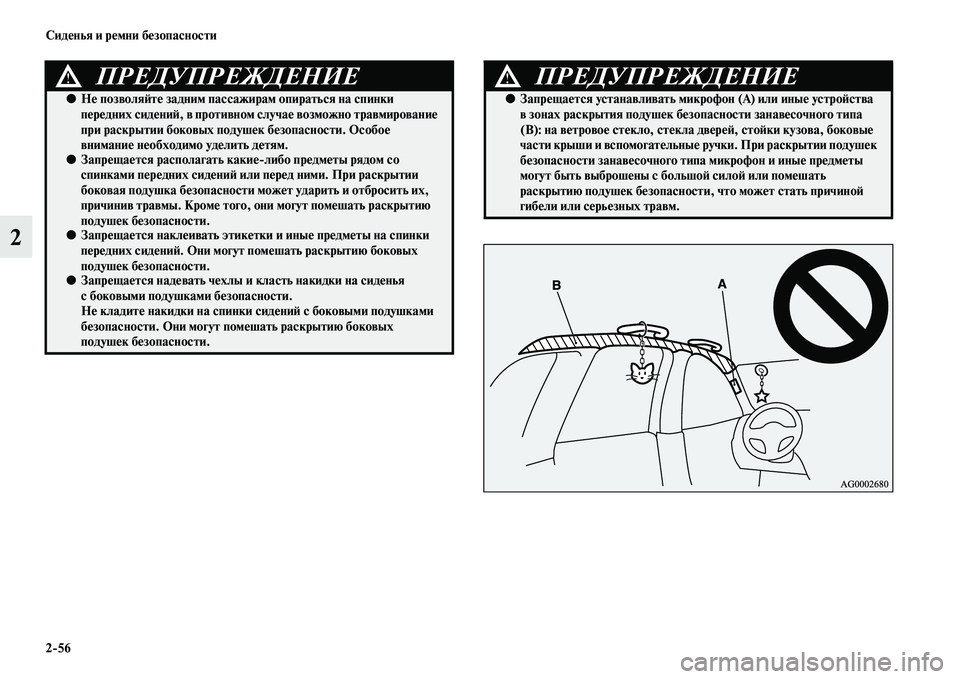

2/56 Сиденья и ремни безопасности
2
ПРЕДУПРЕЖДЕНИЕ!
●Не позволяйте задним пассажирам опираться на спинки
передних сидений, в противном случае возможно травмирование
при раскрытии боковых подушек безопасности. Особое
внимание необходимо уделить детям.
●Запрещается располагать какие/либо предметы рядом со
спинками передних сидений или перед ними. При раскрытии
боковая подушка безопасности может ударить и отбросить их,
причинив травмы. Кроме того, они могут помешать раскрытию
подушек безопасности.
●Запрещается наклеивать этикетки и иные предметы на спинки
передних сидений. Они могут помешать раскрытию боковых
подушек безопасности.
●Запрещается надевать чехлы и класть накидки на сиденья
с боковыми подушками безопасности.
Не кладите накидки на спинки сидений с боковыми подушками
безопасности. Они могут помешать раскрытию боковых
подушек безопасности.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается устанавливать микрофон (А) или иные устройства
в зонах раскрытия подушек безопасности занавесочного типа
(В): на ветровое стекло, стекла дверей, стойки кузова, боковые
части крыши и вспомогательные ручки. При раскрытии подушек
безопасности занавесочного типа микрофон и иные предметы
могут быть выброшены с большой силой или помешать
раскрытию подушек безопасности, что может стать причиной
гибели или серьезных травм.

Сиденья и ремни безопасности
2/57
2

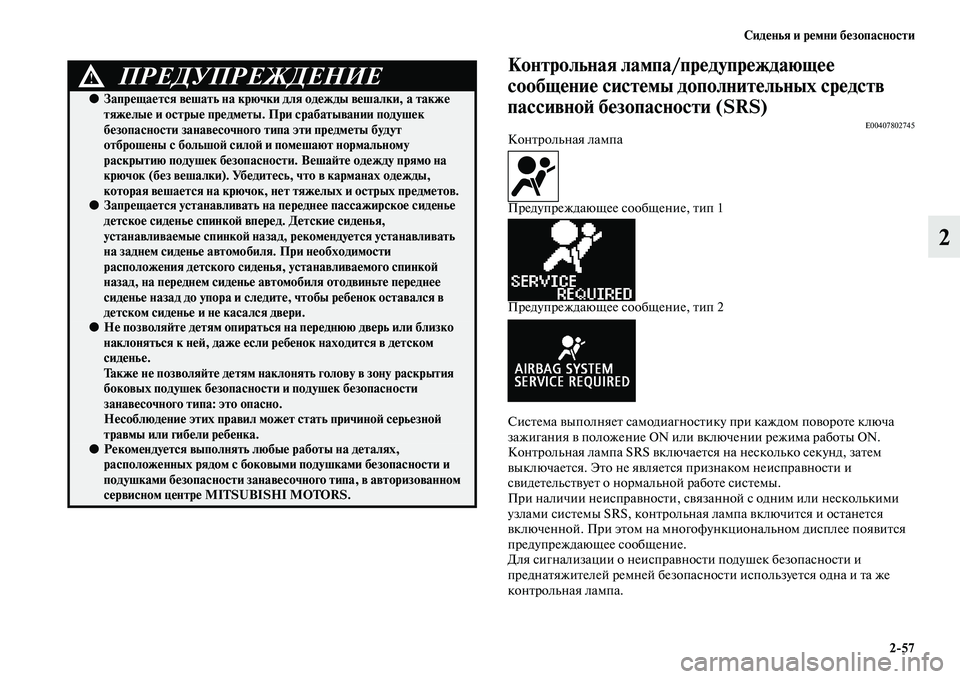

Контрольная лампа/предупреждающее
сообщение системы дополнительных средств
пассивной безопасности (SRS)
E00407802745Контрольная лампа
Предупреждающее сообщение, тип 1
Предупреждающее сообщение, тип 2
Система выполняет самодиагностику при каждом повороте ключа
зажигания в положение ON или включении режима работы ON.
Контрольная лампа SRS включается на несколько секунд, затем
выключается. Это не является признаком неисправности и
свидетельствует о нормальной работе системы.
При наличии неисправности, связанной с одним или несколькими
узлами системы SRS, контрольная лампа включится и останется
включенной. При этом на многофункциональном дисплее появится
предупреждающее сообщение.
Для сигнализации о неисправности подушек безопасности и
преднатяжителей ремней безопасности используется одна и та же
контрольная лампа.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается вешать на крючки для одежды вешалки, а также
тяжелые и острые предметы. При срабатывании подушек
безопасности занавесочного типа эти предметы будут
отброшены с большой силой и помешают нормальному
раскрытию подушек безопасности. Вешайте одежду прямо на
крючок (без вешалки). Убедитесь, что в карманах одежды,
которая вешается на крючок, нет тяжелых и острых предметов.
●Запрещается устанавливать на переднее пассажирское сиденье
детское сиденье спинкой вперед. Детские сиденья,
устанавливаемые спинкой назад, рекомендуется устанавливать
на заднем сиденье автомобиля. При необходимости
расположения детского сиденья, устанавливаемого спинкой
назад, на переднем сиденье автомобиля отодвиньте переднее
сиденье назад до упора и следите, чтобы ребенок оставался в
детском сиденье и не касался двери.
●Не позволяйте детям опираться на переднюю дверь или близко
наклоняться к ней, даже если ребенок находится в детском
сиденье.
Также не позволяйте детям наклонять голову в зону раскрытия
боковых подушек безопасности и подушек безопасности
занавесочного типа: это опасно.
Несоблюдение этих правил может стать причиной серьезной
травмы или гибели ребенка.
●Рекомендуется выполнять любые работы на деталях,
расположенных рядом с боковыми подушками безопасности и
подушками безопасности занавесочного типа, в авторизованном
сервисном центре MITSUBISHI MOTORS.

2/58 Сиденья и ремни безопасности
2
Техническое обслуживание системы
дополнительных средств пассивной
безопасности (SRS)
E00407901521
ПРЕДУПРЕЖДЕНИЕ!
●В описанных ниже случаях сигнал контрольной лампы
свидетельствует о том, что система дополнительных средств
пассивной безопасности (SRS) и/или преднатяжители ремней
безопасности не работают как положено и могут не сработать
во время столкновения или внезапно сработать при отсутствии
столкновения:
• При включении зажигания или включении режима работы ON
контрольная лампа SRS не включается, либо включается и не
выключается спустя несколько секунд.
• Контрольная лампа SRS и/или предупреждающее сообщение
появляются во время движения.
Система дополнительных средств пассивной безопасности и
преднатяжители ремней безопасности призваны снизить
опасность серьезной травмы или смерти при столкновениях.
При обнаружении описанных ниже случаев Вам следует
незамедлительно обратиться для проверки в авторизованный
сервисный центр MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ!
●Рекомендуется проводить все работы по техническому
обслуживанию системы SRS и узлов, расположенных рядом
с ней, в авторизованном сервисном центре MITSUBISHI
MOTORS.
Неправильно выполненные работы на узлах и деталях системы
SRS и электропроводке могут привести к неожиданному
срабатыванию подушек безопасности или выходу системы из
строя; любой из таких случаев может стать причиной тяжелых
травм.
●Запрещается вносить изменения в конструкцию рулевого
колеса, преднатяжителей ремней безопасности и других
элементов системы SRS. Например, замена рулевого колеса,
изменения конструкции переднего бампера или кузова могут
неблагоприятно сказаться на функционировании системы SRS
и стать причиной травм.
●При любом повреждении автомобиля рекомендуется выполнить
проверку системы SRS, чтобы убедиться в ее
работоспособности.
●Запрещается вносить изменения в конструкцию передних
сидений, центральных стоек кузова или центральной консоли
автомобилей, оборудованных боковыми подушками
безопасности.
Это может отрицательно сказаться на работоспособности
системы SRS и стать причиной травм.
При обнаружении надрывов, порезов, трещин и иных
повреждений обивки сидений возле боковых подушек
безопасности, а также обивки стоек кузова и элементов каркаса
крыши необходимо проверить систему SRS в авторизованном
сервисном центре MITSUBISHI MOTORS.

Сиденья и ремни безопасности
2/59
2

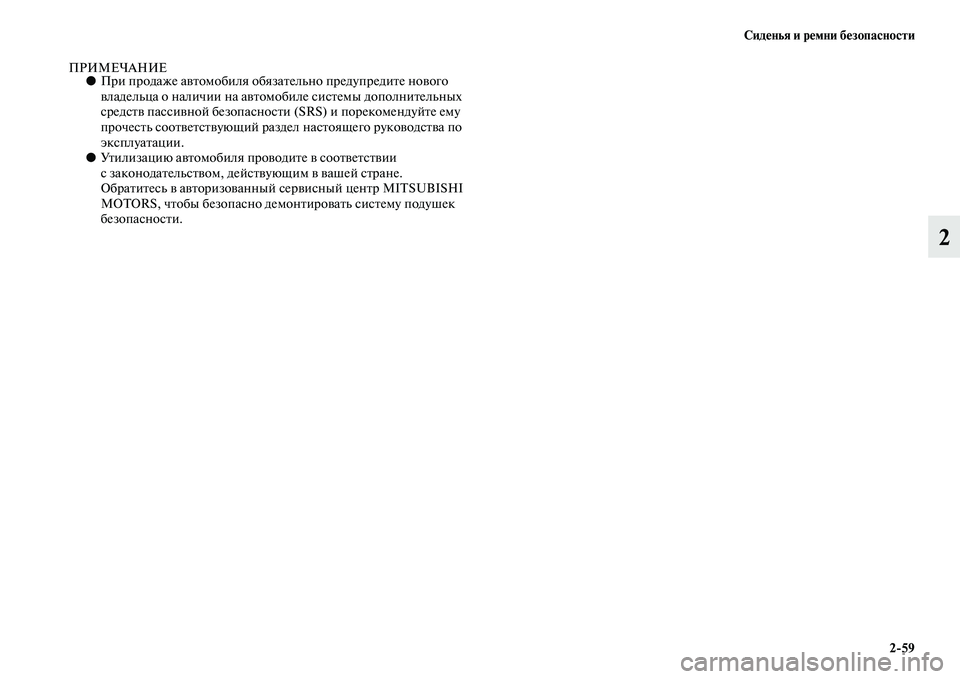

ПРИМЕЧАНИЕ●При продаже автомобиля обязательно предупредите нового
владельца о наличии на автомобиле системы дополнительных
средств пассивной безопасности (SRS) и порекомендуйте ему
прочесть соответствующий раздел настоящего руководства по
эксплуатации.
●Утилизацию автомобиля проводите в соответствии
с законодательством, действующим в вашей стране.
Обратитесь в авторизованный сервисный центр MITSUBISHI
MOTORS, чтобы безопасно демонтировать систему подушек
безопасности.
