MITSUBISHI ASX 2014 Руководство по эксплуатации и техобслуживанию (in Russian)

Сиденья и ремни безопасности
2/31
2

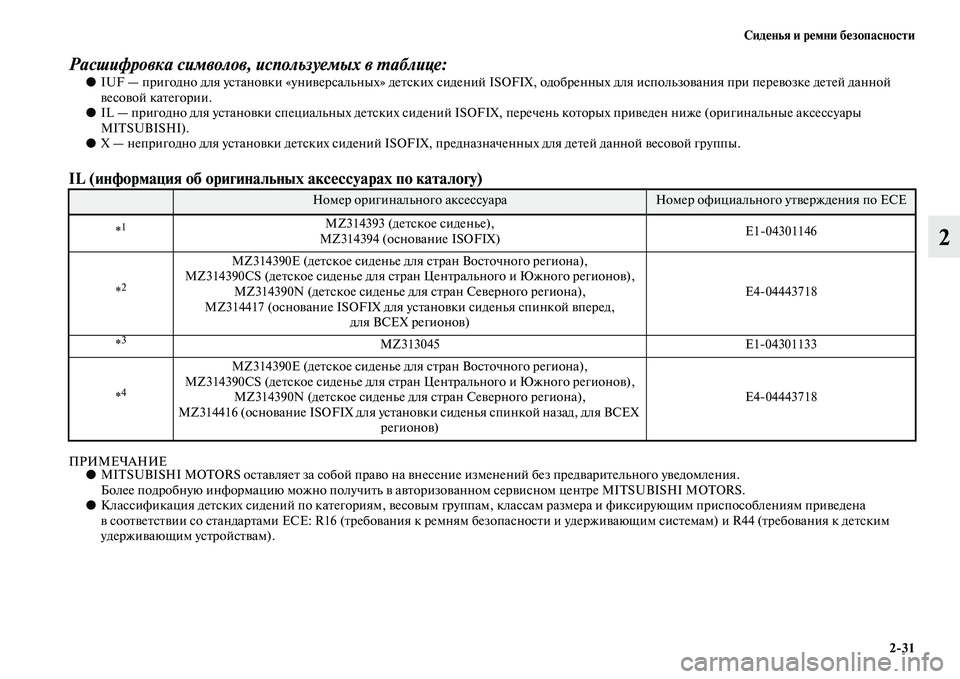

Расшифровка символов, используемых в таблице:●IUF — пригодно для установки «универсальных» детских сидений ISOFIX, одобренных для использования при перевозке детей данной
весовой категории.
●IL — пригодно для установки специальных детских сидений ISOFIX, перечень которых приведен ниже (оригинальные аксессуары
MITSUBISHI).
●Х — непригодно для установки детских сидений ISOFIX, предназначенных для детей данной весовой группы.
IL (информация об оригинальных аксессуарах по каталогу)
ПРИМЕЧАНИЕ●MITSUBISHI MOTORS оставляет за собой право на внесение изменений без предварительного уведомления.
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.
●Классификация детских сидений по категориям, весовым группам, классам размера и фиксирующим приспособлениям приведена
в соответствии со стандартами ECE: R16 (требования к ремням безопасности и удерживающим системам) и R44 (требования к детским
удерживающим устройствам).
Номер оригинального аксессуараНомер официального утверждения по ЕСЕ
*
1MZ314393 (детское сиденье),
MZ314394 (основание ISOFIX)E104301146
*
2
MZ314390E (детское сиденье для стран Восточного региона),
MZ314390CS (детское сиденье для стран Центрального и Южного регионов),
MZ314390 (детское сиденье для стран Северного региона),
MZ314417 (основание ISOFIX для установки сиденья спинкой вперед,
для ВСЕХ регионов) E404443718
*
3MZ313045 E104301133
*
4
MZ314390E (детское сиденье для стран Восточного региона),
MZ314390CS (детское сиденье для стран Центрального и Южного регионов),
MZ314390 (детское сиденье для стран Северного региона),
MZ314416 (основание ISOFIX для установки сиденья спинкой назад, для ВСЕХ
регионов) E404443718

2/32 Сиденья и ремни безопасности
2

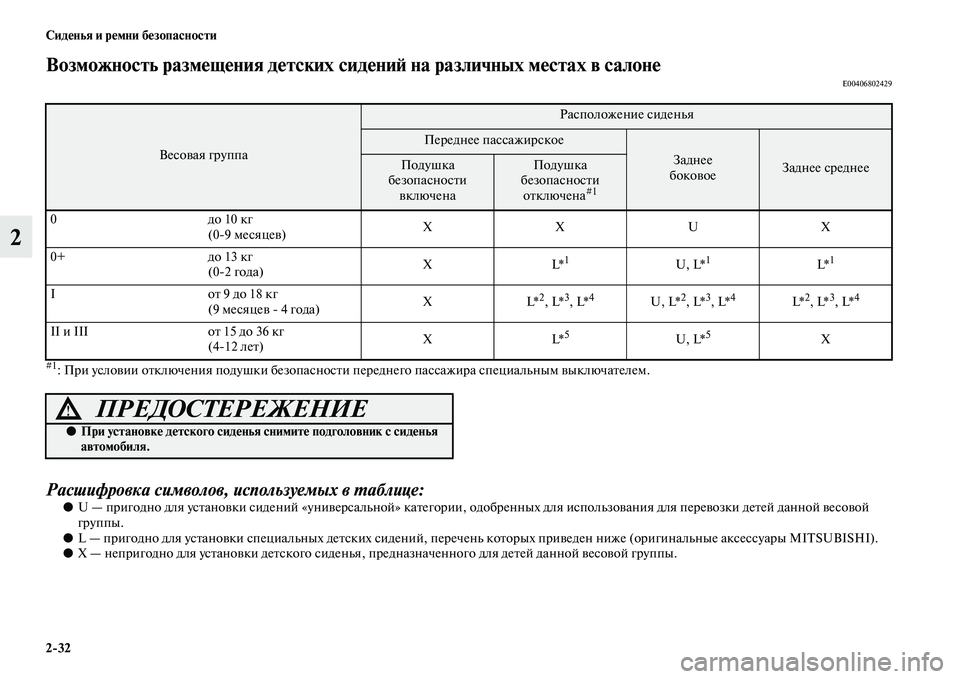

Возможность размещения детских сидений на различных местах в салонеE00406802429
#1: При условии отключения подушки безопасности переднего пассажира специальным выключателем.
Расшифровка символов, используемых в таблице:
●U — пригодно для установки сидений «универсальной» категории, одобренных для использования для перевозки детей данной весовой
группы.
●L — пригодно для установки специальных детских сидений, перечень которых приведен ниже (оригинальные аксессуары MITSUBISHI).
●Х — непригодно для установки детского сиденья, предназначенного для детей данной весовой группы.
Весовая группа
Расположение сиденья
Переднее пассажирское
Заднее
боковоеЗаднее среднееПодушка
безопасности
включенаПодушка
безопасности
отключена
#1
0до 10 кг
(09 месяцев)XXUX
0+ до 13 кг
(02 года)XL*
1U, L*1L*1
Iот 9 до 18 кг
(9 месяцев  4 года)XL*2, L*3, L*4U, L*2, L*3, L*4L*2, L*3, L*4
II и III от 15 до 36 кг
(412 лет)XL*5U, L*5X
ПРЕДОСТЕРЕЖЕНИЕ!
●При установке детского сиденья снимите подголовник с сиденья
автомобиля.

Сиденья и ремни безопасности
2/33
2

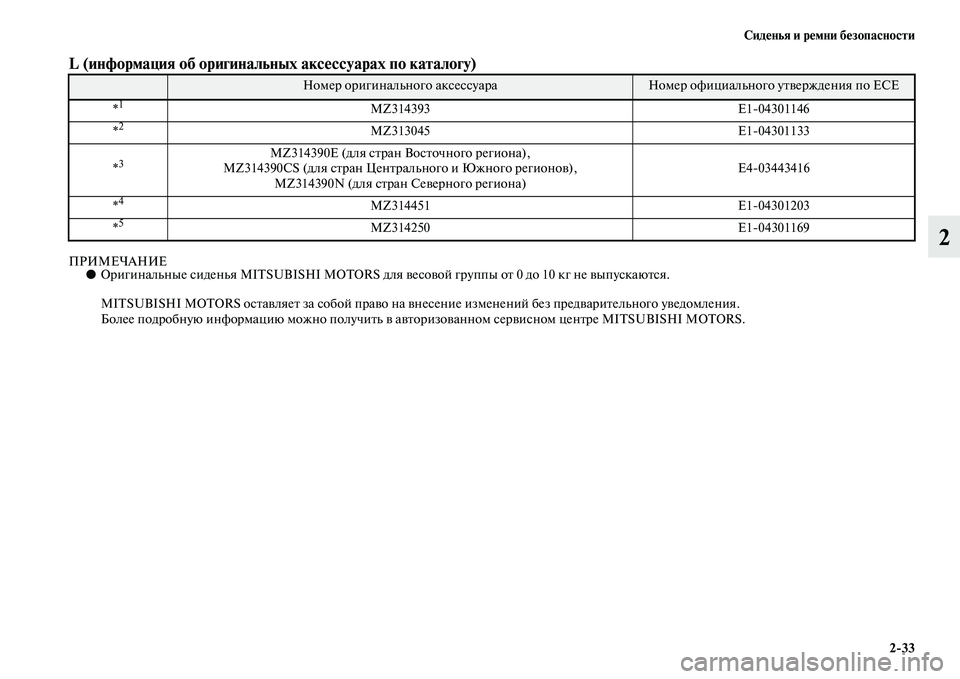

L (информация об оригинальных аксессуарах по каталогу)
ПРИМЕЧАНИЕ●Оригинальные сиденья MITSUBISHI MOTORS для весовой группы от 0 до 10 кг не выпускаются.
MITSUBISHI MOTORS оставляет за собой право на внесение изменений без предварительного уведомления.
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.
Номер оригинального аксессуараНомер официального утверждения по ЕСЕ
*
1MZ314393 E104301146
*
2MZ313045 E104301133
*
3MZ314390E (для стран Восточного региона),
MZ314390CS (для стран Центрального и Южного регионов),
MZ314390 (для стран Северного региона)E403443416
*
4MZ314451 E104301203
*
5MZ314250 E104301169

2/34 Сиденья и ремни безопасности
2

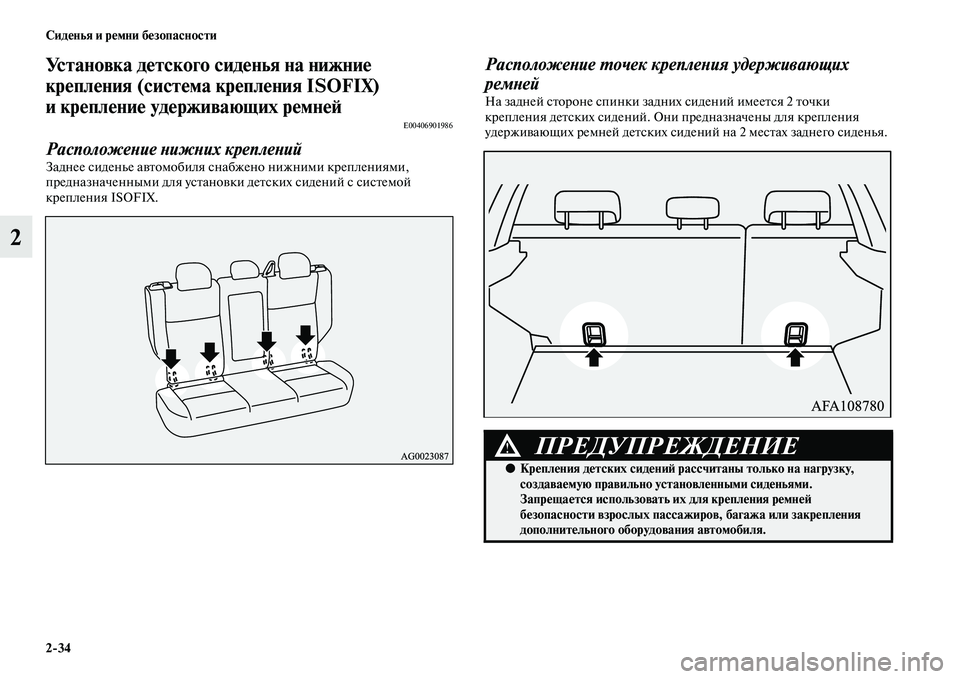

Установка детского сиденья на нижние
крепления (система крепления ISOFIX)
и крепление удерживающих ремней
E00406901986
Расположение нижних крепленийЗаднее сиденье автомобиля снабжено нижними креплениями,
предназначенными для установки детских сидений с системой
крепления ISOFIX.
Расположение точек крепления удерживающих
ремней
На задней стороне спинки задних сидений имеется 2 точки
крепления детских сидений. Они предназначены для крепления
удерживающих ремней детских сидений на 2 местах заднего сиденья.
ПРЕДУПРЕЖДЕНИЕ!
●Крепления детских сидений рассчитаны только на нагрузку,
создаваемую правильно установленными сиденьями.
Запрещается использовать их для крепления ремней
безопасности взрослых пассажиров, багажа или закрепления
дополнительного оборудования автомобиля.

Сиденья и ремни безопасности
2/35
2

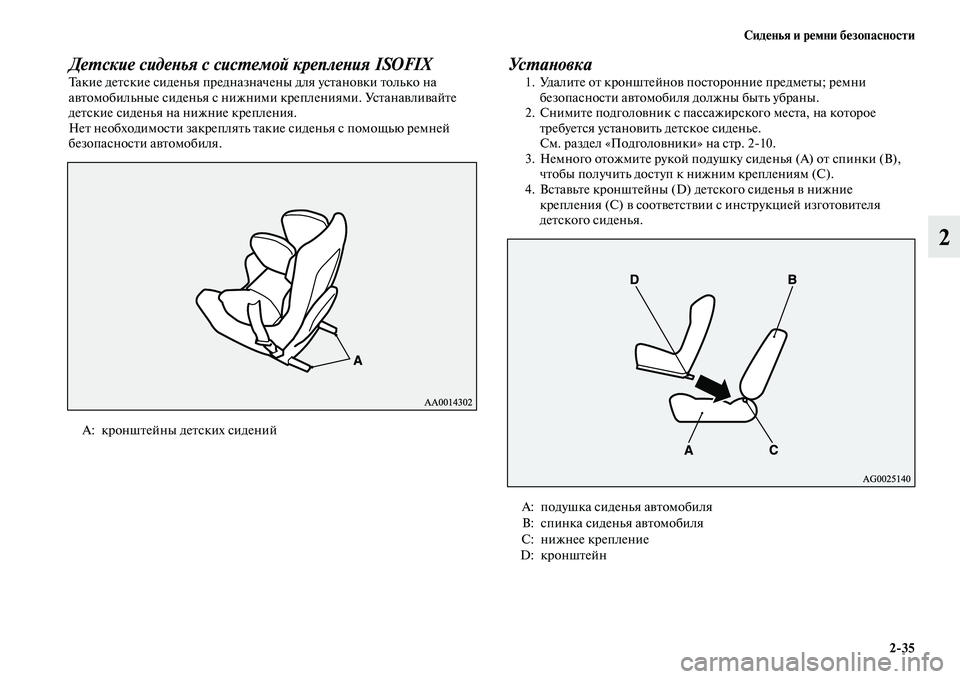

Детские сиденья с системой крепления ISOFIXТакие детские сиденья предназначены для установки только на
автомобильные сиденья с нижними креплениями. Устанавливайте
детские сиденья на нижние крепления.
Нет необходимости закреплять такие сиденья с помощью ремней
безопасности автомобиля.Ус та нов ка1. Удалите от кронштейнов посторонние предметы; ремни
безопасности автомобиля должны быть убраны.
2. Снимите подголовник с пассажирского места, на которое
требуется установить детское сиденье.
См. раздел «Подголовники» на стр. 210.
3. Немного отожмите рукой подушку сиденья (A) от спинки (B),
чтобы получить доступ к нижним креплениям (C).
4. Вставьте кронштейны (D) детского сиденья в нижние
крепления (С) в соответствии с инструкцией изготовителя
детского сиденья.
А: кронштейны детских сидений
А: подушка сиденья автомобиля
В: спинка сиденья автомобиля
C: нижнее крепление
D: кронштейн

2/36 Сиденья и ремни безопасности
2

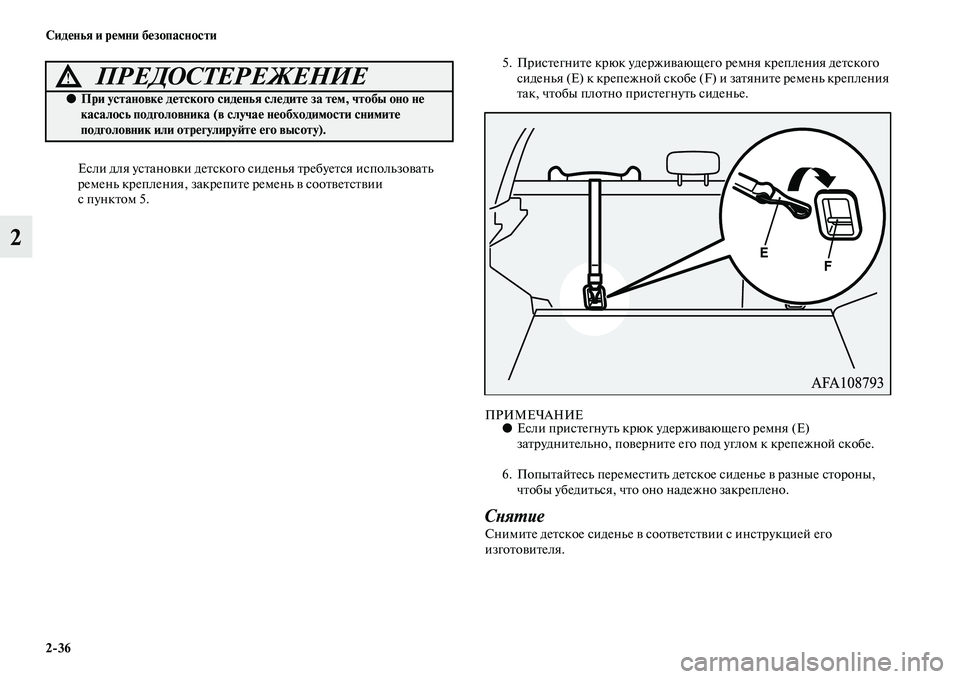

Если для установки детского сиденья требуется использовать
ремень крепления, закрепите ремень в соответствии
спунктом5.5. Пристегните крюк удерживающего ремня крепления детского
сиденья (E) к крепежной скобе (F) и затяните ремень крепления
так, чтобы плотно пристегнуть сиденье.
ПРИМЕЧАНИЕ●Если пристегнуть крюк удерживающего ремня (E)
затруднительно, поверните его под углом к крепежной скобе.
6. Попытайтесь переместить детское сиденье в разные стороны,
чтобы убедиться, что оно надежно закреплено.
Снятие
Снимите детское сиденье в соответствии с инструкцией его
изготовителя.
ПРЕДОСТЕРЕЖЕНИЕ!
●При установке детского сиденья следите за тем, чтобы оно не
касалось подголовника (в случае необходимости снимите
подголовник или отрегулируйте его высоту).

Сиденья и ремни безопасности
2/37
2

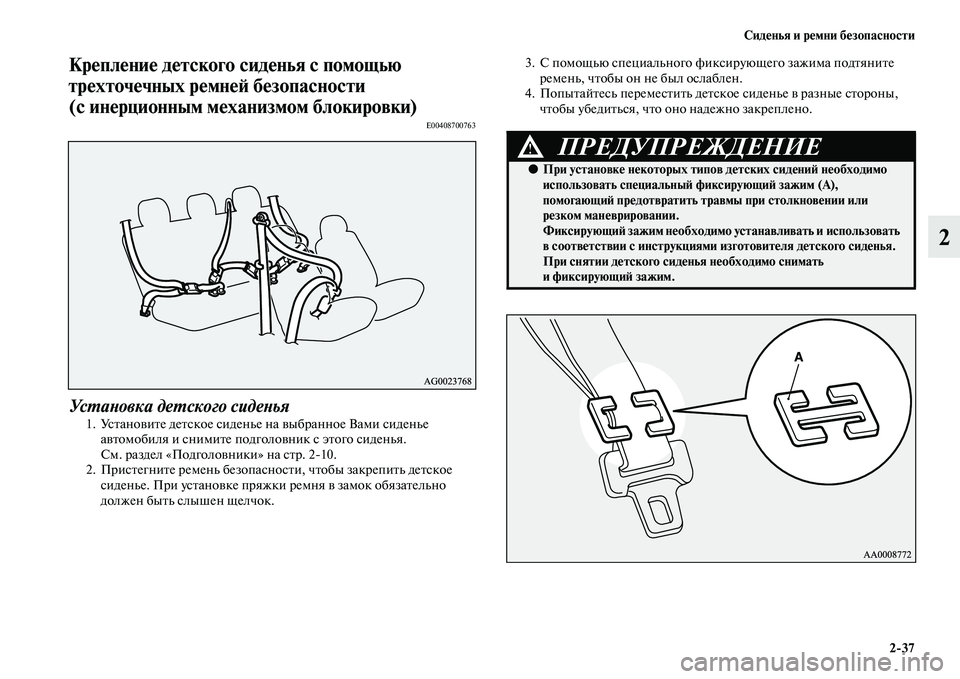

Крепление детского сиденья с помощью
трехточечных ремней безопасности
(с инерционным механизмом блокировки)
E00408700763
Установка детского сиденья1. Установите детское сиденье на выбранное Вами сиденье
автомобиля и снимите подголовник с этого сиденья.
См. раздел «Подголовники» на стр. 210.
2. Пристегните ремень безопасности, чтобы закрепить детское
сиденье. При установке пряжки ремня в замок обязательно
должен быть слышен щелчок.3. С помощью специального фиксирующего зажима подтяните
ремень, чтобы он не был ослаблен.
4. Попытайтесь переместить детское сиденье в разные стороны,
чтобы убедиться, что оно надежно закреплено.
ПРЕДУПРЕЖДЕНИЕ!
●При установке некоторых типов детских сидений необходимо
использовать специальный фиксирующий зажим (А),
помогающий предотвратить травмы при столкновении или
резком маневрировании.
Фиксирующий зажим необходимо устанавливать и использовать
в соответствии с инструкциями изготовителя детского сиденья.
При снятии детского сиденья необходимо снимать
и фиксирующий зажим.

2/38 Сиденья и ремни безопасности

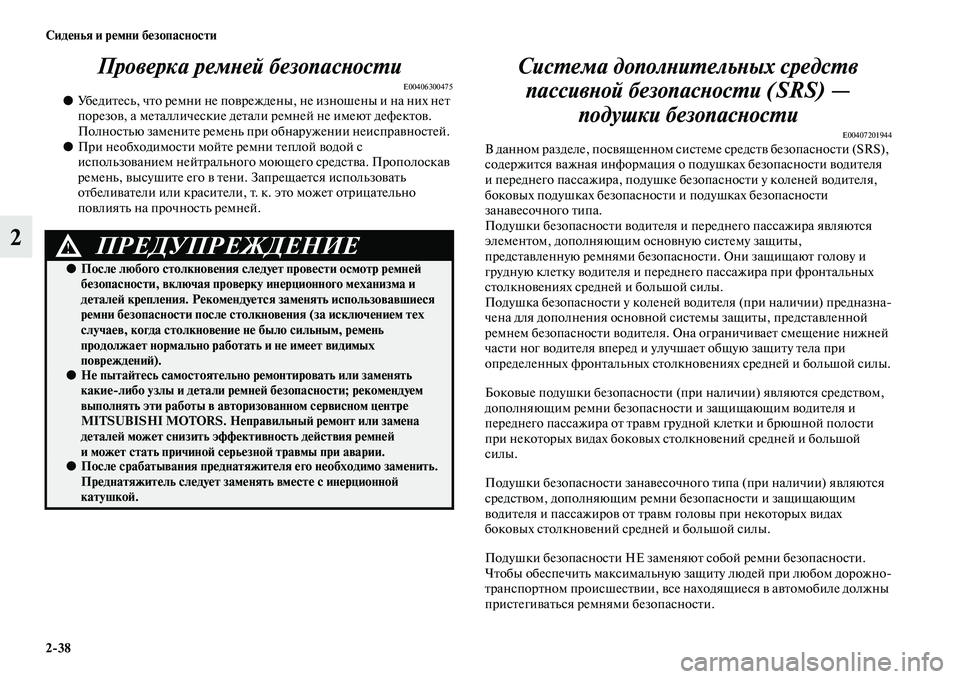

2Проверка ремней безопасности
E00406300475●Убедитесь, что ремни не повреждены, не изношены и на них нет
порезов, а металлические детали ремней не имеют дефектов.
Полностью замените ремень при обнаружении неисправностей.
●При необходимости мойте ремни теплой водой с
использованием нейтрального моющего средства. Прополоскав
ремень, высушите его в тени. Запрещается использовать
отбеливатели или красители, т. к. это может отрицательно
повлиять на прочность ремней.
Система дополнительных средств
пассивной безопасности (SRS) —
подушки безопасности
E00407201944В данном разделе, посвященном системе средств безопасности (SRS),
содержится важная информация о подушках безопасности водителя
и переднего пассажира, подушке безопасности у коленей водителя,
боковых подушках безопасности и подушках безопасности
занавесочного типа.
Подушки безопасности водителя и переднего пассажира являются
элементом, дополняющим основную систему защиты,
представленную ремнями безопасности. Они защищают голову и
грудную клетку водителя и переднего пассажира при фронтальных
столкновениях средней и большой силы.
Подушка безопасности у коленей водителя (при наличии) предназна
чена для дополнения основной системы защиты, представленной
ремнем безопасности водителя. Она ограничивает смещение нижней
части ног водителя вперед и улучшает общую защиту тела при
определенных фронтальных столкновениях средней и большой силы.
Боковые подушки безопасности (при наличии) являются средством,
дополняющим ремни безопасности и защищающим водителя и
переднего пассажира от травм грудной клетки и брюшной полости
при некоторых видах боковых столкновений средней и большой
силы.
Подушки безопасности занавесочного типа (при наличии) являются
средством, дополняющим ремни безопасности и защищающим
водителя и пассажиров от травм головы при некоторых видах
боковых столкновений средней и большой силы.
Подушки безопасности НЕ заменяют собой ремни безопасности.
Чтобы обеспечить максимальную защиту людей при любом дорожно
транспортном происшествии, все находящиеся в автомобиле должны
пристегиваться ремнями безопасности.
ПРЕДУПРЕЖДЕНИЕ!
●После любого столкновения следует провести осмотр ремней
безопасности, включая проверку инерционного механизма и
деталей крепления. Рекомендуется заменять использовавшиеся
ремни безопасности после столкновения (за исключением тех
случаев, когда столкновение не было сильным, ремень
продолжает нормально работать и не имеет видимых
повреждений).
●Не пытайтесь самостоятельно ремонтировать или заменять
какие/либо узлы и детали ремней безопасности; рекомендуем
выполнять эти работы в авторизованном сервисном центре
MITSUBISHI MOTORS. Неправильный ремонт или замена
деталей может снизить эффективность действия ремней
и может стать причиной серьезной травмы при аварии.
●После срабатывания преднатяжителя его необходимо заменить.
Преднатяжитель следует заменять вместе с инерционной
катушкой.

Сиденья и ремни безопасности
2/39
2

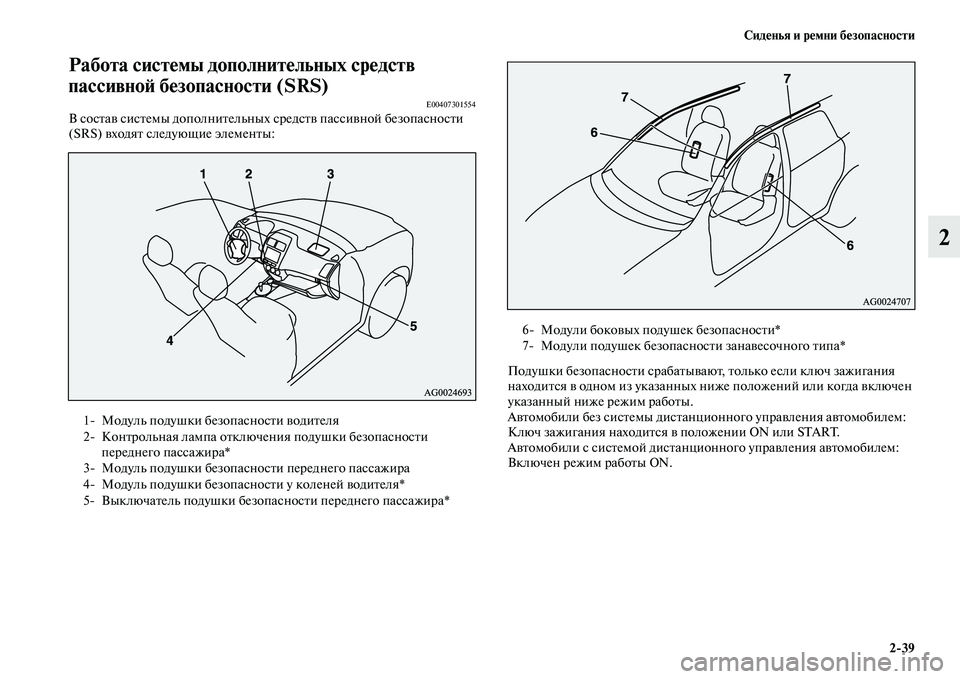

Работа системы дополнительных средств
пассивной безопасности (SRS)
E00407301554В состав системы дополнительных средств пассивной безопасности
(SRS) входят следующие элементы:
Подушки безопасности срабатывают, только если ключ зажигания
находится в одном из указанных ниже положений или когда включен
указанный ниже режим работы.
Автомобили без системы дистанционного управления автомобилем:
Ключ зажигания находится в положении ON или START.
Автомобили с системой дистанционного управления автомобилем:
Включен режим работы ON. 1 Модуль подушки безопасности водителя
2 Контрольная лампа отключения подушки безопасности
переднего пассажира*
3 Модуль подушки безопасности переднего пассажира
4 Модуль подушки безопасности у коленей водителя*
5 Выключатель подушки безопасности переднего пассажира*
6 Модули боковых подушек безопасности*
7 Модули подушек безопасности занавесочного типа*

2/40 Сиденья и ремни безопасности
2

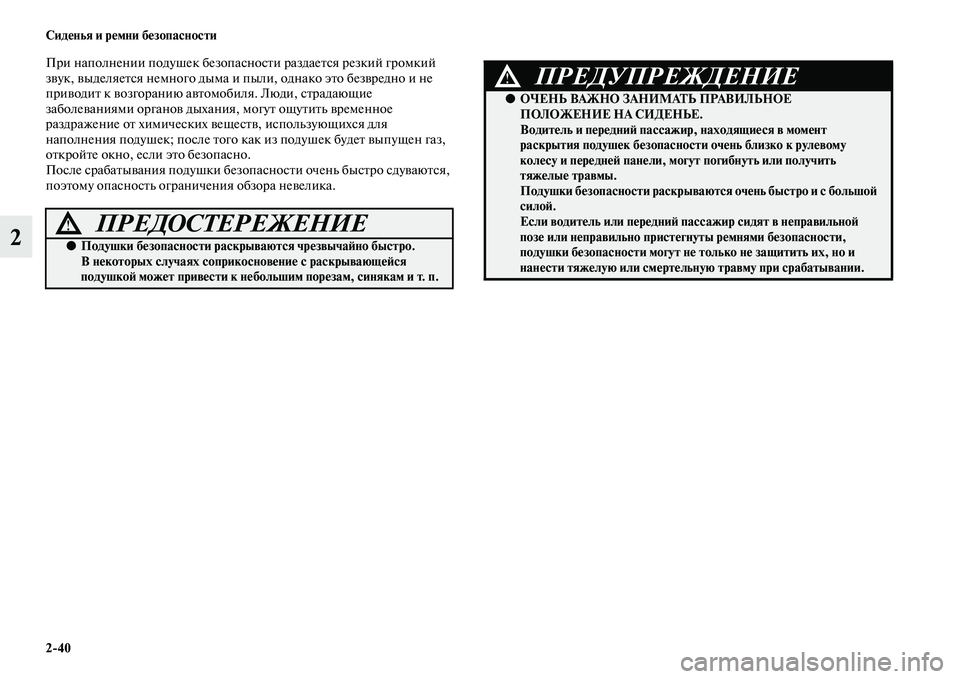

При наполнении подушек безопасности раздается резкий громкий
звук, выделяется немного дыма и пыли, однако это безвредно и не
приводит к возгоранию автомобиля. Люди, страдающие
заболеваниями органов дыхания, могут ощутить временное
раздражение от химических веществ, использующихся для
наполнения подушек; после того как из подушек будет выпущен газ,
откройте окно, если это безопасно.
После срабатывания подушки безопасности очень быстро сдуваются,
поэтому опасность ограничения обзора невелика.
ПРЕДОСТЕРЕЖЕНИЕ!
●Подушки безопасности раскрываются чрезвычайно быстро.
В некоторых случаях соприкосновение с раскрывающейся
подушкой может привести к небольшим порезам, синякам и т. п.
ПРЕДУПРЕЖДЕНИЕ!
●ОЧЕНЬ ВАЖНО ЗАНИМАТЬ ПРАВИЛЬНОЕ
ПОЛОЖЕНИЕ НА СИДЕНЬЕ.
Водитель и передний пассажир, находящиеся в момент
раскрытия подушек безопасности очень близко к рулевому
колесу и передней панели, могут погибнуть или получить
тяжелые травмы.
Подушки безопасности раскрываются очень быстро и с большой
силой.
Если водитель или передний пассажир сидят в неправильной
позе или неправильно пристегнуты ремнями безопасности,
подушки безопасности могут не только не защитить их, но и
нанести тяжелую или смертельную травму при срабатывании.
