MITSUBISHI ECLIPSE CROSS 2020 Руководство по эксплуатации и техобслуживанию (in Russian)

Замена ламп

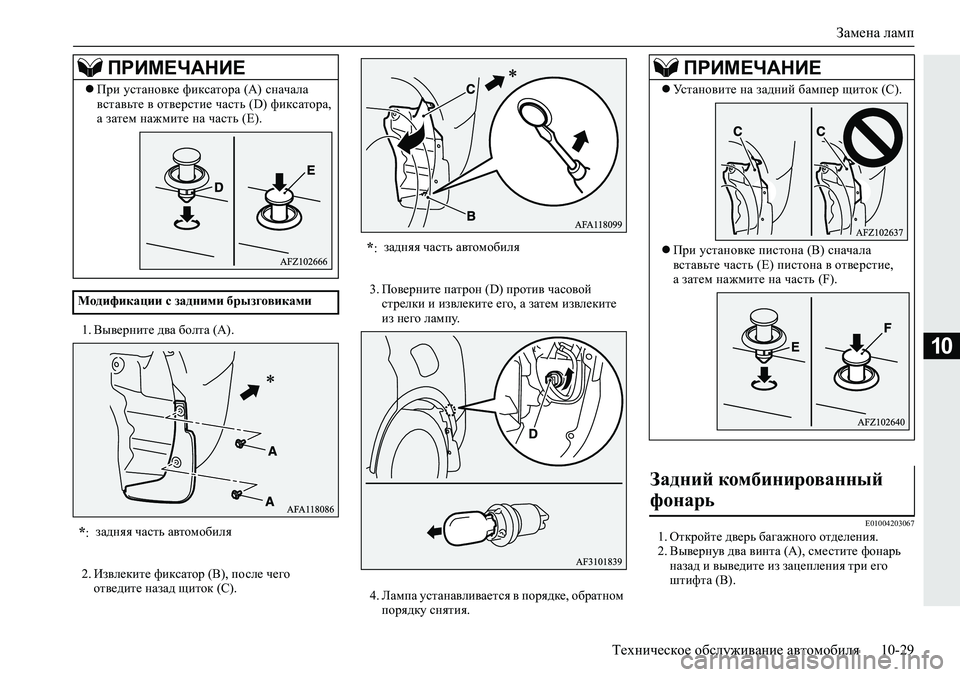

Техническое обслуживание автомобиля 10-29
10
1. Выверните два болта (А).
2. Извлеките фиксатор (B), после чего
отведите назад щиток (C).3. Поверните патрон (D) против часовой
стрелки и извлеките его, а затем извлеките
из него лампу.
4. Лампа устанавливается в порядке, обратном
порядку снятия.
E010042030671. Откройте дверь багажного отделения.
2. Вывернув два винта (A), сместите фонарь
назад и выведите из зацепления три его
штифта (B). При установке фиксатора (A) сначала
вставьте в отверстие часть (D) фиксатора,
а затем нажмите на часть (E).
Модификации с задними брызговиками*:задняя часть автомобиля
ПРИМЕЧАНИЕ
*:задняя часть автомобиля
ПРИМЕЧАНИЕ
Установите на задний бампер щиток (C).
При установке пистона (B) сначала
вставьте часть (E) пистона в отверстие,
а затем нажмите на часть (F).
Задний комбинированный
фонарь

Замена ламп

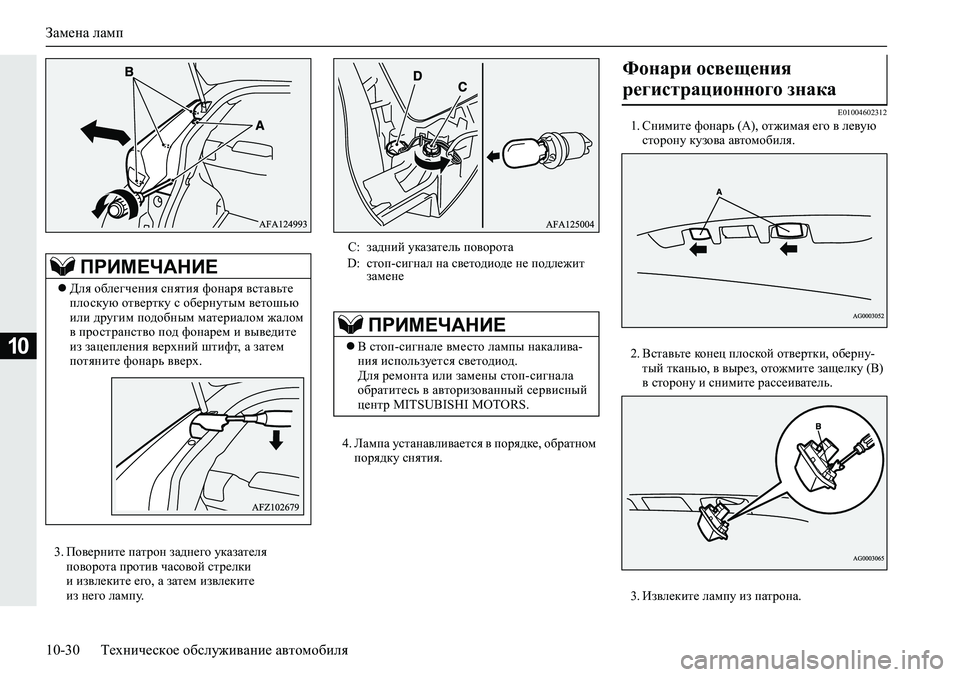

10-30 Техническое обслуживание автомобиля
10
3. Поверните патрон заднего указателя
поворота против часовой стрелки
и извлеките его, а затем извлеките
из него лампу.4. Лампа устанавливается в порядке, обратном
порядку снятия.
E010046023121. Снимите фонарь (А), отжимая его в левую
сторону кузова автомобиля.
2. Вставьте конец плоской отвертки, оберну-
тый тканью, в вырез, отожмите защелку (В)
в сторону и снимите рассеиватель.
3. Извлеките лампу из патрона.
ПРИМЕЧАНИЕ
Для облегчения снятия фонаря вставьте
плоскую отвертку с обернутым ветошью
или другим подобным материалом жалом
в пространство под фонарем и выведите
из зацепления верхний штифт, а затем
потяните фонарь вверх.
C: задний указатель поворота
D: стоп-сигнал на светодиоде не подлежит
замене
ПРИМЕЧАНИЕ
В стоп-сигнале вместо лампы накалива-
ния используется светодиод.
Для ремонта или замены стоп-сигнала
обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS.
Фонари освещения
регистрационного знака

Замена ламп

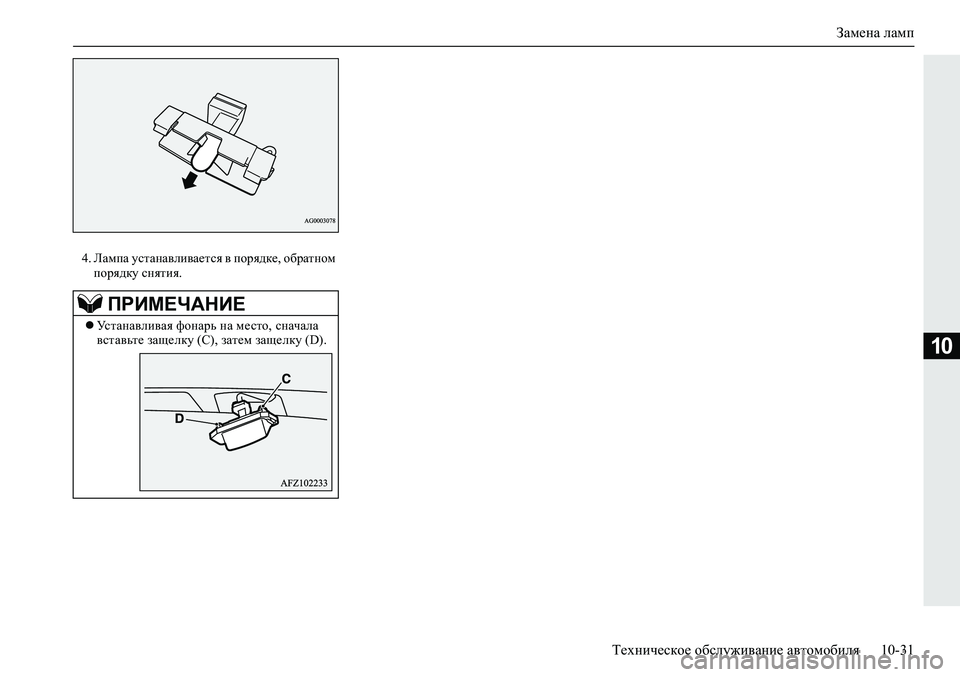

Техническое обслуживание автомобиля 10-31
10
4. Лампа устанавливается в порядке, обратном
порядку снятия.
ПРИМЕЧАНИЕ
Устанавливая фонарь на место, сначала
вставьте защелку (С), затем защелку (D).

11

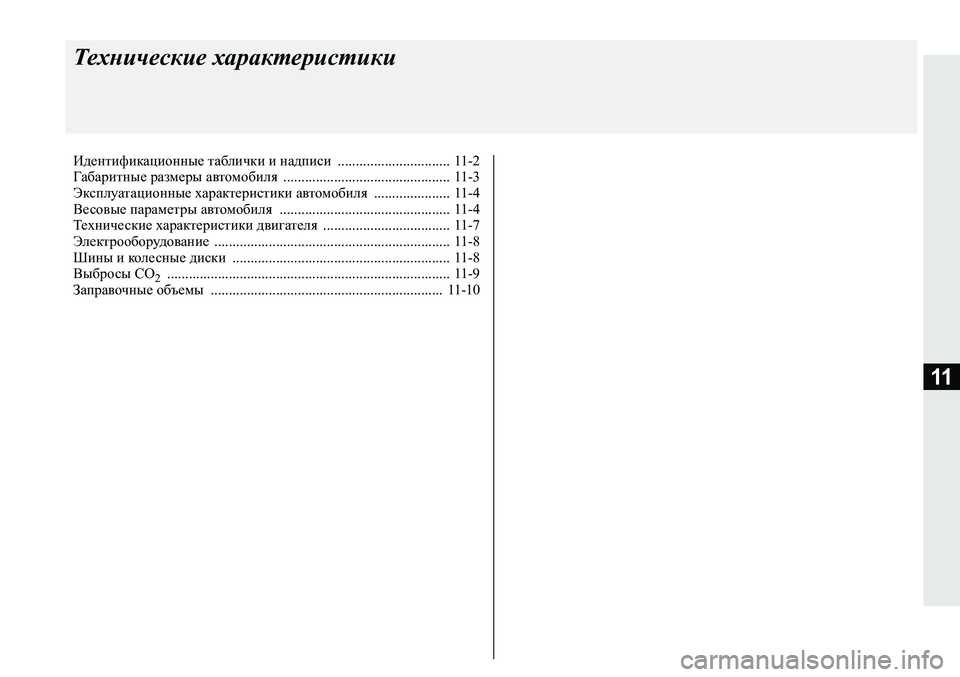

Технические характеристики
Идентификационные таблички и надписи ............................... 11-2
Габаритные размеры автомобиля .............................................. 11-3
Эксплуатационные характеристики автомобиля ..................... 11-4
Весовые параметры автомобиля ............................................... 11-4
Технические характеристики двигателя ................................... 11-7
Электрооборудование ................................................................. 11-8
Шины и колесные диски ............................................................ 11-8
Выбросы CO
2 <0011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100
11001100110011001100110011001100110011001100110011[............... 11-9
Заправочные объемы ................................................................ 11-10

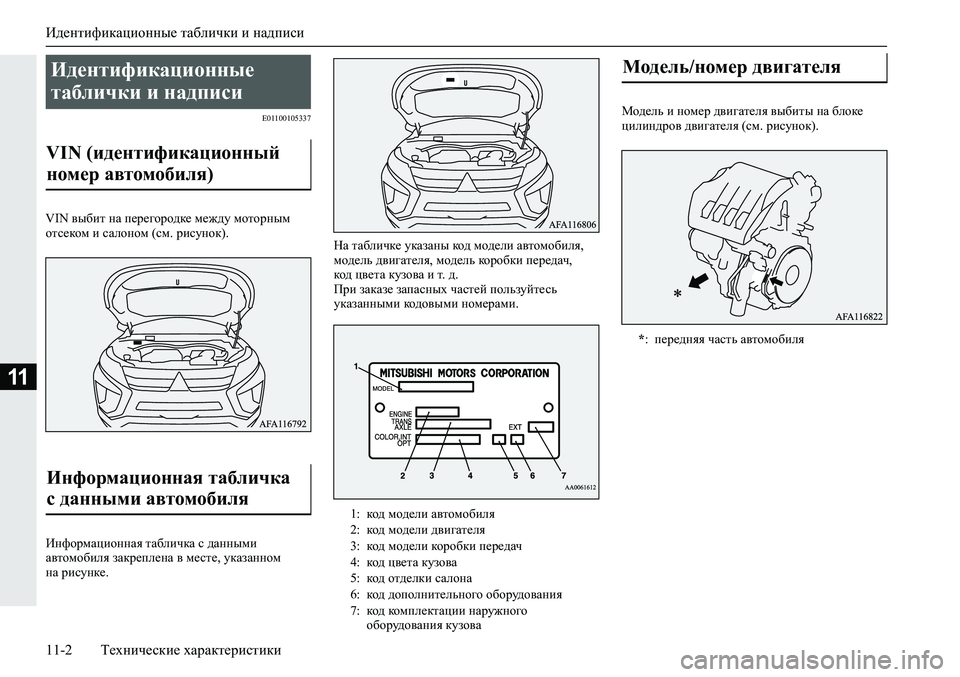

Идентификационные таблички и надписи
11-2 Технические характеристики
11
E01100105337
VIN выбит на перегородке между моторным
отсеком и салоном (см. рисунок).
Информационная табличка с данными
автомобиля закреплена в месте, указанном
на рисунке.На табличке указаны код модели автомобиля,
модель двигателя, модель коробки передач,
код цвета кузова и т. д.
При заказе запасных частей пользуйтесь
указанными кодовыми номерами.Модель и номер двигателя выбиты на блоке
цилиндров двигателя (см. рисунок).
Идентификационные
таблички и надписи
VIN (идентификационный
номер автомобиля)
Информационная табличка
с данными автомобиля
1: код модели автомобиля
2: код модели двигателя
3: код модели коробки передач
4: код цвета кузова
5: код отделки салона
6: код дополнительного оборудования
7: код комплектации наружного
оборудования кузова
Модель/номер двигателя
*: передняя часть автомобиля

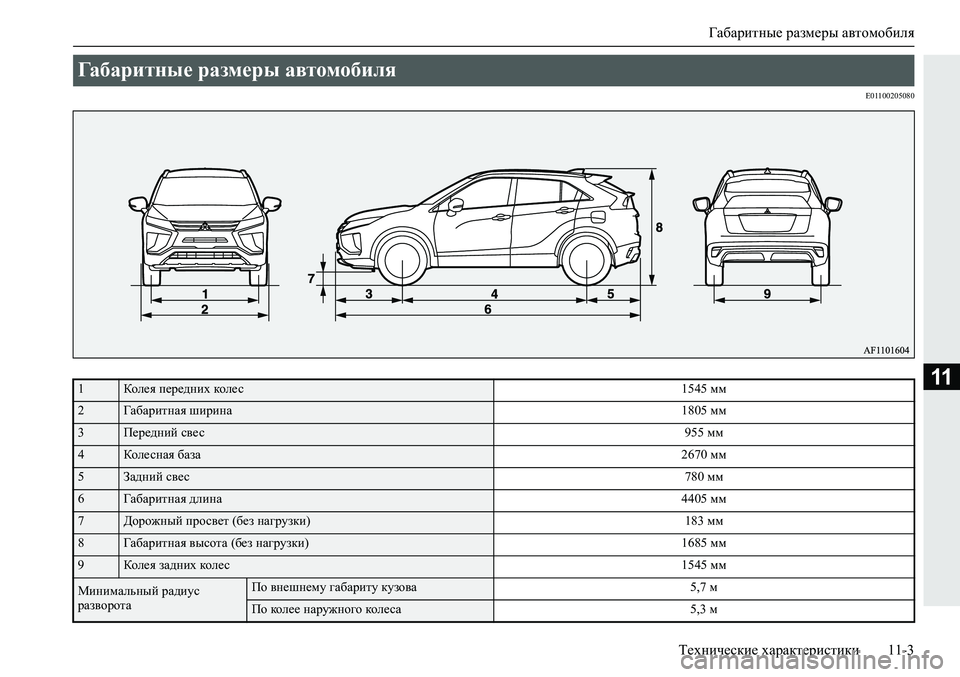

Габаритные размеры автомобиля
Технические характеристики 11-3
11
E01100205080
Габаритные размеры автомобиля
1Колея передних колес1545 мм
2Габаритная ширина1805 мм
3Передний свес955 мм
4Колесная база2670 мм
5Задний свес780 мм
6Габаритная длина4405 мм
7Дорожный просвет (без нагрузки) 183 мм
8Габаритная высота (без нагрузки) 1685 мм
9Колея задних колес1545 мм
Минимальный радиус
разворотаПо внешнему габариту кузова 5,7 м
По колее наружного колеса 5,3 м

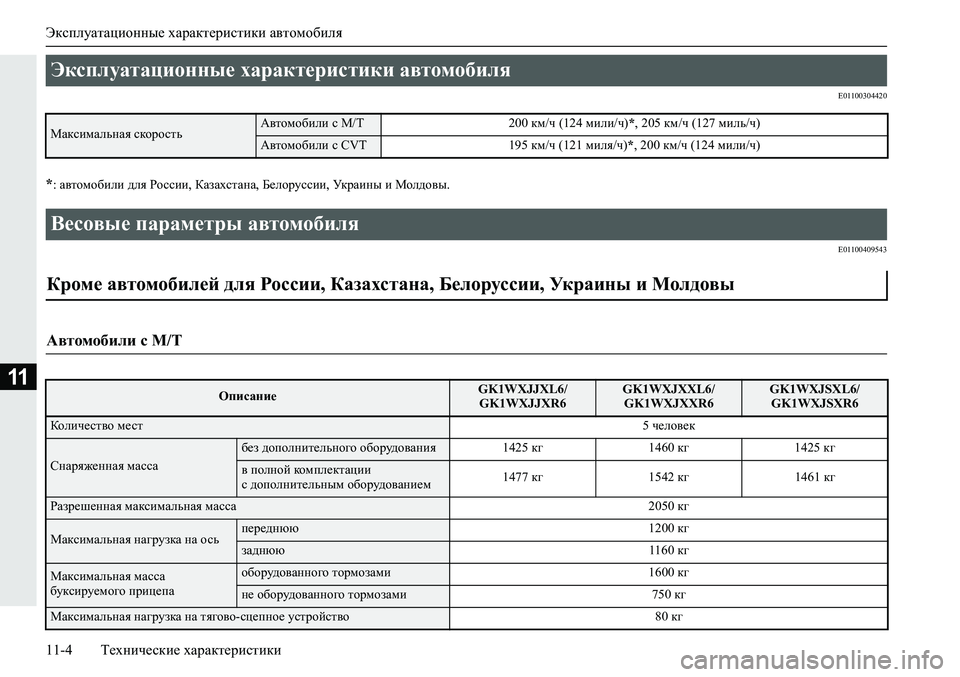

Эксплуатационные характеристики автомобиля
11-4 Технические характеристики
11
E01100304420
*: автомобили для России, Казахстана, Белоруссии, Украины и Молдовы.
E01100409543
Эксплуатационные характеристики автомобиля
Максимальная скоростьАвтомобили с M/T 200 км/ч (124 мили/ч)*, 205 км/ч (127 миль/ч)
Автомобили с CVT 195 км/ч (121 миля/ч)*, 200 км/ч (124 мили/ч)
Весовые параметры автомобиля
Кроме автомобилей для России, Казахстана, Белоруссии, Украины и Молдовы
Автомобили с M/T
ОписаниеGK1WXJJXL6/
GK1WXJJXR6GK1WXJXXL6/
GK1WXJXXR6GK1WXJSXL6/
GK1WXJSXR6
Количество мест5 человек
Снаряженная масса
без дополнительного оборудования 1425 кг 1460 кг 1425 кг
в полной комплектации
с дополнительным оборудованием1477 кг 1542 кг 1461 кг
Разрешенная максимальная масса 2050 кг
Максимальная нагрузка на осьпереднюю 1200 кг
заднюю 1160 кг
Максимальная масса
буксируемого прицепаоборудованного тормозами 1600 кг
не оборудованного тормозами 750 кг
Максимальная нагрузка на тягово-сцепное устройство 80 кг

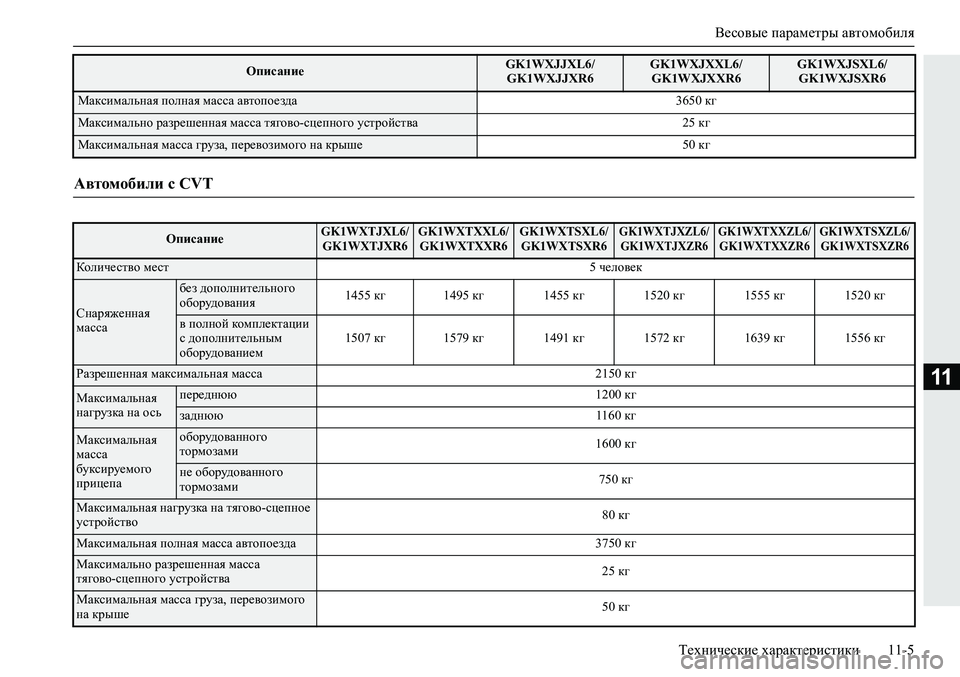

Весовые параметры автомобиля
Технические характеристики 11-5
11
Максимальная полная масса автопоезда 3650 кг
Максимально разрешенная масса тягово-сцепного устройства 25 кг
Максимальная масса груза, перевозимого на крыше 50 кг
Автомобили с CVT
ОписаниеGK1WXTJXL6/
GK1WXTJXR6GK1WXTXXL6/
GK1WXTXXR6GK1WXTSXL6/
GK1WXTSXR6GK1WXTJXZL6/
GK1WXTJXZR6GK1WXTXXZL6/
GK1WXTXXZR6GK1WXTSXZL6/
GK1WXTSXZR6
Количество мест5 человек
Снаряженная
масса
без дополнительного
оборудования1455 кг 1495 кг 1455 кг 1520 кг 1555 кг 1520 кг
в полной комплектации
с дополнительным
оборудованием1507 кг 1579 кг 1491 кг 1572 кг 1639 кг 1556 кг
Разрешенная максимальная масса 2150 кг
Максимальная
нагрузка на осьпереднюю 1200 кг
заднюю 1160 кг
Максимальная
масса
буксируемого
прицепаоборудованного
тормозами1600 кг
не оборудованного
тормозами750 кг
Максимальная нагрузка на тягово-сцепное
устройство80 кг
Максимальная полная масса автопоезда 3750 кг
Максимально разрешенная масса
тягово-сцепного устройства25 кг
Максимальная масса груза, перевозимого
на крыше50 кг
ОписаниеGK1WXJJXL6/
GK1WXJJXR6GK1WXJXXL6/
GK1WXJXXR6GK1WXJSXL6/
GK1WXJSXR6

Весовые параметры автомобиля

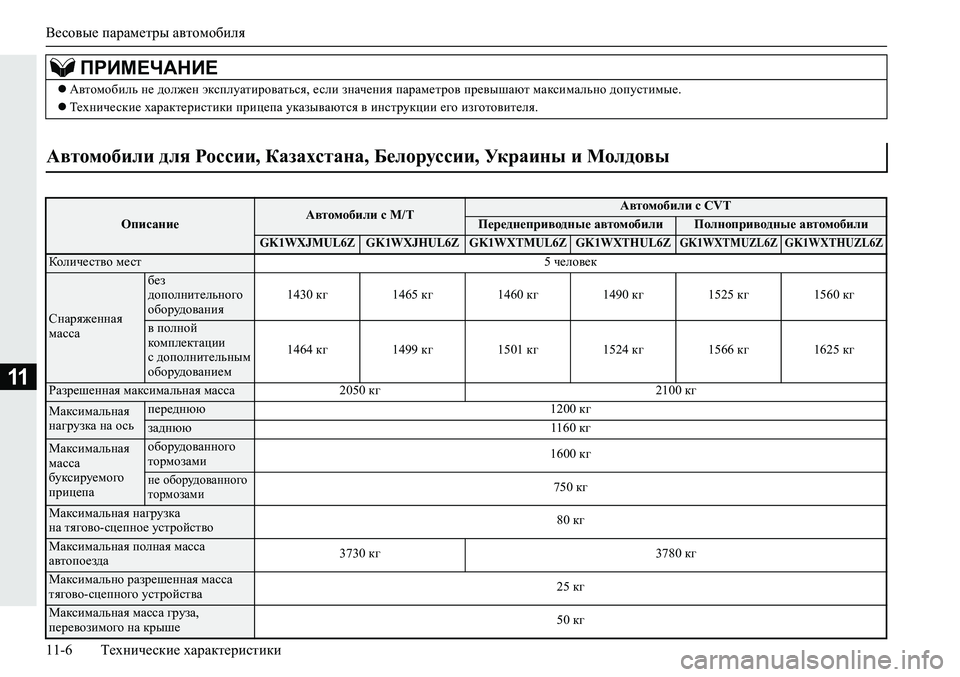

11-6 Технические характеристики
11
ПРИМЕЧАНИЕ
Автомобиль не должен эксплуатироваться, если значения параметров превышают максимально допустимые.
Технические характеристики прицепа указываются в инструкции его изготовителя.
Автомобили для России, Казахстана, Белоруссии, Украины и Молдовы
ОписаниеАвтомобили с M/TАвтомобили с CVT
Переднеприводные автомобилиПолноприводные автомобили
GK1WXJMUL6ZGK1WXJHUL6ZGK1WXTMUL6ZGK1WXTHUL6ZGK1WXTMUZL6ZGK1WXTHUZL6Z
Количество мест 5 человек
Снаряженная
масса
без
дополнительного
оборудования1430 кг 1465 кг 1460 кг 1490 кг 1525 кг 1560 кг
в полной
комплектации
с дополнительным
оборудованием1464 кг 1499 кг 1501 кг 1524 кг 1566 кг 1625 кг
Разрешенная максимальная масса 2050 кг 2100 кг
Максимальная
нагрузка на осьпереднюю 1200 кг
заднюю 1160 кг
Максимальная
масса
буксируемого
прицепаоборудованного
тормозами1600 кг
не оборудованного
тормозами750 кг
Максимальная нагрузка
на тягово-сцепное устройство80 кг
Максимальная полная масса
автопоезда3730 кг 3780 кг
Максимально разрешенная масса
тягово-сцепного устройства25 кг
Максимальная масса груза,
перевозимого на крыше50 кг
