Шины
Техническое обслуживание автомобиля 10-21
10
E01001802007
Уб е д и т е с ь, что на шинах отсутствуют порезы , трещины и другие
повреждения . Если имеются гл уб оки е порезы и трещины , заме -
ните шины . Также проверьте , не застряли ли в шинах мелкие
металлические предметы и щебень.
Движение на изношенных шинах очень опасно , так как при этом
резко возрастает опасность заноса или аквапланирования . Допу -
скается эксплуатация шин, высота рисунка про
тектора которых
составляет не менее 1,6 мм.
Если на шине имеется индикатор износа , по мере износа шины
он проявляется на поверхности протектора , указывая на то , что
шина больше не должна эксплуатироваться . Если на поверхности протектора
проявляется индикатор износа , шину следует заме -
нить новой.
Если вследствие износа необходимо заменить одну из шин пол -
ноприводного ав
томобиля , замените сразу все шины .
Состояние колес
1-Расположение индикатора износа протектора
2- Индикатор износа протектора
ПРЕДОСТЕРЕЖЕНИЕ
 Следует устанавливать шины одного размера , одного типа и одного
производителя , с одинаковой степенью износа . Запрещается уста -
навливать шины разного размера, разного типа, разных производи -
телей или с разной степенью износа . В этом случае повышается
температура масла в дифференциале , что может привести к неи-
справности трансмиссии . Кроме того , в трансмиссии возникают
повышенные нагрузки, к
оторые могут привести к утечке масла,
заклиниванию деталей и к другим серьезным неисправностям .

Шины
10-22Техническое обслуживание автомобиля
10
E01007201631

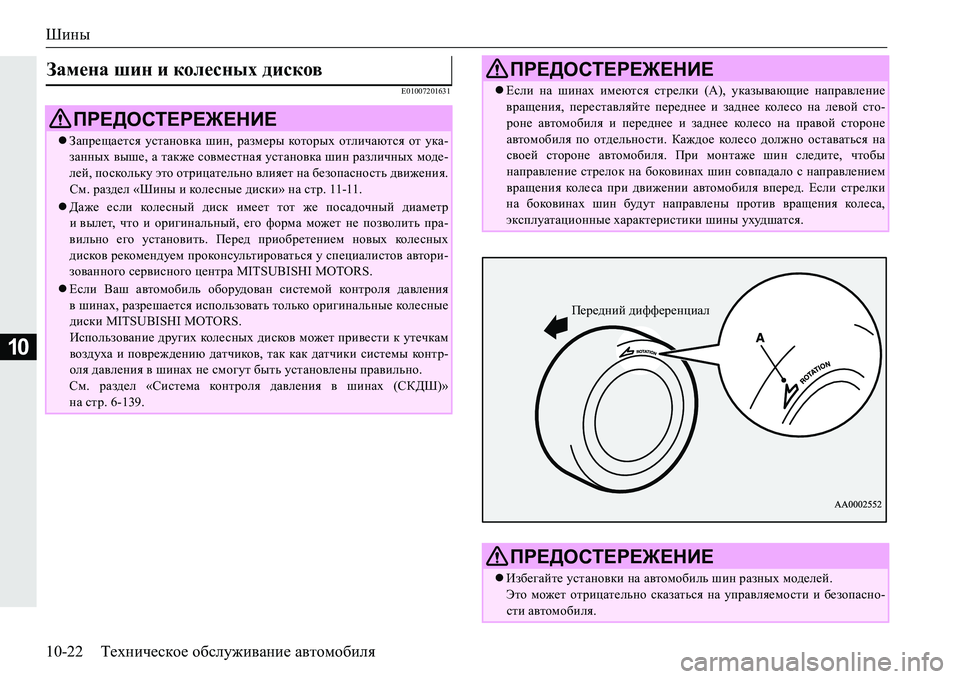

Замена шин и колесных дисков
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается установка шин , размеры которых отличаются от ука -
занных выше, а также совместная установка шин различных моде -
лей , поскольку это отрицательно влияет на безопасность движения .
См . раздел «Шины и колесные диски » на стр . 11-11.
Даже если колесный диск имеет тот же посадочный диаметр
ивылет , что и оригинальный , его форма может не позволить пра -
вильно его установить . Перед приобретением новых колесных
дисков рекомендуем проконсультироваться у специалистов автори -
зованного сервисного центра MITSUBISHI MOTORS.
Если Ваш автомобиль оборудован системой ко нт р ол я давления
вшинах , разрешается использовать только оригинальные колесные
диски MITSUBISHI MOTORS.
Использование других колесных дисков может привести к утечкам
воздуха и повреждению датчиков , так как датчики системы ко нт р -
оля давления в шинах не смогут быть установлены правильно .
См . раздел «Система конт роля давления в шинах (СКДШ )»
на стр .6-139.
ПРЕДОСТЕРЕЖЕНИЕ
Если на шинах имеются стрелки (А), указывающие направление
вращения , переставляйте переднее и заднее коле со на левой сто -
роне автомобиля и переднее и заднее кол е со на правой стороне
автомобиля по отдельности . Каждое кол е с о должно оставаться на
своей стороне автомобиля . При монтаже шин следите, чтобы
направление стрелок на боковинах шин совпадало с направлением
вращения кол е с а при дв
ижении автомобиля вперед . Если стрелки
на боковинах шин будут направлены против вращения кол е с а ,
эксплуатационные характеристики шины ухудшатся .
ПРЕДОСТЕРЕЖЕНИЕ
Избегайте установки на автомобиль шин разных моделей .
Это может отрицательно сказаться на управляемости и безопасно -
сти автомобиля .
Передний дифференциал

Шины
Техническое обслуживание автомобиля 10-23
10
E01002002107

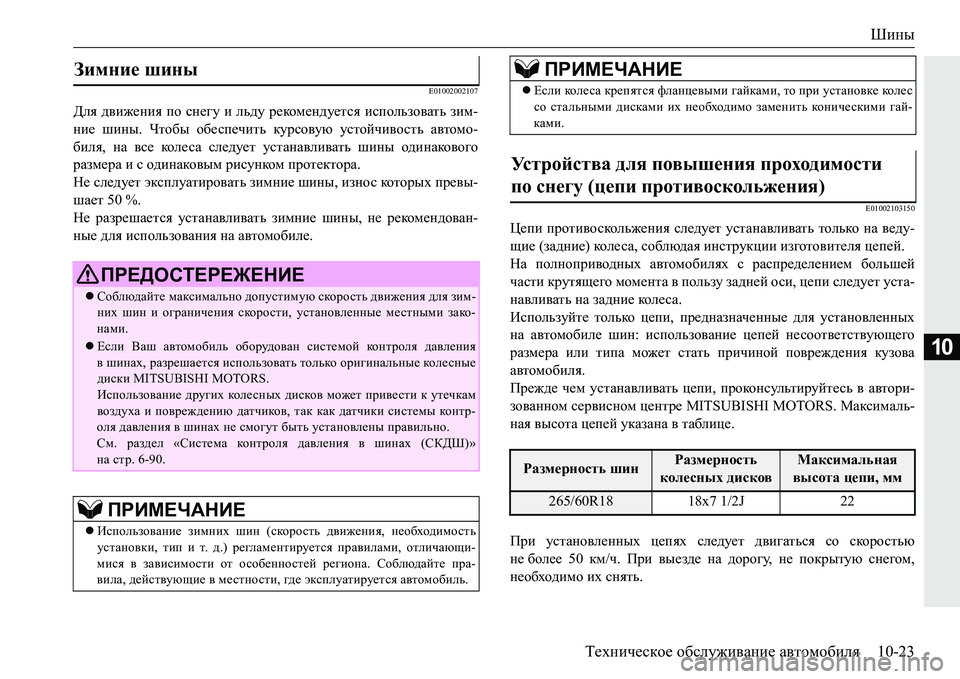

Для движения по снегу и льду рекомендуется использовать зим -
ние шины . Чтобы обеспечить курсовую устойчивость автомо -
биля , на все кол е с а следует устанавливать шины одинакового
размера и с одинаковым рисунком протектора .
Не следует эксплуатировать зимние шины , износ кото ры х превы -
шает 50 %.
Не разрешается устанавливать зимние шины , не рекомендован -
ные для использования на автомобиле .
E01002103150
Цепи противоскольжения следует устанавливать только на веду -
щие (задние ) кол е с а , соблюдая инструкции изготовителя цепей .
На полноприводных автомобилях с распределением большей
части крутящего момента в пользу задней оси , цепи следует уста -
навливать на задние кол е с а .
Используйте только цепи , предназначенные для установленных
на автомобиле шин : использование цепей несоответствующего
размера или типа может стать причиной повреждения ку
зова
автомобиля .
Прежде чем устанавливать цепи , проконсультируйтесь в автори -
зованном сервисном центре MITSUBISHI MOTORS. Максималь-
ная высота цепей указана в таблице .
При установленных цепях следует двигаться со скоростью
не более 50 км/ч . При выезде на дорогу , не покрытую снегом ,
необходимо их снять .
Зимние шины
ПРЕДОСТЕРЕЖЕНИЕ
Соблюдайте максимально допустимую скорость движения для зим -
них шин и ограничения скорости , установленные местными зако -
нами .
Если Ваш автомобиль оборудован системой ко н т р ол я давления
в шинах , разрешается использовать только оригинальные коле с ны е
диски MITSUBISHI MOTORS.
Использование других колесных дисков может привести к утечкам
воздуха и повреждению датчиков , так как датчики системы ко н т р -
оля давления в шинах не смогут быть установлены правильно.
См . раздел «Система ко н т р ол я давления в шинах (СКДШ )»
на стр . 6-90.
ПРИМЕЧАНИЕ
Использование зимних шин (скорость движения , необходимость
установки , тип и т. д.) регламентируется правилами, отличающи -
мися в зависимости от особенностей региона . Соблюдайте пра -
вила , действующие в местности , гд е эксплуатируется автомобиль .
Если колеса крепятся фланцевыми гайками, то при установке коле с
со стальными дисками их необходимо заменить коническими гай -
ками .
Устройства для повышения проходимости
по снегу ( цепи противоскольжения )
Размерность шинРазмерность
колесных дисковМаксимальная
высота цепи, мм
265/60R18 18x7 1/2J 22
ПРИМЕЧАНИЕ

Замена резиновых скребков щеток стеклоочистителя
10-24 Техническое обслуживание автомобиля
10
E01008201410

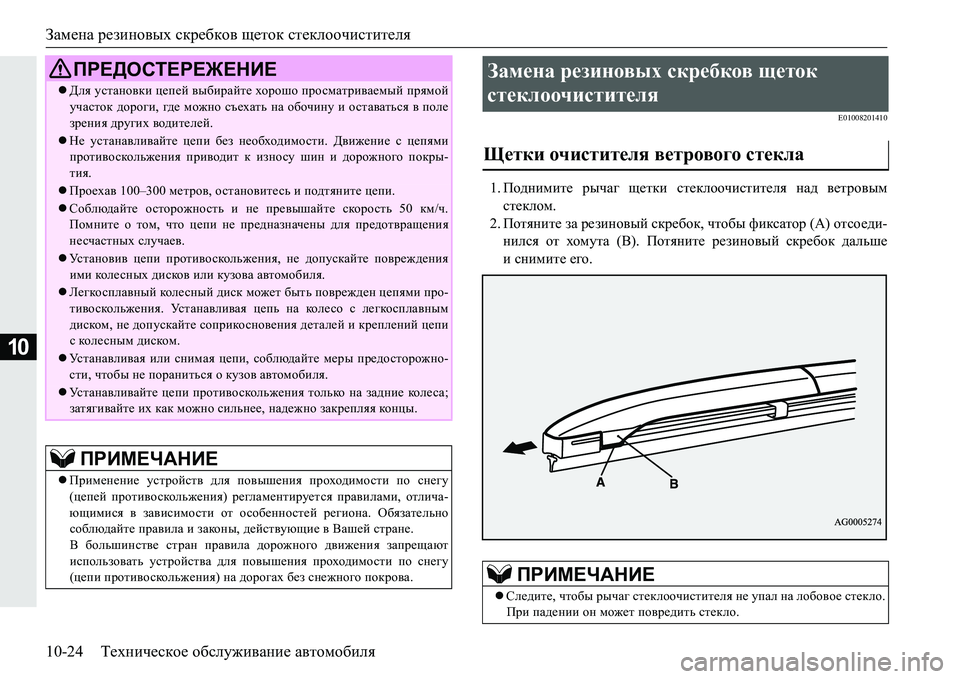

1. Поднимите рычаг щетки стеклоочистителя над ветровым
стеклом .
2. Потяните за резиновый скребок, чтобы фиксатор ( А) отсоеди -
нился от хомута (В). Потяните резиновый скребок дальше
и снимите его .
ПРЕДОСТЕРЕЖЕНИЕ
Для установки цепей выбирайте хорошо просматриваемый прямой
участок дороги , где можно съехать на обочину и оставаться в поле
зрения других водителей .
Не устанавливайте цепи без необходимости . Движение с цепями
противоскольжения приводит к износу шин и дорожного покры-
тия.
 Проехав 100–300 метров, остановитесь и подтяните цепи .
Соблюдайте осторожность и не превышайте скорость 50 км/ч .
Помните о том , что цепи не предназначены для предотвращения
несчастных случаев .
Ус т а н о в и в цепи противоскольжения, не допускайте повреждения
ими колесных дисков или кузова автомобиля .
Легкосплавный колесный диск может быть поврежден цепями про-
тивоскольжения . Ус т а н а в л и в а я цепь на кол е со с легкосплавным
диском , не допускайте соприкосновения деталей и креплений цепи
с колесным диском .
Устанавливая или снимая цепи, соблюдайте меры предосторожно -
сти , чтобы не пораниться о кузов автомобиля .
Устанавливайте цепи противоскольжения только на задние кол е с а ;
затягивайте их как можно сильнее, надежно закрепляя концы .
ПРИМЕЧАНИЕ
Применение устройств для повышения проходимости по снегу
( цепей противоскольжения ) регламентируется правилами, отлича -
ющимися в зависимости от особенностей региона . Обязательно
соблюдайте правила и законы , действующие в Вашей стране .
В большинстве стран правила дорожного движения запрещают
использовать устройства для повышения проходимости по снегу
( цепи противоскольжения ) на дорогах без снежного покрова .
Замена резиновых скребков щеток
стеклоочистителя
Щетки очистителя ветрового стекла
ПРИМЕЧАНИЕ
Следите , чтобы рычаг стеклоочистителя не упал на лобовое стекло .
При падении он может повредить стекло .

Замена резиновых скребков щеток стеклоочистителя
Техническое обслуживание автомобиля 10-25
10

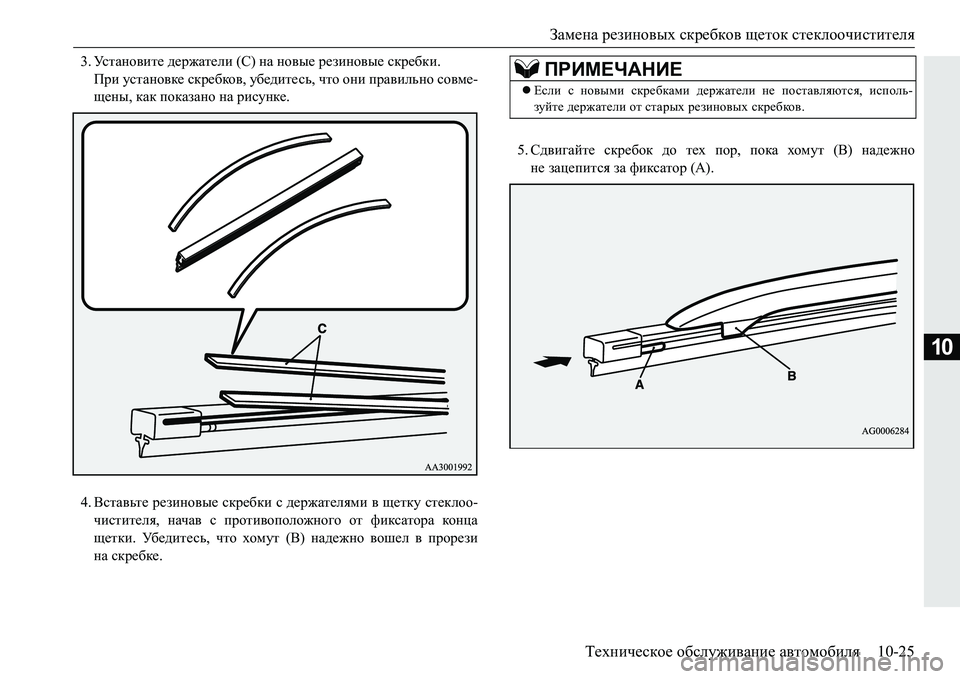

3.Ус т а н о в и т е держатели (С) на новые резиновые скребки .
При установке скребков , убедитесь , что они правильно совме -
щены , как показано на рисунке .
4. Вставьте резиновые скребки с держателями в щетку стеклоо -
чистителя , начав с противоположного от фиксатора конца
щетки . Уб е д и т е с ь , что хомут (В) надежно вошел в прорези
на скребке . 5.
Сдвигайте скребок до тех пор , пока хо
мут (В) надежно
не зацепится за фиксатор ( А).
ПРИМЕЧАНИЕ
 Если с новыми скребками держатели не поставляются, исполь-
зуйте держатели от старых резиновых скребков.

Замена резиновых скребков щеток стеклоочистителя

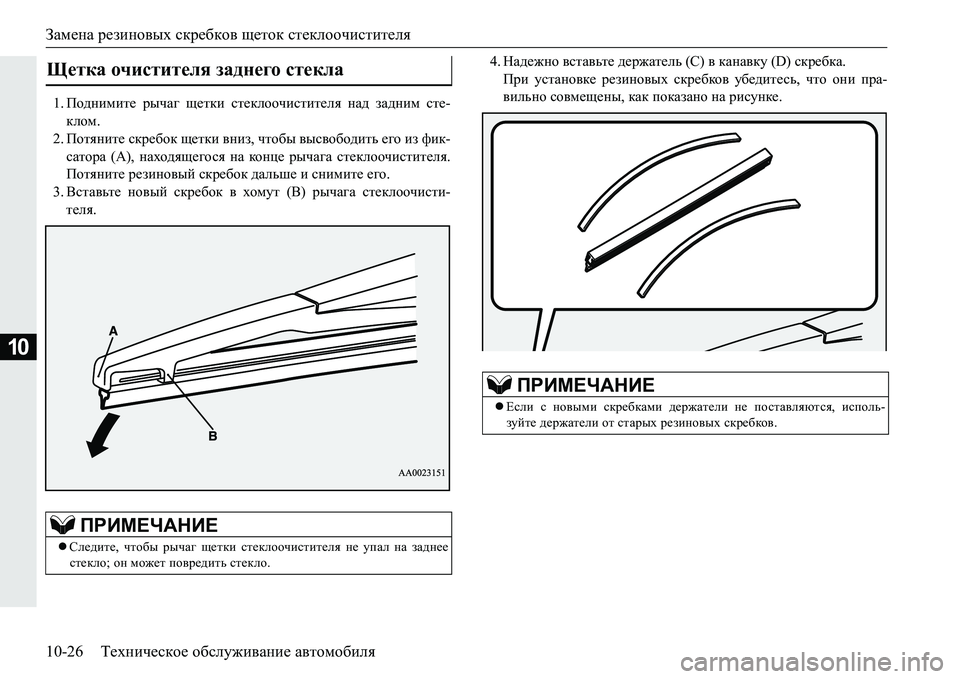

10-26 Техническое обслуживание автомобиля
10
1. Поднимите рычаг щетки стеклоочистителя над задним сте-
клом .
2. Потяните скребок щетки вниз , чтобы высвободить его из фик -
сатора (А ), находящегося на конце рычага стеклоочистителя .
Потяните резиновый скребок дальше и снимите его .
3. Вставьте новый скребок в хомут (В) рычага стеклоочисти-
теля . 4.
Надежно вставьте держатель (С) в канавку (D) скребка .
При установке ре
зиновых скребков убедитесь , что они пра -
вильно совмещены, как показано на рисунке .Щетка очистителя заднего стекла
ПРИМЕЧАНИЕ
Следите , чтобы рычаг щетки стеклоочистителя не упал на заднее
стекло ; он может повредить стекло .
ПРИМЕЧАНИЕ
Если с новыми скребками держатели не поставляются , исполь -
зуйте держатели от старых резиновых скребков.

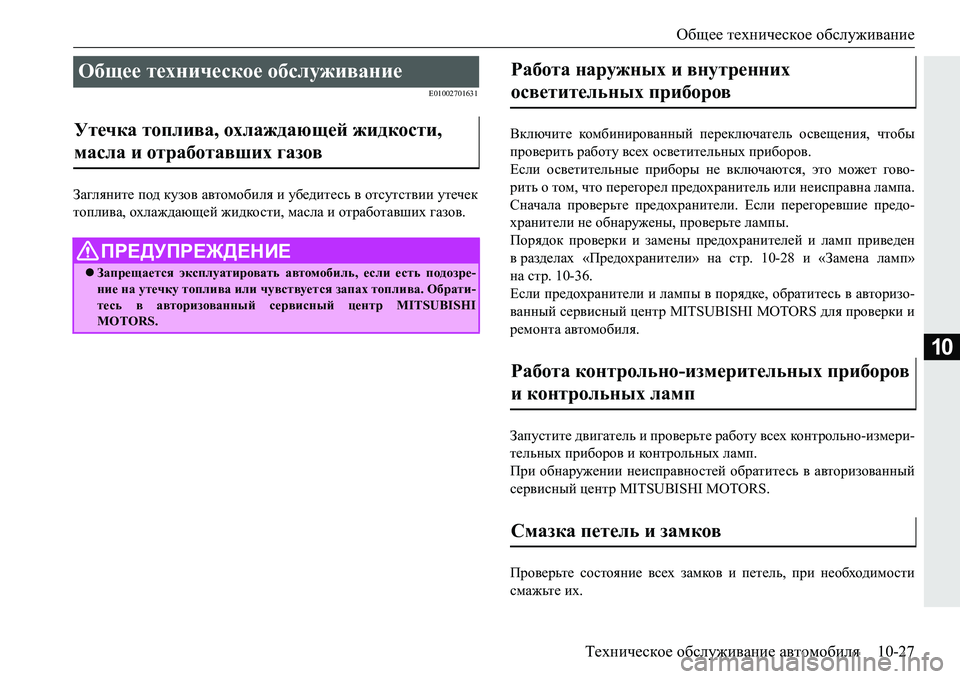

Общее техническое обслуживание
Техническое обслуживание автомобиля 10-27
10
E01002701631
Загляните под кузов автомобиля и убедитесь в отсутствии утечек
топлива , охлаждающей жидкости , масла и отработавших газов . Включите
комбинированный переключатель освещения , чтобы
проверить работу всех осветительных приборов .
Если осветительные приборы не включаются , это может гово -
рить о том , что перегорел предохранитель или неисправна лампа .
Сначала проверьте предохранители . Если перегоревшие предо -
хранители не обнаружены , пров
ерьте лампы .
Порядок проверки и замены предохранителей и ламп приведен
вразделах «Предохранители » на стр . 10-28 и « Замена ламп »
на стр . 10-36.
Если предохранители и лампы в порядке , обратитесь в авторизо -
ванный сервисный центр MITSUBISHI MOTORS для проверки и
ремонта автомобиля .
Запустите двигатель и проверьте работу всех контрольно -измери -
тельных приборов и контрольных ламп .
При обнаружении неисправностей обратитесь в ав
торизованный
сервисный центр MITSUBISHI MOTORS.
Проверьте состояние всех замков и петель , при необходимости
смажьте их .
Общее техническое обслуживание
Утечка топлива , охлаждающей жидкости,
масла и отработавших газов
ПРЕДУПРЕЖДЕНИЕ
Запрещается эксплуатировать автомобиль , если есть подозре -
ние на утечку топлива или чувствуется запах топлива . Обрати -
тесь в авторизованный сервисный центр MITSUBISHI
MOTORS.
Работа наружных и внутренних
осветительных приборов
Работа контрольно -измерительных приборов
и контрольных ламп
Смазка петель и замков

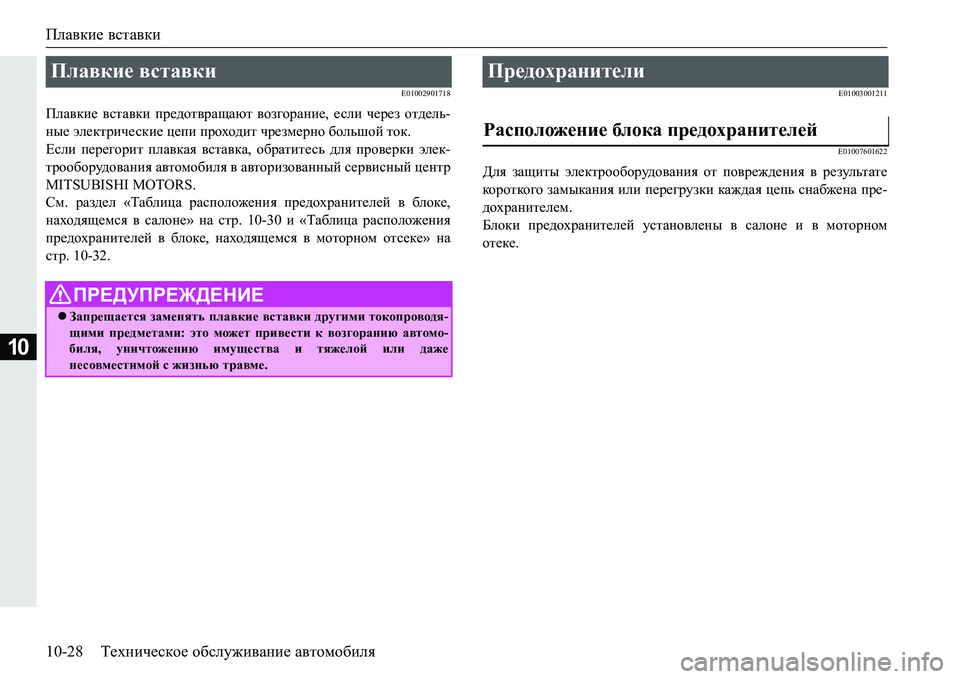

Плавкие вставки
10-28 Техническое обслуживание автомобиля
10
E01002901718
Плавкие вставки предотвращают возгорание , если через отдель -
ные электрические цепи проходит чрезмерно большой ток .
Если перегорит плавкая вставка , обратитесь для проверки элек -
трооборудования автомобиля в авторизованный сервисный центр
MITSUBISHI MOTORS.
См . раздел «Таблица расположения предохранителей в блоке ,
находящемся в салоне » на стр . 10-30 и « Таблица расположения
предохранителей в блоке , находящемся в моторном отсеке» на
стр . 10-32.
E01003001211
E01007601622
Для защиты электрооборудования от повреждения в результате
короткого замыкания или перегрузки каждая цепь снабжена пре -
дохранителем .
Блоки предохранителей установлены в салоне и в моторном
отеке .
Плавкие вставки
ПРЕДУПРЕЖДЕНИЕ
Запрещается заменять плавкие вставки другими токопроводя -
щими предметами: это может привести к возгоранию автомо-
биля , уничтожению имущества и тяжелой или даже
несовместимой с жизнью травме .
Предохранители
Расположение блока предохранителей

Предохранители
Техническое обслуживание автомобиля 10-29
10

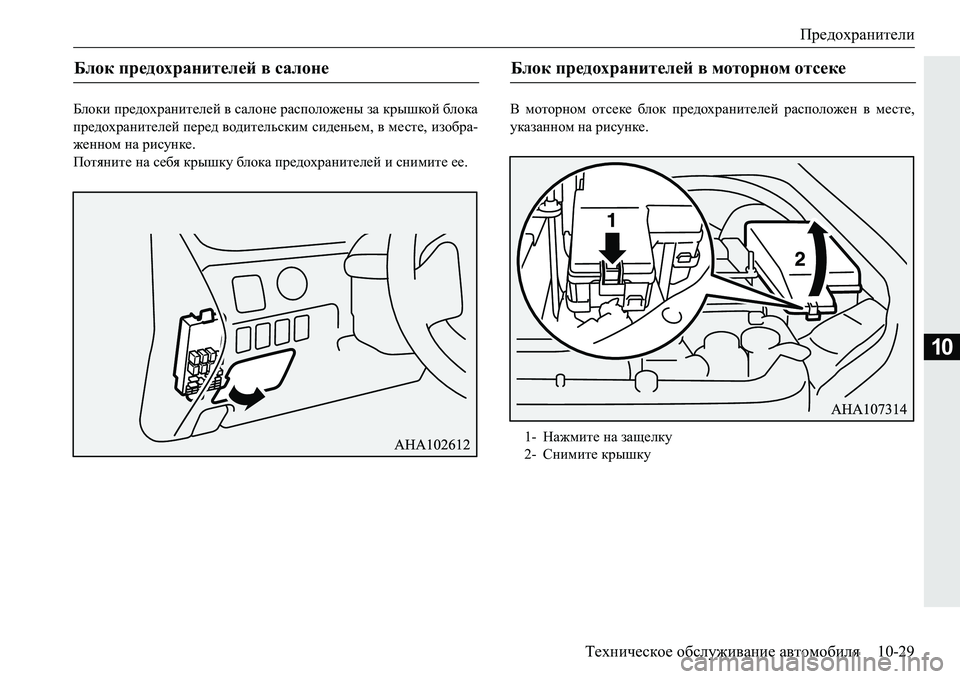

Блоки предохранителей в салоне расположены за крышкой блока
предохранителей перед водительским сиденьем , в месте , изобра-
женном на рисунке .
Потяните на себя крышку блока предохранителей и снимите ее . В
моторном отсеке блок предохранителей расположен в месте ,
указанном на рисунке .
Блок предохранителей в салоне Блок предохранителей в моторном отсеке
1-Нажмите на защелку
2- Снимите крышку

Предохранители
10-30Техническое обслуживание автомобиля
10
E01007701900

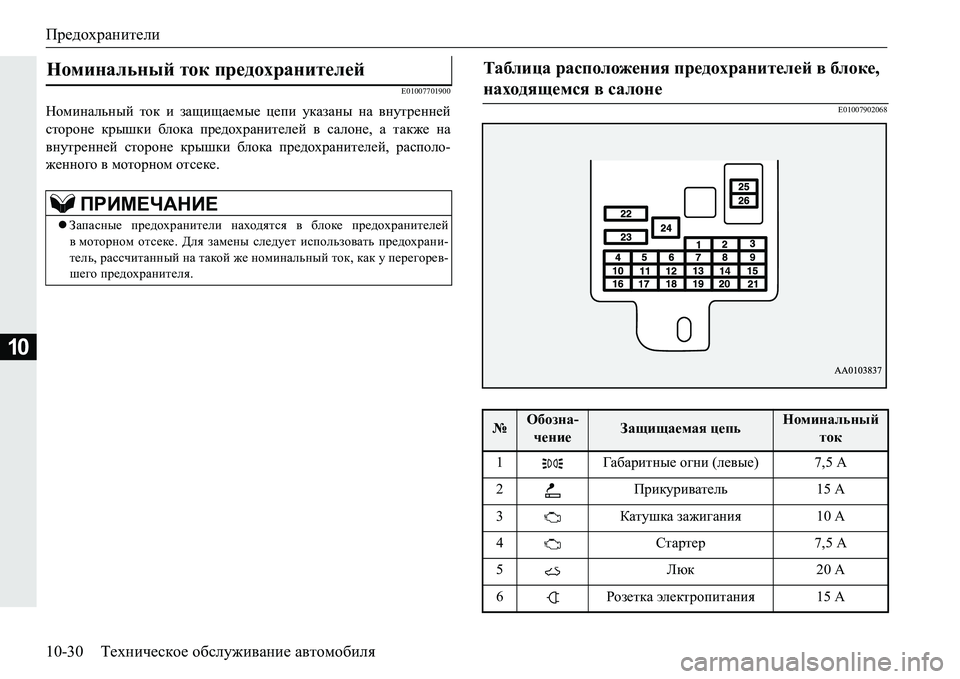

Номинальный ток и защищаемые цепи указаны на внутренней
стороне крышки блока предохранителей в салоне , а также на
внутренней стороне крышки блока предохранителей, располо-
женного в моторном отсеке .E01007902068
Номинальный ток предохранителей
ПРИМЕЧАНИЕ
Запасные предохранители находятся в блоке предохранителей
в моторном отсеке . Для замены следует использовать предохрани-
тель , рассчитанный на такой же номинальный ток , как у перегорев -
шего предохранителя .
Таблица расположения предохранителей в блоке ,
находящемся в салоне
№ Обозна -
чение Защищаемая цепьНоминальный
ток
1 Габаритные огни (левые )7,5 А
2 Прикуриватель 15 А
3 Катушка зажигания 10 А
4 Стартер7,5 А
5 Люк20 А
6 Розетка электропитания 15 А
