Pleje af bilen159
5. Sæt pærefatningen tilbage i lyg‐temontagen, og tilkobl lednings‐
netstikket.
6. Montér panelet på bilens under‐ side ved hjælp af de 2 skruer, der
blev fjernet.

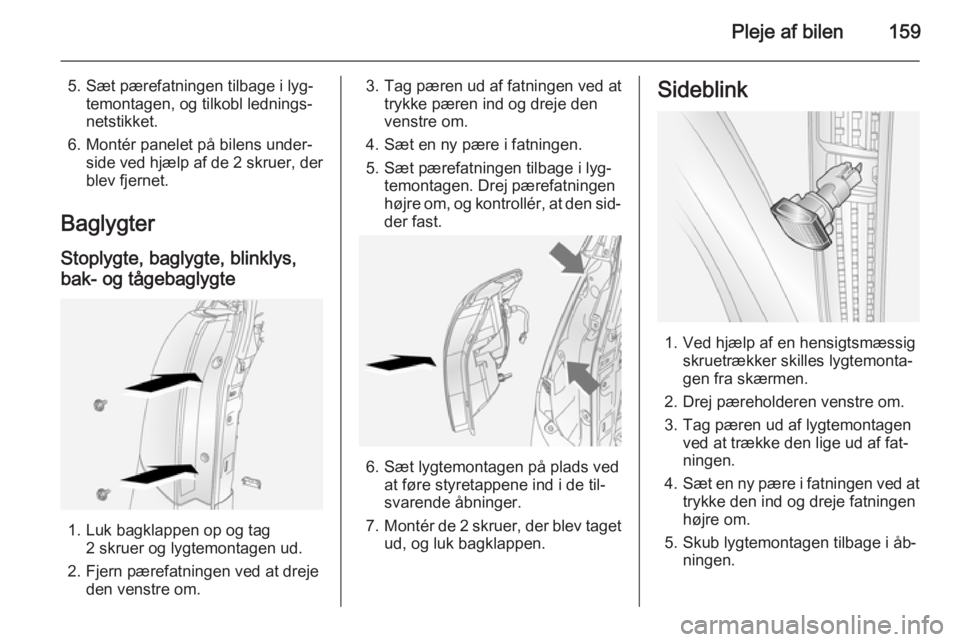

Baglygter Stoplygte, baglygte, blinklys,
bak- og tågebaglygte
1. Luk bagklappen op og tag 2 skruer og lygtemontagen ud.
2. Fjern pærefatningen ved at dreje den venstre om.
3. Tag pæren ud af fatningen ved attrykke pæren ind og dreje den
venstre om.
4. Sæt en ny pære i fatningen.
5. Sæt pærefatningen tilbage i lyg‐ temontagen. Drej pærefatningen
højre om, og kontrollér, at den sid‐ der fast.
6. Sæt lygtemontagen på plads ved at føre styretappene ind i de til‐
svarende åbninger.
7. Montér de 2 skruer, der blev taget
ud, og luk bagklappen.
Sideblink
1. Ved hjælp af en hensigtsmæssig skruetrækker skilles lygtemonta‐
gen fra skærmen.
2. Drej pæreholderen venstre om.
3. Tag pæren ud af lygtemontagen ved at trække den lige ud af fat‐
ningen.
4. Sæt en ny pære i fatningen ved at
trykke den ind og dreje fatningen
højre om.
5. Skub lygtemontagen tilbage i åb‐ ningen.

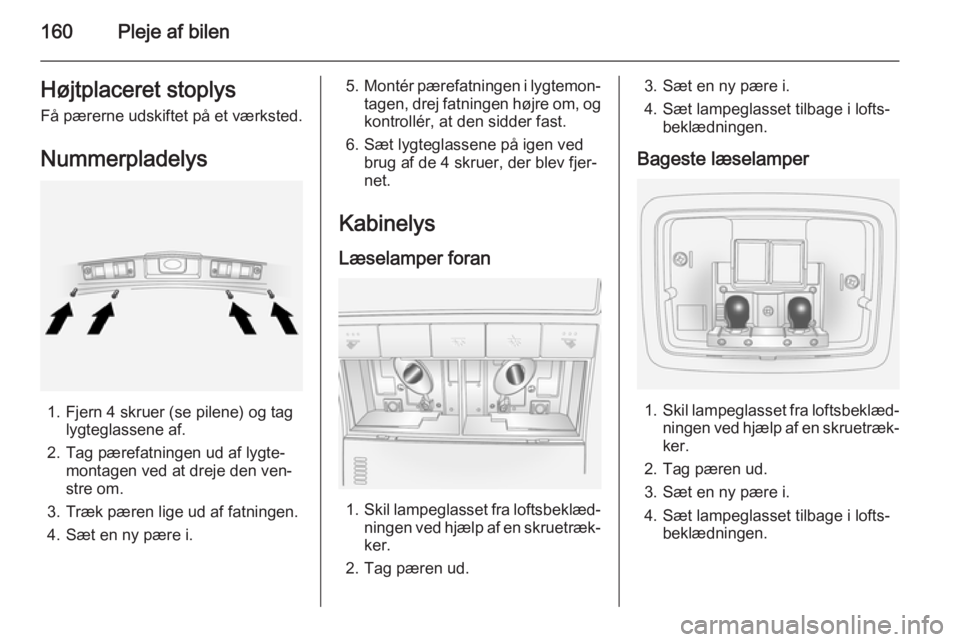

160Pleje af bilenHøjtplaceret stoplysFå pærerne udskiftet på et værksted.
Nummerpladelys
1. Fjern 4 skruer (se pilene) og tag lygteglassene af.
2. Tag pærefatningen ud af lygte‐ montagen ved at dreje den ven‐
stre om.
3. Træk pæren lige ud af fatningen.
4. Sæt en ny pære i.
5. Montér pærefatningen i lygtemon‐
tagen, drej fatningen højre om, og kontrollér, at den sidder fast.
6. Sæt lygteglassene på igen ved brug af de 4 skruer, der blev fjer‐
net.
Kabinelys
Læselamper foran
1. Skil lampeglasset fra loftsbeklæd‐
ningen ved hjælp af en skruetræk‐ ker.
2. Tag pæren ud.
3. Sæt en ny pære i.
4. Sæt lampeglasset tilbage i lofts‐ beklædningen.
Bageste læselamper
1. Skil lampeglasset fra loftsbeklæd‐
ningen ved hjælp af en skruetræk‐ ker.
2. Tag pæren ud.
3. Sæt en ny pære i.
4. Sæt lampeglasset tilbage i lofts‐ beklædningen.

Pleje af bilen161
Lampe i bagagerum
1. Tag glasset af lampemontagenved hjælp af en skruetrækker.
2. Tag pæren ud.
3. Sæt en ny pære i.
4. Sæt glasset tilbage på lampe‐ montagen.
Handskerumslys
Få pærerne udskiftet på et værksted.
Instrumentlys Få pærerne udskiftet på et værksted.
Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er to sikringsbokse i bilen: ■ I motorrummet ved kølevæskebe‐ holderen
■ I instrumentpanelet, i venstre side af forsædepassagerens fodrum, påen højrestyret bil i venstre side af
førerens fodrum.
Inden man udskifter en sikring, skal der slukkes for den pågældende kon‐
takt, og tændingen afbrydes.
En defekt sikring kendes på den over‐ brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer. Der kan være isat sikringer,
selv om der ingen funktion er forbun‐
det med dem.Det tilrådes at medbringe et komplet
sæt reservesikringer i bilen. Reserve‐
sikringer kan opbevares i sikringsbok‐ sen i motorrummet.

162Pleje af bilen
Sikringstang
Der befinder sig en sikringsaftrækker
i sikringsboksen i motorrummet.
Sæt sikringstangen på sikringen op‐
pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.

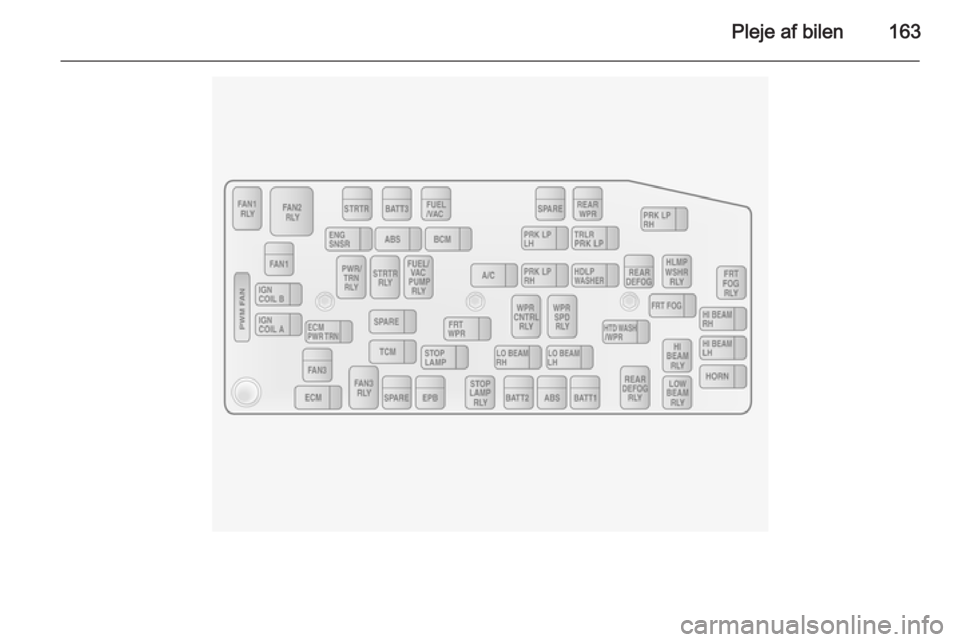

Sikringsboks i motorrum
Sikringsboksen befinder sig ved si‐
den af kølevæskebeholderen i motor‐
rummet.
Boksen åbnes ved at frigøre låget og
vippe det op.

Pleje af bilen163

164Pleje af bilen
SikringStrømkredsABSBlokeringsfri brem‐
sesystemA/CKlimaanlæg,
airconditionsystemBATT1Sikringsboks i
instrumentpanelBATT2Sikringsboks i
instrumentpanelBATT3Sikringsboks i
instrumentpanelBCMKarrosseristy‐
reenhedECMMotorstyreenhedECM PWR TRNMotorstyreenhed,
kraftoverføringENG SNSRMotorsensorerEPBElektrisk parke‐
ringsbremseFAN1KøleblæserFAN3KøleblæserSikringStrømkredsFRT FOGTågeforlygterFRT WPRForrudeviskerFUEL/VACBrændstofpumpe,
vakuumpumpeHDLP
WASHERForlygtesprinklerHI BEAM LHFjernlys (venstre)HI BEAM RHFjernlys (højre)HORNHornHTD WASH/
MIROpvarmet sprin‐
klervæske, el-
opvarmede side‐
spejleIGN COIL ATændspoleIGN COIL BTændspoleLO BEAM LHNærlys (venstre)LO BEAM RHNærlys (højre)PRK LP LHParkeringslys
(venstre)SikringStrømkredsPRK LP RHParkeringslys
(højre)PWM FANImpulsbreddemo‐
dulations-blæserREAR DEFOGEl-bagrudeREAR WPRBagrudeviskerSPARE–STOP LAMPStoplygterSTRTRStarterTCMGearkassesty‐
reenhedTRLR PRL LPAnhængerparker‐
ingslys
Efter udskiftning af defekte sikringer
skal låget til sikringsboksen lukkes og
trykkes fast.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.

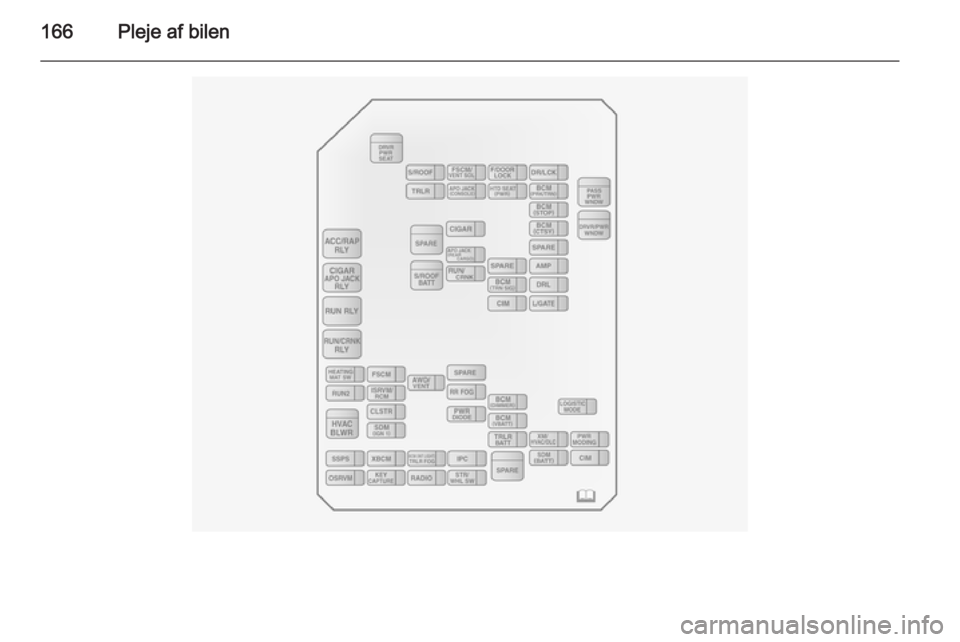

Pleje af bilen165Sikringsboks i
instrumentpanel
Sikringsboksen befinder sig i venstre
side af forsædepassagerens fodrum,
på en højrestyret bil i venstre side af
førerens fodrum.
Udløs låsen for at åbne dækslet.

166Pleje af bilen

Pleje af bilen167
SikringStrømkredsAMPForstærkerAPO JACK
(CONSOLE)Stikkontakt
(midterkonsol)APO JACK
(REAR CARGO)Stikdåse
(lastrum)AWD/VENTFirehjulstræk,
ventilationBCM (CTSY)KabinelysBCM (DIMMER)Instrumentbelys‐
ningBCM (INT LIGHT
TRLR FOG)Kabinelys,
anhængertågelysBCM (PRK/TRN)Parkeringslys,
blinklysBCM (STOP)StoplygterBCM (TRN SIG)BlinklysBCM (VBATT)BatterispændingCIMKommunikations‐
integrations-
modulSikringStrømkredsCLSTRInstrumenterDRLKørelysDR/LCKLås i førerdørDRVR PWR
SEATElindstilling af
førersædeDRV/PWR
WNDWEl-førerrudeF/DOOR LOCKTankklapFRT WSRForrudesprinklerFSCMBrændstofsy‐
stemFSCM/VENT
SOLBrændstofsy‐
stem, ventilati‐
onssolenoideHEATING MAT
SWKontakt for
sædevarme‐
måtteHTD SEAT PWRSædevarmeSikringStrømkredsHVAC BLWRKlimaanlæg,
aircondition-
blæserIPCInstrumentpanel,
gruppeISRVM/RCMBakspejl, fjern‐
kompasmodulKEY CAPTURENøglefangstL/GATEBagklapLOGISTIC
MODELogistikmodusOSRVMSidespejlePASS PWR
WNDWPassager-elrudePWR DIODEStrømdiodePWR MODINGStrøm-modingRADIORadioRR FOGEl-bagrude

168Pleje af bilen
SikringStrømkredsRUN 2Strømbatteri
nøgle på RunRUN/CRNKKør/startSDM (BATT)Sikkerhedsdiag‐
nosemodul
(batteri)SDM (IGN 1)Sikkerhedsdiag‐
nosemodul
(tænding)SPARE–S/ROOFSoltagS/ROOF BATTSoltagsbatteriSSPSServostyringSTR/WHL SWRatTRLRAnhængerTRLR BATTAnhængerbatteriSikringStrømkredsXBCMEksport-karros‐
seristyreenhedXM/HVAC/DLCXM-satellitradio,
klimastyring,
datalinktilslutning
Efter udskiftning af defekte sikringer
skal låget til sikringsboksen lukkes og
trykkes fast.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.
Bilens værktøj
Værktøj
Biler med reservehjul
Biler med reservehjul har også en
donkraft og et værktøjssæt.
Donkraften og værktøjssættet er spe‐ cielt beregnet til denne bil og må kun
bruges til denne bil. Brug kun don‐ kraften i forbindelse med hjulskift.
Donkraften og værktøjssættet ligger i
et rum under gulvbelægningen i last‐
rummet.
