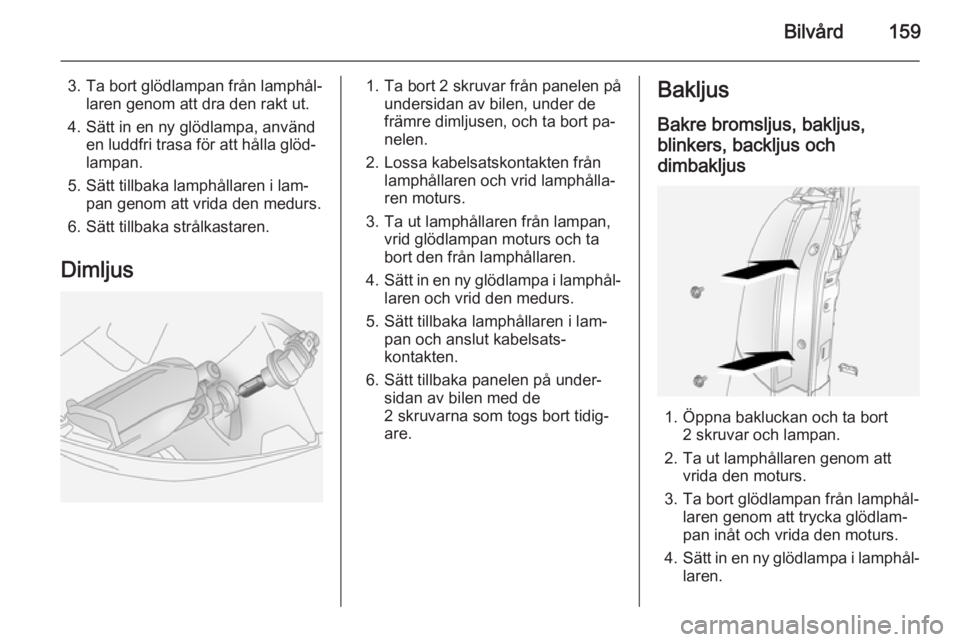

Bilvård159
3. Ta bort glödlampan från lamphål‐laren genom att dra den rakt ut.
4. Sätt in en ny glödlampa, använd en luddfri trasa för att hålla glöd‐
lampan.
5. Sätt tillbaka lamphållaren i lam‐ pan genom att vrida den medurs.
6. Sätt tillbaka strålkastaren.
Dimljus1. Ta bort 2 skruvar från panelen på undersidan av bilen, under de
främre dimljusen, och ta bort pa‐
nelen.
2. Lossa kabelsatskontakten från lamphållaren och vrid lamphålla‐ren moturs.
3. Ta ut lamphållaren från lampan, vrid glödlampan moturs och ta
bort den från lamphållaren.
4. Sätt in en ny glödlampa i lamphål‐
laren och vrid den medurs.
5. Sätt tillbaka lamphållaren i lam‐ pan och anslut kabelsats‐
kontakten.
6. Sätt tillbaka panelen på under‐ sidan av bilen med de
2 skruvarna som togs bort tidig‐
are.Bakljus
Bakre bromsljus, bakljus,
blinkers, backljus och dimbakljus
1. Öppna bakluckan och ta bort 2 skruvar och lampan.
2. Ta ut lamphållaren genom att vrida den moturs.
3. Ta bort glödlampan från lamphål‐ laren genom att trycka glödlam‐
pan inåt och vrida den moturs.
4. Sätt in en ny glödlampa i lamphål‐
laren.

160Bilvård
5. Sätt in lamphållaren i lamp‐enheten. Vrid lamphållaren med‐
urs och kontrollera att den sitter
fast.
6. Sätt tillbaka lampan genom att styra in flikarna på lampan i mot‐
svarande öppningar.
7. Sätt tillbaka de 2 skruvarna som togs bort tidigare och stäng bak‐
luckan.
Sidoblinkers
1. Bänd loss lampan ur skärmen med en lämplig skruvmejsel.
2. Vrid lamphållaren moturs.
3. Ta ur glödlampan från lampan genom att dra den rakt ut ur lamp‐
hållaren.
4. Sätt in den nya glödlampan i lamphållaren genom att trycka in
den och vrida lamphållaren med‐
urs.
5. Tryck in lampan i öppningen igen.
Högt mittmonterat
bromsljus Låt en verkstad utföra lampbyte.
Registreringsskyltsbelys‐
ning
1. Ta bort 4 skruvar (pilar) och ta bort
lyktglasen.
2. Ta ut lamphållaren från lampan genom att vrida den moturs.
3. Dra glödlampan rakt ut ur lamp‐ hållaren.
4. Sätt in den nya glödlampan.

Bilvård161
5. Sätt tillbaka lamphållaren i lam‐pan, vrid lamphållaren medurs
och kontrollera att den sitter fast.
6. Sätt tillbaka lyktglasen med de 4 skruvarna som togs bort tidig‐
are.
Kupébelysning Främre läslampor
1. Bänd loss lyktglaset från inner‐ taket med en lämplig skruvmejsel.
2. Ta bort glödlampan.
3. Sätt in den nya glödlampan.
4. Sätt tillbaka lyktglaset i innertaket.
Bakre läslampor
1. Bänd loss lyktglaset från inner‐
taket med en lämplig skruvmejsel.
2. Ta bort glödlampan.
3. Sätt in den nya glödlampan.
4. Sätt tillbaka lyktglaset i innertaket.
Lastrumsbelysning
1. Ta bort lyktglaset från lampan
med en lämplig skruvmejsel.
2. Ta bort glödlampan.
3. Sätt in den nya glödlampan.
4. Sätt tillbaka lyktglaset på lampan.
Handskfacksbelysning Låt en verkstad utföra lampbyte.
Instrumentpanelbelysning Låt en verkstad utföra lampbyte.

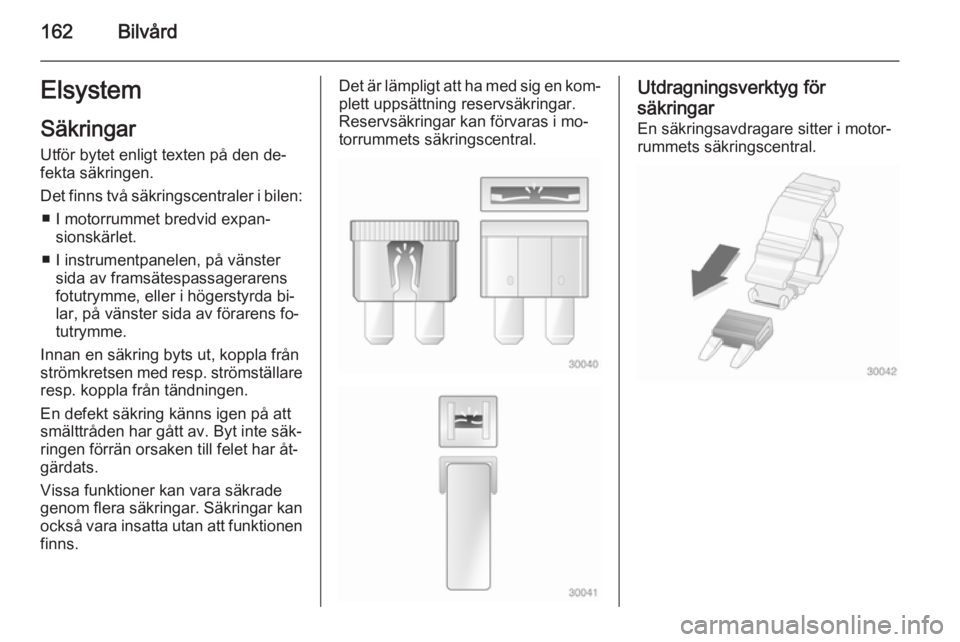

162BilvårdElsystem
Säkringar Utför bytet enligt texten på den de‐
fekta säkringen.
Det finns två säkringscentraler i bilen: ■ I motorrummet bredvid expan‐ sionskärlet.
■ I instrumentpanelen, på vänster sida av framsätespassagerarens
fotutrymme, eller i högerstyrda bi‐
lar, på vänster sida av förarens fo‐
tutrymme.
Innan en säkring byts ut, koppla från strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av. Byt inte säk‐
ringen förrän orsaken till felet har åt‐
gärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar. Säkringar kan
också vara insatta utan att funktionen
finns.Det är lämpligt att ha med sig en kom‐
plett uppsättning reservsäkringar.
Reservsäkringar kan förvaras i mo‐
torrummets säkringscentral.Utdragningsverktyg för
säkringar En säkringsavdragare sitter i motor‐rummets säkringscentral.

Bilvård163
Stick på utdragningsverktyget upp‐
ifrån eller från sidan på de olika utför‐ andena av säkringar och dra ut säk‐
ringen.
Säkringscentral, motorrum
Säkringscentralen är placerad bred‐
vid expansionskärlet i motorrummet.
För att öppna, lossa locket och vik det uppåt.

164Bilvård

Bilvård165
SäkringStrömkretsABSLåsningsfritt
bromssystemA/CKlimatreglering,
luftkonditioner‐
ingssystemBATT1Säkringscentral,
instrumentpanelBATT2Säkringscentral,
instrumentpanelBATT3Säkringscentral,
instrumentpanelBCMKarosstyrenhetECMMotorstyrenhetECM PWR TRNMotorstyrenhet,
drivlinaENG SNSRMotorsensorerEPBElektrisk parker‐
ingsbromsFAN1KylfläktFAN3KylfläktSäkringStrömkretsFRT FOGDimljus framFRT WPRFrämre torkareFUEL/VACBränslepump,
vakuumpumpHDLP WASHERStrålkastar‐
spolareHI BEAM LHHelljus (vänster)HI BEAM RHHelljus (höger)HORNSignalhornHTD WASH/MIRUppvärmning av
spolarvätska,
uppvärmning av
ytterbackspeglarIGN COIL ATändspoleIGN COIL BTändspoleLO BEAM LHHalvljus (vänster)LO BEAM RHHalvljus (höger)PRK LP LHParkeringsljus
(vänster)SäkringStrömkretsPRK LP RHParkeringsljus
(höger)PWM FANPulsbreddsmodu‐
leringsfläktREAR DEFOGBakruteuppvärm‐
ningREAR WPRBakre torkareSPARE–STOP LAMPBromsljusSTRTRStartmotorTCMVäxellådsstyr‐
enhetTRLR PRL LPParkeringsljus
släpvagn
När du bytt de trasiga säkringarna
sätter du säkringscentralens lock på
plats och trycker fast det.
Om säkringshållarens lock inte är ord‐ entligt stängt kan funktionsfel inträffa.

166BilvårdSäkringscentral,
instrumentpanel
Säkringscentralen sitter på vänster
sida av framsätespassagerarens fo‐
tutrymme, eller i högerstyrda bilar, på
vänster sida av förarens fotutrymme.
Lossa spärren för att öppna luckan.

Bilvård167

168Bilvård
SäkringStrömkretsAMPFörstärkareAPO JACK
(CONSOLE)Eluttag (mitt‐
konsol)APO JACK
(REAR CARGO)Eluttag (lastrum)AWD/VENTFyrhjulsdrift,
ventilationBCM (CTSY)KupébelysningBCM (DIMMER)Instrumentbe‐
lysningBCM (INT LIGHT
TRLR FOG)Kupébelysning,
dimljus på släp‐
vagnBCM (PRK/TRN)Parkeringsljus,
blinkersBCM (STOP)BromsljusBCM (TRN SIG)BlinkersBCM (VBATT)BatterispänningSäkringStrömkretsCIMKommunika‐
tionsintegrations‐
modulCLSTRInstrumentgruppDRLHalvljus‐
automatikDR/LCKLås förardörrDRVR PWR
SEATElmanövrerat
förarsäteDRV/PWR
WNDWElektrisk fönster‐ hiss förarsidaF/DOOR LOCKTankluckaFRT WSRFrämre spolareFSCMBränslesystemFSCM/VENT SOLBränslesystem,
ventilationssole‐
noidHEATING MAT
SWStrömställare
värmemattaHTD SEAT PWRSätesvärmeSäkringStrömkretsHVAC BLWRKlimatreglering,
luftkonditioner‐
ingsfläktIPCInstrumentgruppISRVM/RCMInnerback‐
spegel, fjärrkom‐
passmodulKEY CAPTURENyckelspärrL/GATEBakluckaLOGISTIC MODELogistiklägeOSRVMYtterback‐
speglarPASS PWR
WNDWElektrisk fönster‐ hiss passagerar‐
sidaPWR DIODEStrömdiodPWR MODINGEffektmodu‐
leringRADIORadio
