Luzes de médios e de máximos9Perigo
Os faróis de xénon funcionam com
uma grande tensão eléctrica. Não tocar. Substituir as lâmpadas
numa oficina.
Indicadores de mudança de
direcção dianteiros

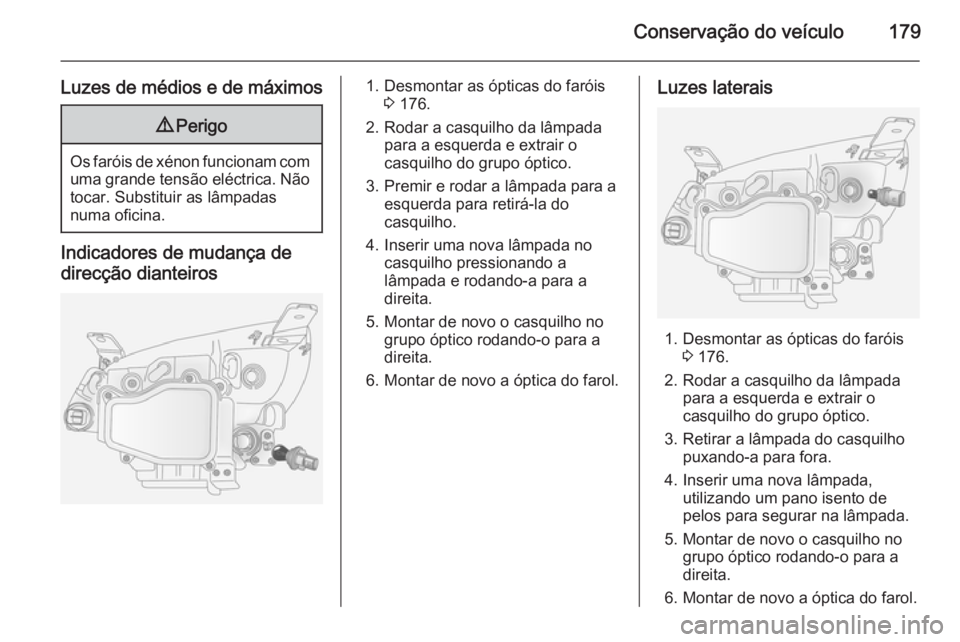

1. Desmontar as ópticas do faróis 3 176.
2. Rodar a casquilho da lâmpada para a esquerda e extrair ocasquilho do grupo óptico.
3. Premir e rodar a lâmpada para a esquerda para retirá-la do
casquilho.
4. Inserir uma nova lâmpada no casquilho pressionando a
lâmpada e rodando-a para a
direita.
5. Montar de novo o casquilho no grupo óptico rodando-o para a
direita.
6. Montar de novo a óptica do farol.Luzes laterais
1. Desmontar as ópticas do faróis 3 176.
2. Rodar a casquilho da lâmpada para a esquerda e extrair ocasquilho do grupo óptico.
3. Retirar a lâmpada do casquilho puxando-a para fora.
4. Inserir uma nova lâmpada, utilizando um pano isento de
pelos para segurar na lâmpada.
5. Montar de novo o casquilho no grupo óptico rodando-o para a
direita.
6. Montar de novo a óptica do farol.

180Conservação do veículoFaróis de nevoeiro

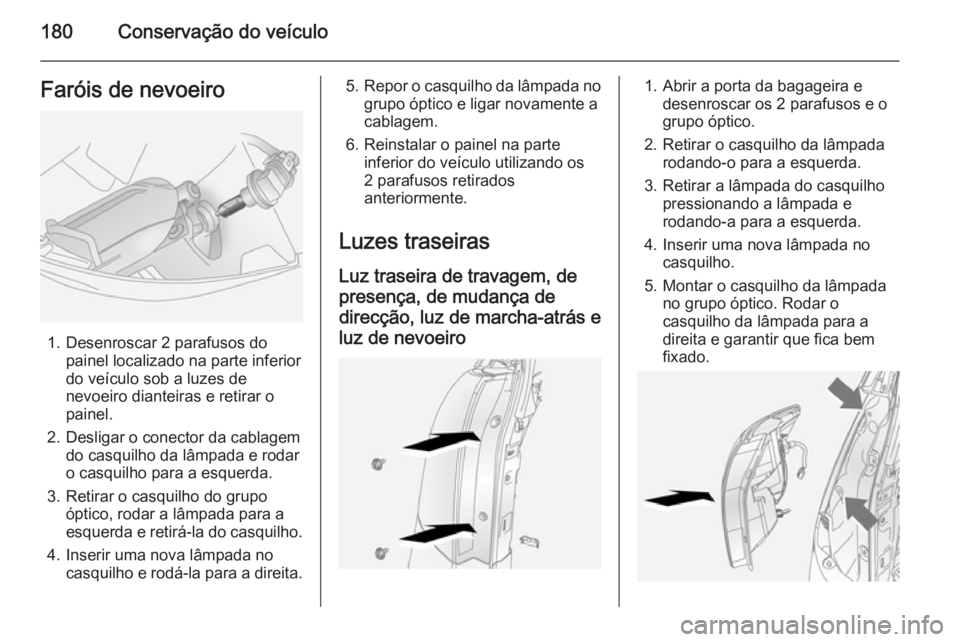

1. Desenroscar 2 parafusos dopainel localizado na parte inferior
do veículo sob a luzes de
nevoeiro dianteiras e retirar o
painel.
2. Desligar o conector da cablagem do casquilho da lâmpada e rodar
o casquilho para a esquerda.
3. Retirar o casquilho do grupo óptico, rodar a lâmpada para a
esquerda e retirá-la do casquilho.
4. Inserir uma nova lâmpada no casquilho e rodá-la para a direita.
5.Repor o casquilho da lâmpada no
grupo óptico e ligar novamente a
cablagem.
6. Reinstalar o painel na parte inferior do veículo utilizando os
2 parafusos retirados
anteriormente.
Luzes traseiras Luz traseira de travagem, de
presença, de mudança de
direcção, luz de marcha-atrás e luz de nevoeiro1. Abrir a porta da bagageira e desenroscar os 2 parafusos e ogrupo óptico.
2. Retirar o casquilho da lâmpada rodando-o para a esquerda.
3. Retirar a lâmpada do casquilho pressionando a lâmpada e
rodando-a para a esquerda.
4. Inserir uma nova lâmpada no casquilho.
5. Montar o casquilho da lâmpada no grupo óptico. Rodar o
casquilho da lâmpada para a
direita e garantir que fica bem
fixado.

Conservação do veículo181
6. Voltar a montar o grupo ópticoguiando os olhais existentes no
grupo óptico para as
correspondentes aberturas.
7. Voltar a colocar os 2 parafusos retirados anteriormente e fechar a
porta da bagageira.
Indicadores de mudança

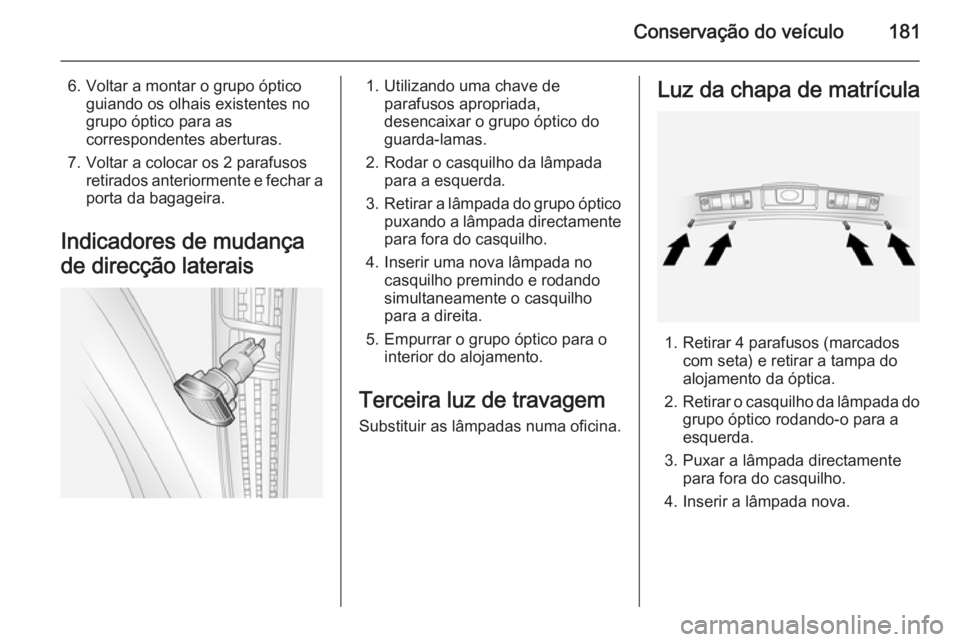

de direcção laterais1. Utilizando uma chave de parafusos apropriada,
desencaixar o grupo óptico do
guarda-lamas.
2. Rodar o casquilho da lâmpada para a esquerda.
3. Retirar a lâmpada do grupo óptico
puxando a lâmpada directamente
para fora do casquilho.
4. Inserir uma nova lâmpada no casquilho premindo e rodando
simultaneamente o casquilho
para a direita.
5. Empurrar o grupo óptico para o interior do alojamento.
Terceira luz de travagem
Substituir as lâmpadas numa oficina.Luz da chapa de matrícula
1. Retirar 4 parafusos (marcados com seta) e retirar a tampa do
alojamento da óptica.
2. Retirar o casquilho da lâmpada do
grupo óptico rodando-o para a
esquerda.
3. Puxar a lâmpada directamente para fora do casquilho.
4. Inserir a lâmpada nova.

182Conservação do veículo
5. Montar de novo o casquilho dalâmpada no grupo óptico, rodar o
casquilho da lâmpada para a
direita e garantir que fica bem
fixado.
6. Voltar a colocar a tampa usando os 4 parafusos retirados
anteriormente.

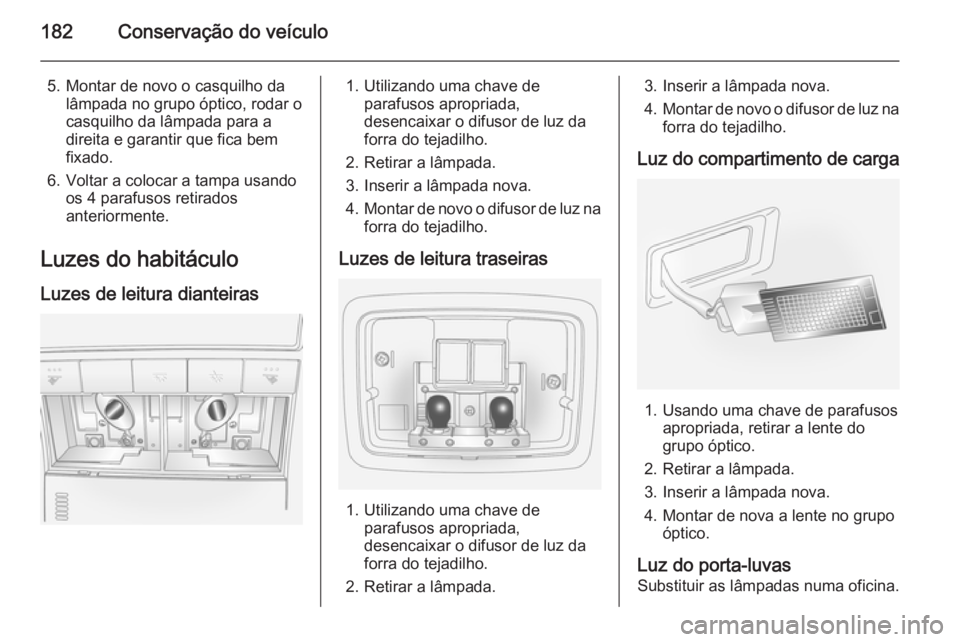

Luzes do habitáculo Luzes de leitura dianteiras1. Utilizando uma chave de parafusos apropriada,
desencaixar o difusor de luz da
forra do tejadilho.
2. Retirar a lâmpada.
3. Inserir a lâmpada nova.
4. Montar de novo o difusor de luz na
forra do tejadilho.
Luzes de leitura traseiras
1. Utilizando uma chave de parafusos apropriada,
desencaixar o difusor de luz da
forra do tejadilho.
2. Retirar a lâmpada.
3. Inserir a lâmpada nova.
4. Montar de novo o difusor de luz na
forra do tejadilho.
Luz do compartimento de carga
1. Usando uma chave de parafusos apropriada, retirar a lente do
grupo óptico.
2. Retirar a lâmpada.
3. Inserir a lâmpada nova.
4. Montar de nova a lente no grupo óptico.
Luz do porta-luvas
Substituir as lâmpadas numa oficina.

Conservação do veículo183Iluminação do painel de
instrumentos
Substituir as lâmpadas numa oficina.Instalação eléctrica
Fusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem duas caixas de fusíveis no
veículo:
■ no compartimento do motor junto ao depósito de líquido de
arrefecimento,
■ no painel de instrumentos, do lado esquerdo do espaço inferior para
os pés do passageiro dianteiro ou em veículo com volante à direita,
do lado esquerdo do espaço
inferior para os pés do condutor.
Antes de se substituir um fusível,
desligar o respectivo interruptor e a ignição.
Um fusível fundido é identificável por
um fio derretido. Não substituir o
fusível enquanto não se corrigir o que levou a que se fundisse.
Algumas funções são protegidas por vários fusíveis. Podem também
existir fusíveis sem função atribuída.É aconselhável ter disponível um conjunto completo de fusíveis de
reserva. Os fusíveis de reserva
podem ser guardados na caixa de
fusíveis do compartimento do motor.

184Conservação do veículo
Extractor de fusíveis

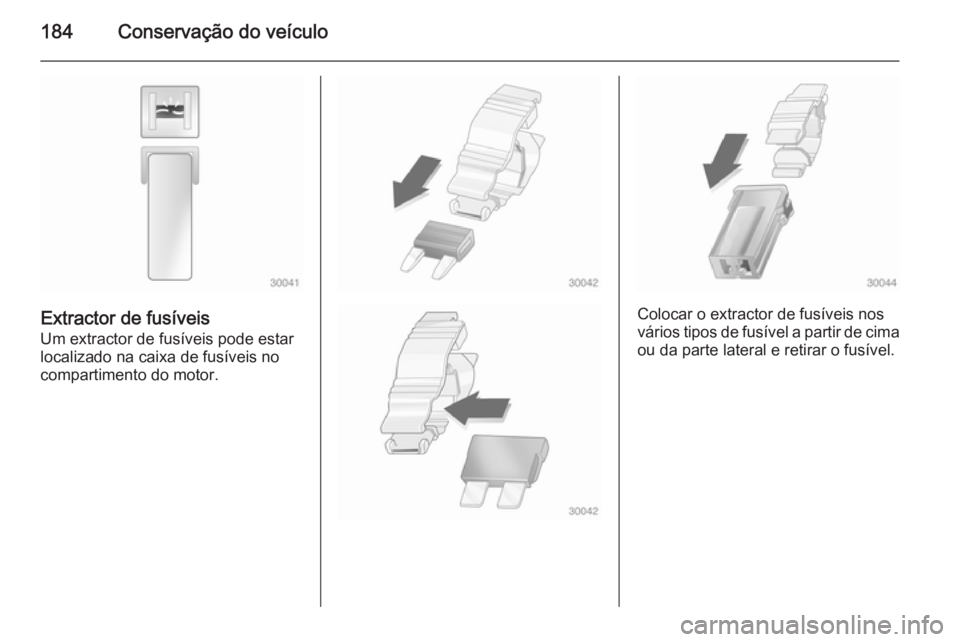

Um extractor de fusíveis pode estar
localizado na caixa de fusíveis no
compartimento do motor.Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.

Conservação do veículo185Caixa de fusíveis no
compartimento do motor

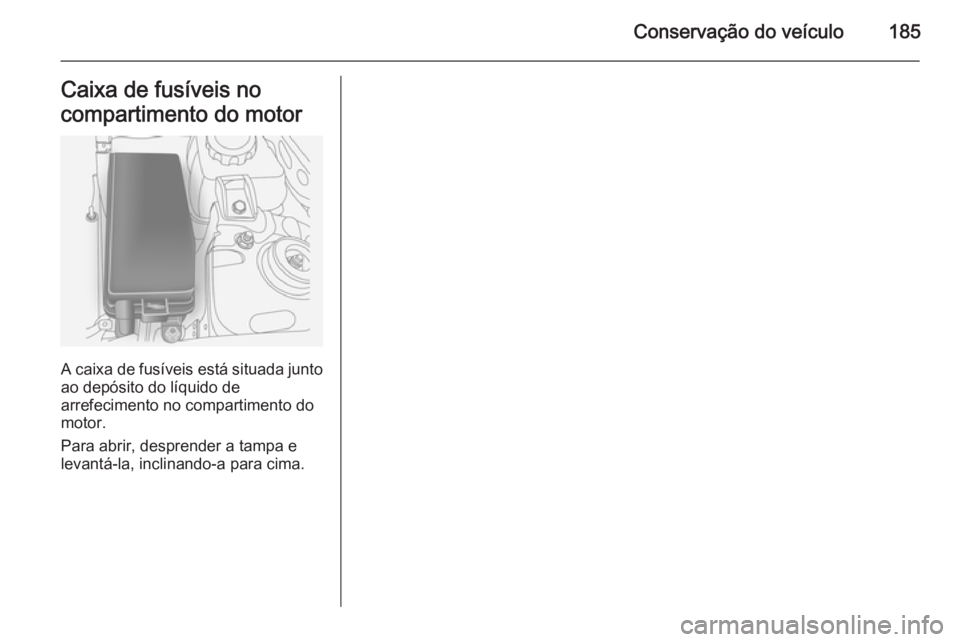

A caixa de fusíveis está situada junto
ao depósito do líquido de
arrefecimento no compartimento do
motor.
Para abrir, desprender a tampa e
levantá-la, inclinando-a para cima.

186Conservação do veículo

Conservação do veículo187

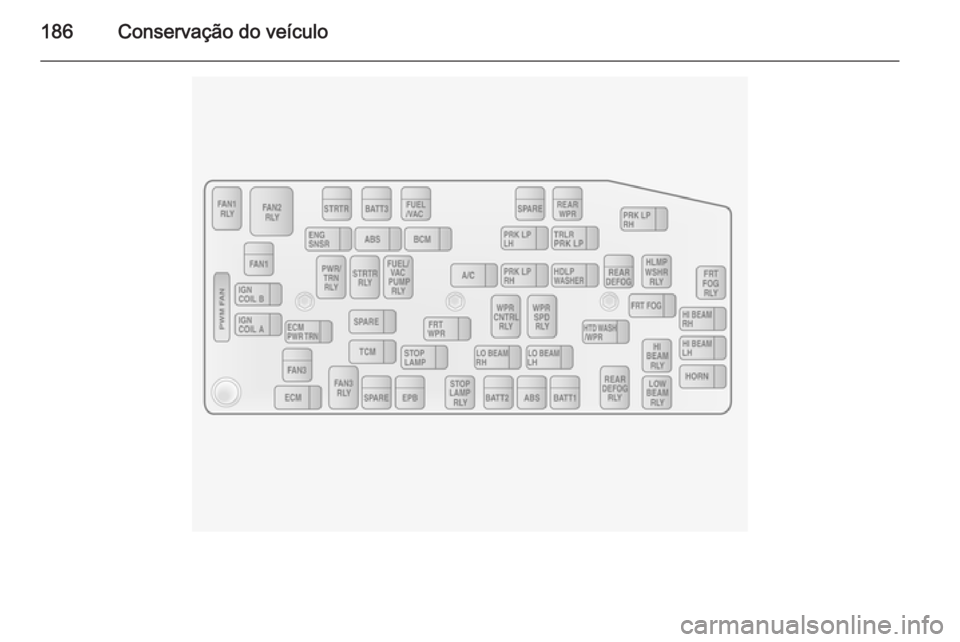

FusívelCircuitoABSSistema de
Travagem Anti‐
bloqueioA/CClimatização,
sistema de ar
condicionadoBATT1Caixa de fusíveis
no painel de
instrumentosBATT2Caixa de fusíveis
no painel de
instrumentosBATT3Caixa de fusíveis
no painel de
instrumentosBCMMódulo de
Comando da
CarroçariaECMMódulo de
Comando do
MotorFusívelCircuitoECM PWR TRNMódulo de
Comando do
Motor, Grupo
motopropulsorENG SNSRSensores do
motorEPBTravão de mão
eléctricoFAN1Ventoinha de
arrefecimentoFAN3Ventoinha de
arrefecimentoFRT FOGFaróis de nevo‐
eiro dianteirosFRT WPRLimpa-vidros
dianteiroFUEL/VACBomba de
combustível,
bomba de vácuoHDLP WASHERLava-faróisFusívelCircuitoHI BEAM LHLuz de máximos
(lado esquerdo)HI BEAM RHLuz de máximos
(lado direito)HORNBuzinaHTD WASH/MIRLíquido limpa-
-vidros aquecido,
espelhos retrovi‐
sores exteriores
aquecidosIGN COIL ABobina da igniçãoIGN COIL BBobina da igniçãoLO BEAM LHLuz de médios
(lado esquerdo)LO BEAM RHLuz de médios
(lado direito)PRK LP LHLuz de presença
(lado esquerdo)PRK LP RHLuz de presença
(lado direito)

188Conservação do veículo
FusívelCircuitoPWM FANVentoinha com
modulação por
largura de impulsoREAR DEFOGÓculo traseiro
com desemba‐
ciadorREAR WPRLimpa-vidros
traseiroSPARE-STOP LAMPLuzes dos travõesSTRTRMotor de arranqueTCMMódulo de
Comando da
Caixa de veloci‐
dadesTRLR PRL LPLuzes de
presença do atre‐
lado
Depois de substituir um fusível
defeituoso, fechar a caixa de fusíveis
e pressionar até engatar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.
Caixa de fusíveis no painel
de instrumentos
A caixa de fusíveis está localizada do lado esquerdo do espaço inferior
para os pés do passageiro dianteiro
ou em veículo com volante à direita,
do lado esquerdo do espaço inferior
para os pés do condutor.
Libertar o trinco para abrir a tampa.
