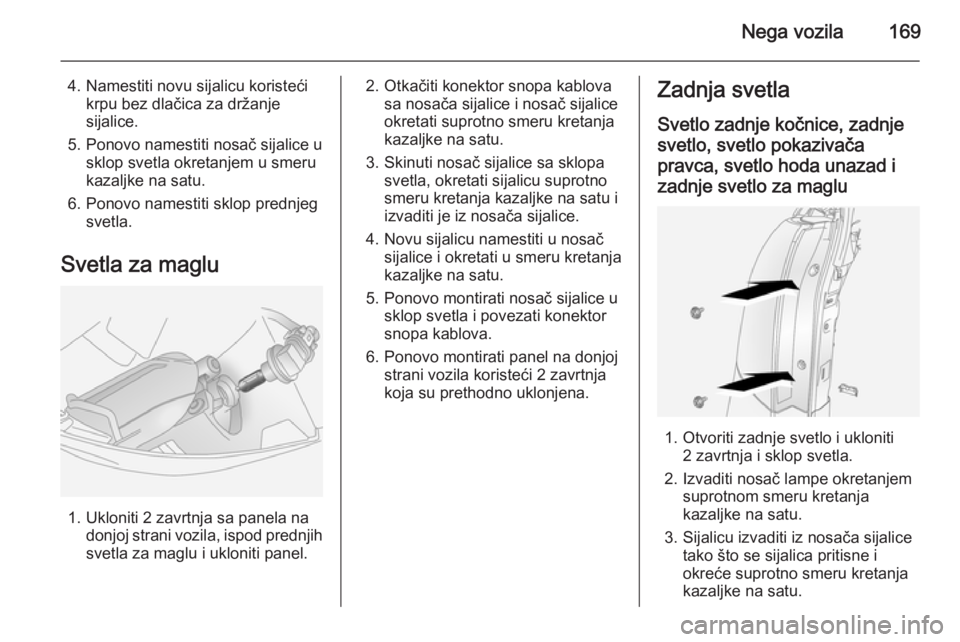

Nega vozila169
4. Namestiti novu sijalicu koristećikrpu bez dlačica za držanje
sijalice.
5. Ponovo namestiti nosač sijalice u sklop svetla okretanjem u smerukazaljke na satu.
6. Ponovo namestiti sklop prednjeg svetla.
Svetla za maglu
1. Ukloniti 2 zavrtnja sa panela na donjoj strani vozila, ispod prednjih
svetla za maglu i ukloniti panel.
2. Otkačiti konektor snopa kablova sa nosača sijalice i nosač sijalice
okretati suprotno smeru kretanja
kazaljke na satu.
3. Skinuti nosač sijalice sa sklopa svetla, okretati sijalicu suprotno
smeru kretanja kazaljke na satu i
izvaditi je iz nosača sijalice.
4. Novu sijalicu namestiti u nosač sijalice i okretati u smeru kretanja
kazaljke na satu.
5. Ponovo montirati nosač sijalice u sklop svetla i povezati konektor
snopa kablova.
6. Ponovo montirati panel na donjoj strani vozila koristeći 2 zavrtnja
koja su prethodno uklonjena.Zadnja svetla
Svetlo zadnje kočnice, zadnjesvetlo, svetlo pokazivača
pravca, svetlo hoda unazad i
zadnje svetlo za maglu
1. Otvoriti zadnje svetlo i ukloniti 2 zavrtnja i sklop svetla.
2. Izvaditi nosač lampe okretanjem suprotnom smeru kretanja
kazaljke na satu.
3. Sijalicu izvaditi iz nosača sijalice tako što se sijalica pritisne i
okreće suprotno smeru kretanja
kazaljke na satu.

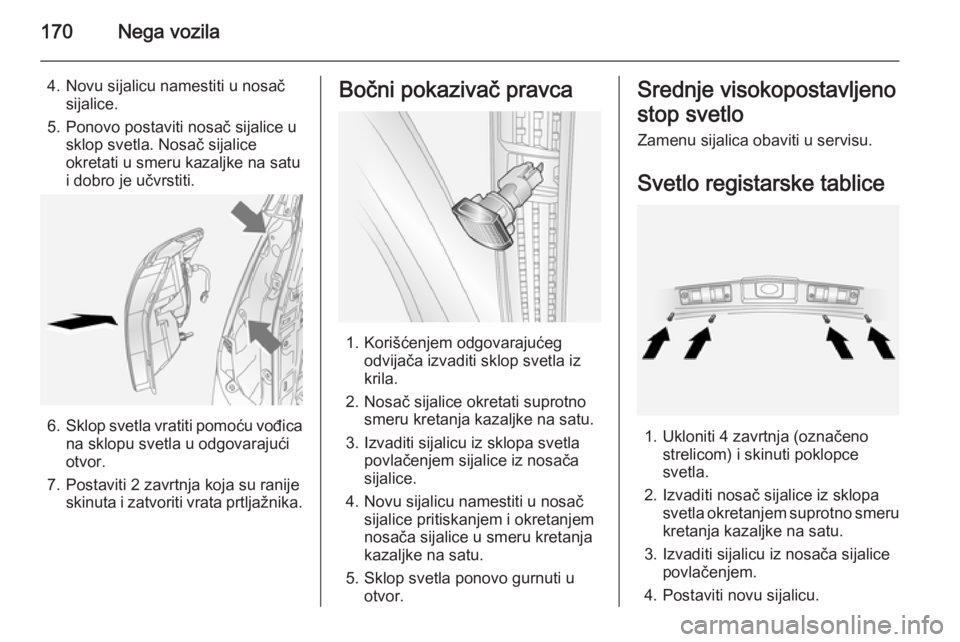

170Nega vozila
4. Novu sijalicu namestiti u nosačsijalice.
5. Ponovo postaviti nosač sijalice u sklop svetla. Nosač sijalice
okretati u smeru kazaljke na satu
i dobro je učvrstiti.
6. Sklop svetla vratiti pomoću vođica
na sklopu svetla u odgovarajući
otvor.
7. Postaviti 2 zavrtnja koja su ranije skinuta i zatvoriti vrata prtljažnika.
Bočni pokazivač pravca
1. Korišćenjem odgovarajućeg odvijača izvaditi sklop svetla iz
krila.
2. Nosač sijalice okretati suprotno smeru kretanja kazaljke na satu.
3. Izvaditi sijalicu iz sklopa svetla povlačenjem sijalice iz nosača
sijalice.
4. Novu sijalicu namestiti u nosač sijalice pritiskanjem i okretanjem
nosača sijalice u smeru kretanja
kazaljke na satu.
5. Sklop svetla ponovo gurnuti u otvor.
Srednje visokopostavljeno
stop svetlo
Zamenu sijalica obaviti u servisu.
Svetlo registarske tablice
1. Ukloniti 4 zavrtnja (označeno strelicom) i skinuti poklopce
svetla.
2. Izvaditi nosač sijalice iz sklopa svetla okretanjem suprotno smeru
kretanja kazaljke na satu.
3. Izvaditi sijalicu iz nosača sijalice povlačenjem.
4. Postaviti novu sijalicu.

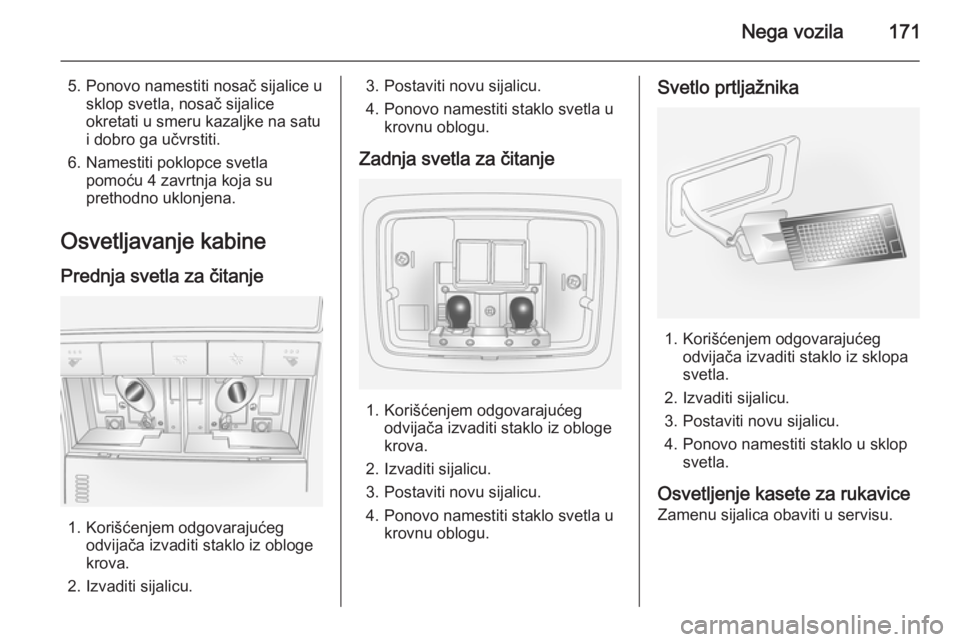

Nega vozila171
5. Ponovo namestiti nosač sijalice usklop svetla, nosač sijalice
okretati u smeru kazaljke na satu
i dobro ga učvrstiti.
6. Namestiti poklopce svetla pomoću 4 zavrtnja koja su
prethodno uklonjena.
Osvetljavanje kabine Prednja svetla za čitanje
1. Korišćenjem odgovarajućeg odvijača izvaditi staklo iz obloge
krova.
2. Izvaditi sijalicu.
3. Postaviti novu sijalicu.
4. Ponovo namestiti staklo svetla u krovnu oblogu.
Zadnja svetla za čitanje
1. Korišćenjem odgovarajućeg odvijača izvaditi staklo iz obloge
krova.
2. Izvaditi sijalicu.
3. Postaviti novu sijalicu.
4. Ponovo namestiti staklo svetla u krovnu oblogu.
Svetlo prtljažnika
1. Korišćenjem odgovarajućegodvijača izvaditi staklo iz sklopa
svetla.
2. Izvaditi sijalicu.
3. Postaviti novu sijalicu.
4. Ponovo namestiti staklo u sklop svetla.
Osvetljenje kasete za rukavice
Zamenu sijalica obaviti u servisu.

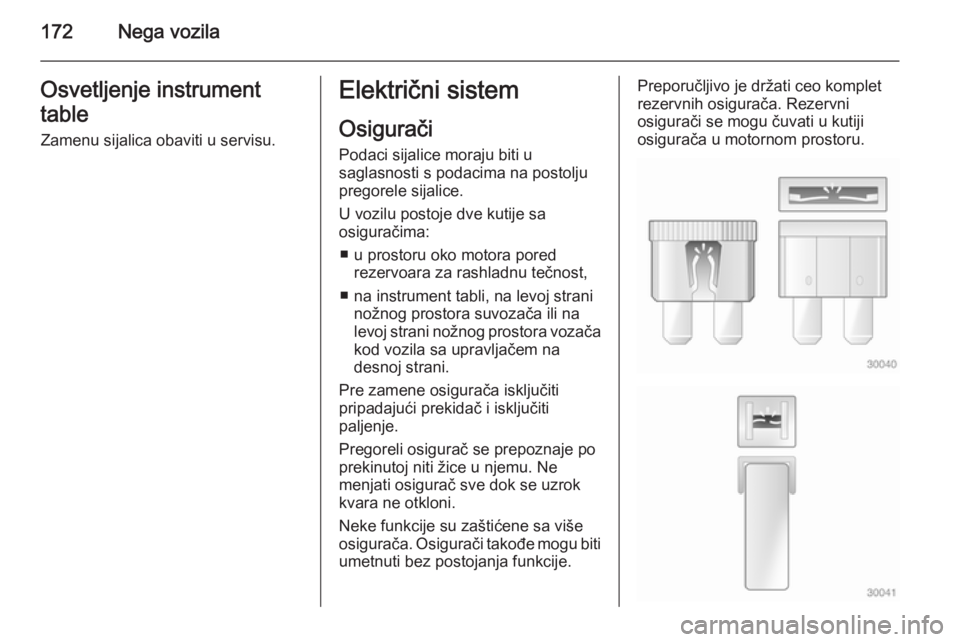

172Nega vozilaOsvetljenje instrument
table Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu postoje dve kutije sa
osiguračima:
■ u prostoru oko motora pored rezervoara za rashladnu tečnost,
■ na instrument tabli, na levoj strani nožnog prostora suvozača ili na
levoj strani nožnog prostora vozača kod vozila sa upravljačem na
desnoj strani.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača. Osigurači takođe mogu biti
umetnuti bez postojanja funkcije.Preporučljivo je držati ceo komplet
rezervnih osigurača. Rezervni
osigurači se mogu čuvati u kutiji
osigurača u motornom prostoru.

Nega vozila173

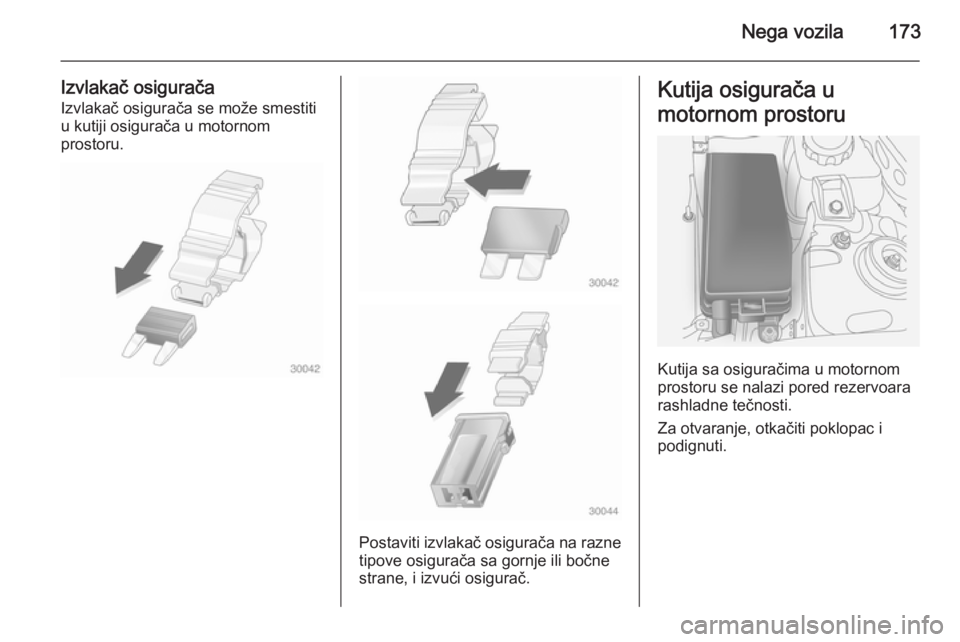

Izvlakač osiguračaIzvlakač osigurača se može smestiti
u kutiji osigurača u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.

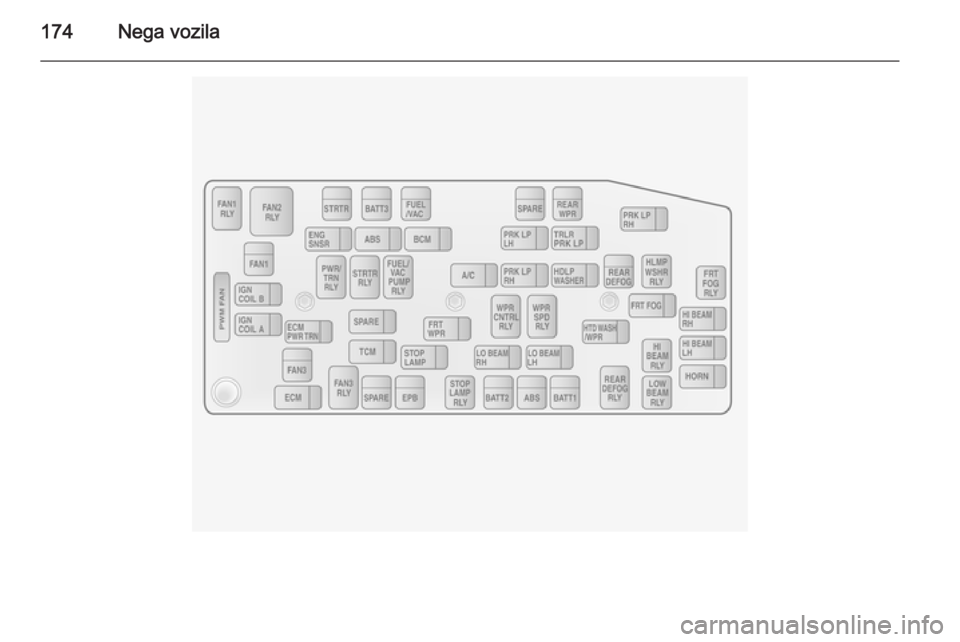

Kutija osigurača u
motornom prostoru
Kutija sa osiguračima u motornom
prostoru se nalazi pored rezervoara
rashladne tečnosti.
Za otvaranje, otkačiti poklopac i
podignuti.

174Nega vozila

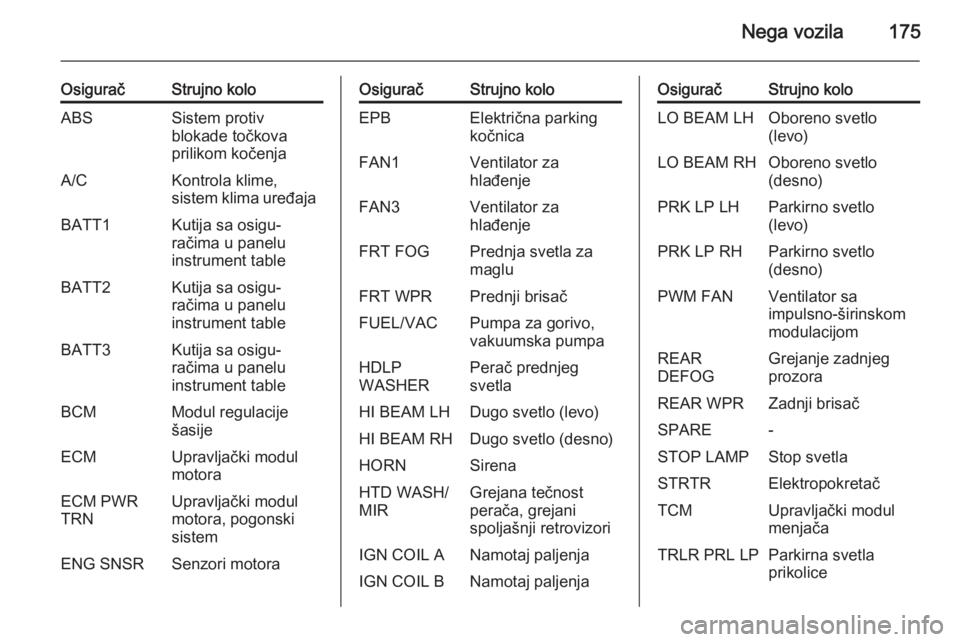

Nega vozila175
OsiguračStrujno koloABSSistem protiv
blokade točkova
prilikom kočenjaA/CKontrola klime,
sistem klima uređajaBATT1Kutija sa osigu‐
račima u panelu
instrument tableBATT2Kutija sa osigu‐
račima u panelu
instrument tableBATT3Kutija sa osigu‐
račima u panelu
instrument tableBCMModul regulacije
šasijeECMUpravljački modul
motoraECM PWR
TRNUpravljački modul
motora, pogonski
sistemENG SNSRSenzori motoraOsiguračStrujno koloEPBElektrična parking
kočnicaFAN1Ventilator za
hlađenjeFAN3Ventilator za
hlađenjeFRT FOGPrednja svetla za
magluFRT WPRPrednji brisačFUEL/VACPumpa za gorivo,
vakuumska pumpaHDLP
WASHERPerač prednjeg
svetlaHI BEAM LHDugo svetlo (levo)HI BEAM RHDugo svetlo (desno)HORNSirenaHTD WASH/
MIRGrejana tečnost
perača, grejani
spoljašnji retrovizoriIGN COIL ANamotaj paljenjaIGN COIL BNamotaj paljenjaOsiguračStrujno koloLO BEAM LHOboreno svetlo
(levo)LO BEAM RHOboreno svetlo
(desno)PRK LP LHParkirno svetlo
(levo)PRK LP RHParkirno svetlo
(desno)PWM FANVentilator sa
impulsno-širinskom
modulacijomREAR
DEFOGGrejanje zadnjeg
prozoraREAR WPRZadnji brisačSPARE-STOP LAMPStop svetlaSTRTRElektropokretačTCMUpravljački modul
menjačaTRLR PRL LPParkirna svetla
prikolice

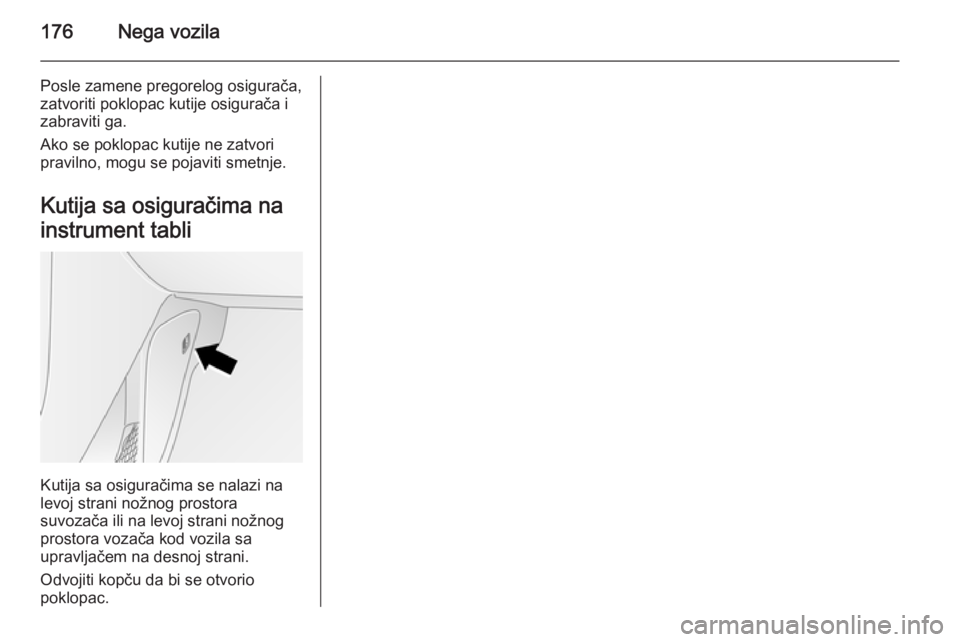

176Nega vozila
Posle zamene pregorelog osigurača,zatvoriti poklopac kutije osigurača i
zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, mogu se pojaviti smetnje.

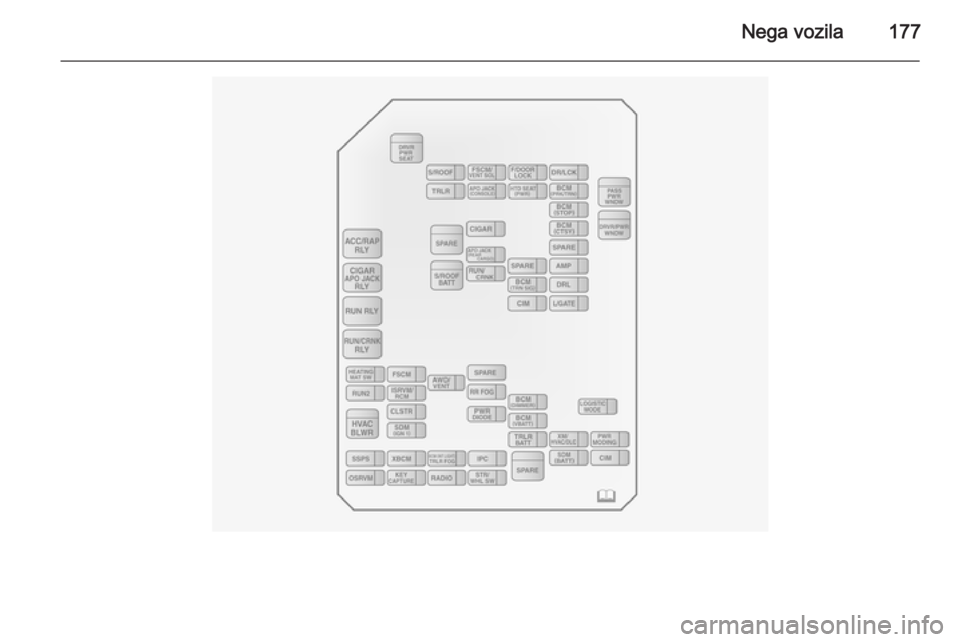

Kutija sa osiguračima nainstrument tabli
Kutija sa osiguračima se nalazi na
levoj strani nožnog prostora
suvozača ili na levoj strani nožnog
prostora vozača kod vozila sa
upravljačem na desnoj strani.
Odvojiti kopču da bi se otvorio
poklopac.

Nega vozila177

178Nega vozila

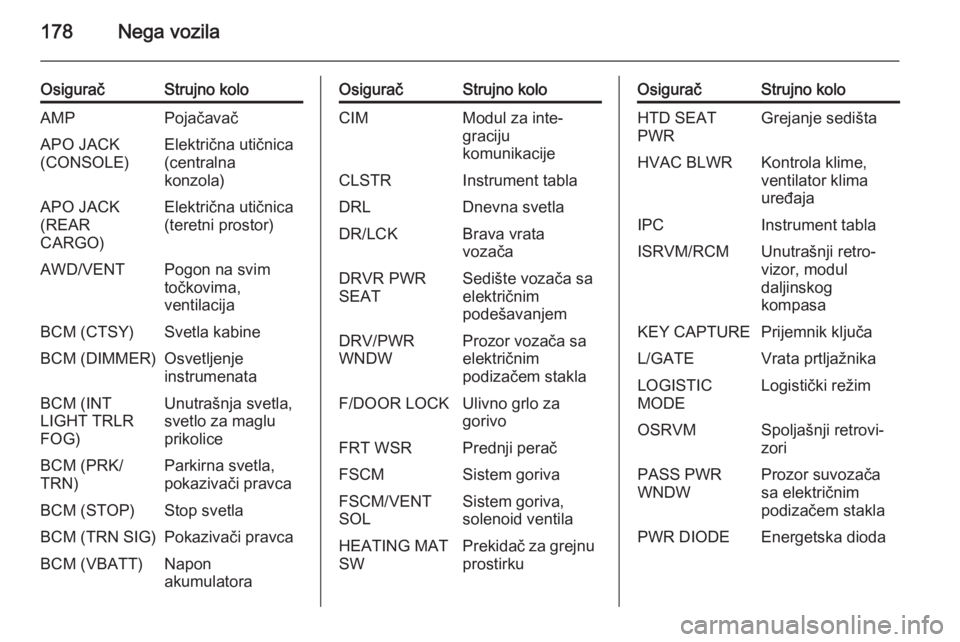

OsiguračStrujno koloAMPPojačavačAPO JACK
(CONSOLE)Električna utičnica
(centralna
konzola)APO JACK
(REAR
CARGO)Električna utičnica
(teretni prostor)AWD/VENTPogon na svim
točkovima,
ventilacijaBCM (CTSY)Svetla kabineBCM (DIMMER)Osvetljenje
instrumenataBCM (INT
LIGHT TRLR
FOG)Unutrašnja svetla,
svetlo za maglu
prikoliceBCM (PRK/
TRN)Parkirna svetla,
pokazivači pravcaBCM (STOP)Stop svetlaBCM (TRN SIG)Pokazivači pravcaBCM (VBATT)Napon
akumulatoraOsiguračStrujno koloCIMModul za inte‐
graciju
komunikacijeCLSTRInstrument tablaDRLDnevna svetlaDR/LCKBrava vrata
vozačaDRVR PWR
SEATSedište vozača sa
električnim
podešavanjemDRV/PWR
WNDWProzor vozača sa
električnim
podizačem staklaF/DOOR LOCKUlivno grlo za
gorivoFRT WSRPrednji peračFSCMSistem gorivaFSCM/VENT
SOLSistem goriva,
solenoid ventilaHEATING MAT
SWPrekidač za grejnu prostirkuOsiguračStrujno koloHTD SEAT
PWRGrejanje sedištaHVAC BLWRKontrola klime,
ventilator klima
uređajaIPCInstrument tablaISRVM/RCMUnutrašnji retro‐
vizor, modul
daljinskog
kompasaKEY CAPTUREPrijemnik ključaL/GATEVrata prtljažnikaLOGISTIC
MODELogistički režimOSRVMSpoljašnji retrovi‐
zoriPASS PWR
WNDWProzor suvozača
sa električnim
podizačem staklaPWR DIODEEnergetska dioda
