Page 71 of 227

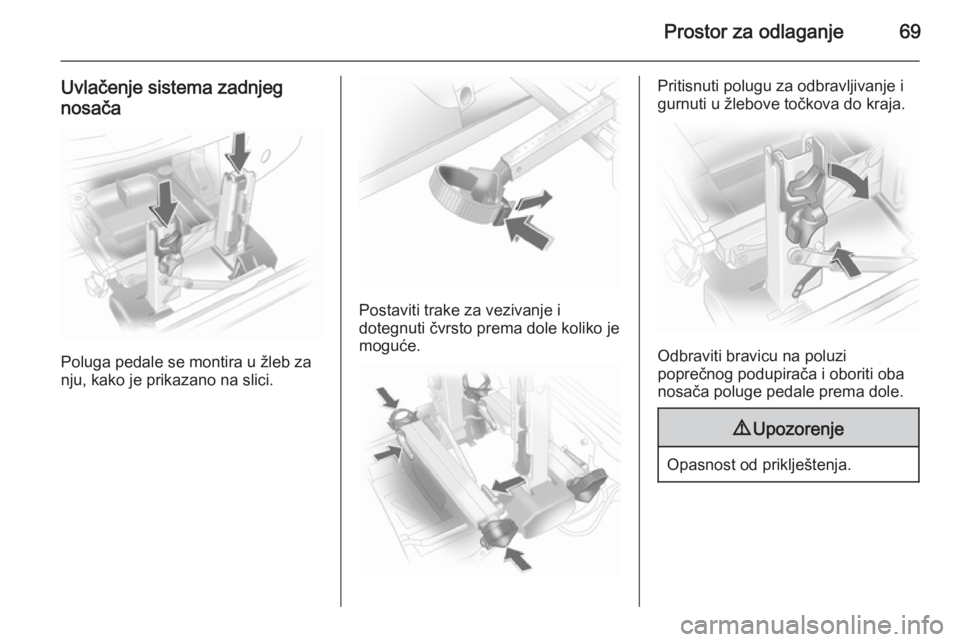

Prostor za odlaganje69
Uvlačenje sistema zadnjegnosača
Poluga pedale se montira u žleb za
nju, kako je prikazano na slici.
Postaviti trake za vezivanje i
dotegnuti čvrsto prema dole koliko je
moguće.
Pritisnuti polugu za odbravljivanje i
gurnuti u žlebove točkova do kraja.
Odbraviti bravicu na poluzi
poprečnog podupirača i oboriti oba
nosača poluge pedale prema dole.
9 Upozorenje
Opasnost od priklještenja.
Page 72 of 227

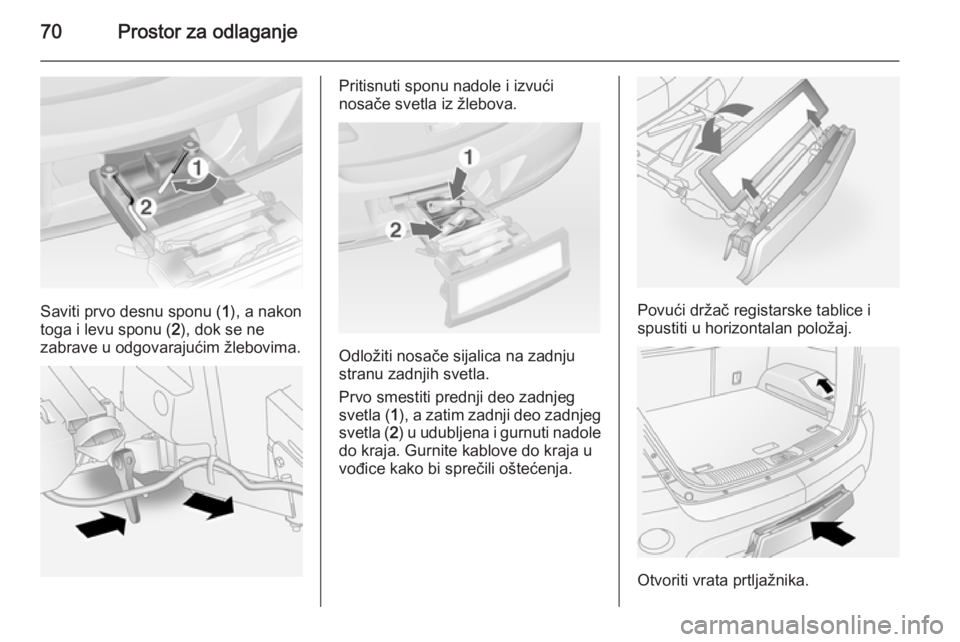

70Prostor za odlaganje
Saviti prvo desnu sponu (1), a nakon
toga i levu sponu ( 2), dok se ne
zabrave u odgovarajućim žlebovima.
Pritisnuti sponu nadole i izvući
nosače svetla iz žlebova.
Odložiti nosače sijalica na zadnju
stranu zadnjih svetla.
Prvo smestiti prednji deo zadnjeg
svetla ( 1), a zatim zadnji deo zadnjeg
svetla ( 2) u udubljena i gurnuti nadole
do kraja. Gurnite kablove do kraja u
vođice kako bi sprečili oštećenja.
Povući držač registarske tablice i
spustiti u horizontalan položaj.
Otvoriti vrata prtljažnika.
Page 73 of 227

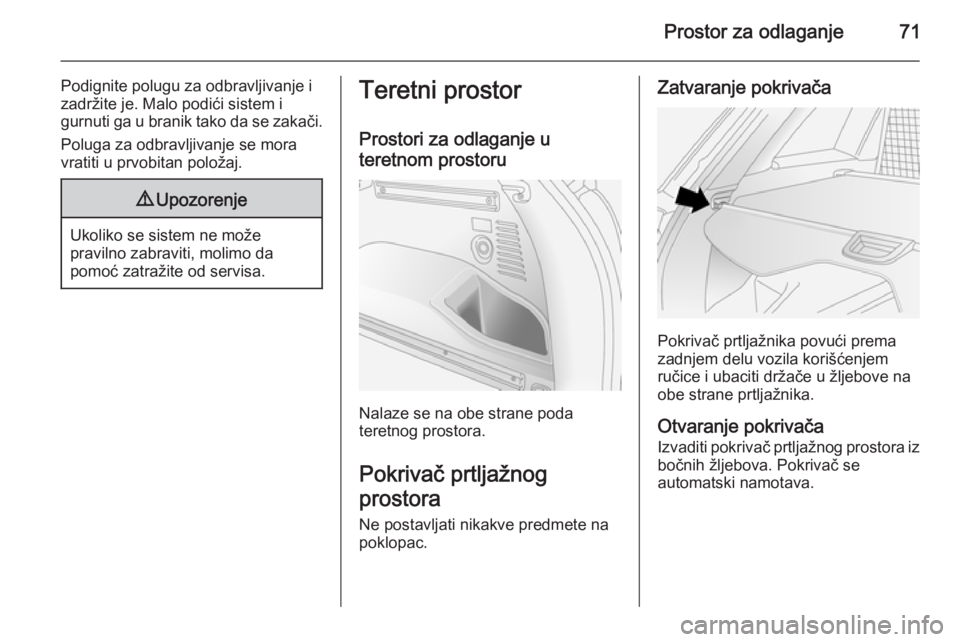

Prostor za odlaganje71
Podignite polugu za odbravljivanje i
zadržite je. Malo podići sistem i
gurnuti ga u branik tako da se zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.
Teretni prostor
Prostori za odlaganje u
teretnom prostoru
Nalaze se na obe strane poda
teretnog prostora.
Pokrivač prtljažnog
prostora Ne postavljati nikakve predmete na
poklopac.
Zatvaranje pokrivača
Pokrivač prtljažnika povući prema
zadnjem delu vozila korišćenjem
ručice i ubaciti držače u žljebove na
obe strane prtljažnika.
Otvaranje pokrivača
Izvaditi pokrivač prtljažnog prostora iz bočnih žljebova. Pokrivač se
automatski namotava.

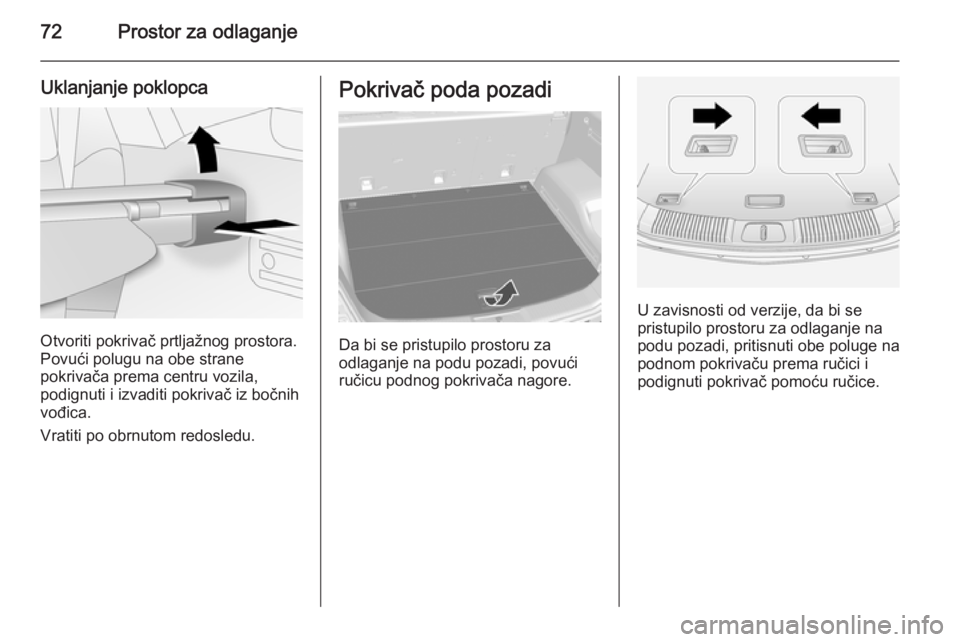

Page 74 of 227
72Prostor za odlaganje
Uklanjanje poklopca
Otvoriti pokrivač prtljažnog prostora.
Povući polugu na obe strane
pokrivača prema centru vozila,
podignuti i izvaditi pokrivač iz bočnih
vođica.
Vratiti po obrnutom redosledu.
Pokrivač poda pozadi
Da bi se pristupilo prostoru za
odlaganje na podu pozadi, povući
ručicu podnog pokrivača nagore.
U zavisnosti od verzije, da bi se
pristupilo prostoru za odlaganje na
podu pozadi, pritisnuti obe poluge na
podnom pokrivaču prema ručici i
podignuti pokrivač pomoću ručice.
Page 75 of 227

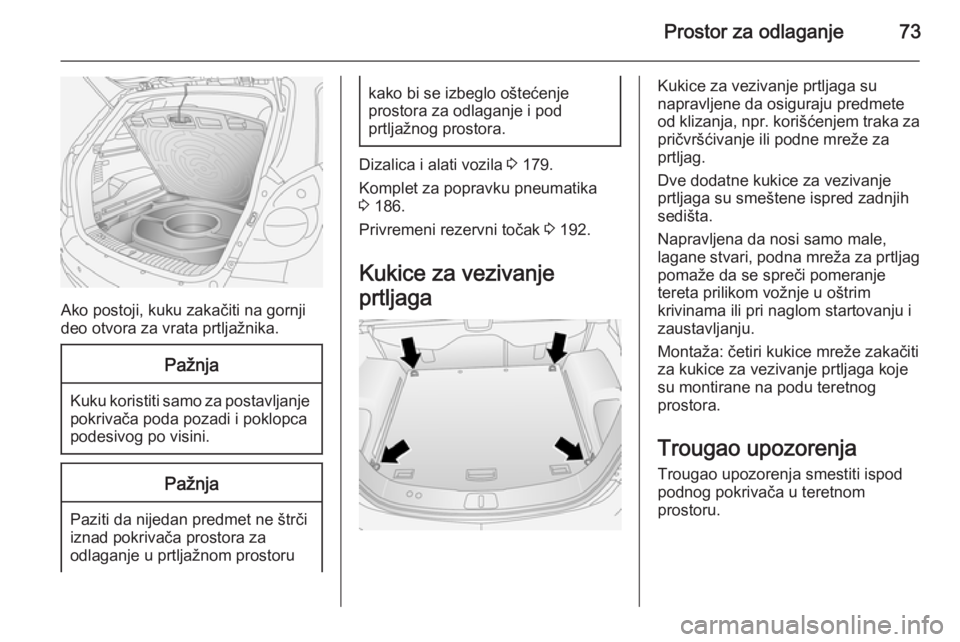

Prostor za odlaganje73
Ako postoji, kuku zakačiti na gornji
deo otvora za vrata prtljažnika.
Pažnja
Kuku koristiti samo za postavljanje pokrivača poda pozadi i poklopcapodesivog po visini.
Pažnja
Paziti da nijedan predmet ne štrči
iznad pokrivača prostora za
odlaganje u prtljažnom prostoru
kako bi se izbeglo oštećenje
prostora za odlaganje i pod
prtljažnog prostora.
Dizalica i alati vozila 3 179.
Komplet za popravku pneumatika
3 186.
Privremeni rezervni točak 3 192.
Kukice za vezivanje
prtljaga
Kukice za vezivanje prtljaga su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za
pričvršćivanje ili podne mreže za
prtljag.
Dve dodatne kukice za vezivanje
prtljaga su smeštene ispred zadnjih
sedišta.
Napravljena da nosi samo male,
lagane stvari, podna mreža za prtljag
pomaže da se spreči pomeranje
tereta prilikom vožnje u oštrim
krivinama ili pri naglom startovanju i
zaustavljanju.
Montaža: četiri kukice mreže zakačiti
za kukice za vezivanje prtljaga koje
su montirane na podu teretnog
prostora.
Trougao upozorenja
Trougao upozorenja smestiti ispod
podnog pokrivača u teretnom
prostoru.
Page 76 of 227

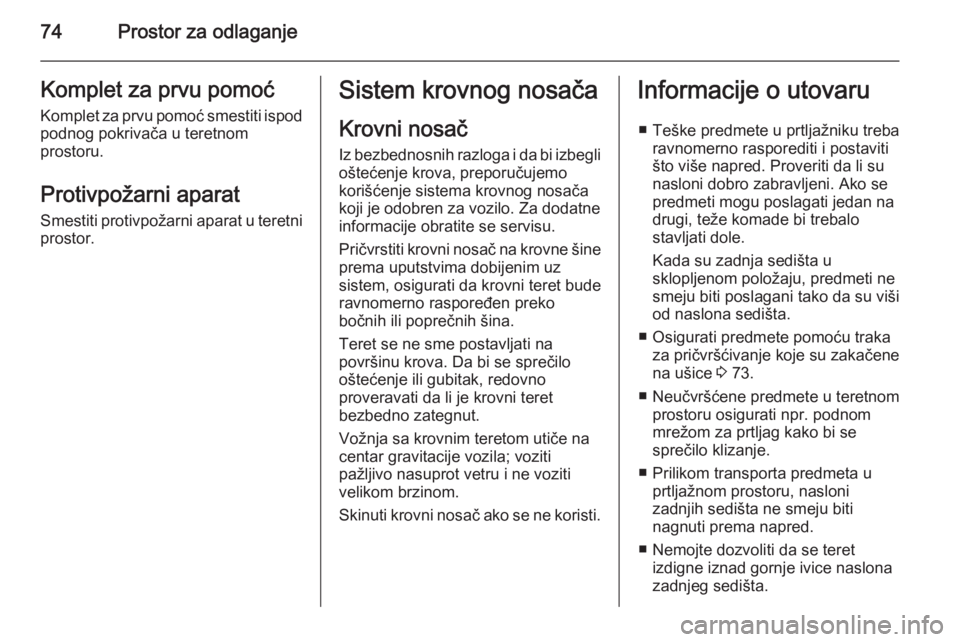

74Prostor za odlaganjeKomplet za prvu pomoć
Komplet za prvu pomoć smestiti ispod podnog pokrivača u teretnom
prostoru.
Protivpožarni aparat
Smestiti protivpožarni aparat u teretni
prostor.Sistem krovnog nosača
Krovni nosač
Iz bezbednosnih razloga i da bi izbegli oštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo. Za dodatne
informacije obratite se servisu.
Pričvrstiti krovni nosač na krovne šine prema uputstvima dobijenim uz
sistem, osigurati da krovni teret bude
ravnomerno raspoređen preko
bočnih ili poprečnih šina.
Teret se ne sme postavljati na
površinu krova. Da bi se sprečilo
oštećenje ili gubitak, redovno
proveravati da li je krovni teret
bezbedno zategnut.
Vožnja sa krovnim teretom utiče na
centar gravitacije vozila; voziti
pažljivo nasuprot vetru i ne voziti
velikom brzinom.
Skinuti krovni nosač ako se ne koristi.Informacije o utovaru
■ Teške predmete u prtljažniku treba ravnomerno rasporediti i postaviti
što više napred. Proveriti da li su
nasloni dobro zabravljeni. Ako se predmeti mogu poslagati jedan na
drugi, teže komade bi trebalo
stavljati dole.
Kada su zadnja sedišta u
sklopljenom položaju, predmeti ne
smeju biti poslagani tako da su viši
od naslona sedišta.
■ Osigurati predmete pomoću traka za pričvršćivanje koje su zakačenena ušice 3 73.
■ Neučvršćene predmete u teretnom prostoru osigurati npr. podnommrežom za prtljag kako bi se
sprečilo klizanje.
■ Prilikom transporta predmeta u prtljažnom prostoru, nasloni
zadnjih sedišta ne smeju biti
nagnuti prema napred.
■ Nemojte dozvoliti da se teret izdigne iznad gornje ivice naslonazadnjeg sedišta.
Page 77 of 227

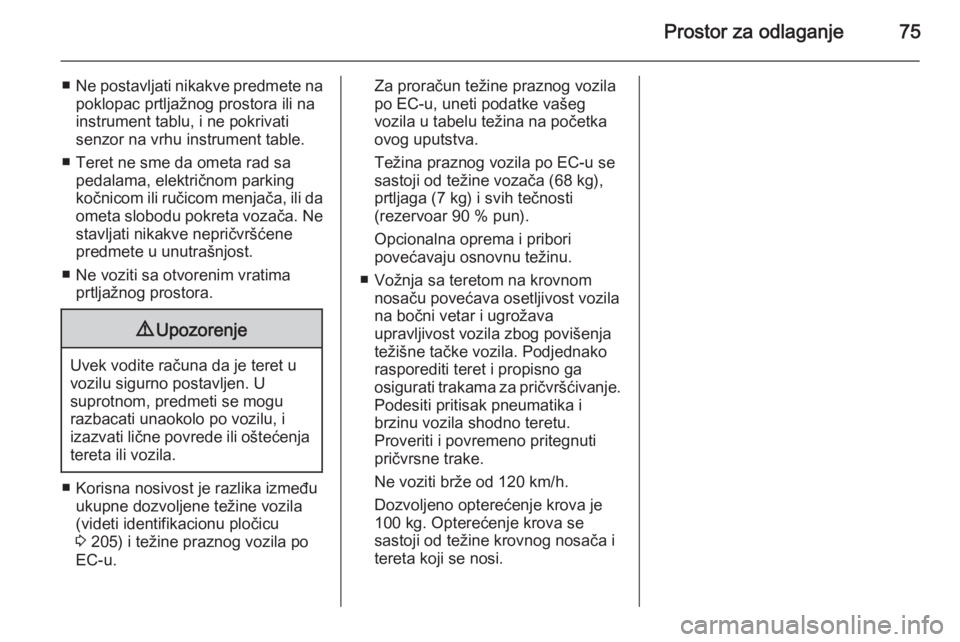

Prostor za odlaganje75
■Ne postavljati nikakve predmete na
poklopac prtljažnog prostora ili na
instrument tablu, i ne pokrivati
senzor na vrhu instrument table.
■ Teret ne sme da ometa rad sa pedalama, električnom parkingkočnicom ili ručicom menjača, ili da
ometa slobodu pokreta vozača. Ne stavljati nikakve nepričvršćenepredmete u unutrašnjost.
■ Ne voziti sa otvorenim vratima prtljažnog prostora.9 Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja tereta ili vozila.
■ Korisna nosivost je razlika između ukupne dozvoljene težine vozila
(videti identifikacionu pločicu
3 205) i težine praznog vozila po
EC-u.
Za proračun težine praznog vozila
po EC-u, uneti podatke vašeg
vozila u tabelu težina na početka ovog uputstva.
Težina praznog vozila po EC-u se
sastoji od težine vozača (68 kg),
prtljaga (7 kg) i svih tečnosti
(rezervoar 90 % pun).
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
■ Vožnja sa teretom na krovnom nosaču povećava osetljivost vozila
na bočni vetar i ugrožava
upravljivost vozila zbog povišenja
težišne tačke vozila. Podjednako
rasporediti teret i propisno ga
osigurati trakama za pričvršćivanje. Podesiti pritisak pneumatika i
brzinu vozila shodno teretu.
Proveriti i povremeno pritegnuti
pričvrsne trake.
Ne voziti brže od 120 km/h.
Dozvoljeno opterećenje krova je
100 kg. Opterećenje krova se
sastoji od težine krovnog nosača i
tereta koji se nosi.

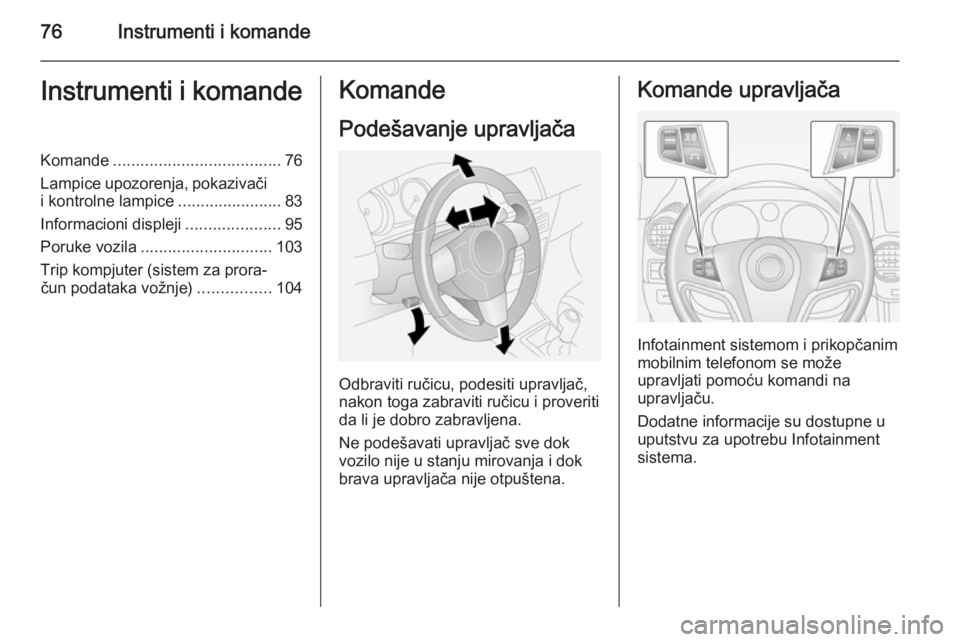

Page 78 of 227
76Instrumenti i komandeInstrumenti i komandeKomande..................................... 76
Lampice upozorenja, pokazivači
i kontrolne lampice .......................83
Informacioni displeji .....................95
Poruke vozila ............................. 103
Trip kompjuter (sistem za prora‐ čun podataka vožnje) ................104Komande
Podešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljena.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije otpuštena.
Komande upravljača
Infotainment sistemom i prikopčanim
mobilnim telefonom se može
upravljati pomoću komandi na
upravljaču.
Dodatne informacije su dostupne u
uputstvu za upotrebu Infotainment
sistema.
Page 79 of 227

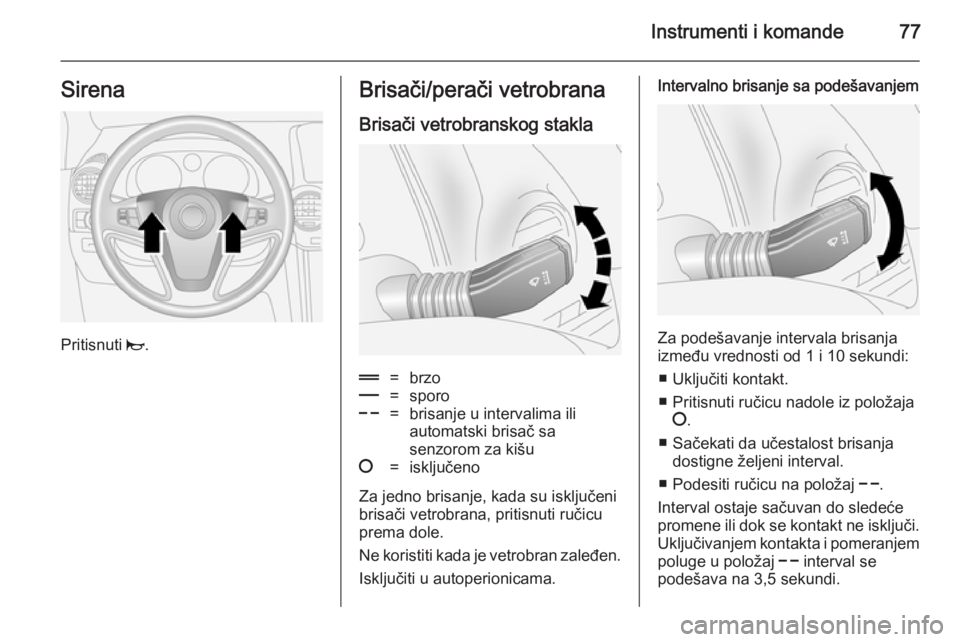

Instrumenti i komande77Sirena
Pritisnuti j.
Brisači/perači vetrobrana
Brisači vetrobranskog stakla&=brzo%=sporo$=brisanje u intervalima ili
automatski brisač sa
senzorom za kišu§=isključeno
Za jedno brisanje, kada su isključeni
brisači vetrobrana, pritisnuti ručicu
prema dole.
Ne koristiti kada je vetrobran zaleđen.
Isključiti u autoperionicama.
Intervalno brisanje sa podešavanjem
Za podešavanje intervala brisanja
između vrednosti od 1 i 10 sekundi:
■ Uključiti kontakt.
■ Pritisnuti ručicu nadole iz položaja §.
■ Sačekati da učestalost brisanja dostigne željeni interval.
■ Podesiti ručicu na položaj $.
Interval ostaje sačuvan do sledeće
promene ili dok se kontakt ne isključi. Uključivanjem kontakta i pomeranjem
poluge u položaj $ interval se
podešava na 3,5 sekundi.
Page 80 of 227

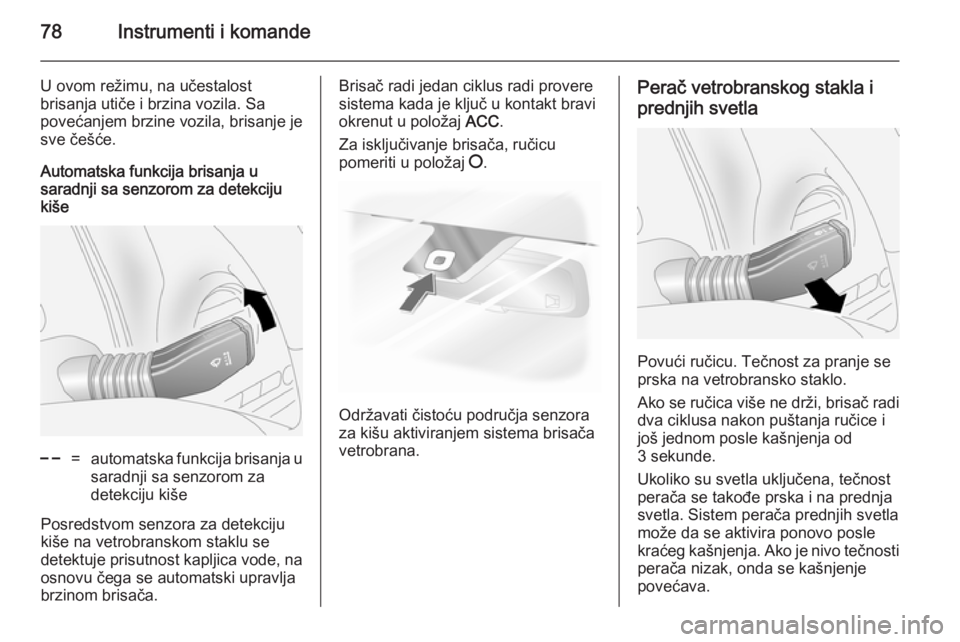

78Instrumenti i komande
U ovom režimu, na učestalost
brisanja utiče i brzina vozila. Sa
povećanjem brzine vozila, brisanje je
sve češće.
Automatska funkcija brisanja u
saradnji sa senzorom za detekciju
kiše$=automatska funkcija brisanja u
saradnji sa senzorom za
detekciju kiše
Posredstvom senzora za detekciju
kiše na vetrobranskom staklu se
detektuje prisutnost kapljica vode, na
osnovu čega se automatski upravlja
brzinom brisača.
Brisač radi jedan ciklus radi provere
sistema kada je ključ u kontakt bravi
okrenut u položaj ACC.
Za isključivanje brisača, ručicu
pomeriti u položaj §.
Održavati čistoću područja senzora
za kišu aktiviranjem sistema brisača
vetrobrana.
Perač vetrobranskog stakla i
prednjih svetla
Povući ručicu. Tečnost za pranje se
prska na vetrobransko staklo.
Ako se ručica više ne drži, brisač radi
dva ciklusa nakon puštanja ručice i
još jednom posle kašnjenja od
3 sekunde.
Ukoliko su svetla uključena, tečnost
perača se takođe prska i na prednja
svetla. Sistem perača prednjih svetla
može da se aktivira ponovo posle
kraćeg kašnjenja. Ako je nivo tečnosti perača nizak, onda se kašnjenje
povećava.
