Page 61 of 227

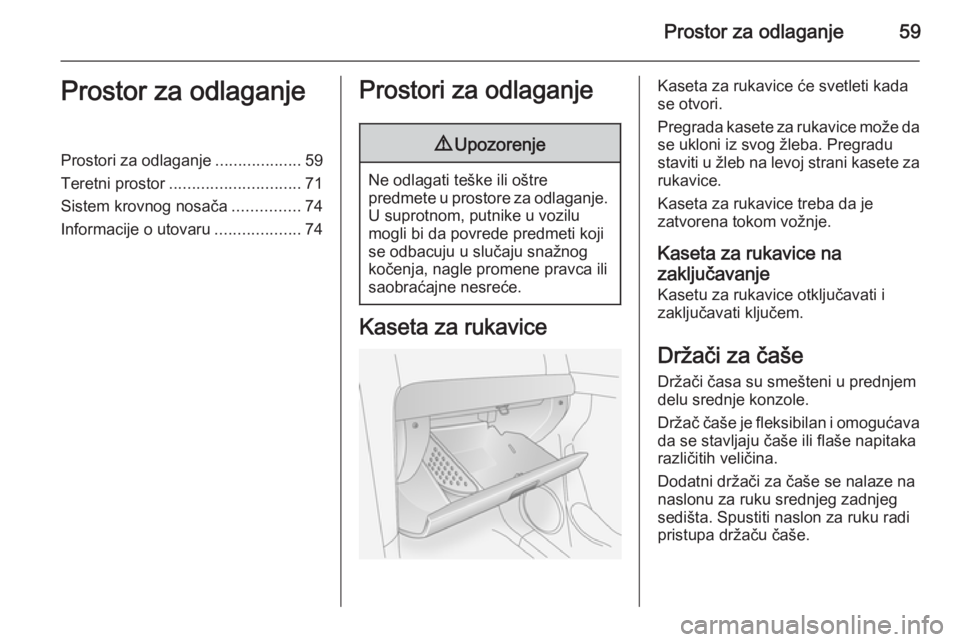

Prostor za odlaganje59Prostor za odlaganjeProstori za odlaganje...................59
Teretni prostor ............................. 71
Sistem krovnog nosača ...............74
Informacije o utovaru ...................74Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, putnike u vozilu
mogli bi da povrede predmeti koji se odbacuju u slučaju snažnogkočenja, nagle promene pravca ili
saobraćajne nesreće.
Kaseta za rukavice
Kaseta za rukavice će svetleti kada
se otvori.
Pregrada kasete za rukavice može da se ukloni iz svog žleba. Pregradu
staviti u žleb na levoj strani kasete za
rukavice.
Kaseta za rukavice treba da je
zatvorena tokom vožnje.
Kaseta za rukavice na zaključavanje Kasetu za rukavice otključavati i
zaključavati ključem.
Držači za čaše
Držači časa su smešteni u prednjem
delu srednje konzole.
Držač čaše je fleksibilan i omogućava
da se stavljaju čaše ili flaše napitaka
različitih veličina.
Dodatni držači za čaše se nalaze na
naslonu za ruku srednjeg zadnjeg
sedišta. Spustiti naslon za ruku radi
pristupa držaču čaše.

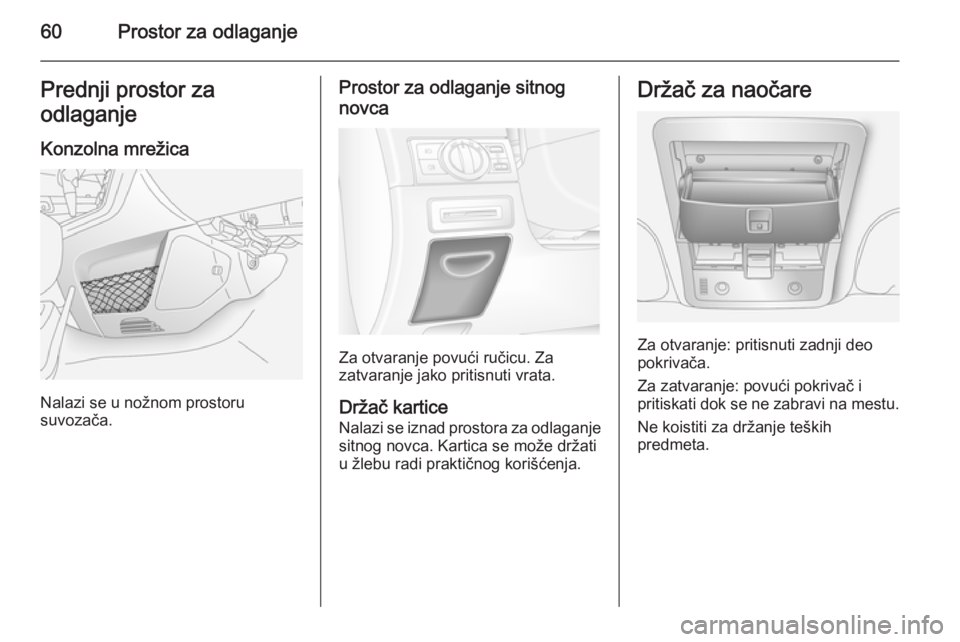

Page 62 of 227
60Prostor za odlaganjePrednji prostor za
odlaganje
Konzolna mrežica
Nalazi se u nožnom prostoru
suvozača.
Prostor za odlaganje sitnog
novca
Za otvaranje povući ručicu. Za
zatvaranje jako pritisnuti vrata.
Držač kartice Nalazi se iznad prostora za odlaganjesitnog novca. Kartica se može držati
u žlebu radi praktičnog korišćenja.
Držač za naočare
Za otvaranje: pritisnuti zadnji deo
pokrivača.
Za zatvaranje: povući pokrivač i
pritiskati dok se ne zabravi na mestu.
Ne koistiti za držanje teških
predmeta.
Page 63 of 227

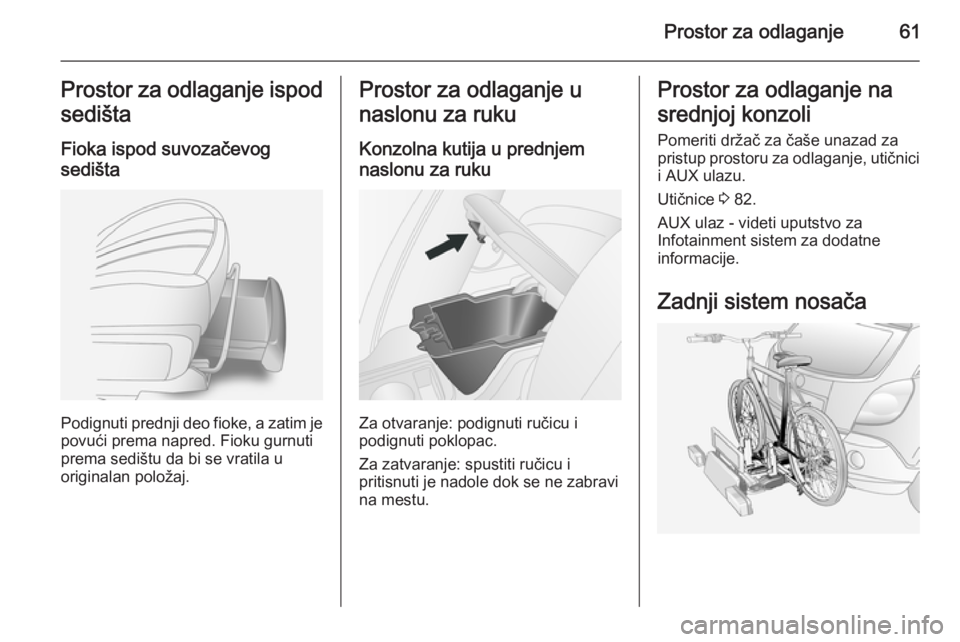

Prostor za odlaganje61Prostor za odlaganje ispod
sedišta
Fioka ispod suvozačevog
sedišta
Podignuti prednji deo fioke, a zatim je
povući prema napred. Fioku gurnuti
prema sedištu da bi se vratila u
originalan položaj.
Prostor za odlaganje u
naslonu za ruku
Konzolna kutija u prednjem naslonu za ruku
Za otvaranje: podignuti ručicu i
podignuti poklopac.
Za zatvaranje: spustiti ručicu i
pritisnuti je nadole dok se ne zabravi
na mestu.
Prostor za odlaganje na
srednjoj konzoli Pomeriti držač za čaše unazad za
pristup prostoru za odlaganje, utičnici
i AUX ulazu.
Utičnice 3 82.
AUX ulaz - videti uputstvo za
Infotainment sistem za dodatne
informacije.
Zadnji sistem nosača
Page 64 of 227

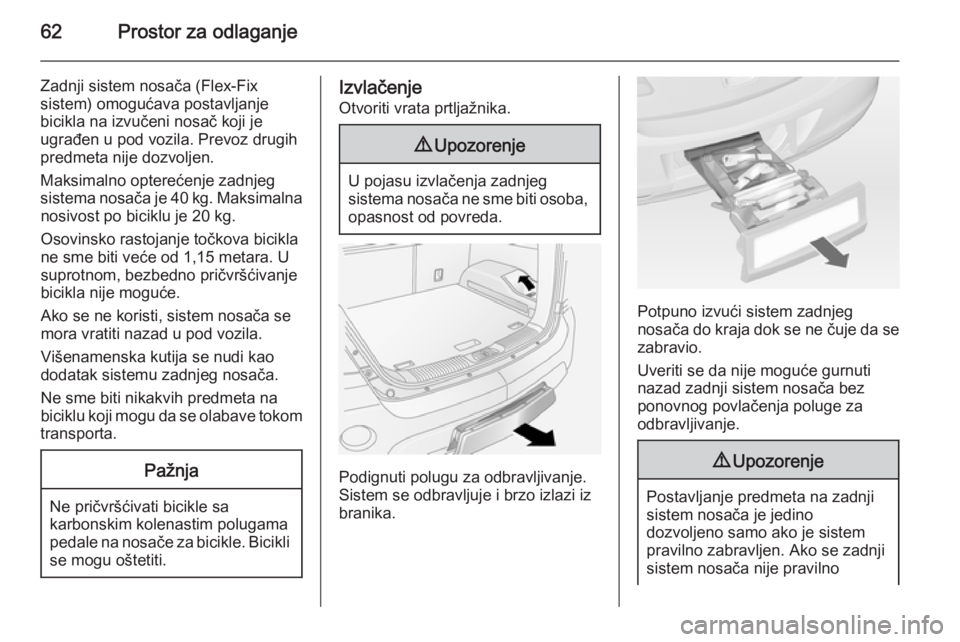

62Prostor za odlaganje
Zadnji sistem nosača (Flex-Fix
sistem) omogućava postavljanje
bicikla na izvučeni nosač koji je
ugrađen u pod vozila. Prevoz drugih
predmeta nije dozvoljen.
Maksimalno opterećenje zadnjeg
sistema nosača je 40 kg. Maksimalna nosivost po biciklu je 20 kg.
Osovinsko rastojanje točkova bicikla
ne sme biti veće od 1,15 metara. U
suprotnom, bezbedno pričvršćivanje
bicikla nije moguće.
Ako se ne koristi, sistem nosača se
mora vratiti nazad u pod vozila.
Višenamenska kutija se nudi kao
dodatak sistemu zadnjeg nosača.
Ne sme biti nikakvih predmeta na
biciklu koji mogu da se olabave tokom
transporta.Pažnja
Ne pričvršćivati bicikle sa
karbonskim kolenastim polugama
pedale na nosače za bicikle. Bicikli se mogu oštetiti.
Izvlačenje
Otvoriti vrata prtljažnika.9 Upozorenje
U pojasu izvlačenja zadnjeg
sistema nosača ne sme biti osoba, opasnost od povreda.
Podignuti polugu za odbravljivanje.
Sistem se odbravljuje i brzo izlazi iz
branika.
Potpuno izvući sistem zadnjeg
nosača do kraja dok se ne čuje da se zabravio.
Uveriti se da nije moguće gurnuti
nazad zadnji sistem nosača bez
ponovnog povlačenja poluge za
odbravljivanje.
9 Upozorenje
Postavljanje predmeta na zadnji
sistem nosača je jedino
dozvoljeno samo ako je sistem
pravilno zabravljen. Ako se zadnji
sistem nosača nije pravilno
Page 65 of 227

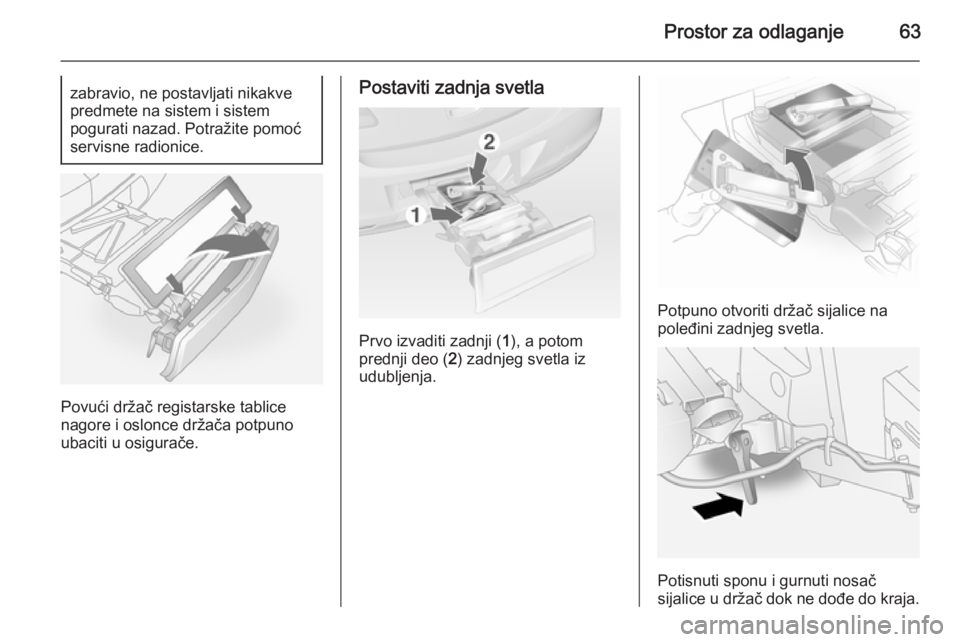

Prostor za odlaganje63zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.
Povući držač registarske tablice
nagore i oslonce držača potpuno
ubaciti u osigurače.
Postaviti zadnja svetla
Prvo izvaditi zadnji ( 1), a potom
prednji deo ( 2) zadnjeg svetla iz
udubljenja.
Potpuno otvoriti držač sijalice na
poleđini zadnjeg svetla.
Potisnuti sponu i gurnuti nosač
sijalice u držač dok ne dođe do kraja.
Page 66 of 227

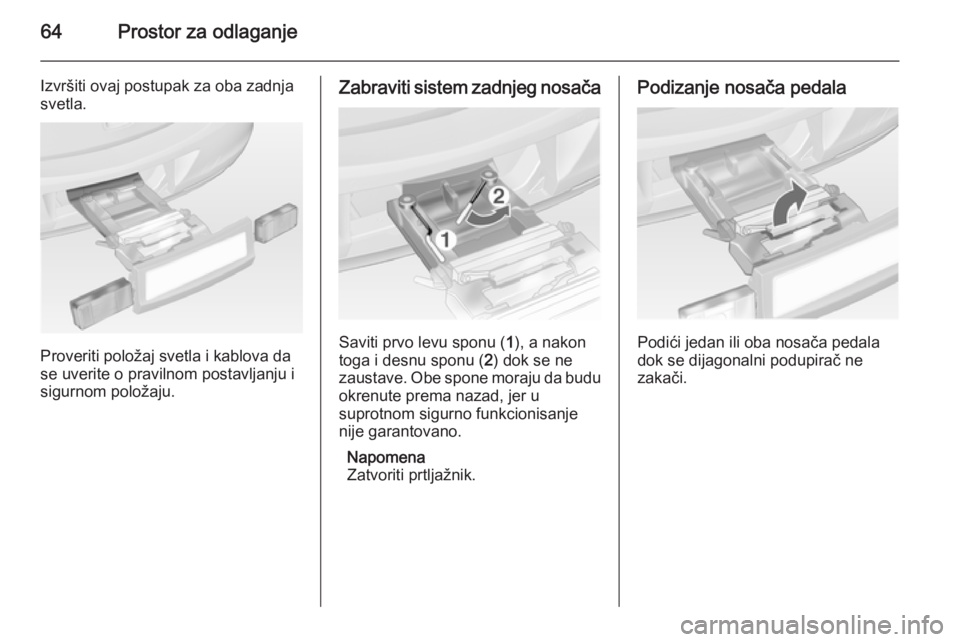

64Prostor za odlaganje
Izvršiti ovaj postupak za oba zadnja
svetla.
Proveriti položaj svetla i kablova da
se uverite o pravilnom postavljanju i
sigurnom položaju.
Zabraviti sistem zadnjeg nosača
Saviti prvo levu sponu ( 1), a nakon
toga i desnu sponu ( 2) dok se ne
zaustave. Obe spone moraju da budu okrenute prema nazad, jer u
suprotnom sigurno funkcionisanje
nije garantovano.
Napomena
Zatvoriti prtljažnik.
Podizanje nosača pedala
Podići jedan ili oba nosača pedala
dok se dijagonalni podupirač ne
zakači.
Page 67 of 227

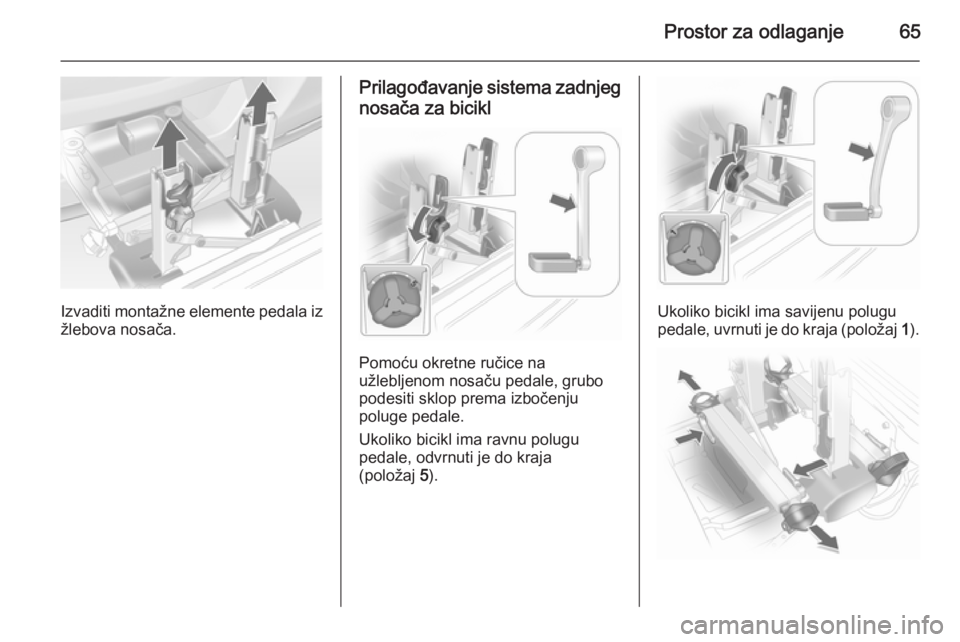

Prostor za odlaganje65
Izvaditi montažne elemente pedala iz
žlebova nosača.
Prilagođavanje sistema zadnjeg
nosača za bicikl
Pomoću okretne ručice na
užlebljenom nosaču pedale, grubo
podesiti sklop prema izbočenju
poluge pedale.
Ukoliko bicikl ima ravnu polugu
pedale, odvrnuti je do kraja
(položaj 5).
Ukoliko bicikl ima savijenu polugu
pedale, uvrnuti je do kraja (položaj 1).
Page 68 of 227

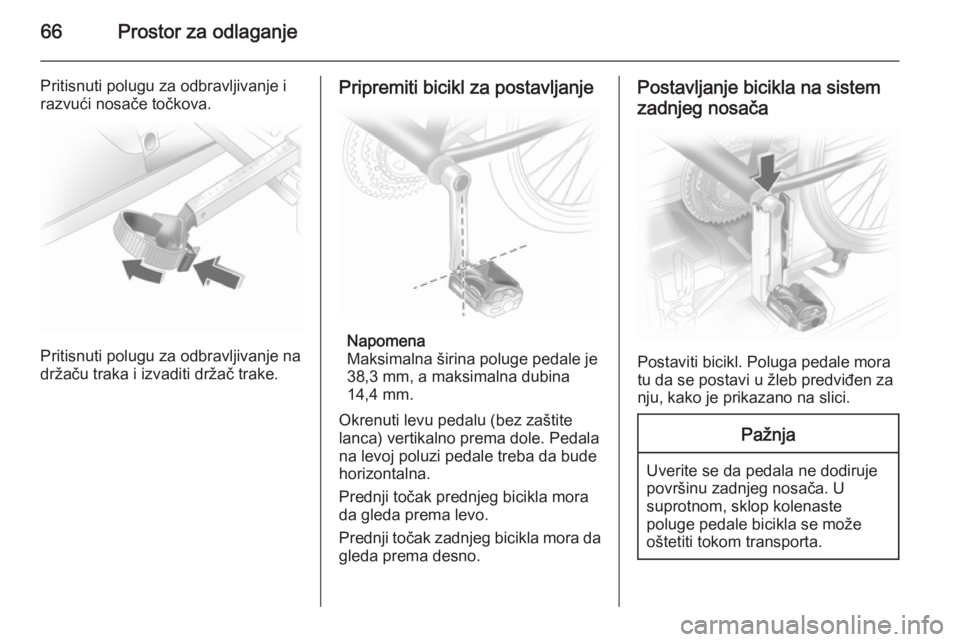

66Prostor za odlaganje
Pritisnuti polugu za odbravljivanje i
razvući nosače točkova.
Pritisnuti polugu za odbravljivanje na
držaču traka i izvaditi držač trake.
Pripremiti bicikl za postavljanje
Napomena
Maksimalna širina poluge pedale je
38,3 mm, a maksimalna dubina
14,4 mm.
Okrenuti levu pedalu (bez zaštite
lanca) vertikalno prema dole. Pedala
na levoj poluzi pedale treba da bude horizontalna.
Prednji točak prednjeg bicikla mora
da gleda prema levo.
Prednji točak zadnjeg bicikla mora da gleda prema desno.
Postavljanje bicikla na sistem
zadnjeg nosača
Postaviti bicikl. Poluga pedale mora
tu da se postavi u žleb predviđen za
nju, kako je prikazano na slici.
Pažnja
Uverite se da pedala ne dodiruje
površinu zadnjeg nosača. U
suprotnom, sklop kolenaste
poluge pedale bicikla se može
oštetiti tokom transporta.
Page 69 of 227
Prostor za odlaganje67
Umetnuti montažne elemente pedala
u spoljašnju šinu svake poluge
pedale odozgo i gurnuti prema dole
koliko je moguće.
Prikačiti pologu pedale okretanjem
priključnog vijka na montažnom
sklopu poluge pedale.
Nosače točkova postaviti tako da
bicikl bude manje-više horizontalan.
Ovde bi razmak između pedala i vrata prtljažnika trebao biti najmanje 5 cm.
Oba točka bicikla bi trebala biti u
žlebovima za točak.
Pažnja
Uverite se da ste izvukli otvore za
točkove koliko god je to potrebno,
kako bi oba pneumatika bicikle
stala u otvor. U suprotnom nećete moći horizontalno montirati bicikl.
Nepoštovanje bi moglo da dovede do oštećenja pneumatika na
biciklu uzrokovanih izduvnim
gasovima.
Podešavanje bicikla u pravcu dužine
vozila: Malo otpustiti montažni
priključak pedale.
Postaviti bicikl uspravno pomoću
okretne ručice na udubljenju poluge
pedale.
Ukoliko dva bicikla smetaju jedan
drugome, međusobni položaj bicikla
se može podešavati pomoću
Page 70 of 227

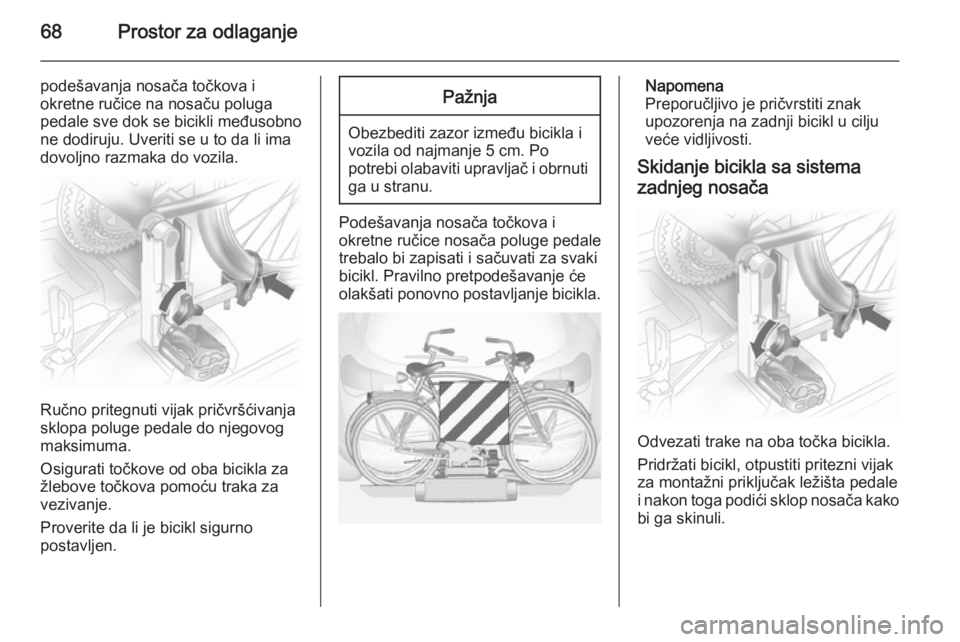

68Prostor za odlaganje
podešavanja nosača točkova i
okretne ručice na nosaču poluga
pedale sve dok se bicikli međusobno ne dodiruju. Uveriti se u to da li ima
dovoljno razmaka do vozila.
Ručno pritegnuti vijak pričvršćivanja
sklopa poluge pedale do njegovog
maksimuma.
Osigurati točkove od oba bicikla za
žlebove točkova pomoću traka za
vezivanje.
Proverite da li je bicikl sigurno
postavljen.
Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Podešavanja nosača točkova i
okretne ručice nosača poluge pedale
trebalo bi zapisati i sačuvati za svaki
bicikl. Pravilno pretpodešavanje će
olakšati ponovno postavljanje bicikla.
Napomena
Preporučljivo je pričvrstiti znak upozorenja na zadnji bicikl u cilju
veće vidljivosti.
Skidanje bicikla sa sistema zadnjeg nosača
Odvezati trake na oba točka bicikla.
Pridržati bicikl, otpustiti pritezni vijak
za montažni priključak ležišta pedale
i nakon toga podići sklop nosača kako
bi ga skinuli.
