Page 191 of 245

Догляд за автомобілем189
ЗапобіжникКонтурABSАнтиблоку‐
вальна гальмівна системаA/CСистема клімат-
контролю,
система конди‐
ціонераBATT1Коробка із запо‐
біжниками
приладової
панеліBATT2Коробка із запо‐
біжниками
приладової
панеліBATT3Коробка із запо‐
біжниками
приладової
панеліBCMМодуль керу‐
вання кузовомECMМодуль керу‐
вання двигуномЗапобіжникКонтурECM PWR TRNМодуль керу‐
вання, трансмісіяENG SNSRДатчики двигунаEPBЕлектричне
стоянкове
гальмоFAN1Вентилятор
охолодженняFAN3Вентилятор
охолодженняFRT FOGПередні протиту‐
манні фариFRT WPRПередній склоо‐
чисникFUEL/VACПаливний насос,
вакуумний насосHDLP WASHERОмивач фарHI BEAM LHДальнє світло
(ліва фара)HI BEAM RHДальнє світло
(права фара)HORNЗвуковий сигналЗапобіжникКонтурHTD WASH/MIRРідина омивача з
підігрівом, обігрів зовнішніх
дзеркалIGN COIL AКотушка запа‐
ленняIGN COIL BКотушка запа‐
ленняLO BEAM LHБлижнє світло
(ліва фара)LO BEAM RHБлижнє світло
(права фара)PRK LP LHСтоянкове освіт‐
лення (лівий
ліхтар)PRK LP RHСтоянкове освіт‐
лення (правий
ліхтар)PWM FANПульсуючий
вентилятор з
модуляцієюREAR DEFOGЗаднє вікно з піді‐
грівом
Page 192 of 245

190Догляд за автомобілем
ЗапобіжникКонтурREAR WPRЗадній склоо‐
чисникSPARE–STOP LAMPСтоп-сигналиSTRTRСтартерTCMМодуль керу‐
вання трансмі‐
сієюTRLR PRL LPСтоянкові ліхтарі
причепа
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та, натиснувши,
зафіксуйте на місці.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
Коробка запобіжників знаходиться
на лівому боці ніші для ніг
переднього пасажира. Для
автомобілів з правостороннім
кермом - на лівому боці ніші для ніг
водія.
Відкрийте фіксатор, щоб відкрити
кришку.

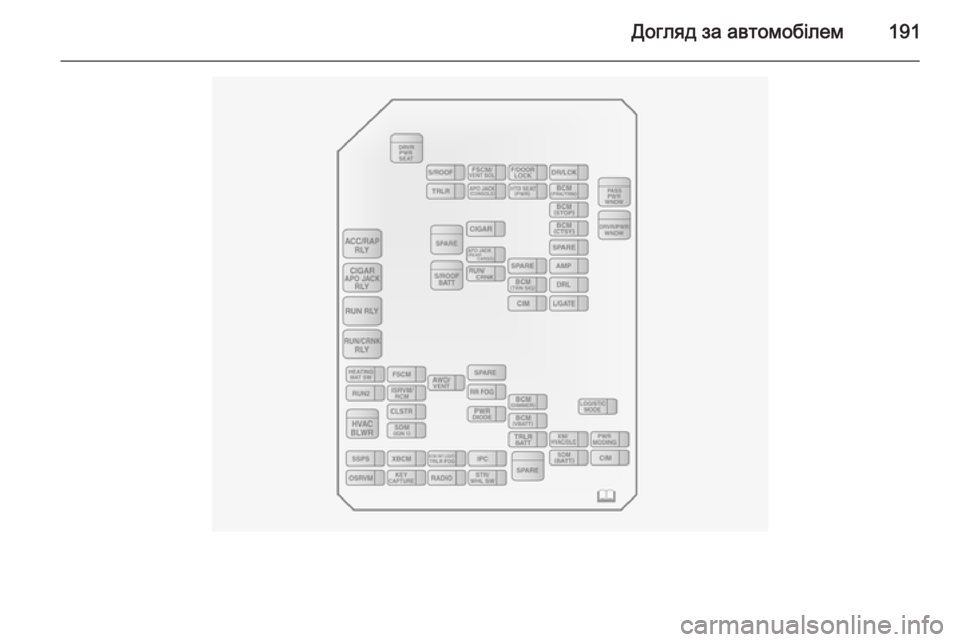

Page 193 of 245

Догляд за автомобілем191
Page 194 of 245

192Догляд за автомобілем
ЗапобіжникКонтурAMPПідсилювачAPO JACK
(CONSOLE)Електророзетка
(центральна
консоль)APO JACK
(REAR CARGO)Електророзетка
(багажне відді‐
лення)AWD/VENTПовний привід,
вентиляціяBCM (CTSY)ПідсвічуванняBCM (DIMMER)Підсвітка
приладівBCM (INT LIGHT
TRLR FOG)Освітлення
салону, протиту‐
манний ліхтар
причепаBCM (PRK/TRN)Ліхтарі стоянко‐
вого освітлення,
вказівники пово‐
ротівBCM (STOP)Стоп-сигналиBCM (TRN SIG)Указівники пово‐
ротуЗапобіжникКонтурBCM (VBATT)Напруга батареїCIMКомунікаційний
модульCLSTRПанель
приладівDRLОсвітлення при
денному світліDR/LCKЗамок дверцят
водіяDRVR PWR
SEATЕлектропривід
сидіння водіяDRV/PWR
WNDWЕлектропі‐
дйомник вікна
водіяF/DOOR LOCKКришка палив‐
ного бакуFRT WSRПередній
омивачFSCMПаливна
системаЗапобіжникКонтурFSCM/VENT
SOLПаливна
система, венти‐
ляційний соле‐
ноїдHEATING MAT
SWВимикач
килимка піді‐
грівуHTD SEAT PWRПідігрів сидіньHVAC BLWRСистема клімат-
контролю,
вентилятор
кондиціонераIPCБлок прила‐
дової панеліISRVM/RCMДзеркало
заднього огляду
в салоні, модуль компасаKEY CAPTUREПристрій зчиту‐
вання ключаL/GATEБагажникLOGISTIC
MODEРежим логістики
Page 195 of 245

Догляд за автомобілем193
ЗапобіжникКонтурOSRVMЗовнішні дзер‐
калаPASS PWR
WNDWЕлектропі‐
дйомник вікна
пасажираPWR DIODEСиловий діодPWR MODINGСиловий режимRADIOРадіоRR FOGЗаднє вікно з
підігрівомRUN 2Ключ силового
акумулятора - у
робочому
режиміRUN/CRNKСтартерSDM (BATT)Модуль діагно‐
стики безпеки
(акумулятор)SDM (IGN 1)Модуль діагно‐
стики безпеки
(запалювання)SPARE–ЗапобіжникКонтурS/ROOFЛюкS/ROOF BATTАкумулятор
люкаSSPSГідропідси‐
лювачSTR/WHL SWКермове колесоTRLRПричепTRLR BATTАкумулятор
причепаXBCMЕкспортний
модуль керу‐
вання кузовомXM/HVAC/DLCСупутникове
радіо ХМ,
клімат-
контроль, інтер‐
фейс обміну
даними
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та, натиснувши,
зафіксуйте на місці.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Page 196 of 245

194Догляд за автомобілемІнструменти
автомобіля
Інструменти Автомобілі із запасним
колесом
Автомобілі із запасним колесом
комплектуються домкратом і
комплектом інструментів.
Домкрат та комплект інструментів
були спеціально розроблені для
вашого автомобіля і мають
використовуватися тільки з цією
моделлю. Використовуйте домкрат тільки для заміни коліс.
Домкрат та комплект інструментів
розташовані у відділенні для
зберігання під кришкою підлоги
багажника.
Щоб вийняти домкрат та
інструменти, відкрийте двері
багажника.
Притисніть обидва важелі на
кришці полика в бік ручки й
підніміть кришку за ручку.
У моделях, де є гачок, зачепіть
гачок за отвір у верхній частині
просвіту дверей багажника.
Page 197 of 245

Догляд за автомобілем195
Викрутіть болт з крильчаткою з
домкрата, обертаючи його проти
годинникової стрілки та вийміть
домкрат та мішок з колісним
ключем. Зніміть ремінці, які
утримують мішок з колісним
ключем. Витягніть колісний ключ із
мішка.
Автомобілі з набором для ремонту шин
В автомобілях з ремонтним
комплектом шин може не бути
домкрата та комплекту
інструментів.
Набір для ремонту шин
знаходиться у відділенні для
зберігання під кришкою підлоги у
багажному відділенні.
Щоб вийняти комплект для ремонту шин, відкрийте двері багажного
відділення й підніміть кришку
полика за ручку 3 77.
Обережно
Не дозволяйте предметам
стирчати вище підлоги заднього відділення для зберігання, щоб
уникнути пошкодження
відділення для зберігання та
підлоги багажного відділення.
Page 198 of 245

196Догляд за автомобілемКолеса та шини
Стан шини, стан колеса Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку
пошкодження чи незвичного
спрацювання.
Зимові шини Зимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на
всі колеса.
Шини розміром 215/70 R 16
схвалені для використання в якості
зимових шин.Згідно нормативів, встановлених у
певних країнах, у полі зору водія
має бути розташована табличка
швидкості.
Якщо встановлені зимові шини, які
не були рекомендовані для вашого автомобіля, це може негативно
вплинути на роботу електронної
системи курсової стійкості (ESC)
3 153 . Зверніться до автомайстерні
для придбання схвалених зимових
шин.
Якщо використовуються зимові
шини, на тимчасовому запасному
колесі все одно можна
використовувати літню шину. Це
може вплинути на керованість
автомобіля. особливо на слизькій
дорозі. Запасне колесо 3 207.
Позначення шин Наприклад, 235/65 R 17 104 H235=Ширина шини, мм65=Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R=Тип брекера: РадіальнийRF=Тип: RunFlat17=Діаметр колеса, дюйми104=Індекс навантаження,
наприклад, 91 є
еквівалентом 618 кгH=Кодова літера швидкості
Кодова літера швидкості:
Q=до 160 км/годS=до 180 км/годT=до 190 км/годH=до 210 км/годV=до 240 км/годW=до 270 км/год
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо. Це також
стосується автомобілів із системою
контролю тиску в шинах.
Відкручуйте ковпачки клапанів
спеціальним ключем для ковпачків,
це спростить цю задачу. Ключ для
ковпачків клапанів розташований
на внутрішньому боці кришки бака.
Page 199 of 245

Догляд за автомобілем197
Тиск у шинах 3 232.
Указані дані тиску в шинах
стосуються холодних шин. Це
стосується і літніх, і зимових шин.
Тиск у шині запасного колеса має
завжди відповідати значенню,
указаному для повного
навантаження.
Тиск у шинах ECO служить для
того, щоб досягти максимально
низького рівня витрат пального.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
У таблиці значень тиску в шинах
наведено всі можливі комбінації
шин 3 232.
Схвалені для вашого автомобіля
шини вказано у Сертифікаті
відповідності ЕЕС, наданому в
комплекті з вашим автомобілем,
або в інших державних
реєстраційних документах.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
Якщо потрібно зменшити чи
збільшити тиск у шинах на
автомобілі із системою контролю за
тиском у шинах, вимкніть систему
запалювання.
Система контролю тиску
в шинах Система контролю тиску в шинахперевіряє тиск одночасно всіх
чотирьох коліс один раз за хвилину,
коли швидкість автомобіля
перевищує певну межу.
Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск. При
встановленні коліс без датчиків
система контролю тиску в шинах не
працює. Можна провести
модернізацію датчиків.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.

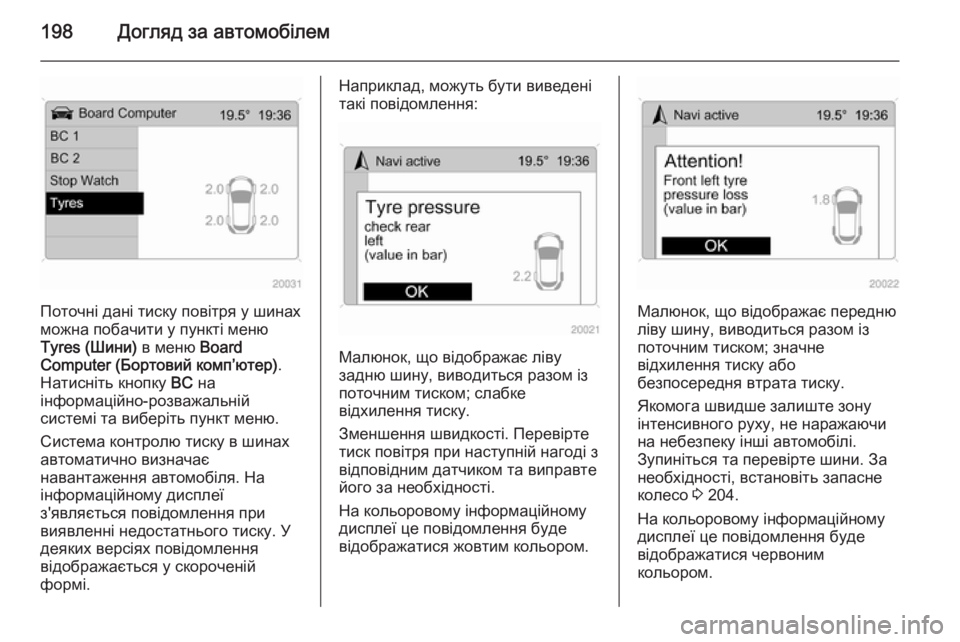

Page 200 of 245

198Догляд за автомобілем
Поточні дані тиску повітря у шинах
можна побачити у пункті меню
Tyres (Шини) в меню Board
Computer (Бортовий комп’ютер) .
Натисніть кнопку BC на
інформаційно-розважальній
системі та виберіть пункт меню.
Система контролю тиску в шинах автоматично визначає
навантаження автомобіля. На
інформаційному дисплеї
з'являється повідомлення при
виявленні недостатнього тиску. У
деяких версіях повідомлення
відображається у скороченій
формі.
Наприклад, можуть бути виведені
такі повідомлення:
Малюнок, що відображає ліву
задню шину, виводиться разом із
поточним тиском; слабке
відхилення тиску.
Зменшення швидкості. Перевірте
тиск повітря при наступній нагоді з
відповідним датчиком та виправте
його за необхідності.
На кольоровому інформаційному
дисплеї це повідомлення буде
відображатися жовтим кольором.
Малюнок, що відображає передню
ліву шину, виводиться разом із
поточним тиском; значне
відхилення тиску або
безпосередня втрата тиску.
Якомога швидше залиште зону
інтенсивного руху, не наражаючи
на небезпеку інші автомобілі.
Зупиніться та перевірте шини. За необхідності, встановіть запасне
колесо 3 204.
На кольоровому інформаційному
дисплеї це повідомлення буде
відображатися червоним
кольором.
