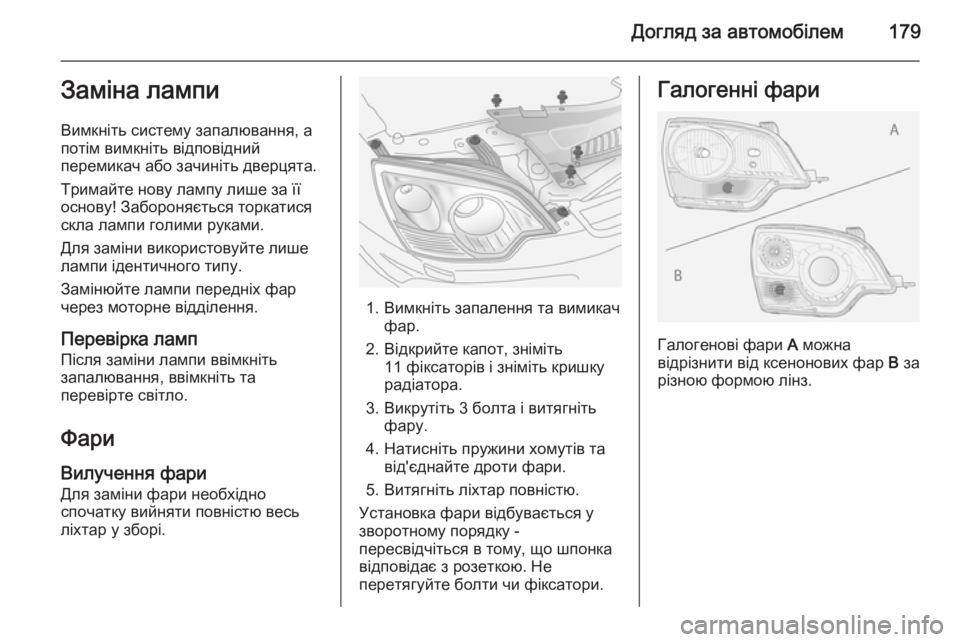

Догляд за автомобілем179Заміна лампи
Вимкніть систему запалювання, а
потім вимкніть відповідний
перемикач або зачиніть дверцята.
Тримайте нову лампу лише за її
основу! Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторне відділення.
Перевірка ламп
Після заміни лампи ввімкніть
запалювання, ввімкніть та
перевірте світло.
ФариВилучення фари
Для заміни фари необхідно
спочатку вийняти повністю весь
ліхтар у зборі.
1. Вимкніть запалення та вимикач фар.
2. Відкрийте капот, зніміть 11 фіксаторів і зніміть кришку
радіатора.
3. Викрутіть 3 болта і витягніть фару.
4. Натисніть пружини хомутів та від'єднайте дроти фари.
5. Витягніть ліхтар повністю.
Установка фари відбувається у
зворотному порядку -
пересвідчіться в тому, що шпонка
відповідає з розеткою. Не
перетягуйте болти чи фіксатори.
Галогенні фари
Галогенові фари А можна
відрізнити від ксенонових фар В за
різною формою лінз.

180Догляд за автомобілем
Ближнє і дальнє світло
Галогенові фари мають окремі
системи для дальнього світла 1
(внутрішні лампи) та ближнього
світла 2 (зовнішні лампи).
1. Витягніть фару повністю 3 179.
2. Зніміть ковпак фари.
3. Відкрийте пружину фіксатора лампи та витягніть лампу зкорпуса рефлектора.
4. При вставленні нової лампи пересвідчіться в тому, що
защіпки правильно стануть на
місце у пази рефлектора.
5. Поверніть на місце пружину фіксатора і поставте на місце
ковпак фари.
6. Поверніть на місце всю фару.
Передній вказівник повороту
1. Витягніть фару повністю 3 179.
2. Поверніть патрон лампи проти годинникової стрілки і витягніть
патрон із ліхтаря.
3. Натисніть і поверніть лампу проти годинникової стрілки,
щоб вийняти її з патрона.
4. Вставте нову лампу в патрон - для цього натисніть та
прокрутіть її за годинниковою
стрілкою.
5. Знову вставте патрон у ліхтар, обертаючи його за
годинниковою стрілкою.
6. Поверніть на місце всю фару.
Бокові ліхтарі
1. Витягніть фару повністю 3 179.
2. Зніміть ковпак фари і витягніть патрон лампи (розташований
поруч із лампою дальнього
світла) із ліхтаря.

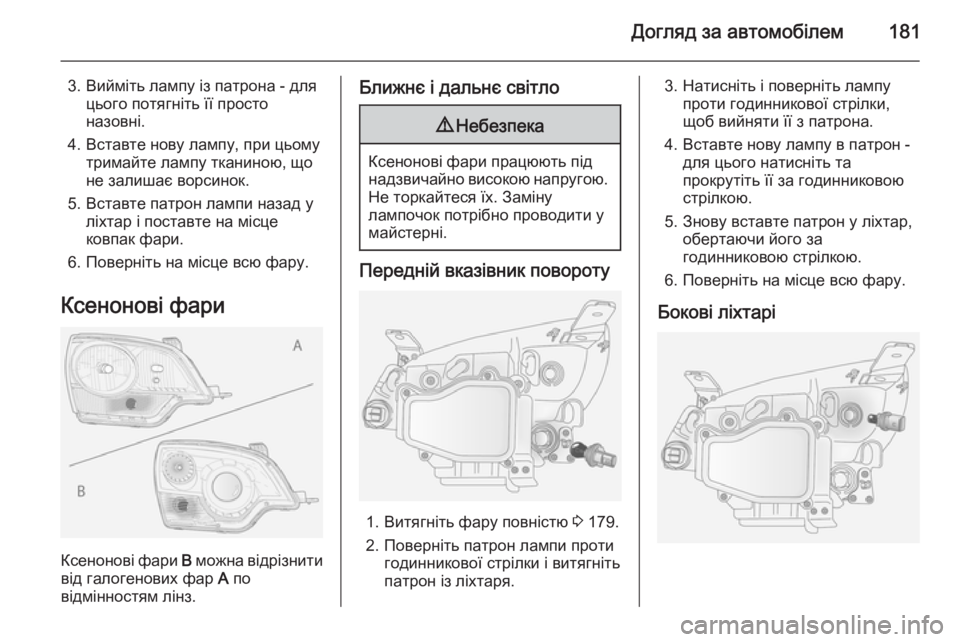

Догляд за автомобілем181
3. Вийміть лампу із патрона - дляцього потягніть її просто
назовні.
4. Вставте нову лампу, при цьому тримайте лампу тканиною, що
не залишає ворсинок.
5. Вставте патрон лампи назад у ліхтар і поставте на місце
ковпак фари.
6. Поверніть на місце всю фару.
Ксенонові фари
Ксенонові фари В можна відрізнити
від галогенових фар А по
відмінностям лінз.
Ближнє і дальнє світло9 Небезпека
Ксенонові фари працюють під
надзвичайно високою напругою.
Не торкайтеся їх. Заміну
лампочок потрібно проводити у
майстерні.
Передній вказівник повороту
1. Витягніть фару повністю 3 179.
2. Поверніть патрон лампи проти годинникової стрілки і витягніть
патрон із ліхтаря.
3. Натисніть і поверніть лампу проти годинникової стрілки,
щоб вийняти її з патрона.
4. Вставте нову лампу в патрон - для цього натисніть та
прокрутіть її за годинниковою
стрілкою.
5. Знову вставте патрон у ліхтар, обертаючи його за
годинниковою стрілкою.
6. Поверніть на місце всю фару.
Бокові ліхтарі

182Догляд за автомобілем
1. Витягніть фару повністю 3 179.
2. Поверніть патрон лампи проти годинникової стрілки і витягніть
патрон із ліхтаря.
3. Вийміть лампу із патрона - для цього потягніть її просто
назовні.
4. Вставте нову лампу, при цьому тримайте лампу тканиною, що
не залишає ворсинок.
5. Знову вставте патрон у ліхтар, обертаючи його за
годинниковою стрілкою.
6. Поверніть на місце всю фару.Протитуманні ліхтарі
1. Викрутіть 2 гвинта з панелі на днищі автомобіля під
протитуманними фарами та
зніміть панель.
2. Від'єднайте хомут фіксатора з патрона лампи та прокрутіть
патрон лампи проти
годинникової стрілки.
3. Витягніть патрон лампи з ліхтаря, прокрутіть лампу проти
годинникової стрілки та
витягніть її патрона.
4. Вставте нову лампу в патрон та
прокрутіть її за годинниковою
стрілкою.
5. Установіть патрон лампи у ліхтар та вставте на місце хомутфіксатора.
6. Закріпіть панель на днищі кузова за допомогою 2 гвинтів,
які були викручені раніше.

Догляд за автомобілем183Задні ліхтарі
Задні гальма, габаритні
сигнали, вказівники поворотів, ліхтар заднього ходу та задній
протитуманний ліхтар.
1. Відкрийте двері багажника, викрутіть 2 гвинти і вийміть
ліхтар.
2. Витягніть патрон лампи, повертаючи його проти
годинникової стрілки.
3. Витягніть лампу із патрона. Для
цього натисніть на лампу і
повертайте її проти
годинникової стрілки.
4. Вставте нову лампу в патрон.
5. Вставте патрон лампи у ліхтар. Поверніть патрон лампи за
годинниковою стрілкою.
Пересвідчіться в тому, що він
надійно закріплений.
6. Поставте ліхтар на місце за допомогою напрямних защіпок
на корпусі ліхтаря.
7. Закрутіть 2 гвинта, які ви раніше
викрутили і зачиніть двері
багажника.
Бокові вказівники
поворотів
1. За допомогою підходящої викрутки підважте ліхтар з
крила.
2. Покрутіть патрон лампи проти годинникової стрілки.
3. Витягніть лампу з ліхтаря, потягнувши її просто назовні з
патрона.

184Догляд за автомобілем
4. Вставте нову лампу в патроншляхом натискання на неї та
прокручування патрона за
годинниковою стрілкою.
5. Вставте ліхтар назад у отвір.
Центральний верхній
повторювач стоп-сигналу
Заміну лампочок потрібно
проводити у майстерні.
Освітлення номерного
знаку1. Викрутіть 4 гвинта (позначені стрілками) та зніміть кришку
лампи.
2. Вийміть патрон лампи із ліхтаря, повертаючи його протигодинникової стрілки.
3. Витягніть лампу з патрона просто назовні.
4. Вставте нову лампу.
5. Встановіть патрон у ліхтар, поверніть його за годинниковою
стрілкою та пересвідчіться в
тому, що він надійно
зафіксований.
6. Прикрутіть на місце кришки лампи за допомогою раніше
викручених 4 гвинтів.Внутрішнє освітлення
Передні світильники для
читання
1. За допомогою підходящої викрутки підважте лінзу з
оббивки стелі.
2. Витягніть лампу.
3. Вставте нову лампу.
4. Встановіть лінзу лампи в оббивку стелі.

Догляд за автомобілем185
Задні світильники для читання
1. За допомогою підходящоївикрутки підважте лінзу з
оббивки стелі.
2. Витягніть лампу.
3. Вставте нову лампу.
4. Встановіть лінзу лампи в оббивку стелі.
Освітлення багажного
відділення
1. За допомогою підходящої викрутки витягніть лінзу із
світильника.
2. Витягніть лампу.
3. Вставте нову лампу.
4. Знову встановіть лінзу у світильник.
Освітлення бардачка Заміну лампочок потрібно
проводити у майстерні.
Освітлення панелі
приладів Заміну лампочок потрібно
проводити у майстерні.

186Догляд за автомобілемЕлектрична системаЗапобіжники
Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є два блоки
запобіжників:
■ у моторному відсіку, поруч із резервуаром охолоджувальної
рідини,
■ у приладовій панелі, на лівому боці ніші для ніг переднього
пасажира. Для автомобілів з
правостороннім кермом - на
лівому боці ніші для ніг водія.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Перегорілий запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки
причина несправності не усунена.
Деякі функції захищені кількома
запобіжниками. Запобіжники
можуть бути вставлені без
наявності функції.Рекомендується мати з собою
повний комплект запасних
запобіжників. Запасні запобіжники
можуть зберігатися у коробці
запобіжників моторного відсіку.
Знімач запобіжника
Інструмент для виймання
запобіжників може також
зберігатися у коробці запобіжників
у моторному відсіку.

Догляд за автомобілем187
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Коробка запобіжника
моторного відділення
Коробка із запобіжниками
розташована поруч із резервуаром
для охолоджувальної рідини у
моторному відсіку.
Щоб відкрити, розблокуйте кришку
та підніміть її вгору.
