OPEL ANTARA 2015 Инструкция по эксплуатации (in Russian)

Уход за автомобилем189
Если в фильтре дизельного топ‐
лива присутствует вода, в комби‐
нации приборов загорается инди‐
катор U 3 106. Слейте воду не‐
медленно.
Удаление воздуха из
дизельной топливной
системы Если топливный бак израсходован
полностью, то необходимо стра‐
вить воздух из системы подачи ди‐ зельного топлива. Включите зажи‐
гание трижды, по 15 секунд каждый раз. После этого запустите двига‐
тель максимум на 40 секунд. Если
запустить двигатель не удается,
подождите не менее 10 секунд пе‐
ред следующей попыткой. Если
двигатель не запускается, обрати‐
тесь за помощью на станцию тех‐
обслуживания.Замена щеток
стеклоочистителя
Щетки стеклоочистителя
ветрового стекла
Поднять рычаг стеклоочистителя,
прижать и удерживать нажатым за‐
жимное приспособление, отсоеди‐
нить щетку.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или за‐
кройте двери.
Новую лампу держите только за цо‐
коль. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар осу‐
ществляется со стороны мотор‐
ного отсека.
Проверка ламп
После замены ламп включите за‐
жигание, включите и проверьте
фары.
Фары
Демонтаж фар Для замены лампы необходимосначала демонтировать узел
фары.

190Уход за автомобилем
1. Выключите зажигание и голов‐ное освещение.
2. Открыть капот, освободить 11 фиксаторов и снять крышку
радиатора.
3. Выкрутить 3 болта и снять фару.
4. Нажать наконечники разъема жгута проводов и отсоединить
провода фары.
5. Снять узел фары.
Установка узла фары осуществля‐
ется в обратной последовательно‐
сти - проверить положение устано‐
вочного штифта соответственно
розетке. Не затягивать чрезмерно
болты и фиксаторы.
Галогенные фары
Галогеновые фары (A) можно от‐
личить от ксеноновых (B) по распо‐
ложению ламп.
Ближний и дальний свет
Галогеновые фары имеют раз‐
дельные системы дальнего света 1 (внутренние лампы) и ближнего
света 2 (наружные лампы).
1. Снимите блок-фару 3 189.
2. Демонтировать крышку фары.
3. Снять фиксирующую пружину лампы накаливания и вынуть
лампу из корпуса фары.
4. Вставляя новую лампу, следите
за тем, чтобы выступы попали всоответствующие углубления
на отражателе.

Уход за автомобилем191
5. Зафиксировать пружину лампынакаливания и установить на
место крышку фары.
6. Установить на место узел фары.
Передний указатель поворота
1. Снимите блок-фару 3 189.
2. Поверните патрон против часо‐ вой стрелки и выньте его из
блок-фары.
3. Прижмите лампу и, повернув против часовой стрелки,
выньте ее из патрона.
4. Вставьте новую лампу в патрон
и поверните по часовой стрелке.
5. Установить патрон в узел лампы, поворачивая его по ча‐
совой стрелке.
6. Установить на место узел фары.
Боковые фонари
1. Снимите блок-фару 3 189.
2. Снимите кожух блок-фары и выньте патрон лампы (располо‐
жен рядом с лампой дальнего
света) из блок-фары.
3. Демонтировать лампу из пат‐ рона, вытянув ее прямо.
4. Установите новую лампу, удер‐ живая ее неворсистой тканью.
5. Установить патрон в узел лампы и вставить крышку
фары.
6. Установить на место узел фары.
Ксеноновые фары
Ксеноновые фары ( B) можно отли‐
чить от галогеновых ( A) по распо‐
ложению ламп.

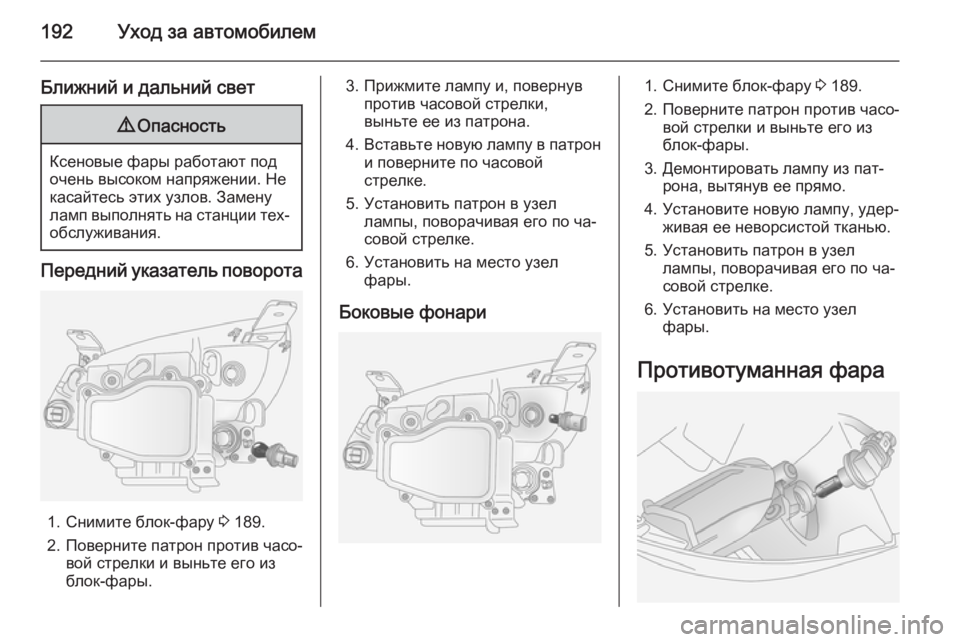

192Уход за автомобилем
Ближний и дальний свет9Опасность
Ксеновые фары работают под
очень высоком напряжении. Не
касайтесь этих узлов. Замену
ламп выполнять на станции тех‐ обслуживания.
Передний указатель поворота
1. Снимите блок-фару 3 189.
2. Поверните патрон против часо‐ вой стрелки и выньте его из
блок-фары.
3. Прижмите лампу и, повернув против часовой стрелки,
выньте ее из патрона.
4. Вставьте новую лампу в патрон
и поверните по часовой стрелке.
5. Установить патрон в узел лампы, поворачивая его по ча‐
совой стрелке.
6. Установить на место узел фары.
Боковые фонари1. Снимите блок-фару 3 189.
2. Поверните патрон против часо‐ вой стрелки и выньте его из
блок-фары.
3. Демонтировать лампу из пат‐ рона, вытянув ее прямо.
4. Установите новую лампу, удер‐ живая ее неворсистой тканью.
5. Установить патрон в узел лампы, поворачивая его по ча‐
совой стрелке.
6. Установить на место узел фары.
Противотуманная фара

Уход за автомобилем193
1. Открутите 2 винта крепленияпанели снизу под передними
противотуманными фарами и
снимите панель.
2. Отсоедините разъем жгута про‐
водов от патрона лампы и по‐
верните его против часовой
стрелки.
3. Снимите патрон лампы из фары, поверните лампу против
часовой стрелки и извлеките ее из патрона.
4. Вставьте новую лампу в патрон
и поверните ее по часовой
стрелке.
5. Установить патрон в узел лампы и подсоединить разъем
жгута проводов.
6. Установите на место панель, закрепив ее снизу с помощью
2-х выкрученных ранее винтов.Задние фонари
Задний стоп-сигнал,
габаритный свет, указатель поворота, сигнал движениязадним ходом и заднийпротивотуманный фонарь
1. Открыть заднюю откидную дверь, выкрутить 2 винта и де‐
монтировать узел лампы.
2. Демонтируйте патрон, повер‐ нув его против часовой стрелки.
3. Извлеките лампу из патрона, нажимая и поворачивая ее про‐тив часовой стрелки.
4. Вставьте новую лампу в патрон.
5. Вставьте патрон в фонарь. За‐ фиксируйте патрон, повернув
его по часовой стрелке.
6. Установите фонарь на место, вставив направляющие вы‐
ступы на корпусе фонаря в со‐
ответствующие отверстия.
7. Вкрутить демонтированные ра‐ нее 2 винта и закрыть заднюю
откидную дверь.

194Уход за автомобилемБоковые указатели
поворота
1. Извлечь узел лампы из крыла с помощью подходящей от‐
вертки.
2. Поверните патрон лампы про‐ тив часовой стрелки.
3. Демонтировать лампу из узла, вытянув ее прямо из патрона.
4. Вставьте новую лампу в патрон
и поверните патрон по часовой
стрелке.
5. Вставить узел лампы на место в крыло.
Верхний центральный
стоп-сигнал
Замену ламп выполнять на стан‐
ции техобслуживания.
Освещение номерного
знака
1. Выкрутить 4 винта (обозначены стрелками) и снять колпачки
ламп.
2. Повернув патрон против часо‐ вой стрелки, выньте его из
блок-фары.
3. Потянув лампу просто, удалить ее из патрона.
4. Вставьте новую лампу.
5. Установить патрон лампы в узел лампы, поворачивая пат‐
рон по часовой стрелке, и убе‐ диться в том, что он зафиксиро‐
ван.
6. Установить на место колпачки ламп, используя ранее снятые
4 винта.

Уход за автомобилем195Освещение салонаПередние плафоны
индивидуального освещения
1. Снять колпак лампы из панели крыши, используя соответ‐
ствующую отвертку.
2. Вынуть лампу.
3. Вставьте новую лампу.
4. Установить колпак лампы на па‐
нели крыши.
Задние плафоны
индивидуального освещения
1. Снять колпак лампы из панели крыши, используя соответ‐
ствующую отвертку.
2. Вынуть лампу.
3. Вставьте новую лампу.
4. Установить колпак лампы на па‐
нели крыши.
Подсветка грузового
отделения
1. Снять колпак с узла лампы, ис‐ пользуя соответствующую от‐
вертку.
2. Вынуть лампу.
3. Вставьте новую лампу.
4. Установить колпак на узел лампы.
Освещение переднего
вещевого ящика Замену ламп выполнять на стан‐
ции техобслуживания.

196Уход за автомобилемПодсветка приборной
панели Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐ ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
■ в моторном отсеке рядом с рас‐ ширительным бачком системы
охлаждения,
■ в панели приборов: с левой сто‐ роны в нише для ног переднего
пассажира, а на автомобилях с правосторонним рулевым упра‐
влением – с левой стороны в
нише для ног водителя.
Перед заменой предохранителя отключите соответствующий вы‐ключатель или выключите зажига‐
ние.
Дефектный предохранитель можно отличить по сгоревшей плавкой
нити. Замену предохранителя про‐ изводить только после устранения
причины его выхода из строя.Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями. Кроме того, могут быть вста‐
влены предохранители, не имею‐
щие конкретного назначения.
Примечание
Некоторые описания блока предо‐
хранителей могут не относиться к
вашему автомобилю.
При осмотре блока предохраните‐ лей обратите внимание на марки‐
ровочную табличку.
Рекомендуется всегда иметь в за‐
пасе полный комплект запасных
предохранителей. Запасные пре‐
дохранители можно хранить в
блоке предохранителей, располо‐
женном в моторном отсеке.

Уход за автомобилем197
Приспособление для снятияпредохранителей Специальный инструмент для сня‐
тия предохранителей можно хра‐ нить в блоке предохранителей,расположенном в моторном от‐
секе.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.

198Уход за автомобилемБлок предохранителей в
моторном отсеке
Коробка предохранителей распо‐
ложена в моторном отделении ря‐
дом с бачком охлаждающей жидко‐ сти.
Чтобы открыть коробку, разблоки‐
ровать крышку и поднять ее вверх.
