Уход за автомобилем199
2. Демонтируйте корпус лампыснаружи. Освободите заглушку,
нажимая на крышку, и снимите
ее с патрона лампы.
3. Выньте уплотнение из патрона лампы.
4. Освободите розетки, поворачи‐вая и удаляя их. Нажмите на
фиксирующие выступы по
длинной стороне патрона
лампы снаружи; поднимите пат‐
рон лампы за передний конец и демонтируйте его.
5. Демонтируйте и замените лампу.
Фонарь заднего хода/тормоз‐
ной огонь ( 1)
Фонарь заднего хода ( 2)
Противотуманная фара, может
располагаться только с одной
стороны ( 3)
Фонарь заднего хода ( 4)
Указатель поворота ( 5)
6. Вставьте патрон лампы в кор‐ пус лампы, вставляя сначала
выступ в передней части за‐
глушки. Сложите вместе патрон
лампы, проверяя правильность
фиксации. Вставьте розетки и
зафиксируйте, поворачивая.
7. Установите уплотнение в пат‐ рон лампы. Проверьте, ровная
ли поверхность уплотнения в
области болтов.
8. Закрепите заглушку. Вставьте корпус лампы в корпус фары,
проверяя правильность поло‐
жения шаровых цапф в выем‐
ках. Затяните стопорные гайки.
Page 202 of 271

200Уход за автомобилемБоковые указатели
поворота Замену ламп необходимо выпол‐
нять на станции техобслуживания.
Освещение номерного
знака
1. Вставьте отвертку в корпус, на‐ давите в сторону и освободите
пружину.
2. Выньте корпус лампы вниз, не тяните его за кабель.
3. Приподнимите накладку и от‐ ключите разъем жгута от пат‐
рона лампы.4. Поверните патрон лампы про‐ тив часовой стрелки, пока он не
освободится.
5. Выньте лампу из патрона и ус‐ тановите новую лампу.
6. Вставьте патрон в корпус лампы и поверните его по часо‐вой стрелке.
7. Подключите к патрону разъем жгута.
8. Вставьте и закрепите корпус лампы.
Page 203 of 271

Уход за автомобилем201Освещение салонаПередний плафон, лампы для
чтения
1. Освободите линзу, слегка на‐ жав ее вниз и снимите ее, пере‐
мещая под углом вниз.
2. Выньте лампу и замените ее но‐
вой.
3. Закрепите линзу.
Задний плафон и лампа для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Освещение перчаточного
ящика, освещение багажногоотделения, освещениенижнего пространства салона
1. Выдавите фонарь с помощью отвертки.
2. Слегка надавите лампу в на‐правлении пружинного зажима
и выньте ее.
3. Вставьте новую лампу.
4. Установите фонарь на место.
Освещение щитка
приборов Замену ламп выполнять на стан‐
ции техобслуживания.
Page 204 of 271

202Уход за автомобилемЭлектрооборудованиеПредохранители
Маркировка нового предохрани‐ теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей: за крышкой с ле‐
вой стороны багажного отделения
и в передней левой части мотор‐
ного отсека.
Запасные предохранители хра‐
нятся в блоке предохранителей ис‐ полнения В, расположенном в ба‐
гажном отделении. Откройте
крышку 3 206.
Перед заменой предохранителя
отключите соответствующий вы‐
ключатель или выключите зажига‐
ние.
Дефектный предохранитель можно
определить по сгоревшей плавкой
нити. Замену предохранителя про‐
изводить только после устранения
причины его выхода из строя.Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.
Приспособление для снятия
предохранителей Присособление для снятия предо‐
хранителей хранится в блоке пре‐
дохранителей, установленном в
багажном отделении.
Page 205 of 271

Уход за автомобилем203
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Вставьте отвертку в отверстие как
можно глубже и наклоните ее в сто‐
рону. Поднимите крышку вверх и
снимите ее.
В зависимости от варианта испол‐
нения блока предохранителей ба‐
гажного отделения 3 206, установ‐
ленные в блоке предохранители
имеют два разных расположения.
Page 206 of 271

204Уход за автомобилем
Расположение
предохранителей в блоке
предохранителей багажного отделения, вариант А№Электрическая цепь1ABS2ABS3Внутренний вентилятор
системы климат-контроля4Внутренний вентилятор,
отопитель, кондиционер5Вентилятор радиатора6Вентилятор радиатора7Центральный замок8Омыватель ветрового стекла,
задняя дверь9Обогрев заднего стекла,
обогрев наружного зеркала10Диагностический разъем11Приборы12Мобильный телефон, инфор‐
мационно-развлекательная
система, дисплей13Плафон№Электрическая цепь14Очиститель ветрового стекла15Очиститель ветрового стекла16Звуковой сигнал, ABS, выклю‐
чатель стоп-сигнала, конди‐
ционер17Фильтр дизельного топлива
или кондиционер18Стартер19–20Звуковой сигнал21Электронное оборудование
двигателя22Электронное оборудование
двигателя23Регулировка угла наклона фар24Топливный насос25–26Электронное оборудование
двигателя27Отопитель, кондиционер28–29Сервоусилитель рулевого
управления
Page 207 of 271

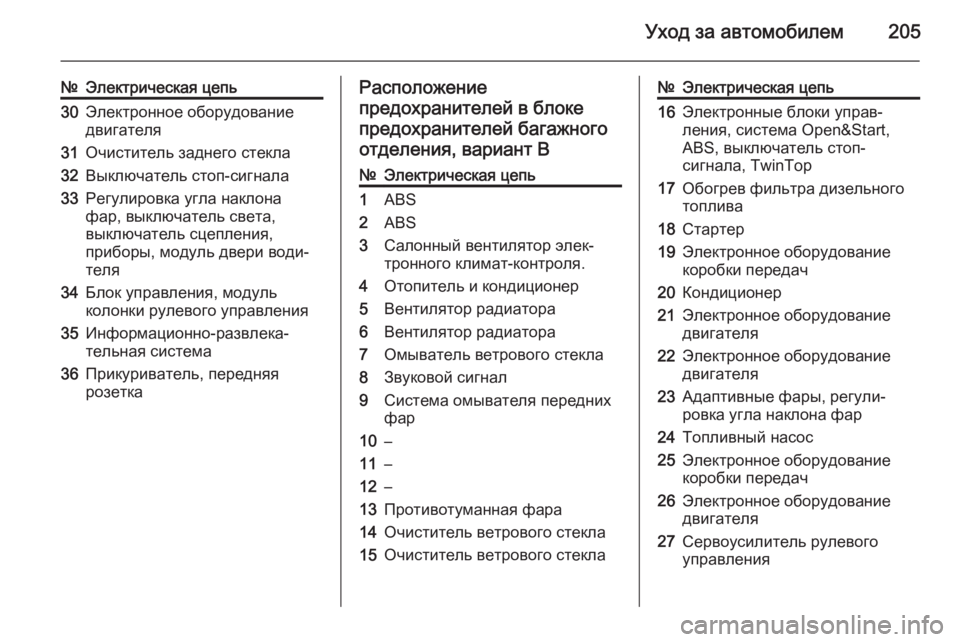

Уход за автомобилем205
№Электрическая цепь30Электронное оборудование
двигателя31Очиститель заднего стекла32Выключатель стоп-сигнала33Регулировка угла наклона
фар, выключатель света,
выключатель сцепления,
приборы, модуль двери води‐
теля34Блок управления, модуль
колонки рулевого управления35Информационно-развлека‐
тельная система36Прикуриватель, передняя
розеткаРасположение
предохранителей в блоке
предохранителей багажного отделения, вариант В№Электрическая цепь1ABS2ABS3Салонный вентилятор элек‐
тронного климат-контроля.4Отопитель и кондиционер5Вентилятор радиатора6Вентилятор радиатора7Омыватель ветрового стекла8Звуковой сигнал9Система омывателя передних
фар10–11–12–13Противотуманная фара14Очиститель ветрового стекла15Очиститель ветрового стекла№Электрическая цепь16Электронные блоки управ‐
ления, система Open&Start,
ABS, выключатель стоп-
сигнала, TwinTop17Обогрев фильтра дизельного
топлива18Стартер19Электронное оборудование
коробки передач20Кондиционер21Электронное оборудование
двигателя22Электронное оборудование
двигателя23Адаптивные фары, регули‐
ровка угла наклона фар24Топливный насос25Электронное оборудование
коробки передач26Электронное оборудование
двигателя27Сервоусилитель рулевого
управления
Page 208 of 271

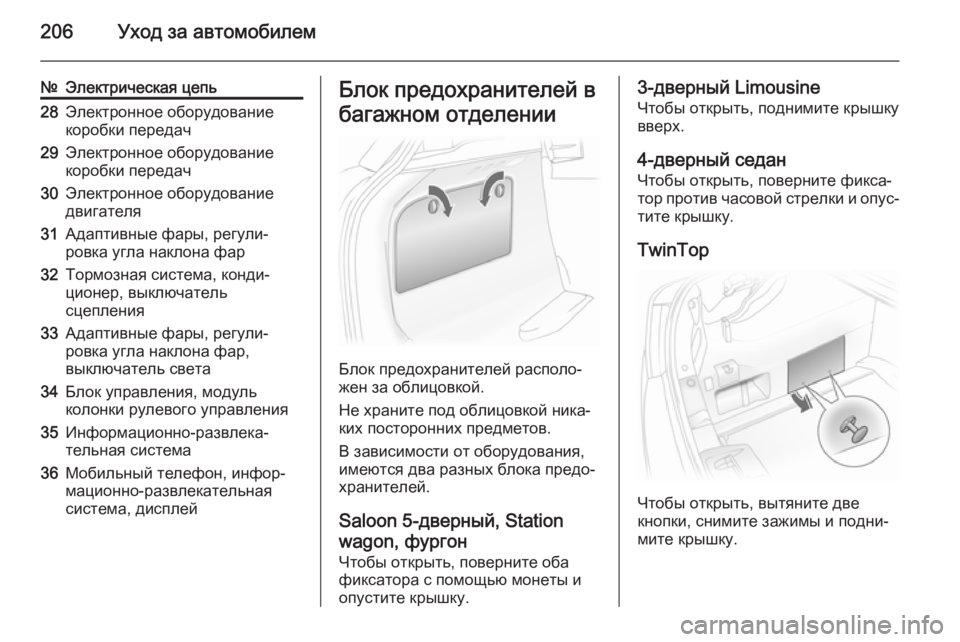

206Уход за автомобилем
№Электрическая цепь28Электронное оборудование
коробки передач29Электронное оборудование
коробки передач30Электронное оборудование
двигателя31Адаптивные фары, регули‐
ровка угла наклона фар32Тормозная система, конди‐
ционер, выключатель
сцепления33Адаптивные фары, регули‐
ровка угла наклона фар,
выключатель света34Блок управления, модуль
колонки рулевого управления35Информационно-развлека‐
тельная система36Мобильный телефон, инфор‐
мационно-развлекательная
система, дисплейБлок предохранителей в
багажном отделении
Блок предохранителей располо‐
жен за облицовкой.
Не храните под облицовкой ника‐
ких посторонних предметов.
В зависимости от оборудования,
имеются два разных блока предо‐
хранителей.
Saloon 5-дверный, Station
wagon, фургон Чтобы открыть, поверните оба
фиксатора с помощью монеты и
опустите крышку.
3-дверный Limousine
Чтобы открыть, поднимите крышку
вверх.
4-дверный седан
Чтобы открыть, поверните фикса‐
тор против часовой стрелки и опус‐ тите крышку.
TwinTop
Чтобы открыть, вытяните две
кнопки, снимите зажимы и подни‐ мите крышку.
Page 209 of 271

Уход за автомобилем207

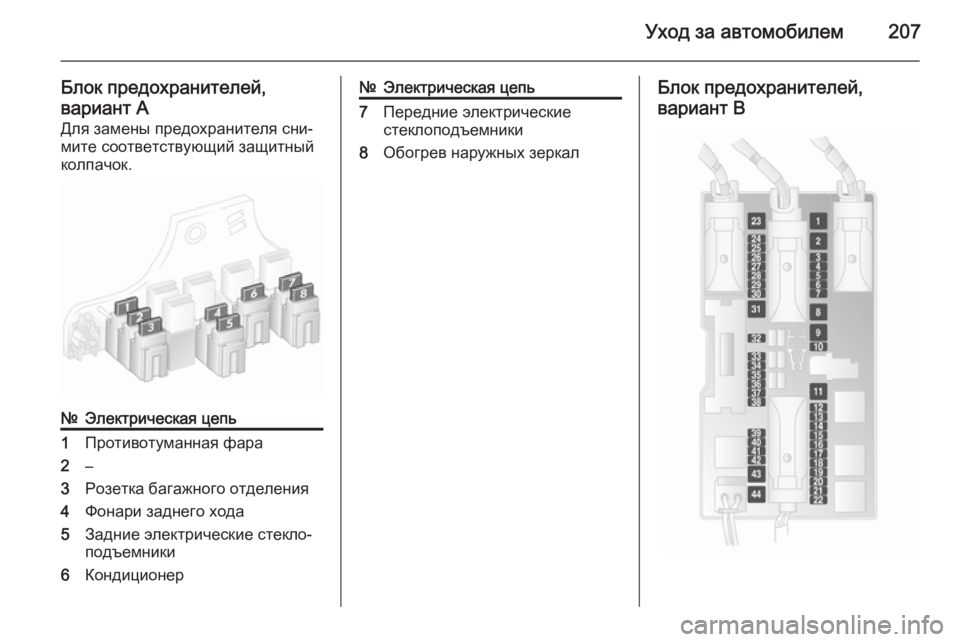

Блок предохранителей,
вариант А Для замены предохранителя сни‐
мите соответствующий защитный
колпачок.№Электрическая цепь1Противотуманная фара2–3Розетка багажного отделения4Фонари заднего хода5Задние электрические стекло‐
подъемники6Кондиционер№Электрическая цепь7Передние электрические
стеклоподъемники8Обогрев наружных зеркалБлок предохранителей,
вариант В
Page 210 of 271

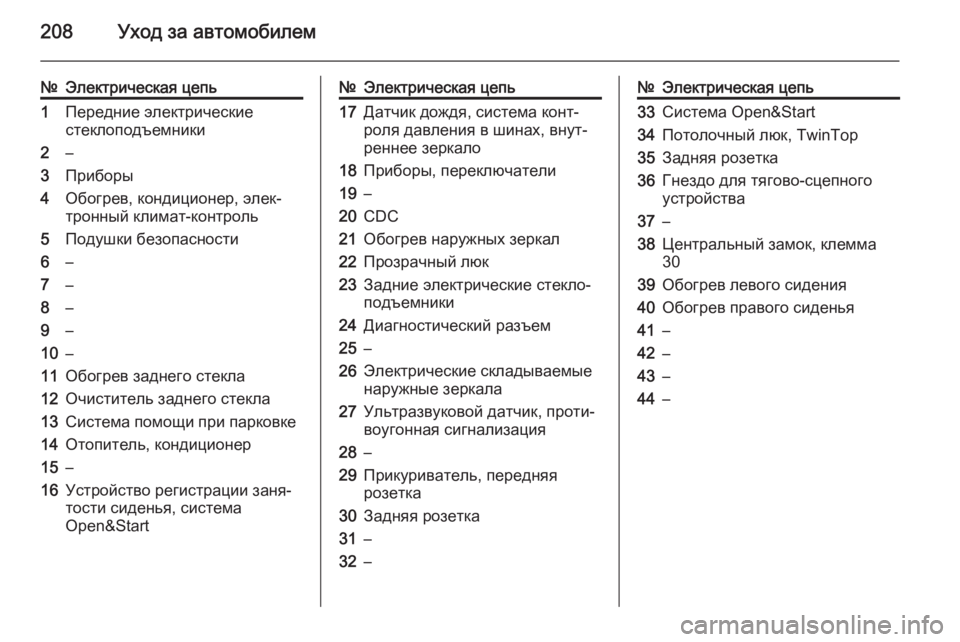

208Уход за автомобилем
№Электрическая цепь1Передние электрические
стеклоподъемники2–3Приборы4Обогрев, кондиционер, элек‐
тронный климат-контроль5Подушки безопасности6–7–8–9–10–11Обогрев заднего стекла12Очиститель заднего стекла13Система помощи при парковке14Отопитель, кондиционер15–16Устройство регистрации заня‐
тости сиденья, система
Open&Start№Электрическая цепь17Датчик дождя, система конт‐
роля давления в шинах, внут‐
реннее зеркало18Приборы, переключатели19–20CDC21Обогрев наружных зеркал22Прозрачный люк23Задние электрические стекло‐
подъемники24Диагностический разъем25–26Электрические складываемые
наружные зеркала27Ультразвуковой датчик, проти‐
воугонная сигнализация28–29Прикуриватель, передняя
розетка30Задняя розетка31–32–№Электрическая цепь33Система Open&Start34Потолочный люк, TwinTop35Задняя розетка36Гнездо для тягово-сцепного
устройства37–38Центральный замок, клемма
3039Обогрев левого сидения40Обогрев правого сиденья41–42–43–44–
