OPEL COMBO 2014 Manuale di uso e manutenzione (in Italian)

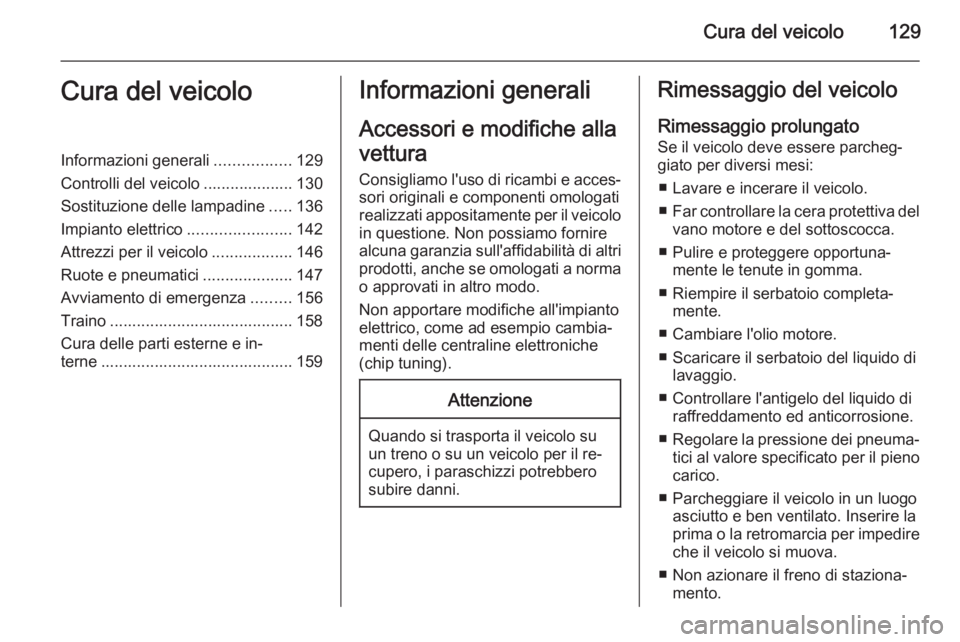

Cura del veicolo129Cura del veicoloInformazioni generali.................129
Controlli del veicolo .................... 130
Sostituzione delle lampadine .....136
Impianto elettrico .......................142
Attrezzi per il veicolo ..................146
Ruote e pneumatici ....................147
Avviamento di emergenza .........156
Traino ......................................... 158
Cura delle parti esterne e in‐
terne ........................................... 159Informazioni generali
Accessori e modifiche alla
vettura Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Non apportare modifiche all'impianto
elettrico, come ad esempio cambia‐
menti delle centraline elettroniche
(chip tuning).Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il re‐
cupero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
■ Lavare e incerare il veicolo.
■ Far controllare la cera protettiva del
vano motore e del sottoscocca.
■ Pulire e proteggere opportuna‐ mente le tenute in gomma.
■ Riempire il serbatoio completa‐ mente.
■ Cambiare l'olio motore.
■ Scaricare il serbatoio del liquido di lavaggio.
■ Controllare l'antigelo del liquido di raffreddamento ed anticorrosione.
■ Regolare la pressione dei pneuma‐
tici al valore specificato per il pieno
carico.
■ Parcheggiare il veicolo in un luogo asciutto e ben ventilato. Inserire la
prima o la retromarcia per impedire
che il veicolo si muova.
■ Non azionare il freno di staziona‐ mento.

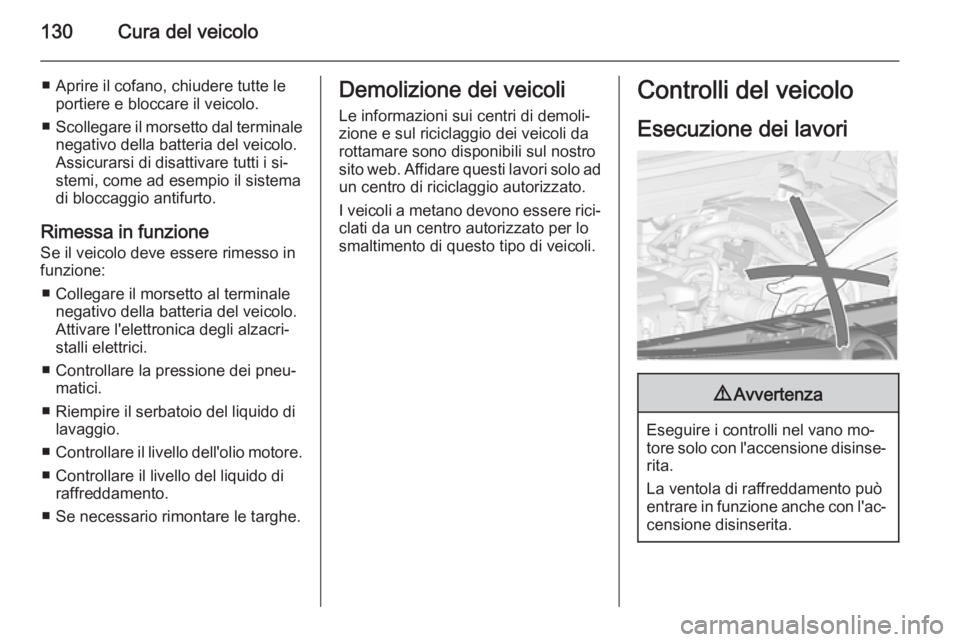

130Cura del veicolo
■ Aprire il cofano, chiudere tutte leportiere e bloccare il veicolo.
■ Scollegare il morsetto dal terminale
negativo della batteria del veicolo.
Assicurarsi di disattivare tutti i si‐
stemi, come ad esempio il sistema
di bloccaggio antifurto.
Rimessa in funzione Se il veicolo deve essere rimesso infunzione:
■ Collegare il morsetto al terminale negativo della batteria del veicolo.
Attivare l'elettronica degli alzacri‐
stalli elettrici.
■ Controllare la pressione dei pneu‐ matici.
■ Riempire il serbatoio del liquido di lavaggio.
■ Controllare il livello dell'olio motore.
■ Controllare il livello del liquido di raffreddamento.
■ Se necessario rimontare le targhe.Demolizione dei veicoli
Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web. Affidare questi lavori solo ad un centro di riciclaggio autorizzato.
I veicoli a metano devono essere rici‐ clati da un centro autorizzato per lo
smaltimento di questo tipo di veicoli.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano mo‐
tore solo con l'accensione disinse‐ rita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐
censione disinserita.

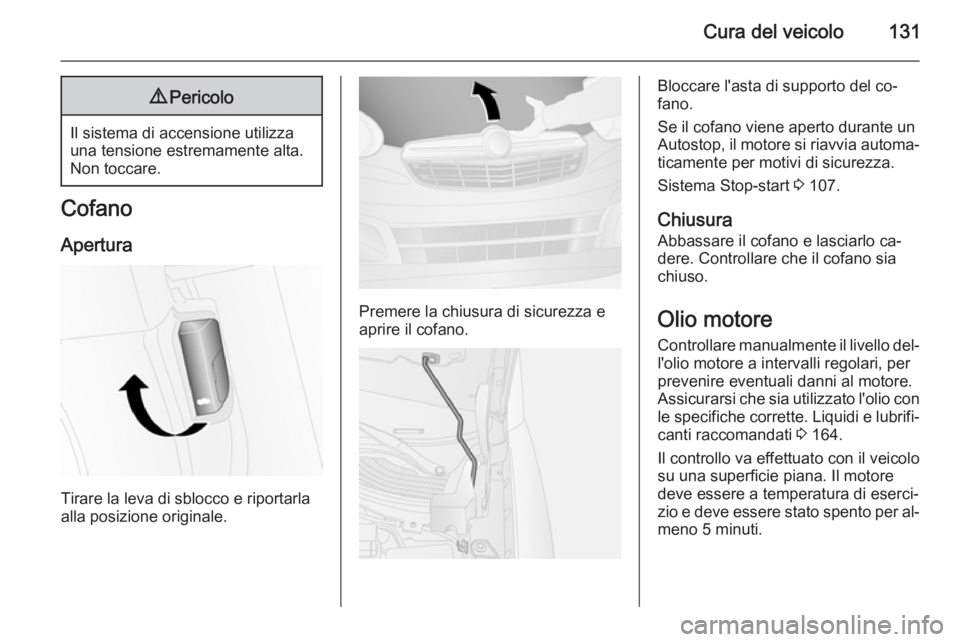

Cura del veicolo1319Pericolo
Il sistema di accensione utilizza
una tensione estremamente alta.
Non toccare.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.
Premere la chiusura di sicurezza e aprire il cofano.
Bloccare l'asta di supporto del co‐
fano.
Se il cofano viene aperto durante un
Autostop, il motore si riavvia automa‐
ticamente per motivi di sicurezza.
Sistema Stop-start 3 107.
Chiusura
Abbassare il cofano e lasciarlo ca‐ dere. Controllare che il cofano sia
chiuso.
Olio motore Controllare manualmente il livello del‐
l'olio motore a intervalli regolari, per prevenire eventuali danni al motore.
Assicurarsi che sia utilizzato l'olio con
le specifiche corrette. Liquidi e lubrifi‐
canti raccomandati 3 164.
Il controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per al‐
meno 5 minuti.

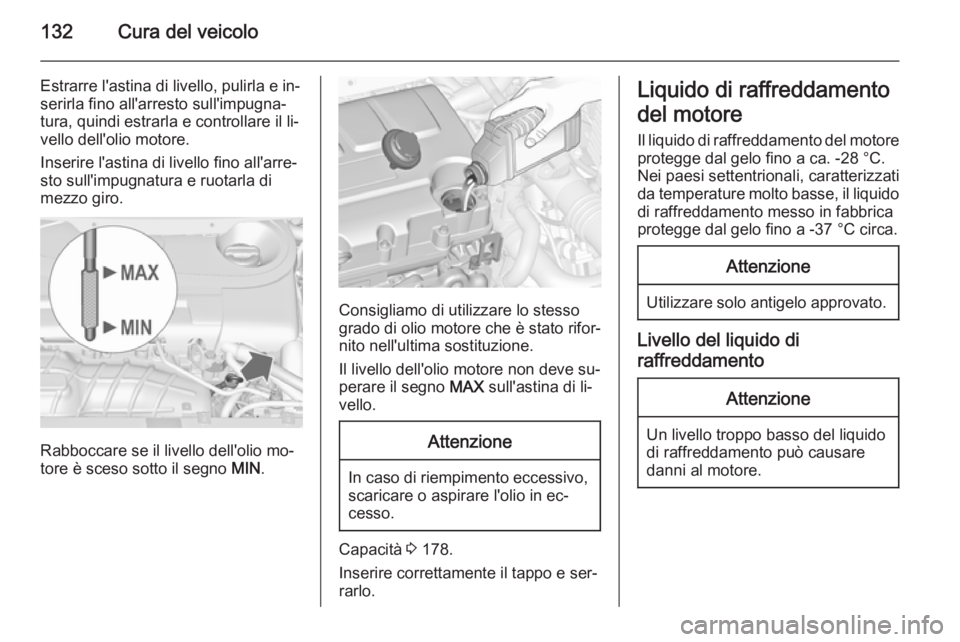

132Cura del veicolo
Estrarre l'astina di livello, pulirla e in‐serirla fino all'arresto sull'impugna‐
tura, quindi estrarla e controllare il li‐
vello dell'olio motore.
Inserire l'astina di livello fino all'arre‐ sto sull'impugnatura e ruotarla di
mezzo giro.
Rabboccare se il livello dell'olio mo‐
tore è sceso sotto il segno MIN.
Consigliamo di utilizzare lo stesso
grado di olio motore che è stato rifor‐
nito nell'ultima sostituzione.
Il livello dell'olio motore non deve su‐
perare il segno MAX sull'astina di li‐
vello.
Attenzione
In caso di riempimento eccessivo, scaricare o aspirare l'olio in ec‐
cesso.
Capacità 3 178.
Inserire correttamente il tappo e ser‐
rarlo.
Liquido di raffreddamento
del motore Il liquido di raffreddamento del motore
protegge dal gelo fino a ca. -28 °C.
Nei paesi settentrionali, caratterizzati
da temperature molto basse, il liquido
di raffreddamento messo in fabbrica
protegge dal gelo fino a -37 °C circa.Attenzione
Utilizzare solo antigelo approvato.
Livello del liquido di
raffreddamento
Attenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.

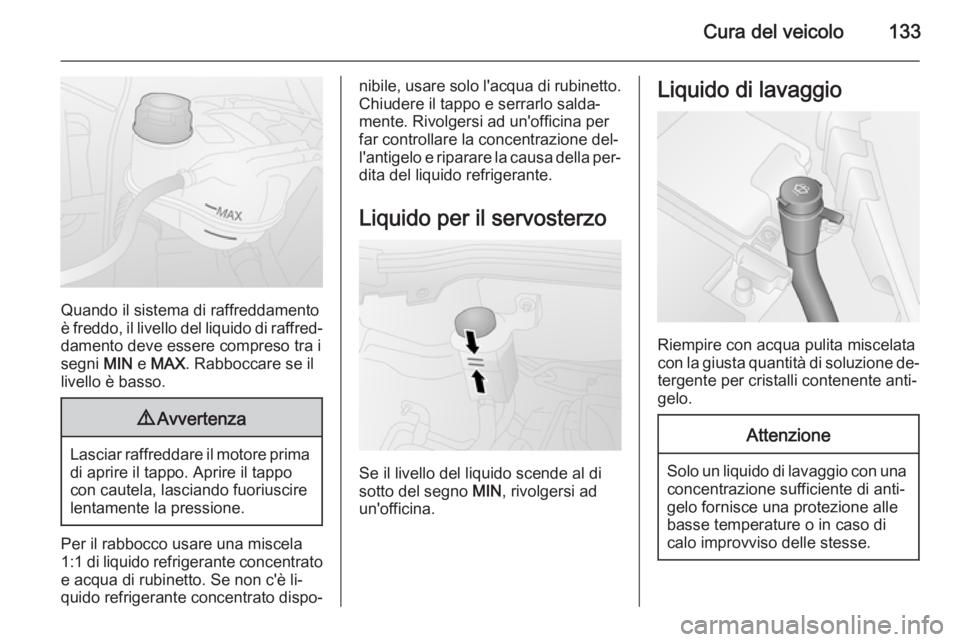

Cura del veicolo133
Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento deve essere compreso tra isegni MIN e MAX . Rabboccare se il
livello è basso.
9 Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Per il rabbocco usare una miscela
1:1 di liquido refrigerante concentrato
e acqua di rubinetto. Se non c'è li‐
quido refrigerante concentrato dispo‐
nibile, usare solo l'acqua di rubinetto.
Chiudere il tappo e serrarlo salda‐
mente. Rivolgersi ad un'officina per
far controllare la concentrazione del‐
l'antigelo e riparare la causa della per‐ dita del liquido refrigerante.
Liquido per il servosterzo
Se il livello del liquido scende al di
sotto del segno MIN, rivolgersi ad
un'officina.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione de‐
tergente per cristalli contenente anti‐
gelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.

134Cura del veicoloFreni
Un rumore di stridio o l'accensione
della spia usura delle pastiglie dei
freni F indica che le pastiglie hanno
raggiunto lo spessore minimo con‐
sentito.
È possibile proseguire il viaggio ma si devono sostituire le pastiglie dei freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche durante i primi viaggi.
Spia usura delle pastiglie dei freni F
3 76.
Liquido dei freni9 Avvertenza
Il liquido dei freni è tossico e cor‐
rosivo. Evitare il contatto con oc‐
chi, pelle, tessuti e superfici verni‐ ciate.
Il livello del liquido dei freni deve es‐sere tra i segni MIN e MAX .
Assicurare la massima pulizia nell'ef‐
fettuare il rabbocco, in quanto la con‐ taminazione del liquido dei freni può
compromettere il funzionamento del‐
l'impianto frenante. Rivolgersi ad
un'officina per eliminare la causa
della perdita di liquido dei freni.
Utilizzare solo liquido dei freni ad alte prestazioni approvato per la vettura.
Liquido dei freni e della frizione
3 164.
Batteria
La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne con‐
senta una carica sufficiente. La guida per brevi tragitti e i frequenti avvia‐
menti del motore possono scaricare
la batteria. Utilizzare i dispositivi elet‐
trici solo se necessario.
Le batterie non devono essere smal‐
tite con i rifiuti domestici, ma presso gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre 4 settimane, la batteria potrebbe scaricarsi. Scollegare il morsetto dal
terminale negativo della batteria del
veicolo.
Prima di collegare o scollegare la bat‐
teria, accertare che l'accensione sia
disinserita.

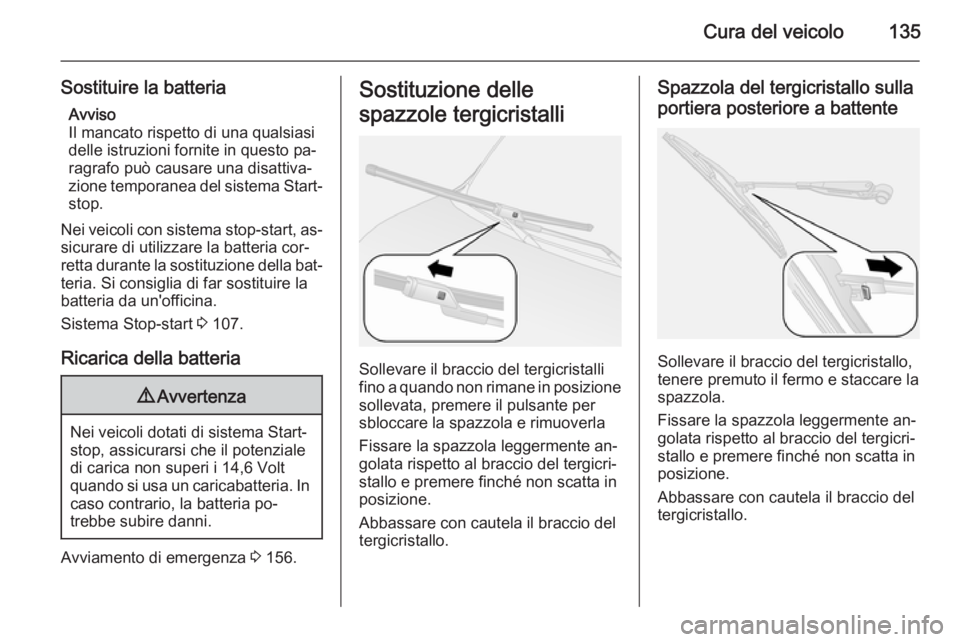

Cura del veicolo135
Sostituire la batteriaAvviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questo pa‐
ragrafo può causare una disattiva‐
zione temporanea del sistema Start- stop.
Nei veicoli con sistema stop-start, as‐
sicurare di utilizzare la batteria cor‐
retta durante la sostituzione della bat‐ teria. Si consiglia di far sostituire la
batteria da un'officina.
Sistema Stop-start 3 107.
Ricarica della batteria9 Avvertenza
Nei veicoli dotati di sistema Start-
stop, assicurarsi che il potenziale
di carica non superi i 14,6 Volt
quando si usa un caricabatteria. In caso contrario, la batteria po‐
trebbe subire danni.
Avviamento di emergenza 3 156.
Sostituzione delle
spazzole tergicristalli
Sollevare il braccio del tergicristalli
fino a quando non rimane in posizione sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla
Fissare la spazzola leggermente an‐
golata rispetto al braccio del tergicri‐
stallo e premere finché non scatta in
posizione.
Abbassare con cautela il braccio del
tergicristallo.
Spazzola del tergicristallo sulla
portiera posteriore a battente
Sollevare il braccio del tergicristallo,
tenere premuto il fermo e staccare la
spazzola.
Fissare la spazzola leggermente an‐
golata rispetto al braccio del tergicri‐
stallo e premere finché non scatta in
posizione.
Abbassare con cautela il braccio del
tergicristallo.

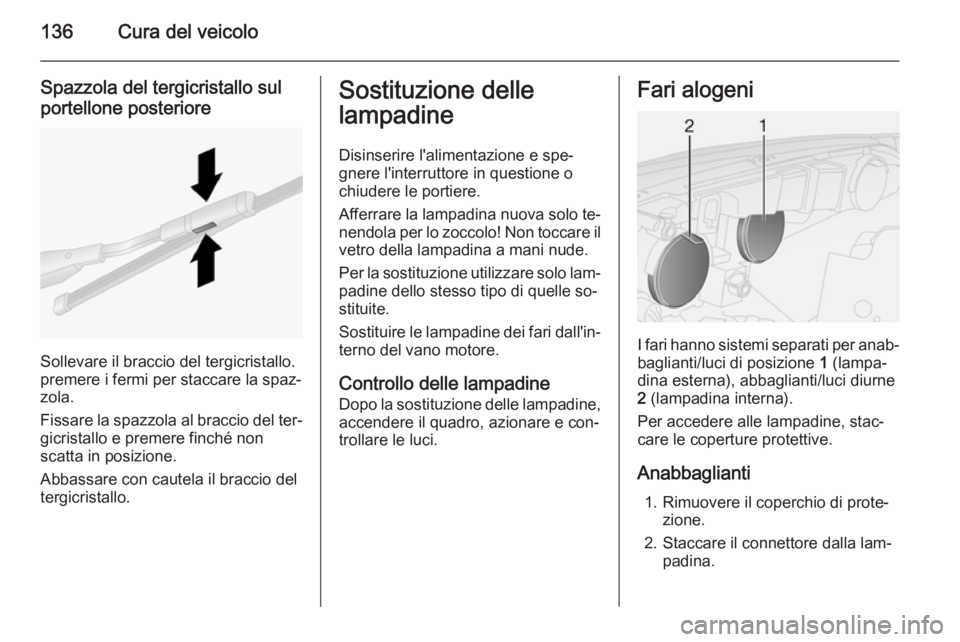

136Cura del veicolo
Spazzola del tergicristallo sul
portellone posteriore
Sollevare il braccio del tergicristallo.
premere i fermi per staccare la spaz‐
zola.
Fissare la spazzola al braccio del ter‐ gicristallo e premere finché non
scatta in posizione.
Abbassare con cautela il braccio del tergicristallo.
Sostituzione delle
lampadine
Disinserire l'alimentazione e spe‐gnere l'interruttore in questione o
chiudere le portiere.
Afferrare la lampadina nuova solo te‐
nendola per lo zoccolo! Non toccare il
vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo lam‐
padine dello stesso tipo di quelle so‐
stituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadine,
accendere il quadro, azionare e con‐ trollare le luci.Fari alogeni
I fari hanno sistemi separati per anab‐ baglianti/luci di posizione 1 (lampa‐
dina esterna), abbaglianti/luci diurne
2 (lampadina interna).
Per accedere alle lampadine, stac‐
care le coperture protettive.
Anabbaglianti 1. Rimuovere il coperchio di prote‐ zione.
2. Staccare il connettore dalla lam‐ padina.

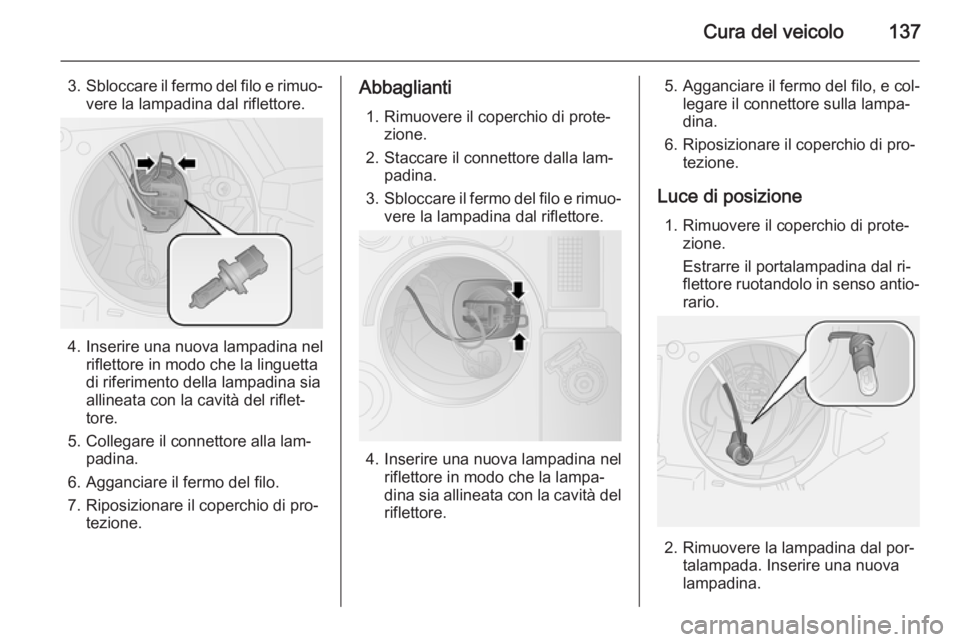

Cura del veicolo137
3.Sbloccare il fermo del filo e rimuo‐
vere la lampadina dal riflettore.
4. Inserire una nuova lampadina nel riflettore in modo che la linguetta
di riferimento della lampadina sia
allineata con la cavità del riflet‐
tore.
5. Collegare il connettore alla lam‐ padina.
6. Agganciare il fermo del filo.
7. Riposizionare il coperchio di pro‐ tezione.
Abbaglianti
1. Rimuovere il coperchio di prote‐ zione.
2. Staccare il connettore dalla lam‐ padina.
3. Sbloccare il fermo del filo e rimuo‐
vere la lampadina dal riflettore.
4. Inserire una nuova lampadina nel riflettore in modo che la lampa‐
dina sia allineata con la cavità del
riflettore.
5. Agganciare il fermo del filo, e col‐ legare il connettore sulla lampa‐
dina.
6. Riposizionare il coperchio di pro‐ tezione.
Luce di posizione 1. Rimuovere il coperchio di prote‐ zione.
Estrarre il portalampadina dal ri‐
flettore ruotandolo in senso antio‐
rario.
2. Rimuovere la lampadina dal por‐ talampada. Inserire una nuova
lampadina.

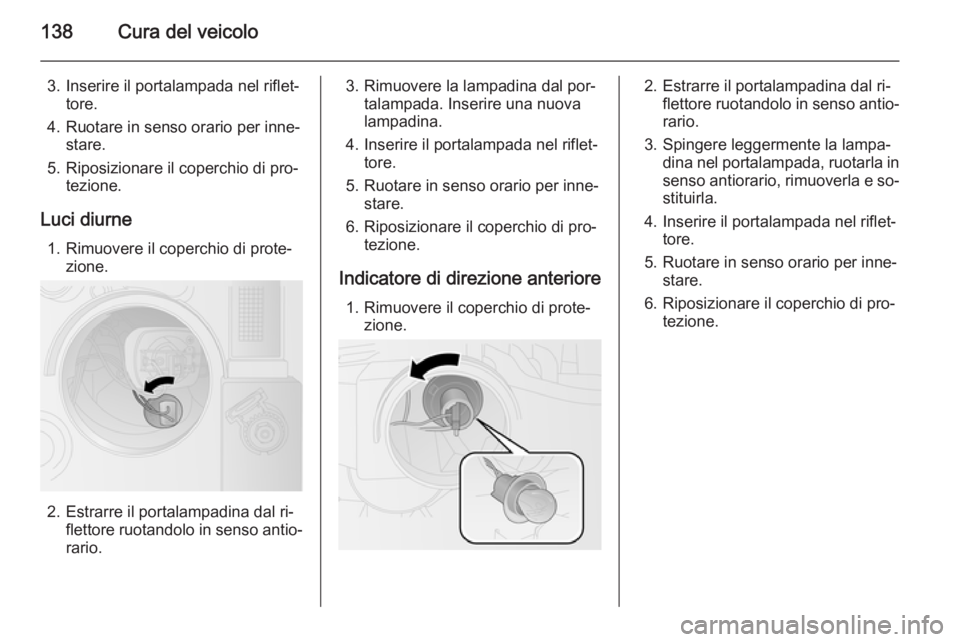

138Cura del veicolo
3. Inserire il portalampada nel riflet‐tore.
4. Ruotare in senso orario per inne‐ stare.
5. Riposizionare il coperchio di pro‐ tezione.
Luci diurne 1. Rimuovere il coperchio di prote‐ zione.
2. Estrarre il portalampadina dal ri‐flettore ruotandolo in senso antio‐
rario.
3. Rimuovere la lampadina dal por‐ talampada. Inserire una nuovalampadina.
4. Inserire il portalampada nel riflet‐ tore.
5. Ruotare in senso orario per inne‐ stare.
6. Riposizionare il coperchio di pro‐ tezione.
Indicatore di direzione anteriore 1. Rimuovere il coperchio di prote‐ zione.2. Estrarre il portalampadina dal ri‐flettore ruotandolo in senso antio‐
rario.
3. Spingere leggermente la lampa‐ dina nel portalampada, ruotarla insenso antiorario, rimuoverla e so‐stituirla.
4. Inserire il portalampada nel riflet‐ tore.
5. Ruotare in senso orario per inne‐ stare.
6. Riposizionare il coperchio di pro‐ tezione.
