OPEL COMBO 2014 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2014, Model line: COMBO, Model: OPEL COMBO 2014Pages: 191, PDF Dimensioni: 4.21 MB
Page 141 of 191

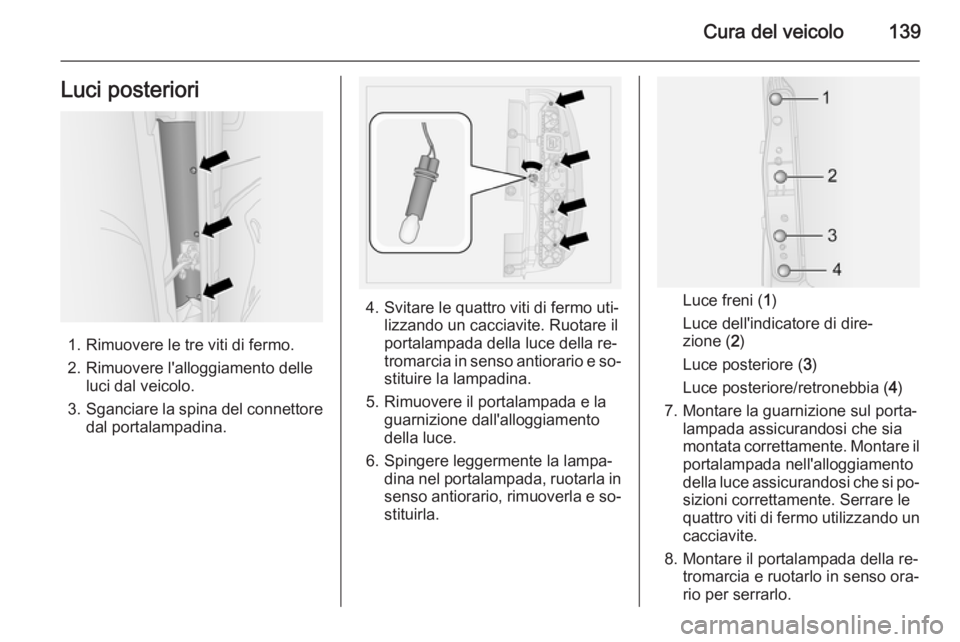

Cura del veicolo139Luci posteriori
1. Rimuovere le tre viti di fermo.
2. Rimuovere l'alloggiamento delle luci dal veicolo.
3. Sganciare la spina del connettore
dal portalampadina.
4. Svitare le quattro viti di fermo uti‐ lizzando un cacciavite. Ruotare il
portalampada della luce della re‐
tromarcia in senso antiorario e so‐ stituire la lampadina.
5. Rimuovere il portalampada e la guarnizione dall'alloggiamento
della luce.
6. Spingere leggermente la lampa‐ dina nel portalampada, ruotarla in
senso antiorario, rimuoverla e so‐ stituirla.Luce freni ( 1)
Luce dell'indicatore di dire‐
zione ( 2)
Luce posteriore ( 3)
Luce posteriore/retronebbia ( 4)
7. Montare la guarnizione sul porta‐ lampada assicurandosi che sia
montata correttamente. Montare il
portalampada nell'alloggiamento
della luce assicurandosi che si po‐ sizioni correttamente. Serrare le
quattro viti di fermo utilizzando un
cacciavite.
8. Montare il portalampada della re‐ tromarcia e ruotarlo in senso ora‐
rio per serrarlo.
Page 142 of 191

140Cura del veicolo
9. Inserire la spina del connettore.
10. Inserire l'alloggiamento nella car‐ rozzeria, assicurandosi che il po‐
sizionamento sia corretto. Strin‐
gere le tre viti di fermo.
Indicatori di direzione
laterali
Per la sostituzione delle lampadine, rivolgersi ad un'officina.
Terza luce di arresto
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Luci della targa

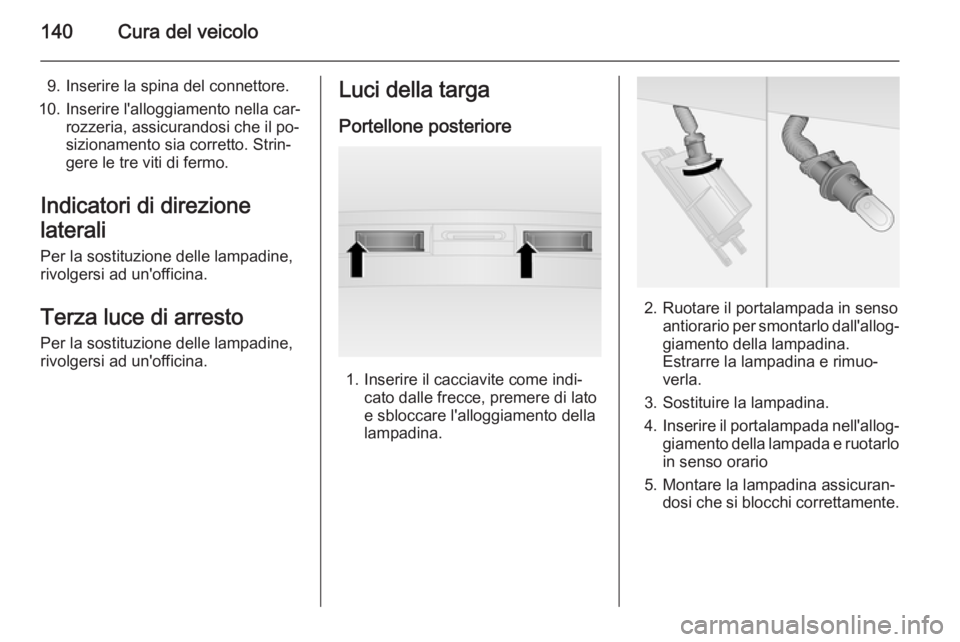

Portellone posteriore
1. Inserire il cacciavite come indi‐ cato dalle frecce, premere di lato
e sbloccare l'alloggiamento della
lampadina.
2. Ruotare il portalampada in senso antiorario per smontarlo dall'allog‐
giamento della lampadina.
Estrarre la lampadina e rimuo‐
verla.
3. Sostituire la lampadina. 4. Inserire il portalampada nell'allog‐
giamento della lampada e ruotarlo in senso orario
5. Montare la lampadina assicuran‐ dosi che si blocchi correttamente.
Page 143 of 191

Cura del veicolo141

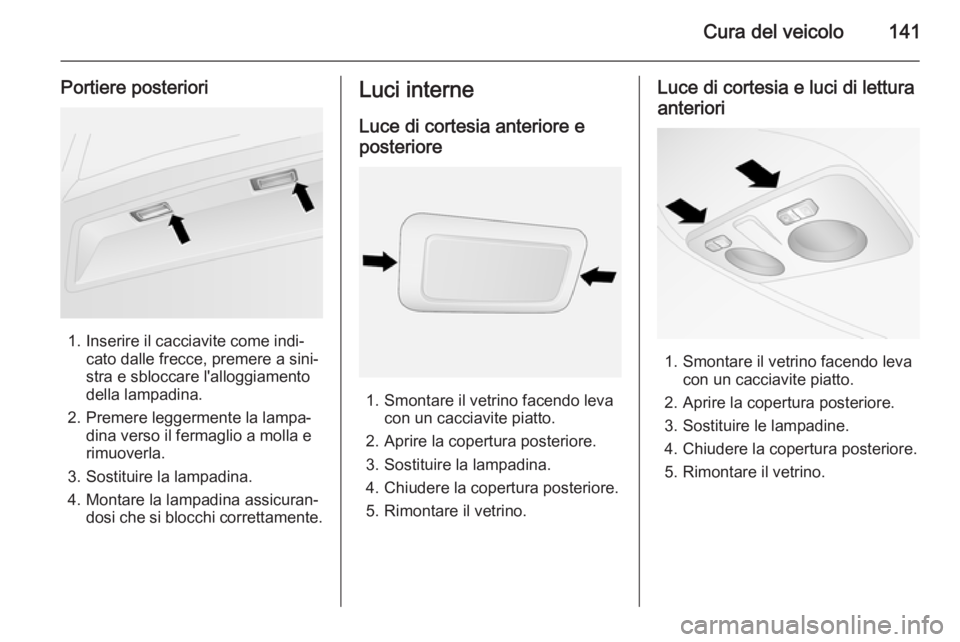

Portiere posteriori
1. Inserire il cacciavite come indi‐cato dalle frecce, premere a sini‐
stra e sbloccare l'alloggiamento
della lampadina.
2. Premere leggermente la lampa‐ dina verso il fermaglio a molla e
rimuoverla.
3. Sostituire la lampadina. 4. Montare la lampadina assicuran‐ dosi che si blocchi correttamente.
Luci interne
Luce di cortesia anteriore eposteriore
1. Smontare il vetrino facendo leva con un cacciavite piatto.
2. Aprire la copertura posteriore.
3. Sostituire la lampadina.
4. Chiudere la copertura posteriore.
5. Rimontare il vetrino.
Luce di cortesia e luci di lettura
anteriori
1. Smontare il vetrino facendo leva con un cacciavite piatto.
2. Aprire la copertura posteriore.
3. Sostituire le lampadine.
4. Chiudere la copertura posteriore.
5. Rimontare il vetrino.
Page 144 of 191

142Cura del veicolo

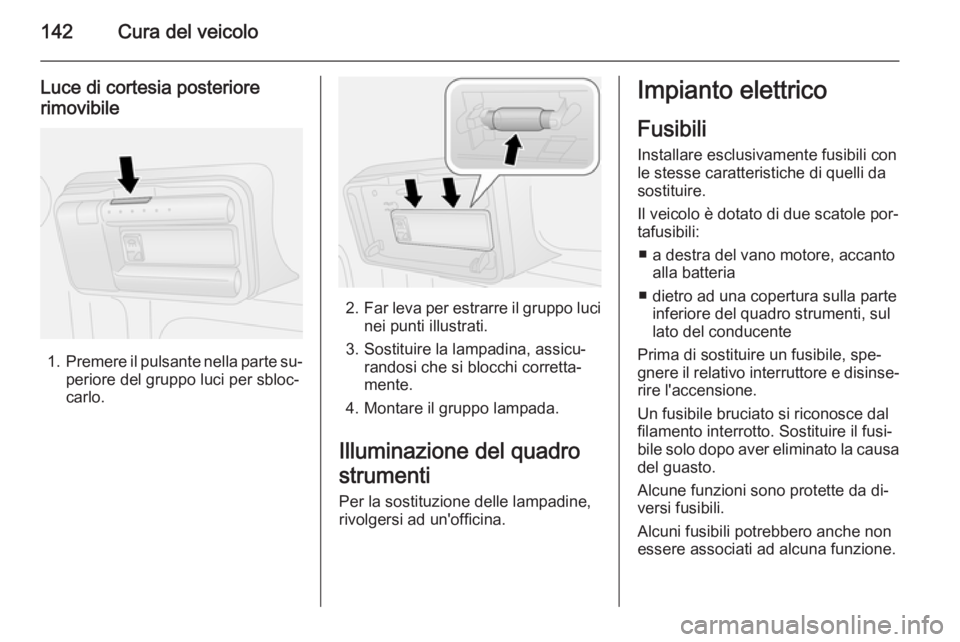

Luce di cortesia posteriore
rimovibile
1. Premere il pulsante nella parte su‐
periore del gruppo luci per sbloc‐
carlo.
2. Far leva per estrarre il gruppo luci
nei punti illustrati.
3. Sostituire la lampadina, assicu‐ randosi che si blocchi corretta‐
mente.
4. Montare il gruppo lampada.
Illuminazione del quadro
strumenti Per la sostituzione delle lampadine,rivolgersi ad un'officina.
Impianto elettrico
Fusibili Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole por‐ tafusibili:
■ a destra del vano motore, accanto alla batteria
■ dietro ad una copertura sulla parte inferiore del quadro strumenti, sul
lato del conducente
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐ bile solo dopo aver eliminato la causa del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Page 145 of 191

Cura del veicolo143

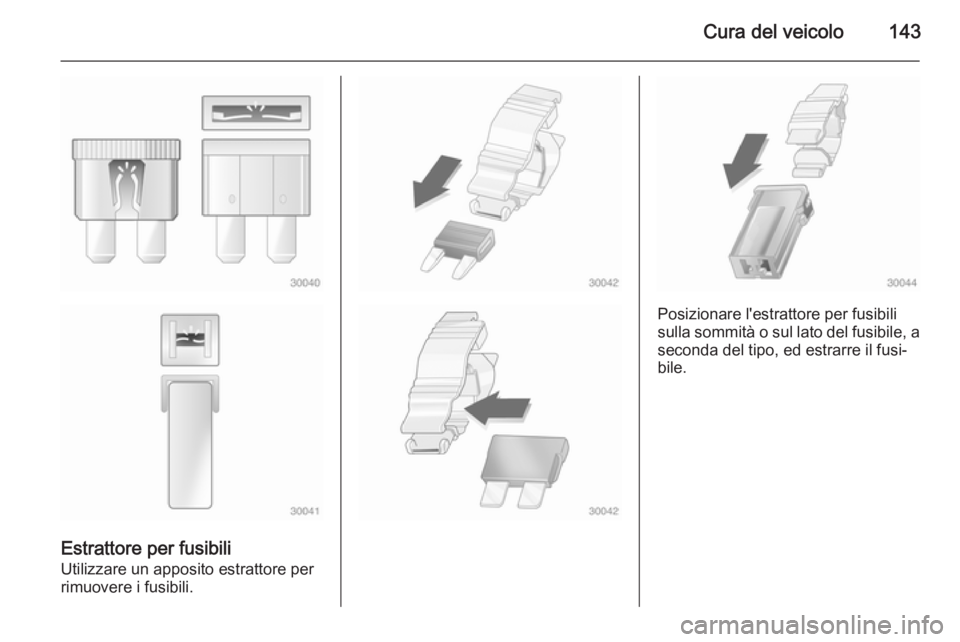

Estrattore per fusibili
Utilizzare un apposito estrattore per
rimuovere i fusibili.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Page 146 of 191

144Cura del veicoloScatola portafusibili nel
vano motore
La scatola portafusibili si trova a de‐
stra del vano motore, accanto alla batteria.
Per rimuovere la copertura protettiva
ed accedere ai fusibili, rimuovere le
due viti (vedi illustrazione).
N.CircuitoF09Interruttore della portieraF10Avvisatore acusticoF14AbbagliantiF15Riscaldatore PTCIF19ClimatizzatoreF20Lunotto termicoF21Pompa carburanteF30FendinebbiaF84Impianto a metanoF85Prese di correnteF86Accendisigari, sedili riscaldatiF87Sistema Stop-startF88Riscaldamento degli spec‐
chietti
Dopo aver sostituito i fusibili difettosi,
rimontare la copertura della scatola
portafusibili.
Page 147 of 191

Cura del veicolo145
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.

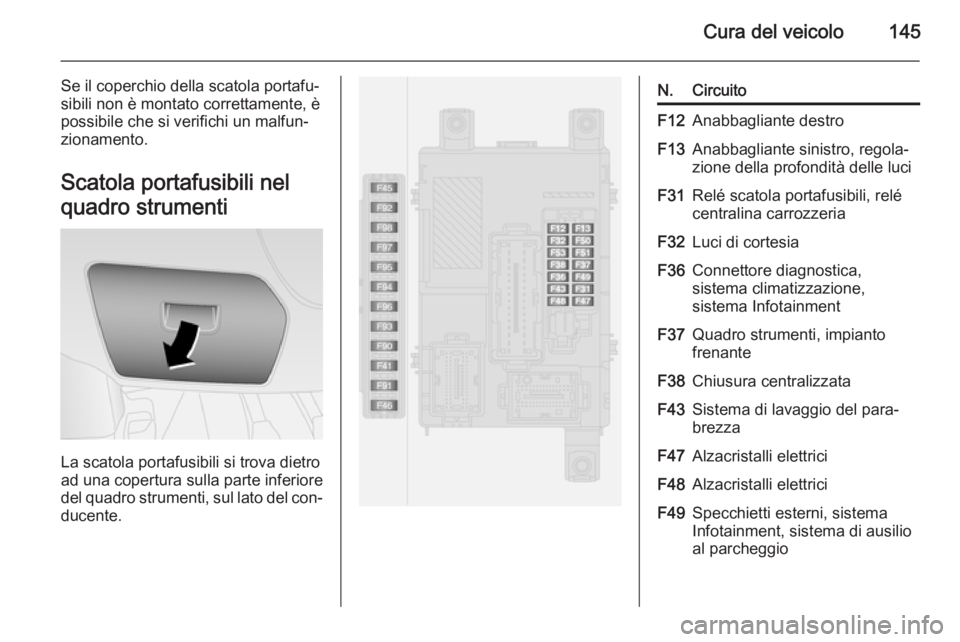

Scatola portafusibili nel
quadro strumenti
La scatola portafusibili si trova dietro
ad una copertura sulla parte inferiore
del quadro strumenti, sul lato del con‐ ducente.
N.CircuitoF12Anabbagliante destroF13Anabbagliante sinistro, regola‐
zione della profondità delle luciF31Relé scatola portafusibili, relé
centralina carrozzeriaF32Luci di cortesiaF36Connettore diagnostica,
sistema climatizzazione,
sistema InfotainmentF37Quadro strumenti, impianto
frenanteF38Chiusura centralizzataF43Sistema di lavaggio del para‐
brezzaF47Alzacristalli elettriciF48Alzacristalli elettriciF49Specchietti esterni, sistema
Infotainment, sistema di ausilio
al parcheggio

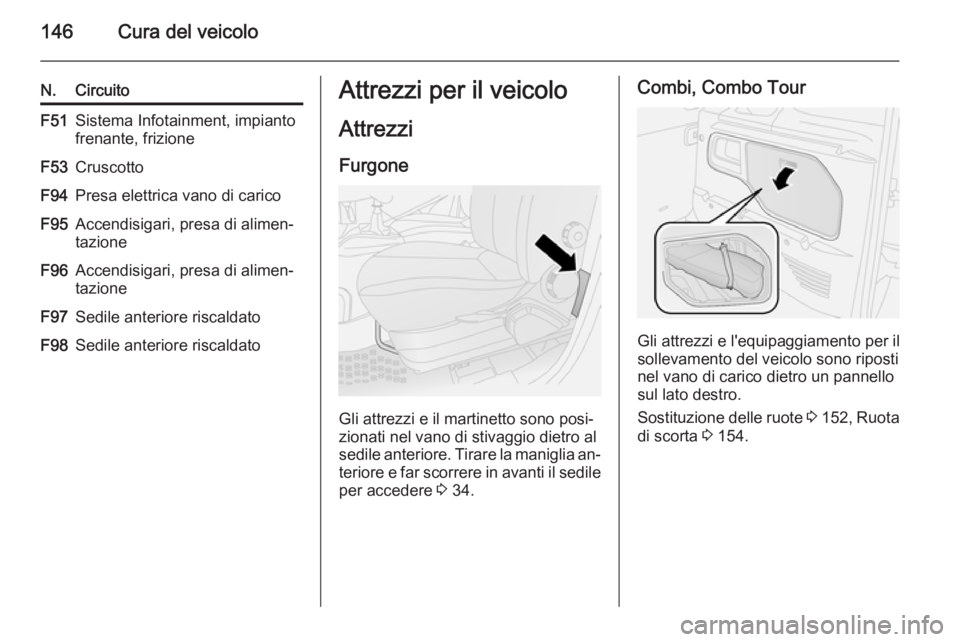

Page 148 of 191

146Cura del veicolo
N.CircuitoF51Sistema Infotainment, impianto
frenante, frizioneF53CruscottoF94Presa elettrica vano di caricoF95Accendisigari, presa di alimen‐
tazioneF96Accendisigari, presa di alimen‐
tazioneF97Sedile anteriore riscaldatoF98Sedile anteriore riscaldatoAttrezzi per il veicolo
AttrezziFurgone
Gli attrezzi e il martinetto sono posi‐
zionati nel vano di stivaggio dietro al
sedile anteriore. Tirare la maniglia an‐ teriore e far scorrere in avanti il sedileper accedere 3 34.
Combi, Combo Tour
Gli attrezzi e l'equipaggiamento per il
sollevamento del veicolo sono riposti
nel vano di carico dietro un pannello
sul lato destro.
Sostituzione delle ruote 3 152 , Ruota
di scorta 3 154.
Page 149 of 191

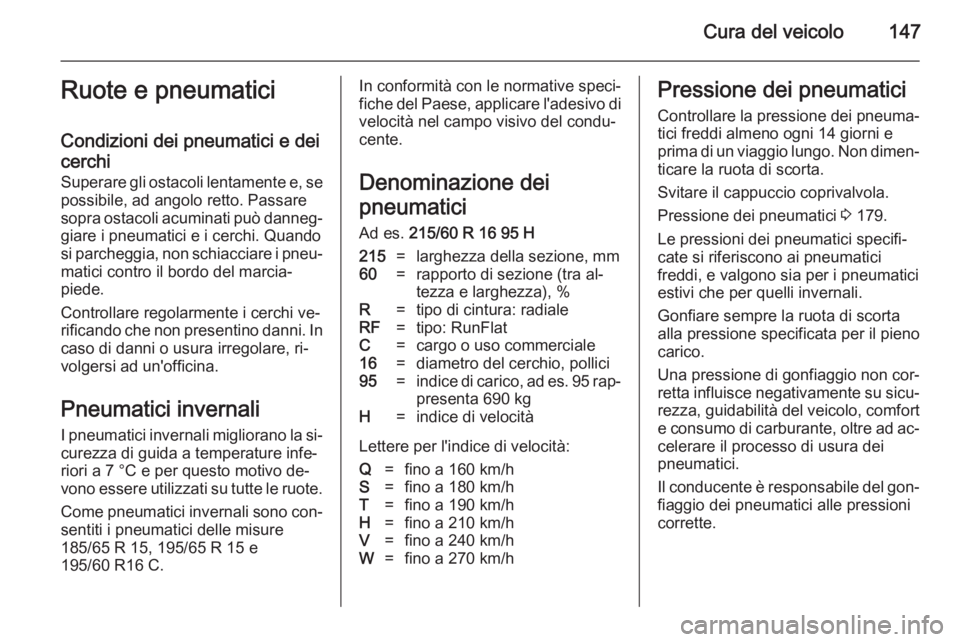

Cura del veicolo147Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quando
si parcheggia, non schiacciare i pneu‐ matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi ve‐
rificando che non presentino danni. In
caso di danni o usura irregolare, ri‐
volgersi ad un'officina.
Pneumatici invernali I pneumatici invernali migliorano la si‐curezza di guida a temperature infe‐
riori a 7 °C e per questo motivo de‐
vono essere utilizzati su tutte le ruote.
Come pneumatici invernali sono con‐ sentiti i pneumatici delle misure
185/65 R 15, 195/65 R 15 e
195/60 R16 C.In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di
velocità nel campo visivo del condu‐
cente.
Denominazione dei
pneumatici Ad es. 215/60 R 16 95 H215=larghezza della sezione, mm60=rapporto di sezione (tra al‐
tezza e larghezza), %R=tipo di cintura: radialeRF=tipo: RunFlatC=cargo o uso commerciale16=diametro del cerchio, pollici95=indice di carico, ad es. 95 rap‐
presenta 690 kgH=indice di velocità
Lettere per l'indice di velocità:
Q=fino a 160 km/hS=fino a 180 km/hT=fino a 190 km/hH=fino a 210 km/hV=fino a 240 km/hW=fino a 270 km/hPressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta.
Svitare il cappuccio coprivalvola.
Pressione dei pneumatici 3 179.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi, e valgono sia per i pneumatici estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
Una pressione di gonfiaggio non cor‐
retta influisce negativamente su sicu‐
rezza, guidabilità del veicolo, comfort
e consumo di carburante, oltre ad ac‐ celerare il processo di usura dei
pneumatici.
Il conducente è responsabile del gon‐ fiaggio dei pneumatici alle pressioni
corrette.
Page 150 of 191

148Cura del veicolo9Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni in‐
terni con conseguente distacco
del battistrada e lo scoppio a ve‐
locità elevate.

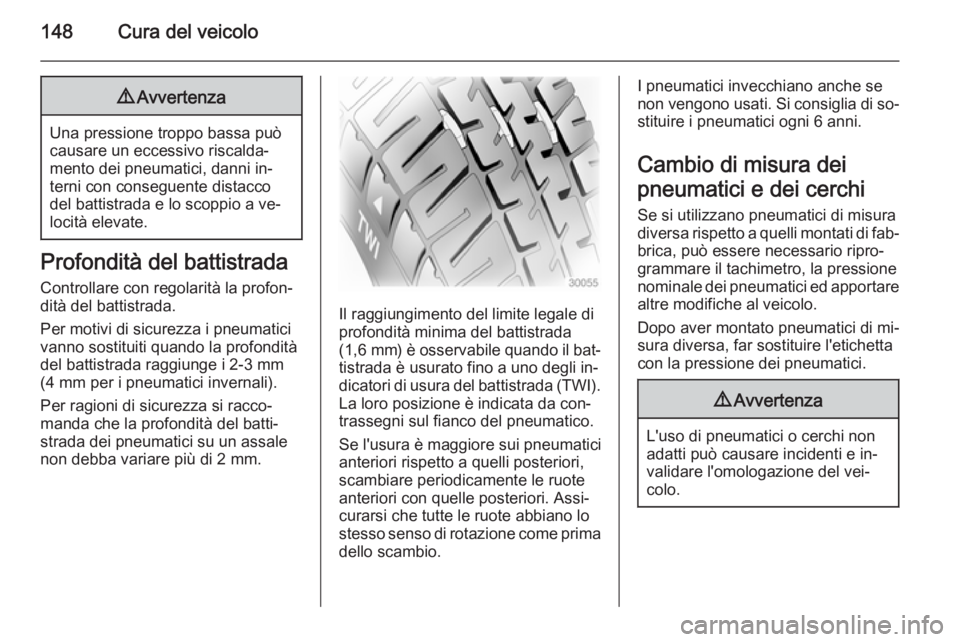

Profondità del battistrada
Controllare con regolarità la profon‐
dità del battistrada.
Per motivi di sicurezza i pneumatici vanno sostituiti quando la profondità
del battistrada raggiunge i 2-3 mm
(4 mm per i pneumatici invernali).
Per ragioni di sicurezza si racco‐
manda che la profondità del batti‐
strada dei pneumatici su un assale
non debba variare più di 2 mm.
Il raggiungimento del limite legale di
profondità minima del battistrada
(1,6 mm ) è osservabile quando il bat‐
tistrada è usurato fino a uno degli in‐
dicatori di usura del battistrada (TWI). La loro posizione è indicata da con‐
trassegni sul fianco del pneumatico.
Se l'usura è maggiore sui pneumatici
anteriori rispetto a quelli posteriori,
scambiare periodicamente le ruote
anteriori con quelle posteriori. Assi‐
curarsi che tutte le ruote abbiano lo
stesso senso di rotazione come prima dello scambio.
I pneumatici invecchiano anche se
non vengono usati. Si consiglia di so‐
stituire i pneumatici ogni 6 anni.
Cambio di misura dei
pneumatici e dei cerchi Se si utilizzano pneumatici di misuradiversa rispetto a quelli montati di fab‐
brica, può essere necessario ripro‐
grammare il tachimetro, la pressione
nominale dei pneumatici ed apportare altre modifiche al veicolo.
Dopo aver montato pneumatici di mi‐
sura diversa, far sostituire l'etichetta
con la pressione dei pneumatici.9 Avvertenza
L'uso di pneumatici o cerchi non
adatti può causare incidenti e in‐
validare l'omologazione del vei‐
colo.
