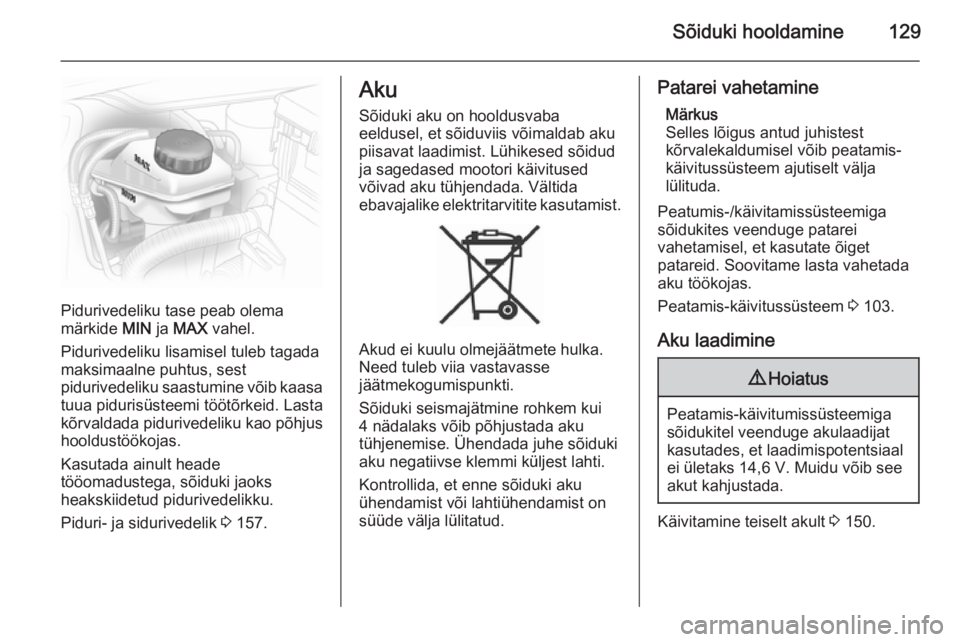

Sõiduki hooldamine129
Pidurivedeliku tase peab olema
märkide MIN ja MAX vahel.
Pidurivedeliku lisamisel tuleb tagada
maksimaalne puhtus, sest
pidurivedeliku saastumine võib kaasa
tuua pidurisüsteemi töötõrkeid. Lasta
kõrvaldada pidurivedeliku kao põhjus hooldustöökojas.
Kasutada ainult heade
tööomadustega, sõiduki jaoks
heakskiidetud pidurivedelikku.
Piduri- ja sidurivedelik 3 157.
Aku
Sõiduki aku on hooldusvaba
eeldusel, et sõiduviis võimaldab aku
piisavat laadimist. Lühikesed sõidud ja sagedased mootori käivitused
võivad aku tühjendada. Vältida
ebavajalike elektritarvitite kasutamist.
Akud ei kuulu olmejäätmete hulka.
Need tuleb viia vastavasse
jäätmekogumispunkti.
Sõiduki seismajätmine rohkem kui 4 nädalaks võib põhjustada aku
tühjenemise. Ühendada juhe sõiduki
aku negatiivse klemmi küljest lahti.
Kontrollida, et enne sõiduki aku
ühendamist või lahtiühendamist on
süüde välja lülitatud.
Patarei vahetamine
Märkus
Selles lõigus antud juhistest
kõrvalekaldumisel võib peatamis-
käivitussüsteem ajutiselt välja
lülituda.
Peatumis-/käivitamissüsteemiga sõidukites veenduge patarei
vahetamisel, et kasutate õiget
patareid. Soovitame lasta vahetada
aku töökojas.
Peatamis-käivitussüsteem 3 103.
Aku laadimine9 Hoiatus
Peatamis-käivitumissüsteemiga
sõidukitel veenduge akulaadijat
kasutades, et laadimispotentsiaal
ei ületaks 14,6 V. Muidu võib see
akut kahjustada.
Käivitamine teiselt akult 3 150.

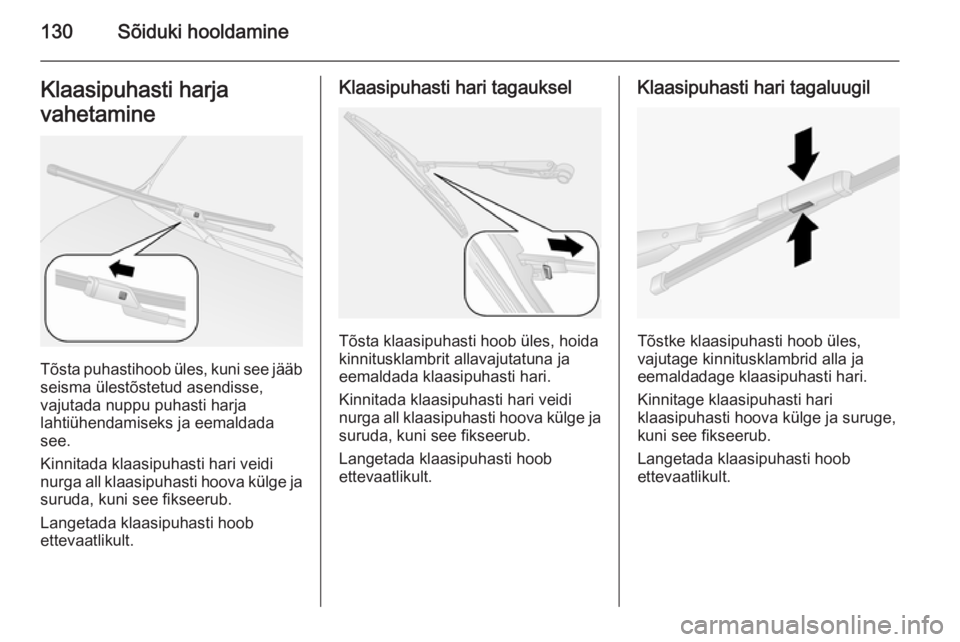

130Sõiduki hooldamineKlaasipuhasti harja
vahetamine
Tõsta puhastihoob üles, kuni see jääb
seisma ülestõstetud asendisse,
vajutada nuppu puhasti harja
lahtiühendamiseks ja eemaldada
see.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.
Klaasipuhasti hari tagauksel
Tõsta klaasipuhasti hoob üles, hoida
kinnitusklambrit allavajutatuna ja
eemaldada klaasipuhasti hari.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.
Klaasipuhasti hari tagaluugil
Tõstke klaasipuhasti hoob üles,
vajutage kinnitusklambrid alla ja
eemaldadage klaasipuhasti hari.
Kinnitage klaasipuhasti hari
klaasipuhasti hoova külge ja suruge,
kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.

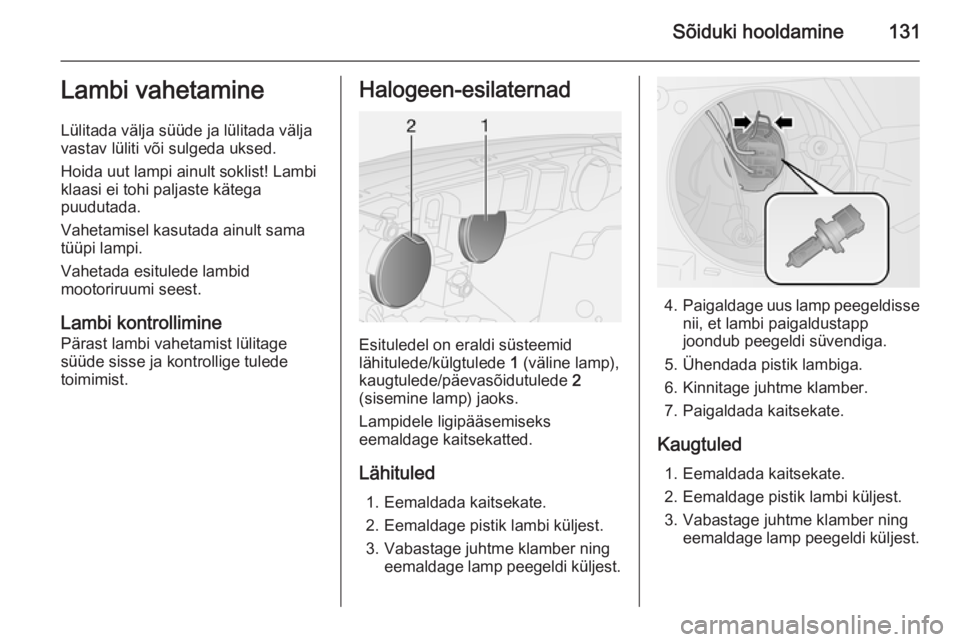

Sõiduki hooldamine131Lambi vahetamine
Lülitada välja süüde ja lülitada välja
vastav lüliti või sulgeda uksed.
Hoida uut lampi ainult soklist! Lambi klaasi ei tohi paljaste kätega
puudutada.
Vahetamisel kasutada ainult sama
tüüpi lampi.
Vahetada esitulede lambid
mootoriruumi seest.
Lambi kontrollimine
Pärast lambi vahetamist lülitage
süüde sisse ja kontrollige tulede
toimimist.Halogeen-esilaternad
Esituledel on eraldi süsteemid
lähitulede/külgtulede 1 (väline lamp),
kaugtulede/päevasõidutulede 2
(sisemine lamp) jaoks.
Lampidele ligipääsemiseks
eemaldage kaitsekatted.
Lähituled 1. Eemaldada kaitsekate.
2. Eemaldage pistik lambi küljest.
3. Vabastage juhtme klamber ning eemaldage lamp peegeldi küljest.
4.Paigaldage uus lamp peegeldisse
nii, et lambi paigaldustapp
joondub peegeldi süvendiga.
5. Ühendada pistik lambiga.
6. Kinnitage juhtme klamber.
7. Paigaldada kaitsekate.
Kaugtuled 1. Eemaldada kaitsekate.
2. Eemaldage pistik lambi küljest.
3. Vabastage juhtme klamber ning eemaldage lamp peegeldi küljest.

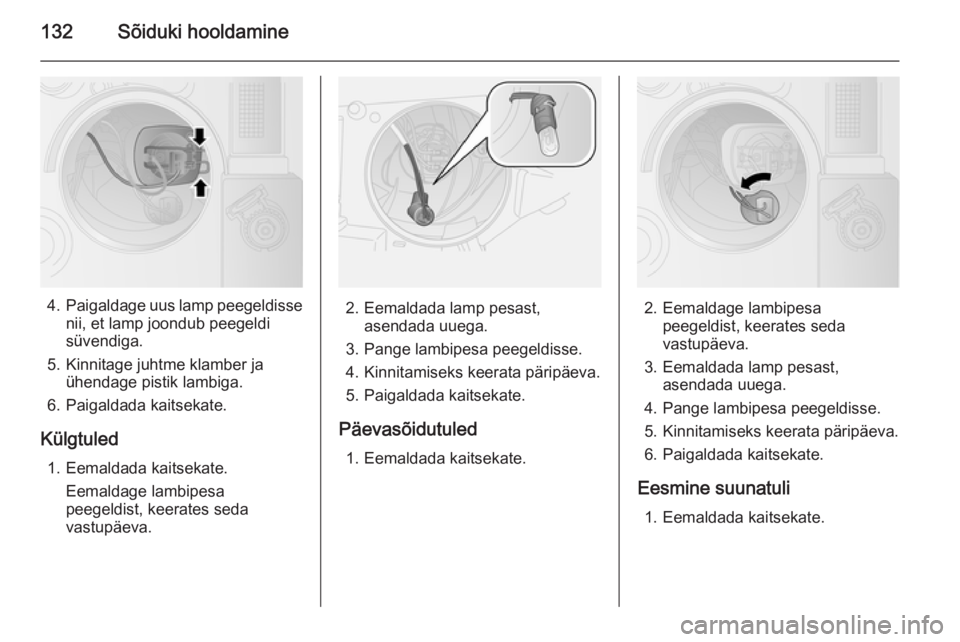

132Sõiduki hooldamine
4.Paigaldage uus lamp peegeldisse
nii, et lamp joondub peegeldi
süvendiga.
5. Kinnitage juhtme klamber ja ühendage pistik lambiga.
6. Paigaldada kaitsekate.
Külgtuled 1. Eemaldada kaitsekate. Eemaldage lambipesa
peegeldist, keerates seda
vastupäeva.2. Eemaldada lamp pesast, asendada uuega.
3. Pange lambipesa peegeldisse.
4. Kinnitamiseks keerata päripäeva.
5. Paigaldada kaitsekate.
Päevasõidutuled 1. Eemaldada kaitsekate.2. Eemaldage lambipesa peegeldist, keerates seda
vastupäeva.
3. Eemaldada lamp pesast, asendada uuega.
4. Pange lambipesa peegeldisse.
5. Kinnitamiseks keerata päripäeva.
6. Paigaldada kaitsekate.
Eesmine suunatuli 1. Eemaldada kaitsekate.

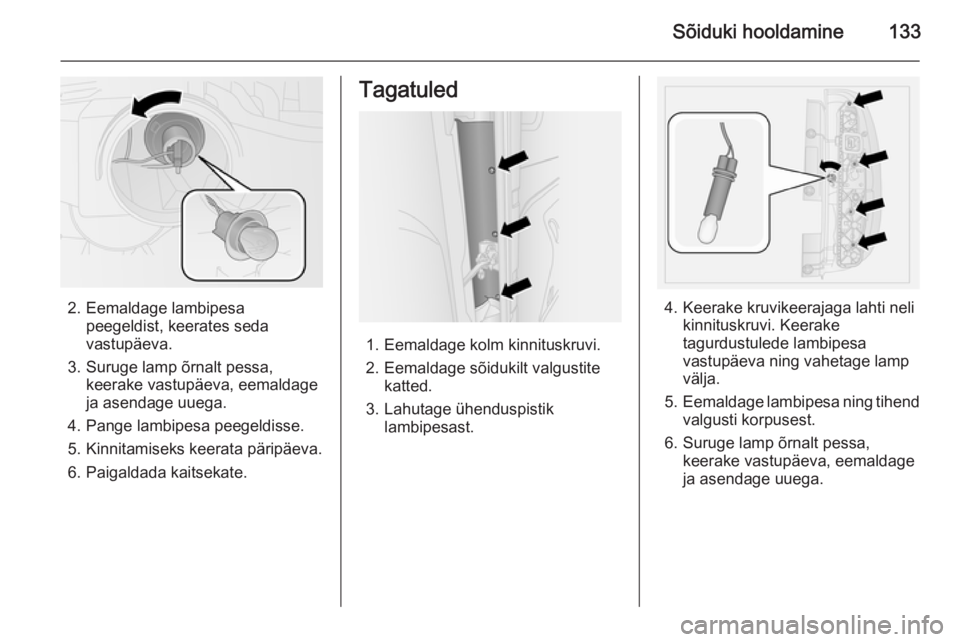

Sõiduki hooldamine133
2. Eemaldage lambipesapeegeldist, keerates seda
vastupäeva.
3. Suruge lamp õrnalt pessa, keerake vastupäeva, eemaldage
ja asendage uuega.
4. Pange lambipesa peegeldisse.
5. Kinnitamiseks keerata päripäeva.
6. Paigaldada kaitsekate.
Tagatuled
1. Eemaldage kolm kinnituskruvi.
2. Eemaldage sõidukilt valgustite katted.
3. Lahutage ühenduspistik lambipesast.
4. Keerake kruvikeerajaga lahti nelikinnituskruvi. Keerake
tagurdustulede lambipesa vastupäeva ning vahetage lamp
välja.
5. Eemaldage lambipesa ning tihend
valgusti korpusest.
6. Suruge lamp õrnalt pessa, keerake vastupäeva, eemaldage
ja asendage uuega.

134Sõiduki hooldamine
Pidurituli (1)
Suunatuli ( 2)
Tagatuli ( 3)
Tagatuli/udutuli ( 4)
7. Paigaldage lambipesa tihend ning
veenduge, et see on õigesti
sobitatud. Paigaldage lambipesa
valgusti korpusesse ja veenduge,
et see on õigesti kinnitunud.
Kinnitage kruvikeerajaga neli
kinnituskruvi.
8. Paigaldage tagurdustule lambipesa ning keerake seda
kinnitamiseks päripäeva.
9. Ühendage ühenduspistik.
10. Sisestage valgusti korpus auto keresse ning veenduge, et see
asetseb õigesti. Kinnitage kolm
kinnituskruvi.
Külgmised suunatuled
Lambid tuleb lasta vahetada
hooldustöökojas.
Keskmine kõrgem
pidurituli Lambid tuleb lasta vahetadahooldustöökojas.Numbrimärgi tuli
Tagaluuk
1. Sisestage kruvikeeraja nooltega näidatud kohta, lükake seda
küljele ning vabastage lambi
korpus.

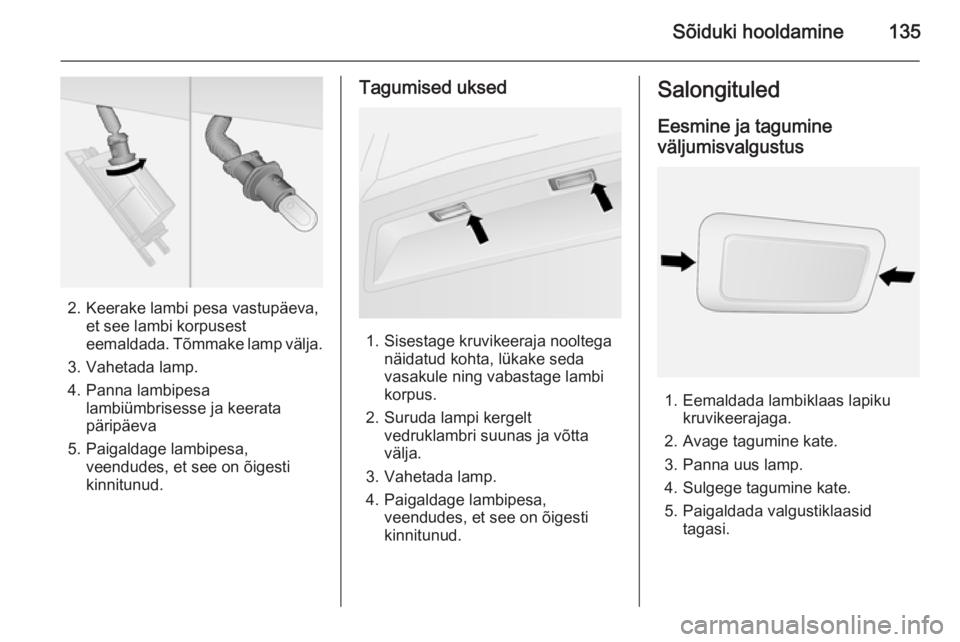

Sõiduki hooldamine135
2. Keerake lambi pesa vastupäeva,et see lambi korpusest
eemaldada. Tõmmake lamp välja.
3. Vahetada lamp.
4. Panna lambipesa lambiümbrisesse ja keerata
päripäeva
5. Paigaldage lambipesa, veendudes, et see on õigesti
kinnitunud.
Tagumised uksed
1. Sisestage kruvikeeraja nooltega näidatud kohta, lükake seda
vasakule ning vabastage lambi
korpus.
2. Suruda lampi kergelt vedruklambri suunas ja võtta
välja.
3. Vahetada lamp.
4. Paigaldage lambipesa, veendudes, et see on õigesti
kinnitunud.
Salongituled
Eesmine ja tagumine
väljumisvalgustus
1. Eemaldada lambiklaas lapiku kruvikeerajaga.
2. Avage tagumine kate.
3. Panna uus lamp.
4. Sulgege tagumine kate.
5. Paigaldada valgustiklaasid tagasi.

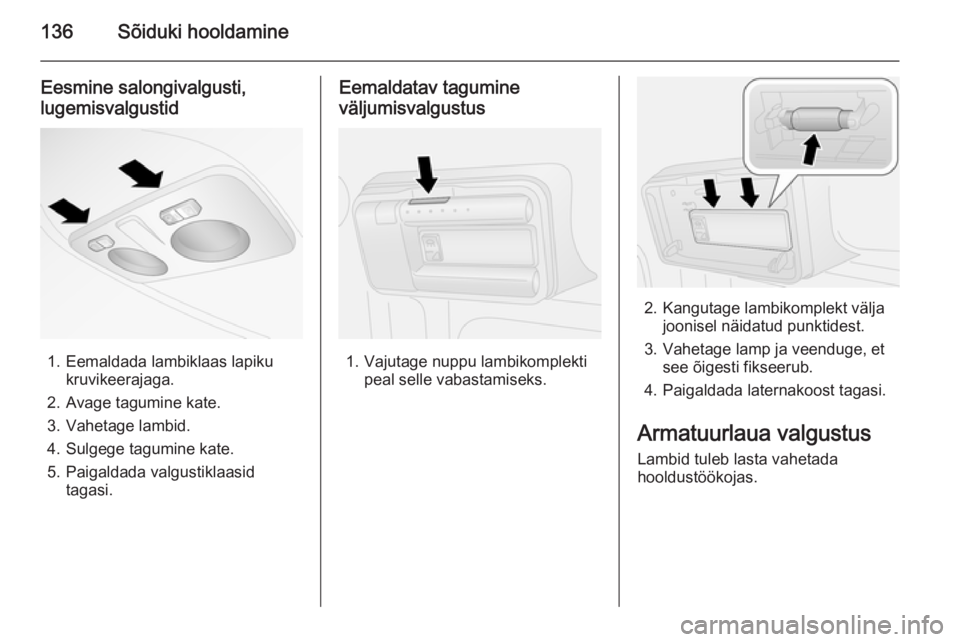

136Sõiduki hooldamine
Eesmine salongivalgusti,
lugemisvalgustid
1. Eemaldada lambiklaas lapiku kruvikeerajaga.
2. Avage tagumine kate.
3. Vahetage lambid.
4. Sulgege tagumine kate.
5. Paigaldada valgustiklaasid tagasi.
Eemaldatav tagumine
väljumisvalgustus
1. Vajutage nuppu lambikomplekti peal selle vabastamiseks.
2. Kangutage lambikomplekt väljajoonisel näidatud punktidest.
3. Vahetage lamp ja veenduge, et see õigesti fikseerub.
4. Paigaldada laternakoost tagasi.
Armatuurlaua valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.

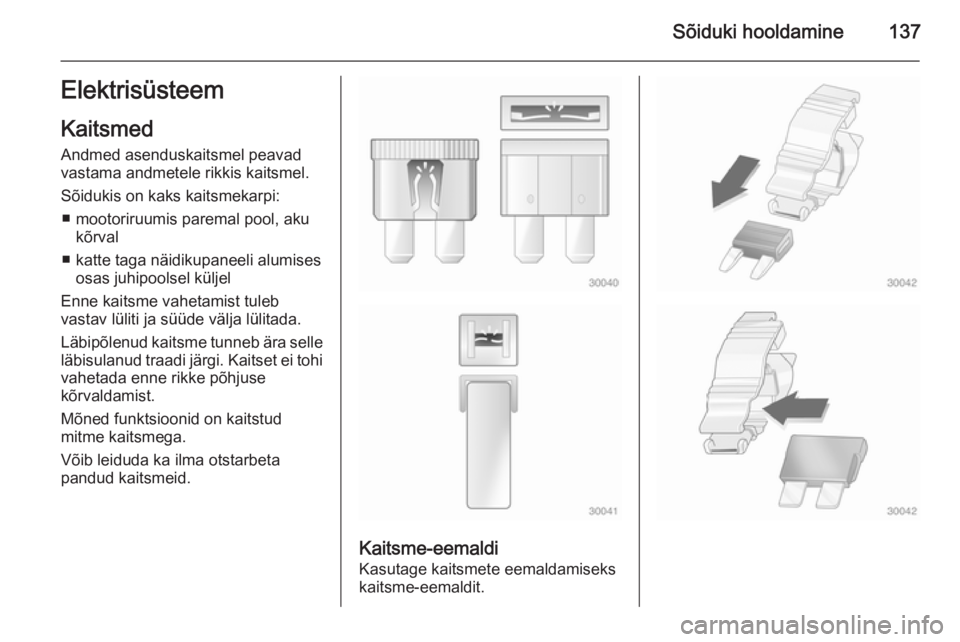

Sõiduki hooldamine137Elektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kaks kaitsmekarpi: ■ mootoriruumis paremal pool, aku kõrval
■ katte taga näidikupaneeli alumises osas juhipoolsel küljel
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi
vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kasutage kaitsmete eemaldamiseks
kaitsme-eemaldit.

138Sõiduki hooldamine

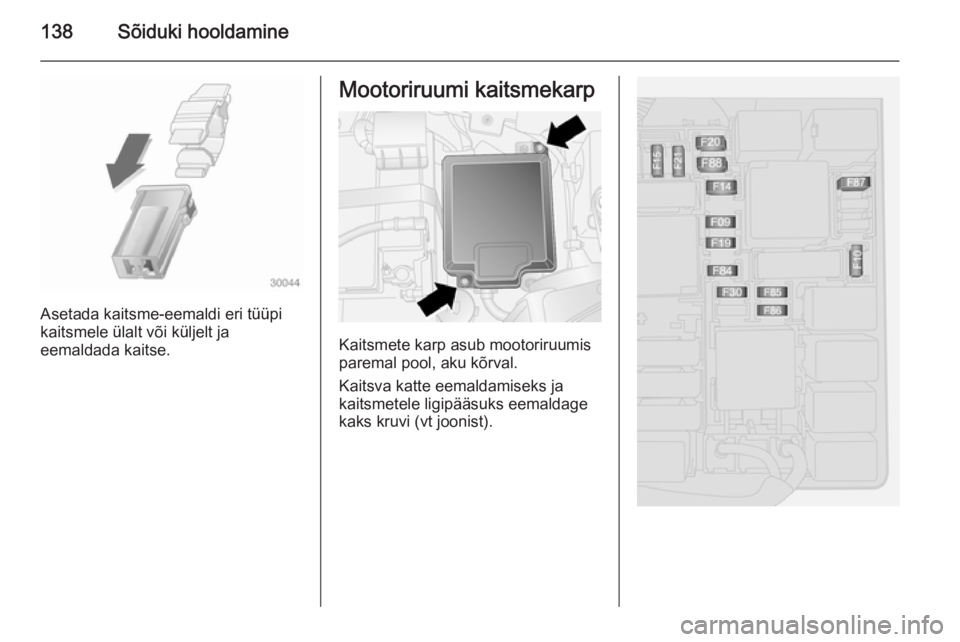

Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Kaitsmete karp asub mootoriruumis
paremal pool, aku kõrval.
Kaitsva katte eemaldamiseks ja
kaitsmetele ligipääsuks eemaldage
kaks kruvi (vt joonist).
