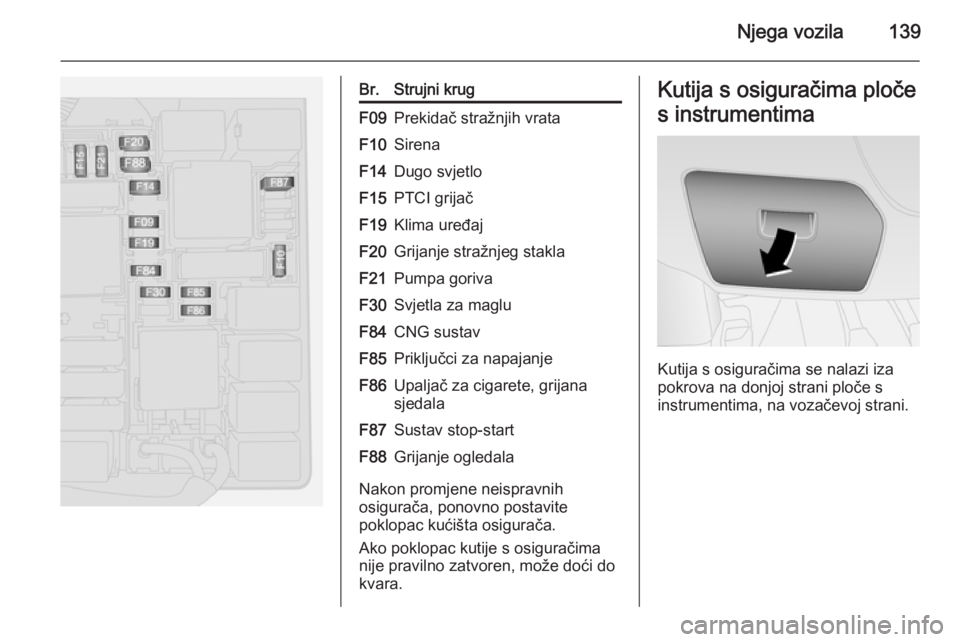

Njega vozila139
Br.Strujni krugF09Prekidač stražnjih vrataF10SirenaF14Dugo svjetloF15PTCI grijačF19Klima uređajF20Grijanje stražnjeg staklaF21Pumpa gorivaF30Svjetla za magluF84CNG sustavF85Priključci za napajanjeF86Upaljač za cigarete, grijana
sjedalaF87Sustav stop-startF88Grijanje ogledala
Nakon promjene neispravnih
osigurača, ponovno postavite
poklopac kućišta osigurača.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče
s instrumentima
Kutija s osiguračima se nalazi iza
pokrova na donjoj strani ploče s
instrumentima, na vozačevoj strani.

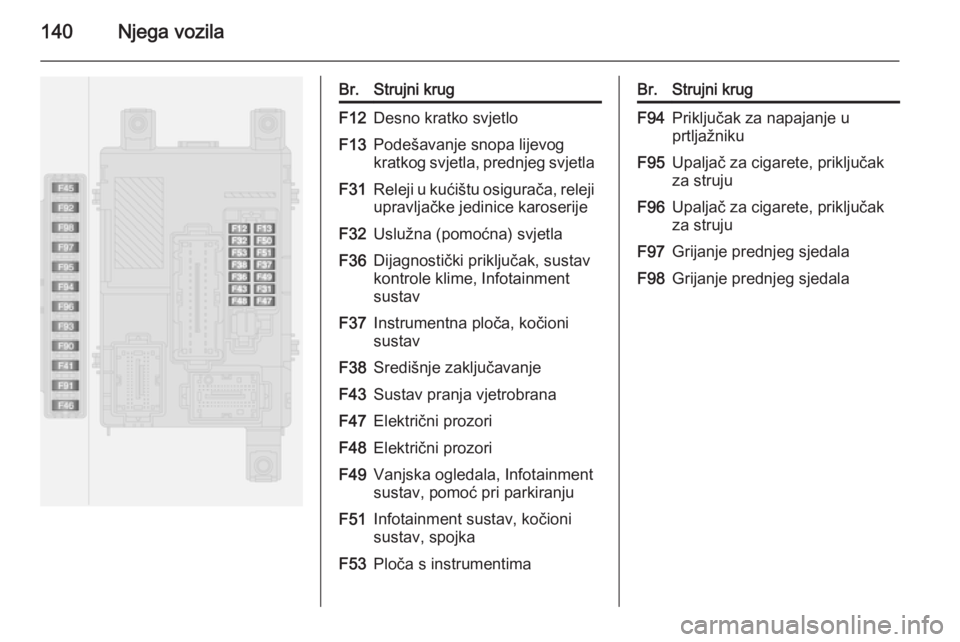

140Njega vozila
Br.Strujni krugF12Desno kratko svjetloF13Podešavanje snopa lijevog
kratkog svjetla, prednjeg svjetlaF31Releji u kućištu osigurača, releji
upravljačke jedinice karoserijeF32Uslužna (pomoćna) svjetlaF36Dijagnostički priključak, sustav
kontrole klime, Infotainment
sustavF37Instrumentna ploča, kočioni
sustavF38Središnje zaključavanjeF43Sustav pranja vjetrobranaF47Električni prozoriF48Električni prozoriF49Vanjska ogledala, Infotainment
sustav, pomoć pri parkiranjuF51Infotainment sustav, kočioni
sustav, spojkaF53Ploča s instrumentimaBr.Strujni krugF94Priključak za napajanje u
prtljažnikuF95Upaljač za cigarete, priključak
za strujuF96Upaljač za cigarete, priključak
za strujuF97Grijanje prednjeg sjedalaF98Grijanje prednjeg sjedala

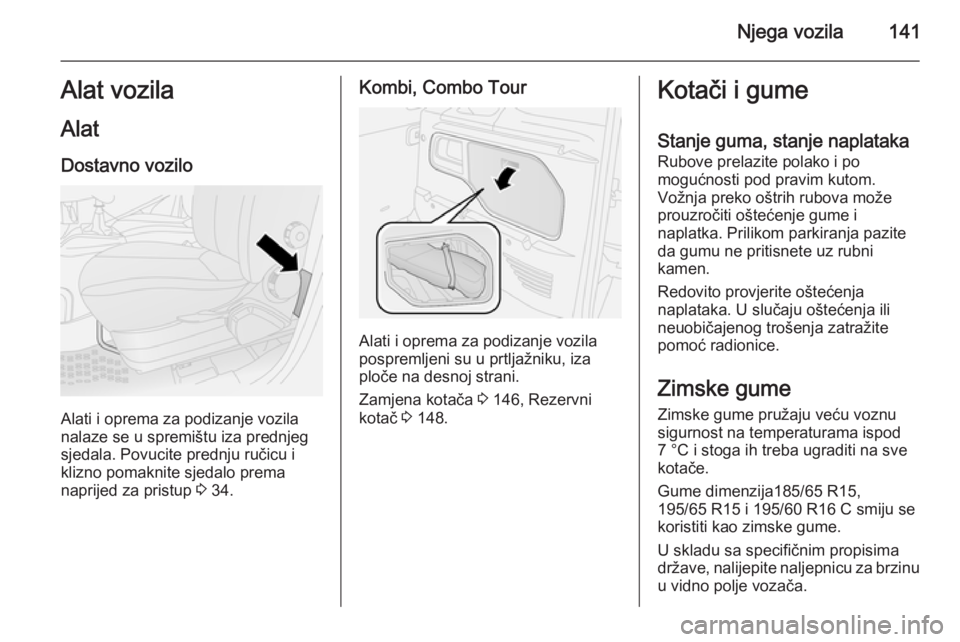

Njega vozila141Alat vozila
Alat Dostavno vozilo
Alati i oprema za podizanje vozila
nalaze se u spremištu iza prednjeg
sjedala. Povucite prednju ručicu i
klizno pomaknite sjedalo prema
naprijed za pristup 3 34.
Kombi, Combo Tour
Alati i oprema za podizanje vozila
pospremljeni su u prtljažniku, iza
ploče na desnoj strani.
Zamjena kotača 3 146, Rezervni
kotač 3 148.
Kotači i gume
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume
Zimske gume pružaju veću voznu sigurnost na temperaturama ispod7 °C i stoga ih treba ugraditi na sve
kotače.
Gume dimenzija185/65 R15,
195/65 R15 i 195/60 R16 C smiju se
koristiti kao zimske gume.
U skladu sa specifičnim propisima države, nalijepite naljepnicu za brzinu
u vidno polje vozača.

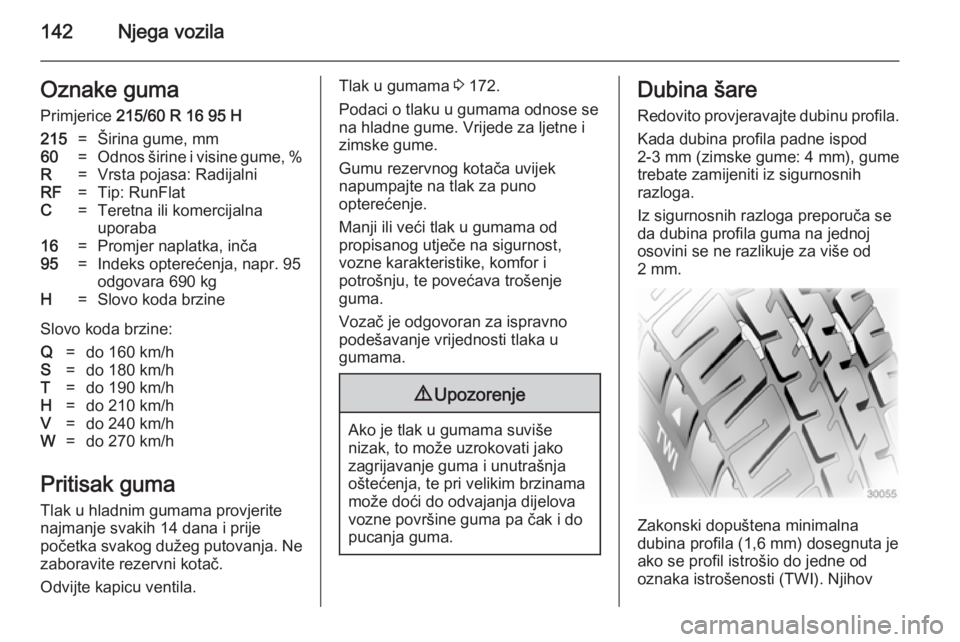

142Njega vozilaOznake guma
Primjerice 215/60 R 16 95 H215=Širina gume, mm60=Odnos širine i visine gume, %R=Vrsta pojasa: RadijalniRF=Tip: RunFlatC=Teretna ili komercijalna
uporaba16=Promjer naplatka, inča95=Indeks opterećenja, napr. 95
odgovara 690 kgH=Slovo koda brzine
Slovo koda brzine:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač.
Odvijte kapicu ventila.
Tlak u gumama 3 172.
Podaci o tlaku u gumama odnose se na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Vozač je odgovoran za ispravno
podešavanje vrijednosti tlaka u
gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
Dubina šare
Redovito provjeravajte dubinu profila. Kada dubina profila padne ispod
2-3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.
Iz sigurnosnih razloga preporuča se
da dubina profila guma na jednoj
osovini se ne razlikuje za više od
2 mm.
Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do jedne od
oznaka istrošenosti (TWI). Njihov

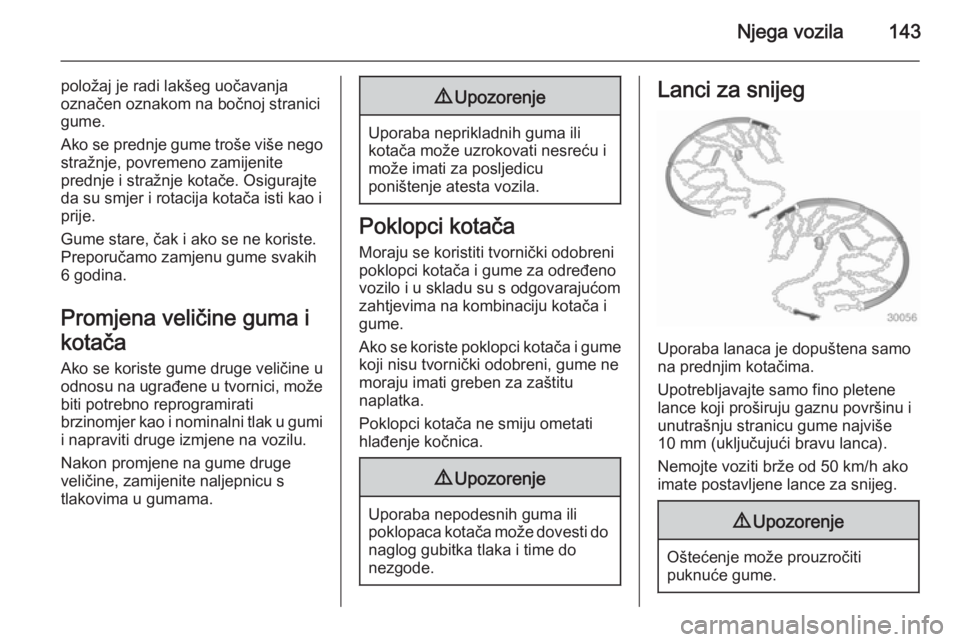

Njega vozila143
položaj je radi lakšeg uočavanja
označen oznakom na bočnoj stranici
gume.
Ako se prednje gume troše više nego stražnje, povremeno zamijenite
prednje i stražnje kotače. Osigurajte
da su smjer i rotacija kotača isti kao i
prije.
Gume stare, čak i ako se ne koriste.
Preporučamo zamjenu gume svakih
6 godina.
Promjena veličine guma i
kotača
Ako se koriste gume druge veličine u
odnosu na ugrađene u tvornici, može biti potrebno reprogramirati
brzinomjer kao i nominalni tlak u gumi
i napraviti druge izmjene na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama.9 Upozorenje
Uporaba neprikladnih guma ili
kotača može uzrokovati nesreću i
može imati za posljedicu
poništenje atesta vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume koji nisu tvornički odobreni, gume nemoraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.
9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Lanci za snijeg
Uporaba lanaca je dopuštena samo
na prednjim kotačima.
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
10 mm (uključujući bravu lanca).
Nemojte voziti brže od 50 km/h ako
imate postavljene lance za snijeg.
9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.

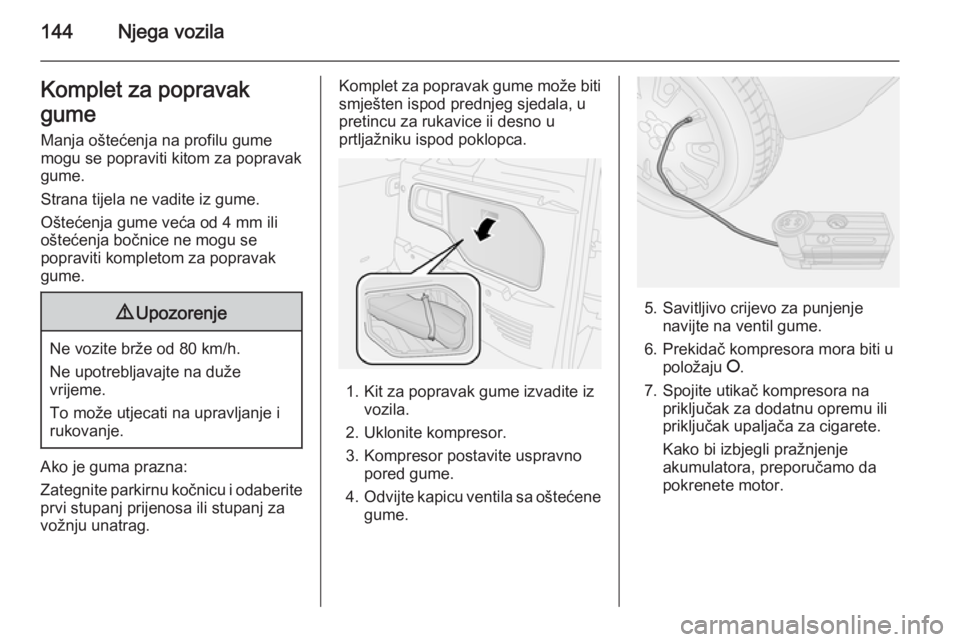

144Njega vozilaKomplet za popravak
gume
Manja oštećenja na profilu gume
mogu se popraviti kitom za popravak
gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od 4 mm ili
oštećenja bočnice ne mogu se
popraviti kompletom za popravak
gume.9 Upozorenje
Ne vozite brže od 80 km/h.
Ne upotrebljavajte na duže
vrijeme.
To može utjecati na upravljanje i
rukovanje.
Ako je guma prazna:
Zategnite parkirnu kočnicu i odaberite
prvi stupanj prijenosa ili stupanj za
vožnju unatrag.
Komplet za popravak gume može biti smješten ispod prednjeg sjedala, u
pretincu za rukavice ii desno u
prtljažniku ispod poklopca.
1. Kit za popravak gume izvadite iz vozila.
2. Uklonite kompresor.
3. Kompresor postavite uspravno pored gume.
4. Odvijte kapicu ventila sa oštećene
gume.
5. Savitljivo crijevo za punjenje navijte na ventil gume.
6. Prekidač kompresora mora biti u položaju J.
7. Spojite utikač kompresora na priključak za dodatnu opremu ili
priključak upaljača za cigarete.
Kako bi izbjegli pražnjenje
akumulatora, preporučamo da
pokrenete motor.

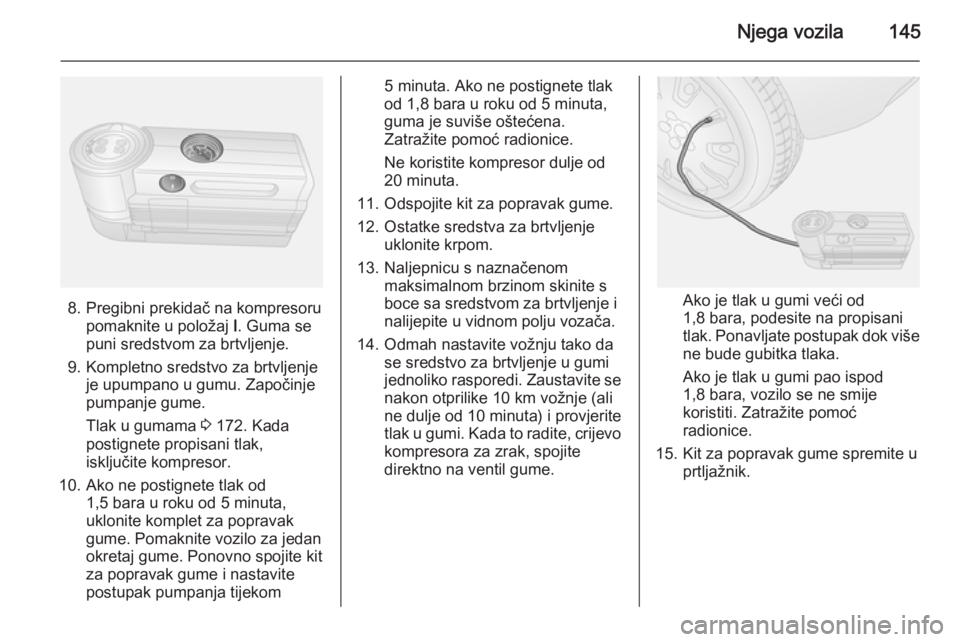

Njega vozila145
8. Pregibni prekidač na kompresorupomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
9. Kompletno sredstvo za brtvljenje je upumpano u gumu. Započinjepumpanje gume.
Tlak u gumama 3 172. Kada
postignete propisani tlak,
isključite kompresor.
10. Ako ne postignete tlak od 1,5 bara u roku od 5 minuta,
uklonite komplet za popravak
gume. Pomaknite vozilo za jedan
okretaj gume. Ponovno spojite kit
za popravak gume i nastavite
postupak pumpanja tijekom
5 minuta. Ako ne postignete tlak
od 1,8 bara u roku od 5 minuta,
guma je suviše oštećena.
Zatražite pomoć radionice.
Ne koristite kompresor dulje od
20 minuta.
11. Odspojite kit za popravak gume.
12. Ostatke sredstva za brtvljenje uklonite krpom.
13. Naljepnicu s naznačenom maksimalnom brzinom skinite s
boce sa sredstvom za brtvljenje i
nalijepite u vidnom polju vozača.
14. Odmah nastavite vožnju tako da se sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se nakon otprilike 10 km vožnje (ali
ne dulje od 10 minuta) i provjerite
tlak u gumi. Kada to radite, crijevo kompresora za zrak, spojite
direktno na ventil gume.
Ako je tlak u gumi veći od
1,8 bara, podesite na propisani
tlak. Ponavljate postupak dok više
ne bude gubitka tlaka.
Ako je tlak u gumi pao ispod
1,8 bara, vozilo se ne smije
koristiti. Zatražite pomoć
radionice.
15. Kit za popravak gume spremite u prtljažnik.

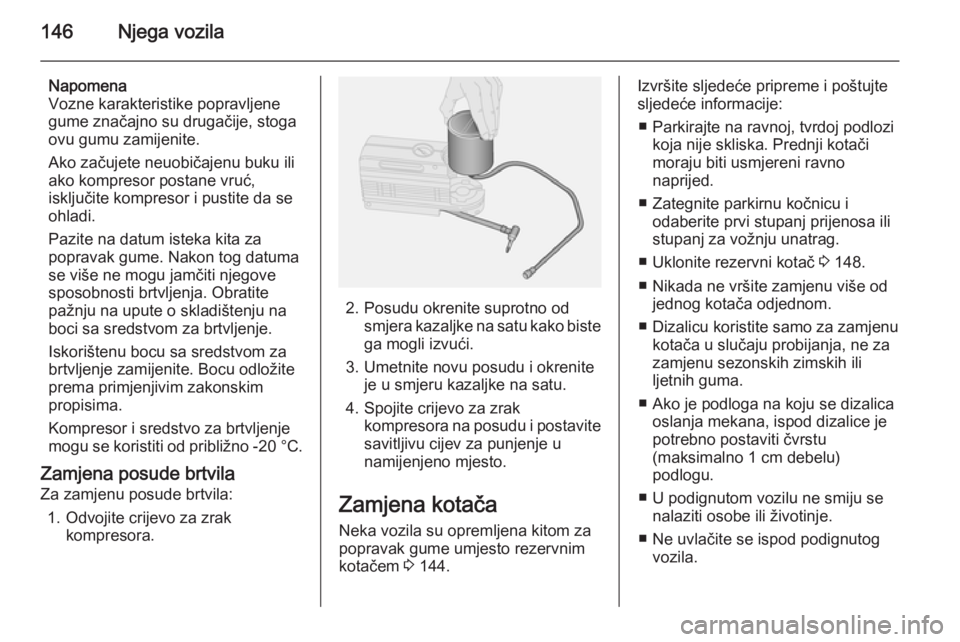

146Njega vozila
Napomena
Vozne karakteristike popravljene
gume značajno su drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor i pustite da se
ohladi.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -20 °C.
Zamjena posude brtvila Za zamjenu posude brtvila:
1. Odvojite crijevo za zrak kompresora.
2. Posudu okrenite suprotno odsmjera kazaljke na satu kako bistega mogli izvući.
3. Umetnite novu posudu i okrenite je u smjeru kazaljke na satu.
4. Spojite crijevo za zrak kompresora na posudu i postavite
savitljivu cijev za punjenje u
namijenjeno mjesto.
Zamjena kotača
Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem 3 144.
Izvršite sljedeće pripreme i poštujte
sljedeće informacije:
■ Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednji kotači
moraju biti usmjereni ravno
naprijed.
■ Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa ili
stupanj za vožnju unatrag.
■ Uklonite rezervni kotač 3 148.
■ Nikada ne vršite zamjenu više od jednog kotača odjednom.
■ Dizalicu koristite samo za zamjenu kotača u slučaju probijanja, ne za
zamjenu sezonskih zimskih ili
ljetnih guma.
■ Ako je podloga na koju se dizalica oslanja mekana, ispod dizalice je
potrebno postaviti čvrstu
(maksimalno 1 cm debelu)
podlogu.
■ U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
■ Ne uvlačite se ispod podignutog vozila.

Njega vozila147

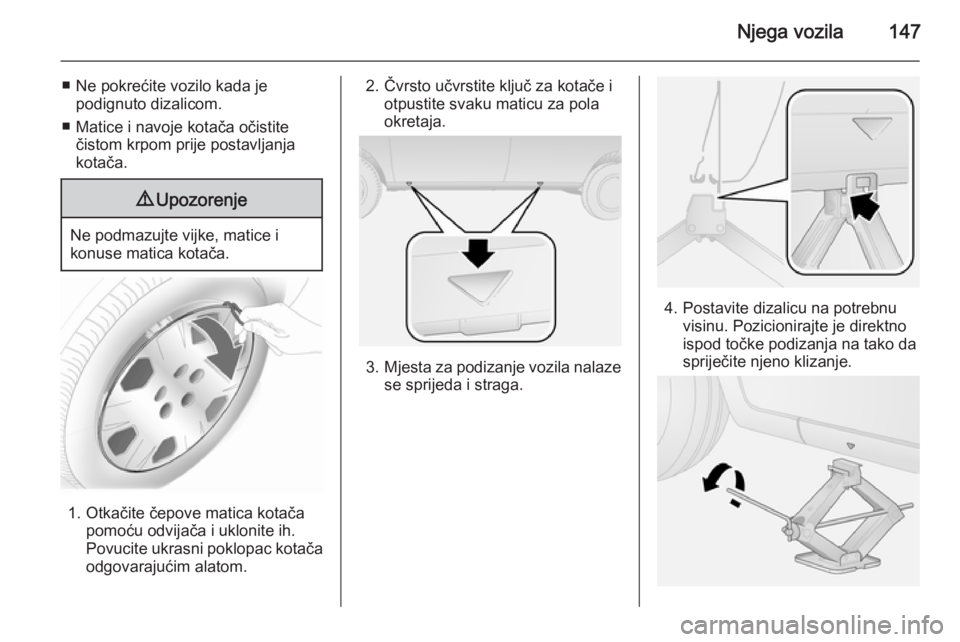

■ Ne pokrećite vozilo kada jepodignuto dizalicom.
■ Matice i navoje kotača očistite čistom krpom prije postavljanja
kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
1. Otkačite čepove matica kotača pomoću odvijača i uklonite ih.
Povucite ukrasni poklopac kotača
odgovarajućim alatom.
2. Čvrsto učvrstite ključ za kotače i otpustite svaku maticu za pola
okretaja.
3. Mjesta za podizanje vozila nalaze
se sprijeda i straga.
4. Postavite dizalicu na potrebnu visinu. Pozicionirajte je direktno
ispod točke podizanja na tako da
spriječite njeno klizanje.

148Njega vozila
Kad je dizalica ispravno
poravnata, okrećite dok kotač ne
bude podignut od tla.
5. Odvijte matice kotača.
6. Zamijenite kotač. Rezervni kotač 3 148.
7. Postavite matice kotača.
8. Spustite vozilo.
9. Postavite ključ za vijke kotača pazeći da je pravilno nasjeo i
zategnite svaku maticu križnim
redoslijedom. Zatezni moment
iznosi 85 Nm (čelični naplatak) ili
120 Nm (aluminijski naplatak).
10. Poravnajte otvor ventila na poklopcu kotača s ventilom gume
prije postavljanja.
Ugradite kapice matice kotača.
11. Zamijenjeni kotač 3 148 i alat
vozila spremite 3 141.
12. Provjerite tlak u gumi ugrađenog kotača a također i moment
pritezanja matica kotača što je
prije moguće.
Oštećenu gumu obnovite ili popravite
što je prije moguće.Rezervni kotač
Neka vozila su opremljena
kompletom za popravak gume 3 144
umjesto rezervnim kotačem.
Rezervni kotač se može klasificirati kao privremeni rezervni kotač ovisno
o veličini u usporedbi s drugim
ugrađenim kotačima i propisima
zemlje.Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.Ovisno o modelu vozilu, rezervni
kotač nalazi se ispod ploče poda ili u
prtljažniku.
1. Pričvrstite produžnu polugu 2 na
ključ za kotače 1. Alati vozila
3 141.
