OPEL COMBO 2016 Používateľská príručka (in Slovak)
Manufacturer: OPEL, Model Year: 2016, Model line: COMBO, Model: OPEL COMBO 2016Pages: 197, veľkosť PDF: 4.52 MB

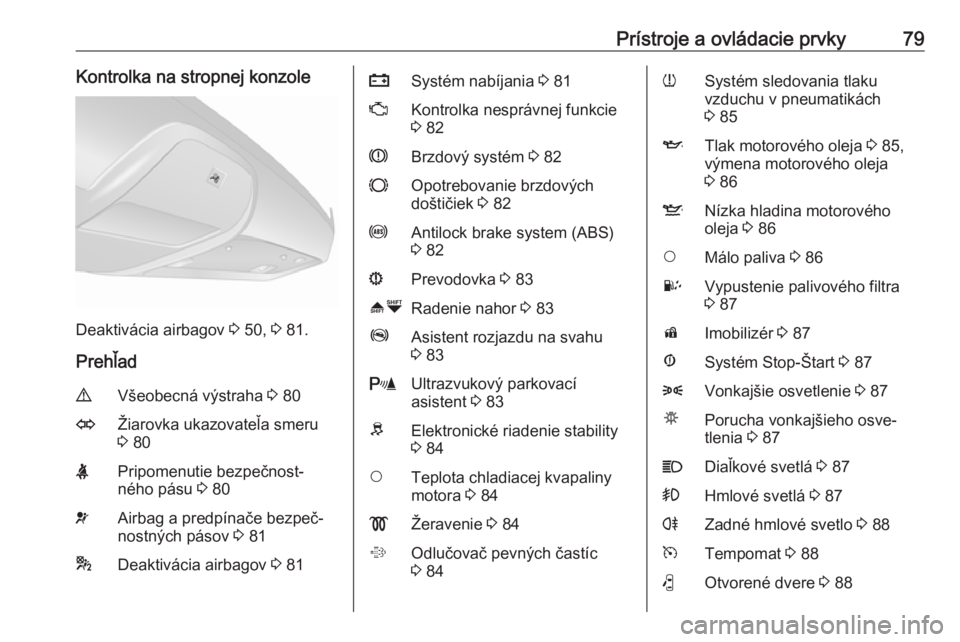

Page 81 of 197
Prístroje a ovládacie prvky79Kontrolka na stropnej konzole
Deaktivácia airbagov 3 50, 3 81.
Prehľad
9Všeobecná výstraha 3 80OŽiarovka ukazovateľa smeru
3 80XPripomenutie bezpečnost‐
ného pásu 3 80vAirbag a predpínače bezpeč‐
nostných pásov 3 81*Deaktivácia airbagov 3 81pSystém nabíjania 3 81ZKontrolka nesprávnej funkcie
3 82RBrzdový systém 3 82FOpotrebovanie brzdových
doštičiek 3 82uAntilock brake system (ABS)
3 82sPrevodovka 3 83[ ÒRadenie nahor 3 83ZAsistent rozjazdu na svahu
3 83rUltrazvukový parkovací
asistent 3 83RElektronické riadenie stability
3 84$Teplota chladiacej kvapaliny
motora 3 84!Žeravenie 3 84%Odlučovač pevných častíc
3 84wSystém sledovania tlaku
vzduchu v pneumatikách
3 85ITlak motorového oleja 3 85,
výmena motorového oleja
3 86SNízka hladina motorového
oleja 3 86$Málo paliva 3 86UVypustenie palivového filtra
3 87dImobilizér 3 87ÆSystém Stop-Štart 3 878Vonkajšie osvetlenie 3 87µPorucha vonkajšieho osve‐
tlenia 3 87CDiaľkové svetlá 3 87>Hmlové svetlá 3 87rZadné hmlové svetlo 3 88mTempomat 3 88(Otvorené dvere 3 88

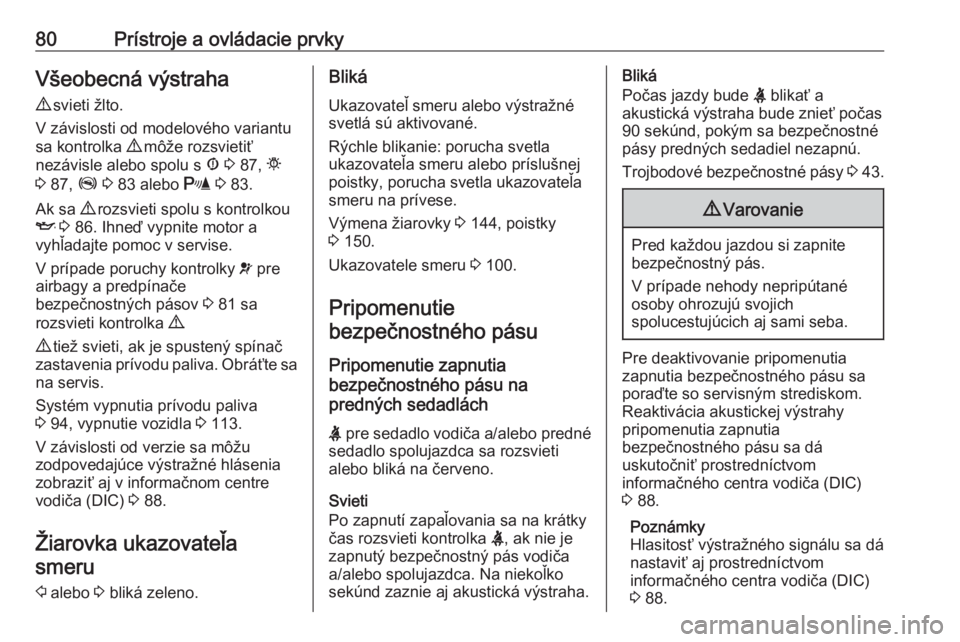

Page 82 of 197
80Prístroje a ovládacie prvkyVšeobecná výstraha
9 svieti žlto.
V závislosti od modelového variantu
sa kontrolka 9 môže rozsvietiť
nezávisle alebo spolu s Æ 3 87, t
3 87, Z 3 83 alebo r 3 83.
Ak sa 9 rozsvieti spolu s kontrolkou
I 3 86. Ihneď vypnite motor a
vyhľadajte pomoc v servise.
V prípade poruchy kontrolky v pre
airbagy a predpínače
bezpečnostných pásov 3 81 sa
rozsvieti kontrolka 9.
9 tiež svieti, ak je spustený spínač
zastavenia prívodu paliva. Obráťte sa na servis.
Systém vypnutia prívodu paliva 3 94, vypnutie vozidla 3 113.
V závislosti od verzie sa môžu zodpovedajúce výstražné hlásenia
zobraziť aj v informačnom centre
vodiča (DIC) 3 88.
Žiarovka ukazovateľa smeru
2 alebo 3 bliká zeleno.Bliká
Ukazovateľ smeru alebo výstražné
svetlá sú aktivované.
Rýchle blikanie: porucha svetla
ukazovateľa smeru alebo príslušnej
poistky, porucha svetla ukazovateľa
smeru na prívese.
Výmena žiarovky 3 144, poistky
3 150.
Ukazovatele smeru 3 100.
Pripomenutie
bezpečnostného pásu
Pripomenutie zapnutia
bezpečnostného pásu na
predných sedadlách
X pre sedadlo vodiča a/alebo predné
sedadlo spolujazdca sa rozsvieti
alebo bliká na červeno.
Svieti
Po zapnutí zapaľovania sa na krátky
čas rozsvieti kontrolka X, ak nie je
zapnutý bezpečnostný pás vodiča a/alebo spolujazdca. Na niekoľko
sekúnd zaznie aj akustická výstraha.Bliká
Počas jazdy bude X blikať a
akustická výstraha bude znieť počas
90 sekúnd, pokým sa bezpečnostné
pásy predných sedadiel nezapnú.
Trojbodové bezpečnostné pásy 3 43.9 Varovanie
Pred každou jazdou si zapnite
bezpečnostný pás.
V prípade nehody nepripútané
osoby ohrozujú svojich
spolucestujúcich aj sami seba.
Pre deaktivovanie pripomenutia
zapnutia bezpečnostného pásu sa
poraďte so servisným strediskom.
Reaktivácia akustickej výstrahy
pripomenutia zapnutia
bezpečnostného pásu sa dá
uskutočniť prostredníctvom
informačného centra vodiča (DIC)
3 88.
Poznámky
Hlasitosť výstražného signálu sa dá
nastaviť aj prostredníctvom
informačného centra vodiča (DIC)
3 88.

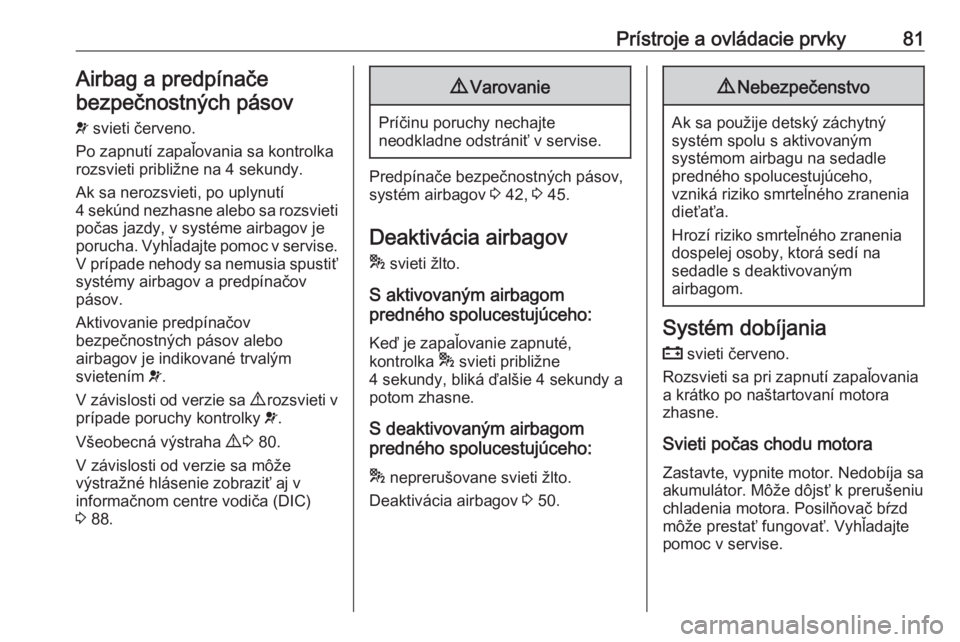

Page 83 of 197
Prístroje a ovládacie prvky81Airbag a predpínače
bezpečnostných pásov
v svieti červeno.
Po zapnutí zapaľovania sa kontrolka rozsvieti približne na 4 sekundy.
Ak sa nerozsvieti, po uplynutí
4 sekúnd nezhasne alebo sa rozsvieti počas jazdy, v systéme airbagov je
porucha. Vyhľadajte pomoc v servise.
V prípade nehody sa nemusia spustiť systémy airbagov a predpínačov
pásov.
Aktivovanie predpínačov
bezpečnostných pásov alebo
airbagov je indikované trvalým
svietením v.
V závislosti od verzie sa 9 rozsvieti v
prípade poruchy kontrolky v.
Všeobecná výstraha 9 3 80.
V závislosti od verzie sa môže výstražné hlásenie zobraziť aj v
informačnom centre vodiča (DIC)
3 88.9 Varovanie
Príčinu poruchy nechajte
neodkladne odstrániť v servise.
Predpínače bezpečnostných pásov,
systém airbagov 3 42, 3 45.
Deaktivácia airbagov
* svieti žlto.
S aktivovaným airbagom
predného spolucestujúceho:
Keď je zapaľovanie zapnuté,
kontrolka * svieti približne
4 sekundy, bliká ďalšie 4 sekundy a
potom zhasne.
S deaktivovaným airbagom
predného spolucestujúceho:
* neprerušovane svieti žlto.
Deaktivácia airbagov 3 50.
9 Nebezpečenstvo
Ak sa použije detský záchytný
systém spolu s aktivovaným
systémom airbagu na sedadle
predného spolucestujúceho,
vzniká riziko smrteľného zranenia
dieťaťa.
Hrozí riziko smrteľného zranenia dospelej osoby, ktorá sedí na
sedadle s deaktivovaným
airbagom.
Systém dobíjania
p svieti červeno.
Rozsvieti sa pri zapnutí zapaľovania
a krátko po naštartovaní motora
zhasne.
Svieti počas chodu motora Zastavte, vypnite motor. Nedobíja sa
akumulátor. Môže dôjsť k prerušeniu
chladenia motora. Posilňovač bŕzd
môže prestať fungovať. Vyhľadajte
pomoc v servise.

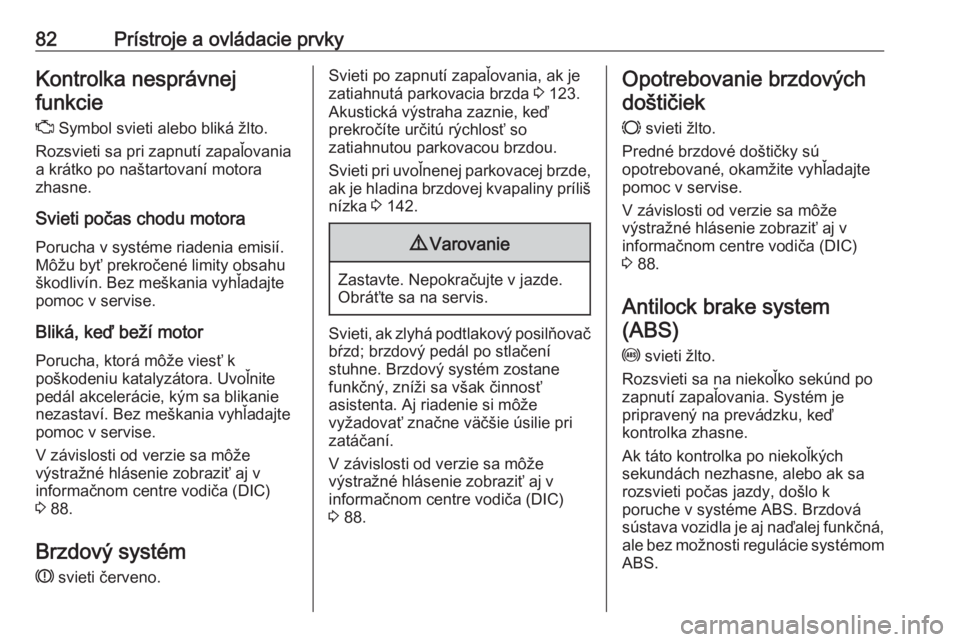

Page 84 of 197
82Prístroje a ovládacie prvkyKontrolka nesprávnejfunkcie
Z Symbol svieti alebo bliká žlto.
Rozsvieti sa pri zapnutí zapaľovania a krátko po naštartovaní motora
zhasne.
Svieti počas chodu motora Porucha v systéme riadenia emisií.
Môžu byť prekročené limity obsahu
škodlivín. Bez meškania vyhľadajte
pomoc v servise.
Bliká, keď beží motor Porucha, ktorá môže viesť k
poškodeniu katalyzátora. Uvoľnite pedál akcelerácie, kým sa blikanienezastaví. Bez meškania vyhľadajte
pomoc v servise.
V závislosti od verzie sa môže
výstražné hlásenie zobraziť aj v
informačnom centre vodiča (DIC)
3 88.
Brzdový systém R svieti červeno.Svieti po zapnutí zapaľovania, ak je
zatiahnutá parkovacia brzda 3 123.
Akustická výstraha zaznie, keď
prekročíte určitú rýchlosť so
zatiahnutou parkovacou brzdou.
Svieti pri uvoľnenej parkovacej brzde, ak je hladina brzdovej kvapaliny prílišnízka 3 142.9 Varovanie
Zastavte. Nepokračujte v jazde.
Obráťte sa na servis.
Svieti, ak zlyhá podtlakový posilňovač
bŕzd; brzdový pedál po stlačení
stuhne. Brzdový systém zostane
funkčný, zníži sa však činnosť
asistenta. Aj riadenie si môže
vyžadovať značne väčšie úsilie pri
zatáčaní.
V závislosti od verzie sa môže
výstražné hlásenie zobraziť aj v
informačnom centre vodiča (DIC)
3 88.
Opotrebovanie brzdových
doštičiek
F svieti žlto.
Predné brzdové doštičky sú
opotrebované, okamžite vyhľadajte
pomoc v servise.
V závislosti od verzie sa môže
výstražné hlásenie zobraziť aj v
informačnom centre vodiča (DIC)
3 88.
Antilock brake system (ABS)
u svieti žlto.
Rozsvieti sa na niekoľko sekúnd po
zapnutí zapaľovania. Systém je
pripravený na prevádzku, keď
kontrolka zhasne.
Ak táto kontrolka po niekoľkých
sekundách nezhasne, alebo ak sa
rozsvieti počas jazdy, došlo k
poruche v systéme ABS. Brzdová
sústava vozidla je aj naďalej funkčná,
ale bez možnosti regulácie systémom ABS.

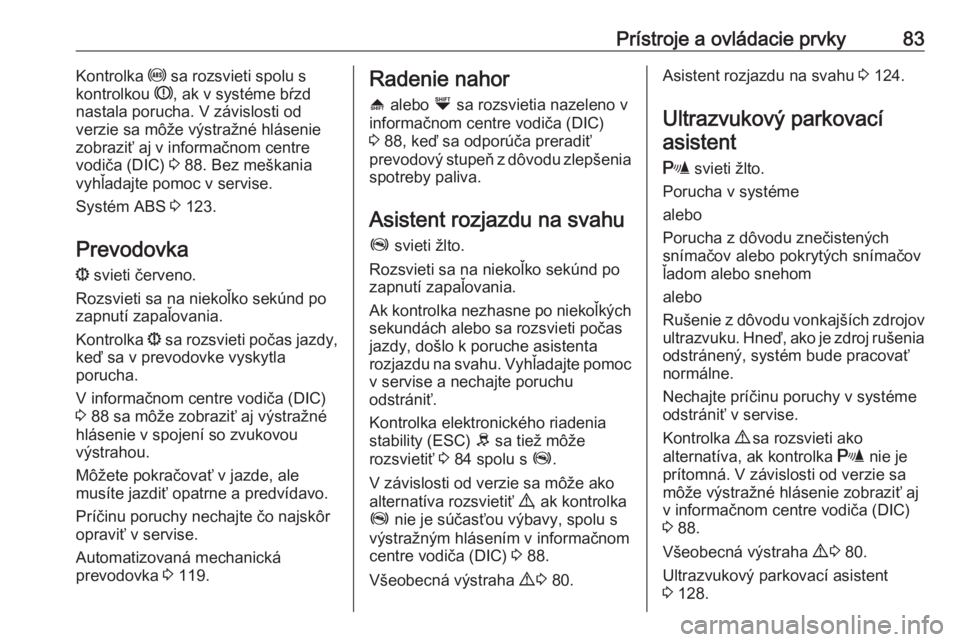

Page 85 of 197
Prístroje a ovládacie prvky83Kontrolka u sa rozsvieti spolu s
kontrolkou R, ak v systéme bŕzd
nastala porucha. V závislosti od
verzie sa môže výstražné hlásenie
zobraziť aj v informačnom centre
vodiča (DIC) 3 88. Bez meškania
vyhľadajte pomoc v servise.
Systém ABS 3 123.
Prevodovka s svieti červeno.
Rozsvieti sa na niekoľko sekúnd po
zapnutí zapaľovania.
Kontrolka s sa rozsvieti počas jazdy,
keď sa v prevodovke vyskytla
porucha.
V informačnom centre vodiča (DIC)
3 88 sa môže zobraziť aj výstražné
hlásenie v spojení so zvukovou
výstrahou.
Môžete pokračovať v jazde, ale
musíte jazdiť opatrne a predvídavo.
Príčinu poruchy nechajte čo najskôr
opraviť v servise.
Automatizovaná mechanická
prevodovka 3 119.Radenie nahor
[ alebo Ò sa rozsvietia nazeleno v
informačnom centre vodiča (DIC)
3 88, keď sa odporúča preradiť
prevodový stupeň z dôvodu zlepšenia
spotreby paliva.
Asistent rozjazdu na svahuZ svieti žlto.
Rozsvieti sa na niekoľko sekúnd po
zapnutí zapaľovania.
Ak kontrolka nezhasne po niekoľkých
sekundách alebo sa rozsvieti počas
jazdy, došlo k poruche asistenta rozjazdu na svahu. Vyhľadajte pomoc
v servise a nechajte poruchu
odstrániť.
Kontrolka elektronického riadenia
stability (ESC) R sa tiež môže
rozsvietiť 3 84 spolu s Z.
V závislosti od verzie sa môže ako
alternatíva rozsvietiť 9, ak kontrolka
Z nie je súčasťou výbavy, spolu s
výstražným hlásením v informačnom
centre vodiča (DIC) 3 88.
Všeobecná výstraha 9 3 80.Asistent rozjazdu na svahu 3 124.
Ultrazvukový parkovací asistent
r svieti žlto.
Porucha v systéme
alebo
Porucha z dôvodu znečistených
snímačov alebo pokrytých snímačov
ľadom alebo snehom
alebo
Rušenie z dôvodu vonkajších zdrojov
ultrazvuku. Hneď, ako je zdroj rušenia odstránený, systém bude pracovať
normálne.
Nechajte príčinu poruchy v systéme
odstrániť v servise.
Kontrolka 9 sa rozsvieti ako
alternatíva, ak kontrolka r nie je
prítomná. V závislosti od verzie sa
môže výstražné hlásenie zobraziť aj
v informačnom centre vodiča (DIC)
3 88.
Všeobecná výstraha 9 3 80.
Ultrazvukový parkovací asistent
3 128.

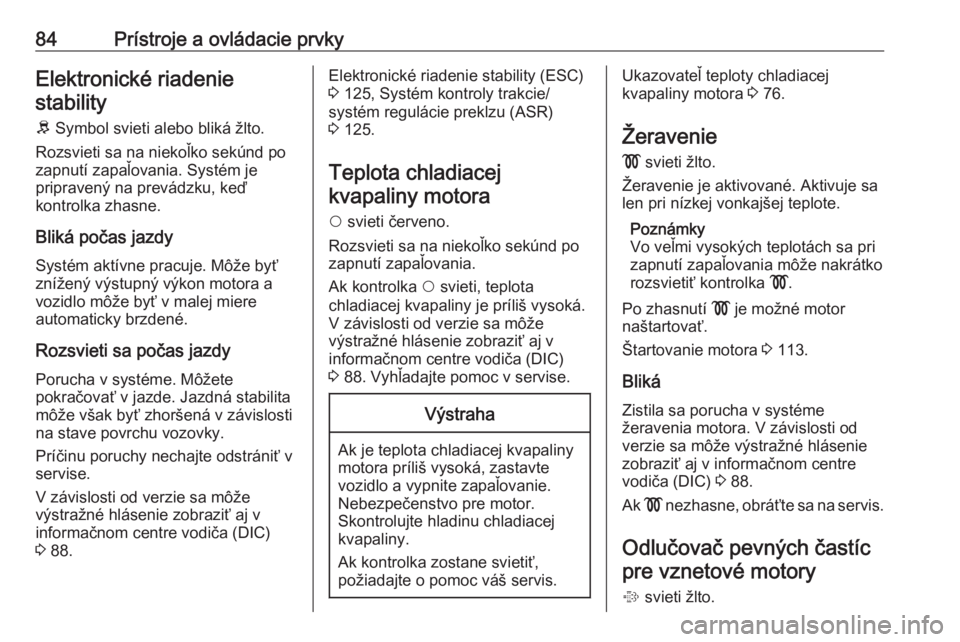

Page 86 of 197
84Prístroje a ovládacie prvkyElektronické riadeniestability
R Symbol svieti alebo bliká žlto.
Rozsvieti sa na niekoľko sekúnd po
zapnutí zapaľovania. Systém je
pripravený na prevádzku, keď
kontrolka zhasne.
Bliká počas jazdy
Systém aktívne pracuje. Môže byť
znížený výstupný výkon motora a
vozidlo môže byť v malej miere
automaticky brzdené.
Rozsvieti sa počas jazdy
Porucha v systéme. Môžete
pokračovať v jazde. Jazdná stabilita
môže však byť zhoršená v závislosti
na stave povrchu vozovky.
Príčinu poruchy nechajte odstrániť v
servise.
V závislosti od verzie sa môže
výstražné hlásenie zobraziť aj v
informačnom centre vodiča (DIC)
3 88.Elektronické riadenie stability (ESC)
3 125, Systém kontroly trakcie/
systém regulácie preklzu (ASR)
3 125.
Teplota chladiacej kvapaliny motora
$ svieti červeno.
Rozsvieti sa na niekoľko sekúnd po
zapnutí zapaľovania.
Ak kontrolka $ svieti, teplota
chladiacej kvapaliny je príliš vysoká.
V závislosti od verzie sa môže
výstražné hlásenie zobraziť aj v
informačnom centre vodiča (DIC)
3 88. Vyhľadajte pomoc v servise.Výstraha
Ak je teplota chladiacej kvapaliny
motora príliš vysoká, zastavte
vozidlo a vypnite zapaľovanie.
Nebezpečenstvo pre motor.
Skontrolujte hladinu chladiacej
kvapaliny.
Ak kontrolka zostane svietiť,
požiadajte o pomoc váš servis.
Ukazovateľ teploty chladiacej
kvapaliny motora 3 76.
Žeravenie ! svieti žlto.
Žeravenie je aktivované. Aktivuje sa len pri nízkej vonkajšej teplote.
Poznámky
Vo veľmi vysokých teplotách sa pri
zapnutí zapaľovania môže nakrátko
rozsvietiť kontrolka !.
Po zhasnutí ! je možné motor
naštartovať.
Štartovanie motora 3 113.
Bliká
Zistila sa porucha v systéme žeravenia motora. V závislosti od verzie sa môže výstražné hlásenie
zobraziť aj v informačnom centre
vodiča (DIC) 3 88.
Ak ! nezhasne, obráťte sa na servis.
Odlučovač pevných častíc pre vznetové motory
% svieti žlto.

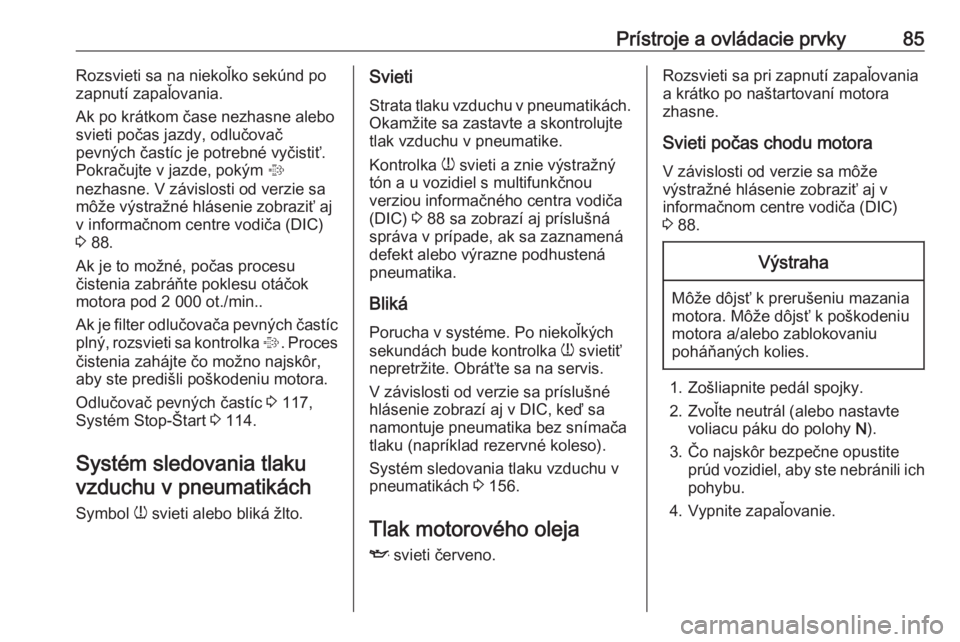

Page 87 of 197
Prístroje a ovládacie prvky85Rozsvieti sa na niekoľko sekúnd po
zapnutí zapaľovania.
Ak po krátkom čase nezhasne alebo
svieti počas jazdy, odlučovač
pevných častíc je potrebné vyčistiť.
Pokračujte v jazde, pokým %
nezhasne. V závislosti od verzie sa
môže výstražné hlásenie zobraziť aj
v informačnom centre vodiča (DIC)
3 88.
Ak je to možné, počas procesu
čistenia zabráňte poklesu otáčok
motora pod 2 000 ot./min..
Ak je filter odlučovača pevných častíc
plný, rozsvieti sa kontrolka %. Proces
čistenia zahájte čo možno najskôr,
aby ste predišli poškodeniu motora.
Odlučovač pevných častíc 3 117,
Systém Stop-Štart 3 114.
Systém sledovania tlaku vzduchu v pneumatikách
Symbol w svieti alebo bliká žlto.Svieti
Strata tlaku vzduchu v pneumatikách.
Okamžite sa zastavte a skontrolujte
tlak vzduchu v pneumatike.
Kontrolka w svieti a znie výstražný
tón a u vozidiel s multifunkčnou verziou informačného centra vodiča
(DIC) 3 88 sa zobrazí aj príslušná
správa v prípade, ak sa zaznamená
defekt alebo výrazne podhustená
pneumatika.
Bliká
Porucha v systéme. Po niekoľkých sekundách bude kontrolka w svietiť
nepretržite. Obráťte sa na servis.
V závislosti od verzie sa príslušné
hlásenie zobrazí aj v DIC, keď sa
namontuje pneumatika bez snímača
tlaku (napríklad rezervné koleso).
Systém sledovania tlaku vzduchu v
pneumatikách 3 156.
Tlak motorového oleja
I svieti červeno.Rozsvieti sa pri zapnutí zapaľovania
a krátko po naštartovaní motora
zhasne.
Svieti počas chodu motora V závislosti od verzie sa môže
výstražné hlásenie zobraziť aj v
informačnom centre vodiča (DIC)
3 88.Výstraha
Môže dôjsť k prerušeniu mazania
motora. Môže dôjsť k poškodeniu
motora a/alebo zablokovaniu
poháňaných kolies.
1. Zošliapnite pedál spojky.
2. Zvoľte neutrál (alebo nastavte voliacu páku do polohy N).
3. Čo najskôr bezpečne opustite prúd vozidiel, aby ste nebránili ich
pohybu.
4. Vypnite zapaľovanie.
Page 88 of 197

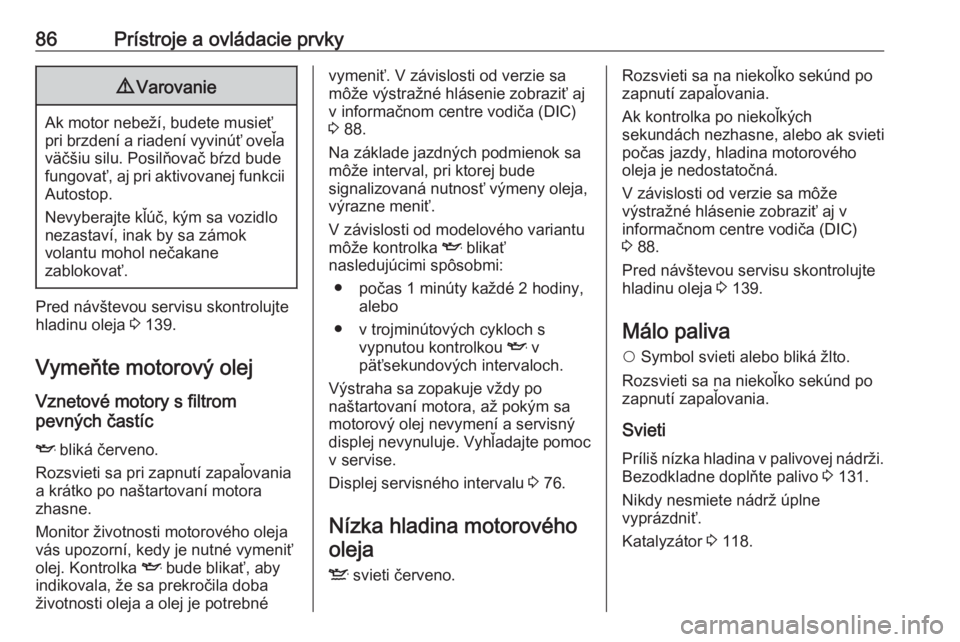

86Prístroje a ovládacie prvky9Varovanie
Ak motor nebeží, budete musieť
pri brzdení a riadení vyvinúť oveľa väčšiu silu. Posilňovač bŕzd bude
fungovať, aj pri aktivovanej funkcii
Autostop.
Nevyberajte kľúč, kým sa vozidlo
nezastaví, inak by sa zámok
volantu mohol nečakane
zablokovať.
Pred návštevou servisu skontrolujte hladinu oleja 3 139.
Vymeňte motorový olej
Vznetové motory s filtrom
pevných častíc
I bliká červeno.
Rozsvieti sa pri zapnutí zapaľovania
a krátko po naštartovaní motora
zhasne.
Monitor životnosti motorového oleja
vás upozorní, kedy je nutné vymeniť
olej. Kontrolka I bude blikať, aby
indikovala, že sa prekročila doba životnosti oleja a olej je potrebné
vymeniť. V závislosti od verzie sa
môže výstražné hlásenie zobraziť aj
v informačnom centre vodiča (DIC)
3 88.
Na základe jazdných podmienok sa
môže interval, pri ktorej bude
signalizovaná nutnosť výmeny oleja,
výrazne meniť.
V závislosti od modelového variantu
môže kontrolka I blikať
nasledujúcimi spôsobmi:
● počas 1 minúty každé 2 hodiny, alebo
● v trojminútových cykloch s vypnutou kontrolkou I v
päťsekundových intervaloch.
Výstraha sa zopakuje vždy po
naštartovaní motora, až pokým sa
motorový olej nevymení a servisný
displej nevynuluje. Vyhľadajte pomoc
v servise.
Displej servisného intervalu 3 76.
Nízka hladina motorového oleja
S svieti červeno.Rozsvieti sa na niekoľko sekúnd po
zapnutí zapaľovania.
Ak kontrolka po niekoľkých
sekundách nezhasne, alebo ak svieti
počas jazdy, hladina motorového
oleja je nedostatočná.
V závislosti od verzie sa môže
výstražné hlásenie zobraziť aj v
informačnom centre vodiča (DIC)
3 88.
Pred návštevou servisu skontrolujte
hladinu oleja 3 139.
Málo paliva $ Symbol svieti alebo bliká žlto.
Rozsvieti sa na niekoľko sekúnd po
zapnutí zapaľovania.
Svieti
Príliš nízka hladina v palivovej nádrži.
Bezodkladne doplňte palivo 3 131.
Nikdy nesmiete nádrž úplne
vyprázdniť.
Katalyzátor 3 118.
Page 89 of 197

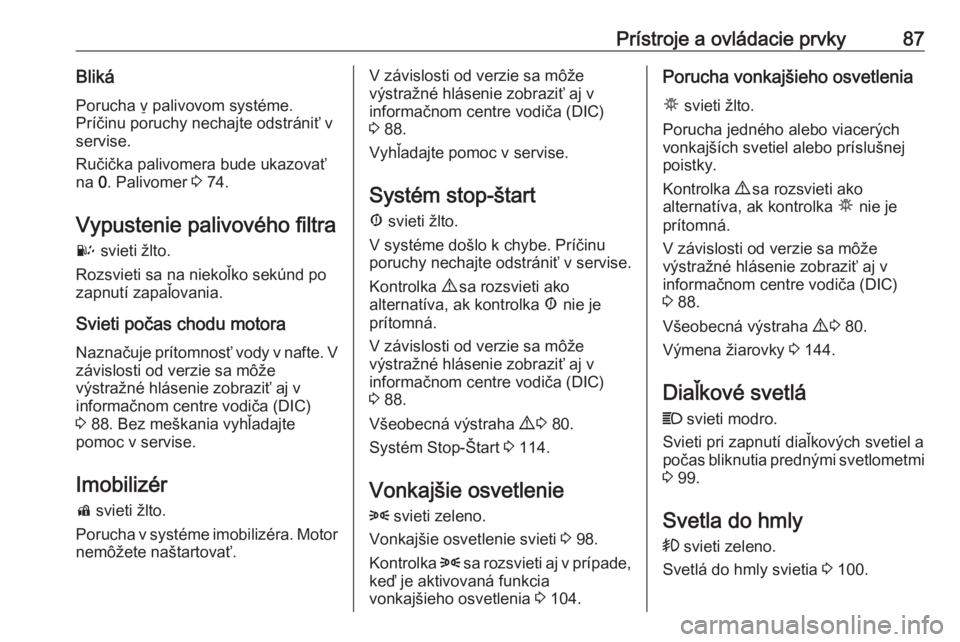

Prístroje a ovládacie prvky87BlikáPorucha v̼ palivovom systéme.
Príčinu poruchy nechajte odstrániť v servise.
Ručička palivomera bude ukazovať
na 0. Palivomer 3 74.
Vypustenie palivového filtra U svieti žlto.
Rozsvieti sa na niekoľko sekúnd po
zapnutí zapaľovania.
Svieti počas chodu motora Naznačuje prítomnosť vody v nafte. V závislosti od verzie sa môže
výstražné hlásenie zobraziť aj v
informačnom centre vodiča (DIC)
3 88. Bez meškania vyhľadajte
pomoc v servise.
Imobilizér
d svieti žlto.
Porucha v systéme imobilizéra. Motor nemôžete naštartovať.V závislosti od verzie sa môže
výstražné hlásenie zobraziť aj v
informačnom centre vodiča (DIC)
3 88.
Vyhľadajte pomoc v servise.
Systém stop-štart Æ svieti žlto.
V systéme došlo k chybe. Príčinu poruchy nechajte odstrániť v servise.
Kontrolka 9 sa rozsvieti ako
alternatíva, ak kontrolka Æ nie je
prítomná.
V závislosti od verzie sa môže
výstražné hlásenie zobraziť aj v
informačnom centre vodiča (DIC)
3 88.
Všeobecná výstraha 9 3 80.
Systém Stop-Štart 3 114.
Vonkajšie osvetlenie 8 svieti zeleno.
Vonkajšie osvetlenie svieti 3 98.
Kontrolka 8 sa rozsvieti aj v prípade,
keď je aktivovaná funkcia
vonkajšieho osvetlenia 3 104.Porucha vonkajšieho osvetlenia
µ svieti žlto.
Porucha jedného alebo viacerých
vonkajších svetiel alebo príslušnej
poistky.
Kontrolka 9 sa rozsvieti ako
alternatíva, ak kontrolka µ nie je
prítomná.
V závislosti od verzie sa môže
výstražné hlásenie zobraziť aj v
informačnom centre vodiča (DIC)
3 88.
Všeobecná výstraha 9 3 80.
Výmena žiarovky 3 144.
Diaľkové svetlá
C svieti modro.
Svieti pri zapnutí diaľkových svetiel a
počas bliknutia prednými svetlometmi
3 99.
Svetla do hmly
> svieti zeleno.
Svetlá do hmly svietia 3 100.
Page 90 of 197

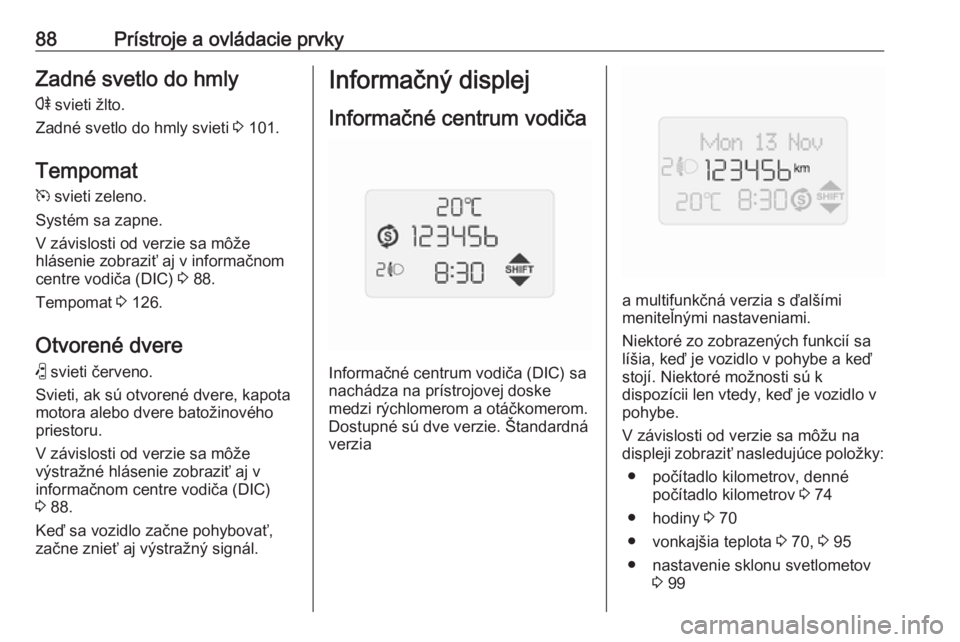

88Prístroje a ovládacie prvkyZadné svetlo do hmly
r svieti žlto.
Zadné svetlo do hmly svieti 3 101.
Tempomat
m svieti zeleno.
Systém sa zapne.
V závislosti od verzie sa môže
hlásenie zobraziť aj v informačnom
centre vodiča (DIC) 3 88.
Tempomat 3 126.
Otvorené dvere ( svieti červeno.
Svieti, ak sú otvorené dvere, kapota
motora alebo dvere batožinového
priestoru.
V závislosti od verzie sa môže
výstražné hlásenie zobraziť aj v
informačnom centre vodiča (DIC)
3 88.
Keď sa vozidlo začne pohybovať,
začne znieť aj výstražný signál.Informačný displej
Informačné centrum vodiča
Informačné centrum vodiča (DIC) sa
nachádza na prístrojovej doske
medzi rýchlomerom a otáčkomerom.
Dostupné sú dve verzie. Štandardná
verzia
a multifunkčná verzia s ďalšími
meniteľnými nastaveniami.
Niektoré zo zobrazených funkcií sa
líšia, keď je vozidlo v pohybe a keď
stojí. Niektoré možnosti sú k
dispozícii len vtedy, keď je vozidlo v
pohybe.
V závislosti od verzie sa môžu na
displeji zobraziť nasledujúce položky:
● počítadlo kilometrov, denné počítadlo kilometrov 3 74
● hodiny 3 70
● vonkajšia teplota 3 70, 3 95
● nastavenie sklonu svetlometov 3 99
