OPEL COMBO 2016 Používateľská príručka (in Slovak)
Manufacturer: OPEL, Model Year: 2016, Model line: COMBO, Model: OPEL COMBO 2016Pages: 197, veľkosť PDF: 4.52 MB
Page 71 of 197

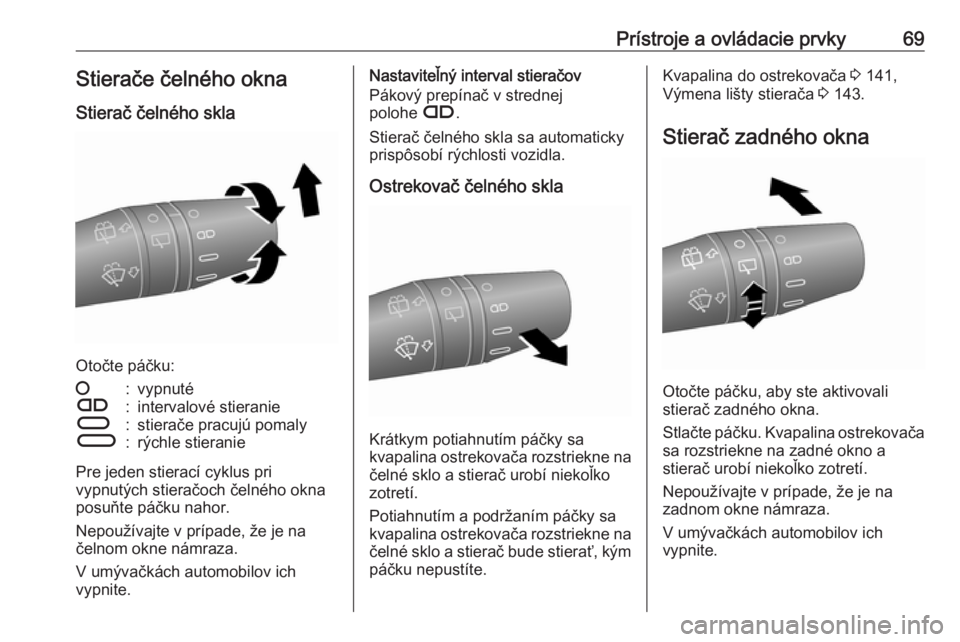

Prístroje a ovládacie prvky69Stierače čelného okna
Stierač čelného skla
Otočte páčku:
§:vypnutéÇ:intervalové stieranieÈ:stierače pracujú pomalyÉ:rýchle stieranie
Pre jeden stierací cyklus pri
vypnutých stieračoch čelného okna
posuňte páčku nahor.
Nepoužívajte v prípade, že je na
čelnom okne námraza.
V umývačkách automobilov ich
vypnite.
Nastaviteľný interval stieračov
Pákový prepínač v strednej
polohe Ç.
Stierač čelného skla sa automaticky
prispôsobí rýchlosti vozidla.
Ostrekovač čelného skla
Krátkym potiahnutím páčky sa
kvapalina ostrekovača rozstriekne na
čelné sklo a stierač urobí niekoľko
zotretí.
Potiahnutím a podržaním páčky sa
kvapalina ostrekovača rozstriekne na
čelné sklo a stierač bude stierať, kým
páčku nepustíte.
Kvapalina do ostrekovača 3 141,
Výmena lišty stierača 3 143.
Stierač zadného okna
Otočte páčku, aby ste aktivovali
stierač zadného okna.
Stlačte páčku. Kvapalina ostrekovača sa rozstriekne na zadné okno a
stierač urobí niekoľko zotretí.
Nepoužívajte v prípade, že je na
zadnom okne námraza.
V umývačkách automobilov ich
vypnite.
Page 72 of 197

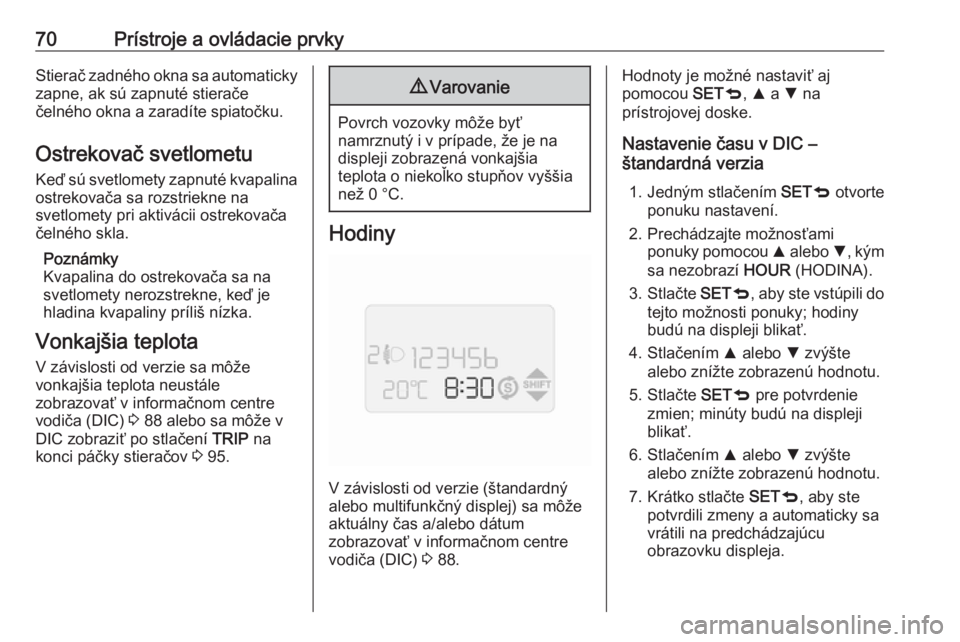

70Prístroje a ovládacie prvkyStierač zadného okna sa automatickyzapne, ak sú zapnuté stierače
čelného okna a zaradíte spiatočku.
Ostrekovač svetlometu
Keď sú svetlomety zapnuté kvapalina ostrekovača sa rozstriekne na
svetlomety pri aktivácii ostrekovača
čelného skla.
Poznámky
Kvapalina do ostrekovača sa na svetlomety nerozstrekne, keď je
hladina kvapaliny príliš nízka.
Vonkajšia teplota V závislosti od verzie sa môže
vonkajšia teplota neustále
zobrazovať v informačnom centre vodiča (DIC) 3 88 alebo sa môže v
DIC zobraziť po stlačení TRIP na
konci páčky stieračov 3 95.9 Varovanie
Povrch vozovky môže byť
namrznutý i v prípade, že je na displeji zobrazená vonkajšia
teplota o niekoľko stupňov vyššia
než 0 °C.
Hodiny
V závislosti od verzie (štandardný
alebo multifunkčný displej) sa môže
aktuálny čas a/alebo dátum
zobrazovať v informačnom centre vodiča (DIC) 3 88.
Hodnoty je možné nastaviť aj
pomocou SETq, R a S na
prístrojovej doske.
Nastavenie času v DIC –
štandardná verzia
1. Jedným stlačením SETq otvorte
ponuku nastavení.
2. Prechádzajte možnosťami ponuky pomocou R alebo S, kým
sa nezobrazí HOUR (HODINA).
3. Stlačte SETq, aby ste vstúpili do
tejto možnosti ponuky; hodiny
budú na displeji blikať.
4. Stlačením R alebo S zvýšte
alebo znížte zobrazenú hodnotu.
5. Stlačte SETq pre potvrdenie
zmien; minúty budú na displeji
blikať.
6. Stlačením R alebo S zvýšte
alebo znížte zobrazenú hodnotu.
7. Krátko stlačte SETq, aby ste
potvrdili zmeny a automaticky sa
vrátili na predchádzajúcu
obrazovku displeja.
Page 73 of 197

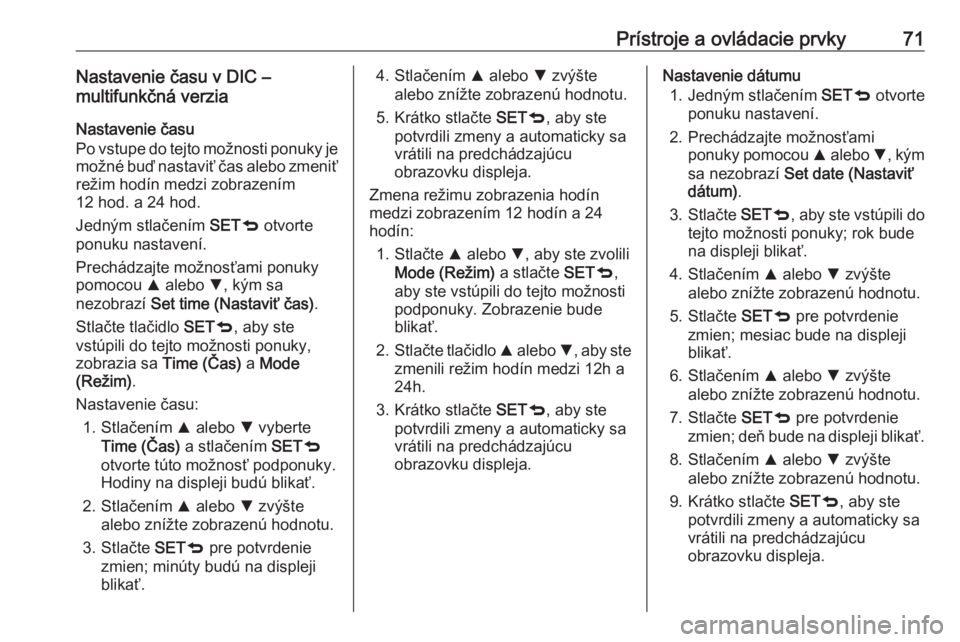

Prístroje a ovládacie prvky71Nastavenie času v DIC –
multifunkčná verzia
Nastavenie času
Po vstupe do tejto možnosti ponuky je možné buď nastaviť čas alebo zmeniť
režim hodín medzi zobrazením
12 hod. a 24 hod.
Jedným stlačením SETq otvorte
ponuku nastavení.
Prechádzajte možnosťami ponuky
pomocou R alebo S, kým sa
nezobrazí Set time (Nastaviť čas) .
Stlačte tlačidlo SETq, aby ste
vstúpili do tejto možnosti ponuky, zobrazia sa Time (Čas) a Mode
(Režim) .
Nastavenie času: 1. Stlačením R alebo S vyberte
Time (Čas) a stlačením SETq
otvorte túto možnosť podponuky. Hodiny na displeji budú blikať.
2. Stlačením R alebo S zvýšte
alebo znížte zobrazenú hodnotu.
3. Stlačte SETq pre potvrdenie
zmien; minúty budú na displeji
blikať.4. Stlačením R alebo S zvýšte
alebo znížte zobrazenú hodnotu.
5. Krátko stlačte SETq, aby ste
potvrdili zmeny a automaticky sa
vrátili na predchádzajúcu
obrazovku displeja.
Zmena režimu zobrazenia hodín
medzi zobrazením 12 hodín a 24
hodín:
1. Stlačte R alebo S, aby ste zvolili
Mode (Režim) a stlačte SETq,
aby ste vstúpili do tejto možnosti
podponuky. Zobrazenie bude
blikať.
2. Stlačte tlačidlo R alebo S, aby ste
zmenili režim hodín medzi 12h a
24h.
3. Krátko stlačte SETq, aby ste
potvrdili zmeny a automaticky sa
vrátili na predchádzajúcu
obrazovku displeja.Nastavenie dátumu
1. Jedným stlačením SETq otvorte
ponuku nastavení.
2. Prechádzajte možnosťami ponuky pomocou R alebo S, kým
sa nezobrazí Set date (Nastaviť
dátum) .
3. Stlačte SETq, aby ste vstúpili do
tejto možnosti ponuky; rok bude
na displeji blikať.
4. Stlačením R alebo S zvýšte
alebo znížte zobrazenú hodnotu.
5. Stlačte SETq pre potvrdenie
zmien; mesiac bude na displeji
blikať.
6. Stlačením R alebo S zvýšte
alebo znížte zobrazenú hodnotu.
7. Stlačte SETq pre potvrdenie
zmien; deň bude na displeji blikať.
8. Stlačením R alebo S zvýšte
alebo znížte zobrazenú hodnotu.
9. Krátko stlačte SETq, aby ste
potvrdili zmeny a automaticky sa
vrátili na predchádzajúcu
obrazovku displeja.
Page 74 of 197

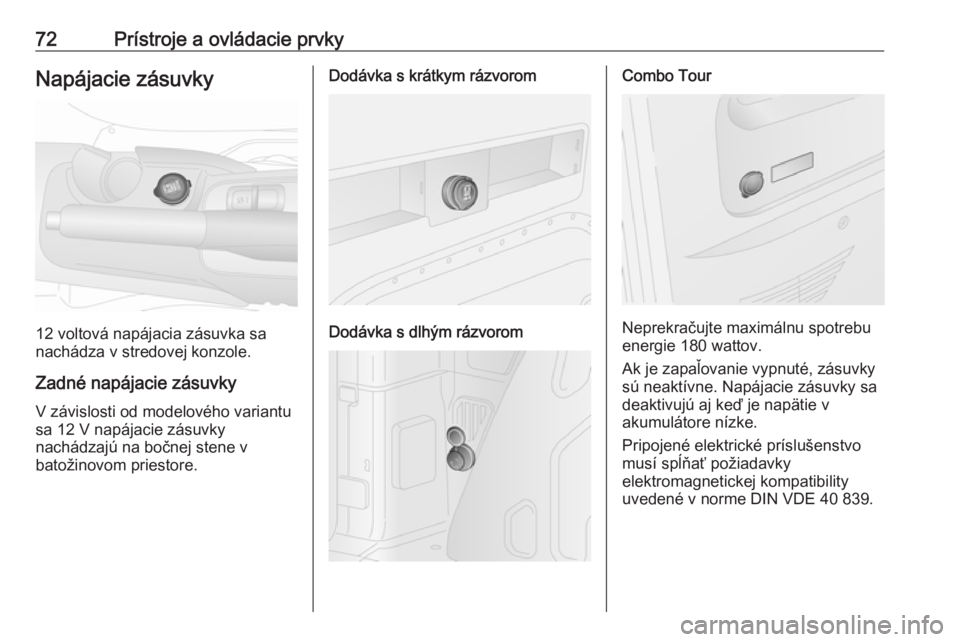

72Prístroje a ovládacie prvkyNapájacie zásuvky
12 voltová napájacia zásuvka sa
nachádza v stredovej konzole.
Zadné napájacie zásuvky
V závislosti od modelového variantu
sa 12 V napájacie zásuvky
nachádzajú na bočnej stene v
batožinovom priestore.
Dodávka s krátkym rázvorom
Dodávka s dlhým rázvorom
Combo Tour
Neprekračujte maximálnu spotrebu
energie 180 wattov.
Ak je zapaľovanie vypnuté, zásuvky
sú neaktívne. Napájacie zásuvky sa
deaktivujú aj keď je napätie v
akumulátore nízke.
Pripojené elektrické príslušenstvo
musí spĺňať požiadavky
elektromagnetickej kompatibility
uvedené v norme DIN VDE 40 839.
Page 75 of 197

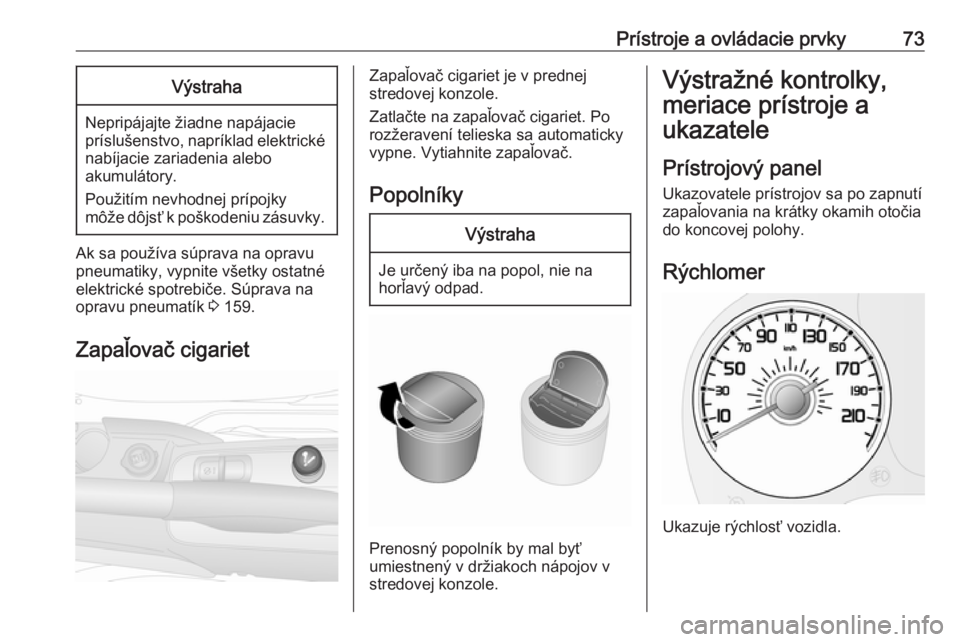

Prístroje a ovládacie prvky73Výstraha
Nepripájajte žiadne napájacie
príslušenstvo, napríklad elektrické nabíjacie zariadenia alebo
akumulátory.
Použitím nevhodnej prípojky
môže dôjsť k poškodeniu zásuvky.
Ak sa používa súprava na opravu
pneumatiky, vypnite všetky ostatné
elektrické spotrebiče. Súprava na
opravu pneumatík 3 159.
Zapaľovač cigariet
Zapaľovač cigariet je v prednej
stredovej konzole.
Zatlačte na zapaľovač cigariet. Po rozžeravení telieska sa automaticky
vypne. Vytiahnite zapaľovač.
PopolníkyVýstraha
Je určený iba na popol, nie na
horľavý odpad.
Prenosný popolník by mal byť
umiestnený v držiakoch nápojov v
stredovej konzole.
Výstražné kontrolky,
meriace prístroje a
ukazatele
Prístrojový panelUkazovatele prístrojov sa po zapnutí
zapaľovania na krátky okamih otočia
do koncovej polohy.
Rýchlomer
Ukazuje rýchlosť vozidla.
Page 76 of 197

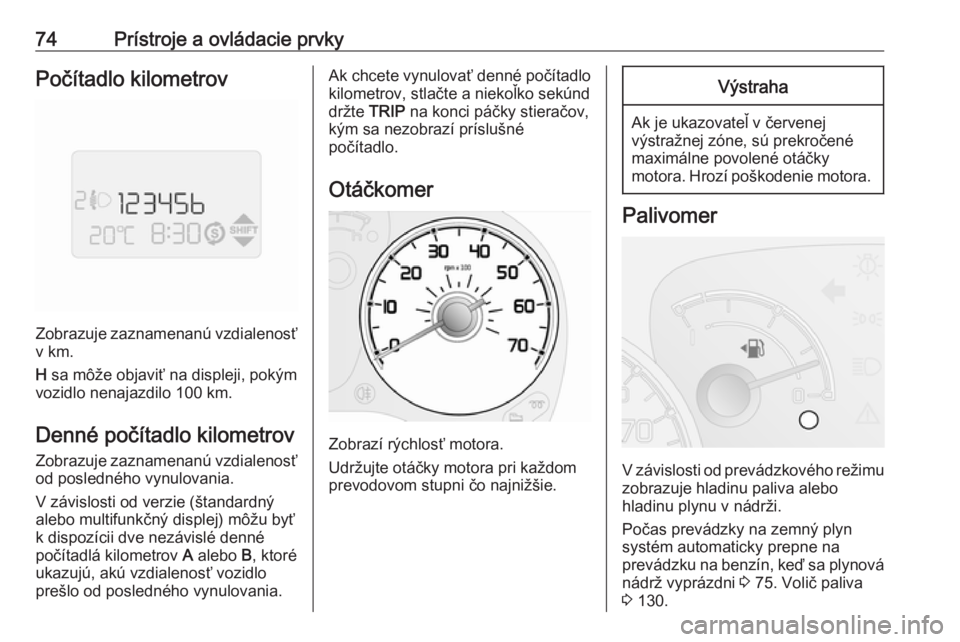

74Prístroje a ovládacie prvkyPočítadlo kilometrov
Zobrazuje zaznamenanú vzdialenosťv km.
H sa môže objaviť na displeji, pokým
vozidlo nenajazdilo 100 km.
Denné počítadlo kilometrov
Zobrazuje zaznamenanú vzdialenosť od posledného vynulovania.
V závislosti od verzie (štandardný alebo multifunkčný displej) môžu byť
k dispozícii dve nezávislé denné
počítadlá kilometrov A alebo B, ktoré
ukazujú, akú vzdialenosť vozidlo
prešlo od posledného vynulovania.
Ak chcete vynulovať denné počítadlo
kilometrov, stlačte a niekoľko sekúnd
držte TRIP na konci páčky stieračov,
kým sa nezobrazí príslušné
počítadlo.
Otáčkomer
Zobrazí rýchlosť motora.
Udržujte otáčky motora pri každom
prevodovom stupni čo najnižšie.
Výstraha
Ak je ukazovateľ v červenej
výstražnej zóne, sú prekročené
maximálne povolené otáčky
motora. Hrozí poškodenie motora.
Palivomer
V závislosti od prevádzkového režimu
zobrazuje hladinu paliva alebo
hladinu plynu v nádrži.
Počas prevádzky na zemný plyn
systém automaticky prepne na
prevádzku na benzín, keď sa plynová nádrž vyprázdni 3 75. Volič paliva
3 130.
Page 77 of 197

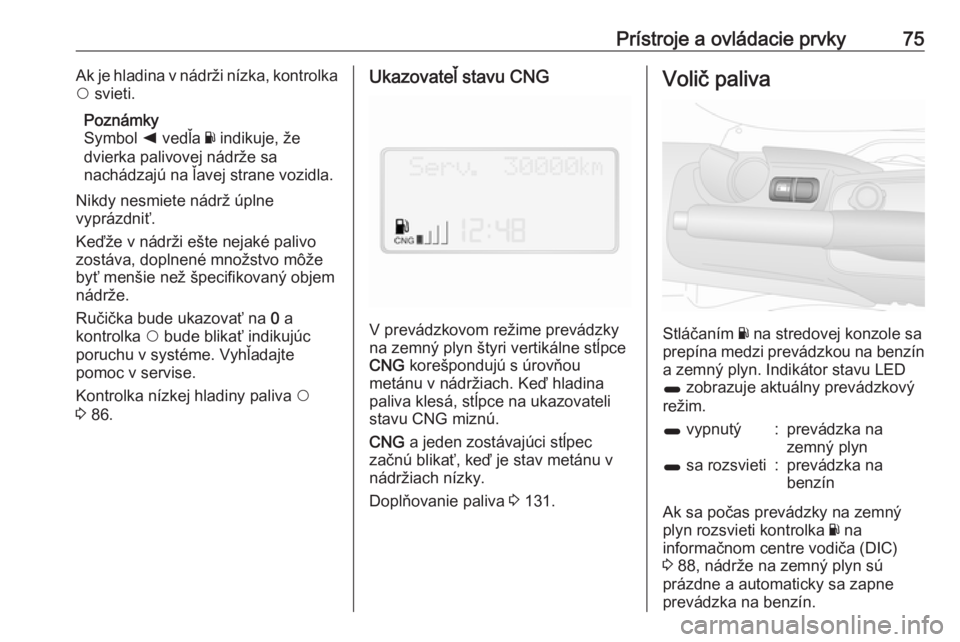

Prístroje a ovládacie prvky75Ak je hladina v nádrži nízka, kontrolka
$ svieti.
Poznámky
Symbol k vedľa Y indikuje, že
dvierka palivovej nádrže sa
nachádzajú na ľavej strane vozidla.
Nikdy nesmiete nádrž úplne
vyprázdniť.
Keďže v nádrži ešte nejaké palivo
zostáva, doplnené množstvo môže
byť menšie než špecifikovaný objem
nádrže.
Ručička bude ukazovať na 0 a
kontrolka $ bude blikať indikujúc
poruchu v systéme. Vyhľadajte
pomoc v servise.
Kontrolka nízkej hladiny paliva $
3 86.Ukazovateľ stavu CNG
V prevádzkovom režime prevádzky
na zemný plyn štyri vertikálne stĺpce
CNG korešpondujú s úrovňou
metánu v nádržiach. Keď hladina
paliva klesá, stĺpce na ukazovateli
stavu CNG miznú.
CNG a jeden zostávajúci stĺpec
začnú blikať, keď je stav metánu v
nádržiach nízky.
Doplňovanie paliva 3 131.
Volič paliva
Stláčaním Y na stredovej konzole sa
prepína medzi prevádzkou na benzín
a zemný plyn. Indikátor stavu LED
1 zobrazuje aktuálny prevádzkový
režim.
1 vypnutý:prevádzka na
zemný plyn1 sa rozsvieti:prevádzka na
benzín
Ak sa počas prevádzky na zemný
plyn rozsvieti kontrolka Y na
informačnom centre vodiča (DIC)
3 88, nádrže na zemný plyn sú
prázdne a automaticky sa zapne
prevádzka na benzín.
Page 78 of 197
76Prístroje a ovládacie prvkyPalivá pre prevádzku na zemný plyn
3 130, Doplňovanie paliva 3 131.
Ukazovateľ teploty chladiacej kvapaliny motora
Zobrazuje teplotu chladiacej
kvapaliny.
Ak kontrolka $ svieti, teplota
chladiacej kvapaliny je príliš vysoká.
V závislosti od verzie sa môže
hlásenie zobraziť aj v informačnom
centre vodiča (DIC) 3 88.
Vyhľadajte pomoc v servise.
Výstraha
Ak je teplota chladiacej kvapaliny
je príliš vysoká; zastavte vozidlo a vypnite motor. Hrozí poškodenie
motora. Skontrolujte hladinu
chladiacej kvapaliny.
Displej servisného intervalu
Displej servisného intervalu je k
dispozícii vo vozidlách s
multifunkčnou verziou informačného
centra vodiča (DIC) 3 88.
Keď je zapaľovanie zapnuté, na chvíľu sa zobrazí zostávajúca
vzdialenosť do nasledujúceho
servisného intervalu. Na základe
jazdných podmienok sa môže
interval, pri ktorej bude signalizovaná nutnosť servisovania, výrazne líšiť.
Keď je ostávajúca vzdialenosť pred
nasledujúcim servisom menej ako
2 000 km, v DIC sa zobrazí Serv..
Pripomenutie servisu sa zopakuje po
každých ďalších 200 km a bude sa
zobrazovať častejšie, keď ostávajúca
vzdialenosť klesne pod 200 km.
Vozidlo potrebuje servisovanie.
Vyhľadajte pomoc v servise.
Zostávajúci počet kilometrov do
vykonania nasledujúceho servisu je
možné zobraziť v DIC výberom
položky SERVICE z možností ponuky
nastavenia 3 88.
Vynulovanie obrazovky
servisovania
Po vykonaní servisu musí servisné
stredisko vynulovať displej
servisného intervalu.
Servisné informácie 3 173.
Page 79 of 197

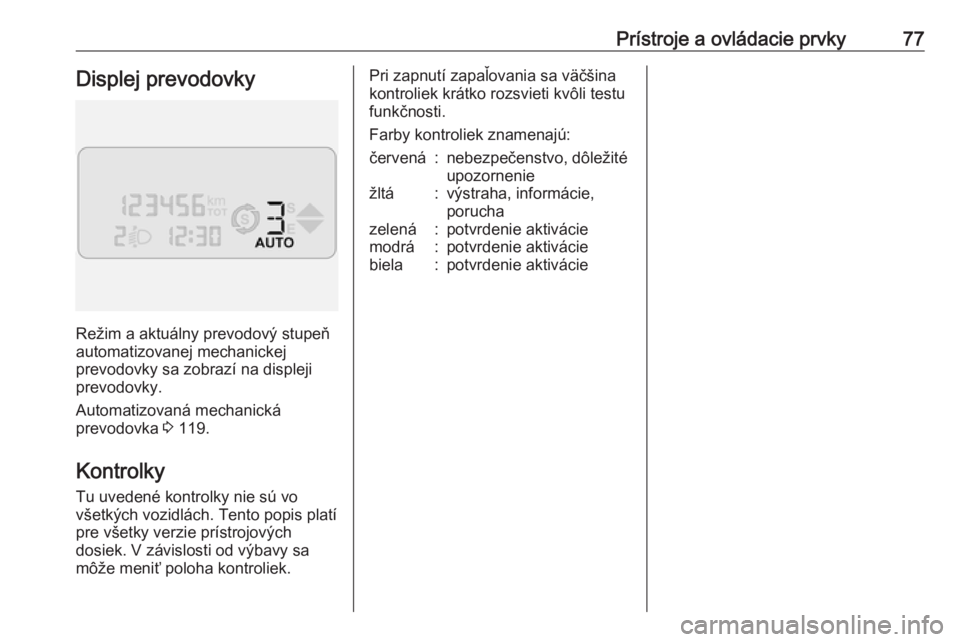

Prístroje a ovládacie prvky77Displej prevodovky
Režim a aktuálny prevodový stupeň
automatizovanej mechanickej
prevodovky sa zobrazí na displeji
prevodovky.
Automatizovaná mechanická
prevodovka 3 119.
Kontrolky Tu uvedené kontrolky nie sú vo
všetkých vozidlách. Tento popis platí
pre všetky verzie prístrojových
dosiek. V závislosti od výbavy sa
môže meniť poloha kontroliek.
Pri zapnutí zapaľovania sa väčšina
kontroliek krátko rozsvieti kvôli testu
funkčnosti.
Farby kontroliek znamenajú:červená:nebezpečenstvo, dôležité
upozorneniežltá:výstraha, informácie,
poruchazelená:potvrdenie aktiváciemodrá:potvrdenie aktiváciebiela:potvrdenie aktivácie
Page 80 of 197

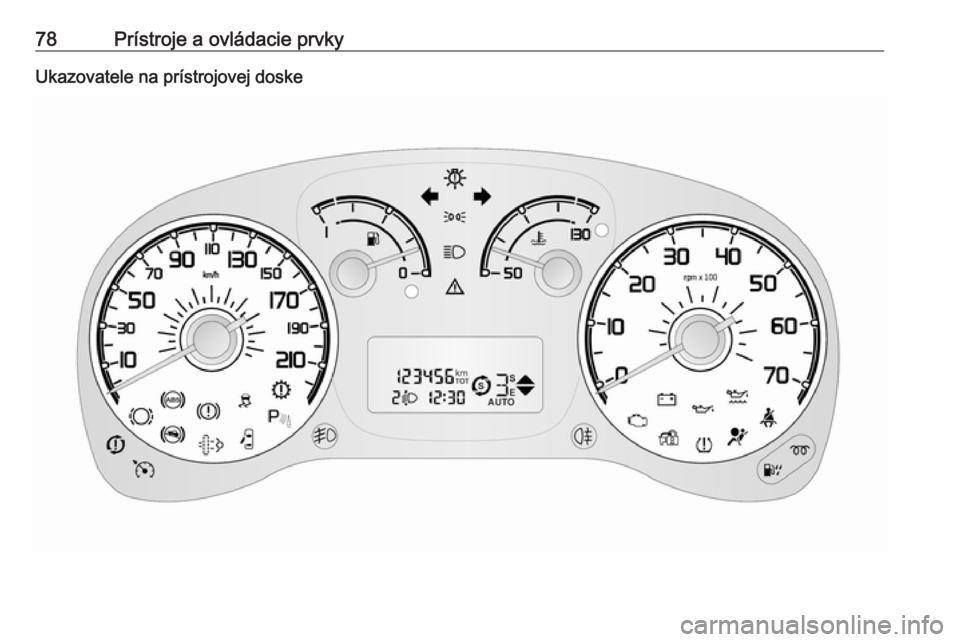

78Prístroje a ovládacie prvkyUkazovatele na prístrojovej doske
