OPEL COMBO 2017 Instrukcja obsługi (in Polish)
Manufacturer: OPEL, Model Year: 2017, Model line: COMBO, Model: OPEL COMBO 2017Pages: 217, PDF Size: 4.71 MB
Page 11 of 217
W skrócie9Lusterka zewnętrzneRegulacja ręczna
Zmienić odpowiednio położenie
dźwigni.
Dolne lusterka nie podlegają
regulacji.
Regulacja elektryczna
Wybrać żądane lusterko zewnętrzne, obracając element sterujący w lewo
_ lub w prawo 6. Aby wyregulować
ustawienie lusterka, przechylać
element sterujący.
W położeniu o żadne lusterko nie jest
wybrane.
Wypukłe lusterka zewnętrzne 3 31.
Regulacja elektryczna 3 31.
Składane lusterka zewnętrzne
3 32.
Ogrzewanie lusterek zewnętrznych
3 32.
Regulacja położenia
kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Poduszki powietrzne 3 50.
Położenia kluczyka w wyłączniku zapłonu 3 123.
Page 12 of 217

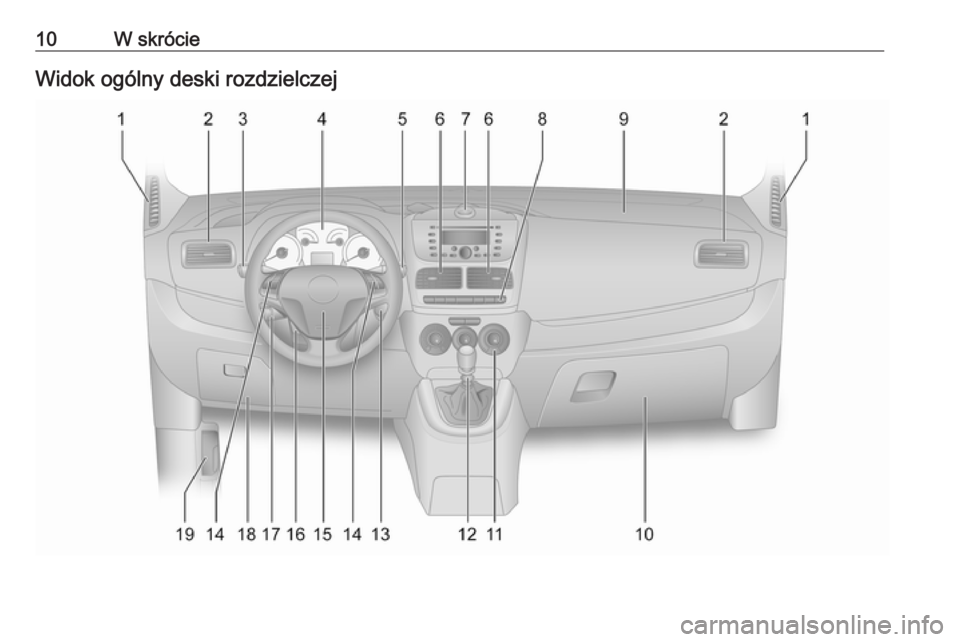

10W skrócieWidok ogólny deski rozdzielczej

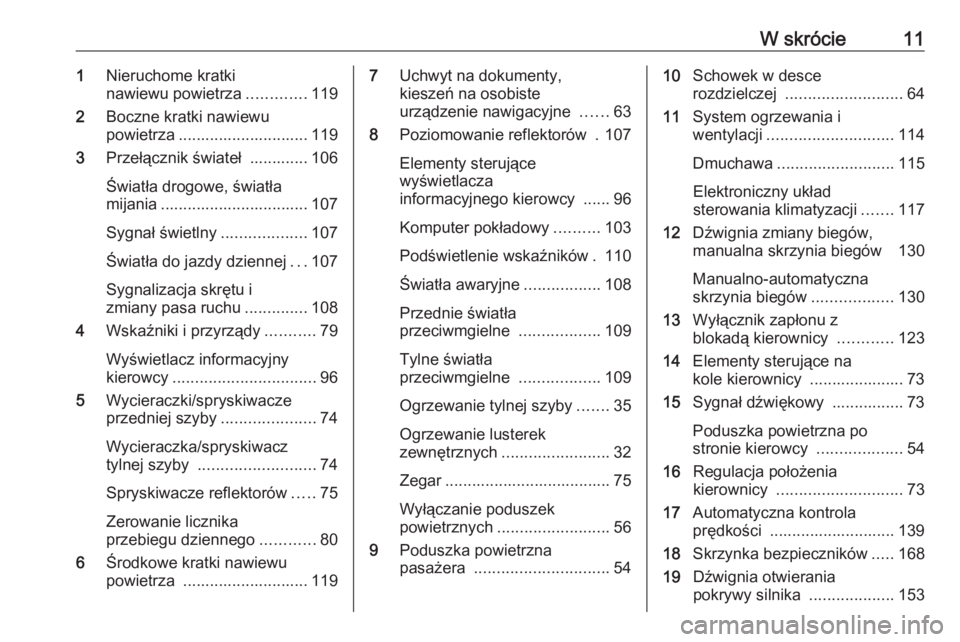

Page 13 of 217
W skrócie111Nieruchome kratki
nawiewu powietrza .............119
2 Boczne kratki nawiewu
powietrza ............................. 119
3 Przełącznik świateł ............. 106
Światła drogowe, światła
mijania ................................. 107
Sygnał świetlny ...................107
Światła do jazdy dziennej ...107
Sygnalizacja skrętu i
zmiany pasa ruchu ..............108
4 Wskaźniki i przyrządy ...........79
Wyświetlacz informacyjny
kierowcy ................................ 96
5 Wycieraczki/spryskiwacze
przedniej szyby .....................74
Wycieraczka/spryskiwacz
tylnej szyby .......................... 74
Spryskiwacze reflektorów .....75
Zerowanie licznika
przebiegu dziennego ............80
6 Środkowe kratki nawiewu
powietrza ............................ 1197 Uchwyt na dokumenty,
kieszeń na osobiste
urządzenie nawigacyjne ......63
8 Poziomowanie reflektorów . 107
Elementy sterujące
wyświetlacza
informacyjnego kierowcy ...... 96
Komputer pokładowy ..........103
Podświetlenie wskaźników . 110
Światła awaryjne .................108
Przednie światła
przeciwmgielne ..................109
Tylne światła
przeciwmgielne ..................109
Ogrzewanie tylnej szyby .......35
Ogrzewanie lusterek
zewnętrznych ........................ 32
Zegar ..................................... 75 Wyłączanie poduszek
powietrznych ......................... 56
9 Poduszka powietrzna
pasażera .............................. 5410Schowek w desce
rozdzielczej .......................... 64
11 System ogrzewania i
wentylacji ............................ 114
Dmuchawa .......................... 115
Elektroniczny układ
sterowania klimatyzacji .......117
12 Dźwignia zmiany biegów,
manualna skrzynia biegów 130
Manualno-automatyczna
skrzynia biegów ..................130
13 Wyłącznik zapłonu z
blokadą kierownicy ............123
14 Elementy sterujące na
kole kierownicy ..................... 73
15 Sygnał dźwiękowy ................ 73
Poduszka powietrzna po
stronie kierowcy ...................54
16 Regulacja położenia
kierownicy ............................ 73
17 Automatyczna kontrola
prędkości ............................ 139
18 Skrzynka bezpieczników .....168
19 Dźwignia otwierania
pokrywy silnika ...................153

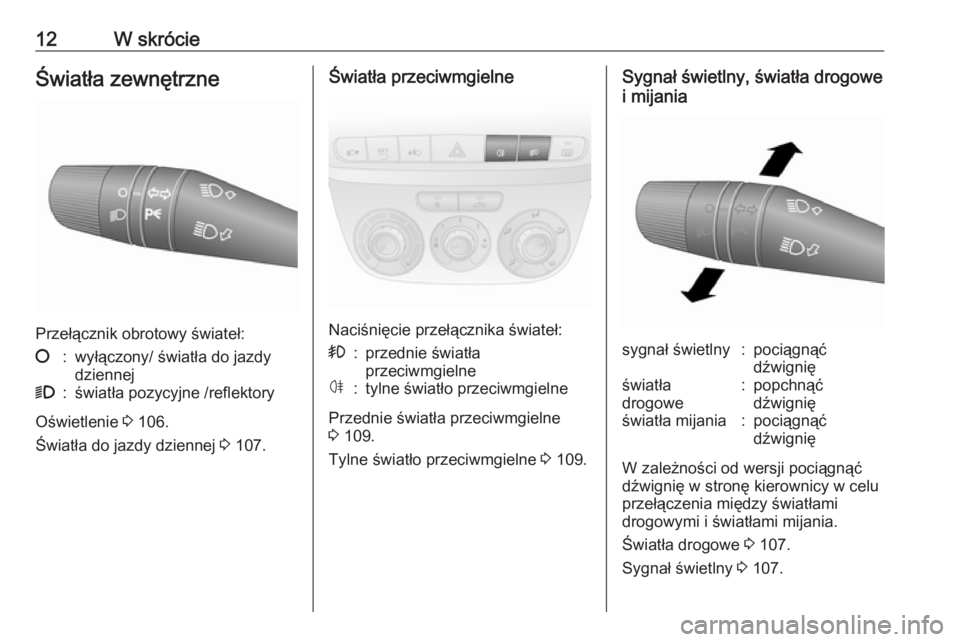

Page 14 of 217
12W skrócieŚwiatła zewnętrzne
Przełącznik obrotowy świateł:
§:wyłączony/ światła do jazdy
dziennej9:światła pozycyjne /reflektory
Oświetlenie 3 106.
Światła do jazdy dziennej 3 107.
Światła przeciwmgielne
Naciśnięcie przełącznika świateł:
>:przednie światła
przeciwmgielneø:tylne światło przeciwmgielne
Przednie światła przeciwmgielne
3 109.
Tylne światło przeciwmgielne 3 109.
Sygnał świetlny, światła drogowe
i mijaniasygnał świetlny:pociągnąć
dźwignięświatła
drogowe:popchnąć
dźwignięświatła mijania:pociągnąć
dźwignię
W zależności od wersji pociągnąć
dźwignię w stronę kierownicy w celu
przełączenia między światłami
drogowymi i światłami mijania.
Światła drogowe 3 107.
Sygnał świetlny 3 107.

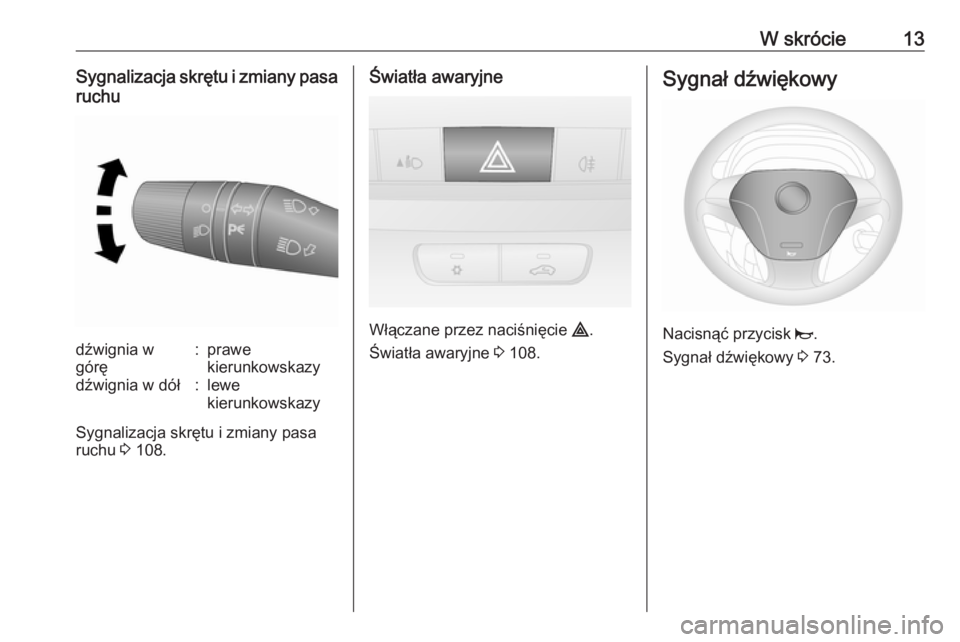

Page 15 of 217
W skrócie13Sygnalizacja skrętu i zmiany pasa
ruchudźwignia w
górę:prawe
kierunkowskazydźwignia w dół:lewe
kierunkowskazy
Sygnalizacja skrętu i zmiany pasa
ruchu 3 108.
Światła awaryjne
Włączane przez naciśnięcie ¨.
Światła awaryjne 3 108.
Sygnał dźwiękowy
Nacisnąć przycisk j.
Sygnał dźwiękowy 3 73.
Page 16 of 217
14W skrócieWycieraczki i spryskiwacze
Wycieraczki przedniej szyby
Obrócić dźwignię:
§:wyłączoneÇ:praca przerywanaÈ:praca powolnaÉ:praca szybka
Aby przetrzeć szybę przednią tylko
raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy przesunąć
dźwignię do góry.
Wycieraczki przedniej szyby 3 74.
Wymiana piór wycieraczek 3 158.
Spryskiwacze przedniej szyby i
zmywacze reflektorów
Pociągnąć dźwignię.
Spryskiwacze przedniej szyby i
zmywacze reflektorów 3 74.
Płyn do spryskiwaczy 3 156.
Wycieraczka i spryskiwacz tylnej
szyby
Aby włączyć wycieraczkę tylnej
szyby, obrócić pokrętło w położenie
e .
Wycieraczka tylnej szyby zostaje
uaktywniona automatycznie po
włączeniu biegu wstecznego, gdy
wycieraczka przedniej szyby jest
włączona.
Popchnąć dźwignię: Szyba tylna
zostanie spryskana płynem, a
wycieraczka wykona kilka cyklów
pracy.
Wycieraczka/spryskiwacz tylnej
szyby 3 74.

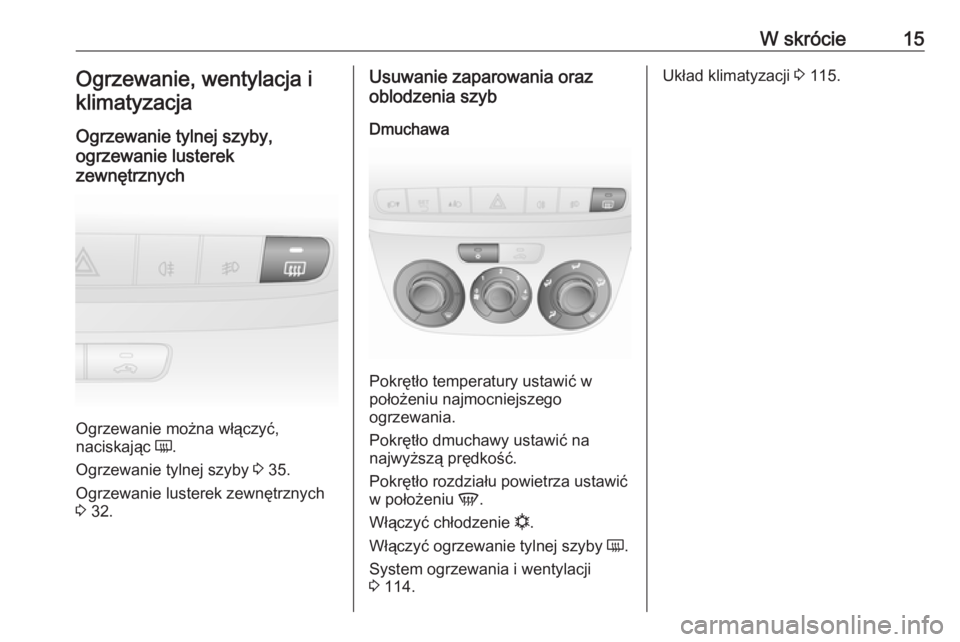

Page 17 of 217
W skrócie15Ogrzewanie, wentylacja i
klimatyzacja
Ogrzewanie tylnej szyby,
ogrzewanie lusterek
zewnętrznych
Ogrzewanie można włączyć,
naciskając Ü.
Ogrzewanie tylnej szyby 3 35.
Ogrzewanie lusterek zewnętrznych
3 32.
Usuwanie zaparowania oraz
oblodzenia szyb
Dmuchawa
Pokrętło temperatury ustawić w
położeniu najmocniejszego
ogrzewania.
Pokrętło dmuchawy ustawić na
najwyższą prędkość.
Pokrętło rozdziału powietrza ustawić w położeniu V.
Włączyć chłodzenie n.
Włączyć ogrzewanie tylnej szyby Ü.
System ogrzewania i wentylacji
3 114.
Układ klimatyzacji 3 115.

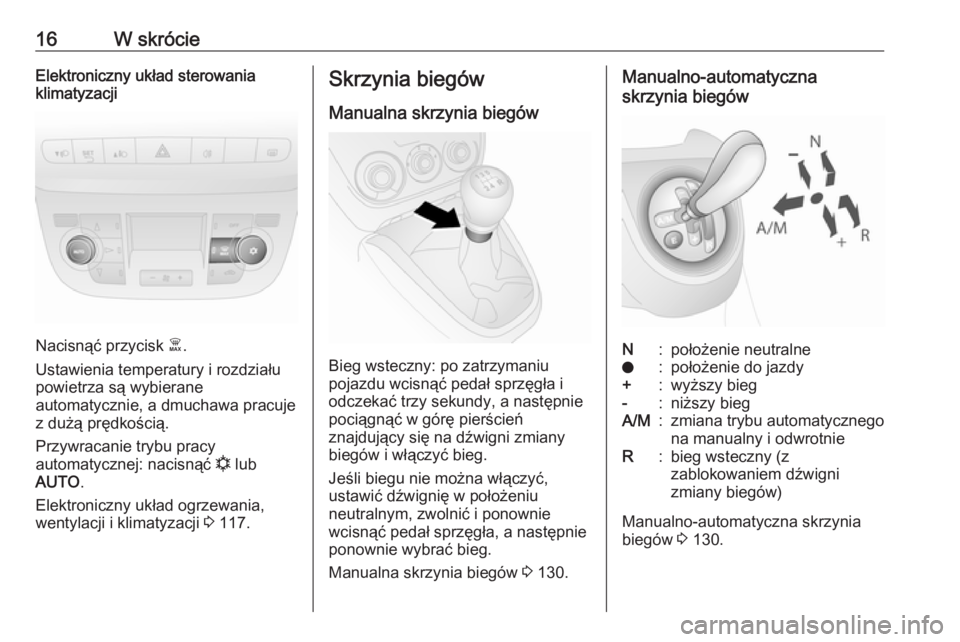

Page 18 of 217
16W skrócieElektroniczny układ sterowania
klimatyzacji
Nacisnąć przycisk Ê.
Ustawienia temperatury i rozdziału
powietrza są wybierane
automatycznie, a dmuchawa pracuje
z dużą prędkością.
Przywracanie trybu pracy
automatycznej: nacisnąć n lub
AUTO .
Elektroniczny układ ogrzewania,
wentylacji i klimatyzacji 3 117.
Skrzynia biegów
Manualna skrzynia biegów
Bieg wsteczny: po zatrzymaniu
pojazdu wcisnąć pedał sprzęgła i
odczekać trzy sekundy, a następnie
pociągnąć w górę pierścień
znajdujący się na dźwigni zmiany
biegów i włączyć bieg.
Jeśli biegu nie można włączyć,
ustawić dźwignię w położeniu
neutralnym, zwolnić i ponownie
wcisnąć pedał sprzęgła, a następnie
ponownie wybrać bieg.
Manualna skrzynia biegów 3 130.
Manualno-automatyczna
skrzynia biegówN:położenie neutralneo:położenie do jazdy+:wyższy bieg-:niższy biegA/M:zmiana trybu automatycznego
na manualny i odwrotnieR:bieg wsteczny (z
zablokowaniem dźwigni
zmiany biegów)
Manualno-automatyczna skrzynia biegów 3 130.
Page 19 of 217
W skrócie17Ruszanie
Czynności kontrolne przed jazdą ● Sprawdzić ciśnienie powietrza w oponach i stan opon 3 171,
3 204.
● Sprawdzić poziom oleju silnikowego i innych płynów
3 153.
● Sprawdzić, czy wszystkie okna, lusterka i światła zewnętrzne
działają prawidłowo, nie są
zabrudzone, zaśnieżone lub
oblodzone oraz czy tablice
rejestracyjne są czyste i czytelne.
● Sprawdzić, czy ustawienie lusterek, foteli i pasów
bezpieczeństwa jest prawidłowe
3 31, 3 38, 3 48.
● Poprawność działania hamulców
w samochodzie rozpędzonym doniewielkiej prędkości (zwłaszcza
gdy są one mokre).Uruchamianie silnika
● Obrócić kluczyk w położenie 1.
● Obrócić częściowo koło kierownicy w celu zwolnienia
jego blokady.
● Wcisnąć pedały sprzęgła i hamulca.
● Manualno-automatyczna skrzynia biegów: wcisnąć pedał
hamulca; automatycznie
zostanie wybrane położenie N
(neutralne).
● Nie wciskać pedału przyspieszenia.
● Silniki wysokoprężne: obrócić kluczyk w położenie 1 w celu
włączenia wstępnego
podgrzewania silnika i odczekać
aż do zgaśnięcia kontrolki !.
● Obrócić kluczyk w położenie 2 i zwolnić.
Uruchamianie silnika 3 123.

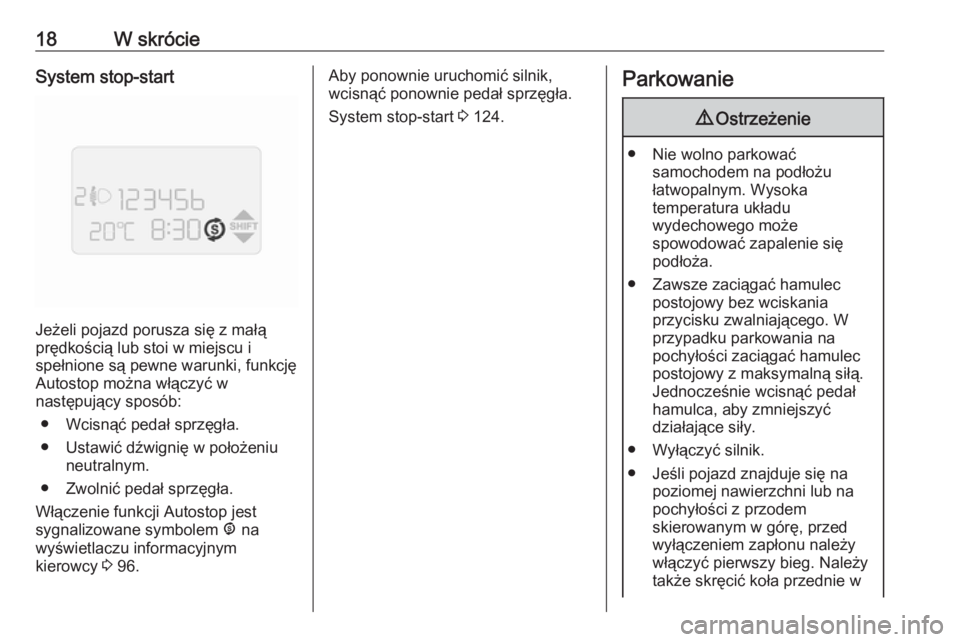

Page 20 of 217
18W skrócieSystem stop-start
Jeżeli pojazd porusza się z małą
prędkością lub stoi w miejscu i
spełnione są pewne warunki, funkcję Autostop można włączyć w
następujący sposób:
● Wcisnąć pedał sprzęgła.
● Ustawić dźwignię w położeniu neutralnym.
● Zwolnić pedał sprzęgła.
Włączenie funkcji Autostop jest
sygnalizowane symbolem ^ na
wyświetlaczu informacyjnym
kierowcy 3 96.
Aby ponownie uruchomić silnik,
wcisnąć ponownie pedał sprzęgła.
System stop-start 3 124.Parkowanie9 Ostrzeżenie
● Nie wolno parkować
samochodem na podłożu
łatwopalnym. Wysoka
temperatura układu
wydechowego może
spowodować zapalenie się
podłoża.
● Zawsze zaciągać hamulec postojowy bez wciskania
przycisku zwalniającego. W
przypadku parkowania na
pochyłości zaciągać hamulec
postojowy z maksymalną siłą.
Jednocześnie wcisnąć pedał
hamulca, aby zmniejszyć
działające siły.
● Wyłączyć silnik.
● Jeśli pojazd znajduje się na poziomej nawierzchni lub na
pochyłości z przodem
skierowanym w górę, przed
wyłączeniem zapłonu należy
włączyć pierwszy bieg. Należy
także skręcić koła przednie w
