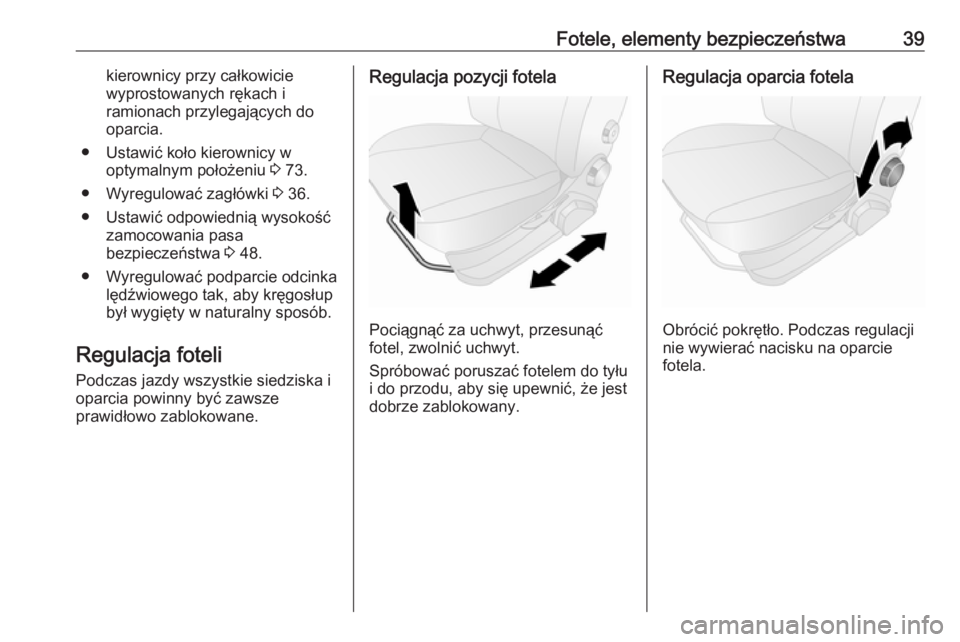

Fotele, elementy bezpieczeństwa39kierownicy przy całkowicie
wyprostowanych rękach i
ramionach przylegających do
oparcia.
● Ustawić koło kierownicy w optymalnym położeniu 3 73.
● Wyregulować zagłówki 3 36.
● Ustawić odpowiednią wysokość zamocowania pasa
bezpieczeństwa 3 48.
● Wyregulować podparcie odcinka lędźwiowego tak, aby kręgosłupbył wygięty w naturalny sposób.
Regulacja foteli Podczas jazdy wszystkie siedziska i
oparcia powinny być zawsze
prawidłowo zablokowane.Regulacja pozycji fotela
Pociągnąć za uchwyt, przesunąć
fotel, zwolnić uchwyt.
Spróbować poruszać fotelem do tyłu
i do przodu, aby się upewnić, że jest
dobrze zablokowany.
Regulacja oparcia fotela
Obrócić pokrętło. Podczas regulacji
nie wywierać nacisku na oparcie fotela.
Page 42 of 217

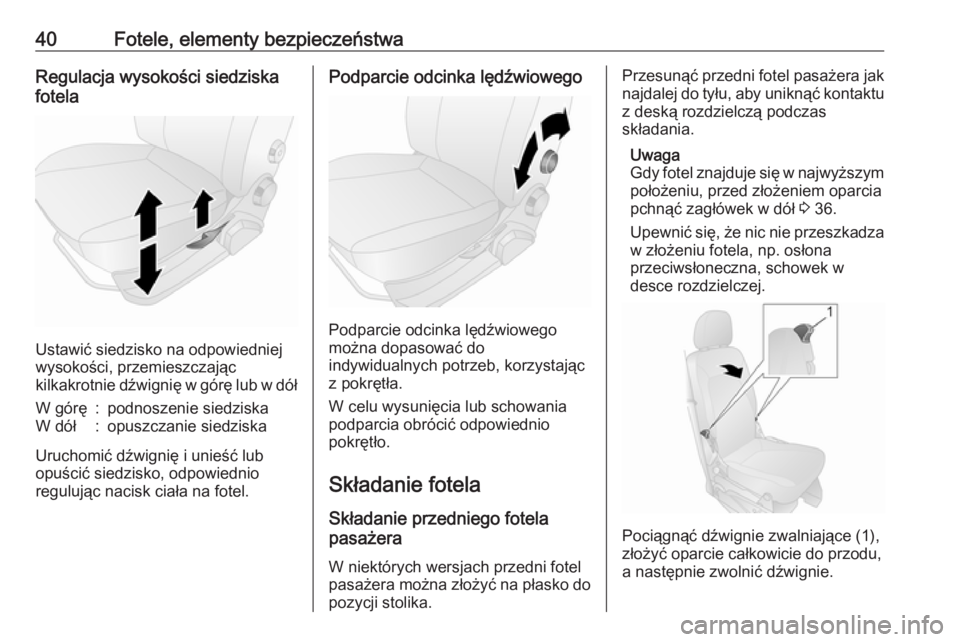

40Fotele, elementy bezpieczeństwaRegulacja wysokości siedziska
fotela
Ustawić siedzisko na odpowiedniej
wysokości, przemieszczając
kilkakrotnie dźwignię w górę lub w dół
W górę:podnoszenie siedziskaW dół:opuszczanie siedziska
Uruchomić dźwignię i unieść lub
opuścić siedzisko, odpowiednio
regulując nacisk ciała na fotel.
Podparcie odcinka lędźwiowego
Podparcie odcinka lędźwiowego
można dopasować do
indywidualnych potrzeb, korzystając z pokrętła.
W celu wysunięcia lub schowania podparcia obrócić odpowiednio
pokrętło.
Składanie fotela
Składanie przedniego fotela
pasażera
W niektórych wersjach przedni fotel
pasażera można złożyć na płasko do
pozycji stolika.
Przesunąć przedni fotel pasażera jak
najdalej do tyłu, aby uniknąć kontaktu
z deską rozdzielczą podczas
składania.
Uwaga
Gdy fotel znajduje się w najwyższym
położeniu, przed złożeniem oparcia
pchnąć zagłówek w dół 3 36.
Upewnić się, że nic nie przeszkadza w złożeniu fotela, np. osłona
przeciwsłoneczna, schowek w
desce rozdzielczej.
Pociągnąć dźwignie zwalniające (1),
złożyć oparcie całkowicie do przodu,
a następnie zwolnić dźwignie.
Page 43 of 217

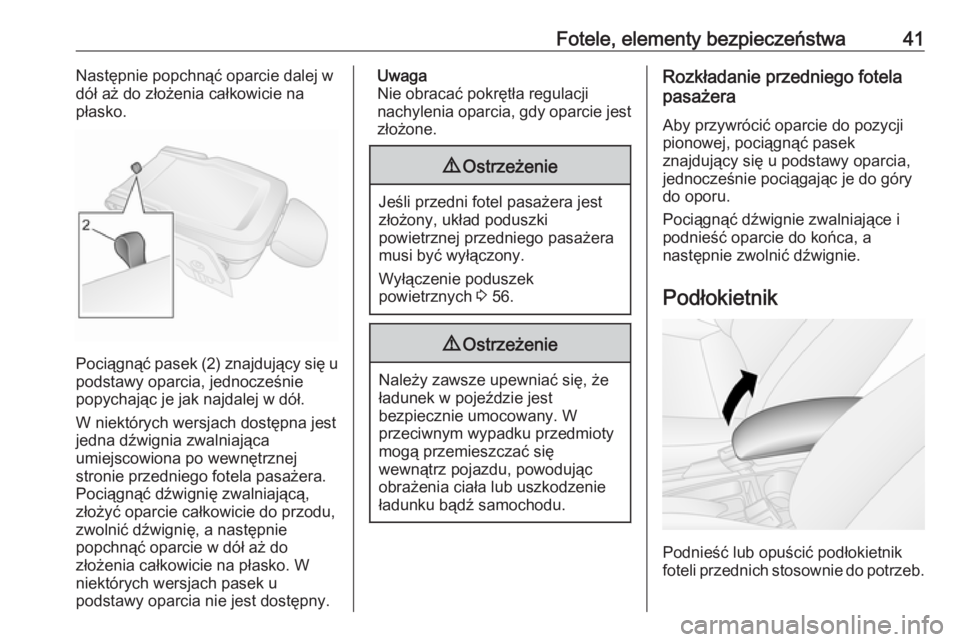

Fotele, elementy bezpieczeństwa41Następnie popchnąć oparcie dalej w
dół aż do złożenia całkowicie na
płasko.
Pociągnąć pasek (2) znajdujący się u
podstawy oparcia, jednocześnie
popychając je jak najdalej w dół.
W niektórych wersjach dostępna jest
jedna dźwignia zwalniająca
umiejscowiona po wewnętrznej
stronie przedniego fotela pasażera.
Pociągnąć dźwignię zwalniającą,
złożyć oparcie całkowicie do przodu,
zwolnić dźwignię, a następnie
popchnąć oparcie w dół aż do
złożenia całkowicie na płasko. W
niektórych wersjach pasek u
podstawy oparcia nie jest dostępny.
Uwaga
Nie obracać pokrętła regulacji
nachylenia oparcia, gdy oparcie jest złożone.9 Ostrzeżenie
Jeśli przedni fotel pasażera jest
złożony, układ poduszki
powietrznej przedniego pasażera musi być wyłączony.
Wyłączenie poduszek
powietrznych 3 56.
9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku bądź samochodu.
Rozkładanie przedniego fotela
pasażera
Aby przywrócić oparcie do pozycji
pionowej, pociągnąć pasek
znajdujący się u podstawy oparcia,
jednocześnie pociągając je do góry
do oporu.
Pociągnąć dźwignie zwalniające i
podnieść oparcie do końca, a
następnie zwolnić dźwignie.
Podłokietnik
Podnieść lub opuścić podłokietnik
foteli przednich stosownie do potrzeb.
Page 44 of 217

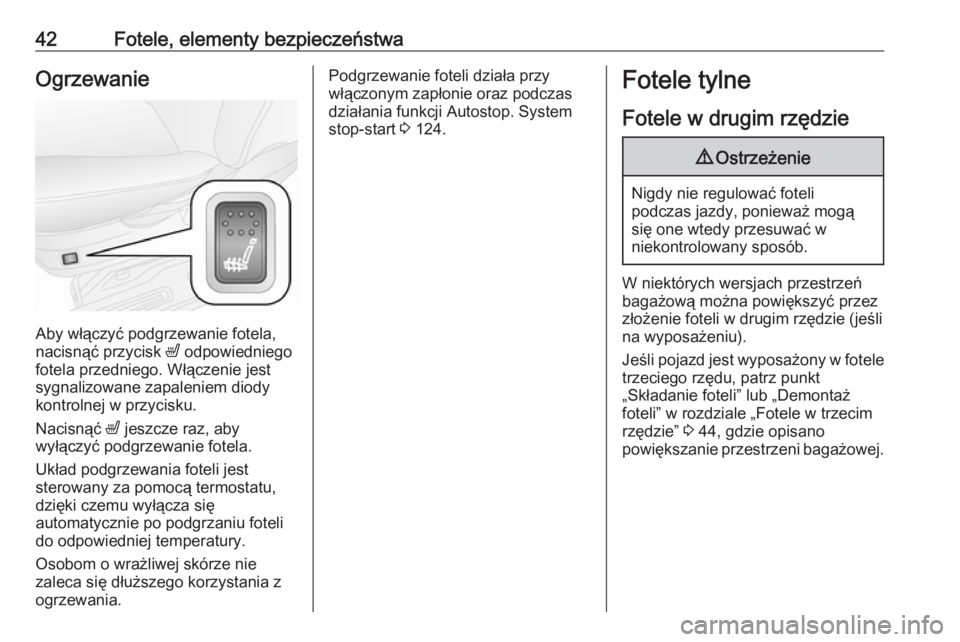

42Fotele, elementy bezpieczeństwaOgrzewanie
Aby włączyć podgrzewanie fotela,
nacisnąć przycisk ß odpowiedniego
fotela przedniego. Włączenie jest
sygnalizowane zapaleniem diody
kontrolnej w przycisku.
Nacisnąć ß jeszcze raz, aby
wyłączyć podgrzewanie fotela.
Układ podgrzewania foteli jest
sterowany za pomocą termostatu,
dzięki czemu wyłącza się
automatycznie po podgrzaniu foteli
do odpowiedniej temperatury.
Osobom o wrażliwej skórze nie
zaleca się dłuższego korzystania z
ogrzewania.
Podgrzewanie foteli działa przy
włączonym zapłonie oraz podczas
działania funkcji Autostop. System
stop-start 3 124.Fotele tylne
Fotele w drugim rzędzie9 Ostrzeżenie
Nigdy nie regulować foteli
podczas jazdy, ponieważ mogą
się one wtedy przesuwać w
niekontrolowany sposób.
W niektórych wersjach przestrzeń
bagażową można powiększyć przez
złożenie foteli w drugim rzędzie (jeśli
na wyposażeniu).
Jeśli pojazd jest wyposażony w fotele
trzeciego rzędu, patrz punkt
„Składanie foteli” lub „Demontaż
foteli” w rozdziale „Fotele w trzecim
rzędzie” 3 44, gdzie opisano
powiększanie przestrzeni bagażowej.
Page 45 of 217

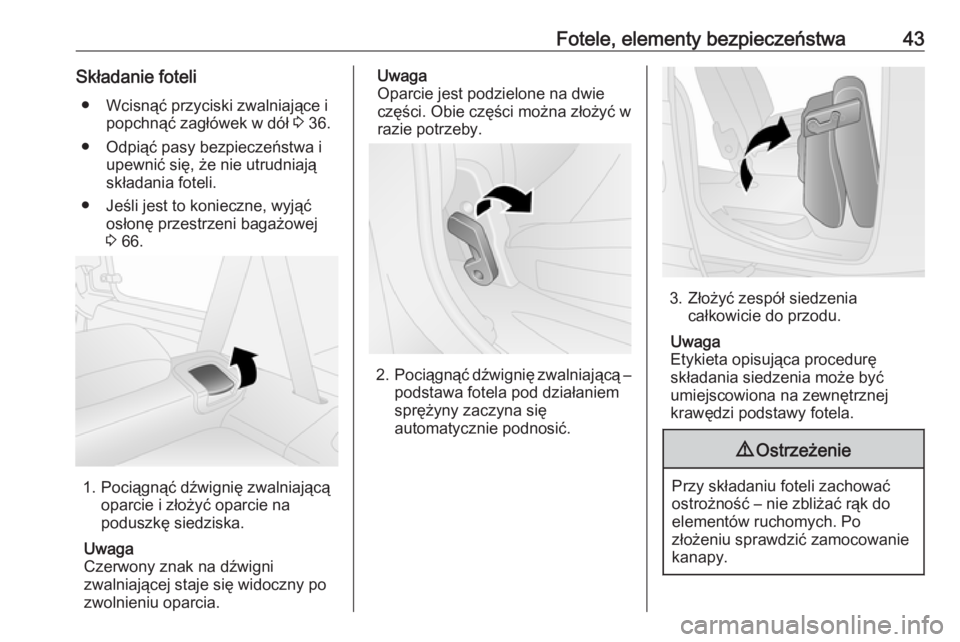

Fotele, elementy bezpieczeństwa43Składanie foteli● Wcisnąć przyciski zwalniające i popchnąć zagłówek w dół 3 36.
● Odpiąć pasy bezpieczeństwa i upewnić się, że nie utrudniają
składania foteli.
● Jeśli jest to konieczne, wyjąć osłonę przestrzeni bagażowej
3 66.
1. Pociągnąć dźwignię zwalniającą
oparcie i złożyć oparcie na
poduszkę siedziska.
Uwaga
Czerwony znak na dźwigni
zwalniającej staje się widoczny po zwolnieniu oparcia.
Uwaga
Oparcie jest podzielone na dwie
części. Obie części można złożyć w
razie potrzeby.
2. Pociągnąć dźwignię zwalniającą –
podstawa fotela pod działaniem
sprężyny zaczyna się
automatycznie podnosić.
3. Złożyć zespół siedzenia całkowicie do przodu.
Uwaga
Etykieta opisująca procedurę
składania siedzenia może być
umiejscowiona na zewnętrznej
krawędzi podstawy fotela.
9 Ostrzeżenie
Przy składaniu foteli zachować
ostrożność – nie zbliżać rąk do
elementów ruchomych. Po
złożeniu sprawdzić zamocowanie
kanapy.
Page 46 of 217

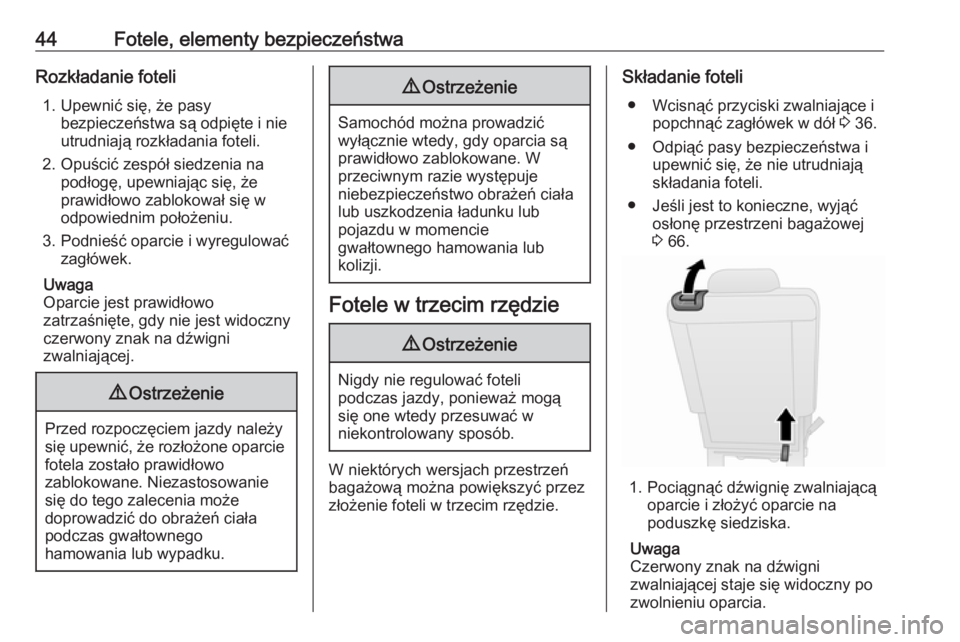

44Fotele, elementy bezpieczeństwaRozkładanie foteli1. Upewnić się, że pasy bezpieczeństwa są odpięte i nie
utrudniają rozkładania foteli.
2. Opuścić zespół siedzenia na podłogę, upewniając się, że
prawidłowo zablokował się w
odpowiednim położeniu.
3. Podnieść oparcie i wyregulować zagłówek.
Uwaga
Oparcie jest prawidłowo
zatrzaśnięte, gdy nie jest widoczny
czerwony znak na dźwigni
zwalniającej.9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcie fotela zostało prawidłowo
zablokowane. Niezastosowanie
się do tego zalecenia może
doprowadzić do obrażeń ciała
podczas gwałtownego
hamowania lub wypadku.
9 Ostrzeżenie
Samochód można prowadzić
wyłącznie wtedy, gdy oparcia są
prawidłowo zablokowane. W
przeciwnym razie występuje
niebezpieczeństwo obrażeń ciała lub uszkodzenia ładunku lub
pojazdu w momencie
gwałtownego hamowania lub
kolizji.
Fotele w trzecim rzędzie
9 Ostrzeżenie
Nigdy nie regulować foteli
podczas jazdy, ponieważ mogą
się one wtedy przesuwać w
niekontrolowany sposób.
W niektórych wersjach przestrzeń
bagażową można powiększyć przez
złożenie foteli w trzecim rzędzie.
Składanie foteli
● Wcisnąć przyciski zwalniające i popchnąć zagłówek w dół 3 36.
● Odpiąć pasy bezpieczeństwa i upewnić się, że nie utrudniają
składania foteli.
● Jeśli jest to konieczne, wyjąć osłonę przestrzeni bagażowej
3 66.
1. Pociągnąć dźwignię zwalniającą
oparcie i złożyć oparcie na
poduszkę siedziska.
Uwaga
Czerwony znak na dźwigni
zwalniającej staje się widoczny po zwolnieniu oparcia.
Page 47 of 217

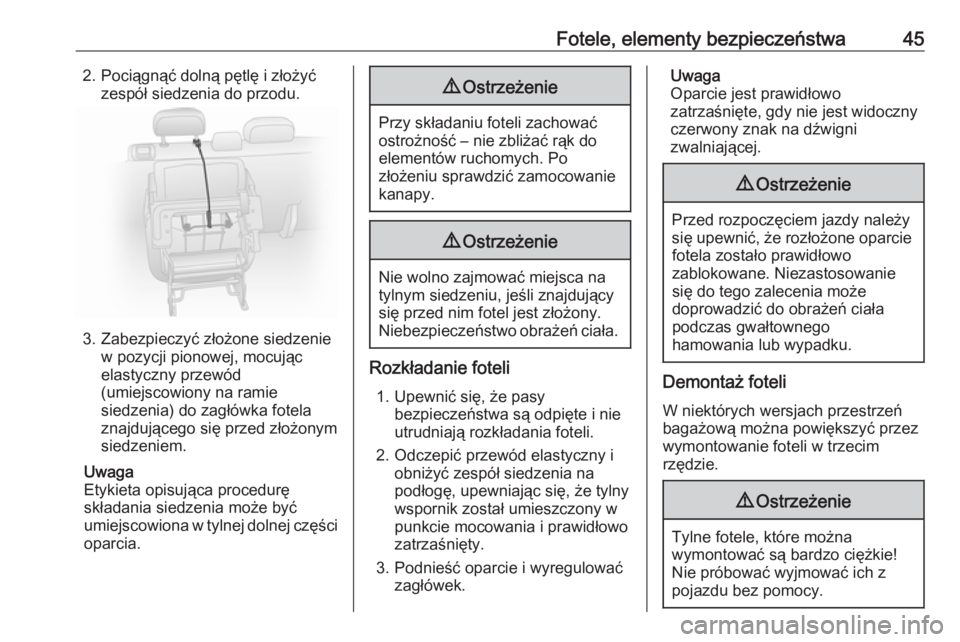

Fotele, elementy bezpieczeństwa452. Pociągnąć dolną pętlę i złożyćzespół siedzenia do przodu.
3. Zabezpieczyć złożone siedzenie w pozycji pionowej, mocując
elastyczny przewód
(umiejscowiony na ramie
siedzenia) do zagłówka fotela
znajdującego się przed złożonym
siedzeniem.
Uwaga
Etykieta opisująca procedurę składania siedzenia może być
umiejscowiona w tylnej dolnej części oparcia.
9 Ostrzeżenie
Przy składaniu foteli zachować
ostrożność – nie zbliżać rąk do
elementów ruchomych. Po
złożeniu sprawdzić zamocowanie
kanapy.
9 Ostrzeżenie
Nie wolno zajmować miejsca na
tylnym siedzeniu, jeśli znajdujący
się przed nim fotel jest złożony.
Niebezpieczeństwo obrażeń ciała.
Rozkładanie foteli
1. Upewnić się, że pasy bezpieczeństwa są odpięte i nie
utrudniają rozkładania foteli.
2. Odczepić przewód elastyczny i obniżyć zespół siedzenia na
podłogę, upewniając się, że tylny
wspornik został umieszczony w
punkcie mocowania i prawidłowo
zatrzaśnięty.
3. Podnieść oparcie i wyregulować zagłówek.
Uwaga
Oparcie jest prawidłowo
zatrzaśnięte, gdy nie jest widoczny
czerwony znak na dźwigni
zwalniającej.9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcie fotela zostało prawidłowo
zablokowane. Niezastosowanie
się do tego zalecenia może
doprowadzić do obrażeń ciała
podczas gwałtownego
hamowania lub wypadku.
Demontaż foteli
W niektórych wersjach przestrzeń
bagażową można powiększyć przez
wymontowanie foteli w trzecim
rzędzie.
9 Ostrzeżenie
Tylne fotele, które można
wymontować są bardzo ciężkie! Nie próbować wyjmować ich z
pojazdu bez pomocy.
Page 48 of 217

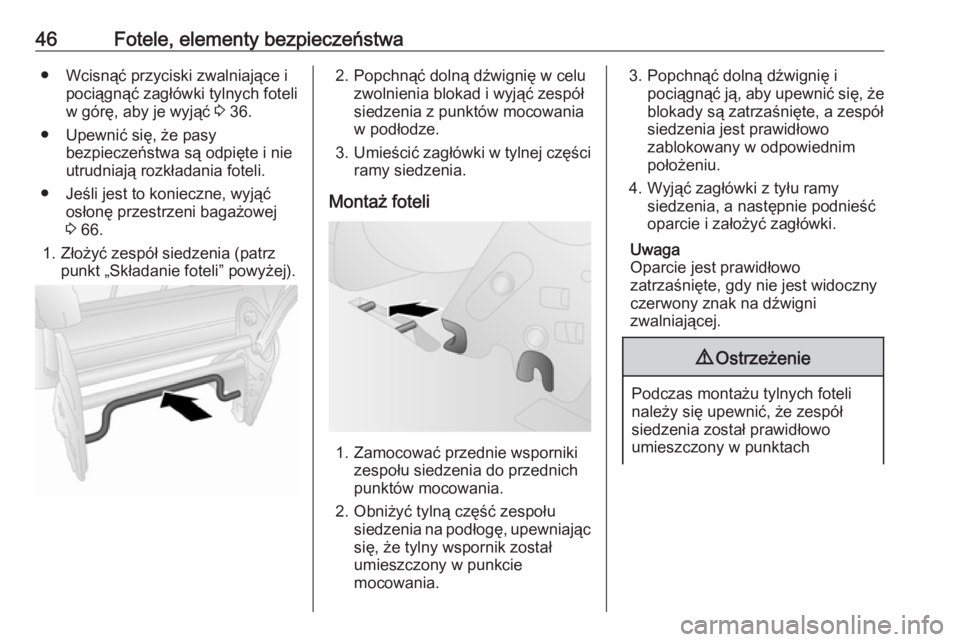

46Fotele, elementy bezpieczeństwa● Wcisnąć przyciski zwalniające ipociągnąć zagłówki tylnych foteli
w górę, aby je wyjąć 3 36.
● Upewnić się, że pasy bezpieczeństwa są odpięte i nie
utrudniają rozkładania foteli.
● Jeśli jest to konieczne, wyjąć osłonę przestrzeni bagażowej
3 66.
1. Złożyć zespół siedzenia (patrz punkt „Składanie foteli” powyżej).2. Popchnąć dolną dźwignię w celu zwolnienia blokad i wyjąć zespół
siedzenia z punktów mocowania
w podłodze.
3. Umieścić zagłówki w tylnej części
ramy siedzenia.
Montaż foteli
1. Zamocować przednie wsporniki zespołu siedzenia do przednich
punktów mocowania.
2. Obniżyć tylną część zespołu siedzenia na podłogę, upewniając
się, że tylny wspornik został
umieszczony w punkcie
mocowania.
3. Popchnąć dolną dźwignię i pociągnąć ją, aby upewnić się, żeblokady są zatrzaśnięte, a zespółsiedzenia jest prawidłowo
zablokowany w odpowiednim
położeniu.
4. Wyjąć zagłówki z tyłu ramy siedzenia, a następnie podnieść
oparcie i założyć zagłówki.
Uwaga
Oparcie jest prawidłowo
zatrzaśnięte, gdy nie jest widoczny
czerwony znak na dźwigni
zwalniającej.9 Ostrzeżenie
Podczas montażu tylnych foteli
należy się upewnić, że zespół
siedzenia został prawidłowo
umieszczony w punktach
Page 49 of 217

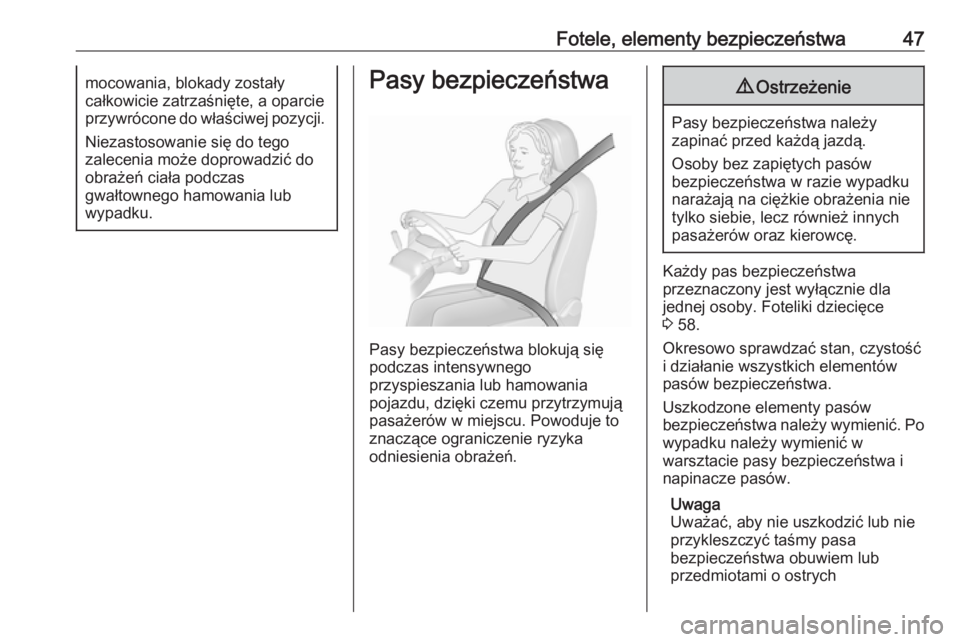

Fotele, elementy bezpieczeństwa47mocowania, blokady zostały
całkowicie zatrzaśnięte, a oparcie
przywrócone do właściwej pozycji.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała podczas
gwałtownego hamowania lub
wypadku.Pasy bezpieczeństwa
Pasy bezpieczeństwa blokują się
podczas intensywnego
przyspieszania lub hamowania
pojazdu, dzięki czemu przytrzymują
pasażerów w miejscu. Powoduje to
znaczące ograniczenie ryzyka
odniesienia obrażeń.
9 Ostrzeżenie
Pasy bezpieczeństwa należy
zapinać przed każdą jazdą.
Osoby bez zapiętych pasów
bezpieczeństwa w razie wypadku
narażają na ciężkie obrażenia nie
tylko siebie, lecz również innych
pasażerów oraz kierowcę.
Każdy pas bezpieczeństwa
przeznaczony jest wyłącznie dla
jednej osoby. Foteliki dziecięce
3 58.
Okresowo sprawdzać stan, czystość
i działanie wszystkich elementów
pasów bezpieczeństwa.
Uszkodzone elementy pasów
bezpieczeństwa należy wymienić. Po
wypadku należy wymienić w
warsztacie pasy bezpieczeństwa i
napinacze pasów.
Uwaga
Uważać, aby nie uszkodzić lub nie
przykleszczyć taśmy pasa
bezpieczeństwa obuwiem lub
przedmiotami o ostrych
Page 50 of 217

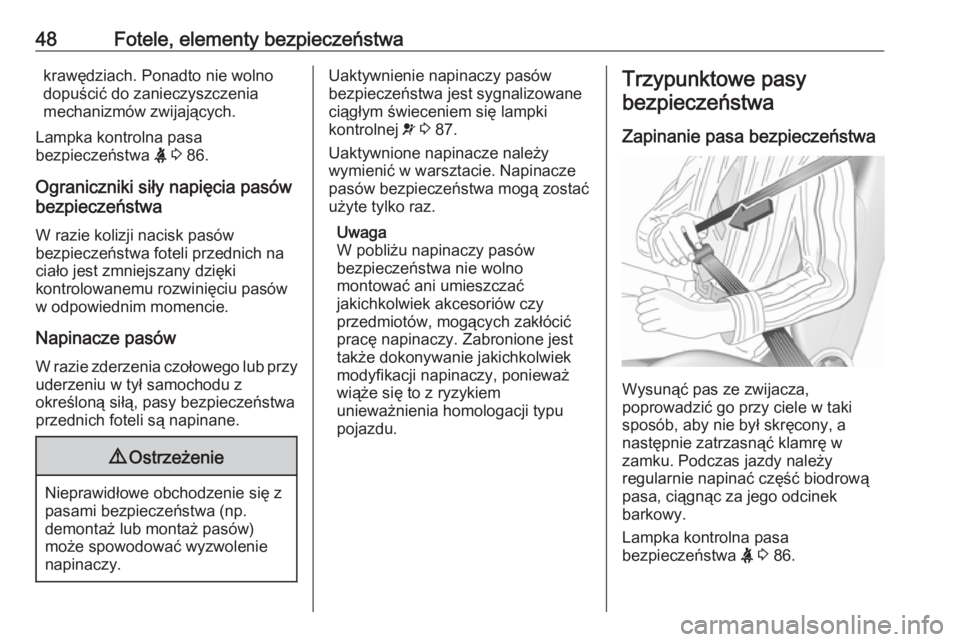

48Fotele, elementy bezpieczeństwakrawędziach. Ponadto nie wolno
dopuścić do zanieczyszczenia
mechanizmów zwijających.
Lampka kontrolna pasa
bezpieczeństwa X 3 86.
Ograniczniki siły napięcia pasów
bezpieczeństwa
W razie kolizji nacisk pasów
bezpieczeństwa foteli przednich na
ciało jest zmniejszany dzięki
kontrolowanemu rozwinięciu pasów
w odpowiednim momencie.
Napinacze pasów
W razie zderzenia czołowego lub przy
uderzeniu w tył samochodu z
określoną siłą, pasy bezpieczeństwa
przednich foteli są napinane.9 Ostrzeżenie
Nieprawidłowe obchodzenie się z
pasami bezpieczeństwa (np.
demontaż lub montaż pasów)
może spowodować wyzwolenie
napinaczy.
Uaktywnienie napinaczy pasów
bezpieczeństwa jest sygnalizowane
ciągłym świeceniem się lampki
kontrolnej v 3 87.
Uaktywnione napinacze należy
wymienić w warsztacie. Napinacze
pasów bezpieczeństwa mogą zostać
użyte tylko raz.
Uwaga
W pobliżu napinaczy pasów
bezpieczeństwa nie wolno
montować ani umieszczać
jakichkolwiek akcesoriów czy
przedmiotów, mogących zakłócić
pracę napinaczy. Zabronione jest
także dokonywanie jakichkolwiek
modyfikacji napinaczy, ponieważ
wiąże się to z ryzykiem
unieważnienia homologacji typu pojazdu.Trzypunktowe pasy
bezpieczeństwa
Zapinanie pasa bezpieczeństwa
Wysunąć pas ze zwijacza,
poprowadzić go przy ciele w taki
sposób, aby nie był skręcony, a
następnie zatrzasnąć klamrę w
zamku. Podczas jazdy należy
regularnie napinać część biodrową
pasa, ciągnąc za jego odcinek
barkowy.
Lampka kontrolna pasa
bezpieczeństwa X 3 86.
