OPEL COMBO 2017 Instrukcja obsługi (in Polish)

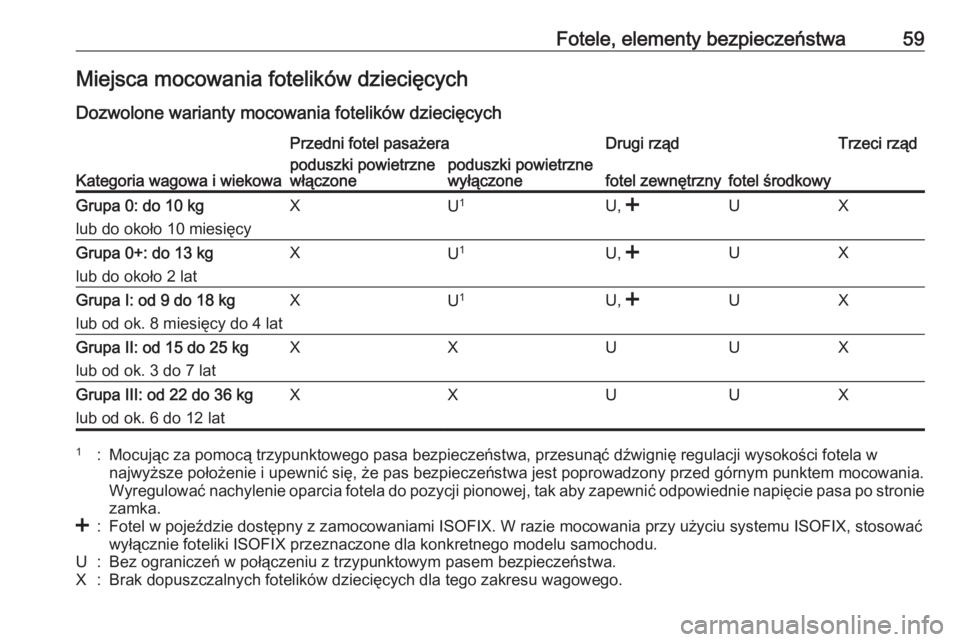

Fotele, elementy bezpieczeństwa59Miejsca mocowania fotelików dziecięcych
Dozwolone warianty mocowania fotelików dziecięcych
Kategoria wagowa i wiekowa
Przedni fotel pasażeraDrugi rządTrzeci rządpoduszki powietrzne
włączonepoduszki powietrzne
wyłączonefotel zewnętrznyfotel środkowyGrupa 0: do 10 kg
lub do około 10 miesięcyXU 1U,
lub do około 2 latXU 1U,
lub od ok. 8 miesięcy do 4 latXU 1U,
lub od ok. 3 do 7 latXXUUXGrupa III: od 22 do 36 kg
lub od ok. 6 do 12 latXXUUX1:Mocując za pomocą trzypunktowego pasa bezpieczeństwa, przesunąć dźwignię regulacji wysokości fotela w
najwyższe położenie i upewnić się, że pas bezpieczeństwa jest poprowadzony przed górnym punktem mocowania.
Wyregulować nachylenie oparcia fotela do pozycji pionowej, tak aby zapewnić odpowiednie napięcie pasa po stronie zamka.<:Fotel w pojeździe dostępny z zamocowaniami ISOFIX. W razie mocowania przy użyciu systemu ISOFIX, stosować
wyłącznie foteliki ISOFIX przeznaczone dla konkretnego modelu samochodu.U:Bez ograniczeń w połączeniu z trzypunktowym pasem bezpieczeństwa.X:Brak dopuszczalnych fotelików dziecięcych dla tego zakresu wagowego.

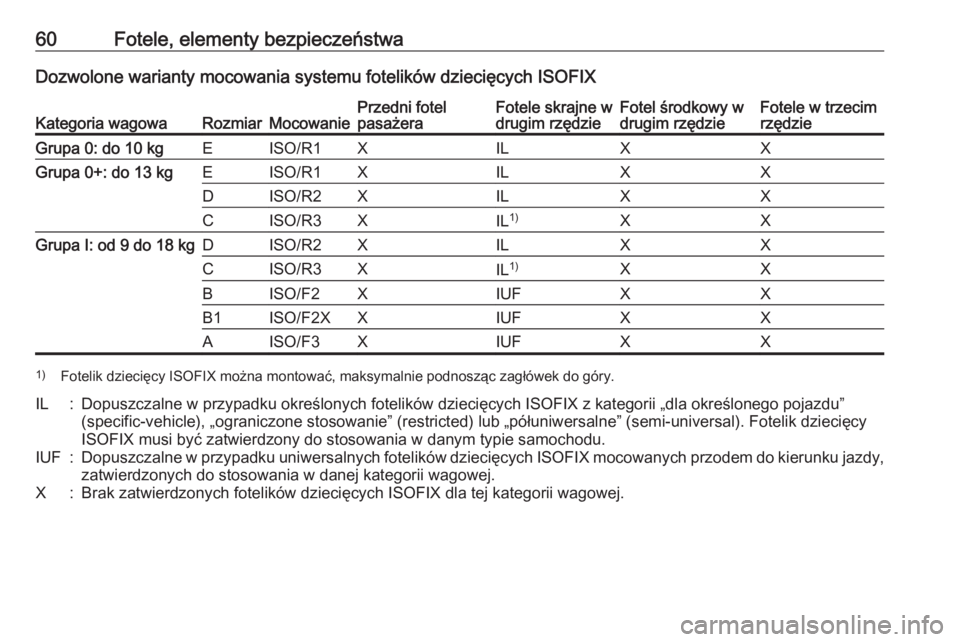

60Fotele, elementy bezpieczeństwaDozwolone warianty mocowania systemu fotelików dziecięcych ISOFIXKategoria wagowaRozmiarMocowaniePrzedni fotel
pasażeraFotele skrajne w
drugim rzędzieFotel środkowy w
drugim rzędzieFotele w trzecim
rzędzieGrupa 0: do 10 kgEISO/R1XILXXGrupa 0+: do 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XIL 1)XXGrupa I: od 9 do 18 kgDISO/R2XILXXCISO/R3XIL1)XXBISO/F2XIUFXXB1ISO/F2XXIUFXXAISO/F3XIUFXX1)
Fotelik dziecięcy ISOFIX można montować, maksymalnie podnosząc zagłówek do góry.IL:Dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego pojazdu”
(specific-vehicle), „ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik dziecięcy ISOFIX musi być zatwierdzony do stosowania w danym typie samochodu.IUF:Dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy,
zatwierdzonych do stosowania w danej kategorii wagowej.X:Brak zatwierdzonych fotelików dziecięcych ISOFIX dla tej kategorii wagowej.

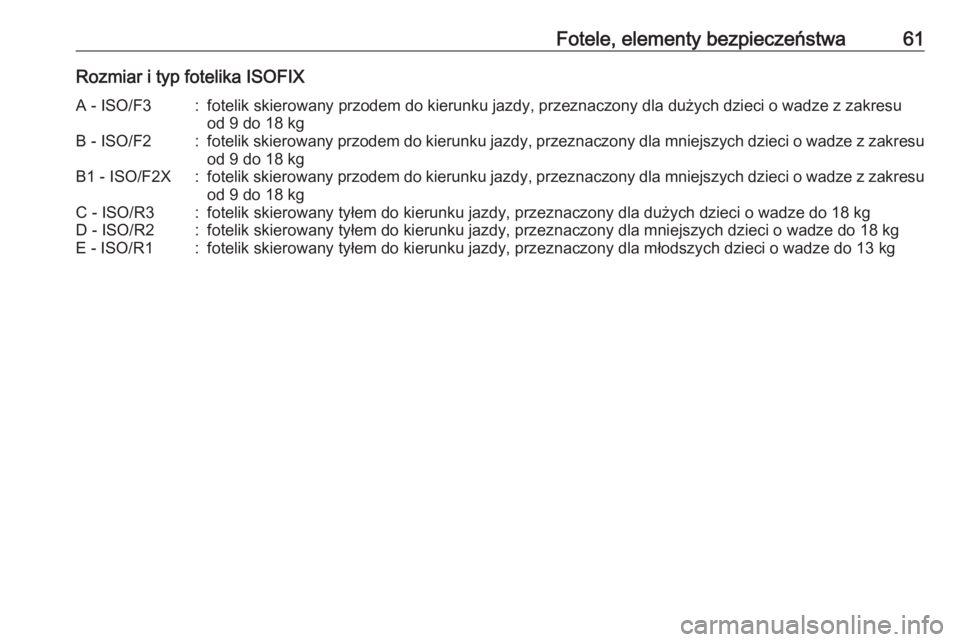

Fotele, elementy bezpieczeństwa61Rozmiar i typ fotelika ISOFIXA - ISO/F3:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresuod 9 do 18 kgB - ISO/F2:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kgB1 - ISO/F2X:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kgC - ISO/R3:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kgD - ISO/R2:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kgE - ISO/R1:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla młodszych dzieci o wadze do 13 kg

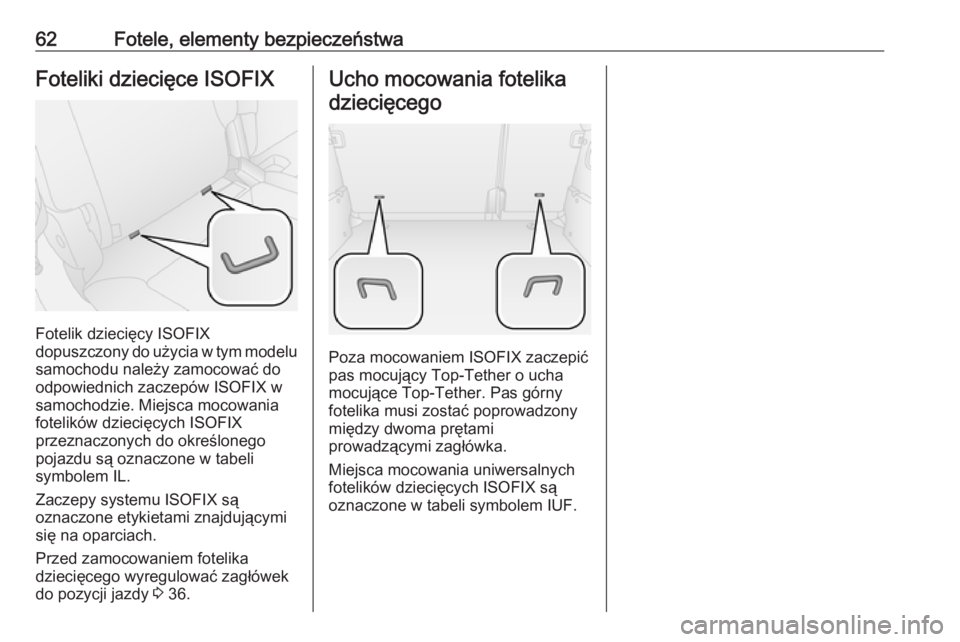

62Fotele, elementy bezpieczeństwaFoteliki dziecięce ISOFIX
Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie. Miejsca mocowania
fotelików dziecięcych ISOFIX
przeznaczonych do określonego
pojazdu są oznaczone w tabeli
symbolem IL.
Zaczepy systemu ISOFIX są
oznaczone etykietami znajdującymi
się na oparciach.
Przed zamocowaniem fotelika
dziecięcego wyregulować zagłówek
do pozycji jazdy 3 36.
Ucho mocowania fotelika
dziecięcego
Poza mocowaniem ISOFIX zaczepić
pas mocujący Top-Tether o ucha
mocujące Top-Tether. Pas górny
fotelika musi zostać poprowadzony
między dwoma prętami
prowadzącymi zagłówka.
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF.

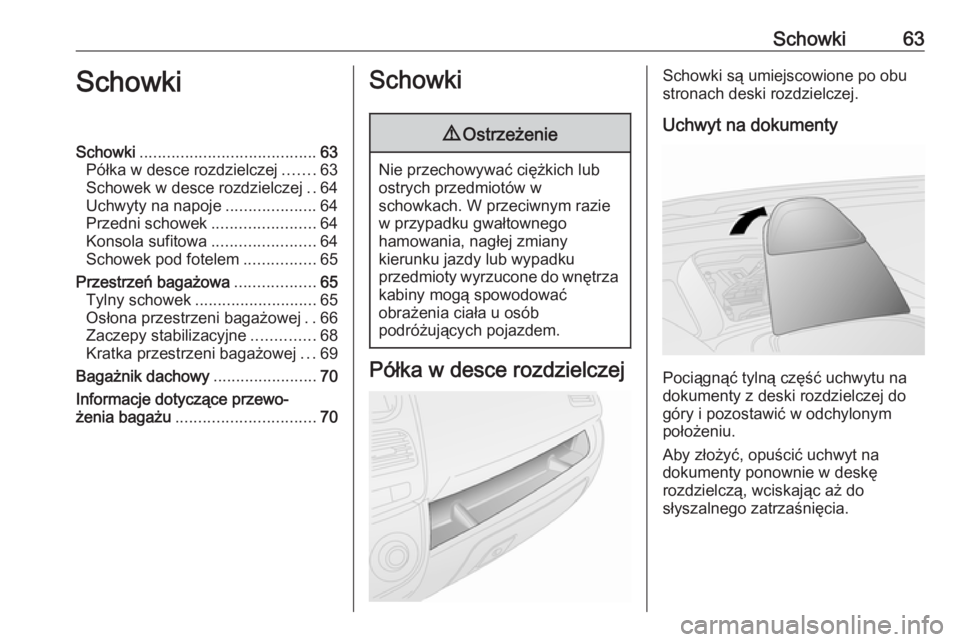

Schowki63SchowkiSchowki....................................... 63
Półka w desce rozdzielczej .......63
Schowek w desce rozdzielczej ..64
Uchwyty na napoje ....................64
Przedni schowek .......................64
Konsola sufitowa .......................64
Schowek pod fotelem ................65
Przestrzeń bagażowa ..................65
Tylny schowek ........................... 65
Osłona przestrzeni bagażowej ..66
Zaczepy stabilizacyjne ..............68
Kratka przestrzeni bagażowej ...69
Bagażnik dachowy .......................70
Informacje dotyczące przewo‐ żenia bagażu ............................... 70Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie
w przypadku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
przedmioty wyrzucone do wnętrza
kabiny mogą spowodować
obrażenia ciała u osób
podróżujących pojazdem.
Półka w desce rozdzielczej
Schowki są umiejscowione po obu
stronach deski rozdzielczej.
Uchwyt na dokumenty
Pociągnąć tylną część uchwytu na
dokumenty z deski rozdzielczej do góry i pozostawić w odchylonym
położeniu.
Aby złożyć, opuścić uchwyt na
dokumenty ponownie w deskę
rozdzielczą, wciskając aż do
słyszalnego zatrzaśnięcia.

64SchowkiSchowek w descerozdzielczej
Pociągnąć za uchwyt, aby otworzyć
pokrywę schowka w desce
rozdzielczej.
W zależności od wersji schowek w
desce rozdzielczej może być
zamykany przy użyciu kluczyka
zapłonowego.
Podczas jazdy schowek musi być zamknięty.
Uchwyty na napoje
Uchwyty na napoje znajdują się w
konsoli między przednimi fotelami.
Uchwyty na napoje mogą służyć
również jako podstawy dla
przenośnej popielniczki 3 79.
Przedni schowek Schowki są umiejscowione w
kieszeniach drzwi przednich.
Wieszaki na ubrania znajdują się na
przegrodzie kabiny (jeśli na
wyposażeniu).
Konsola sufitowa
W konsoli sufitowej przechowywać
tylko lekkie przedmioty, takie jak
papiery lub mapy.

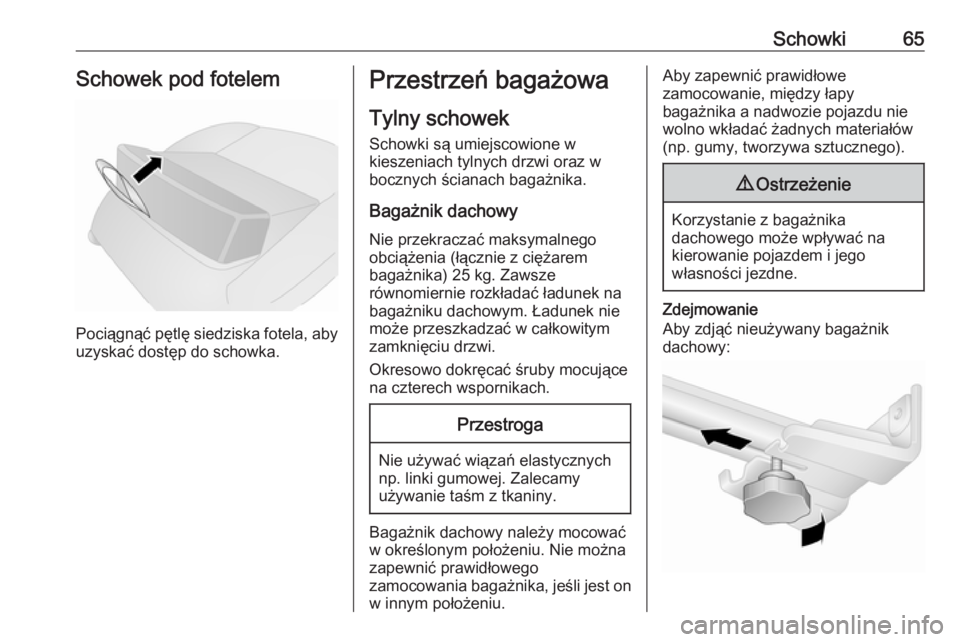

Schowki65Schowek pod fotelem
Pociągnąć pętlę siedziska fotela, aby
uzyskać dostęp do schowka.
Przestrzeń bagażowa
Tylny schowek Schowki są umiejscowione w
kieszeniach tylnych drzwi oraz w
bocznych ścianach bagażnika.
Bagażnik dachowy
Nie przekraczać maksymalnego
obciążenia (łącznie z ciężarem
bagażnika) 25 kg. Zawsze
równomiernie rozkładać ładunek na
bagażniku dachowym. Ładunek nie
może przeszkadzać w całkowitym
zamknięciu drzwi.
Okresowo dokręcać śruby mocujące na czterech wspornikach.Przestroga
Nie używać wiązań elastycznych
np. linki gumowej. Zalecamy
używanie taśm z tkaniny.
Bagażnik dachowy należy mocować
w określonym położeniu. Nie można
zapewnić prawidłowego
zamocowania bagażnika, jeśli jest on w innym położeniu.
Aby zapewnić prawidłowe
zamocowanie, między łapy
bagażnika a nadwozie pojazdu nie
wolno wkładać żadnych materiałów
(np. gumy, tworzywa sztucznego).9 Ostrzeżenie
Korzystanie z bagażnika
dachowego może wpływać na
kierowanie pojazdem i jego
własności jezdne.
Zdejmowanie
Aby zdjąć nieużywany bagażnik
dachowy:

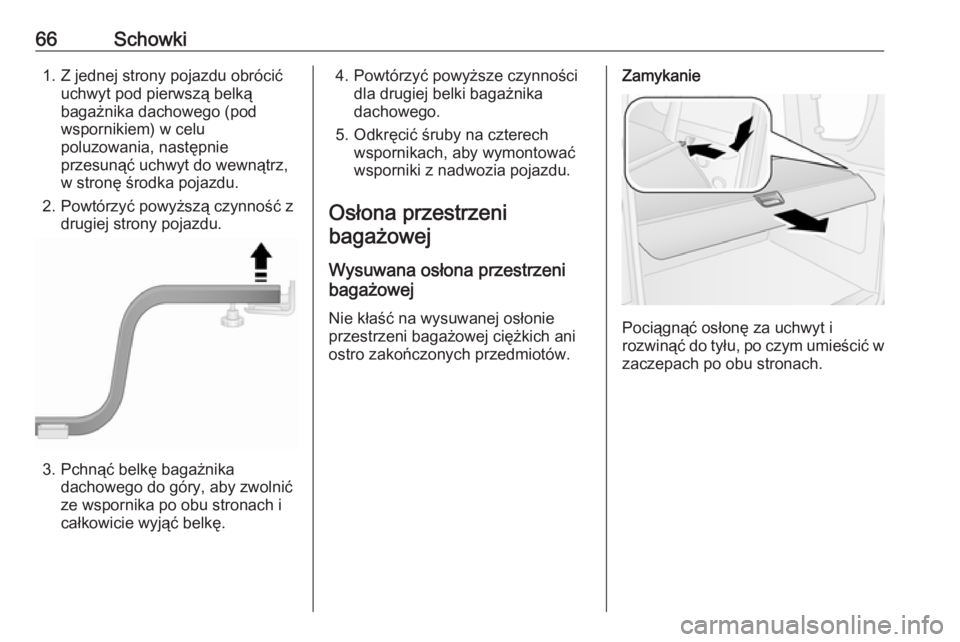

66Schowki1. Z jednej strony pojazdu obrócićuchwyt pod pierwszą belką
bagażnika dachowego (pod
wspornikiem) w celu
poluzowania, następnie
przesunąć uchwyt do wewnątrz,
w stronę środka pojazdu.
2. Powtórzyć powyższą czynność z drugiej strony pojazdu.
3. Pchnąć belkę bagażnika dachowego do góry, aby zwolnić
ze wspornika po obu stronach i
całkowicie wyjąć belkę.
4. Powtórzyć powyższe czynności dla drugiej belki bagażnika
dachowego.
5. Odkręcić śruby na czterech wspornikach, aby wymontować
wsporniki z nadwozia pojazdu.
Osłona przestrzeni bagażowej
Wysuwana osłona przestrzeni
bagażowej
Nie kłaść na wysuwanej osłonie
przestrzeni bagażowej ciężkich ani
ostro zakończonych przedmiotów.Zamykanie
Pociągnąć osłonę za uchwyt i
rozwinąć do tyłu, po czym umieścić w
zaczepach po obu stronach.

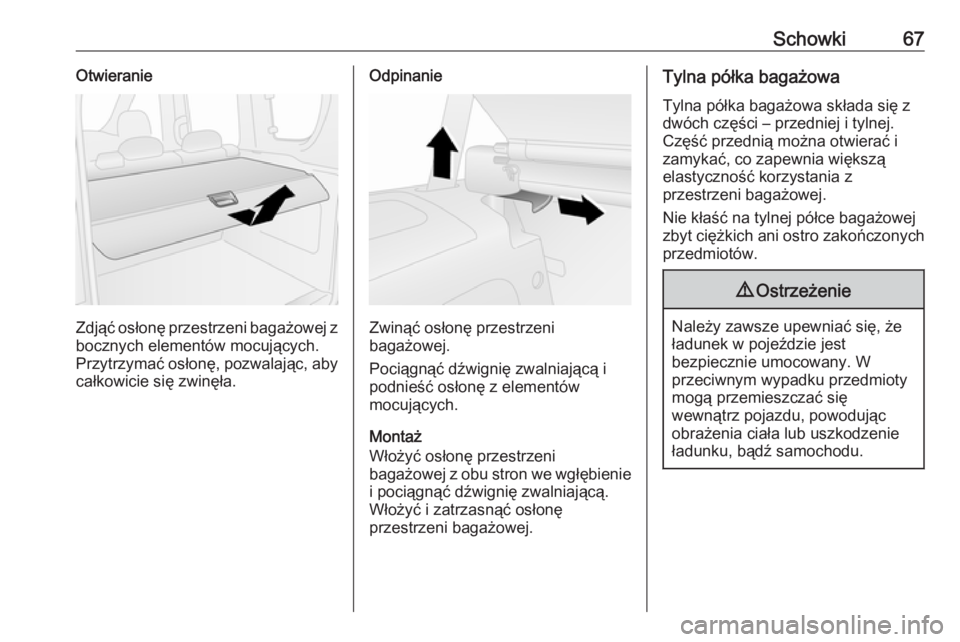

Schowki67Otwieranie
Zdjąć osłonę przestrzeni bagażowej z
bocznych elementów mocujących.
Przytrzymać osłonę, pozwalając, aby całkowicie się zwinęła.
Odpinanie
Zwinąć osłonę przestrzeni
bagażowej.
Pociągnąć dźwignię zwalniającą i
podnieść osłonę z elementów
mocujących.
Montaż
Włożyć osłonę przestrzeni
bagażowej z obu stron we wgłębienie
i pociągnąć dźwignię zwalniającą. Włożyć i zatrzasnąć osłonę
przestrzeni bagażowej.
Tylna półka bagażowa
Tylna półka bagażowa składa się z
dwóch części – przedniej i tylnej.
Część przednią można otwierać i
zamykać, co zapewnia większą
elastyczność korzystania z
przestrzeni bagażowej.
Nie kłaść na tylnej półce bagażowej
zbyt ciężkich ani ostro zakończonych przedmiotów.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku, bądź samochodu.

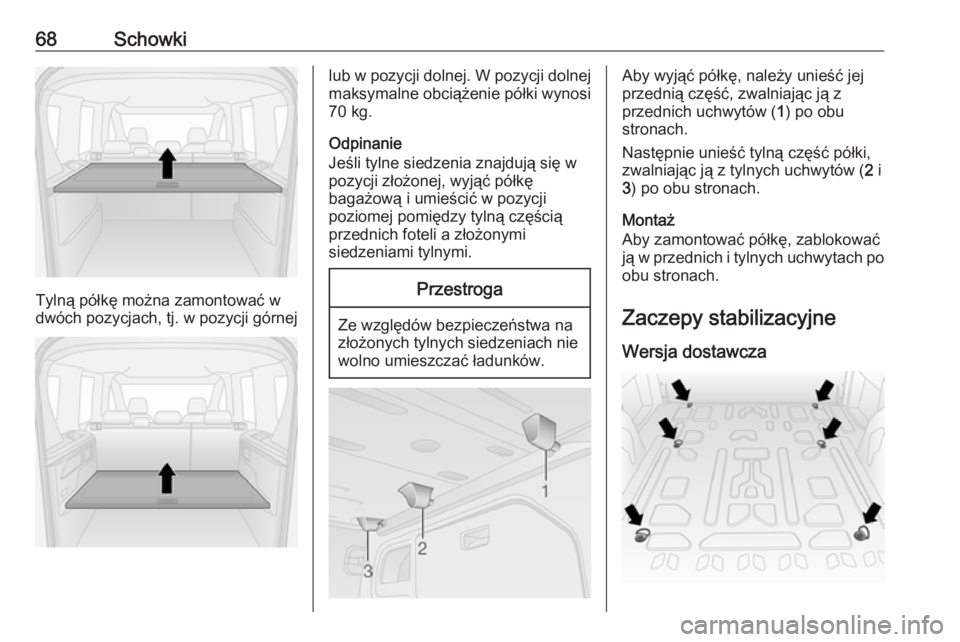

68Schowki
Tylną półkę można zamontować w
dwóch pozycjach, tj. w pozycji górnej
lub w pozycji dolnej. W pozycji dolnej maksymalne obciążenie półki wynosi70 kg.
Odpinanie
Jeśli tylne siedzenia znajdują się w
pozycji złożonej, wyjąć półkę
bagażową i umieścić w pozycji
poziomej pomiędzy tylną częścią
przednich foteli a złożonymi
siedzeniami tylnymi.Przestroga
Ze względów bezpieczeństwa na
złożonych tylnych siedzeniach nie wolno umieszczać ładunków.
Aby wyjąć półkę, należy unieść jej
przednią część, zwalniając ją z
przednich uchwytów ( 1) po obu
stronach.
Następnie unieść tylną część półki,
zwalniając ją z tylnych uchwytów ( 2 i
3 ) po obu stronach.
Montaż
Aby zamontować półkę, zablokować
ją w przednich i tylnych uchwytach po obu stronach.
Zaczepy stabilizacyjne
Wersja dostawcza
