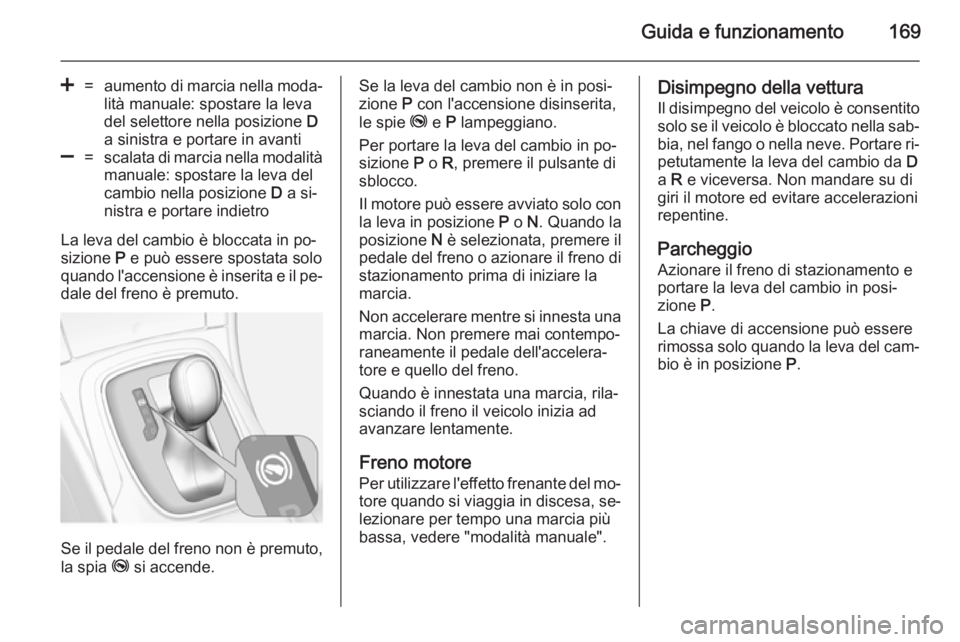

Guida e funzionamento169
<=aumento di marcia nella moda‐lità manuale: spostare la leva
del selettore nella posizione D
a sinistra e portare in avanti]=scalata di marcia nella modalità
manuale: spostare la leva del
cambio nella posizione D a si‐
nistra e portare indietro
La leva del cambio è bloccata in po‐
sizione P e può essere spostata solo
quando l'accensione è inserita e il pe‐ dale del freno è premuto.
Se il pedale del freno non è premuto,
la spia j si accende.
Se la leva del cambio non è in posi‐
zione P con l'accensione disinserita,
le spie j e P lampeggiano.
Per portare la leva del cambio in po‐
sizione P o R, premere il pulsante di
sblocco.
Il motore può essere avviato solo con la leva in posizione P o N. Quando la
posizione N è selezionata, premere il
pedale del freno o azionare il freno di
stazionamento prima di iniziare la
marcia.
Non accelerare mentre si innesta una marcia. Non premere mai contempo‐
raneamente il pedale dell'accelera‐
tore e quello del freno.
Quando è innestata una marcia, rila‐
sciando il freno il veicolo inizia ad
avanzare lentamente.
Freno motore Per utilizzare l'effetto frenante del mo‐
tore quando si viaggia in discesa, se‐
lezionare per tempo una marcia più bassa, vedere "modalità manuale".Disimpegno della vettura
Il disimpegno del veicolo è consentito
solo se il veicolo è bloccato nella sab‐ bia, nel fango o nella neve. Portare ri‐petutamente la leva del cambio da D
a R e viceversa. Non mandare su di
giri il motore ed evitare accelerazioni
repentine.
Parcheggio
Azionare il freno di stazionamento e
portare la leva del cambio in posi‐
zione P.
La chiave di accensione può essere
rimossa solo quando la leva del cam‐ bio è in posizione P.

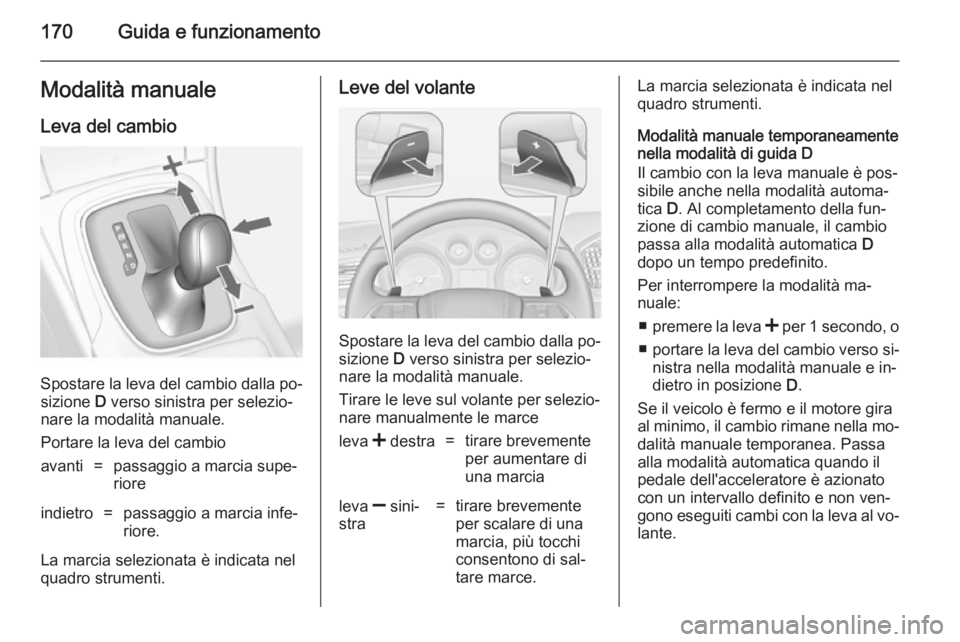

170Guida e funzionamentoModalità manuale
Leva del cambio
Spostare la leva del cambio dalla po‐ sizione D verso sinistra per selezio‐
nare la modalità manuale.
Portare la leva del cambio
avanti=passaggio a marcia supe‐
rioreindietro=passaggio a marcia infe‐
riore.
La marcia selezionata è indicata nel
quadro strumenti.
Leve del volante
Spostare la leva del cambio dalla po‐ sizione D verso sinistra per selezio‐
nare la modalità manuale.
Tirare le leve sul volante per selezio‐
nare manualmente le marce
leva < destra=tirare brevemente
per aumentare di
una marcialeva ] sini‐
stra=tirare brevemente
per scalare di una
marcia, più tocchi
consentono di sal‐
tare marce.La marcia selezionata è indicata nel
quadro strumenti.
Modalità manuale temporaneamente
nella modalità di guida D
Il cambio con la leva manuale è pos‐ sibile anche nella modalità automa‐tica D. Al completamento della fun‐
zione di cambio manuale, il cambio
passa alla modalità automatica D
dopo un tempo predefinito.
Per interrompere la modalità ma‐ nuale:
■ premere la leva < per 1 secondo, o
■ portare la leva del cambio verso si‐
nistra nella modalità manuale e in‐
dietro in posizione D.
Se il veicolo è fermo e il motore gira
al minimo, il cambio rimane nella mo‐ dalità manuale temporanea. Passa
alla modalità automatica quando il
pedale dell'acceleratore è azionato
con un intervallo definito e non ven‐
gono eseguiti cambi con la leva al vo‐
lante.

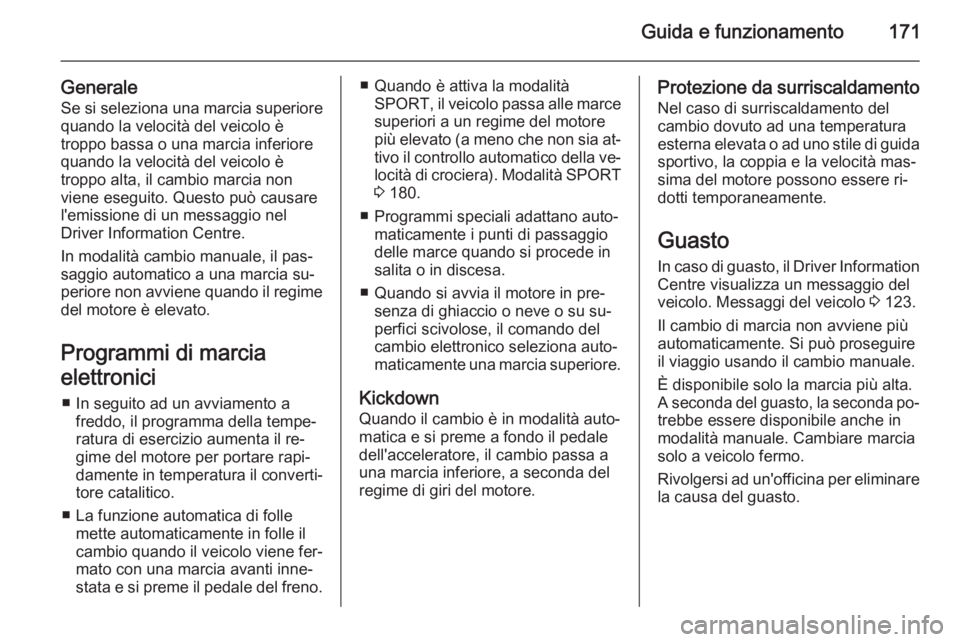

Guida e funzionamento171
GeneraleSe si seleziona una marcia superiore
quando la velocità del veicolo è
troppo bassa o una marcia inferiore quando la velocità del veicolo è
troppo alta, il cambio marcia non
viene eseguito. Questo può causare
l'emissione di un messaggio nel
Driver Information Centre.
In modalità cambio manuale, il pas‐
saggio automatico a una marcia su‐
periore non avviene quando il regime del motore è elevato.
Programmi di marcia
elettronici ■ In seguito ad un avviamento a freddo, il programma della tempe‐
ratura di esercizio aumenta il re‐
gime del motore per portare rapi‐ damente in temperatura il converti‐ tore catalitico.
■ La funzione automatica di folle mette automaticamente in folle il
cambio quando il veicolo viene fer‐
mato con una marcia avanti inne‐
stata e si preme il pedale del freno.■ Quando è attiva la modalità SPORT , il veicolo passa alle marce
superiori a un regime del motore
più elevato (a meno che non sia at‐
tivo il controllo automatico della ve‐ locità di crociera). Modalità SPORT
3 180.
■ Programmi speciali adattano auto‐ maticamente i punti di passaggio
delle marce quando si procede in
salita o in discesa.
■ Quando si avvia il motore in pre‐ senza di ghiaccio o neve o su su‐
perfici scivolose, il comando del
cambio elettronico seleziona auto‐
maticamente una marcia superiore.
Kickdown Quando il cambio è in modalità auto‐matica e si preme a fondo il pedale
dell'acceleratore, il cambio passa a
una marcia inferiore, a seconda del
regime di giri del motore.Protezione da surriscaldamento
Nel caso di surriscaldamento del
cambio dovuto ad una temperatura
esterna elevata o ad uno stile di guida sportivo, la coppia e la velocità mas‐
sima del motore possono essere ri‐
dotti temporaneamente.
Guasto
In caso di guasto, il Driver Information
Centre visualizza un messaggio del
veicolo. Messaggi del veicolo 3 123.
Il cambio di marcia non avviene più
automaticamente. Si può proseguire
il viaggio usando il cambio manuale.
È disponibile solo la marcia più alta.
A seconda del guasto, la seconda po‐
trebbe essere disponibile anche in
modalità manuale. Cambiare marcia
solo a veicolo fermo.
Rivolgersi ad un'officina per eliminare la causa del guasto.

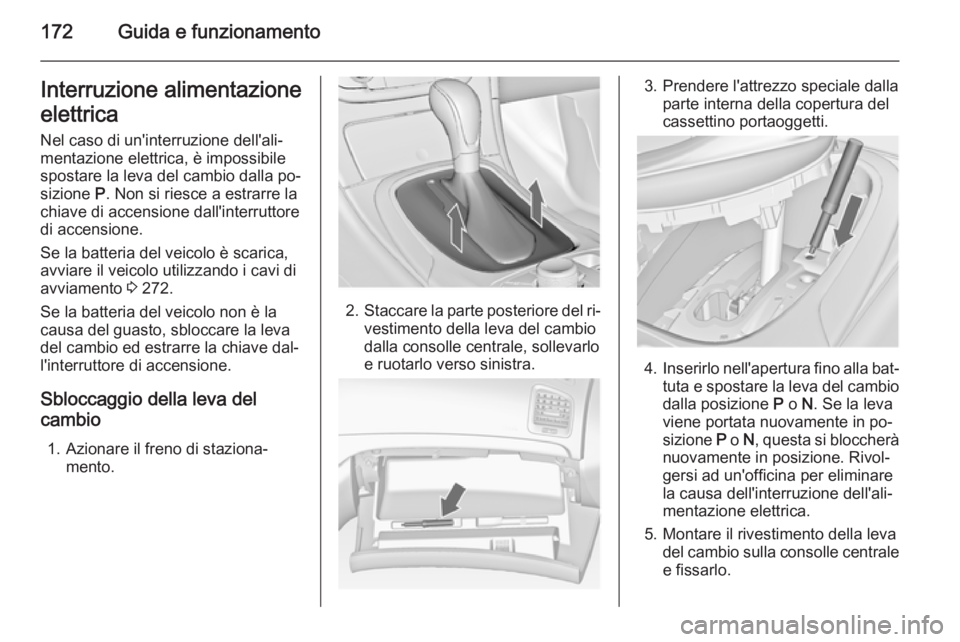

172Guida e funzionamentoInterruzione alimentazione
elettrica
Nel caso di un'interruzione dell'ali‐
mentazione elettrica, è impossibile
spostare la leva del cambio dalla po‐
sizione P. Non si riesce a estrarre la
chiave di accensione dall'interruttore
di accensione.
Se la batteria del veicolo è scarica,
avviare il veicolo utilizzando i cavi di
avviamento 3 272.
Se la batteria del veicolo non è la
causa del guasto, sbloccare la leva
del cambio ed estrarre la chiave dal‐
l'interruttore di accensione.
Sbloccaggio della leva delcambio
1. Azionare il freno di staziona‐ mento.
2.Staccare la parte posteriore del ri‐
vestimento della leva del cambiodalla consolle centrale, sollevarlo
e ruotarlo verso sinistra.
3. Prendere l'attrezzo speciale dalla parte interna della copertura del
cassettino portaoggetti.
4. Inserirlo nell'apertura fino alla bat‐
tuta e spostare la leva del cambio
dalla posizione P o N. Se la leva
viene portata nuovamente in po‐
sizione P o N, questa si bloccherà
nuovamente in posizione. Rivol‐
gersi ad un'officina per eliminare
la causa dell'interruzione dell'ali‐
mentazione elettrica.
5. Montare il rivestimento della leva del cambio sulla consolle centrale
e fissarlo.

Guida e funzionamento173
Estrazione della chiave
dall'interruttore di accensione
1. Prendere l'attrezzo speciale dalla parte interna della copertura del
cassettino portaoggetti.
2. Inserire l'attrezzo speciale nell'a‐ pertura sotto all'interruttore di ac‐
censione fino a battuta e ruotarlo
leggermente.
3. Ruotare l'attrezzo speciale in avanti ed estrarre la chiave dal‐
l'interruttore di accensione. È pos‐
sibile che siano necessari alcuni
tentativi prima di riuscire ad
estrarre la chiave.
Cambio manuale
Per innestare la retromarcia, con il
veicolo fermo premere il pulsante di
sblocco sulla leva del cambio e inne‐
stare la marcia.
Se la marcia non si innesta, portare la leva del cambio in posizione di folle,
rilasciare il pedale della frizione e pre‐
merlo nuovamente; ripetere quindi la
selezione della marcia.
Evitare di staccare parzialmente la fri‐ zione quando non serve.

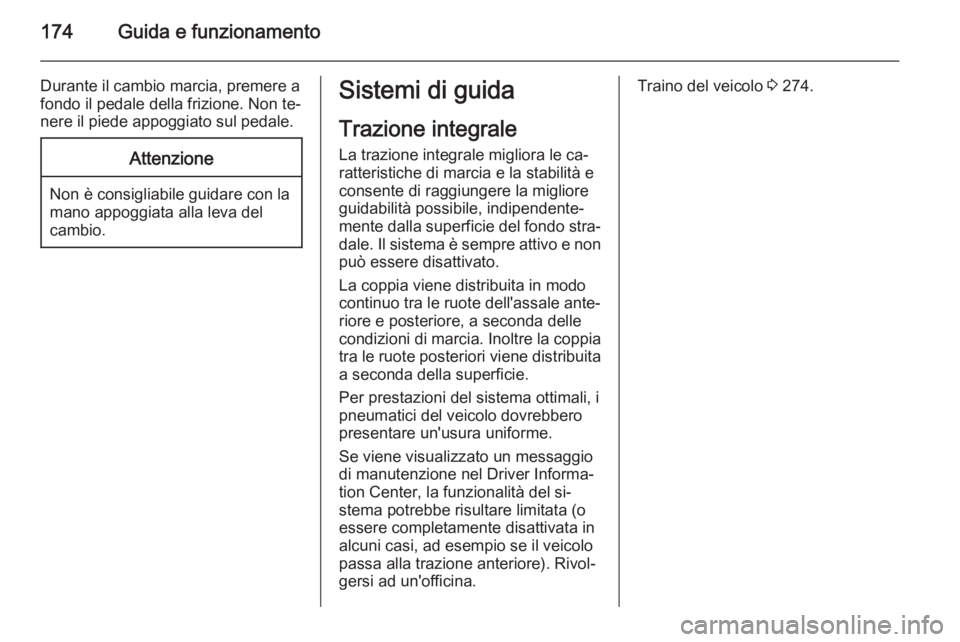

174Guida e funzionamento
Durante il cambio marcia, premere a
fondo il pedale della frizione. Non te‐
nere il piede appoggiato sul pedale.Attenzione
Non è consigliabile guidare con la
mano appoggiata alla leva del
cambio.
Sistemi di guida
Trazione integrale
La trazione integrale migliora le ca‐
ratteristiche di marcia e la stabilità e
consente di raggiungere la migliore
guidabilità possibile, indipendente‐
mente dalla superficie del fondo stra‐
dale. Il sistema è sempre attivo e non
può essere disattivato.
La coppia viene distribuita in modo
continuo tra le ruote dell'assale ante‐
riore e posteriore, a seconda delle
condizioni di marcia. Inoltre la coppia tra le ruote posteriori viene distribuita
a seconda della superficie.
Per prestazioni del sistema ottimali, i
pneumatici del veicolo dovrebbero
presentare un'usura uniforme.
Se viene visualizzato un messaggio
di manutenzione nel Driver Informa‐
tion Center, la funzionalità del si‐
stema potrebbe risultare limitata (o
essere completamente disattivata in
alcuni casi, ad esempio se il veicolo
passa alla trazione anteriore). Rivol‐
gersi ad un'officina.Traino del veicolo 3 274.

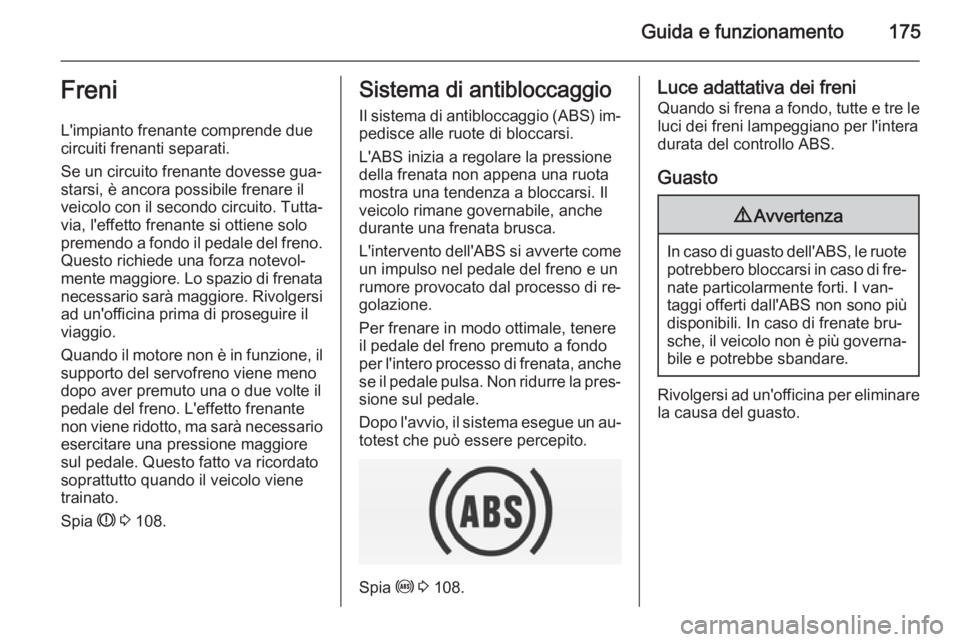

Guida e funzionamento175Freni
L'impianto frenante comprende due
circuiti frenanti separati.
Se un circuito frenante dovesse gua‐ starsi, è ancora possibile frenare il
veicolo con il secondo circuito. Tutta‐ via, l'effetto frenante si ottiene solo
premendo a fondo il pedale del freno.
Questo richiede una forza notevol‐
mente maggiore. Lo spazio di frenata necessario sarà maggiore. Rivolgersi ad un'officina prima di proseguire il
viaggio.
Quando il motore non è in funzione, il
supporto del servofreno viene meno
dopo aver premuto una o due volte il
pedale del freno. L'effetto frenante
non viene ridotto, ma sarà necessario
esercitare una pressione maggiore
sul pedale. Questo fatto va ricordato
soprattutto quando il veicolo viene
trainato.
Spia R 3 108.Sistema di antibloccaggio
Il sistema di antibloccaggio (ABS) im‐ pedisce alle ruote di bloccarsi.
L'ABS inizia a regolare la pressione
della frenata non appena una ruota
mostra una tendenza a bloccarsi. Il
veicolo rimane governabile, anche
durante una frenata brusca.
L'intervento dell'ABS si avverte come
un impulso nel pedale del freno e un
rumore provocato dal processo di re‐
golazione.
Per frenare in modo ottimale, tenere
il pedale del freno premuto a fondo
per l'intero processo di frenata, anche se il pedale pulsa. Non ridurre la pres‐ sione sul pedale.
Dopo l'avvio, il sistema esegue un au‐
totest che può essere percepito.
Spia u 3 108.
Luce adattativa dei freni
Quando si frena a fondo, tutte e tre le luci dei freni lampeggiano per l'intera
durata del controllo ABS.
Guasto9 Avvertenza
In caso di guasto dell'ABS, le ruote
potrebbero bloccarsi in caso di fre‐ nate particolarmente forti. I van‐
taggi offerti dall'ABS non sono più
disponibili. In caso di frenate bru‐
sche, il veicolo non è più governa‐
bile e potrebbe sbandare.
Rivolgersi ad un'officina per eliminare la causa del guasto.

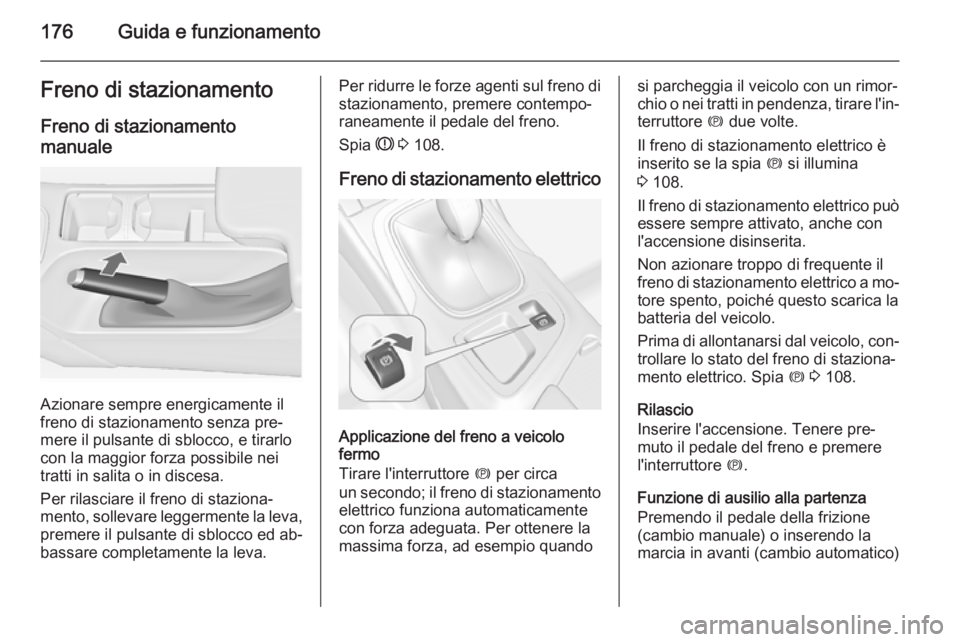

176Guida e funzionamentoFreno di stazionamento
Freno di stazionamento manuale
Azionare sempre energicamente il
freno di stazionamento senza pre‐
mere il pulsante di sblocco, e tirarlo
con la maggior forza possibile nei
tratti in salita o in discesa.
Per rilasciare il freno di staziona‐
mento, sollevare leggermente la leva,
premere il pulsante di sblocco ed ab‐
bassare completamente la leva.
Per ridurre le forze agenti sul freno di stazionamento, premere contempo‐
raneamente il pedale del freno.
Spia R 3 108.
Freno di stazionamento elettrico
Applicazione del freno a veicolo
fermo
Tirare l'interruttore m per circa
un secondo; il freno di stazionamento
elettrico funziona automaticamente
con forza adeguata. Per ottenere la
massima forza, ad esempio quando
si parcheggia il veicolo con un rimor‐
chio o nei tratti in pendenza, tirare l'in‐ terruttore m due volte.
Il freno di stazionamento elettrico è
inserito se la spia m si illumina
3 108.
Il freno di stazionamento elettrico può
essere sempre attivato, anche con
l'accensione disinserita.
Non azionare troppo di frequente il
freno di stazionamento elettrico a mo‐ tore spento, poiché questo scarica la
batteria del veicolo.
Prima di allontanarsi dal veicolo, con‐ trollare lo stato del freno di staziona‐
mento elettrico. Spia m 3 108.
Rilascio
Inserire l'accensione. Tenere pre‐
muto il pedale del freno e premere
l'interruttore m.
Funzione di ausilio alla partenza Premendo il pedale della frizione
(cambio manuale) o inserendo la
marcia in avanti (cambio automatico)

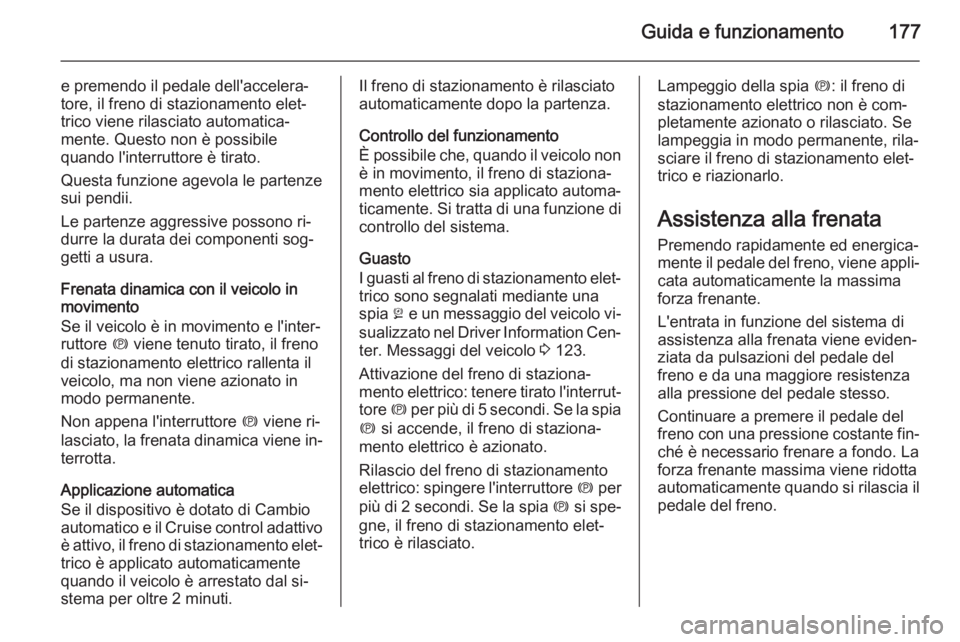

Guida e funzionamento177
e premendo il pedale dell'accelera‐
tore, il freno di stazionamento elet‐
trico viene rilasciato automatica‐
mente. Questo non è possibile
quando l'interruttore è tirato.
Questa funzione agevola le partenze
sui pendii.
Le partenze aggressive possono ri‐
durre la durata dei componenti sog‐
getti a usura.
Frenata dinamica con il veicolo in
movimento
Se il veicolo è in movimento e l'inter‐
ruttore m viene tenuto tirato, il freno
di stazionamento elettrico rallenta il
veicolo, ma non viene azionato in
modo permanente.
Non appena l'interruttore m viene ri‐
lasciato, la frenata dinamica viene in‐
terrotta.
Applicazione automatica
Se il dispositivo è dotato di Cambio
automatico e il Cruise control adattivo è attivo, il freno di stazionamento elet‐
trico è applicato automaticamente
quando il veicolo è arrestato dal si‐
stema per oltre 2 minuti.Il freno di stazionamento è rilasciato
automaticamente dopo la partenza.
Controllo del funzionamento
È possibile che, quando il veicolo non è in movimento, il freno di staziona‐
mento elettrico sia applicato automa‐
ticamente. Si tratta di una funzione di
controllo del sistema.
Guasto
I guasti al freno di stazionamento elet‐ trico sono segnalati mediante una
spia j e un messaggio del veicolo vi‐
sualizzato nel Driver Information Cen‐
ter. Messaggi del veicolo 3 123.
Attivazione del freno di staziona‐ mento elettrico: tenere tirato l'interrut‐ tore m per più di 5 secondi. Se la spia
m si accende, il freno di staziona‐
mento elettrico è azionato.
Rilascio del freno di stazionamento
elettrico: spingere l'interruttore m per
più di 2 secondi . Se la spia m si spe‐
gne, il freno di stazionamento elet‐
trico è rilasciato.Lampeggio della spia m: il freno di
stazionamento elettrico non è com‐
pletamente azionato o rilasciato. Se
lampeggia in modo permanente, rila‐
sciare il freno di stazionamento elet‐
trico e riazionarlo.
Assistenza alla frenata
Premendo rapidamente ed energica‐
mente il pedale del freno, viene appli‐ cata automaticamente la massima
forza frenante.
L'entrata in funzione del sistema di assistenza alla frenata viene eviden‐
ziata da pulsazioni del pedale del
freno e da una maggiore resistenza alla pressione del pedale stesso.
Continuare a premere il pedale del
freno con una pressione costante fin‐ ché è necessario frenare a fondo. La
forza frenante massima viene ridotta automaticamente quando si rilascia il
pedale del freno.

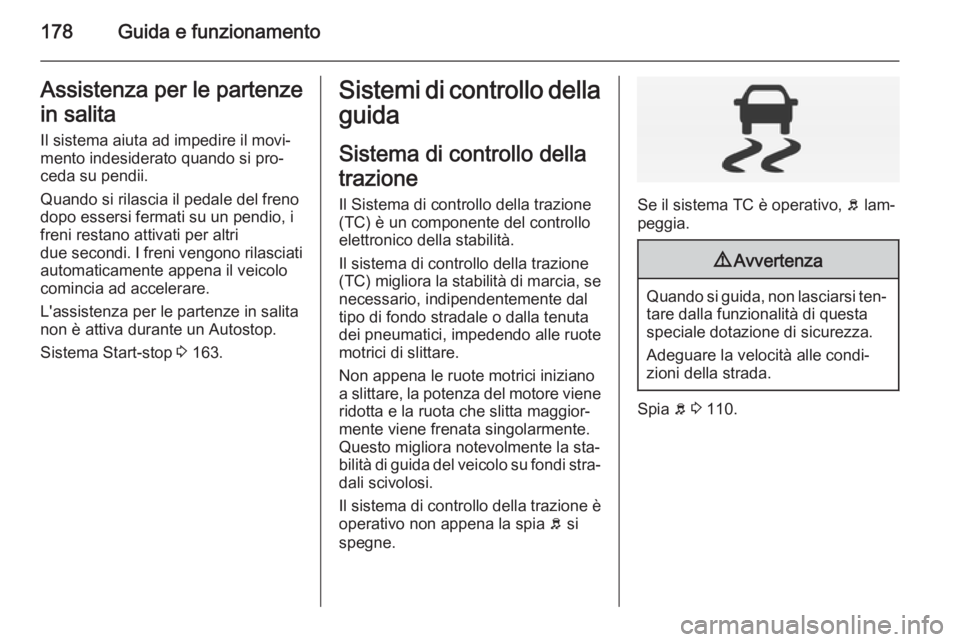

178Guida e funzionamentoAssistenza per le partenzein salita
Il sistema aiuta ad impedire il movi‐
mento indesiderato quando si pro‐
ceda su pendii.
Quando si rilascia il pedale del freno
dopo essersi fermati su un pendio, i
freni restano attivati per altri
due secondi . I freni vengono rilasciati
automaticamente appena il veicolo
comincia ad accelerare.
L'assistenza per le partenze in salita
non è attiva durante un Autostop.
Sistema Start-stop 3 163.Sistemi di controllo della
guida
Sistema di controllo della
trazione Il Sistema di controllo della trazione
(TC) è un componente del controllo
elettronico della stabilità.
Il sistema di controllo della trazione
(TC) migliora la stabilità di marcia, se necessario, indipendentemente dal
tipo di fondo stradale o dalla tenuta
dei pneumatici, impedendo alle ruote
motrici di slittare.
Non appena le ruote motrici iniziano a slittare, la potenza del motore viene
ridotta e la ruota che slitta maggior‐
mente viene frenata singolarmente.
Questo migliora notevolmente la sta‐
bilità di guida del veicolo su fondi stra‐ dali scivolosi.
Il sistema di controllo della trazione è
operativo non appena la spia b si
spegne.
Se il sistema TC è operativo, b lam‐
peggia.
9 Avvertenza
Quando si guida, non lasciarsi ten‐
tare dalla funzionalità di questa
speciale dotazione di sicurezza.
Adeguare la velocità alle condi‐
zioni della strada.
Spia b 3 110.
