Conservação do veículo259
Indicadores de mudança de
direcção dianteiros
1. Rodar a tampa para a esquerda e
retirá-la.
2. Rodar o suporte da lâmpada para
a esquerda para desencaixar.
Afastar o suporte da lâmpada do
reflector.
3. Desengatar o suporte da lâmpada
do conector da ficha
desengatando e puxando.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
Luzes laterais/Luzes de
condução diurna As luzes laterais e as luzes de
condução diurna são LED. Em caso
de falha, mandar substituir os LED
numa oficina.
Faróis de nevoeiro As lâmpadas estão acessíveis a
partir da parte inferior do veículo.

260Conservação do veículo
1. Rodar o casquilho da lâmpadapara a esquerda e retirá-lo do
reflector.
2. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
3. Remover e substituir o casquilho com a lâmpada e ligar a ligação
da ficha.
4. Inserir o casquilho da lâmpada no
reflector e rodar no sentido
horário para engatar.
Luzes traseiras
Hatchback de 5 portas / Berlina
de 4 portas1. Retirar a tampa do interior da bagageira.
2. Desapertar manualmente trêsporcas de fixação em plástico
pelo lado de dentro.

Conservação do veículo261
3. Extrair cuidadosamente o grupoóptico das reentrâncias.
4. Rodar para a esquerda ocasquilho da lâmpada e retirar.
Substituir a lâmpada retirando ou
rodando:
Indicador de mudança de
direcção 1
Luz de nevoeiro traseira 2,
apenas no lado do condutor
Luz de marcha-atrás 3
As luzes traseiras e a luz do
travão são LED. em casa de falha,
mandar substituir os LED numa
oficina.
5. Inserir o suporte da lâmpada no conjunto das luzes traseiras e
rodar no sentido horário. Montar o grupo óptico com os pinos de
retenção dentro das reentrâncias
da carroçaria do veículo e apertar as porcas de fixação de plásticopelo lado de dentro da bagageira.
Fechar cobertura.Sports Tourer/Country Tourer
1. Destranque e abra a cobertura da
porta da bagageira.

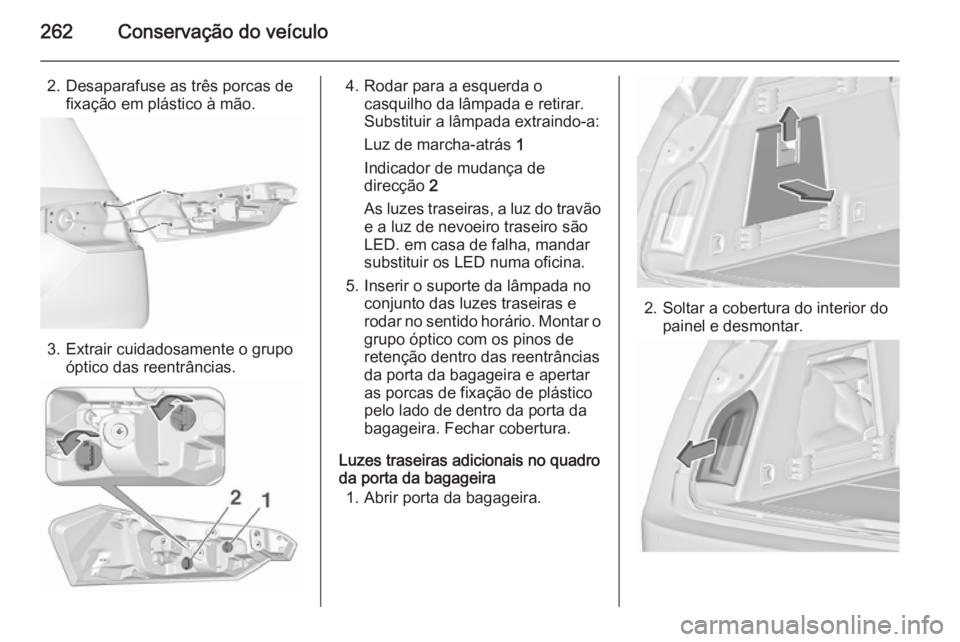

262Conservação do veículo
2. Desaparafuse as três porcas defixação em plástico à mão.
3. Extrair cuidadosamente o grupo óptico das reentrâncias.
4. Rodar para a esquerda ocasquilho da lâmpada e retirar.
Substituir a lâmpada extraindo-a:
Luz de marcha-atrás 1
Indicador de mudança de
direcção 2
As luzes traseiras, a luz do travão e a luz de nevoeiro traseiro são
LED. em casa de falha, mandar
substituir os LED numa oficina.
5. Inserir o suporte da lâmpada no conjunto das luzes traseiras e
rodar no sentido horário. Montar o
grupo óptico com os pinos de
retenção dentro das reentrâncias
da porta da bagageira e apertar
as porcas de fixação de plástico
pelo lado de dentro da porta da
bagageira. Fechar cobertura.
Luzes traseiras adicionais no quadro
da porta da bagageira
1. Abrir porta da bagageira.
2. Soltar a cobertura do interior do painel e desmontar.

Conservação do veículo263
3. Pressionar para fora ocompartimento da lâmpada no
interior do painel lateral.
4. Rodar a porca de plástico para a esquerda e desmontar o
casquilho da lâmpada.
5. Pressionar a lâmpada ligeiramente para dentro do
casquilho, rodar no sentido anti-
-horário, retirar e substituir a
lâmpada. Montar a porca de
plástico no casquilho da lâmpada
rodando para a direita.
Luz traseira ( 1)
Indicador de mudança de
direcção ( 2)
6. Montar o casquilho da lâmpada no quadro da porta da bagageira.
Fechar a cobertura no painel
lateral.
Indicadores de mudança
de direcção laterais Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para o respectivo lado esquerdo eremover com a extremidade
direita.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.

264Conservação do veículo
3. Retirar a lâmpada do casquilho esubstituí-la.
4. Inserir o suporte da lâmpada e rodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula
1. Inserir uma chave de parafusos no alojamento da lâmpada,
pressionar para o lado e soltar a
mola.
2. Retirar a lâmpada para baixo, com cuidado para não puxar o
cabo.
3. Retirar o casquilho da lâmpada do
alojamento da lâmpada rodando
no sentido contrário dos ponteiros do relógio.
4. Retirar a lâmpada do casquilho e substituí-la.
5. Inserir o casquilho da lâmpada no
alojamento da lâmpada e rodar no
sentido dos ponteiros do relógio.
6. Inserir a lâmpada no pára- -choques e deixar engatar.
Luzes interiores Luz de cortesia, luzes de leitura
Substituir as lâmpadas numa oficina.

Conservação do veículo265

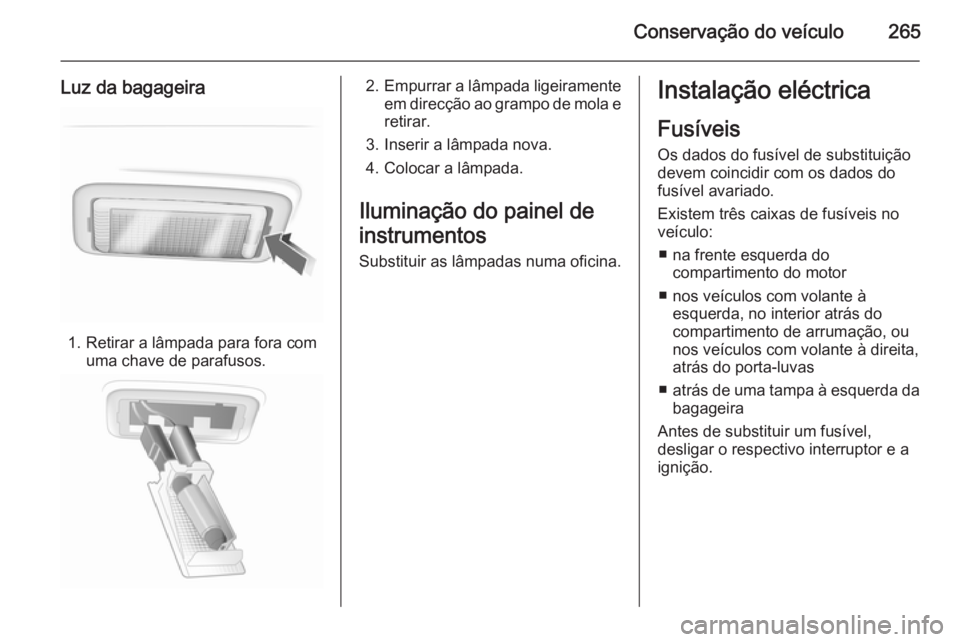

Luz da bagageira
1. Retirar a lâmpada para fora comuma chave de parafusos.
2.Empurrar a lâmpada ligeiramente
em direcção ao grampo de mola e retirar.
3. Inserir a lâmpada nova.
4. Colocar a lâmpada.
Iluminação do painel de
instrumentos
Substituir as lâmpadas numa oficina.Instalação eléctrica
Fusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
■ na frente esquerda do compartimento do motor
■ nos veículos com volante à esquerda, no interior atrás do
compartimento de arrumação, ou
nos veículos com volante à direita,
atrás do porta-luvas
■ atrás de uma tampa à esquerda da
bagageira
Antes de substituir um fusível,
desligar o respectivo interruptor e a
ignição.

266Conservação do veículo
No veículo existem tipos diferentes
de fusíveis.
Consoante o tipo de fusível, um
fusível queimado pode ser
reconhecido pelo filamento derretido. Não substituir o fusível enquanto não
se corrigir o que levou a que
queimasse.
Algumas funções são protegidas por
vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Extractor de fusíveis
Um extractor de fusíveis encontra-se
na caixa de fusíveis no
compartimento do motor.
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.

Conservação do veículo267Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desencaixar a tampa, levantar para
cima e retirar.
N.ºCircuito1Módulo de controlo da caixa de
velocidades2Módulo de controlo do motor3–4–5Ignição/Módulo de controlo da
caixa de velocidades/Módulo de controlo do motor6Limpa-pára-brisas7–8Injecção do combustível/
Sistema de ignição9Injecção do combustível/
Sistema de ignição10Módulo de controlo do motor11Sonda Lambda12Motor de arranque13Aquecimento do sensor do
acelerador

268Conservação do veículo
N.ºCircuito14Iluminação15Limpa-vidros do óculo traseiro16Bomba de vácuo/Medidor de
caudal da massa de ar/Sensor
de presença de água no
combustível/Transformador de
CC17–18Iluminação dianteira adaptável19Iluminação dianteira adaptável20Bomba do combustível21Vidros traseiros eléctricos22ABS23Direcção de Esforço Variável24Vidros dianteiros eléctricos25Pontos de saída de energia26ABS27Travão de mão eléctricoN.ºCircuito28Óculo traseiro aquecido29Banco eléctrico esquerdo30Banco eléctrico direito31Sistema de ar condicionado32Módulo de controlo da carro‐
çaria33Bancos dianteiros aquecidos34Tecto de abrir35Sistema de informação e lazer36–37Máximos lado direito38Máximos lado esquerdo39–40–41Bomba de vácuo42Ventoinha do radiadorN.ºCircuito43Bateria do veículo/Transfor‐
mador de CC (apenas em
veículos com sistema pára/
arranca)44Sistema de lava-faróis45Ventoinha do radiador46Terminal 87/Relé principal47Sonda Lambda48Luzes de nevoeiro49Médios da direita50Médios da esquerda51Buzina52Ignição53Ignição/Bancos dianteiros venti‐ lados54Ignição55Vidros eléctricos/Rebatimento
dos espelhos retrovisores56Lava-pára-brisas
