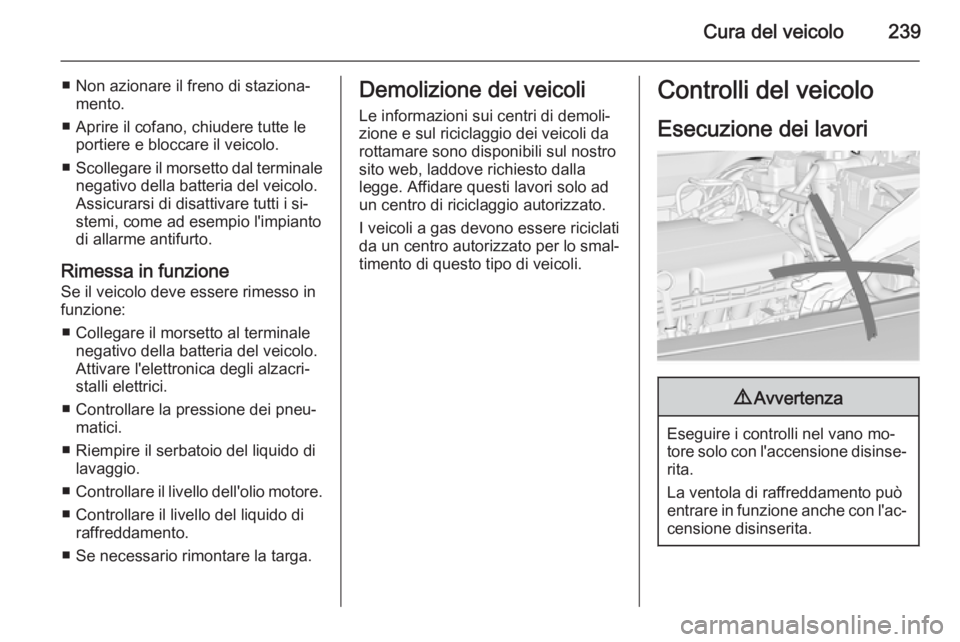

Cura del veicolo239
■ Non azionare il freno di staziona‐mento.
■ Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
■ Scollegare il morsetto dal terminale
negativo della batteria del veicolo.
Assicurarsi di disattivare tutti i si‐
stemi, come ad esempio l'impianto
di allarme antifurto.
Rimessa in funzione
Se il veicolo deve essere rimesso in
funzione:
■ Collegare il morsetto al terminale negativo della batteria del veicolo.
Attivare l'elettronica degli alzacri‐
stalli elettrici.
■ Controllare la pressione dei pneu‐ matici.
■ Riempire il serbatoio del liquido di lavaggio.
■ Controllare il livello dell'olio motore.
■ Controllare il livello del liquido di raffreddamento.
■ Se necessario rimontare la targa.Demolizione dei veicoli
Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web, laddove richiesto dalla
legge. Affidare questi lavori solo ad
un centro di riciclaggio autorizzato.
I veicoli a gas devono essere riciclati
da un centro autorizzato per lo smal‐
timento di questo tipo di veicoli.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano mo‐
tore solo con l'accensione disinse‐ rita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐
censione disinserita.

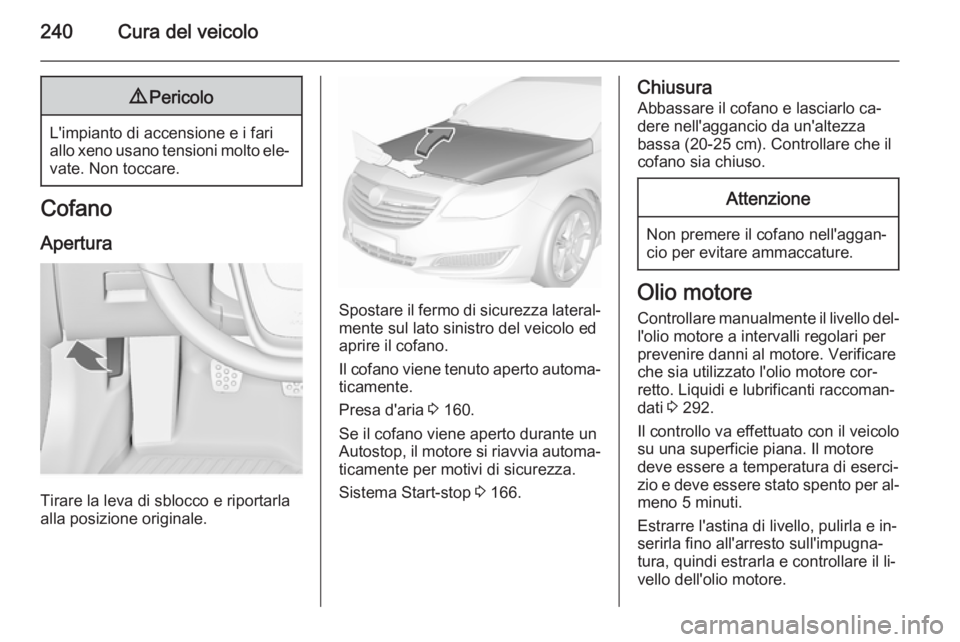

240Cura del veicolo9Pericolo
L'impianto di accensione e i fari
allo xeno usano tensioni molto ele‐ vate. Non toccare.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.
Spostare il fermo di sicurezza lateral‐ mente sul lato sinistro del veicolo ed
aprire il cofano.
Il cofano viene tenuto aperto automa‐
ticamente.
Presa d'aria 3 160.
Se il cofano viene aperto durante un
Autostop, il motore si riavvia automa‐ ticamente per motivi di sicurezza.
Sistema Start-stop 3 166.
Chiusura
Abbassare il cofano e lasciarlo ca‐ dere nell'aggancio da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.Attenzione
Non premere il cofano nell'aggan‐
cio per evitare ammaccature.
Olio motore
Controllare manualmente il livello del‐
l'olio motore a intervalli regolari per
prevenire danni al motore. Verificare
che sia utilizzato l'olio motore cor‐
retto. Liquidi e lubrificanti raccoman‐
dati 3 292.
Il controllo va effettuato con il veicolo su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per al‐
meno 5 minuti.
Estrarre l'astina di livello, pulirla e in‐
serirla fino all'arresto sull'impugna‐
tura, quindi estrarla e controllare il li‐
vello dell'olio motore.

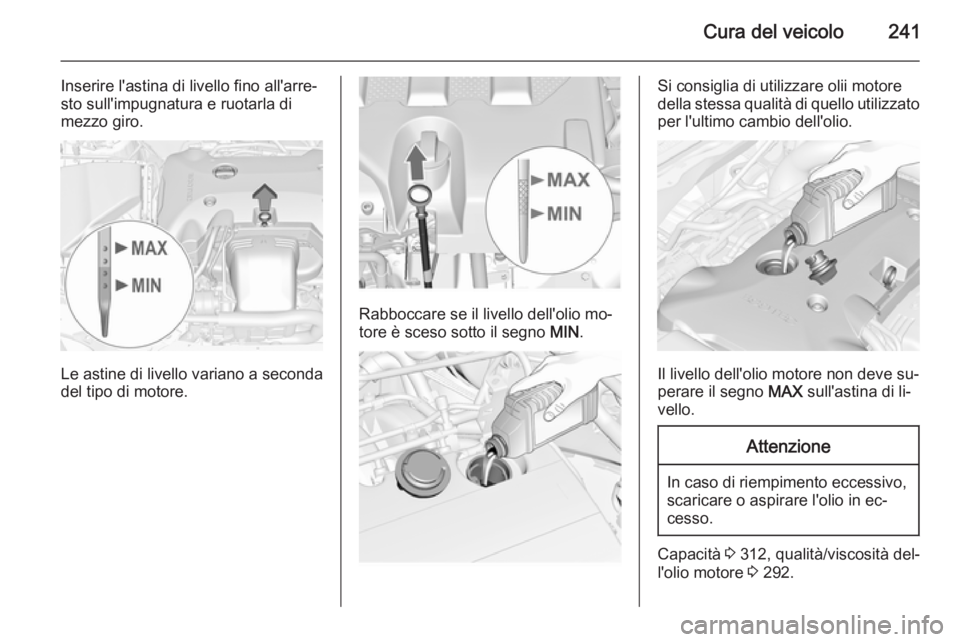

Cura del veicolo241
Inserire l'astina di livello fino all'arre‐
sto sull'impugnatura e ruotarla di
mezzo giro.
Le astine di livello variano a seconda
del tipo di motore.
Rabboccare se il livello dell'olio mo‐
tore è sceso sotto il segno MIN.
Si consiglia di utilizzare olii motore
della stessa qualità di quello utilizzato per l'ultimo cambio dell'olio.
Il livello dell'olio motore non deve su‐
perare il segno MAX sull'astina di li‐
vello.
Attenzione
In caso di riempimento eccessivo, scaricare o aspirare l'olio in ec‐
cesso.
Capacità 3 312, qualità/viscosità del‐
l'olio motore 3 292.

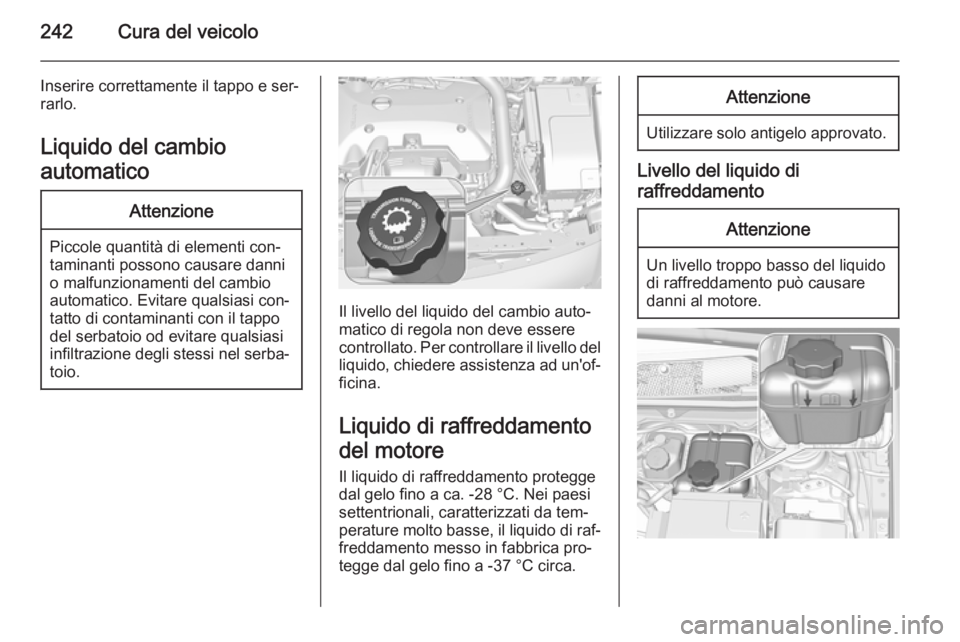

242Cura del veicolo
Inserire correttamente il tappo e ser‐
rarlo.
Liquido del cambio
automaticoAttenzione
Piccole quantità di elementi con‐
taminanti possono causare danni
o malfunzionamenti del cambio
automatico. Evitare qualsiasi con‐
tatto di contaminanti con il tappo
del serbatoio od evitare qualsiasi
infiltrazione degli stessi nel serba‐ toio.
Il livello del liquido del cambio auto‐
matico di regola non deve essere controllato. Per controllare il livello del liquido, chiedere assistenza ad un'of‐
ficina.
Liquido di raffreddamentodel motore
Il liquido di raffreddamento protegge
dal gelo fino a ca. -28 °C. Nei paesi
settentrionali, caratterizzati da tem‐
perature molto basse, il liquido di raf‐
freddamento messo in fabbrica pro‐
tegge dal gelo fino a -37 °C circa.
Attenzione
Utilizzare solo antigelo approvato.
Livello del liquido di
raffreddamento
Attenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.

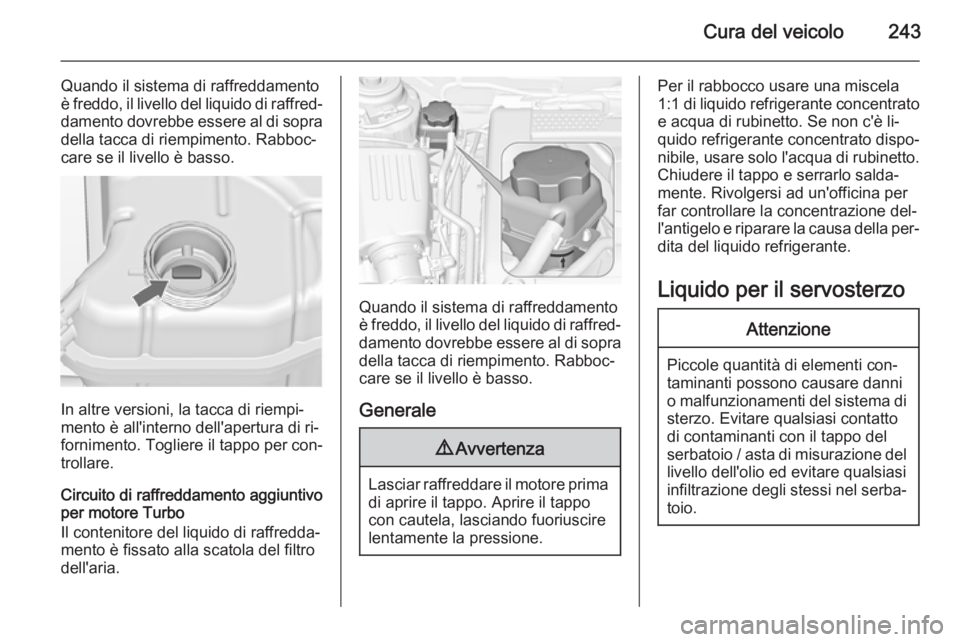

Cura del veicolo243
Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere al di sopra
della tacca di riempimento. Rabboc‐
care se il livello è basso.
In altre versioni, la tacca di riempi‐
mento è all'interno dell'apertura di ri‐ fornimento. Togliere il tappo per con‐
trollare.
Circuito di raffreddamento aggiuntivo
per motore Turbo
Il contenitore del liquido di raffredda‐
mento è fissato alla scatola del filtro
dell'aria.
Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere al di sopra
della tacca di riempimento. Rabboc‐
care se il livello è basso.
Generale
9 Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Per il rabbocco usare una miscela
1:1 di liquido refrigerante concentrato
e acqua di rubinetto. Se non c'è li‐
quido refrigerante concentrato dispo‐
nibile, usare solo l'acqua di rubinetto.
Chiudere il tappo e serrarlo salda‐
mente. Rivolgersi ad un'officina per
far controllare la concentrazione del‐
l'antigelo e riparare la causa della per‐ dita del liquido refrigerante.
Liquido per il servosterzoAttenzione
Piccole quantità di elementi con‐
taminanti possono causare danni
o malfunzionamenti del sistema di sterzo. Evitare qualsiasi contatto
di contaminanti con il tappo del serbatoio / asta di misurazione del livello dell'olio ed evitare qualsiasi
infiltrazione degli stessi nel serba‐
toio.

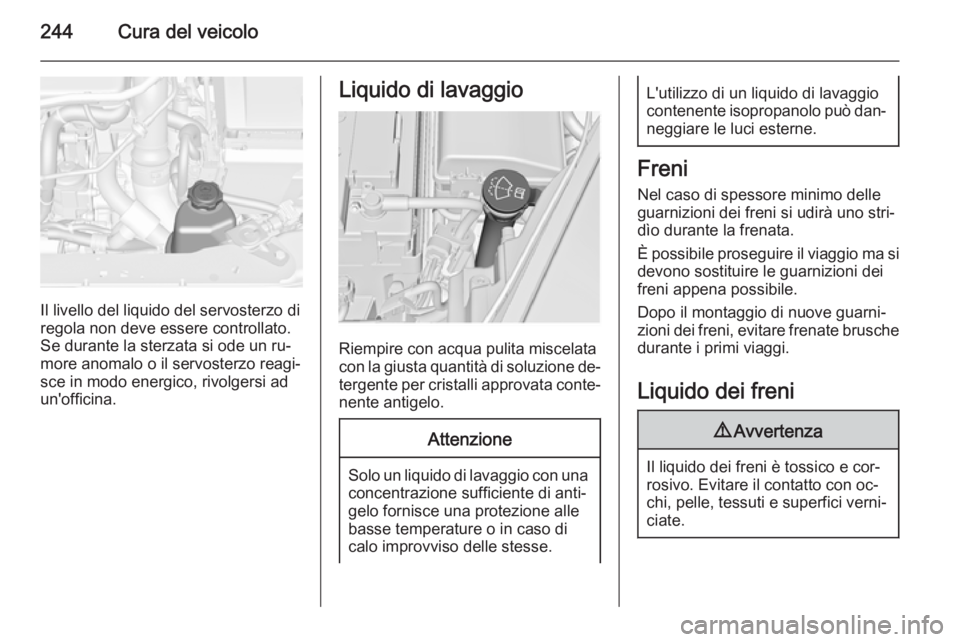

244Cura del veicolo
Il livello del liquido del servosterzo di
regola non deve essere controllato.
Se durante la sterzata si ode un ru‐
more anomalo o il servosterzo reagi‐
sce in modo energico, rivolgersi ad
un'officina.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione de‐
tergente per cristalli approvata conte‐ nente antigelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
L'utilizzo di un liquido di lavaggio
contenente isopropanolo può dan‐ neggiare le luci esterne.
Freni
Nel caso di spessore minimo delle guarnizioni dei freni si udirà uno stri‐
dìo durante la frenata.
È possibile proseguire il viaggio ma si devono sostituire le guarnizioni dei
freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche durante i primi viaggi.
Liquido dei freni
9 Avvertenza
Il liquido dei freni è tossico e cor‐
rosivo. Evitare il contatto con oc‐
chi, pelle, tessuti e superfici verni‐ ciate.

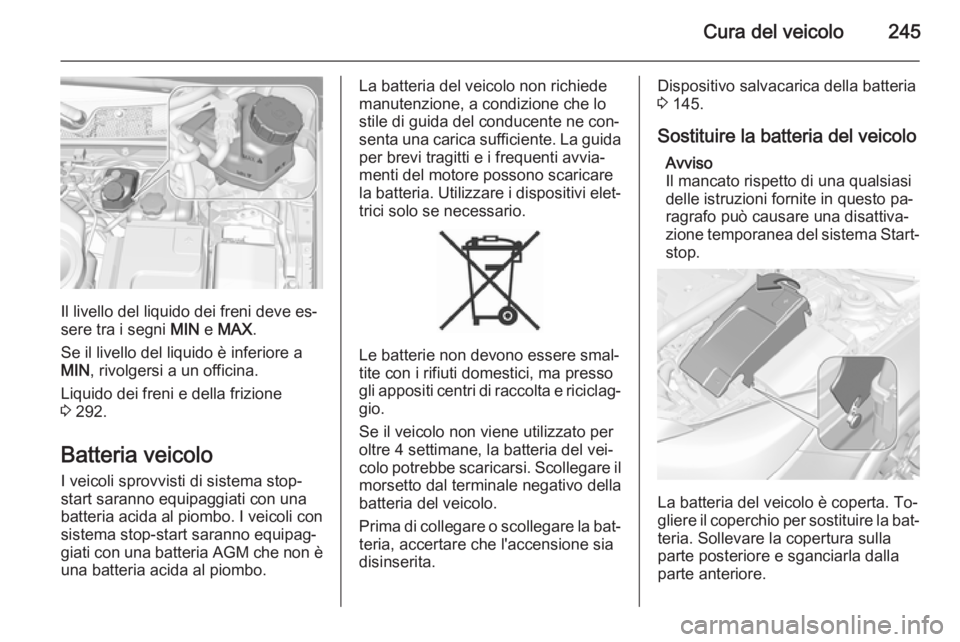

Cura del veicolo245
Il livello del liquido dei freni deve es‐
sere tra i segni MIN e MAX .
Se il livello del liquido è inferiore a
MIN , rivolgersi a un officina.
Liquido dei freni e della frizione
3 292.
Batteria veicolo I veicoli sprovvisti di sistema stop-
start saranno equipaggiati con una batteria acida al piombo. I veicoli con
sistema stop-start saranno equipag‐ giati con una batteria AGM che non è
una batteria acida al piombo.
La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne con‐
senta una carica sufficiente. La guida per brevi tragitti e i frequenti avvia‐
menti del motore possono scaricare
la batteria. Utilizzare i dispositivi elet‐
trici solo se necessario.
Le batterie non devono essere smal‐
tite con i rifiuti domestici, ma presso gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre 4 settimane, la batteria del vei‐
colo potrebbe scaricarsi. Scollegare il morsetto dal terminale negativo della
batteria del veicolo.
Prima di collegare o scollegare la bat‐ teria, accertare che l'accensione sia
disinserita.
Dispositivo salvacarica della batteria 3 145.
Sostituire la batteria del veicolo Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questo pa‐
ragrafo può causare una disattiva‐
zione temporanea del sistema Start- stop.
La batteria del veicolo è coperta. To‐
gliere il coperchio per sostituire la bat‐
teria. Sollevare la copertura sulla
parte posteriore e sganciarla dalla
parte anteriore.

246Cura del veicolo
Quando si sostituisce la batteria, as‐
sicurarsi che non ci siano fori di ven‐
tilazione aperti nelle vicinanze del ter‐ minale positivo. Se un foro di ventila‐
zione è aperto in questa zona, deve
essere chiuso con un tappo, e la ven‐
tilazione vicino al terminale negativo
deve essere aperta.
Utilizzare solo batterie del veicolo che consentono alla scatola portafusibili
di essere montata sopra la batteria.
Nei veicoli dotati di sistema start-stop
assicurarsi di fare sostituire la batteria AGM (Absorptive Glass Mat - a elet‐
trolita assorbito) con un'altra batteria
AGM.È possibile identificare una batteria
AGM dall'etichetta presente sulla bat‐
teria. Si raccomanda l'uso di una bat‐ teria originale Opel.
Avviso
Se si utilizza una batteria AGM di‐
versa da quella originale Opel, il fun‐ zionamento del sistema Start-stop
potrebbe risultarne compromesso.
Si consiglia di far sostituire la batteria del veicolo da un'officina.
Sistema Start-stop 3 166.
Ricaricare la batteria del veicolo9 Avvertenza
Nei veicoli dotati di sistema Start-
stop, assicurarsi che il potenziale
di carica non superi i 14,6 Volt
quando si usa un caricabatteria. In caso contrario, la batteria po‐
trebbe subire danni.
Avviamento di emergenza 3 281.
Etichetta di avvertimento
Significato dei simboli:
■ Non avvicinare scintille o fiamme li‐
bere e non fumare.
■ Proteggere sempre gli occhi. I gas esplosivi possono provocare cecità
o infortuni.
■ Tenere la batteria del veicolo fuori dalla portata dei bambini.
■ La batteria del veicolo contiene acido solforico, che potrebbe cau‐
sare cecità o lesioni gravi.

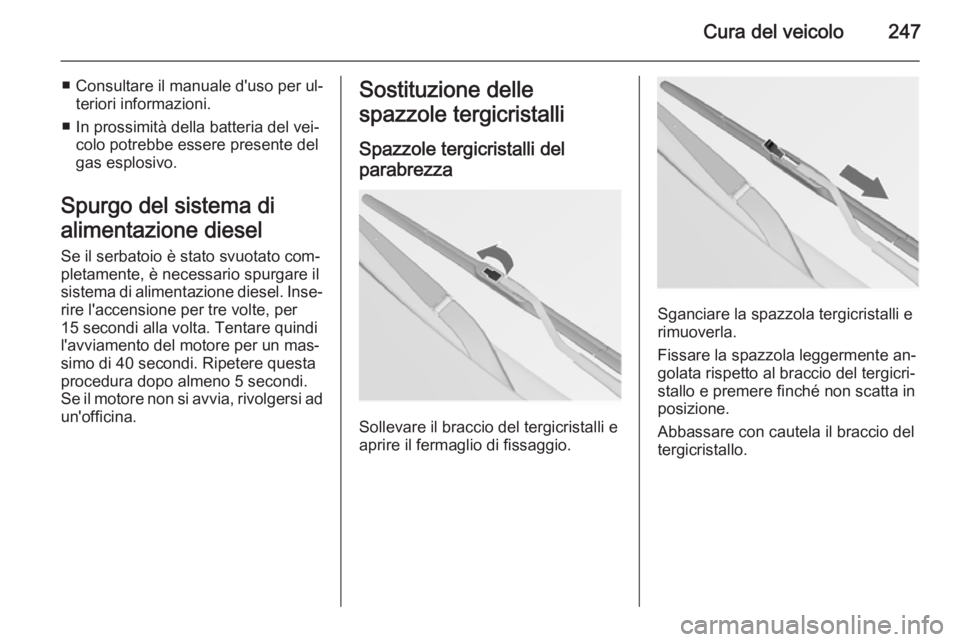

Cura del veicolo247
■ Consultare il manuale d'uso per ul‐teriori informazioni.
■ In prossimità della batteria del vei‐ colo potrebbe essere presente del
gas esplosivo.
Spurgo del sistema di
alimentazione diesel
Se il serbatoio è stato svuotato com‐
pletamente, è necessario spurgare il
sistema di alimentazione diesel. Inse‐
rire l'accensione per tre volte, per
15 secondi alla volta. Tentare quindi
l'avviamento del motore per un mas‐
simo di 40 secondi. Ripetere questa
procedura dopo almeno 5 secondi.
Se il motore non si avvia, rivolgersi ad un'officina.Sostituzione delle
spazzole tergicristalli
Spazzole tergicristalli del
parabrezza
Sollevare il braccio del tergicristalli e
aprire il fermaglio di fissaggio.
Sganciare la spazzola tergicristalli e
rimuoverla.
Fissare la spazzola leggermente an‐
golata rispetto al braccio del tergicri‐
stallo e premere finché non scatta in
posizione.
Abbassare con cautela il braccio del
tergicristallo.

248Cura del veicolo
Spazzola tergicristalli del lunotto
Sollevare il braccio del tergicristallo.
Premere i due fermi sul braccio, sgan‐ ciare la spazzola tergicristalli e rimuo‐
verla.
Fissare la spazzola leggermente an‐
golata rispetto al braccio del tergicri‐
stallo e premere finché non scatta in
posizione.
Abbassare con cautela il braccio del tergicristallo.
Sostituzione delle
lampadine
Disinserire l'alimentazione e spe‐gnere l'interruttore in questione o
chiudere le portiere.
Afferrare la lampadina nuova solo te‐
nendola per lo zoccolo. Non toccare il
vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo lam‐
padine dello stesso tipo di quelle so‐
stituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadine
accendere il quadro, azionare e con‐
trollare le luci.Fari alogeni
Fari bi-alogeni (1) con una lampadina
per abbaglianti e anabbaglianti.
Luci di posizione/luci diurne (2) .
Indicatore di direzione anteriore (3)
