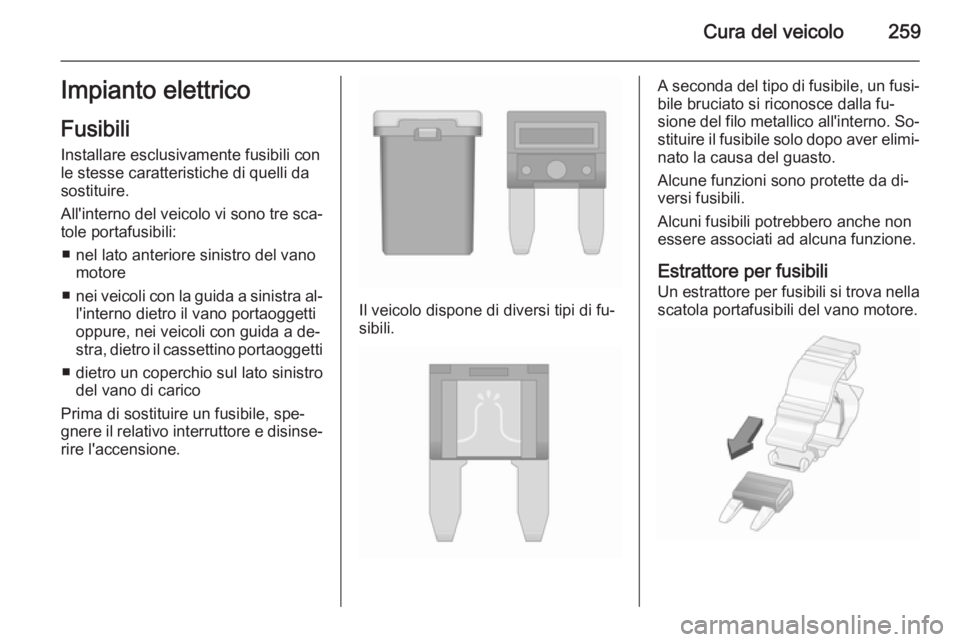

Page 261 of 353

Cura del veicolo259Impianto elettrico
Fusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre sca‐ tole portafusibili:
■ nel lato anteriore sinistro del vano motore
■ nei veicoli con la guida a sinistra al‐
l'interno dietro il vano portaoggetti
oppure, nei veicoli con guida a de‐ stra, dietro il cassettino portaoggetti
■ dietro un coperchio sul lato sinistro del vano di carico
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Il veicolo dispone di diversi tipi di fu‐
sibili.
A seconda del tipo di fusibile, un fusi‐ bile bruciato si riconosce dalla fu‐
sione del filo metallico all'interno. So‐
stituire il fusibile solo dopo aver elimi‐ nato la causa del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella
scatola portafusibili del vano motore.

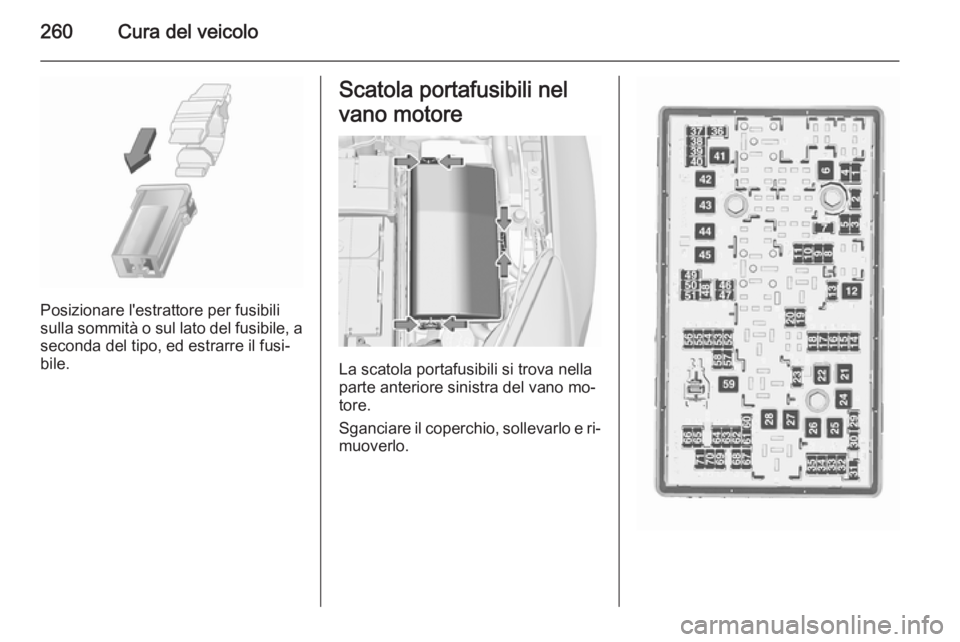

Page 262 of 353

260Cura del veicolo
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Sganciare il coperchio, sollevarlo e ri‐ muoverlo.
Page 263 of 353

Cura del veicolo261
N.Circuito1Centralina del cambio2Centralina del motore3–4–5Accensione/Centralina del
cambio/Centralina del motore6Tergicristalli7–8Iniezione del carburante/
Impianto di accensione9Iniezione del carburante/
Impianto di accensione10Centralina del motore11Sonda Lambda12Motorino di avviamento13Riscaldamento della farfalla con
sensore14IlluminazioneN.Circuito15Tergilunotto16Pompa del vuoto/Debimetro/
Sensore acqua nel carburante/
Trasformatore CC17–18Fari autoadattativi19Fari autoadattativi20Pompa carburante21Alzacristalli elettrici posteriori22ABS23Sterzo a sforzo variabile24Alzacristalli elettrici anteriori25Prese di corrente26ABS27Freno di stazionamento elettrico28Lunotto termico29Sedile elettrico sinistroN.Circuito30Sedile elettrico destro31Climatizzatore32Centralina della carrozzeria33Sedili anteriori riscaldati34Tettuccio apribile35Sistema Infotainment36–37Abbagliante destro38Abbagliante sinistro39–40–41Pompa del vuoto42Ventola radiatore43Batteria veicolo/Trasformatore
CC (solo su veicoli con sistema
stop-start)44Sistema lavafari

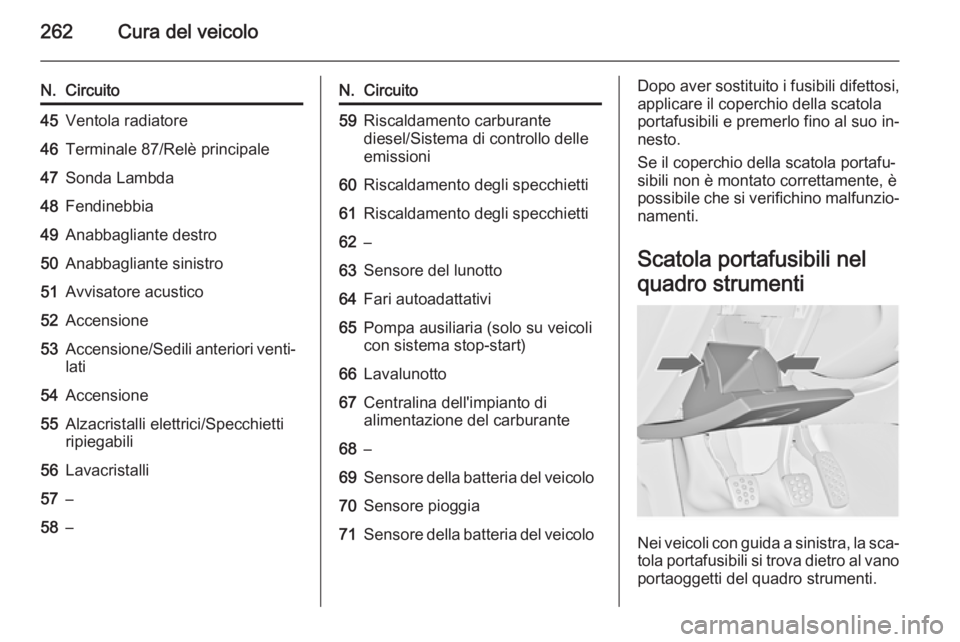

Page 264 of 353

262Cura del veicolo
N.Circuito45Ventola radiatore46Terminale 87/Relè principale47Sonda Lambda48Fendinebbia49Anabbagliante destro50Anabbagliante sinistro51Avvisatore acustico52Accensione53Accensione/Sedili anteriori venti‐
lati54Accensione55Alzacristalli elettrici/Specchietti
ripiegabili56Lavacristalli57–58–N.Circuito59Riscaldamento carburante
diesel/Sistema di controllo delle
emissioni60Riscaldamento degli specchietti61Riscaldamento degli specchietti62–63Sensore del lunotto64Fari autoadattativi65Pompa ausiliaria (solo su veicoli
con sistema stop-start)66Lavalunotto67Centralina dell'impianto di
alimentazione del carburante68–69Sensore della batteria del veicolo70Sensore pioggia71Sensore della batteria del veicoloDopo aver sostituito i fusibili difettosi, applicare il coperchio della scatola
portafusibili e premerlo fino al suo in‐
nesto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichino malfunzio‐
namenti.
Scatola portafusibili nel
quadro strumenti
Nei veicoli con guida a sinistra, la sca‐
tola portafusibili si trova dietro al vano
portaoggetti del quadro strumenti.

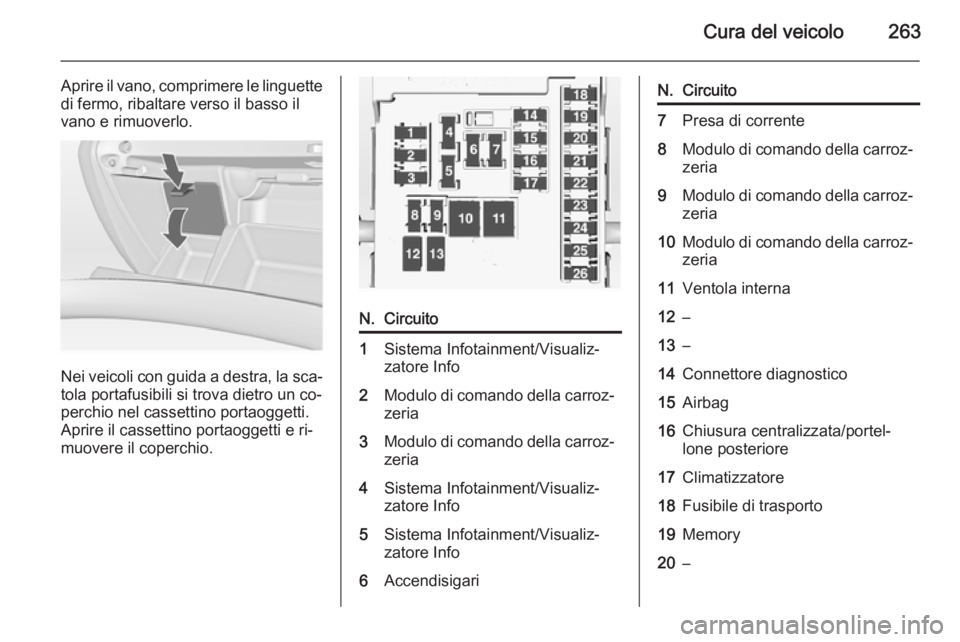

Page 265 of 353

Cura del veicolo263
Aprire il vano, comprimere le linguette
di fermo, ribaltare verso il basso il
vano e rimuoverlo.
Nei veicoli con guida a destra, la sca‐
tola portafusibili si trova dietro un co‐
perchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti e ri‐
muovere il coperchio.
N.Circuito1Sistema Infotainment/Visualiz‐
zatore Info2Modulo di comando della carroz‐ zeria3Modulo di comando della carroz‐
zeria4Sistema Infotainment/Visualiz‐
zatore Info5Sistema Infotainment/Visualiz‐
zatore Info6AccendisigariN.Circuito7Presa di corrente8Modulo di comando della carroz‐ zeria9Modulo di comando della carroz‐
zeria10Modulo di comando della carroz‐ zeria11Ventola interna12–13–14Connettore diagnostico15Airbag16Chiusura centralizzata/portel‐
lone posteriore17Climatizzatore18Fusibile di trasporto19Memory20–

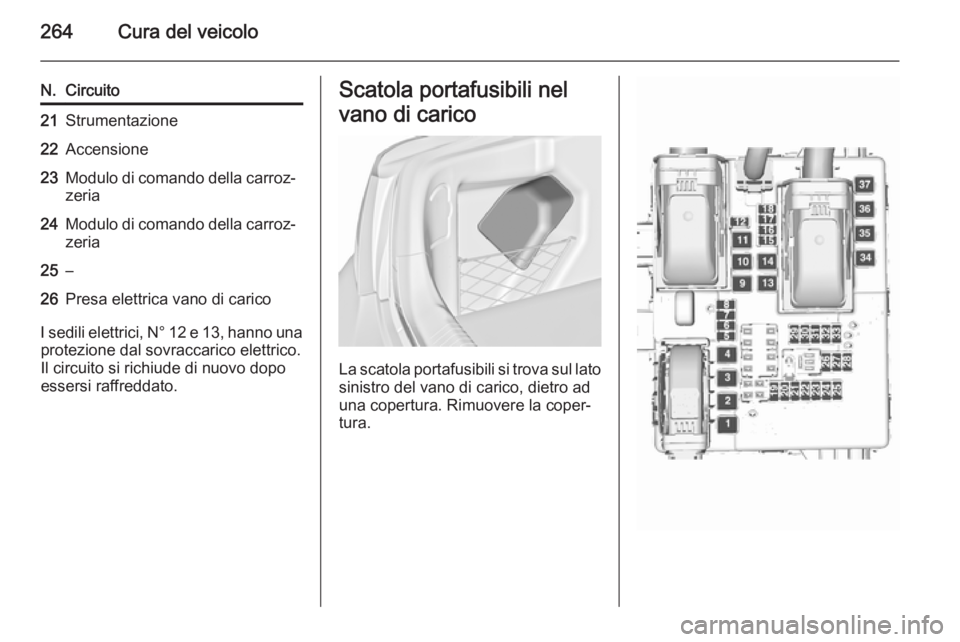

Page 266 of 353

264Cura del veicolo
N.Circuito21Strumentazione22Accensione23Modulo di comando della carroz‐
zeria24Modulo di comando della carroz‐ zeria25–26Presa elettrica vano di carico
I sedili elettrici, N° 12 e 13, hanno unaprotezione dal sovraccarico elettrico.
Il circuito si richiude di nuovo dopo
essersi raffreddato.
Scatola portafusibili nel
vano di carico
La scatola portafusibili si trova sul lato sinistro del vano di carico, dietro aduna copertura. Rimuovere la coper‐
tura.

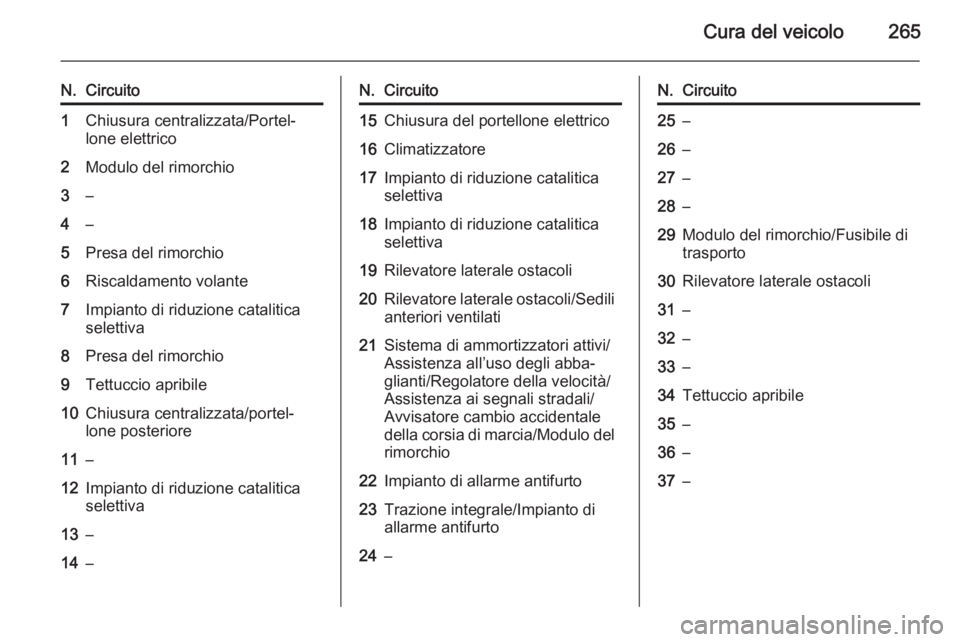

Page 267 of 353

Cura del veicolo265
N.Circuito1Chiusura centralizzata/Portel‐
lone elettrico2Modulo del rimorchio3–4–5Presa del rimorchio6Riscaldamento volante7Impianto di riduzione catalitica
selettiva8Presa del rimorchio9Tettuccio apribile10Chiusura centralizzata/portel‐
lone posteriore11–12Impianto di riduzione catalitica
selettiva13–14–N.Circuito15Chiusura del portellone elettrico16Climatizzatore17Impianto di riduzione catalitica
selettiva18Impianto di riduzione catalitica
selettiva19Rilevatore laterale ostacoli20Rilevatore laterale ostacoli/Sedili anteriori ventilati21Sistema di ammortizzatori attivi/
Assistenza all’uso degli abba‐
glianti/Regolatore della velocità/
Assistenza ai segnali stradali/
Avvisatore cambio accidentale
della corsia di marcia/Modulo del rimorchio22Impianto di allarme antifurto23Trazione integrale/Impianto di
allarme antifurto24–N.Circuito25–26–27–28–29Modulo del rimorchio/Fusibile di
trasporto30Rilevatore laterale ostacoli31–32–33–34Tettuccio apribile35–36–37–
Page 268 of 353

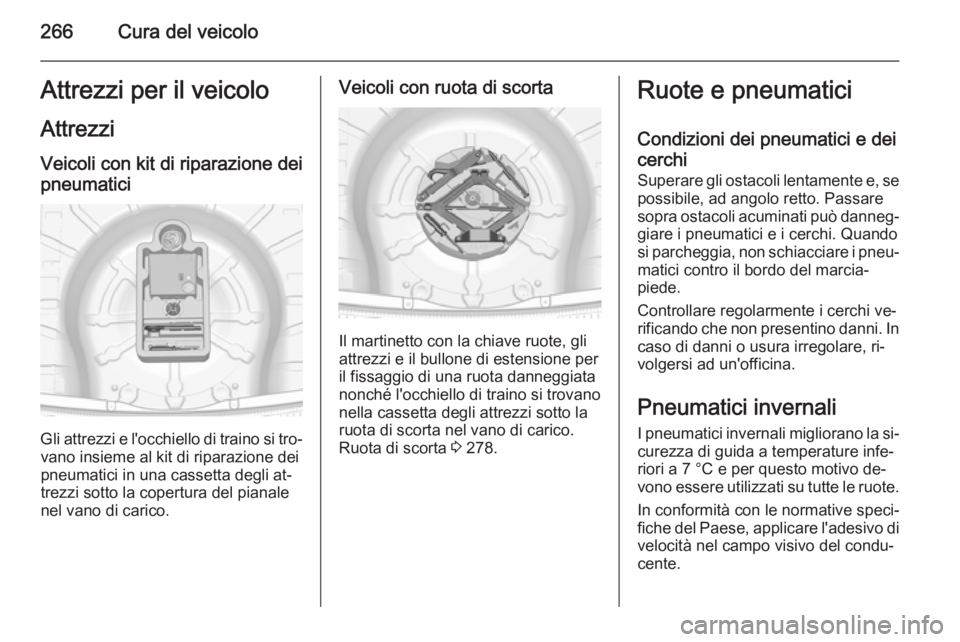

266Cura del veicoloAttrezzi per il veicoloAttrezziVeicoli con kit di riparazione dei
pneumatici
Gli attrezzi e l'occhiello di traino si tro‐ vano insieme al kit di riparazione dei
pneumatici in una cassetta degli at‐
trezzi sotto la copertura del pianale
nel vano di carico.
Veicoli con ruota di scorta
Il martinetto con la chiave ruote, gli
attrezzi e il bullone di estensione per
il fissaggio di una ruota danneggiata
nonché l'occhiello di traino si trovano
nella cassetta degli attrezzi sotto la
ruota di scorta nel vano di carico.
Ruota di scorta 3 278.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quando
si parcheggia, non schiacciare i pneu‐ matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi ve‐
rificando che non presentino danni. In
caso di danni o usura irregolare, ri‐
volgersi ad un'officina.
Pneumatici invernali I pneumatici invernali migliorano la si‐curezza di guida a temperature infe‐
riori a 7 °C e per questo motivo de‐
vono essere utilizzati su tutte le ruote.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di velocità nel campo visivo del condu‐
cente.

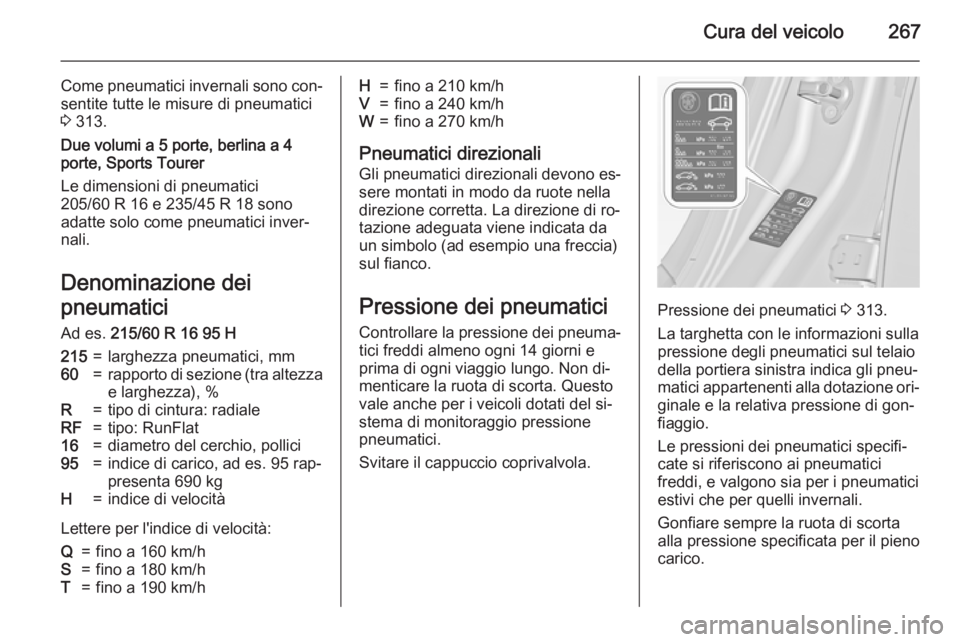

Page 269 of 353

Cura del veicolo267
Come pneumatici invernali sono con‐sentite tutte le misure di pneumatici
3 313.
Due volumi a 5 porte, berlina a 4 porte, Sports Tourer
Le dimensioni di pneumatici
205/60 R 16 e 235/45 R 18 sono
adatte solo come pneumatici inver‐
nali.
Denominazione dei
pneumatici Ad es. 215/60 R 16 95 H215=larghezza pneumatici, mm60=rapporto di sezione (tra altezza
e larghezza), %R=tipo di cintura: radialeRF=tipo: RunFlat16=diametro del cerchio, pollici95=indice di carico, ad es. 95 rap‐
presenta 690 kgH=indice di velocità
Lettere per l'indice di velocità:
Q=fino a 160 km/hS=fino a 180 km/hT=fino a 190 km/hH=fino a 210 km/hV=fino a 240 km/hW=fino a 270 km/h
Pneumatici direzionali
Gli pneumatici direzionali devono es‐
sere montati in modo da ruote nella
direzione corretta. La direzione di ro‐
tazione adeguata viene indicata da
un simbolo (ad esempio una freccia)
sul fianco.
Pressione dei pneumatici Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di ogni viaggio lungo. Non di‐
menticare la ruota di scorta. Questo
vale anche per i veicoli dotati del si‐
stema di monitoraggio pressione
pneumatici.
Svitare il cappuccio coprivalvola.
Pressione dei pneumatici 3 313.
La targhetta con le informazioni sulla
pressione degli pneumatici sul telaio
della portiera sinistra indica gli pneu‐
matici appartenenti alla dotazione ori‐ ginale e la relativa pressione di gon‐fiaggio.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi, e valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.

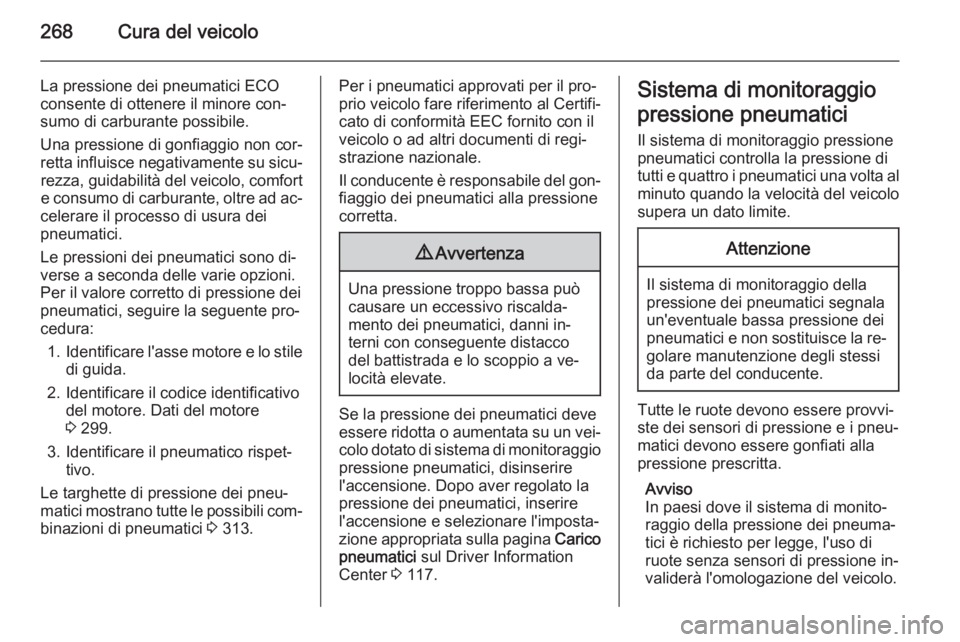

Page 270 of 353

268Cura del veicolo
La pressione dei pneumatici ECO
consente di ottenere il minore con‐
sumo di carburante possibile.
Una pressione di gonfiaggio non cor‐
retta influisce negativamente su sicu‐ rezza, guidabilità del veicolo, comfort
e consumo di carburante, oltre ad ac‐
celerare il processo di usura dei
pneumatici.
Le pressioni dei pneumatici sono di‐
verse a seconda delle varie opzioni.
Per il valore corretto di pressione dei
pneumatici, seguire la seguente pro‐
cedura:
1. Identificare l'asse motore e lo stile
di guida.
2. Identificare il codice identificativo del motore. Dati del motore
3 299.
3. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili com‐ binazioni di pneumatici 3 313.Per i pneumatici approvati per il pro‐
prio veicolo fare riferimento al Certifi‐
cato di conformità EEC fornito con il
veicolo o ad altri documenti di regi‐
strazione nazionale.
Il conducente è responsabile del gon‐
fiaggio dei pneumatici alla pressione
corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni in‐
terni con conseguente distacco
del battistrada e lo scoppio a ve‐
locità elevate.
Se la pressione dei pneumatici deve
essere ridotta o aumentata su un vei‐
colo dotato di sistema di monitoraggio pressione pneumatici, disinserire
l'accensione. Dopo aver regolato la pressione dei pneumatici, inserirel'accensione e selezionare l'imposta‐
zione appropriata sulla pagina Carico
pneumatici sul Driver Information
Center 3 117.
Sistema di monitoraggio
pressione pneumatici Il sistema di monitoraggio pressione
pneumatici controlla la pressione di
tutti e quattro i pneumatici una volta al
minuto quando la velocità del veicolo
supera un dato limite.Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
un'eventuale bassa pressione dei
pneumatici e non sostituisce la re‐ golare manutenzione degli stessi
da parte del conducente.
Tutte le ruote devono essere provvi‐
ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Avviso
In paesi dove il sistema di monito‐
raggio della pressione dei pneuma‐
tici è richiesto per legge, l'uso di
ruote senza sensori di pressione in‐
validerà l'omologazione del veicolo.
