Page 71 of 335

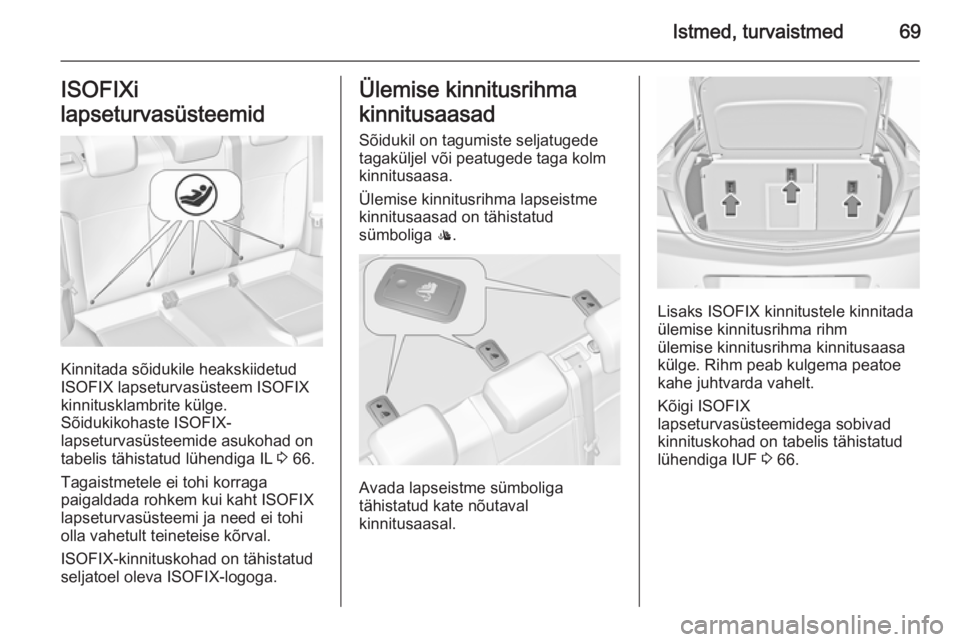

Istmed, turvaistmed69ISOFIXi
lapseturvasüsteemid
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Sõidukikohaste ISOFIX-
lapseturvasüsteemide asukohad on tabelis tähistatud lühendiga IL 3 66.
Tagaistmetele ei tohi korraga
paigaldada rohkem kui kaht ISOFIX
lapseturvasüsteemi ja need ei tohi
olla vahetult teineteise kõrval.
ISOFIX-kinnituskohad on tähistatud
seljatoel oleva ISOFIX-logoga.
Ülemise kinnitusrihma
kinnitusaasad
Sõidukil on tagumiste seljatugede
tagaküljel või peatugede taga kolm
kinnitusaasa.
Ülemise kinnitusrihma lapseistme
kinnitusaasad on tähistatud
sümboliga :.
Avada lapseistme sümboliga
tähistatud kate nõutaval
kinnitusaasal.
Lisaks ISOFIX kinnitustele kinnitada
ülemise kinnitusrihma rihm
ülemise kinnitusrihma kinnitusaasa
külge. Rihm peab kulgema peatoe
kahe juhtvarda vahelt.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF 3 66.

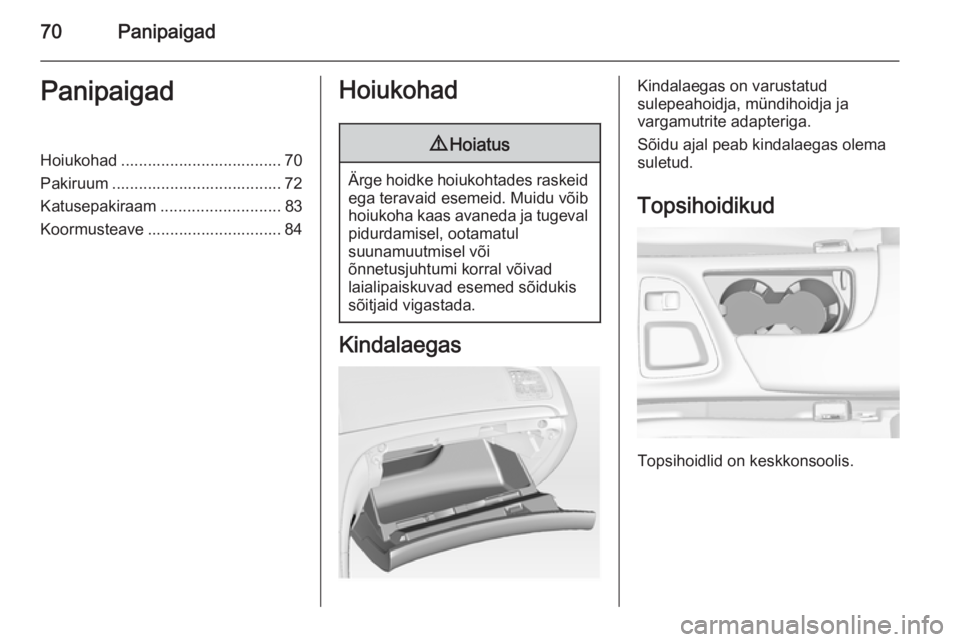

Page 72 of 335
70PanipaigadPanipaigadHoiukohad .................................... 70
Pakiruum ...................................... 72
Katusepakiraam ........................... 83
Koormusteave .............................. 84Hoiukohad9 Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaegas on varustatud
sulepeahoidja, mündihoidja ja
vargamutrite adapteriga.
Sõidu ajal peab kindalaegas olema
suletud.
Topsihoidikud
Topsihoidlid on keskkonsoolis.

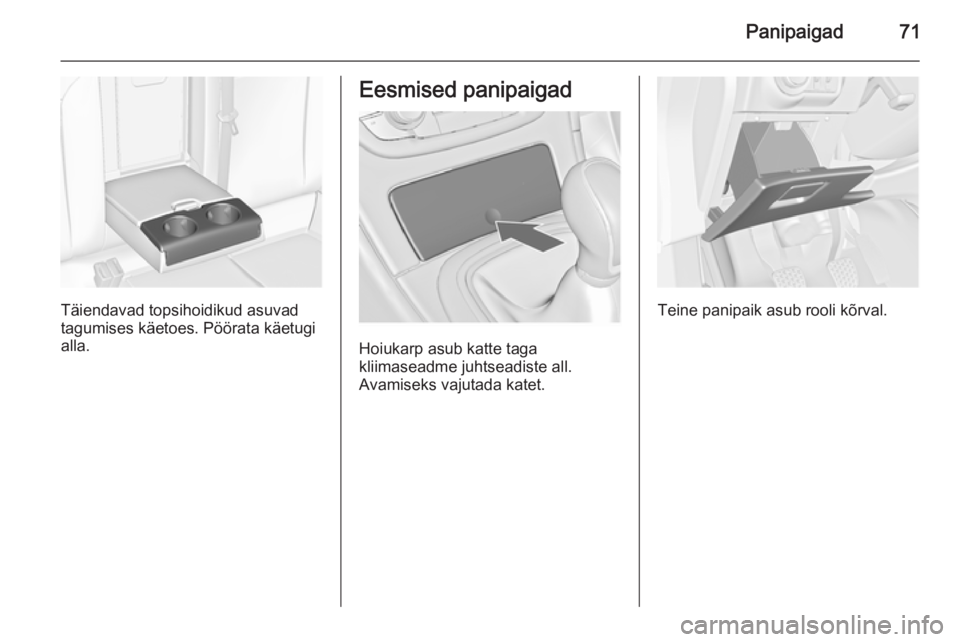

Page 73 of 335
Panipaigad71
Täiendavad topsihoidikud asuvad
tagumises käetoes. Pöörata käetugi
alla.
Eesmised panipaigad
Hoiukarp asub katte taga
kliimaseadme juhtseadiste all.
Avamiseks vajutada katet.
Teine panipaik asub rooli kõrval.

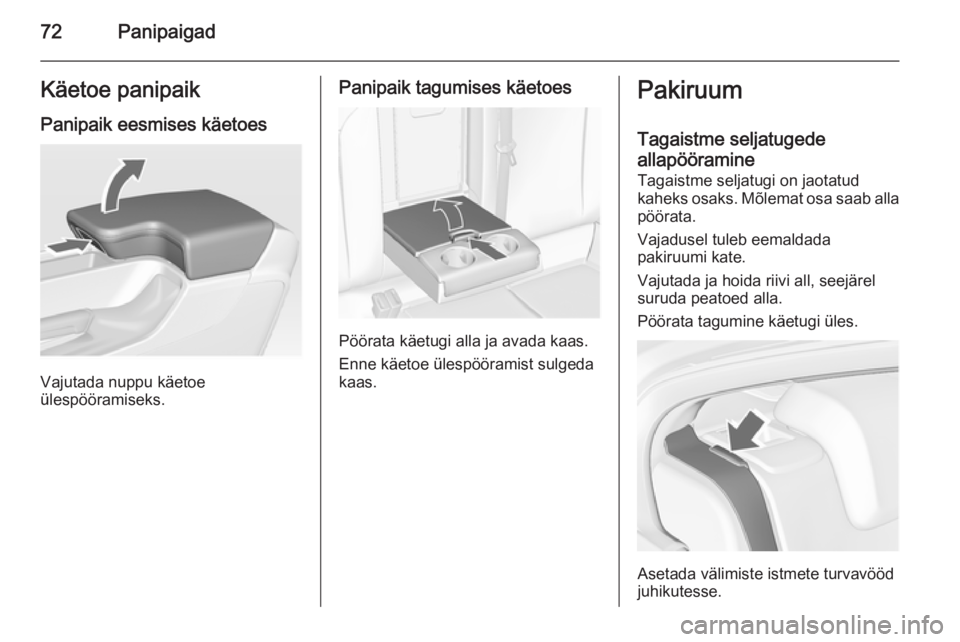

Page 74 of 335
72PanipaigadKäetoe panipaikPanipaik eesmises käetoes
Vajutada nuppu käetoe
ülespööramiseks.
Panipaik tagumises käetoes
Pöörata käetugi alla ja avada kaas.
Enne käetoe ülespööramist sulgeda
kaas.
Pakiruum
Tagaistme seljatugede
allapööramine
Tagaistme seljatugi on jaotatud
kaheks osaks. Mõlemat osa saab alla pöörata.
Vajadusel tuleb eemaldada
pakiruumi kate.
Vajutada ja hoida riivi all, seejärel
suruda peatoed alla.
Pöörata tagumine käetugi üles.
Asetada välimiste istmete turvavööd
juhikutesse.

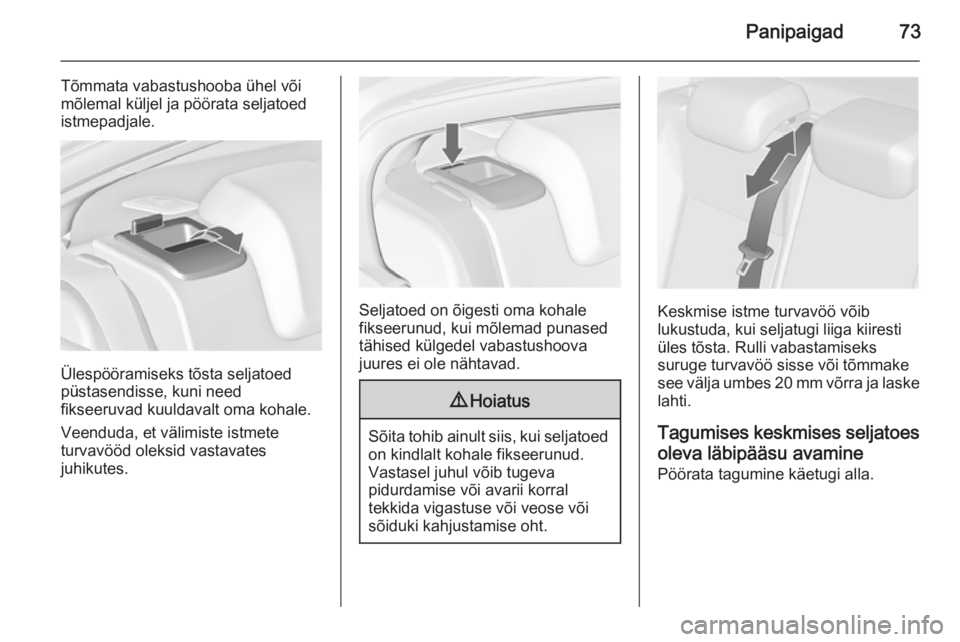

Page 75 of 335
Panipaigad73
Tõmmata vabastushooba ühel või
mõlemal küljel ja pöörata seljatoed
istmepadjale.
Ülespööramiseks tõsta seljatoed
püstasendisse, kuni need
fikseeruvad kuuldavalt oma kohale.
Veenduda, et välimiste istmete
turvavööd oleksid vastavates
juhikutes.
Seljatoed on õigesti oma kohale
fikseerunud, kui mõlemad punased
tähised külgedel vabastushoova juures ei ole nähtavad.
9 Hoiatus
Sõita tohib ainult siis, kui seljatoed
on kindlalt kohale fikseerunud.
Vastasel juhul võib tugeva
pidurdamise või avarii korral
tekkida vigastuse või veose või
sõiduki kahjustamise oht.
Keskmise istme turvavöö võib
lukustuda, kui seljatugi liiga kiiresti
üles tõsta. Rulli vabastamiseks
suruge turvavöö sisse või tõmmake
see välja umbes 20 mm võrra ja laske lahti.
Tagumises keskmises seljatoes
oleva läbipääsu avamine Pöörata tagumine käetugi alla.

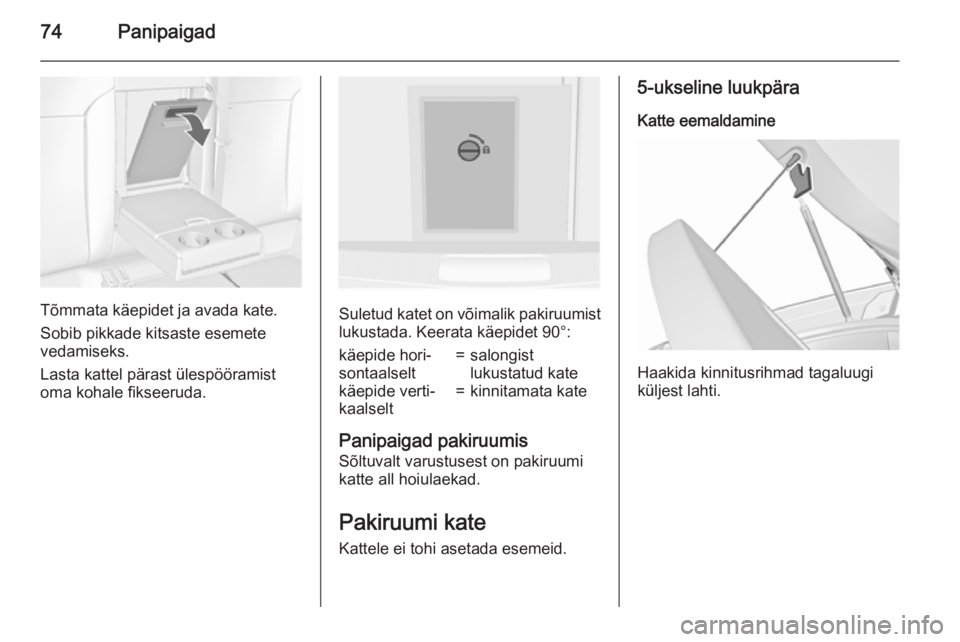

Page 76 of 335
74Panipaigad
Tõmmata käepidet ja avada kate.
Sobib pikkade kitsaste esemete
vedamiseks.
Lasta kattel pärast ülespööramist oma kohale fikseeruda.Suletud katet on võimalik pakiruumist lukustada. Keerata käepidet 90°:
käepide hori‐
sontaalselt=salongist
lukustatud katekäepide verti‐
kaalselt=kinnitamata kate
Panipaigad pakiruumis
Sõltuvalt varustusest on pakiruumi
katte all hoiulaekad.
Pakiruumi kate
Kattele ei tohi asetada esemeid.
5-ukseline luukpära
Katte eemaldamine
Haakida kinnitusrihmad tagaluugi
küljest lahti.

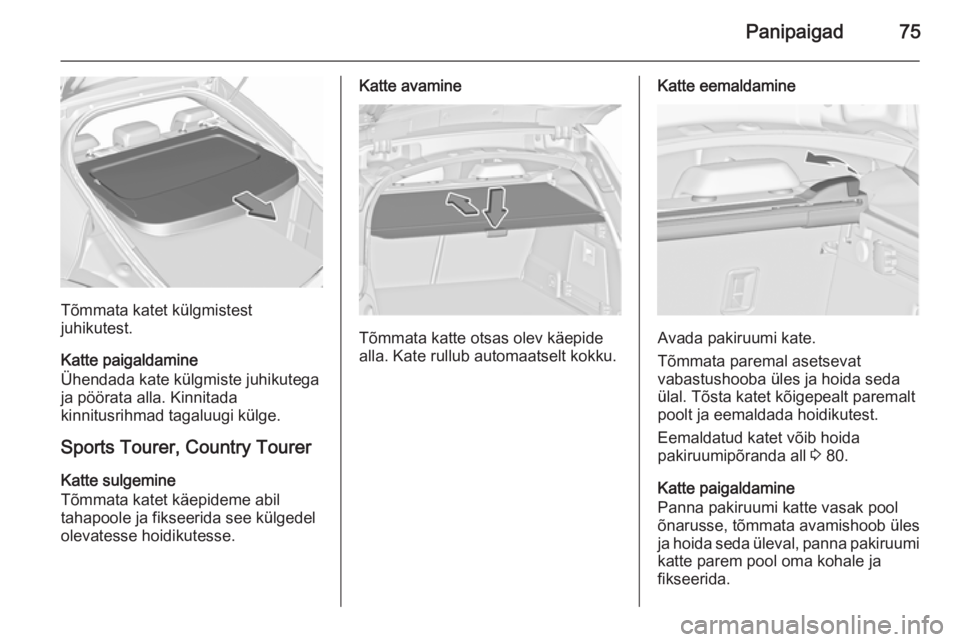

Page 77 of 335
Panipaigad75
Tõmmata katet külgmistest
juhikutest.
Katte paigaldamine
Ühendada kate külgmiste juhikutega
ja pöörata alla. Kinnitada
kinnitusrihmad tagaluugi külge.
Sports Tourer, Country Tourer Katte sulgemine
Tõmmata katet käepideme abil
tahapoole ja fikseerida see külgedel
olevatesse hoidikutesse.
Katte avamine
Tõmmata katte otsas olev käepide
alla. Kate rullub automaatselt kokku.
Katte eemaldamine
Avada pakiruumi kate.
Tõmmata paremal asetsevat
vabastushooba üles ja hoida seda
ülal. Tõsta katet kõigepealt paremalt
poolt ja eemaldada hoidikutest.
Eemaldatud katet võib hoida
pakiruumipõranda all 3 80.
Katte paigaldamine
Panna pakiruumi katte vasak pool õnarusse, tõmmata avamishoob üles
ja hoida seda üleval, panna pakiruumi
katte parem pool oma kohale ja
fikseerida.

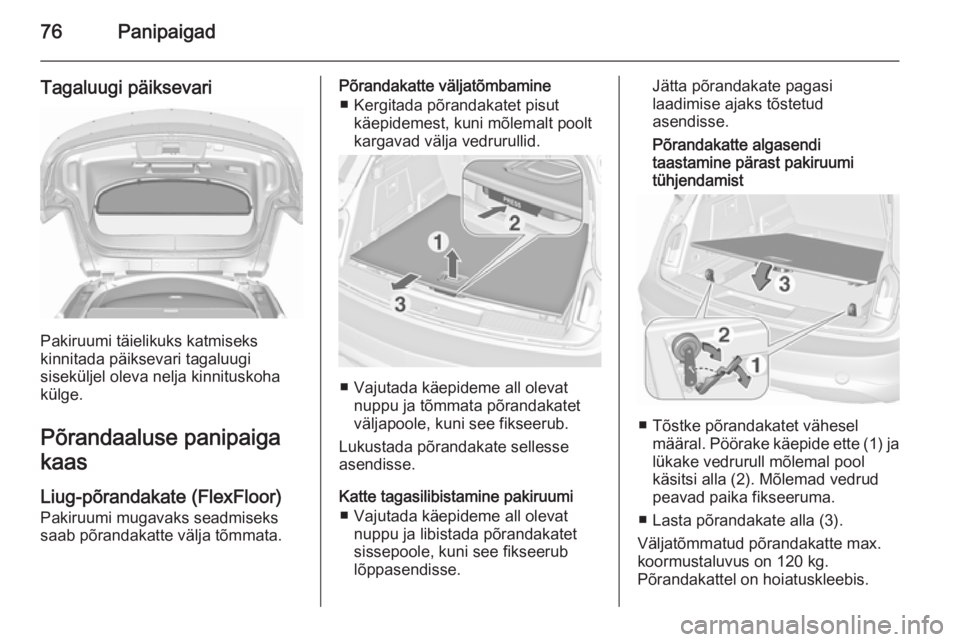

Page 78 of 335
76Panipaigad
Tagaluugi päiksevari
Pakiruumi täielikuks katmiseks
kinnitada päiksevari tagaluugi
siseküljel oleva nelja kinnituskoha külge.
Põrandaaluse panipaiga kaas
Liug-põrandakate (FlexFloor)
Pakiruumi mugavaks seadmiseks
saab põrandakatte välja tõmmata.
Põrandakatte väljatõmbamine
■ Kergitada põrandakatet pisut käepidemest, kuni mõlemalt poolt
kargavad välja vedrurullid.
■ Vajutada käepideme all olevat
nuppu ja tõmmata põrandakatet
väljapoole, kuni see fikseerub.
Lukustada põrandakate sellesse
asendisse.
Katte tagasilibistamine pakiruumi ■ Vajutada käepideme all olevat nuppu ja libistada põrandakatet
sissepoole, kuni see fikseerub
lõppasendisse.
Jätta põrandakate pagasi
laadimise ajaks tõstetud
asendisse.
Põrandakatte algasendi
taastamine pärast pakiruumi
tühjendamist
■ Tõstke põrandakatet vähesel määral. Pöörake käepide ette (1) ja
lükake vedrurull mõlemal pool
käsitsi alla (2). Mõlemad vedrud
peavad paika fikseeruma.
■ Lasta põrandakate alla (3).
Väljatõmmatud põrandakatte max.
koormustaluvus on 120 kg.
Põrandakattel on hoiatuskleebis.

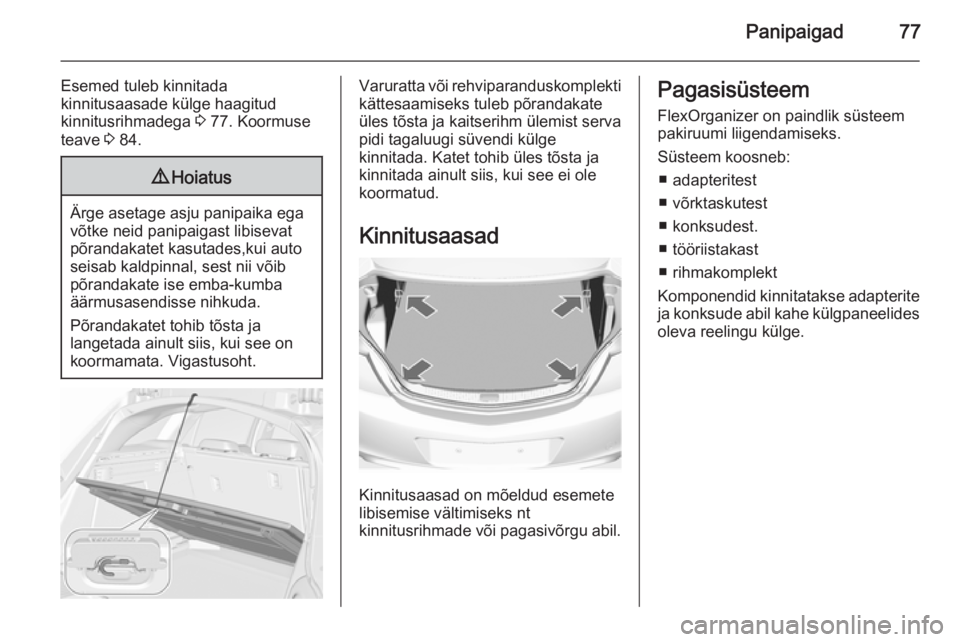

Page 79 of 335
Panipaigad77
Esemed tuleb kinnitada
kinnitusaasade külge haagitud
kinnitusrihmadega 3 77. Koormuse
teave 3 84.9 Hoiatus
Ärge asetage asju panipaika ega
võtke neid panipaigast libisevat
põrandakatet kasutades,kui auto
seisab kaldpinnal, sest nii võib
põrandakate ise emba-kumba
äärmusasendisse nihkuda.
Põrandakatet tohib tõsta ja
langetada ainult siis, kui see on
koormamata. Vigastusoht.
Varuratta või rehviparanduskomplekti
kättesaamiseks tuleb põrandakate
üles tõsta ja kaitserihm ülemist serva pidi tagaluugi süvendi külge
kinnitada. Katet tohib üles tõsta ja
kinnitada ainult siis, kui see ei ole
koormatud.
Kinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks nt
kinnitusrihmade või pagasivõrgu abil.
Pagasisüsteem
FlexOrganizer on paindlik süsteem
pakiruumi liigendamiseks.
Süsteem koosneb: ■ adapteritest
■ võrktaskutest
■ konksudest.
■ tööriistakast
■ rihmakomplekt
Komponendid kinnitatakse adapterite ja konksude abil kahe külgpaneelides
oleva reelingu külge.

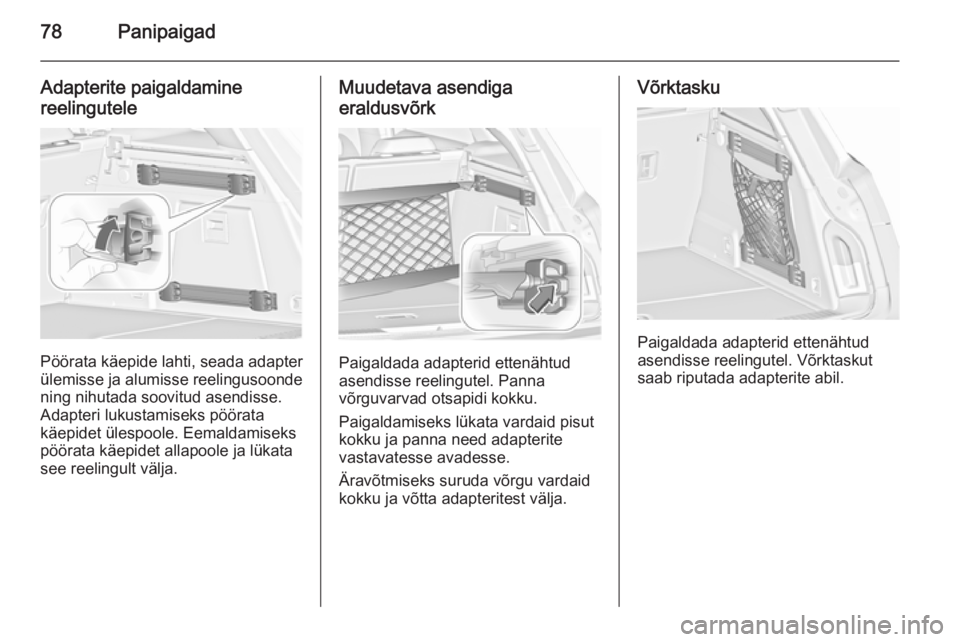

Page 80 of 335
78Panipaigad
Adapterite paigaldamine
reelingutele
Pöörata käepide lahti, seada adapter
ülemisse ja alumisse reelingusoonde
ning nihutada soovitud asendisse.
Adapteri lukustamiseks pöörata
käepidet ülespoole. Eemaldamiseks pöörata käepidet allapoole ja lükata
see reelingult välja.
Muudetava asendiga
eraldusvõrk
Paigaldada adapterid ettenähtud
asendisse reelingutel. Panna
võrguvarvad otsapidi kokku.
Paigaldamiseks lükata vardaid pisut
kokku ja panna need adapterite
vastavatesse avadesse.
Äravõtmiseks suruda võrgu vardaid kokku ja võtta adapteritest välja.
Võrktasku
Paigaldada adapterid ettenähtud
asendisse reelingutel. Võrktaskut
saab riputada adapterite abil.
