OPEL INSIGNIA 2016.5 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2016.5, Model line: INSIGNIA, Model: OPEL INSIGNIA 2016.5Pages: 349, PDF Dimensioni: 9.36 MB

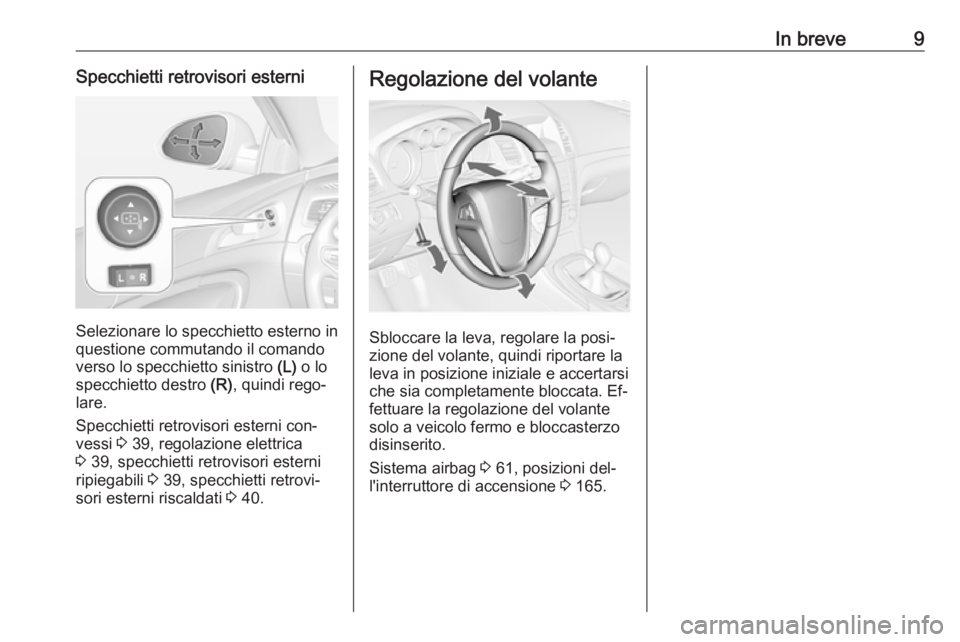

Page 11 of 349
In breve9Specchietti retrovisori esterni
Selezionare lo specchietto esterno in
questione commutando il comando verso lo specchietto sinistro (L) o lo
specchietto destro (R), quindi rego‐
lare.
Specchietti retrovisori esterni con‐
vessi 3 39, regolazione elettrica
3 39, specchietti retrovisori esterni
ripiegabili 3 39, specchietti retrovi‐
sori esterni riscaldati 3 40.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata. Ef‐
fettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 61, posizioni del‐
l'interruttore di accensione 3 165.

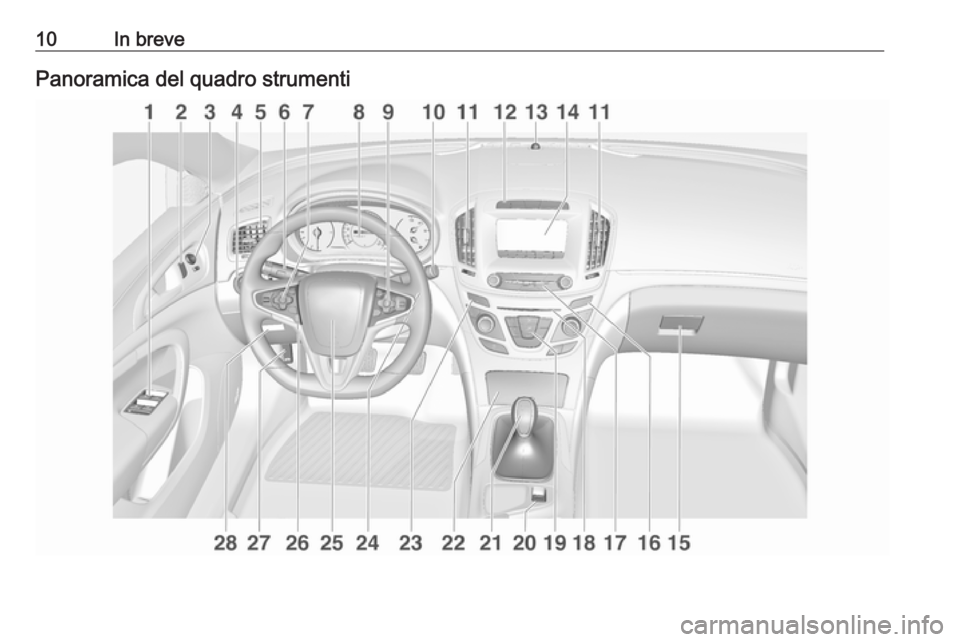

Page 12 of 349
10In brevePanoramica del quadro strumenti

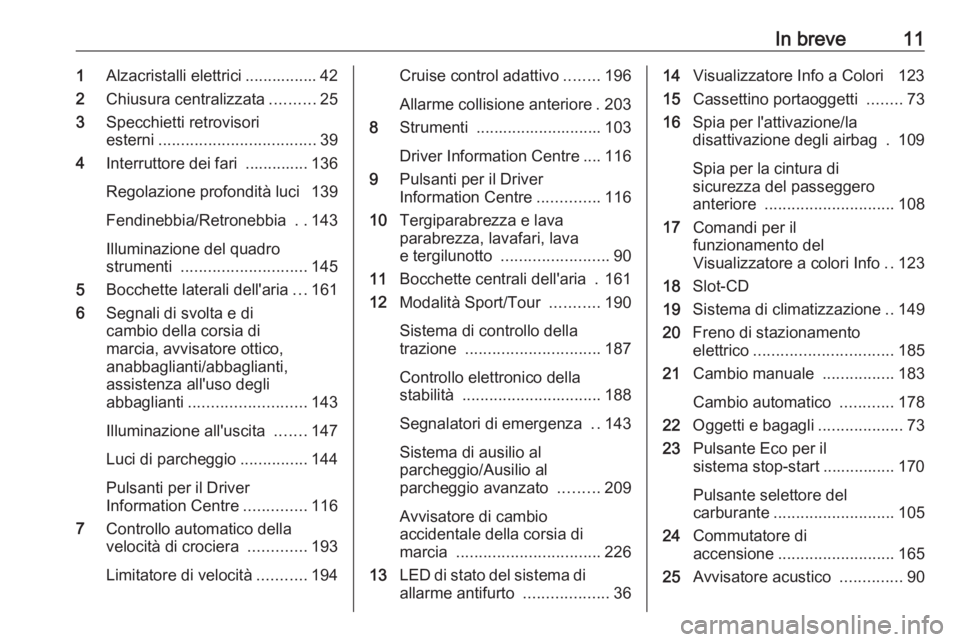

Page 13 of 349
In breve111Alzacristalli elettrici ................ 42
2 Chiusura centralizzata ..........25
3 Specchietti retrovisori
esterni ................................... 39
4 Interruttore dei fari .............. 136
Regolazione profondità luci 139
Fendinebbia/Retronebbia ..143
Illuminazione del quadro
strumenti ............................ 145
5 Bocchette laterali dell'aria ...161
6 Segnali di svolta e di
cambio della corsia di
marcia, avvisatore ottico,
anabbaglianti/abbaglianti,
assistenza all'uso degli
abbaglianti .......................... 143
Illuminazione all'uscita .......147
Luci di parcheggio ...............144
Pulsanti per il Driver
Information Centre ..............116
7 Controllo automatico della
velocità di crociera .............193
Limitatore di velocità ...........194Cruise control adattivo ........196
Allarme collisione anteriore . 203
8 Strumenti ............................ 103
Driver Information Centre .... 116
9 Pulsanti per il Driver
Information Centre ..............116
10 Tergiparabrezza e lava
parabrezza, lavafari, lava
e tergilunotto ........................ 90
11 Bocchette centrali dell'aria . 161
12 Modalità Sport/Tour ...........190
Sistema di controllo della
trazione .............................. 187
Controllo elettronico della
stabilità ............................... 188
Segnalatori di emergenza ..143
Sistema di ausilio al
parcheggio/Ausilio al
parcheggio avanzato .........209
Avvisatore di cambio
accidentale della corsia di
marcia ................................ 226
13 LED di stato del sistema di
allarme antifurto ...................3614Visualizzatore Info a Colori 123
15 Cassettino portaoggetti ........73
16 Spia per l'attivazione/la
disattivazione degli airbag . 109
Spia per la cintura di
sicurezza del passeggero
anteriore ............................. 108
17 Comandi per il
funzionamento del
Visualizzatore a colori Info ..123
18 Slot-CD
19 Sistema di climatizzazione ..149
20 Freno di stazionamento
elettrico ............................... 185
21 Cambio manuale ................183
Cambio automatico ............178
22 Oggetti e bagagli ...................73
23 Pulsante Eco per il
sistema stop-start ................ 170
Pulsante selettore del
carburante ........................... 105
24 Commutatore di
accensione .......................... 165
25 Avvisatore acustico ..............90

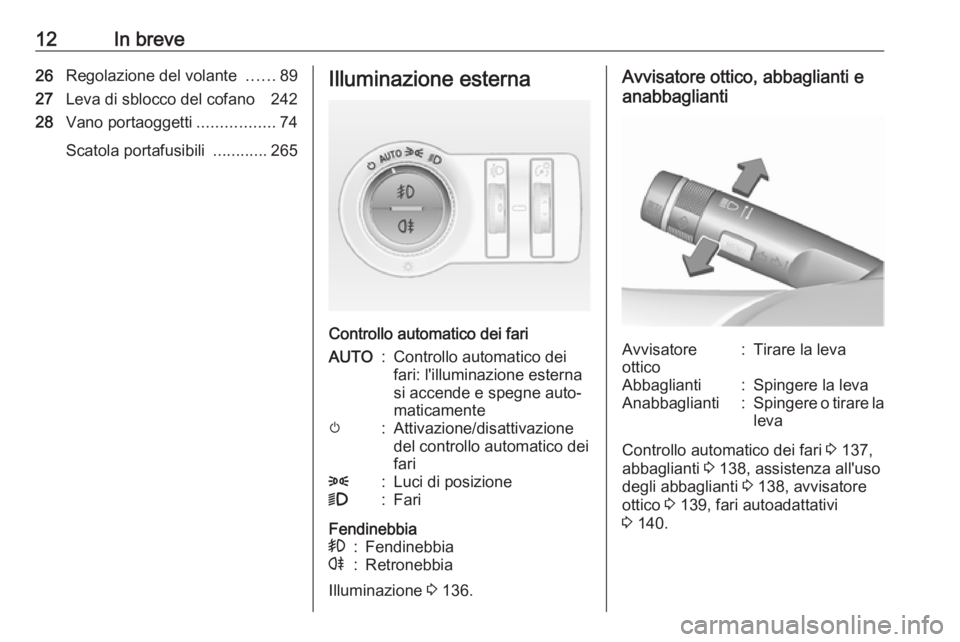

Page 14 of 349
12In breve26Regolazione del volante ......89
27 Leva di sblocco del cofano 242
28 Vano portaoggetti .................74
Scatola portafusibili ............265Illuminazione esterna
Controllo automatico dei fari
AUTO:Controllo automatico dei
fari: l'illuminazione esterna
si accende e spegne auto‐
maticamentem:Attivazione/disattivazione
del controllo automatico dei
fari8:Luci di posizione9:FariFendinebbia>:Fendinebbiar:Retronebbia
Illuminazione 3 136.
Avvisatore ottico, abbaglianti e
anabbagliantiAvvisatore
ottico:Tirare la levaAbbaglianti:Spingere la levaAnabbaglianti:Spingere o tirare la
leva
Controllo automatico dei fari 3 137,
abbaglianti 3 138, assistenza all'uso
degli abbaglianti 3 138, avvisatore
ottico 3 139, fari autoadattativi
3 140.

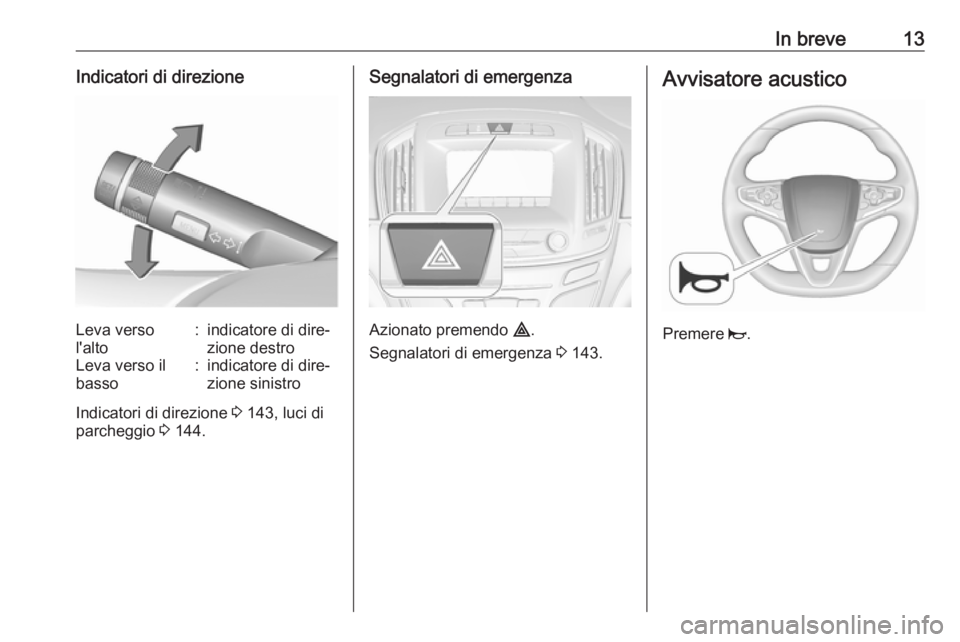

Page 15 of 349
In breve13Indicatori di direzioneLeva verso
l'alto:indicatore di dire‐
zione destroLeva verso il
basso:indicatore di dire‐ zione sinistro
Indicatori di direzione 3 143, luci di
parcheggio 3 144.
Segnalatori di emergenza
Azionato premendo ¨.
Segnalatori di emergenza 3 143.
Avvisatore acustico
Premere j.
Page 16 of 349
14In breveSistemi tergilavacristalli
TergicristalliHI:veloceLO:lentoINT:funzionamento a intermit‐
tenza o automatico con sen‐
sore pioggiaOFF:spento
Per un singolo passaggio, quando i
tergicristalli non sono azionati, pre‐
mere la leva verso in basso in posi‐
zione 1x.
Tergicristalli 3 90, sostituzione delle
spazzole dei tergicristalli 3 249.
Sistemi lavacristalli e lavafari
Tirare la leva.
Sistemi lavacristalli e lavafari 3 90,
liquido di lavaggio 3 246.
Tergilunotto
Premere l'interruttore basculante per
attivare il tergilunotto:
interruttore
superiore:funzionamento
continuointerruttore
inferiore:funzionamento a
intermittenzaposizione inter‐
media:spento

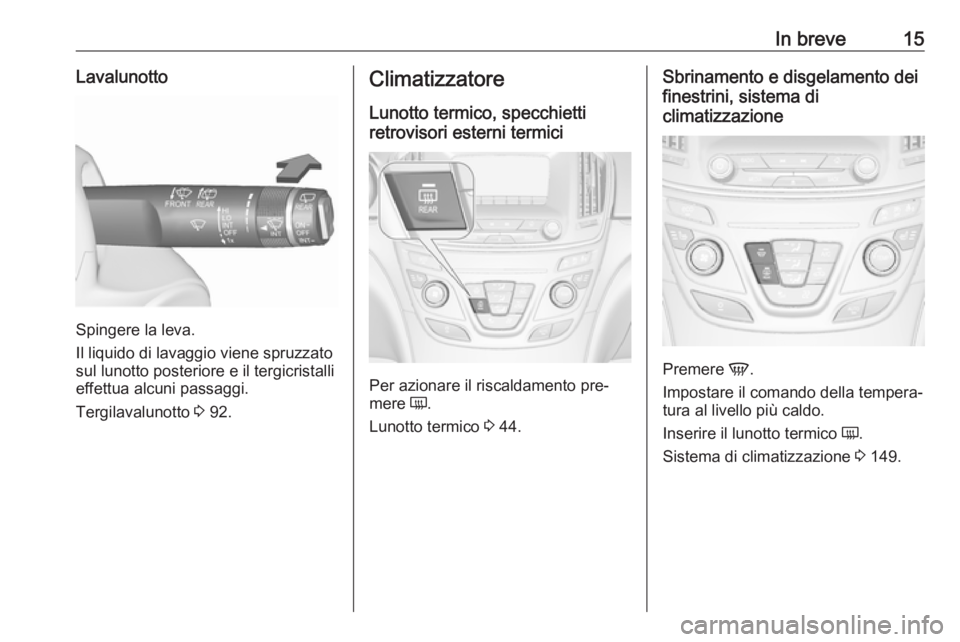

Page 17 of 349
In breve15Lavalunotto
Spingere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli effettua alcuni passaggi.
Tergilavalunotto 3 92.
Climatizzatore
Lunotto termico, specchietti
retrovisori esterni termici
Per azionare il riscaldamento pre‐
mere Ü.
Lunotto termico 3 44.
Sbrinamento e disgelamento dei
finestrini, sistema di
climatizzazione
Premere V.
Impostare il comando della tempera‐
tura al livello più caldo.
Inserire il lunotto termico Ü.
Sistema di climatizzazione 3 149.

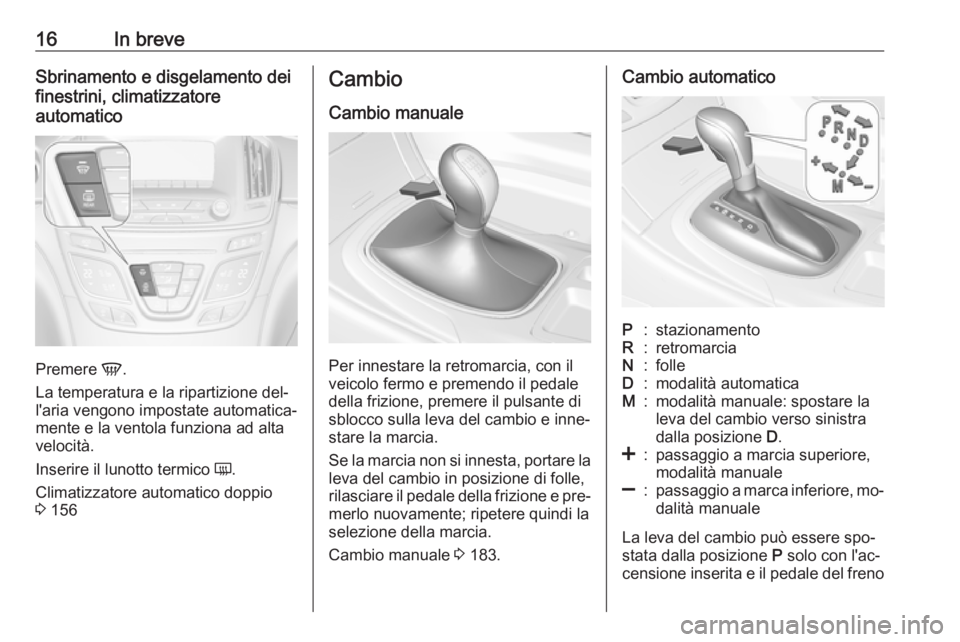

Page 18 of 349
16In breveSbrinamento e disgelamento dei
finestrini, climatizzatore
automatico
Premere V.
La temperatura e la ripartizione del‐
l'aria vengono impostate automatica‐
mente e la ventola funziona ad alta
velocità.
Inserire il lunotto termico Ü.
Climatizzatore automatico doppio
3 156
Cambio
Cambio manuale
Per innestare la retromarcia, con il
veicolo fermo e premendo il pedale
della frizione, premere il pulsante di
sblocco sulla leva del cambio e inne‐
stare la marcia.
Se la marcia non si innesta, portare la leva del cambio in posizione di folle,rilasciare il pedale della frizione e pre‐
merlo nuovamente; ripetere quindi la
selezione della marcia.
Cambio manuale 3 183.
Cambio automaticoP:stazionamentoR:retromarciaN:folleD:modalità automaticaM:modalità manuale: spostare la
leva del cambio verso sinistra
dalla posizione D.<:passaggio a marcia superiore,
modalità manuale]:passaggio a marca inferiore, mo‐ dalità manuale
La leva del cambio può essere spo‐stata dalla posizione P solo con l'ac‐
censione inserita e il pedale del freno

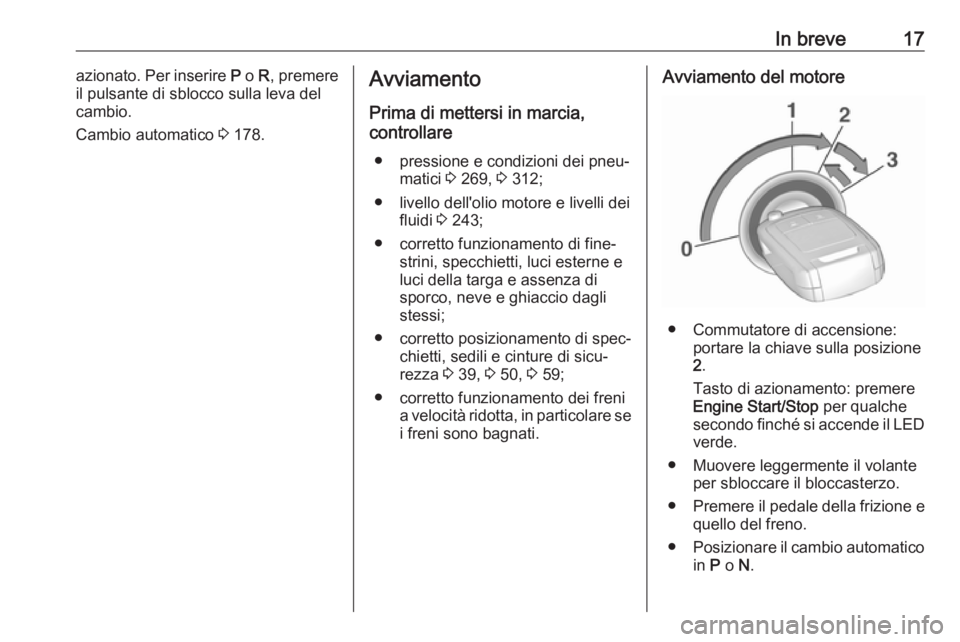

Page 19 of 349
In breve17azionato. Per inserire P o R, premere
il pulsante di sblocco sulla leva del
cambio.
Cambio automatico 3 178.Avviamento
Prima di mettersi in marcia,
controllare
● pressione e condizioni dei pneu‐ matici 3 269, 3 312;
● livello dell'olio motore e livelli dei fluidi 3 243;
● corretto funzionamento di fine‐ strini, specchietti, luci esterne e
luci della targa e assenza di
sporco, neve e ghiaccio dagli
stessi;
● corretto posizionamento di spec‐ chietti, sedili e cinture di sicu‐
rezza 3 39, 3 50, 3 59;
● corretto funzionamento dei freni a velocità ridotta, in particolare sei freni sono bagnati.Avviamento del motore
● Commutatore di accensione: portare la chiave sulla posizione
2 .
Tasto di azionamento: premere
Engine Start/Stop per qualche
secondo finché si accende il LED verde.
● Muovere leggermente il volante per sbloccare il bloccasterzo.
● Premere il pedale della frizione e
quello del freno.
● Posizionare il cambio automatico
in P o N.

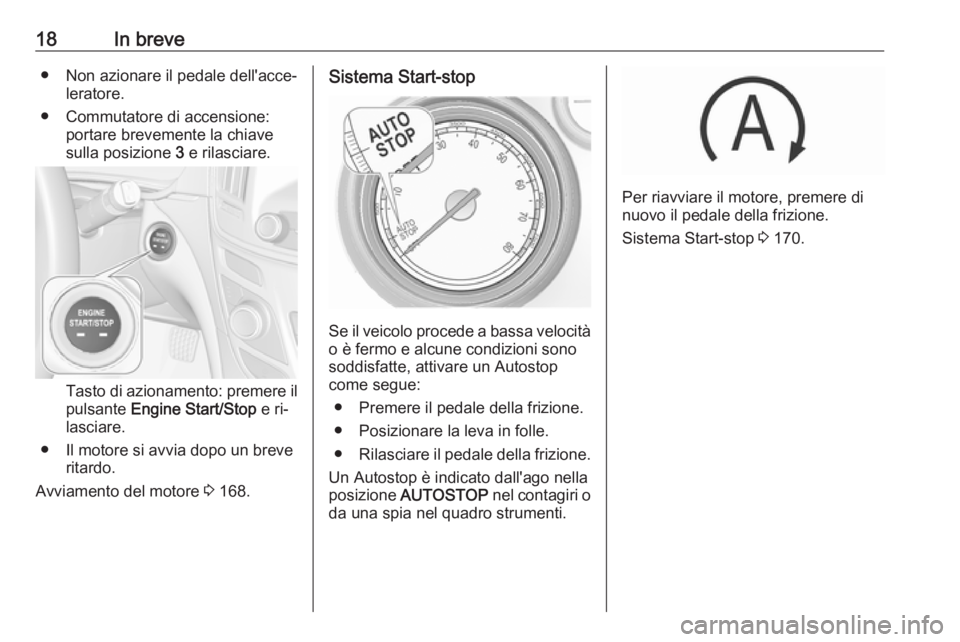

Page 20 of 349
18In breve● Non azionare il pedale dell'acce‐leratore.
● Commutatore di accensione: portare brevemente la chiave
sulla posizione 3 e rilasciare.
Tasto di azionamento: premere il
pulsante Engine Start/Stop e ri‐
lasciare.
● Il motore si avvia dopo un breve ritardo.
Avviamento del motore 3 168.
Sistema Start-stop
Se il veicolo procede a bassa velocità
o è fermo e alcune condizioni sono
soddisfatte, attivare un Autostop
come segue:
● Premere il pedale della frizione.
● Posizionare la leva in folle.
● Rilasciare il pedale della frizione.
Un Autostop è indicato dall'ago nella posizione AUTOSTOP nel contagiri o
da una spia nel quadro strumenti.
Per riavviare il motore, premere di
nuovo il pedale della frizione.
Sistema Start-stop 3 170.
